2 BULLERUTREDNING Skutbergets temapark, Karlstad KUND Karlstads Kommun KONSULT WSP Environmental Sverige Box Karlstad Besök: Lagergrens gata 8 Tel: WSP Sverige AB Org nr: KONTAKTPERSONER Erik Olsson WSP Akustik Albin Hedenskog WSP Akustik Emelie Dronsfield Karlstad Kommun UPPDRAGSNAMN Bullerutredning Skutbergets temapark UPPDRAGSNUMMER FÖRFATTARE Erik Olsson DATUM ÄNDRINGSDATUM (Mindre korrigering i Bilaga 3) Granskad av Johan Andersson Godkänd av Albin Hedenskog Bullerutredning Skutbergets temapark 2

3 SAMMANFATTNING Karlstads kommun planerar för en ny vattennära barninriktad temapark på Skutberget, väster om Karlstad. I temaparken planeras det bland annat för en utomhusteater där huvudsakligen barnteatrar kommer förekomma under parkens öppettider. Det kan också bli aktuellt att anordna enstaka evenemang/konserter på teatern. WSP Akustik har av Karlstad kommun fått i uppdrag att beräkna och bedöma höga ljudnivåer från utomhusteater, samt vid behov föreslå åtgärder. Som bedömningsgrund har Folkhälsomyndighetens Allmänna råd för buller inomhus tillsammans med Naturvårdsverkets Vägledning om industri och annat verksamhetsbuller tillämpats. Som bullerkälla har punktkällor med spektra för talande mansröst samt källstyrka så att högsta tillåtna ljudnivå, enligt Folkhälsomyndighetens Allmänna råd om höga ljudnivåer, vid teaterns publikyta uppnås. Utan åtgärd beräknas bostäder i öster få upp till 57 dba ekvivalent ljudnivå. Med bullerkällan riktad endast mot publikyta, likt en typisk högtalare med för ändamålet avsedd direktivitet, beräknas lägre än 49 dba ekvivalent ljudnivå vid bostäder i öster. Om teaterbyggnaden och det utstrålade ljudet vinklas norrut beräknas bostadsfastigheter få lägre än 44 dba ekvivalent ljudnivå. Maximala ljudnivåer innebär generellt dba högre ljudnivåer än ekvivalenta ljudnivåer. Temaparkens teateranläggning och dess ljudförstärkningssystem bör vid byggprojektering detaljstuderas med avseende på buller till omgivningen Bullerutredning Skutbergets temapark 3

4 INNEHÅLL BAKGRUND 5 NYCKELBEGREPP 5 LJUDNIVÅ OCH DECIBEL 5 EKVIVALENT OCH MAXIMAL LJUDNIVÅ 6 FRIFÄLTSVÄRDE VID FASAD 6 LJUDTRYCK OCH LJUDEFFEKT 6 BEDÖMNINGSGRUNDER 7 RIKTVÄRDEN INOMHUS FOLKHÄLSOMYNDIGHETEN 7 INDUSTRIBULLERRIKTVÄRDEN VID BOSTÄDER 7 BERÄKNING 8 BERÄKNINGSMETOD 8 FÖRUTSÄTTNINGAR 8 KART- OCH TERRÄNGMATERIAL 8 LJUDDATA OCH BERÄKNINGSFÖRUTSÄTTNINGAR 9 RESULTAT 12 KOMMENTARER 12 BILAGA 1 BILAGA 2 BILAGA 3 LJUDUTBREDNINGSKARTA, RUNDSTRÅLANDE PUNKTKÄLLOR LJUDUTBREDNINGSKARTA, HÖGTALARE MED DIREKTIVITET LJUDUTBREDNINGSKARTA, HÖGTALARE MED DIREKTIVITET OCH VRIDEN TEATERBYGGNAD Bullerutredning Skutbergets temapark

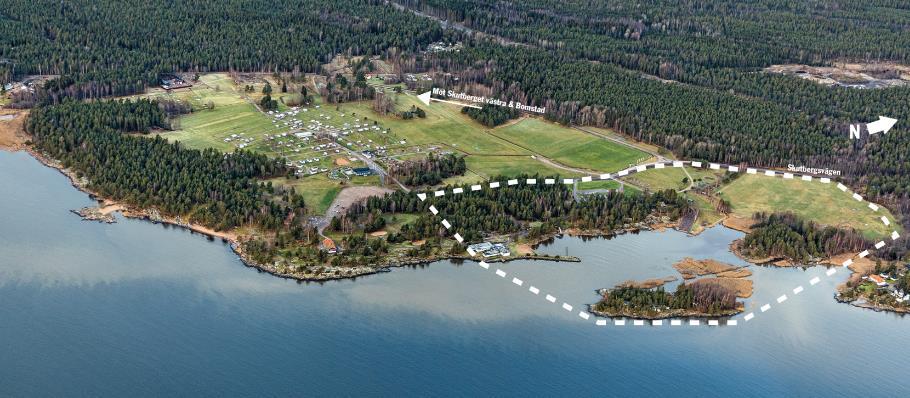

5 BAKGRUND Karlstads kommun planerar för en ny vattennära barninriktad temapark på Skutberget, väster om Karlstad, se Figur 1. I temaparken planeras det bland annat för en utomhusteater där huvudsakligen barnteatrar kommer förekomma under parkens öppettider. Det kan också bli aktuellt att anordna enstaka evenemang/konserter på teatern. Figur 1. Kartbild över västra Karlstad med plats för temapark markerad. WSP Akustik har av Karlstad kommun fått i uppdrag att beräkna och bedöma höga ljudnivåer från utomhusteater, samt vid behov föreslå åtgärder. NYCKELBEGREPP LJUDNIVÅ OCH DECIBEL Ljudnivån beskriver hur starkt ett ljud uppfattas och anges i enheten decibel (db). Skalan är logaritmisk där hörseltröskeln vid 0 db motsvarar det lägsta ljud en människa kan uppfatta och smärttröskeln vid ca 130 db motsvarar den ljudnivå då vi upplever fysisk smärta, enligt Figur Figur 2. Exempel på typiska ljudnivåer Bullerutredning Skutbergets temapark 5

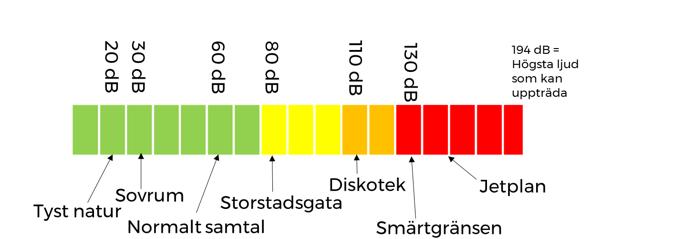

6 Figur 2. Exempel på typiska ljudnivåer. En ökning med 3 db motsvarar en fördubbling av ljudenergin medan den subjektivt upplevda förändringen beror på ljudkällans karaktär. EKVIVALENT OCH MAXIMAL LJUDNIVÅ Den ekvivalenta ljudnivån är ett medelvärde över en bestämd tidsperiod. Den högsta momentana ljudnivån som uppstår under en viss tidsperiod eller under en bullerhändelse kallas för maximal ljudnivå. Illustration av ekvivalent och maximal ljudnivå visas i Figur. Figur 3. Illustration av ekvivalent och maximal ljudnivå under en bestämd tidsperiod. FRIFÄLTSVÄRDE VID FASAD Med frifältsvärde avses en ljudnivå som inte är påverkad av reflexer i den egna fasaden. Denna ljudnivå kallas även frifältskorrigerad ljudnivå och innebär beräknad eller uppmätt ljudnivå inklusive alla relevanta reflexer men sedan reducerad med 6 db. LJUDTRYCK OCH LJUDEFFEKT Ljudeffektnivå, Lw, är den styrka på ljudnivån som strålar ut från ljudkällans akustiska centrum. Ljudeffekten ansätts som en punkt, linje eller area. Ljudtrycksnivå, Lp, är det uppmätta/beräknade värdet i en viss punkt, exempelvis vid en bostad Bullerutredning Skutbergets temapark

7 BEDÖMNINGSGRUNDER RIKTVÄRDEN INOMHUS FOLKHÄLSOMYNDIGHETEN Folkhälsomyndighetens allmänna råd om buller inomhus FoHMFS 2014:13 ger riktvärden vilka bör tillämpas vid bedömning om olägenheten för människors hälsa föreligger. Figur 4. Bild från FoHMFS 2014:13. Om det är ljud med mycket lågfrekvens, exempelvis musik, som är dominerande ljudkällan är det rimligt att anta 25 dba enheters skillnad mellan fasadnivå och inomhusljudnivå. Alltså bör dba ekvivalent ljudnivå samt 70 dba maximal ljudnivå vid fasad (frifältsvärde) vara riktvärde. INDUSTRIBULLERRIKTVÄRDEN VID BOSTÄDER Naturvårdsverket Vägledning om industri- och annat verksamhetsbuller, Rapport 6538, är det dokument som är vägledande vid bullerutredning för buller från industrier. I den här utredningen används det som en bedömningsgrund för ljudnivåer vid fastighetsgräns för bostäder. Tabell 1. Utomhusriktvärden från rapport 6538 Vägledning om industri- och annat verksamhetsbuller. Tabellen avser frifältsvärden. Områdesanvändning Ekvivalent ljudnivå i dba Dag kl Kväll kl , samt lör- sönoch helgdag kl Natt kl Utgångspunkt för olägenhetsbedömning vid bostäder, skolor, förskolor och vårdlokaler Ovanstående riktvärden gäller utomhus vid fasad och vid uteplatser och andra ytor för utevistelse i bostadens närhet. Utöver detta gäller enligt den nya vägledningen att maximala ljudnivåer (LAFmax> dba) bör inte förekomma nattetid klockan annat än vid enstaka tillfällen. Vissa ljudkaraktärer är särskilt störningsframkallande. I de fall verksamhetens buller innehåller tydligt hörbara tonkomponenter bör värdena i Tabell 1 sänkas med 5 dba. I de fall den bullrande verksamheten endast pågår en del av någon av tidsperioderna ovan, eller om ljudnivån från verksamheten varierar mycket, bör den ekvivalenta ljudnivån bestämmas för den tid då den Bullerutredning Skutbergets temapark 7

8 bullrande verksamheten pågår. Dock bör den ekvivalenta ljudnivån bestämmas för minst en timme, även vid kortare händelser BERÄKNING Beräkningsgången kan kort beskrivas enligt följande: Digitalt kartunderlag över anläggningen och dess närområde har använts som grunddata i beräkningsprogrammet. Utgående från kartunderlaget har bullerkällor matats in som punktkällor inplacerade i kartans koordinatsystem. Bullerkällornas utstrålande ljudeffektnivå har angetts som källdata. Beräkningsprogrammet tar hänsyn till ytor, topografi och byggnader som befinner sig i närheten av källorna samt utefter ljudets utbredning i omgivningen. Detta innebär att eventuella ljudreflektioner eller skärmningar som påverkar ljudutbredningen från respektive källa räknas in automatiskt. Beräkningar har genomförts med 3 reflektioner. Övriga dämpparametrar som ingår i beräkningen är dämpning på grund av avståndet, atmosfärsdämpning samt markdämpning (hård eller mjuk mark). Vatten och asfalt har beräknats som hård mark, i övrigt mjuk mark. Resultatet redovisas som beräknande totala ljudimmissionsnivåer vid mottagarpunkt (beräkningspunkt) samt i bullerspridningskartor i färg där nivågränser redovisas i steg om 5 db. Kartorna har en beräkningsupplösning på 5 meter. BERÄKNINGSMETOD Beräkningarna har utförts i enlighet med den Nordiska beräkningsmodellen för beräkning av externt industribuller (DAL 32). Som hjälpmedel har datorprogrammet SoundPLAN version 8.0 använts där DAL 32 ingår. Beräkningarna genomförs i oktavband och avser ett så kallat medvindsfall, d.v.s. vindriktning från källa till mottagare (± ). I beräkningsmodellen anges den beräknade ekvivalenta ljudnivån inom ±2 db i beräkningspunkter. På längre avstånd, upp till m och för extremt ojämn terräng förväntas den ekvivalenta ljudnivån vara inom ±3 db. FÖRUTSÄTTNINGAR KART- OCH TERRÄNGMATERIAL Fastighetskartan och höjdinformation i form av laserdata har hämtats från Metria Byggnader, parkeringsyta, områdesavgränsning och placering av utomhusteater enligt underlag från Karlstad kommun erhållet Bullerutredning Skutbergets temapark

9 LJUDDATA OCH BERÄKNINGSFÖRUTSÄTTNINGAR Enligt Folkhälsomyndigheten allmänna råd om höga ljudnivåer FoHMFS 2014:15 är riktvärden för lokaler och platser dit både barn och vuxna har tillträde 97 dba ekvivalent ljudnivå och 110 dba maximal ljudnivå. Figur 5. Högsta ljudnivå vid publik. Utdrag ur FoHMFS 2014 Som ljudeffekt har spektra för en konverserande människoröst valts, se Figur 6. En mansröst innehåller mer lågfrekvens vilket sprider sig på längre avstånd jämfört med exempelvis en kvinnoröst. Spektrumet i Figur 5 normeras, dvs alla frekvenser höjs, så att totalnivån motsvarar önskad ljudeffekt (se Tabell 2). Figur 6. Ljudnivåspekta för mansröst. Rundstrålande punktkälla som bullerkälla En rundstrålande punktkälla strålar ut lika mycket energi i alla riktningar vilket är en vanlig utgångspunkt i industribullerberäkningar. En rundstrålande punktkälla med spektrum enligt Figur 6 har valts och normerats så att ljudtrycksnivån vid publik på 3 meters avstånd och 1,5 meters höjd är enligt FoHMFS 2014:15 (Figur 5). Se Tabell 2. Högtalare med direktivitet som bullerkälla. Direktivitet är ett begrepp för att beskriva riktning på det utstrålade ljudet. En högtalare är gjord för att ha direktivitet i en given riktning. Direktiviteten är frekvensberoende Bullerutredning Skutbergets temapark 9

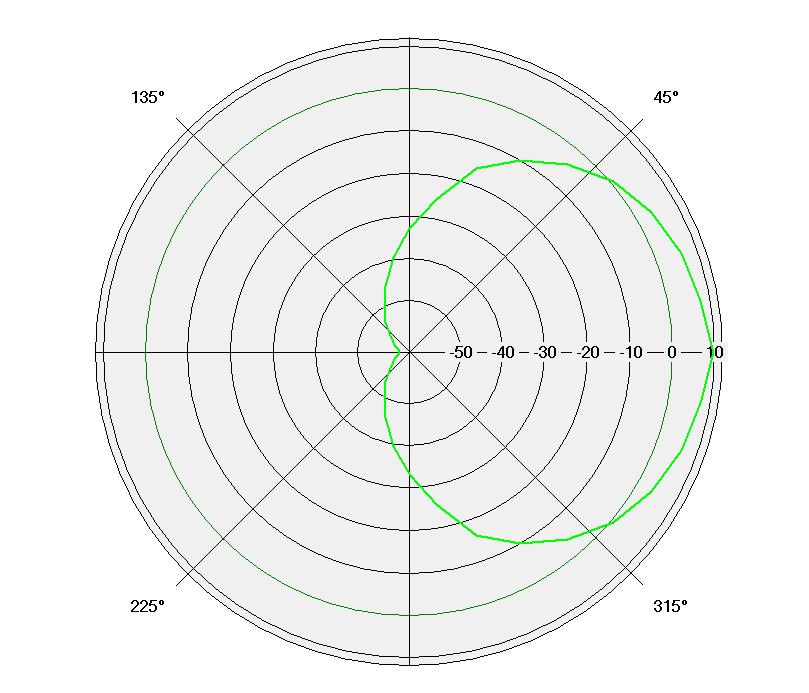

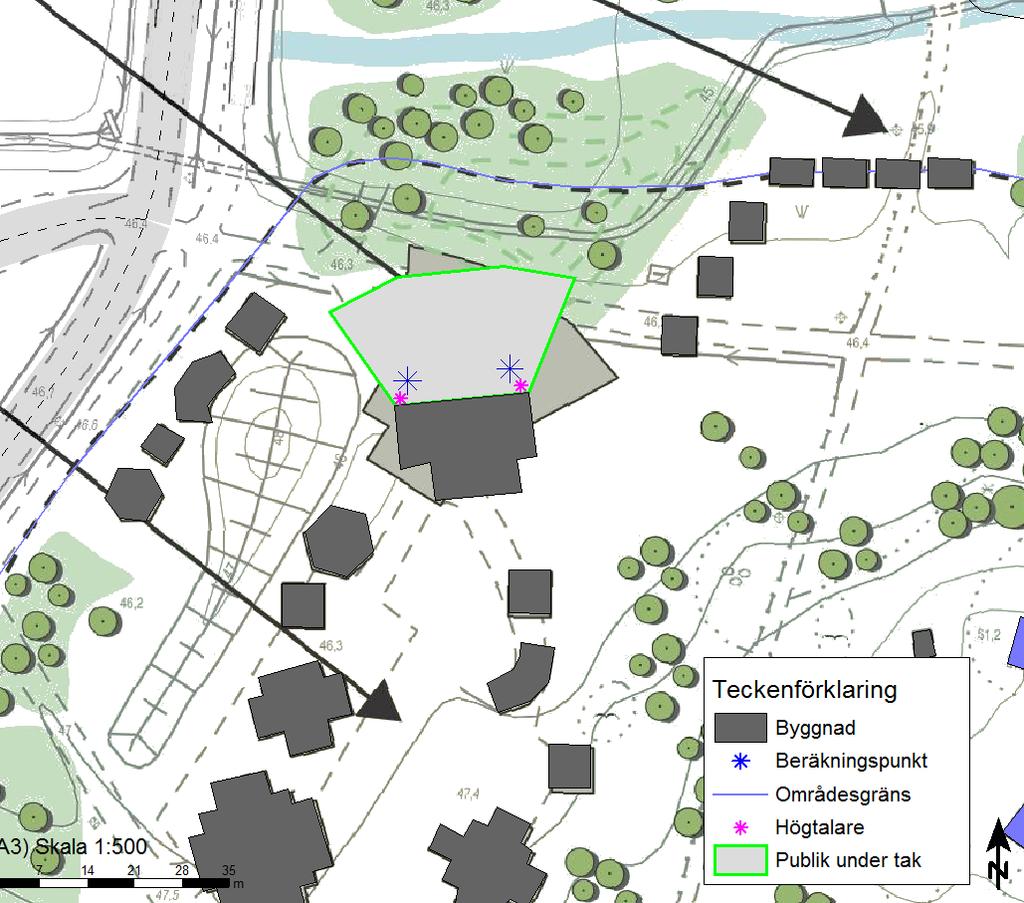

10 I Figur 7 visas direktivitet för samtliga frekvenser för en typisk högtalare för utomhusbruk (JBL AW266 eller likvärdig) samt för en rundstrålande ljudkälla (ingen direktivitet). Högtalarna har sedan riktats så att 0 är mot publiken. Figur 7. Direktivitet för rundstrålande punktkälla (röd markering) och högtalare JBL AW266 (grön markering) Ljudeffekten har även här normerats så att ljudnivån vid publiken på 3 meters avstånd är enligt Figur 5, se Tabell 2. Tabell 2. Källstyrkor använda i beräkning Ljudkälla Ekvivalent ljudeffekt LWA re 1 pw Maximal ljudeffekt LWA re 1 pw Källhöjd 2 x Punktkälla rundstrålande 2 x Punktkälla med direktivitet 117 dba 130 dba 2,5 m 110 dba 122 dba 2,5 m I Figur 8 visas kartskiss över Friluftsteatern och antagna placeringar av högtalare. Som utgångspunkt har placering av teaterbyggnaden enligt erhållet underlag valts. Genom att vrida hela byggnaden mot norr, ca grader, förväntas bullerstörningen minska ytterligare Bullerutredning Skutbergets temapark

11 Figur 8. Övre figur visar placering av bullerkällor och teaterbyggnad enligt underlag. Undre figur visar teaterbyggnaden vriden mot norr Bullerutredning Skutbergets temapark 11

12 RESULTAT Rundstrålande bullerkällor beräknas ge upp till 57 dba i ekvivalent ljudnivå vid bostäder öster om parken. Bostäder nordost om parken beräknas få upp till 53 dba medan bostäder väster om parken beräknas få högst dba. Se Bilaga 1. Med bullerkällan riktad endast mot publikyta, likt en typisk högtalare med för ändamålet avsedd direktivitet, upp till 49 dba ekvivalent ljudnivå vid bostäder i öster. Se Bilaga 2. Om teaterbyggnaden och det utstrålade ljudet vinklas norrut beräknas bostadsfastigheter få lägre än 44 dba ekvivalent ljudnivå med enstaka undantag. Se Bilaga 3. Maximala ljudnivåer innebär generellt dba högre ljudnivåer än ekvivalenta ljudnivåer. KOMMENTARER De principiella åtgärder som ges i den här utredningen är främst att begränsa ljudnivån till publikytan. Det är en begränsad publikyta som ljudet skall nå till och högre än 90 dba ekvivalent ljudnivå är sällan motiverat. Genom att använda rätt typ av högtalare med direktivitet begränsas ljudspridningen i oönskade riktningar. Värt att tänka på är att ju mer lågfrekvent ljud desto mindre direktivitet. En annan åtgärd är att vinkla hela friluftsteatern norrut så att det utstrålade ljudet i mindre grad fokuseras över parkeringens hårda yta och når bostäder nordöst om temaparken. Bostäder i nordväst får då något högre ljudnivåer jämfört med ursprungsförslaget Vid tillfälliga evenemang kvällstid är det vanligt att tillstånd ges för höga ljudnivåer exempelvis fram till kl. 23 söndag till torsdag samt fram till kl.01 fredag och lördag. En tydlig begränsning av ljudnivån efter ett visst klockslag minskar risk för störning och klagomål på verksamhet. Det är också viktigt att informera närboende i god tid innan evenemangen exempelvis genom utskick av informationsblad. Temaparkens teateranläggning och dess ljudförstärkningssystem bör detaljstuderas vid projektering när mer detaljer finns framme Bullerutredning Skutbergets temapark
