1 BULLERUTREDNING DETALJPLAN NOLGÅRD 1:21 M.FL

2 BULLERUTREDNING Detaljplan Nolgård 1:21 m.fl. KUND Hammarö Kommun KONSULT WSP Environmental Sverige Box 117 WSP Sverige AB 1 04 Karlstad Besök: Lagergrens gata 8 Tel: wsp.com KONTAKTPERSONER Hanna Andesh, Hammarö Kommun, Johan Andersson, WSP Akustik, UPPDRAGSNAMN DP Nolgård 1:21 m.fl. UPPDRAGSNUMMER FÖRFATTARE Johan Andersson DATUM ÄNDRINGSDATUM Granskad av Fanny Wikman Godkänd av Albin Hedenskog 2

3 SAMMANFATTNING WSP Akustik har på uppdrag av Hammarö Kommun utfört en bullerutredning för Nolgård 1:21 m.fl., med anledning av en detaljplaneändring. Fastigheterna är bebyggda, och befintliga bostadsbyggnader klarar till stor del Trafikbullerförordningens riktvärden för trafikbuller vid bostadsbebyggelse. Resonemang för hur Hammarö kommun kan gå vidare i ärendet beskrivs under kommentarer till resultatet. 3

4 INNEHÅLL 1 BAKGRUND AKTUELL FASTIGHET 5 2 NYCKELBEGREPP BULLER RIKTVÄRDE LJUDNIVÅ OCH DECIBEL EKVIVALENT OCH MAXIMAL LJUDNIVÅ FREKVENS OCH A-VÄGNING FRIFÄLTSVÄRDE VID FASAD UTEPLATS 8 3 BEDÖMNINGSGRUNDER TRAFIKBULLERFÖRORDNINGEN 8 4 UNDERLAG VÄGTRAFIK KART- OCH TERRÄNGMATERIAL 9 5 BERÄKNINGAR BERÄKNINGSNOGGRANNHET 10 6 RESULTAT KOMMENTARER 10 7 BULLERSKYDDSÅTGÄRDER 11 4

5 1 BAKGRUND Med anledning av ändring av markanvändning inom fastigheterna Nolgård 1:21 och 1:286, Hammarö kommun, har en bullerutredning genomförts. Områdesanvändningen ska ändras från industriändamål till bostadsändamål. Fastigheterna är redan bebyggda. 1.1 AKTUELL FASTIGHET Figur 1. Kartvy med aktuella fastigheter, med byggnader och gränser. Längs den östra fastighetsgränsen finns ett bullerskyddsplank, uppfört av fastighetsägaren. Detta är dock inte i optimalt skick och saknar tät anslutning mot marken. Vissa delar är dessutom byggda med glipor, vilket inte är lämpligt som bullerskydd. Av dessa anledningar tas inte det befintliga bullerskyddet med i utredningen, för att inte visa ett bättre scenario än vad som erhålls i dagsläget. 5

6 Figur 2. Visar öppning under befintligt bullerplank. Figur 3. Visar glipor i planket. 6

7 2 NYCKELBEGREPP 2.1 BULLER Definitionen av buller, oönskat ljud, beror på typen av ljud, person, plats, situation och varaktighet. Den Europeiska miljöbyråns definition av buller är hörbart ljud som skapar störning och/eller påverkar hälsan negativt RIKTVÄRDE Begreppet riktvärde är det värde som bedömts rimligt att eftersträva generellt eller i ett enskilt ärende. Detta skiljer sig från begreppet gränsvärde, vilket innebär att åtgärder måste tas för att klara gällande gränsvärde. Ett riktvärde är ett styrinstrument som inte är rättsligt bindande. Med samordningen av plan- och bygglagen och Miljöbalken som trädde ikraft blir däremot angivna ljudnivåer i detaljplan styrande för tillsyn. 2.3 LJUDNIVÅ OCH DECIBEL Ljudnivån beskriver hur starkt ett ljud uppfattas och anges i enheten decibel (db). Skalan är logaritmisk där hörseltröskeln vid 0 db motsvarar det lägsta ljud en människa kan uppfatta och smärttröskeln vid ca 130 db motsvarar den ljudnivå då vi upplever fysisk smärta, enligt Figur 4. Figur 4. Exempel på typiska ljudnivåer. En ökning med 3 db motsvarar en fördubbling av ljudenergin medan den subjektivt upplevda förändringen beror på ljudkällans karaktär. 2.4 EKVIVALENT OCH MAXIMAL LJUDNIVÅ Den ekvivalenta ljudnivån är ett medelvärde över en bestämd tidsperiod. Den högsta momentana ljudnivån som uppstår under en viss tidsperiod eller under en bullerhändelse kallas för maximal ljudnivå. Illustration av ekvivalent och maximal ljudnivå visas i Figur 5. 1 Good practice guide on noise exposure and potential health effects, European Environment Agency EEA Technical report No 11/2010 7

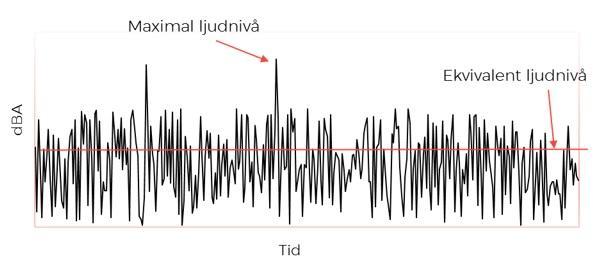

8 Figur 5. Illustration av ekvivalent och maximal ljudnivå under en bestämd tidsperiod. 2.5 FREKVENS OCH A-VÄGNING Ljudtrycket varierar kring ett jämviktsläge, oftast det normala lufttrycket. Antalet svängningar kring jämviktsläget per sekund, frekvensen, anges med enheten Hertz (Hz). Människan kan uppfatta ljud inom frekvensområdet 20 Hz - 20 khz, där tonhöjden ökar med frekvensen. Den totala ljudnivån innehåller bidrag från alla frekvenser men eftersom örat har varierande känslighet vid olika frekvenser korrigeras ofta den totala ljudnivån efter örats känslighet med en så kallad vägning. I huvudsak innebär det att låga frekvenser viktas lägre eftersom örat är känsligare för högre frekvenser. Den vanligaste vägningen, A-vägning, redovisas ofta genom att den ekvivalenta ljudnivån anges i dba. 2.6 FRIFÄLTSVÄRDE VID FASAD Med frifältsvärde avses en ljudnivå som inte är påverkad av reflexer i den egna fasaden. Denna ljudnivå kallas även frifältskorrigerad ljudnivå och innebär beräknad eller uppmätt ljudnivå inklusive alla relevanta reflexer men sedan reducerad med 6 db. 2.7 UTEPLATS Med uteplats 2 avses, gemensamt eller privat, iordningställt område eller yta såsom altan, terrass, balkong eller liknande som ligger i anslutning till bostaden. Målen för ljudnivå vid uteplats avser frifältsvärde eller frifältskorrigerat värde. 3 BEDÖMNINGSGRUNDER Nedan redovisas gällande bedömningsgrunder. 3.1 TRAFIKBULLERFÖRORDNINGEN För nybyggnation av bostäder gäller Trafikbullerförordningen SFS 2015:216, med förordningsändring SFS 2017:359, vilken trädde i kraft 1 juli Riktvärdena i förordningen ska tillämpas i detaljplaneärenden, i ärenden om bygglov och i ärenden om förhandsbesked påbörjade från och med 2 januari Nedan följer en sammanfattning av riktvärdena: 2 Buller i planeringen Allmänna råd 2008:1, Boverket,

9 dba ekvivalent ljudnivå vid en bostadsbyggnads fasad dba ekvivalent ljudnivå samt dba maximal ljudnivå vid uteplats i anslutning till bostad dba ekvivalent ljudnivå vid fasad för bostad om högst 35 kvadratmeter, i kombination med uteplats om högst dba ekvivalentnivå och dba maximalnivå Om riktvärdet för ekvivalent ljudnivå vid en bostadsbyggnads fasad ändå överskrids bör minst hälften av bostadsrummen i en bostad vara vända mot en sida där dba ekvivalent ljudnivå inte överskrids vid fasad och minst hälften av bostadsrummen vara vända mot en sida där dba maximal ljudnivå inte överskrids nattetid vid fasad. Om dba maximal ljudnivå på uteplats ändå överskrids får den göra det högst fem gånger per timme under perioden kl och då med högst 10 db. 4 UNDERLAG Underlag som använts i utredningen redovisas nedan. 4.1 VÄGTRAFIK Trafikunderlag till utredningsalternativet för prognosår 2040 har tillhandahållits av Hanna Andesh, Hammarö kommun. Trafikdata för vägen presenteras i Tabell 1. Beräknad hastighet är inlagd enligt skyltad hastighet, källa NVDB (Nationella vägdatabasen). Tabell 1. Trafikinformation för vägtrafik, prognosår 2040 Väg ÅDT (antal fordon) Andel tung trafik (%) Hastighet (km/h) Skoghallsleden (väg 236) / 4.2 KART- OCH TERRÄNGMATERIAL Digitalt höjdsatta kartunderlag, fastighetskarta från Metria. 5 BERÄKNINGAR Beräkningarna av buller har utförts med hjälp av beräkningsprogrammet SoundPLAN version 8.0. I beräkningsprogrammet skapas en tredimensionell modell som inkluderar terräng, byggnader och spår. Beräkningarna tar hänsyn till hur terräng och byggnader påverkar ljudets utbredning, vilket innebär att reflektioner och skärmning påverkar ljudutbredningen. Beräkningarna för buller från vägtrafik är utförda enligt Naturvårdsverkets rapport Vägtrafikbuller nordisk beräkningsmodell, reviderad , rapport 43. Enligt beräkningsmodellen för vägtrafikbuller är giltigheten för 3 Rapport Buller från spårburen trafik, nordisk beräkningsmodell. Naturvårdverket,

10 beräkningsmodellen begränsad till avstånd upp till 300 m från vägen vid neutrala eller måttliga medvindsförhållanden (0-3 m/s). Beräkningsmodellen utgår från konstant flödande trafik utan inbromsande eller accelererande trafik vid korsning eller busshållplats samt en torr vägbana och dubbfria däck. Beräkningsmodellen har en noggrannhet på ca 3 db på över meters avstånd och 5 db på över 200 meters avstånd från källan i ett medvindsförhållande. Bullerspridning visad i form av färgfält är beräknade inklusive samtliga reflexer. Ljudnivåer vid fasad är beräknade som frifältsvärden, alltså utan reflex i den egna fasaden. Riktvärdena är angivna som frifältsvärden, vilket innebär att det endast är beräknade ljudnivåer vid fasad som är jämförbara med riktvärdena. Beräknade ljudnivåer vid fasad är definierade som frifältsvärden där alla beräkningspunkter enligt beräkningsmodellen har en svag positiv medvind från ljudkälla till mottagare för att ljudnivåerna inte ska underskattas. Vid beräkning har 3e ordningens reflektioner använts. Beräkningar i markplan har gjorts 1,5 meter över mark med upplösningen 5x5 meter. Beräkningar av maximal ljudnivå har baserats på en 95-percentil för vägarna i samtliga scenarier. 5.1 BERÄKNINGSNOGGRANNHET Noggrannheten i utförda beräkningar beror på beräkningsnoggrannheten hos Nordiska beräkningsmodellen samt noggrannheten i använd indata såsom trafikuppgifter, vägstandard, höjdkurvor, placeringen av hus och husens höjder etc. Sammantaget ger detta, som bäst, en noggrannhet på ± 3 db. 6 RESULTAT Resultatet av beräkningarna visas utförligt i Bilaga Ekvivalenta ljudnivåer är till största del under dba i beräkning utan bullerskyddsåtgärd. Endast fasaderna vid byggnadens östra hörn på Nolgård 1:21 beräknas få en nivå överskridande riktvärdet. Vi samma hörn är även den maximala ljudnivån över dba. Inga övriga fasader överskrider riktvärdet. För båda fastigheterna inom planområdet finns goda möjligheter för ytor med godkända värden för uteplatser. 6.1 KOMMENTARER För den aktuella bostadsbyggnaden på Nolgård 1:21 behöver på grund av överskridandet säkerställas att minst hälften av boningsrummen har tillgång till en skyddad sida, där inte dba ekvivalent ljudnivå eller dba maximal ljudnivå överskrids. Eftersom byggnaden har en byggnadsyta i markplan på ca 400 m 2 är det sannolikt att hälften av boningsrummen klarar detta. Men om byggnaden består av separata lägenheter, är det inte säkert att detta klaras. För att säkerställa om riktvärden för buller innehålls, behöver Hammarö kommun med hjälp av planritningar bedöma om den lägenhet / de lägenheter 10

11 som har boningsrum i det mest bullerutsatta hörnet har tillgång till en skyddad sida. Alternativt kan ett bullerskydd anläggas i det läge som aktuellt plank finns. Planket behöver sluta tätt mot marken, och inte innehålla glipor. Höjden ska vara minst 1,5 meter. Denna åtgärd innebär att ingen fasad får en ekvivalent ljudnivå på dba eller högre, vilket gör att skyddad sida inte längre behöver studeras. 7 BULLERSKYDDSÅTGÄRDER Beräknad bullerskyddsåtgärd är en skärm med höjden 1,5 meter och 30 meter lång. Placering enligt längs fastighetsgränsen, enl. bilaga 2.1 och 2.2. Terrängen sluttar, vilket gör att vallens norra del (7,5 meter) sluttar (se Figur 6 nedan). Men har fortfarande en höjd av 1,5 meter relativt mark. Figur 6. Bullerskyddet syns i blått på bilden. 11

12 VI ÄR WSP WSP är ett av världens ledande analys- och teknikkonsultföretag. Vi verkar på våra lokala marknader med stöd av global expertis. Som tekniska experter och strategiska rådgivare har vi tillgång till ingenjörer, tekniker, naturvetare, planerare, utredare och miljöspecialister liksom professionella projektörer, konstruktörer och projektledare. Vi erbjuder hållbara lösningar inom Hus & Industri, Transport & Infrastruktur och Miljö & Energi. Med drygt medarbetare på 0 kontor i 40 länder medverkar vi till en hållbar samhällsutveckling. I Sverige har vi omkring medarbetare. wsp.com WSP Sverige AB Box Karlstad Besök: Lagergrens gata 8 T: Org nr: Styrelsens säte: Stockholm wsp.com 12

13 NOLGÅRD 1:264 NOLGÅRD 1:173 NOLGÅRD 1:320 NOLGÅRD 1:112 WSP Akustik Box 117 SE-1 04 Karlstad Tel Hammarö Kommun RD 1:269 NOLGÅRD 1:267 NOLGÅRD 1:174 NOLGÅRD 1:278 NOLGÅRD 1:290 NOLGÅRD 1:293 Ekvivalent ljudnivå dba ref. 20 µpa GÅRD 1:288 OLGÅRD 1:102 NOLGÅRD 1:104 NOLGÅRD 1:103 NOLGÅRD 1:12>2 NOLGÅRD 1:308 NOLGÅRD 1:277 GC-väg NOLGÅRD 1: Busshållplats <= < <= < <= < <= < <= < <= < <= < 1:289 OLGÅRD 1:33 NOLGÅRD 1:110 Mazurkavägen NOLGÅRD 1:354 NOLGÅRD 1:142 NOLGÅRD 1:287 NOLGÅRD 1:284 NOLGÅRD 1:244 Nolgårdsvägen NOLGÅRD 1: NOLGÅRD 1:21 NOLGÅRD 1:327 Skoghallsleden - Väg 236 GC-väg Teckenförklaring Bostad Övrig byggnad Väg Ljudnivåtabell Beräkningspunkt Fastigheter för ändring av DP Bilaga 1.1 Beräkning av ljudnivå från väg 236 Nolgård, Hammarö Kommun. JONSBOL 1 Avser prognosår JONSBOL 1:11 Utan åtgärder. (A3) Skala 1:1000 JONSBOL 1:179 JONSBOL S:9 Uppdragsnr Uppdragsledare Albin Hedenskog m JONSBOL 1:178 Handläggare Johan Andersson Granskad Fanny Wikman Ort och datum Karlstad

14 NOLGÅRD 1:264 NOLGÅRD 1:173 NOLGÅRD 1:112 NOLGÅRD 1:320 WSP Akustik Box 117 SE-1 04 Karlstad Tel Hammarö Kommun RD 1:269 NOLGÅRD 1:267 NOLGÅRD 1:174 NOLGÅRD 1:278 NOLGÅRD 1:290 NOLGÅRD 1:293 Maximal ljudnivå dba ref. 20 µpa GÅRD 1:288 OLGÅRD 1:102 NOLGÅRD 1:104 NOLGÅRD 1:103 NOLGÅRD 1:12>2 NOLGÅRD 1:308 NOLGÅRD 1:277 GC-väg NOLGÅRD 1: Busshållplats <= < <= < <= < <= < <= < <= < <= < 1:289 OLGÅRD 1:33 NOLGÅRD 1:110 Mazurkavägen NOLGÅRD 1:354 NOLGÅRD 1:142 NOLGÅRD 1:287 NOLGÅRD 1:284 NOLGÅRD 1:244 Nolgårdsvägen NOLGÅRD 1:286 NOLGÅRD 1:21 NOLGÅRD 1: Skoghallsleden - Väg GC-väg Teckenförklaring Bostad Övrig byggnad Väg Ljudnivåtabell Beräkningspunkt Fastigheter för ändring av DP Bilaga 1.2 Beräkning av ljudnivå från väg 236 Nolgård, Hammarö Kommun. JONSBOL 1 Avser prognosår JONSBOL 1:11 Utan åtgärder. (A3) Skala 1: m JONSBOL 1:179 JONSBOL S:9 JONSBOL 1:178 Uppdragsnr Uppdragsledare Albin Hedenskog Handläggare Johan Andersson Granskad Fanny Wikman Ort och datum Karlstad

15 NOLGÅRD 1:264 NOLGÅRD 1:173 NOLGÅRD 1:112 NOLGÅRD 1:320 WSP Akustik Box 117 SE-1 04 Karlstad Tel Hammarö Kommun RD 1:269 NOLGÅRD 1:267 NOLGÅRD 1:174 NOLGÅRD 1:278 NOLGÅRD 1:290 NOLGÅRD 1:293 Ekvivalent ljudnivå dba ref. 20 µpa GÅRD 1:288 OLGÅRD 1:102 NOLGÅRD 1:104 NOLGÅRD 1:103 NOLGÅRD 1:12>2 NOLGÅRD 1:308 NOLGÅRD 1:277 GC-väg NOLGÅRD 1: Busshållplats <= < <= < <= < <= < <= < <= < <= < 1:289 OLGÅRD 1:33 NOLGÅRD 1:110 Mazurkavägen NOLGÅRD 1:354 NOLGÅRD 1:142 NOLGÅRD 1:287 NOLGÅRD 1:284 NOLGÅRD 1:244 Nolgårdsvägen NOLGÅRD 1: NOLGÅRD 1:21 NOLGÅRD 1:327 Skoghallsleden - Väg 236 GC-väg Teckenförklaring Bostad Övrig byggnad Väg Ljudnivåtabell Beräkningspunkt Bullerskärm Fastigheter för ändring av DP Bilaga 2.1 Beräkning av ljudnivå från väg 236 Nolgård, Hammarö Kommun. JONSBOL 1 Avser prognosår JONSBOL 1:11 Med åtgärd. (A3) Skala 1:1000 JONSBOL 1:179 JONSBOL S:9 Uppdragsnr Uppdragsledare Albin Hedenskog m JONSBOL 1:178 Handläggare Johan Andersson Granskad Fanny Wikman Ort och datum Karlstad

16 5 NOLGÅRD 1:264 NOLGÅRD 1:173 NOLGÅRD 1:112 NOLGÅRD 1:320 WSP Akustik Box 117 SE-1 04 Karlstad Tel Hammarö Kommun RD 1:269 NOLGÅRD 1:267 NOLGÅRD 1:174 NOLGÅRD 1:278 NOLGÅRD 1:290 NOLGÅRD 1:293 Maximal ljudnivå dba ref. 20 µpa GÅRD 1:288 OLGÅRD 1:102 NOLGÅRD 1:104 NOLGÅRD 1:103 NOLGÅRD 1:12>2 NOLGÅRD 1:308 NOLGÅRD 1:277 GC-väg NOLGÅRD 1: Busshållplats <= < <= < <= < <= < <= < <= < <= < 1:289 OLGÅRD 1:33 NOLGÅRD 1:110 Mazurkavägen NOLGÅRD 1:354 NOLGÅRD 1:142 NOLGÅRD 1:287 NOLGÅRD 1:284 NOLGÅRD 1:244 Nolgårdsvägen 58 NOLGÅRD 1: NOLGÅRD 1:21 NOLGÅRD 1: Skoghallsleden - Väg GC-väg Teckenförklaring Bostad Övrig byggnad Väg Ljudnivåtabell Beräkningspunkt Bullerskärm Fastigheter för ändring av DP Bilaga 2.2 Beräkning av ljudnivå från väg 236 Nolgård, Hammarö Kommun. JONSBOL 1 Avser prognosår Med åtgärd. JONSBOL 1:11 (A3) Skala 1: m JONSBOL 1:179 JONSBOL S:9 JONSBOL 1:178 Uppdragsnr Uppdragsledare Albin Hedenskog Handläggare Johan Andersson Granskad Fanny Wikman Ort och datum Karlstad
