1 repo001.docx PM BULLER AROSEKEN BOSTÄDER AB Utredningar för detaljplan Lodjuret 4 UPPDRAGSNUMMER BULLERBERÄKNING JENNIE BRUNDIN UPPDRAGSLEDARE RIKARD SJÖHOLM TEKNIKANSVARIG AKUSTIKER

2

3 repo001.docx Inledning Sweco utreder på uppdrag av Aroseken Bostäder AB förutsättningarna för att bygga nya bostäder på fastigheten Lodjuret 4. Denna utredning har tagits fram som underlag för den nya detaljplanen. På grund av närheten till Karlfeldtsgatan och delvis även väg 56 har en bullerberäkning utförts med syfte att kontrollera vilka ljudnivåer som beräknas uppträda vid husens fasader. 2 Beräkningsmetod och indata Ekvivalent och maximal ljudnivå har beräknats enligt den nordiska beräkningsmodellen för buller från vägtrafik, Naturvårdsverkets rapport 4653, i datorprogrammet SoundPlan 7.4. Den maximala ljudnivån är beräknad som den femte högsta ljudnivån som uppkommer nattetid, i enlighet med gällande riktvärde. Bullerberäkningar är utförda med inverkan av tre reflexer. Ljudnivåer vid fasad beräknas som frifältsvärden, alltså ljudnivån utan inverkan av reflexer från den egna fasaden. Detta kan göra att resultatet av beräkningar av bullerutbredningen ser ut att ge högre värden nära fasaden än vad värdet vid fasad blir. Terräng och befintlig bebyggelse har modellerats från laserdata respektive grundkarta beställd från Metria Vägtrafik Indata gällande vägtrafikflöden på Karlfeldtsgatan har hämtats från Teknik- och fastighetsförvaltningen i Västerås Stad 1. Trafiken på riksväg 56 har hämtats från Vägtrafikflödeskartan 2 på Trafikverket.se och avser uppmätta värden för Dessa har räknats upp till prognosåret 2040 med ett årligt uppräkningstal på 1,5 %. Tabell 1. Vägtrafikmängder och hastigheter för området år Hastighet (km/tim.) Andel tung trafik (andel nattetid) Total mängd fordon per dygn (ÅDT) Karlfeldtsgatan 40 6 % (11 %) Väg 56 söder om Norrleden (riktn. 1) % (11 %) Väg 56 söder om Norrleden (riktn. 2) % (11 %) Väg 56 norr om Norrleden (riktn. 1) % (11 %) Väg 56 norr om Norrleden (riktn. 2) % (11 %) E-post, Jimmy Heimersson, (4) PM BULLER UTREDNINGAR FÖR DETALJPLAN LODJURET 4 BJ \\sefsvst0001\projekt\1186\ _utredningar_dp_lodjuret_4_m.fl\000\19 original\pm buller lodjuret 4 levererad docx

4 repo001.docx Riktvärden Bedömningsgrunder för ljudnivåer vid bostäder redovisas nedan Riktvärden för trafikbuller vid bostäder Riktvärden för buller från trafik, enligt förordningen om trafikbuller vid bostadsbyggnader 2015:216, framgår av nedanstående tabell. Förordningen är förändrad så att nya riktvärden för ekvivalent ljudnivå vid fasad gäller från och med De redovisade värdena är de som gäller efter ändringen. Tabell 2. Riktvärde för trafikbuller som normalt inte bör överskridas vid nybyggnation av bostäder eller väsentlig ombyggnad av trafikleder. Ekvivalent ljudnivå, db(a) Maximal ljudnivå, db(a) Ljudnivå utomhus vid fasad (frifältsvärde) Ljudnivå utomhus vid uteplats i anslutning till bostad Om värdet 60 db(a) vid fasad ändå överskrids bör minst hälften av bostadsrummen i en bostad vara vända mot en sida där 55 db(a) ekvivalent ljudnivå och 70 db(a) maximal ljudnivå 5 inte överskrids vid fasaden. Inomhusnivåer regleras i Boverkets byggregler, BBR (22), som anger att byggnader, som innehåller bostäder eller lokaler i form av vårdlokaler, förskolor, fritidshem, undervisningsrum i skolor samt rum i arbetslokaler avsedda för kontorsarbete, samtal eller dylikt, ska utformas så att uppkomst och spridning av störande ljud begränsas så att olägenheter för människors hälsa där med kan undvikas. För bostäder gäller att värdena i Tabell 3 inte överskrids inomhus. 3 För bostäder om högst 35 m 2 är riktvärdet vid fasad 65 db(a). 4 Värdet får överskridas fem gånger per timme mellan kl , dock aldrig med mer än 10 db(a). 5 Gäller nattetid (22-06). 2(4) PM BULLER UTREDNINGAR FÖR DETALJPLAN LODJURET 4 BJ \\sefsvst0001\projekt\1186\ _utredningar_dp_lodjuret_4_m.fl\000\19 original\pm buller lodjuret 4 levererad docx

5 repo001.docx Tabell 3. Riktvärden inomhus från trafikbuller i bostäder. Ekvivalent ljudnivå, db(a) Maximal ljudnivå, db(a) Ljudisolering bestäms utifrån fastställda ljudnivåer utomhus så att följande ljudnivåer inomhus inte överskrids i utrymme för sömn, vila eller daglig samvaro i utrymme för matlagning eller personlig hygien Bedömningsgrunder Bedömningen av möjligheterna till god ljudmiljö ur bullersynpunkt utgår i detta PM från: 3 Resultat Möjligheten att uppfylla riktvärdet om högst 60 db(a) ekvivalent ljudnivå vid fasad. Möjligheten att uppfylla riktvärdet 55 db(a) ekvivalent ljudnivå, och 70 db(a) maximal ljudnivå, vid fasad i tillräcklig omfattning för att alla lägenheter som har ekvivalent ljudnivå över 60 db(a) på trafiksidan kan vända hälften av boningsrummen mot den dämpade sidan. Möjligheten att erhålla uteplats med högst 50 db(a) ekvivalent ljudnivå och 70 db(a) maximal ljudnivå. Ekvivalent och maximal ljudnivå för planområdet redovisas i markplan i bilaga 1 och 2. Här studeras möjligheten att planera uteplatser inom fastigheten. De ekvivalenta och maximala ljudnivåerna överskrider riktvärdena för uteplats öster och norr om det planerade punkthuset, vilket innebär att eventuella uteplatser i markplan bör planeras väster om byggnaden. Denna yta är markerad med texten bostadsgård i bilagorna 1 och 2. Fasadnivåer redovisas för husen i bilagorna 3 till 8. Samtliga fasader har ekvivalenta ljudnivåer under riktvärdet 60 db(a). Detta innebär att lägenheter kan utformas utan särskild hänsyn tagen till ljudnivåer vid fasad. 6 Dimensionering ska göras så att angivet värde inte överstigs oftare än fem gånger per natt och aldrig med mer än 10 db. 3(4) PM BULLER UTREDNINGAR FÖR DETALJPLAN LODJURET 4 BJ \\sefsvst0001\projekt\1186\ _utredningar_dp_lodjuret_4_m.fl\000\19 original\pm buller lodjuret 4 levererad docx

6 repo001.docx Om man vill ha balkonger på den östra fasaden av punkthuset uppfylls inte riktvärdena 70 db(a) maximal ljudnivå eller 50 db(a) ekvivalent ljudnivå, se Bilaga 3 och Bilaga 6. Detta ger att gemensam uteplats bör planeras på en yta som klarar gällande riktvärden. För radhusen överskrids inga riktvärden. Bilagor Bilaga 1 Bilaga 2 Bilaga 3 Bilaga 4 Bilaga 5 Bilaga 6 Bilaga 7 Bilaga 8 Ekvivalent ljudutbredning 2 meter över mark. Maximal ljudutbredning 2 meter över mark. Ekvivalent ljudnivå vid fasad på punkthus. 2040, vy österifrån Ekvivalent ljudnivå vid fasad på punkthus. 2040, vy västerifrån Ekvivalent ljudnivå vid fasad på radhus. 2040, vy söderifrån Maximal ljudnivå vid fasad på punkthus. 2040, vy österifrån Maximal ljudnivå vid fasad på punkthus. 2040, vy västerifrån Maximal ljudnivå vid fasad på radhus. 2040, vy söderifrån 4(4) PM BULLER UTREDNINGAR FÖR DETALJPLAN LODJURET 4 BJ \\sefsvst0001\projekt\1186\ _utredningar_dp_lodjuret_4_m.fl\000\19 original\pm buller lodjuret 4 levererad docx

7 Bilaga 1 Beräkning nr:13 Filnamn:K_Lekv Ekvivalent ljudnivå 2 m över mark > <= 35 Scale 1: m

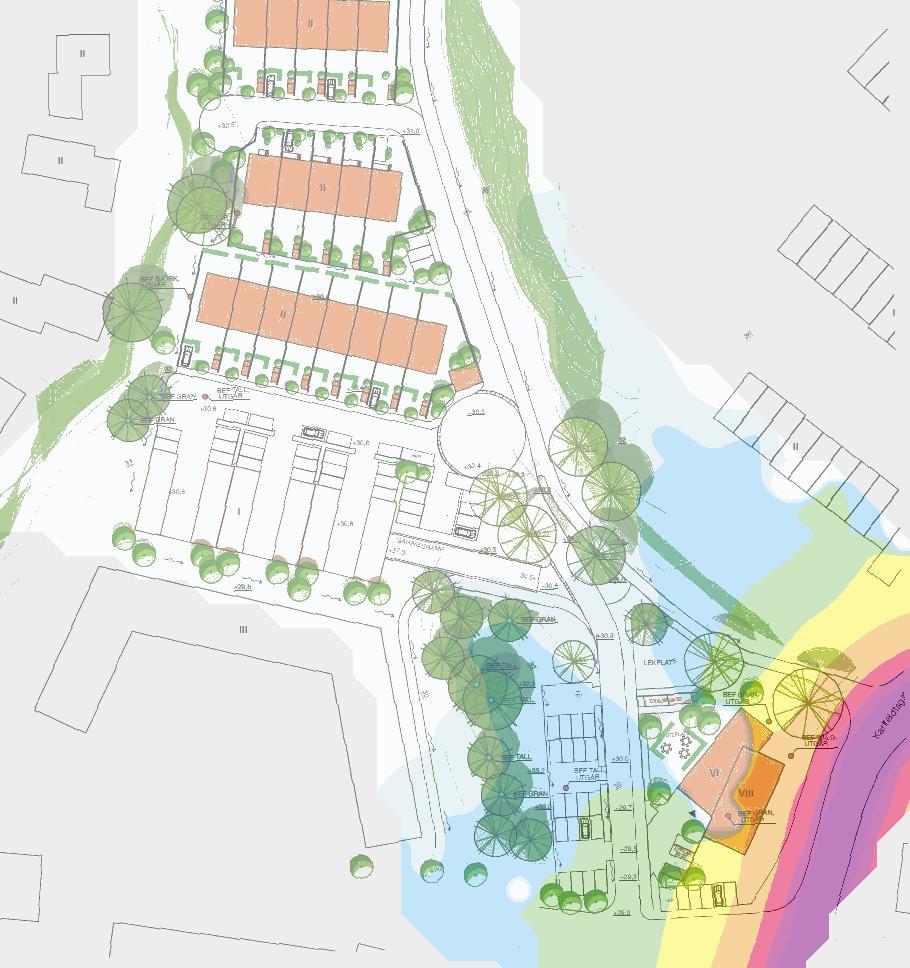

8 Bilaga 2 Beräkning nr:13 Filnamn:K_Lmax Maximal ljudnivå 2 m över mark > <= 55 Scale 1: m

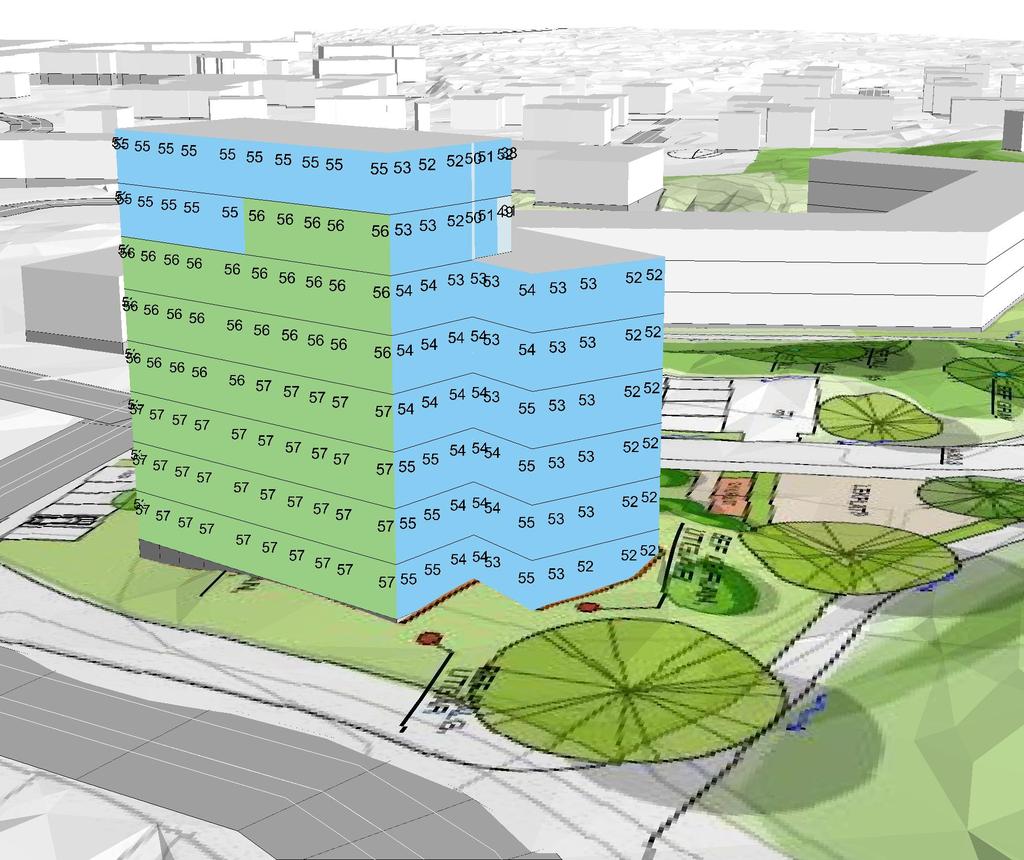

9 Bilaga 3 Beräkning nr:12 Filnamn:F_Lekv_punkthusO Ekvivalent ljudnivå vid fasad Vy österifrån > <= 45

10 Bilaga 4 Beräkning nr:12 Filnamn:F_Lekv_punkthusV Ekvivalent ljudnivå vid fasad Vy västerifrån > <= 45

11 Bilaga 5 Beräkning nr:12 Filnamn:F_Lekv_radhusS Ekvivalent ljudnivå vid fasad Vy söderifrån > <= 45

12 Bilaga 6 Beräkning nr:12 Filnamn:F_Lmax_punkthusO Maximal ljudnivå vid fasad Vy österifrån > <= 55

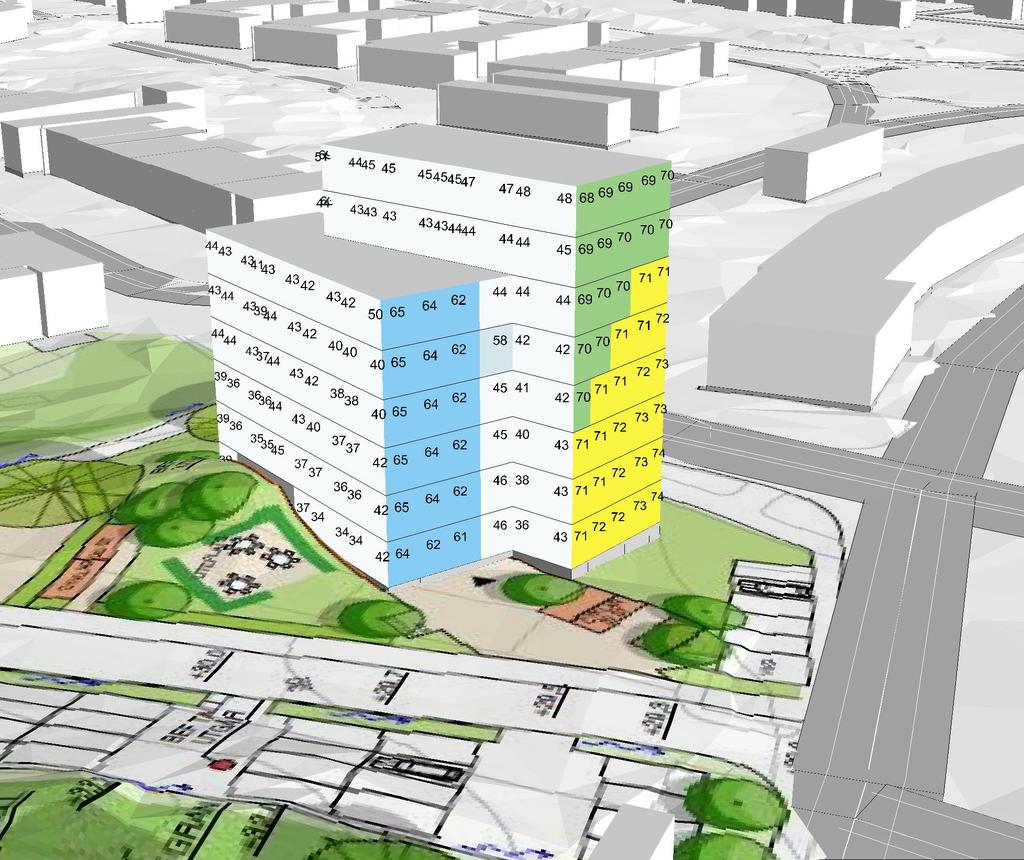

13 Bilaga 7 Beräkning nr:12 Filnamn:F_Lmax_punkthusV Maximal ljudnivå vid fasad Vy västerifrån > <= 55

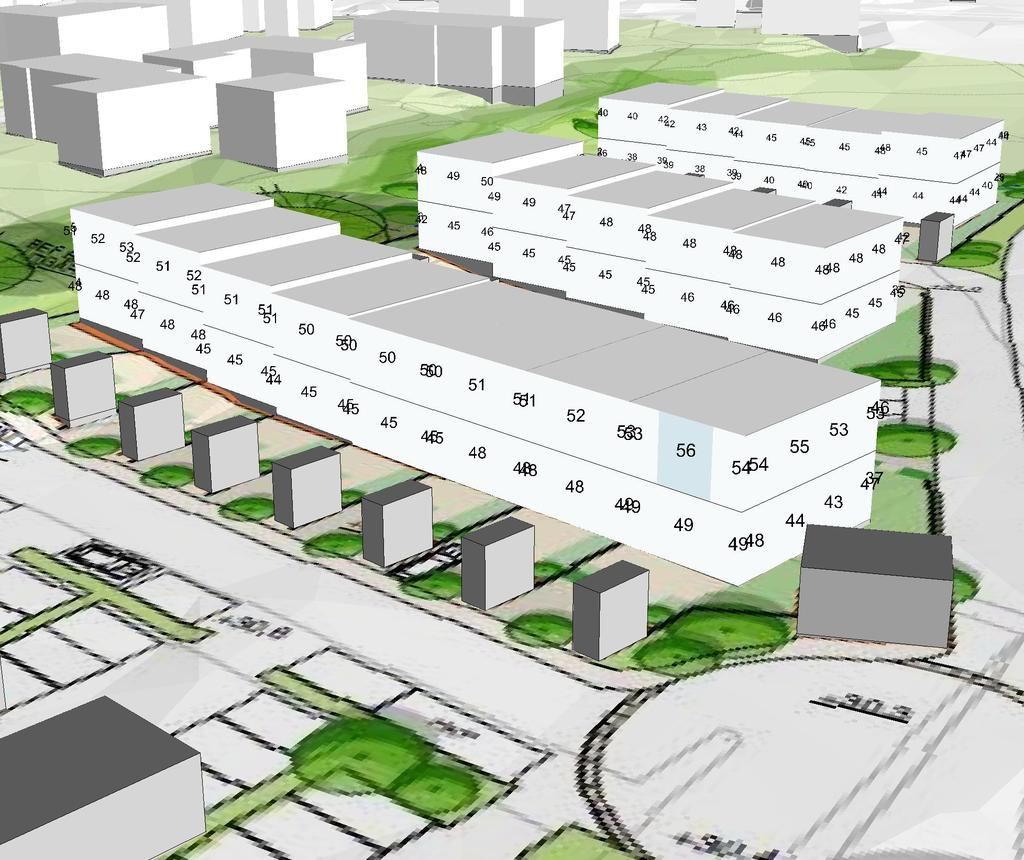

14 Bilaga 8 Beräkning nr:12 Filnamn:F_Lmax_radhusS Maximal ljudnivå vid fasad Vy söderifrån > <= 55
