1 IMPERIA BYGG AB Bullerutredning inför detaljplan för Oxbacken Centrum, Västerås UPPDRAGSNUMMER VÄSTERÅS VATTEN OCH MILJÖ JENNIE BRUNDIN HILMA LARSSON RIKARD SJÖHOLM

2 Sammanfattning Området Oxbacken Centrum i centrala Västerås är under utredning för en ny detaljplan. Det planeras för nya bostadshus, ett parkeringshus samt utbyggnad av Pingstkyrkan och befintlig vårdcentral. De nya bostadsbyggnaderna har utretts med hänsyn till buller. Bedömningen av möjligheterna till god boendemiljö ur bullersynpunkt utgår i denna rapport från: Möjligheten att uppfylla riktvärdet om högst 60 db(a) ekvivalent ljudnivå vid fasad. Möjligheten att uppfylla riktvärdet om högst 65 db(a) ekvivalent ljudnivå vid fasad för lägenheter om högst 35 m 2. Möjligheten att uppfylla riktvärdet 55 db(a) ekvivalent ljudnivå, och 70 db(a) maximal ljudnivå, vid fasad i tillräcklig omfattning för att alla lägenheter som har ekvivalent ljudnivå över 60 db(a) på trafiksidan kan vända hälften av boningsrummen mot den dämpade sidan. Möjligheten att erhålla uteplats med högst 50 db(a) ekvivalent ljudnivå och 70 db(a) maximal ljudnivå. Utredningen visar att bostadshuset i norr längs med Jakobsbergsgatan får ljudnivåer som överskrider 60 db(a) mot gatan. Lägenheterna behöver anläggas genomgående alternativt som smålägenheter (högst 35 m 2 ), eller loftgång med skalfasad. På denna byggnad kan balkonger anläggas på hela fasaden mot innergården. För bostadshuset i söder vid korsningen mellan Köpingsvägen och Lantvärnsgatan beräknades höga ljudnivåer. Endast lägenheter på högst 35 m 2 kan anläggas i hörnen utan vidare åtgärder. För att kunna bygga större lägenheter i hela byggnaden som innehåller gällande riktvärde för fasad krävs justeringar i utformning samt delvis inglasade balkonger. Även för att kunna anlägga uteplatser på balkonger i enlighet med riktvärde krävs justeringar i utformningen av byggnaden i samråd med arkitekt.

3 Innehållsförteckning 1 Inledning Uppdrag och syfte Organisation 2 2 Riktvärden Riktvärden för trafikbuller vid bostäder Bedömningsgrunder trafikbuller 4 3 Beräkningsmetod och indata Trafikindata Beräkningsmetod trafikbuller 5 4 Resultat Vägtrafikbuller vid fasad Vägtrafikbuller vid uteplats 11 5 Slutsatser 12 BULLERUTREDNING INFÖR DETALJPLAN FÖR OXBACKEN CENTRUM, VÄSTERÅS

4

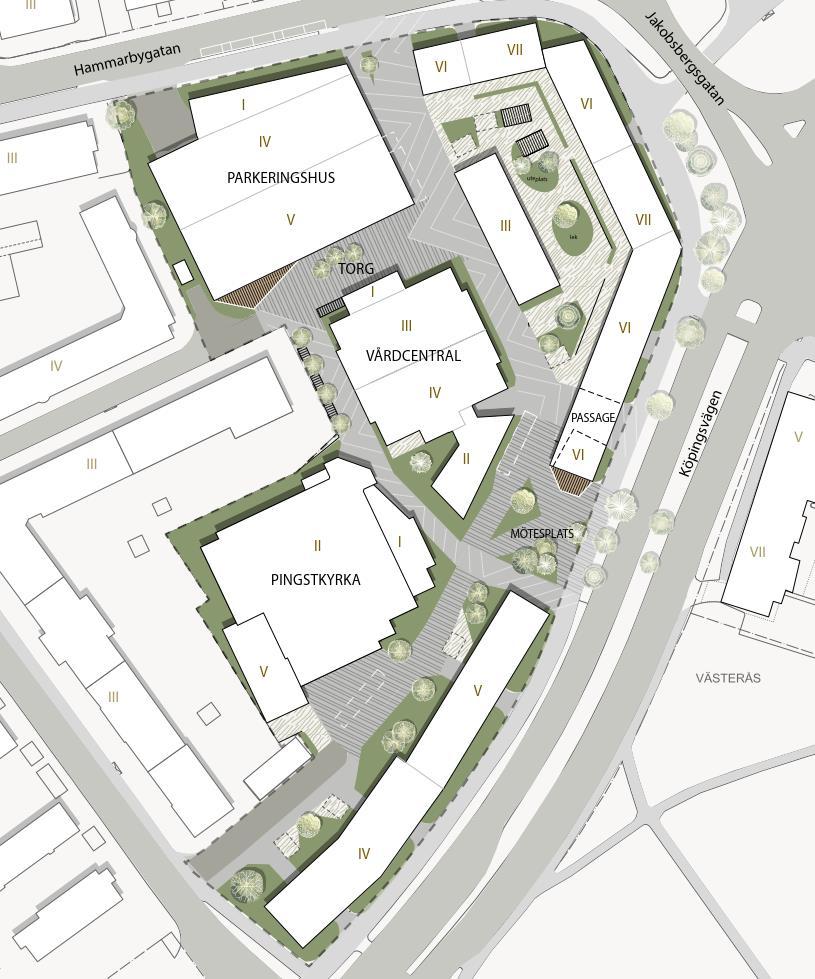

5 1 Inledning 1.1 Uppdrag och syfte Sweco har av Imperia Bygg AB fått i uppdrag att utreda möjligheten till ny och kompletterande bebyggelse i centrala Västerås. Denna utredning är en del i arbetet med att ta fram underlagsutredningar inför samråd avseende ny detaljplan för Oxbacken Centrum (DP 1870) i Västerås. Det studerade kvarteret avgränsas av Hammarbygatan i norr, Köpingsvägen i söder, Lantvärnsgatan i väster och Jakobsbergsgatan i öster. Den nya bebyggelsen är tänkt att inrymma bostäder och ett parkeringshus. Befintlig vårdcentral och Pingstkyrkans byggnad ska byggas ut. Figur 1. Situationsplan med planerat antal våningar för byggnaderna. 1(13) BULLERUTREDNING INFÖR DETALJPLAN FÖR OXBACKEN CENTRUM, VÄSTERÅS

6 1.2 Organisation Beställare Uppdragsledare Handläggare Intern granskning Niclas Ericsson, Imperia Bygg AB Jennie Brundin, Sweco Hilma Larsson, Sweco Rikard Sjöholm, Sweco 2(13) BULLERUTREDNING INFÖR DETALJPLAN FÖR OXBACKEN CENTRUM, VÄSTERÅS

7 2 Riktvärden 2.1 Riktvärden för trafikbuller vid bostäder Riktvärden för buller från trafik, enligt förordningen om trafikbuller vid bostadsbyggnader 2015:216, framgår av nedanstående tabell. Förordningen är förändrad så att nya riktvärden för ekvivalent ljudnivå vid fasad gäller från och med De redovisade värdena är de som gäller efter ändringen. Tabell 1. Riktvärde för trafikbuller som normalt inte bör överskridas vid nybyggnation av bostäder eller väsentlig ombyggnad av trafikleder. Ekvivalent ljudnivå, db(a) Maximal ljudnivå, db(a) Ljudnivå utomhus vid fasad (frifältsvärde) Ljudnivå utomhus vid uteplats i anslutning till bostad Om värdet 60 db(a) vid fasad ändå överskrids bör minst hälften av bostadsrummen i en bostad vara vända mot en sida där 55 db(a) ekvivalent ljudnivå och 70 db(a) maximal ljudnivå 3 inte överskrids vid fasaden. Inomhusnivåer regleras i Boverkets byggregler, BBR (26), som anger att byggnader, som innehåller bostäder eller lokaler i form av vårdlokaler, förskolor, fritidshem, undervisningsrum i skolor samt rum i arbetslokaler avsedda för kontorsarbete, samtal eller dylikt, ska utformas så att uppkomst och spridning av störande ljud begränsas så att olägenheter för människors hälsa där med kan undvikas. För bostäder gäller att värdena i Tabell 2 inte överskrids inomhus. Tabell 2. Riktvärden inomhus från trafikbuller i bostäder. Ljudisolering bestäms utifrån fastställda ljudnivåer utomhus så att följande ljudnivåer inomhus inte överskrids Ekvivalent ljudnivå, db(a) Maximal ljudnivå, db(a) i utrymme för sömn, vila eller daglig samvaro i utrymme för matlagning eller personlig hygien För bostäder om högst 35 m 2 är riktvärdet vid fasad 65 db(a). 2 Värdet får överskridas fem gånger per timme mellan kl , dock aldrig med mer än 10 db(a). 3 Gäller nattetid (22-06). 4 Dimensionering ska göras så att angivet värde inte överstigs oftare än fem gånger per natt och aldrig med mer än 10 db. 3(13) BULLERUTREDNING INFÖR DETALJPLAN FÖR OXBACKEN CENTRUM, VÄSTERÅS

8 Om bättre ljudförhållanden önskas för inomhusmiljön hänvisar BBR till ljudklass B enligt svensk standard SS 25267: Bedömningsgrunder trafikbuller Bedömningen av möjligheterna till god boendemiljö ur bullersynpunkt utgår i denna rapport från: Möjligheten att uppfylla riktvärdet om högst 60 db(a) ekvivalent ljudnivå vid fasad. Möjligheten att uppfylla riktvärdet om högst 65 db(a) ekvivalent ljudnivå vid fasad för lägenheter om högst 35 m 2. Möjligheten att uppfylla riktvärdet 55 db(a) ekvivalent ljudnivå, och 70 db(a) maximal ljudnivå, vid fasad i tillräcklig omfattning för att alla lägenheter som har ekvivalent ljudnivå över 60 db(a) på trafiksidan kan vända hälften av boningsrummen mot den dämpade sidan. Möjligheten att erhålla uteplats med högst 50 db(a) ekvivalent ljudnivå och 70 db(a) maximal ljudnivå. 4(13) BULLERUTREDNING INFÖR DETALJPLAN FÖR OXBACKEN CENTRUM, VÄSTERÅS

9 3 Beräkningsmetod och indata 3.1 Trafikindata Trafikindata erhölls från Västerås stad som VaDT-mätningar. Dessa räknades om till ÅDT och räknades därefter upp till prognosår 2040 med 1,5 % årlig ökning. Detta gav trafikuppgifterna i Tabell 3 som användes i modellen. Tabell 3. Trafikuppgifter som använts i beräkningarna Väg ÅDT Tung Hastighet trafik (%) (km/h) Hammarbygatan östra Jakobsbergsgatan Köpingvägen norrgående Köpingvägen södergående Lantvärnsgatan Beräkningsmetod trafikbuller Ekvivalent och maximal ljudnivå har beräknats enligt nordiska beräkningsmodellen för buller från vägtrafik, Naturvårdsverkets rapport 4653, i datorprogrammet CadnaA Den maximala ljudnivån från vägtrafik är beräknad som 95:e-percentilen, det vill säga den nivå som endast fem procent av alla fordon överskrider. Bullerberäkningar är utförda med inverkan av tre reflexer. Ljudnivåer vid fasad beräknas som frifältsvärden, alltså ljudnivån utan inverkan av ljudreflexer från den egna fasaden till skillnad mot beräkningar av utbredningen i plan. Detta kan göra att resultatet av beräkningar av bullerutredningen i plan kan se ut att ge högre värden nära fasaden än vad redovisat värde vid fasad blir. I situationsplanen finns en öppen passage mot Köpingsvägen, se Figur 1 och Figur 2. Detta modellerades genom att lämna ett tomrum i huskroppen och stänga med en flytande skärm på vardera sida, en våning upp, Figur 3. 5(13) BULLERUTREDNING INFÖR DETALJPLAN FÖR OXBACKEN CENTRUM, VÄSTERÅS

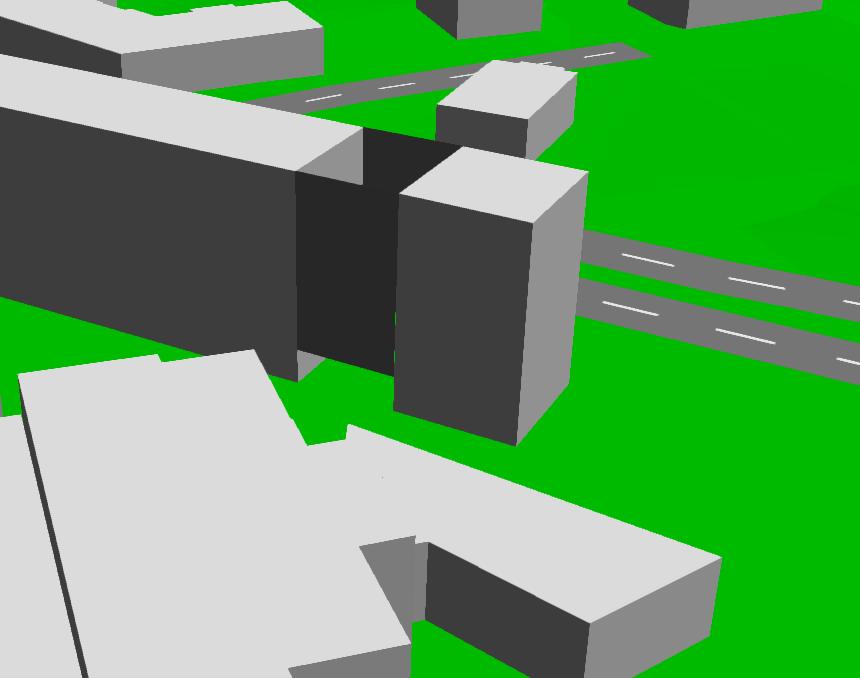

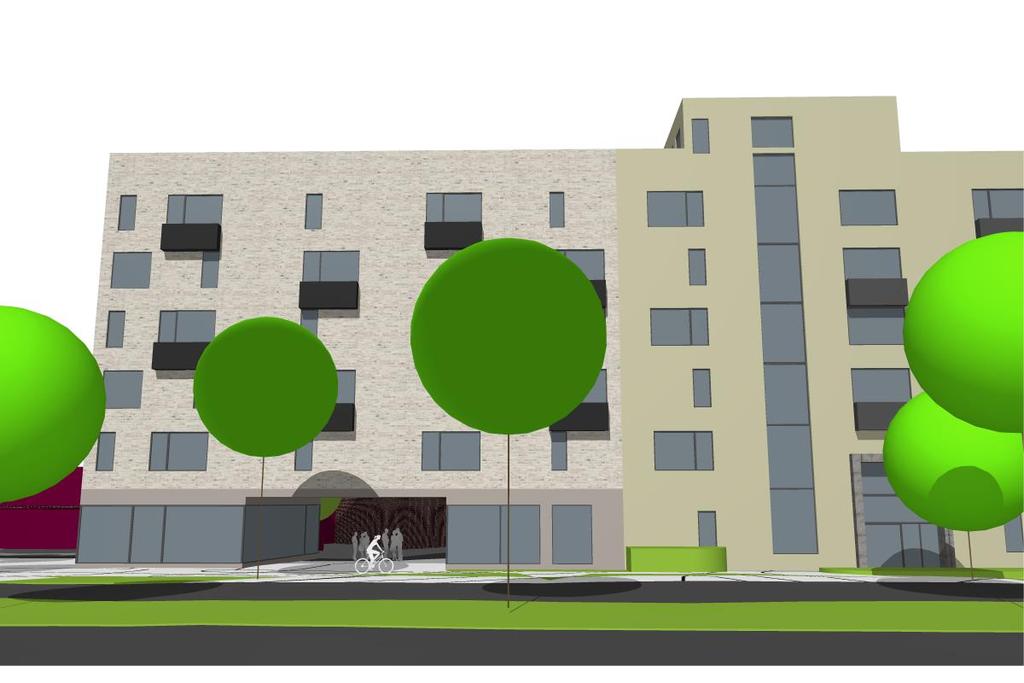

10 Figur 2. Fasadbild på planerad passage. Figur 3. Illustration över hur passage modellerades i CadnaA. 6(13) BULLERUTREDNING INFÖR DETALJPLAN FÖR OXBACKEN CENTRUM, VÄSTERÅS

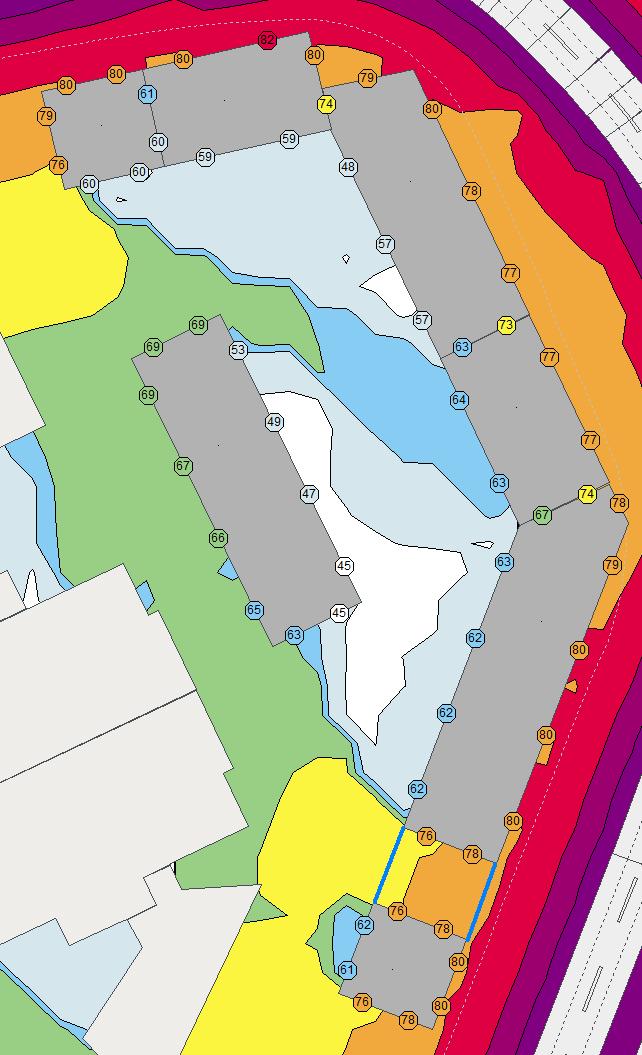

11 4 Resultat 4.1 Trafikbuller vid fasad Det planerade bostadshuset längs Jakobsbergsgatan får ljudnivåer över 60 db(a) mot trafiksidan, Figur 4 och Figur 5. Därför behöver lägenheterna utformas genomgående, med hälften av boningsrummen mot innergården där 55 db(a) ekvivalent ljudnivå samt 70 db(a) maximal ljudnivå inte överskrids. Alternativt kan smålägenheter om högt 35 m 2 anläggas, eller loftgång med skalfasad. På hörnet vid den öppna passagen överskrids 75 db(a) på sidorna samt 60 db(a) ekvivalent ljudnivå. På bottenplan vid passagen bör därför lokaler anläggas istället för bostäder. Bostadshuset placerat innanför klarar samtliga riktvärden och planlösningarna här kan utformas utan hänsyn till buller. I Figur 4 och Figur 5 redovisas högsta ljudnivå vid fasad. Figur 4. Ekvivalent ljudnivå, högsta nivå vid fasad. 7(13) BULLERUTREDNING INFÖR DETALJPLAN FÖR OXBACKEN CENTRUM, VÄSTERÅS

12 Figur 5. Maximal ljudnivå vid fasad. För bostadshuset längre ner längs Köpingsvägen vid korsningen mot Lantvärnsgatan blir det svårare att klara riktvärdena i hörnen, se Figur 6 och Figur 7. Smålägenheter om högt 35 m 2 kan anläggas men inte större lägenheter då både 60 db(a) ekvivalent ljudnivå överskrids på trafiksidan samt 70 db(a) maximal ljudnivå överskrids på motsatt sida. Detta gäller samtliga våningsplan. En lösning för södra delen av huset skulle kunna vara justeringar i utformning samt inglasade balkonger (Figur 11) som utförs korrekt där inglasningen har mötande tätning och som är akustiskt tätt. Ytterligare alternativ är indragna balkonger. Båda lösningarna kräver noggrann planering av planlösningar i lägenheter belägna mot hörnet. 8(13) BULLERUTREDNING INFÖR DETALJPLAN FÖR OXBACKEN CENTRUM, VÄSTERÅS

13 Figur 6. Ekvivalent ljudnivå, högsta nivå vid fasad. 9(13) BULLERUTREDNING INFÖR DETALJPLAN FÖR OXBACKEN CENTRUM, VÄSTERÅS

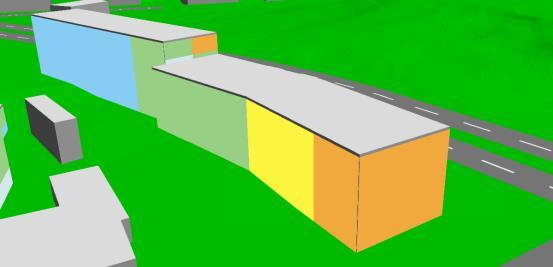

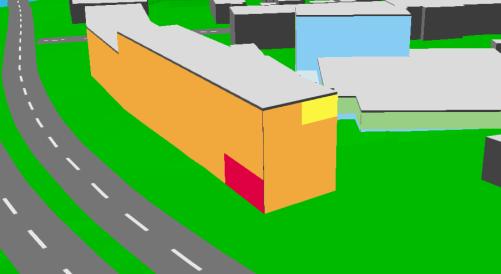

14 Figur 7. Maximal ljudnivå, högsta ljudnivå vid fasad. Inom inringat område kan inte större lägenheter än 35 m 2 uppföras om riktvärdena ska uppfyllas. Figur 8. Maximal ljudnivå, fasaderna som inte klarar riktvärdet sett I 3D. 10(13) BULLERUTREDNING INFÖR DETALJPLAN FÖR OXBACKEN CENTRUM, VÄSTERÅS

15 4.2 Trafikbuller vid uteplats Balkonger som klarar kraven för uteplats, 50 db(a) ekvivalent ljudnivå samt 70 db(a) maximal ljudnivå, kan anläggas på samtliga fasader på motsatt sida från Jakobsbergsgatan, se Figur 9. Figur 9. Ekvivalent ljudnivå i norra delen av planområdet. Inom inringat område kan balkonger anläggas sett till både ekvivalent samt maximal ljudnivå. För det södra bostadshuset kan balkonger som klarar riktvärde för uteplats anläggas på cirka 2/3 av fasaden på motsatt sida från trafiken, se inringat område i Figur (13) BULLERUTREDNING INFÖR DETALJPLAN FÖR OXBACKEN CENTRUM, VÄSTERÅS

16 Figur 10. Ekvivalent ljudnivå till vänster och maximal ljudnivå till höger. Inom inringat område kan balkonger anläggas sett till både ekvivalent och maximal ljudnivå. 5 Slutsatser För bostadshuset i norr längs med Jakobsbergsgatan överskrids 60 db(a) mot gatan. Lägenheter kan fortfarande anläggas om de fördelas genomgående med hälften av boningsrummen mot innergård. Alternativt kan lägenheter om högst 35 m 2 anläggas, eller loftgång med skalfasad. Balkonger kan anläggas på hela insidan av fasaden. För bostadshuset i söder vid korsningen mellan Köpingsvägen och Lantvärnsgatan kan lägenheter om högst 35 m 2 anläggas i byggnadens hörn. För större lägenheter i hörnen krävs justeringar för att klara riktvärde vid fasad samt uteplats då ljudnivåerna är för höga. Inglasade balkonger samt en justering av fasadens utformning kan användas för att åstadkomma en ljuddämpad sida vid det södra huset, se Figur 11. Detta kan tillsammans med genomtänkt planlösning tillse att minst hälften av boningsrummen vetter mot ljuddämpad sida. För att uppfylla ljudkraven behöver inglasningarna ha mötande tätning och vara akustiskt tät. 12(13) BULLERUTREDNING INFÖR DETALJPLAN FÖR OXBACKEN CENTRUM, VÄSTERÅS

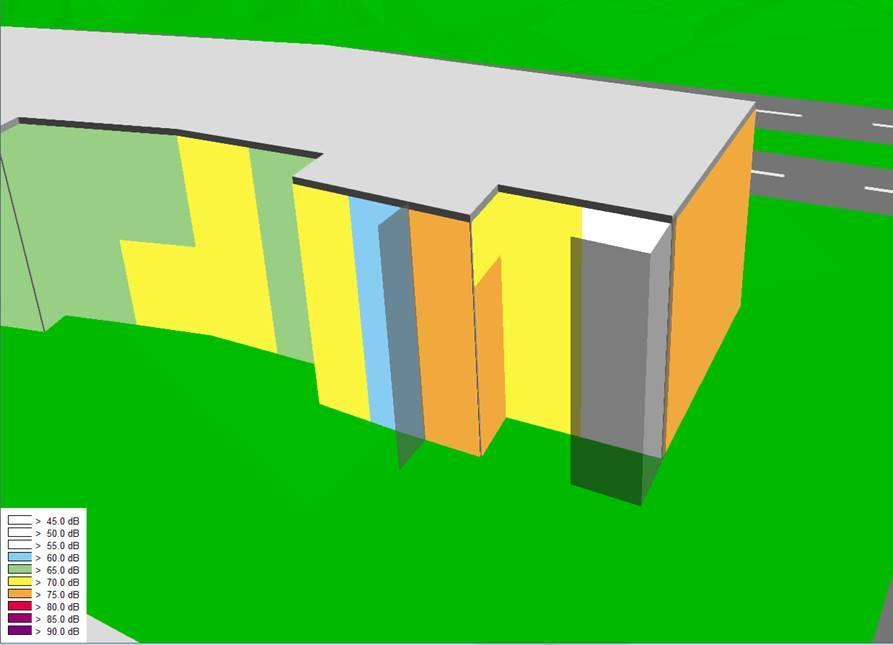

17 Figur 11. Maximal ljudnivå vid fasader med föreslagna åtgärder vid korsningen mellan Köpingsvägen och Lantvärnsgatan. 13(13) BULLERUTREDNING INFÖR DETALJPLAN FÖR OXBACKEN CENTRUM, VÄSTERÅS

18 Sweco Environment AB Projektinfo: Detaljplan Utredning Oxbacken 42 Kund: Imperia fastigheter Beräkningsfall Bilaga 1 - EQ [dba] Ljudutbredningen är beräknad 1.5m över mark och inkluderar 3 fasadreflexer Fasadpunkterna är beräknade som frifältsvärden Beräknad av: Datum: 53 Hilma Larsson Beräknade ljudnivåer i 5 db intervall > 40 db(a) > 45 db(a) > 50 db(a) > 55 db(a) > 60 db(a) > 65 db(a) > 70 db(a) > 75 db(a) Road Building Barrier Building Evaluation Calculation Area 62 Skala: 1:1000 Norr: \\sefsvst0001\projekt\21186\ _utredningar_oxbacken_c\000\10 Arbetsmtrl_dok\Bullerutredning\Beräkningsresultat\Buller\Oxbacken181010_.cna

19 Sweco Environment AB Projektinfo: Detaljplan Utredning Oxbacken Kund: Imperia fastigheter Beräkningsfall Bilaga 2 - MAX VÄG [dba] Ljudutbredningen är beräknad 1.5m över mark och inkluderar 3 fasadreflexer Fasadpunkterna är beräknade som frifältsvärden Beräknad av: Hilma Larsson Datum: Beräknade ljudnivåer i 5 db intervall > 40 db(a) > 45 db(a) > 50 db(a) > 55 db(a) > 60 db(a) > 65 db(a) > 70 db(a) > 75 db(a) > db(a) > 85 db(a) > 90 db(a) Road Building Barrier Building Evaluation Calculation Area 79 Skala: 1:1000 Norr: \\sefsvst0001\projekt\21186\ _utredningar_oxbacken_c\000\10 Arbetsmtrl_dok\Bullerutredning\Beräkningsresultat\Buller\Oxbacken181010_.cna

20 Sweco Environment AB Projektinfo: Detaljplan Utredning Oxbacken Kund: Imperia fastigheter Beräkningsfall Bilaga 3 3D-vy Fasadpunkterna är beräknade som frifältsvärden. Kumulativ dygnsekvivalent ljudnivå [FÖRKLARING AV VARIANT...] Kumulativ dygnsekvivalent ljudnivå [FÖRKLARING AV VARIANT...] Beräknad av: Hilma Larsson Datum: Beräknade ljudnivåer i 5 db intervall EQ MAX Maximla ljudnivå (95% percentil) Maximla ljudnivå (95% percentil) > 30 db(a) > 35 db(a) > 40 db(a) > 45 db(a) > 50 db(a) > 55 db(a) > 60 db(a) > 65 db(a) > 70 db(a) > 75 db(a) > 40.0 db db(a) > 45.0 db db(a) > 50.0 db db(a) > 55.0 db db(a) > 60.0 db db(a) > 65.0 db db(a) > 70.0 db db(a) > 75.0 db db(a) >.0 db db(a) > 85.0 db db(a) > 90.0 db db(a) [FÖRKLARING AV VARIANT...] [FÖRKLARING AV VARIANT...] \\sefsvst0001\projekt\21186\ _utredningar_oxbacken_c\000\10 Arbetsmtrl_dok\Bullerutredning\Beräkningsresultat\Buller\Oxbacken181010_3D.cna

21 Sweco Environment AB Projektinfo: Detaljplan Utredning Oxbacken Kund: Imperia fastigheter Beräkningsfall Bilaga 4 3D-vy Fasadpunkterna är beräknade som frifältsvärden. Kumulativ dygnsekvivalent ljudnivå [FÖRKLARING AV VARIANT...] Kumulativ dygnsekvivalent ljudnivå [FÖRKLARING AV VARIANT...] Beräknad av: Hilma Larsson Datum: Beräknade ljudnivåer i 5 db intervall EQ MAX Maximla ljudnivå (95% percentil) Maximla ljudnivå (95% percentil) > 30 db(a) > 35 db(a) > 40 db(a) > 45 db(a) > 50 db(a) > 55 db(a) > 60 db(a) > 65 db(a) > 70 db(a) > 75 db(a) > 40.0 db db(a) > 45.0 db db(a) > 50.0 db db(a) > 55.0 db db(a) > 60.0 db db(a) > 65.0 db db(a) > 70.0 db db(a) > 75.0 db db(a) >.0 db db(a) > 85.0 db db(a) > 90.0 db db(a) [FÖRKLARING AV VARIANT...] [FÖRKLARING AV VARIANT...] \\sefsvst0001\projekt\21186\ _utredningar_oxbacken_c\000\10 Arbetsmtrl_dok\Bullerutredning\Beräkningsresultat\Buller\Oxbacken181010_3D_.cna
