Träkvista Torg, Ekerö. PM - Utredning av trafikbuller. Rapport nummer: r01.1 Datum:

Transkript

1 L:\2016\ MB Träkvista Torg, Trygghem AB\Rapporter mm\ r01.1 PM - Utredning av trafikbuller.docx Datum: Träkvista Torg, Ekerö PM - Utredning av trafikbuller Figur 1. Situationsplan över. Bild: ÅWL Arkitekter AB. Beställare: Trygghem AB Att: Olle Wallin Vår uppdragsansvarige: My Broberg my.broberg@structor.se Structor Akustik AB, Solnavägen 4, STOCKHOLM, Org.nr Tel:

2 , sid 2 (19) Sammanfattning på Ekerö planeras att byggas om. Inom planområdet planeras kommersiella lokaler, bostäder samt ett vård- och omsorgsboende. Byggnaderna exponeras främst för vägtrafikbuller från Ekerövägen och Jungfrusundsvägen. Utredningen skall utgöra underlag för detaljplanearbete. Denna rapport är en revidering av Structor Akustiks rapport r01. Revideringen avser ny byggnadsutformning utifrån situationsplan från ÅWL daterad Bostäder mot Ekerövägen och Jungfrusundsvägen behöver planeras så att minst hälften av bostadsrummen vetter mot ljuddämpad sida. Detta gäller för samtliga byggnader inom planområdet. Vid äldreboendet kan inglasade balkonger användas för att erhålla riktvärdena. Uteplatser som innehåller riktvärdena kan anordnas på innergårdarna eller på baksidan av husen för samtliga byggnader. Tabell 1. Sammanställning av åtgärder med föreslagen planlösning. Riktvärdet är 55 dba (lägenheter >35 m 2 ) eller 60 dba (lägenheter 35 m 2 ) ekvivalent ljudnivå vid fasad. För ljuddämpad sida gäller 55 dba ekvivalent ljudnivå och 70 dba maximal ljudnivå nattetid. Område Antal lägenheter som innehåller riktvärdena utan extra åtgärd Antal lägenheter som behöver balkong med tätt räcke och absorbent i balkongens tak Antal lägenheter som behöver åtgärd för att innehålla riktvärdena (t ex inglasad balkong) A B C D E Totalt

3 , sid 3 (19) Innehållsförteckning 1 BAKGRUND BEDÖMNINGSGRUNDER UNDERLAG BERÄKNINGSFÖRUTSÄTTNINGAR TRAFIKUPPGIFTER RESULTAT EKVIVALENT OCH MAXIMAL LJUDNIVÅ, 1,5 M ÖVER MARK EKVIVALENT LJUDNIVÅ VID FASAD MAXIMAL LJUDNIVÅ VID FASAD KOMMENTARER OCH ÅTGÄRDSFÖRSLAG OMRÅDE A OMRÅDE B OMRÅDE C OMRÅDE D OMRÅDE E SAMMANSTÄLLNING LJUDNIVÅ INOMHUS Tabell 2. Bilagor. Bilaga 1 Dygnsekvivalent ljudnivå från trafik år 2030, 1,5 m över mark Bilaga 2 Maximal ljudnivå kl från trafik år 2030, 1,5 m över mark

4 , sid 4 (19) 1 Bakgrund på Ekerö planeras att byggas om. Inom planområdet planeras kommersiella lokaler, bostäder samt ett vård- och omsorgsboende. Byggnaderna exponeras främst för vägtrafikbuller från Ekerövägen och Jungfrusundsvägen. Utredningen skall utgöra underlag vid detaljplanearbete. Figur 3 visar situationsplanen över. Figur 3 visar en områdesindelning med beteckningar som används i denna rapport. Denna rapport är en revidering av Structor Akustiks rapport r01. Revideringen avser ny byggnadsutformning utifrån situationsplan från ÅWL daterad I område A och B planeras lokaler på gatuplan och bostäder. I område C planeras ett vård- och omsorgsboende, mataffär och lokaler i gatuplan. Område D och E planeras bestå av bostäder. Figur 3. Situationsplan över. Daterad Figur 2. Beteckningar på områdesindelning. OBS gammal byggnadsstruktur daterad

5 , sid 5 (19) 2 Bedömningsgrunder Regeringen har angett riktvärden för trafikbuller vid bostadsbyggnader i förordningen om trafikbuller 1. Den trädde i kraft och gäller för planer påbörjade from det datumet. Riktvärden: vid nybyggnation av bostäder bör buller från spårtrafik och vägar inte överskrida Utrymme Utomhus (frifältsvärde) Högsta trafikbullernivå (dba frifält) Ekvivalent ljudnivå Maximal ljudnivå vid fasad 55/ 60 a - på uteplats b a) För bostad om högst 35 m 2 gäller det högre värdet b) Bör inte överskridas med mer än 10 dba fem ggr/ timme kl 06:00-22:00 Om ljudnivån vid fasad överskrider tabellens värden bör minst hälften av bostadsrummen ha tillgång till en sida där dygnsekvivalent ljudnivå är under 55 dba och maximal under 70 dba kl 22:00-06:00. Med bostadsrum avses rum för daglig samvaro, utom kök, och rum för sömn. Inomhus i lägenheterna gäller Boverkets Byggregler. Dessa föreskriver riktvärdena L Aeq 30 dba och L AFMax 45 dba. Riktvärdet för maxnivå gäller kl 22:00-06:00 och ska inte överskridas med mer än 10 dba högst fem ggr/ natt. 3 Underlag Följande underlag har använts vid beräkningarna: Digital grundkarta över aktuellt område erhållet av Ekerö Kommun, Situationsplan erhållet av ÅWL Arkitekter AB, Trafikuppgifter erhållet från beställaren, daterad , erhållen Hastigheter för vägarna erhållet från Hastighetsöversyn i Ekerö tätort, Tyréns, daterad Omgivande bebyggelse har getts schablonhöjder efter okulär besiktning via Google Maps 4 Beräkningsförutsättningar Bullret har beräknats utifrån en digital terrängmodell med programmet SoundPLAN 7.4. Beräkningarna har utförts i enlighet med den Nordiska beräkningsmodellen för vägtrafik (NV 4653). 5 Trafikuppgifter Nedan redovisas använda trafikuppgifter. Erhållna flöden gäller för år 2030 med förbifart Stockholm. Andel tunga fordon erhölls ifrån Ekerö kommun och gäller för nuläget. Andelen tung trafik antas inte förändras. 1 Svensk författningssamling SFS 2015:216, Förordning om trafikbuller vid bostadsbyggnader

6 , sid 6 (19) Tabell 3. Trafikflöden år 2030 med förbifart Stockholm. Antal fordon/ Skyltad Andel tunga Sträcka åmd [st] hastighet [km/h] fordon [%] Ekerövägen norr om korsning Ekerövägen söder om korsning Jungfrusundsvägen Resultat 6.1 Ekvivalent och maximal ljudnivå, 1,5 m över mark Utbredningskartor över ekvivalenta och maximala ljudnivåer återfinns i bilaga 1-2. Färgskalan är relaterad till riktvärdena så att gränsen mellan grönt och gult motsvarar riktvärdena vid uteplats, dvs 50 dba dygnsekvivalent och 70 dba maximal ljudnivå kl Ekvivalent ljudnivå vid fasad Figur 4-Figur 8 visar den ekvivalenta ljudnivån från trafik vid fasad för område A-E. Färgskalan i figurerna är relaterad till riktvärdet så att gränsen mellan grönt och gult motsvarar riktvärdet vid fasad, dvs 55 dba dygnsekvivalent ljudnivå. Ljudnivåerna avser frifältsvärden. Figur 4. 3D-vy över område A. Dygnsekvivalent ljudnivå vid fasad.

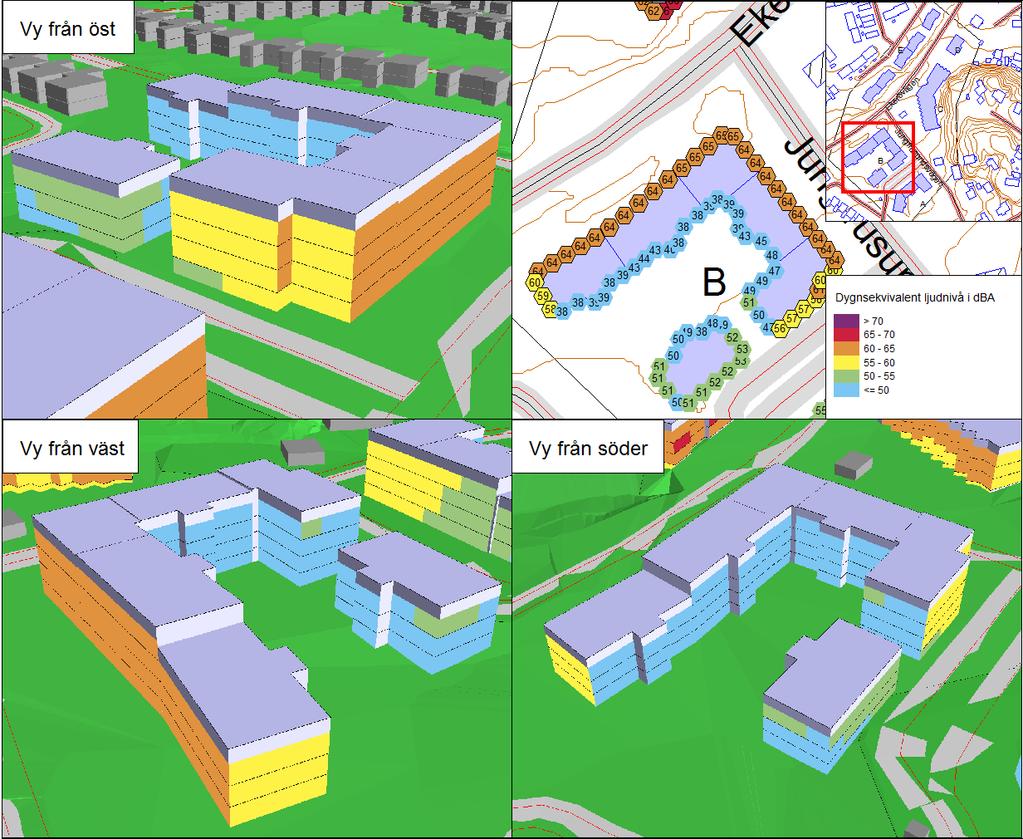

7 , sid 7 (19) Figur 5. 3D-vy över område B. Dygnsekvivalent ljudnivå vid fasad. Figur 6. 3D-vy över område C. Dygnsekvivalent ljudnivå vid fasad.

8 , sid 8 (19) Figur 7. 3D-vy över område D. Dygnsekvivalent ljudnivå vid fasad. Figur 8. 3D-vy över område E. Dygnsekvivalent ljudnivå vid fasad.

9 , sid 9 (19) 6.3 Maximal ljudnivå vid fasad Figur 9-Figur 13 visar den maximal ljudnivå nattetid. Färgskalan är relaterad till riktvärdet så gränsen mellan grönt och gult motsvarar riktvärdet vid fasad på ljuddämpad sida, dvs 70 dba maximal ljudnivå under natt. Riktvärdet gäller endast på ljuddämpad sida om riktvärdet om 55 dba dygnsekvivalent ljudnivå överskrids vid fasad. Ljudnivåerna avser frifältsvärden. Figur 9. 3D-vy över område A. Maximal ljudnivå vid fasad nattetid.

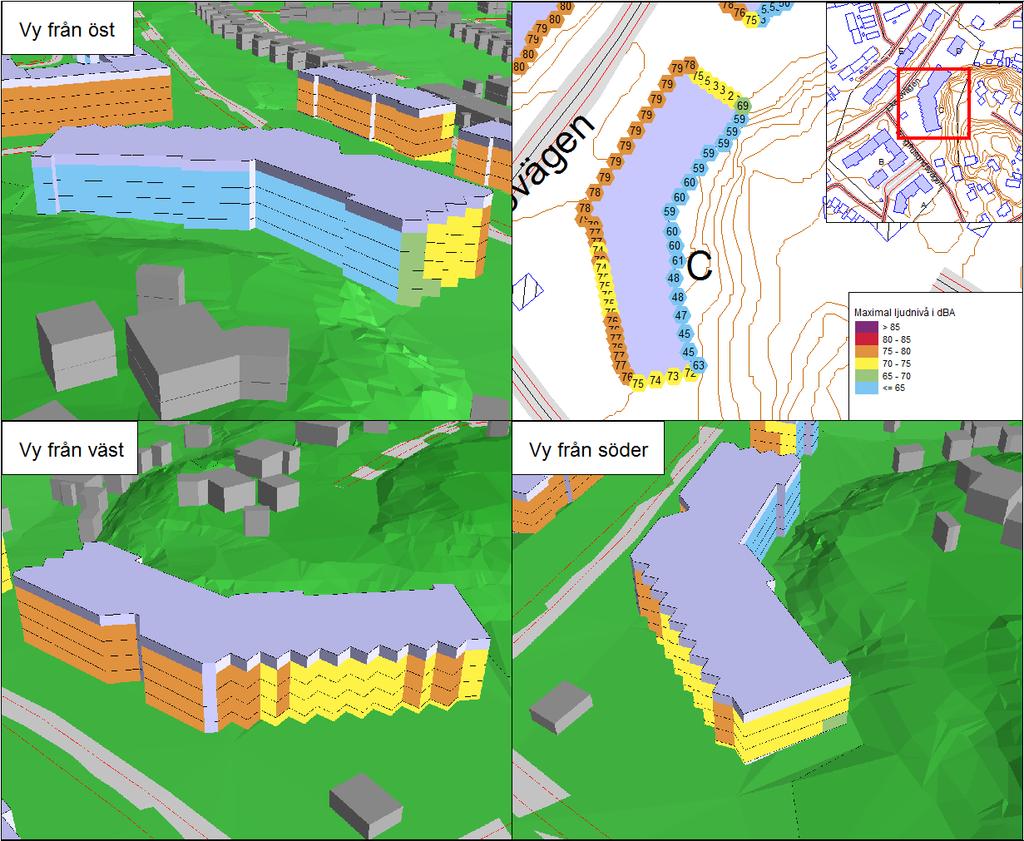

10 , sid 10 (19) Figur 10. 3D-vy över område B. Maximal ljudnivå vid fasad nattetid. Figur 11. 3D-vy över område C. Maximal ljudnivå vid fasad nattetid.

11 , sid 11 (19) Figur 12. 3D-vy över område D. Maximal ljudnivå vid fasad nattetid. Figur 13. 3D-vy över område E. Maximal ljudnivå vid fasad nattetid.

12 , sid 12 (19) 7 Kommentarer och åtgärdsförslag 7.1 Område A Den dygnsekvivalenta ljudnivån blir upp mot 64 dba och den maximala ljudnivån blir upp mot 81 dba mot Jungfrusundsvägen. Större delen av lägenheterna mot Jungfrusundsvägen och Fantholmsvägen behöver planeras så att minst hälften av bostadsrummen vetter mot ljuddämpad sida. Ljudnivåerna på innergården innehåller riktvärdena för ljuddämpad sida, dvs 55 dba dygnsekvivalent och 70 dba maximal ljudnivå vid fasad nattetid. I Figur 14 nedan visas planerad lägenhetsplanlösning. Lägenheterna är markerade med olika färger. Grön markering visar lägenheter som innehåller riktvärdena vid samtliga bostadsrum utan extra åtgärd. Gul markering visar lägenheter som innehåller riktvärdena då minst hälften av bostadsrummen vetter mot ljuddämpad sida, utan extra åtgärd. Figur 14. Lägenhetsplanlösning område A. Samtliga lägenheter har tillgång till balkong som innehåller riktvärdena för uteplats, dvs 50 dba dygnsekvivalent ljudnivå och 70 dba maximal ljudnivå under medeltimme kl Gemensam uteplats som innehåller riktvärdena kan anläggas i den sydvästra delen av området, se blått och grönt område i Figur 15. Alternativt kan lokala skärmar upprättas för att skapa en ljuddämpad uteplats.

13 , sid 13 (19) Figur 15. Utdrag ur bilaga 1 och 2. Ljudnivå vid uteplats för område A. 7.2 Område B Den dygnsekvivalenta ljudnivån blir upp mot 65 dba och den maximala ljudnivån blir upp mot 81 dba mot Ekerövägen. Lägenheterna mot Ekerövägen, Jungfrusundsvägen och Fantholmsvägen behöver planeras så att minst hälften av bostadsrummen vetter mot ljuddämpad sida. Ljudnivåerna på innergården innehåller riktvärdena för ljuddämpad sida, dvs 55 dba dygnsekvivalent och 70 dba maximal ljudnivå vid fasad nattetid. I Figur 16 nedan visas planerad lägenhetsplanlösning. Lägenheterna är markerade med olika färger. Grön markering visar lägenheter som innehåller riktvärdena vid samtliga bostadsrum utan extra åtgärd. Gul markering visar lägenheter som innehåller riktvärdena då minst hälften av bostadsrummen vetter mot ljuddämpad sida, utan extra åtgärd. Röd markering visar lägenheter där ljudnivån vid fasad överskrider riktvärdena och extra åtgärder krävs för att hälften av bostadsrummen ska få tillgång till ljuddämpad sida. Figur 16. Lägenhetsplanslösning område B.

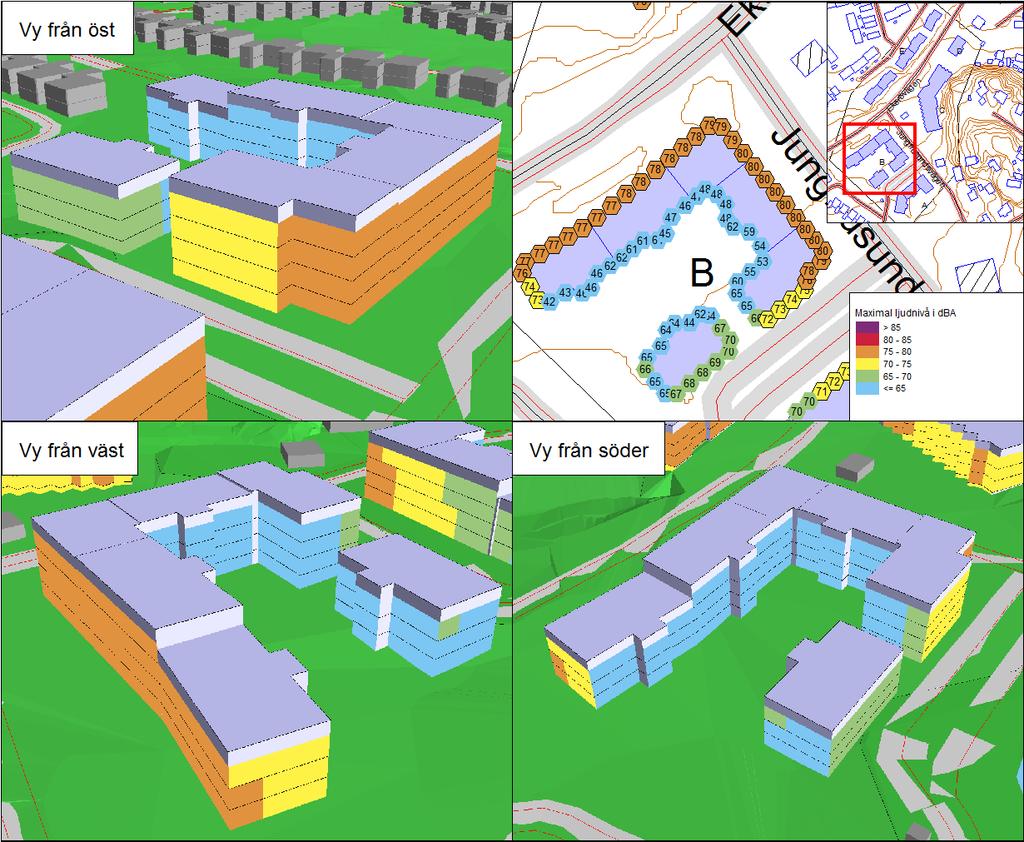

14 , sid 14 (19) För den rödmarkerade lägenheten om 2 rok kan den planerade balkongen förses med tätt räcke och absorbent i tak för att innehålla riktvärdena. Figur 17 visar ljudnivå vid fasad med skärmad balkong. Figur 17. 3D-vyer med åtgärdsförslag vid område B. Dygnsekvivalent och maximal ljudnivå vid fasad. Balkongskärm markeras med mörkgrönt. En gemensam uteplats kan anläggas vid innergård som innehåller riktvärdena om 50 dba dygnsekvivalent ljudnivå och 70 dba maximal ljudnivå under medeltimme kl , se Figur 18. Balkongerna mot innergård innehåller riktvärdena för uteplats. Figur 18. Utdrag ur bilaga 1 och 2. Ljudnivå vid uteplats för område B.

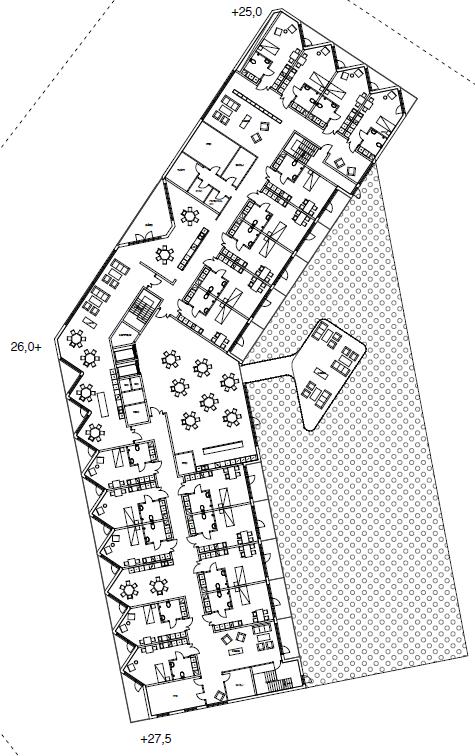

15 , sid 15 (19) 7.3 Område C Den dygnsekvivalenta ljudnivån blir upp mot 67 dba och den maximala ljudnivån blir upp mot 79 dba mot Ekerövägen. På baksidan, sett från Ekerövägen, innehålls riktvärdena för ljuddämpad sida, dvs 55 dba dygnsekvivalenta ljudnivå och 70 dba maximal ljudnivå nattetid. I byggnaden på område C planeras ett vård- och omsorgsboende. Bostadsrummen planeras med en boningsyta upp till 35 m 2. För bostäder om högst 35 m 2 gäller 60 dba dygnsekvivalent ljudnivå vid fasad. I Figur 19 nedan visas planerad lägenhetsplanlösning. Lägenheterna är markerade med olika färger. Grön markering visar lägenheter som innehåller riktvärdena vid samtliga bostadsrum utan extra åtgärd. Röd markering visar lägenheter där ljudnivån vid fasad överskrider riktvärdena och extra åtgärder krävs för att hälften av bostadsrummen ska få tillgång till ljuddämpad sida. Figur 19. Lägenhetsplanlösning område C. För de 5 lägenheter som vetter mot väst kan riktvärdena innehållas om t.ex. de planerade balkongerna förses med tätt räcke och absorbent i tak. För den nordligaste lägenheten kan t.ex. balkongen delvis inglasas vilket då skapar en ljuddämpad sida för lägenheten. Detta medför också att grannlägenheten innehåller riktvärdet för mindre lägenheter (om högst 35 m 2 ) 60 dba dygnsekvivalent ljudnivå. I Figur 20 redovisas ljudnivåerna vid fasad med skärmad balkong.

16 , sid 16 (19) Figur 20. Ljudnivå vid fasad på område C med delskärmade balkonger. Uteplats kan anläggas vid innergård som innehåller riktvärdena om 50 dba dygnsekvivalent ljudnivå och 70 dba maximal ljudnivå under medeltimme kl , se Figur 21. Figur 21. Utdrag ur bilaga 1 och 2. Ljudnivå vid uteplats för område C. 7.4 Område D Den dygnsekvivalenta ljudnivån blir upp mot 67 dba och den maximala ljudnivån blir upp mot 79 dba mot Ekerövägen. Lägenheterna behöver planeras så att minst hälften av bostadsrummen vetter mot ljuddämpad sida. Ljudnivåerna på baksidan, sett från Ekerövägen, innehåller riktvärdena för ljuddämpad sida, dvs 55 dba dygnsekvivalent och 70 dba maximal ljudnivå vid fasad nattetid.

17 , sid 17 (19) I Figur 22 nedan visas planerad lägenhetsplanlösning. Lägenheterna är markerade med olika färger. Grön markering visar lägenheter som innehåller riktvärdena vid samtliga bostadsrum utan extra åtgärd. Gul markering visar lägenheter som innehåller riktvärdena då minst hälften av bostadsrummen vetter mot ljuddämpad sida, utan extra åtgärd. Figur 22. Lägenhetsplanslöning område D. En gemensam uteplats kan anläggas på baksidan av huset, sett från Ekerövägen, som innehåller riktvärdena om 50 dba dygnsekvivalent ljudnivå och 70 dba maximal ljudnivå under medeltimme kl , se Figur 23. Figur 23. Utdrag ur bilaga 1 och 2. Ljudnivå vid uteplats för område D. 7.5 Område E Den dygnsekvivalenta ljudnivån blir upp mot 67 dba och den maximala ljudnivån blir upp mot 80 dba mot Ekerövägen. Lägenheterna behöver planeras så att minst hälften av bostadsrummen vetter mot ljuddämpad sida. Ljudnivåerna på baksidan, sett från Ekerövägen, innehåller riktvärdena för ljuddämpad sida, dvs 55 dba dygnsekvivalent och 70 dba maximal ljudnivå vid fasad.

18 , sid 18 (19) I Figur 24 nedan visas planerad lägenhetsplanlösning. Lägenheterna är markerade med olika färger. Grön markering visar lägenheter som innehåller riktvärdena vid samtliga bostadsrum utan extra åtgärd. Gul markering visar lägenheter som innehåller riktvärdena då minst hälften av bostadsrummen vetter mot ljuddämpad sida, utan extra åtgärd. Figur 24. Lägenhetsplanlösning område E. Gemensamma uteplatser kan anläggas på baksidan av huset, sett från Ekerövägen, som innehåller riktvärdena om 50 dba dygnsekvivalent ljudnivå och 70 dba maximal ljudnivå under medeltimme kl , se Figur 25. Färgskalan i figuren är relaterad till riktvärdena för uteplats så att gränsen mellan grönt och gult motsvarar 50 dba dygnsekvivalent och 70 dba maximal ljudnivå under medeltimme kl Figur 25. Utdrag ur bilaga 1 och 2. Ljudnivå vid uteplats för område E.

19 , sid 19 (19) 7.6 Sammanställning Tabell 4. Sammanställning av åtgärder med föreslagen planlösning. Riktvärdet är 55 dba (lägenheter >35 m 2 ) eller 60 dba (lägenheter 35 m 2 ) ekvivalent ljudnivå vid fasad. För ljuddämpad sida gäller 55 dba ekvivalent ljudnivå och 70 dba maximal ljudnivå nattetid. Område Antal lägenheter som innehåller riktvärdena utan extra åtgärd Antal lägenheter som behöver balkong med tätt räcke och absorbent i balkongens tak Antal lägenheter som behöver åtgärd för att innehålla riktvärdena (t ex inglasad balkong) A B C D E Totalt Ljudnivå inomhus Målet för trafikbuller inomhus kan innehållas med lämpligt val av fönster, fasad och uteluftsdon. Fasadisoleringen måste studeras mer i detalj i projekteringen. De dygnsekvivalenta ljudnivåerna vid fasader som vetter mot Ekerövägen och Jungfrusundsvägen är mycket höga och ställer stora krav på fasadernas ljudisolering. Structor Akustik AB Upprättad av: Daniel Svensson Granskad av: My Broberg/Lars Ekström
