1 L:\2014\ JC, Structor Miljöteknik AB\Rapporter\ r02-rev01 Urberget 1 Bullerutredning inför ny Dp.3.docx Rapport nummer: r02 Datum: rev Utredning av omgivningsbuller för detaljplan Bild: planförslag, White Arkitekter AB Beställare: Rikshem Att: Mats Söderberg Sigurdsgatan VÄSTERÅS Vår uppdragsansvarige: Lars Ekström lars.ekstrom@structor.se, Solnavägen 4, STOCKHOLM, Org.nr Tel:

2 , rev: sid 2 (11) Sammanfattning Structor Akustik har av Mats Söderberg på Rikshem genom Structor Miljöteknik fått i uppdrag att utreda omgivningsbuller vid ny bebyggelse på fastigheten Urberget 1 i Västerås inför ny detaljplan. Planförslaget avser nybyggnation av tre punkthus för bostäder, exponerade för vägtrafikbuller. Det totala antalet lägenheter i projektet varierar mellan lägenheter beroende på val av planlösning. I denna rapport ansätts de totala antalet lägenheter till 180 st. För projektet gäller bedömningsgrunder enligt regeringens förordning om trafikbuller (2015:216). Figur 1. Översikt över planförslaget med husen markerade med rött och nummer. Gemensamma gårdar markeras med blåa cirklar. Samtliga lägenheter klarar riktvärdena för trafikbuller vid fasad, antingen genom att riktvärdena uppfylls på samtliga sidor, eller genom att minst hälften av bostadsrummen har ljuddämpad sida. För att klara riktvärdena krävs i några fall delvis inglasning (högst 75 %) av balkonger. I Tabell 1 görs en sammanställning av antalet skärmar som behövs. Tabell1 ska läsas så här för tex hus lägenheter klarar riktvärdet utan andra åtgärder än balkonger + täta räcken + ljudabsorbent i balkongtaket (eller för att de ligger mot en sida med lägre buller). 4 lägenheter behöver kompletteras med en skärm (delvis inglasning, högst 75 %) för att klara riktvärdena. Totalt finns 28 lägenheter i huset. Alla uppfyller riktvärdena. Tabell 1. Sammanställning av antal lägenheter och åtgärdsbehov. Klarar riktvärden Byggnad Utan Med Totalt skärmar skärmar Hus Hus Hus Summa För husen finns gemensamma uteplatser på befintliga gårdar där riktvärdena klaras. Den ekvivalenta ljudnivån vid fasad är över 65 dba på mest utsatta fasad. Ljudnivån inomhus klaras med en genomtänkt kombination av fönster, fasad och uteluftsdon.

3 , rev: sid 3 (11) Innehållsförteckning 1 BAKGRUND BEDÖMNINGSGRUNDER NYBYGGNATION AV BOSTÄDER UNDERLAG BERÄKNINGSFÖRUTSÄTTNINGAR TRAFIKUPPGIFTER RESULTAT KOMMENTARER PLANFÖRSLAG, ÅR HUS 1 OCH HUS SAMMANSTÄLLNING AV SKÄRMBEHOV LJUDDÄMPANDE ÅTGÄRDER BILAGA 1 7

4 , rev: sid 4 (11) 1 Bakgrund Structor Akustik har av Mats Söderberg på Rikshem genom Structor Miljöteknik fått i uppdrag att utreda omgivningsbuller vid ny bebyggelse på fastigheten Urberget 1 i Västerås. Syftet med utredningen är att ge underlag för ny detaljplan. Fastigheten Urberget 1 i stadsdelen Pettersberg ligger strax söder om E18 och väster om Vallbyleden. Idag finns där sju stycken trevånings lamellhus i vinkel samt tre stycken åttavånings lamellhus som bildar gårdar med grönytor. Husen är från 60-talet. Rikshem planerar att förtäta området med tre nya punkthus. Antal lägenheter beror på vilken planlösning som väljs för hus 3. Beroende på vilken planlösning som väljs kan totala antalet lägenheter variera. I rapporten föreslås lämplig placering av de olika planlösningarna med avseende på ljudmiljön. Det totala antalet lägenheter blir då 180. Området är utpekat som mycket värdefull bebyggelse och känslan i området ska bevaras. Likaså kommer de stora gröna gårdsytorna att bevaras. Kvarteret har nära till Pettersbergs centrum där en stomlinje för kollektivtrafik finns. Området är mycket levande med stor rörelse av människor. Där finns verksamheter såsom butik, förskolelokal och föreningslokaler. Figur 2. Översiktsbild med planområde markerat med röd cirkel, Hitta.se.

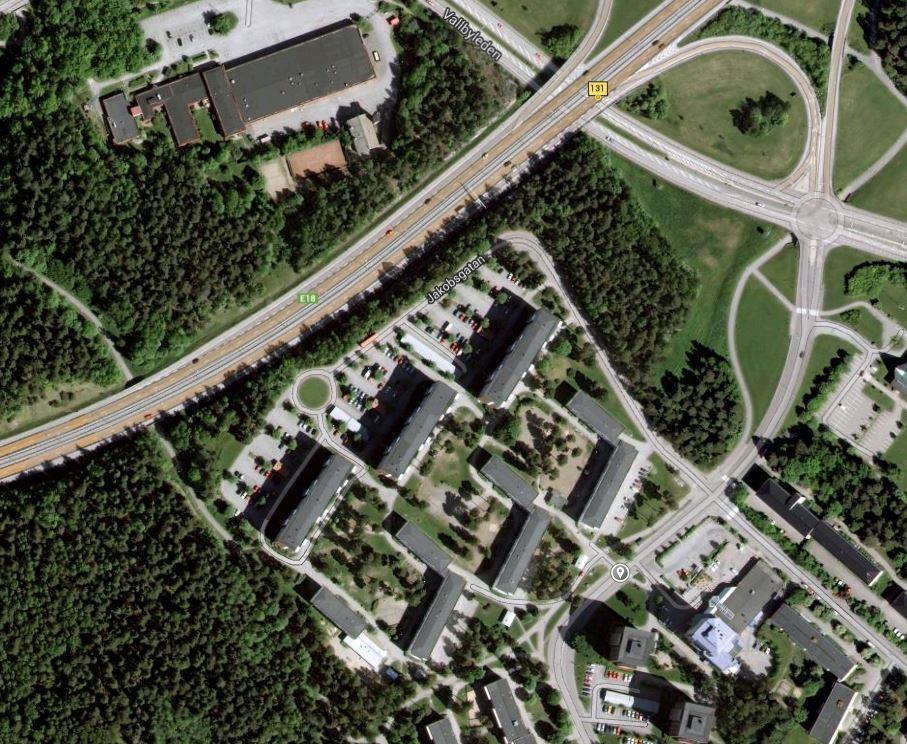

5 , rev: sid 5 (11) Figur 3. Satellitbild över fastigheten Urberget 1, Google Maps. 2 Bedömningsgrunder nybyggnation av bostäder Regeringen har angett riktvärden för trafikbuller vid bostadsbyggnader i förordningen om trafikbuller 1. De gäller för planärenden som påbörjats fr.o.m. den 2 januari 2015 och ligger till grund för bedömningen i denna plan. Tabell 2. Riktvärden för buller från spårtrafik och vägar vid nybyggnation av bostäder Utrymme Utomhus (frifältsvärde) Högsta trafikbullernivå (dba frifält) Ekvivalent ljudnivå Maximal ljudnivå vid fasad 60/ 65 a) - på uteplats b) a) För bostad om högst 35 m 2 gäller det högre värdet b) Bör inte överskridas med mer än 10 dba fem ggr/ timme kl. 06:00-22:00 Om ljudnivån vid fasad överskrider tabellens värden bör minst hälften av bostadsrummen ha tillgång till en sida där dygnsekvivalent ljudnivå är högst 55 dba och maximal högst 70 dba kl. 22:00-06:00. Med bostadsrum avses rum för daglig samvaro och rum för sömn, ej kök. Inomhus i bostäder gäller Boverkets Byggregler (BBR). 1 Svensk författningssamling SFS 2015:216, Förordning om trafikbuller vid bostadsbyggnader och SFS 2017:359, Förordning om ändring i förordning (2015:216) om trafikbuller vid bostadsbyggnader

6 , rev: sid 6 (11) Tabell 3. Högsta tillåtna trafikbullernivå inomhus i bostäder enligt BBR Utrymme I utrymme för sömn, vila eller daglig samvaro Högsta trafikbullernivå (dba) Ekvivalent ljudnivå Maximal ljudnivå a) I utrymme för matlagning eller personlig hygien a) Bör inte överskridas med mer än 10 dba fem ggr/ natt kl. 22:00-06:00 3 Underlag 35 - Följande underlag har använts vid beräkningarna: Digital grundkarta över aktuellt område inköpt av Structor Akustik, Situationsplan erhållen av White Arkitekter, Trafikuppgifter för vägtrafik erhållna från Västerås kommun, Uppräkningsfaktor för E18 erhålls från Trafikverkets EVA- prognoser. Omgivande bebyggelse har getts schablonhöjder efter okulär besiktning via eniro.se Besök på platsen 4 Beräkningsförutsättningar Ljudnivåerna har beräknats utifrån en digital terrängmodell med programmet SoundPLAN 7.4 i enlighet med den Nordiska beräkningsmodellen för vägtrafik (NV 4653). Modellen tar hänsyn till terräng, byggnader, marktyp och trafikflöden. Modellen förutsätter också väderförhållanden som motsvarar svag medvind i alla riktningar. Beräkningarna vid fasad har utförts med 3 reflexer och i markplan med 2 reflexer. Ljudutbredning över mark har beräknats till punkter på höjden 1,5 m över mark med en täthet om 3 x 3 m. 5 Trafikuppgifter Nedan redovisas använda trafikuppgifter. Erhållna flöden avseende 2014 har räknats upp med 2 % per år för de kommunala vägarna och 0,9 % för E18. Tabell 4. Trafikflöden år 2040 Sträcka Antal fordon/ åmd [st] Skyltad hastighet [km/h] Andel tunga fordon [%] E Vallbyleden Jakobsgatan Pettersbergsgatan Resultat Beräkningsresultaten framgår av bilaga 1 7 och är beskrivna nedan i kapitel 7. I bilagorna redovisas ljudutbredningen med färgade fält. Färgskalan är så att gränsen mellan grönt och gult motsvarar 55 dba dygnsekvivalent ljudnivå respektive 70 dba maximal ljudnivå.

7 , rev: sid 7 (11) Tabell 5. Bilagda ljudutbredningskartor Nr Beräkningstyp Beräkningsfall 1 3 Fasad/3D-vy Ekvivalent ljudnivå från vägtrafik Hus Fasad/3D-vy Maximal ljudnivå från vägtrafik Hus 1 3 5:e högsta passage 7 Utbredning 1,5 m över mark Ekvivalent resp. maximal ljudnivå från vägtrafik Planförslag Riktvärden är angivna som frifältsvärde. Ett frifältsvärde anger infallande ljudnivå i en punkt utan reflex i egen fasad. Redovisade ljudnivåerna vid fasad är frifältsvärden. I utbredningsberäkningarna redovisas ljudnivå inklusive inverkan av reflexer i egen fasad, d.v.s. inte frifältsvärden. 7 Kommentarer Fastigheten är idag exponerad för buller norrifrån från E18, från Vallbymotet och Vallbyleden i öster samt Pettersbergsgatan i söder. Riktvärdet för trafikbuller inomhus kan uppfyllas för samtliga planerade bostadshus med lämpligt val av fönster, fasad och uteluftsdon. Fasadisoleringen bör detaljstuderas i samband med projekteringen. 7.1 Planförslag, år 2040 I Figur 4 visas situationsplanen med de nya byggnaderna. Tre punkthus planeras i områdets södra kant. De benämns hus 1 3 och är markerade med färgade rektanglar. Figur 4. Översikt över planförslaget med husen markerade med rött samt nummer. Gemensamma gårdar markeras med blåa cirklar. 7.2 Hus 1 och 2 Hus 1 och 2 är åtta våningar höga. På våning 1, entréplanet, finns inte några bostäder. Där finns istället förråd, tvättstuga och en lokal.

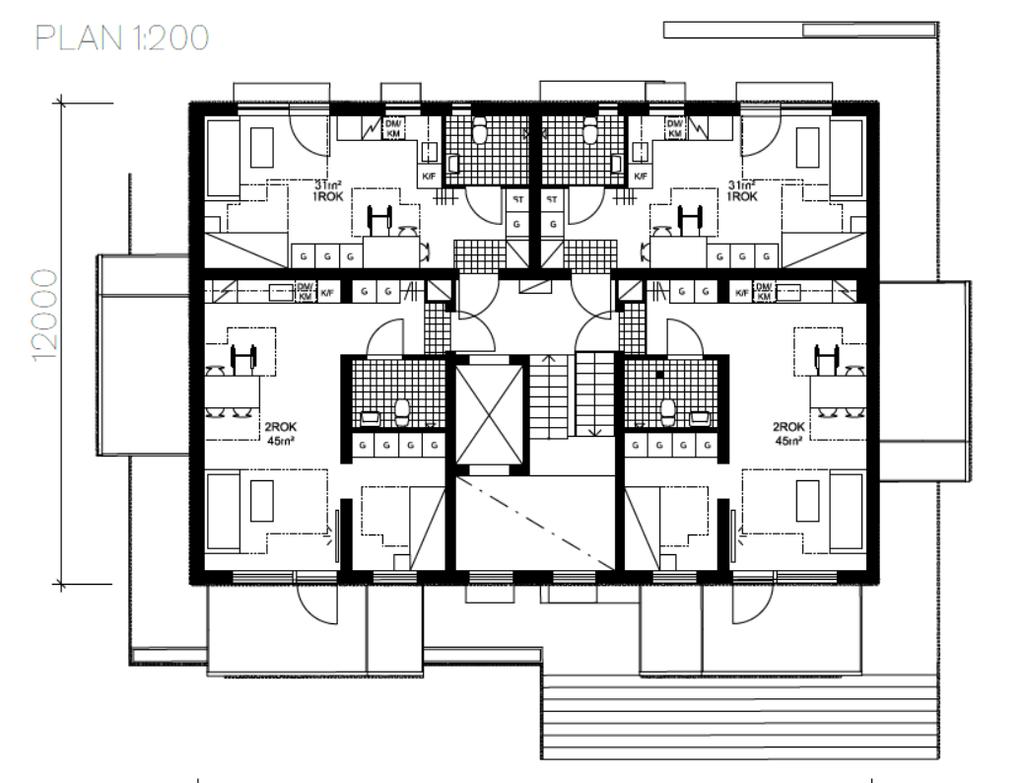

8 Mot Hus 2 Mot E , rev: sid 8 (11) Mot Jakobsgatan Figur 5. Planlösning, hus 1. Mot Pettersbergsgatan Hus 1 Se bilaga 1 och 4. Den ekvivalenta ljudnivån på fasaderna mot E18 och Jakobsgatan uppgår till 63 dba, men överstiger inte 65 dba. Med föreslagen planlösning (Figur 5) klaras riktvärdena för de båda 1:orna (lgh <35 m 2 ) med fasad mot E18 samt 2:orna med fasad mot hus 2. 2:orna mot Jakobsgatan behöver planeras med ljuddämpad sida för hälften av bostadsrummen. Ljuddämpad sida erhålls med tätt räcke och absorbent i tak för 3 lgh och för resterande genom en delvis inglasning av balkong. Sammanlagt blir det 4 st skärmar. Den maximala ljudnivån uppgår till 77 dba för fasader mot Pettersbergsgatan. Med föreslagna åtgärder klaras 70 dba på ljuddämpad sida. En ljuddämpad gemensam uteplats finns på befintlig gård.

9 , rev: sid 9 (11) Hus 2 Se bilaga 2 och 5. Den ekvivalenta ljudnivån är lägre än 60 dba och den maximala ljudnivån är lägre än 70 dba utmed samtliga fasader. Riktvärden innehålls för samtliga lägenheter utan åtgärd. En ljuddämpad gemensam uteplats finns på befintlig gård. 7.3 Hus 3 Se bilaga 3 och 6. Hus 3 är 22 våningar högt. På våning 1 finns inte några bostäder. Där finns istället förråd och tvättstuga. För hus 3 finns två alternativa planlösningar, se Figur 6 och Figur 7. Västra fasaden Mot E18 Östra fasaden Figur 6. Planlösning alt 1, hus 3.

10 , rev: sid 10 (11) Västra fasaden Mot E18 Figur 7. Planlösning alt 2, hus 3. Östra fasaden Vid Hus 3 blir den ekvivalenta ljudnivån över 65 dba vid fasad mot E18. Den maximala ljudnivån är lägre än 70 dba utmed alla fyra fasader. Nedan föreslås placering av de olika planlösningarna med avseende på ljudmiljön. Det totala antalet lägenheter i hus 3 blir då 124. För våning 2 12 kan planlösning 2 användas. De sju mindre 1:orna (lgh 35 dba) klarar riktvärdet om 65 dba. 2:an mot söder har tillgång till ljuddämpad sida för hälften av bostadsrummen utan åtgärd. För våning kan planlösning 1 användas. De två 3:orna mot E18 har tillgång till varsin indragen och inglasad (max 75 %) balkong. De andra två 3:orna tillgång till ljuddämpad sida för hälften av bostadsrummen utan åtgärd. Totalt 18 balkongskärmar. En ljuddämpad gemensam uteplats finns på befintlig gemensam gård. 7.4 Sammanställning av skärmbehov Samtliga lägenheter klarar riktvärdena för trafikbuller vid fasad, antingen genom att riktvärdena uppfylls på samtliga sidor, eller genom att minst hälften av bostadsrummen har ljuddämpad sida. För att klara riktvärdena krävs i några fall delvis inglasning (högst 75 %) av balkonger. I Tabell 6 görs en sammanställning av antalet skärmar som behövs. Kombinationer av alternativen är naturligtvis möjlig, vilket påverkar utfallet. Tabell 6 ska läsas så här för tex hus lägenheter klarar riktvärdet utan andra åtgärder än balkonger + täta räcken + ljudabsorbent i balkongtaket (eller för att de ligger mot en sida med lägre buller). 4 lägenheter behöver kompletteras med en skärm (delvis inglasning, högst 75 %) för att klara riktvärdena. Totalt finns 28 lägenheter i huset. Alla uppfyller riktvärdena.

11 , rev: sid 11 (11) Tabell 6. Sammanställning av antal lägenheter och åtgärdsbehov. Klarar riktvärden Byggnad Utan Med Totalt skärmar skärmar Hus Hus Hus Summa För husen finns gemensamma uteplatser på befintliga gårdar där riktvärdena klaras. 7.5 Ljuddämpande åtgärder Generellt har balkongerna täta räcken och ljudabsorbent i taket. Räckena är 1,2 m över balkonggolvet. De åtgärder som kan komma att behövas för att åstadkomma en ljuddämpad sida för samtliga lägenheter är skärmar på balkonger (högst 75 %). Riktvärdet för uteplatser är 50 dba ekvivalent och 70 dba maximal ljudnivå. Kravet på ekvivalentnivån är svårt att klara för många lägenheter. De boende har tillgång till gemensamma uteplatser på de befintliga gårdarna, där riktvärdena klaras. Upprättad av: Lars Ekström/My Broberg Granskad av: Daniel Svensson

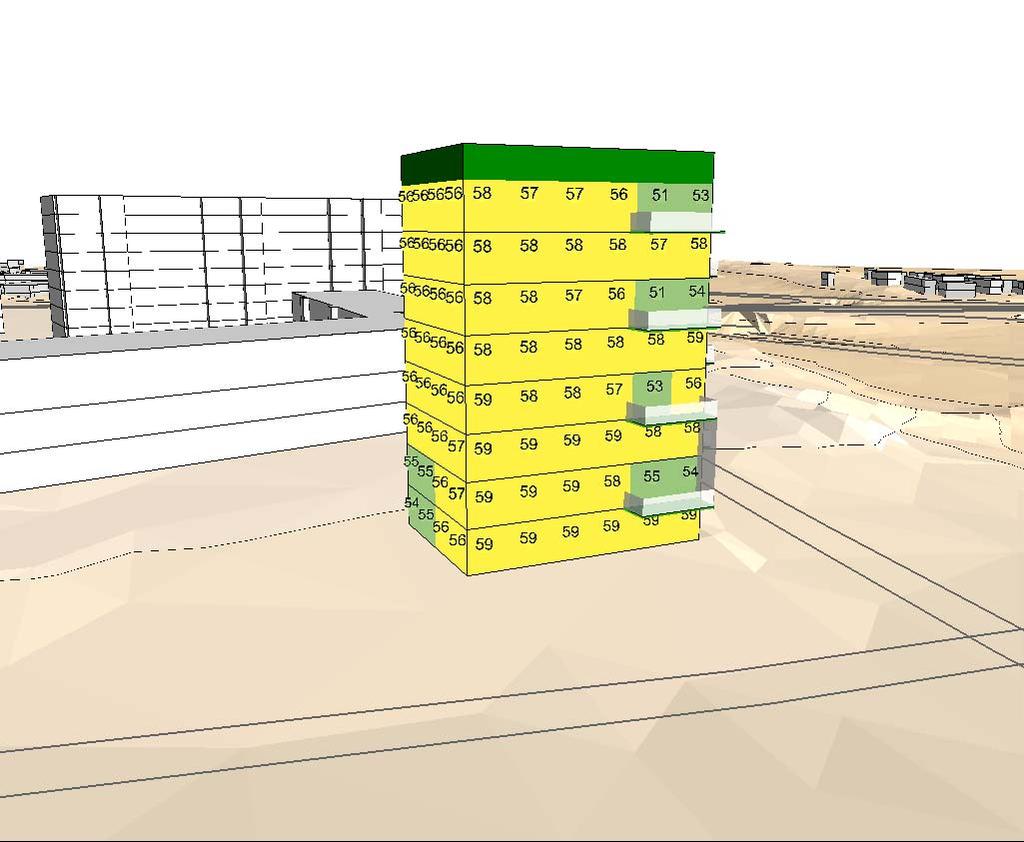

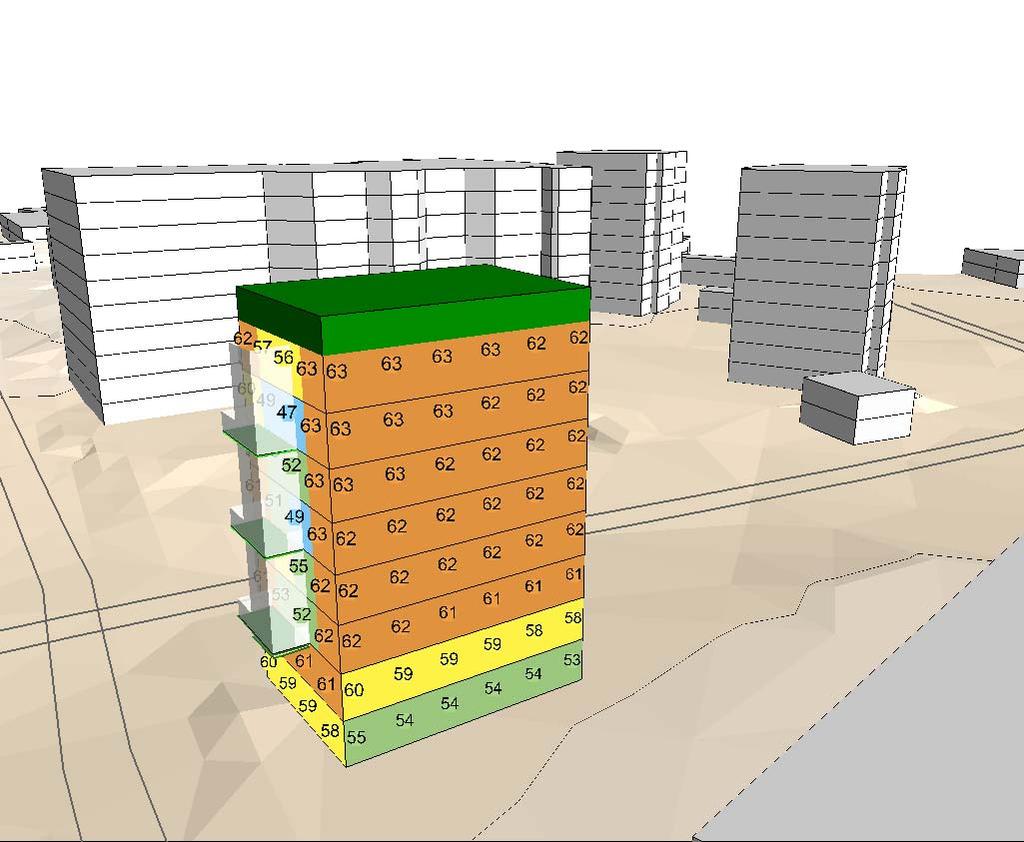

12 Pettersbergsgatan Pettersbergsgatan Jakobsgatan Jakobsgatan Riktvärde 60 dba ekvivalent ljudnivå (65 dba för lgh <35 m2) vid alla fasader eller 55 dba ekvivalent och 70 dba maximal ljudnivå på ljuddämpad sida Ekvivalent ljudnivå för dygn i dba > <= 50 Jakobsgatan Solnavägen 4, Stockholm Tfn , Pettersbergsgatan Jakobsgatan Pettersbergsgatan Urberget 1 Hus 1 Enbart några balkonger visas. MBG LE Rikshem

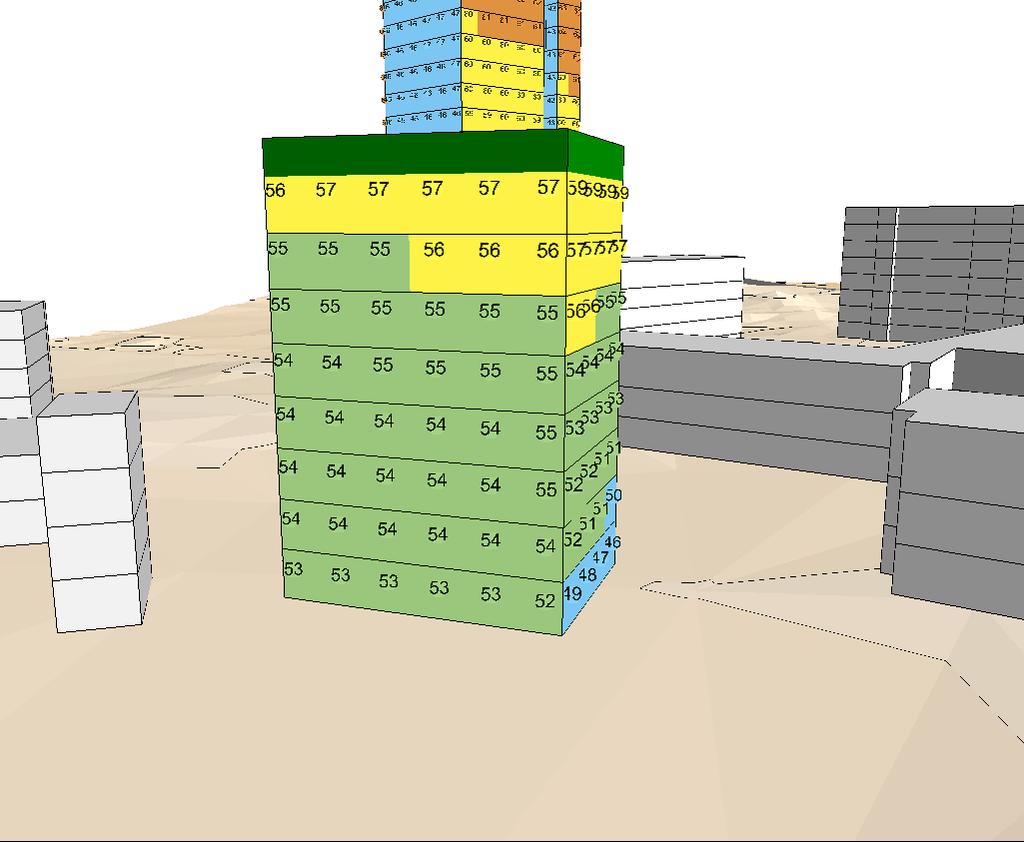

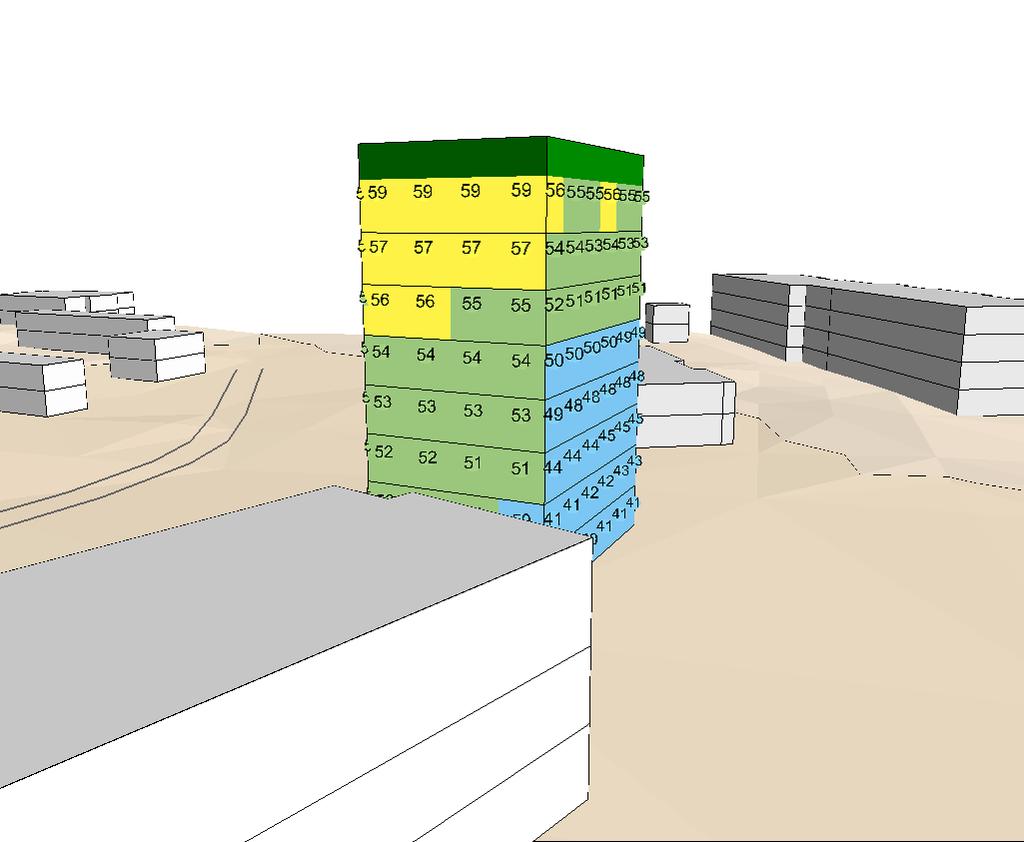

13 Riktvärde 60 dba ekvivalent ljudnivå (65 dba för lgh <35 m2) vid alla fasader eller 55 dba ekvivalent och 70 dba maximal ljudnivå på ljuddämpad sida Ekvivalent ljudnivå för dygn i dba > <= 50 Solnavägen 4, Stockholm Tfn , Urberget 1 Hus 2 MBG LE Rikshem

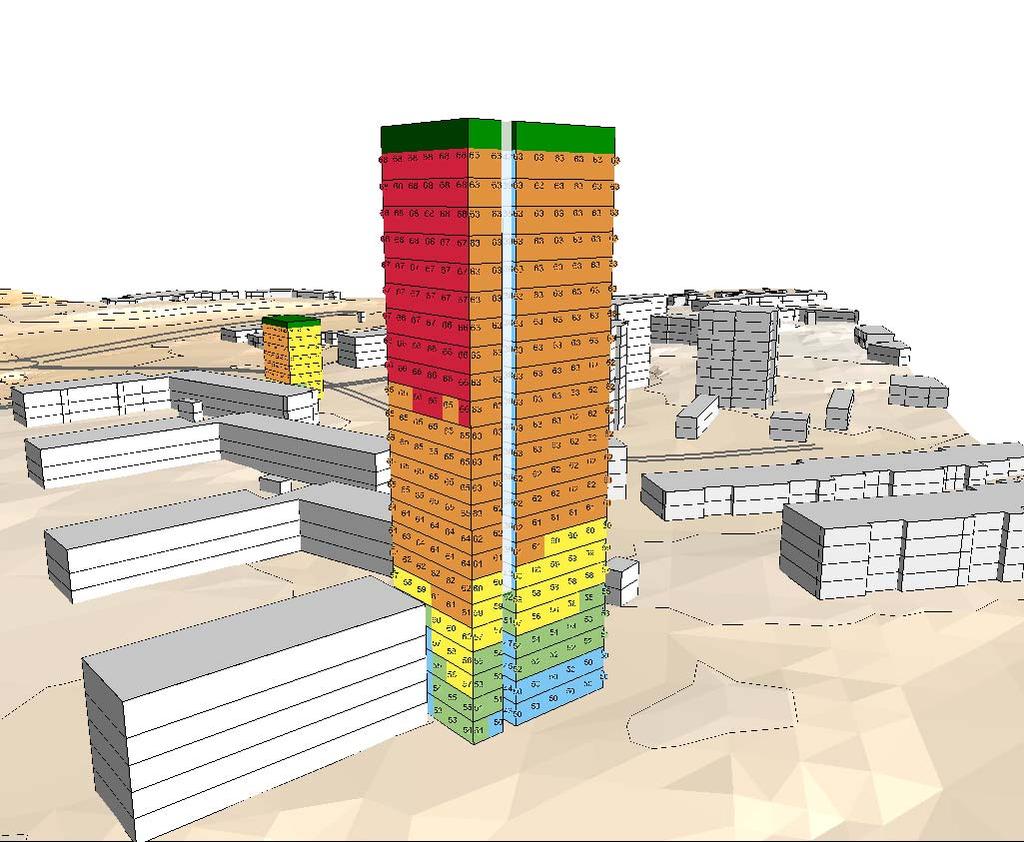

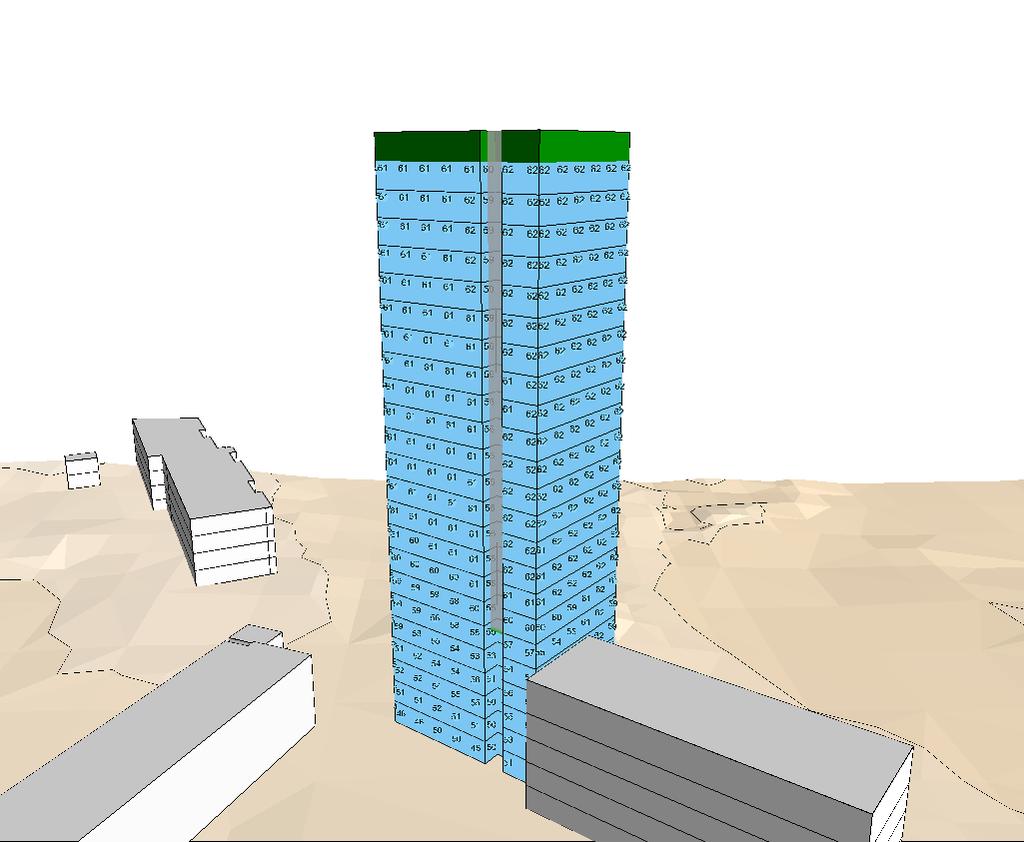

14 E18 -> E18 -> <- E18 <- E18 Riktvärde 60 dba ekvivalent ljudnivå (65 dba för lgh <35 m2) vid alla fasader eller 55 dba ekvivalent och 70 dba maximal ljudnivå på ljuddämpad sida Ekvivalent ljudnivå för dygn i dba > <= 50 Solnavägen 4, Stockholm Tfn , Urberget 1 Hus 3 Inverkan av balkonger utan inglasning ej medräknad MBG LE Rikshem < <= < <= < <= < <= < <= < <= < <= < <= < <= < <= < <= < <= < <= < <=

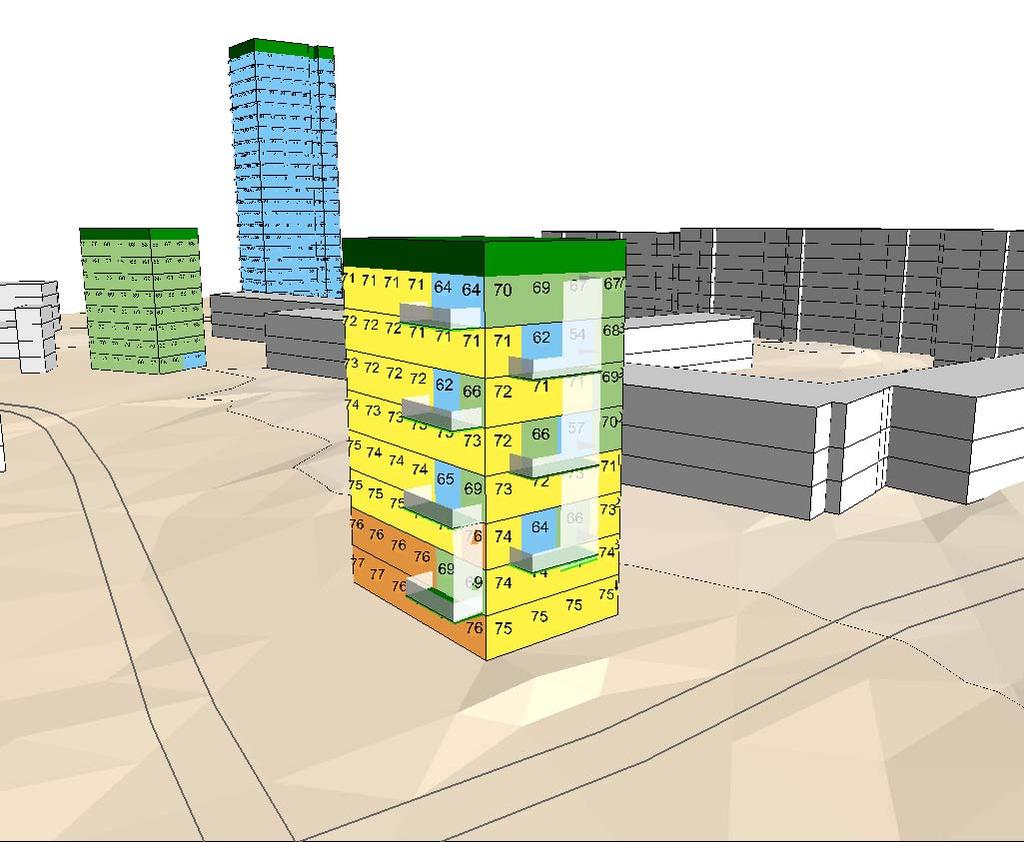

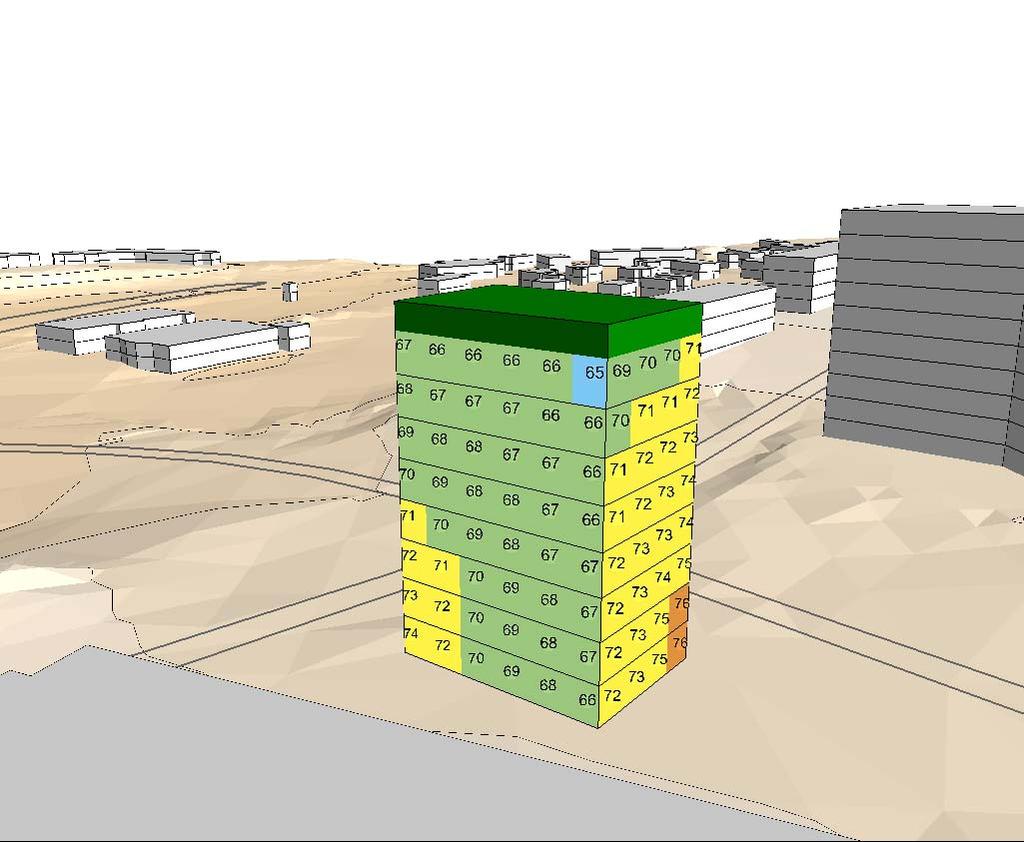

15 Pettersbergsgatan Pettersbergsgatan Jakobsgatan Jakobsgatan Riktvärde 70 dba maximal ljudnivå på ljuddämpad sida Maximal ljudnivå i dba > <= 65 Jakobsgatan Solnavägen 4, Stockholm Tfn , Pettersbergsgatan Jakobsgatan Pettersbergsgatan Urberget 1 Hus 1 Enbart några balkonger visas MBG LE Rikshem

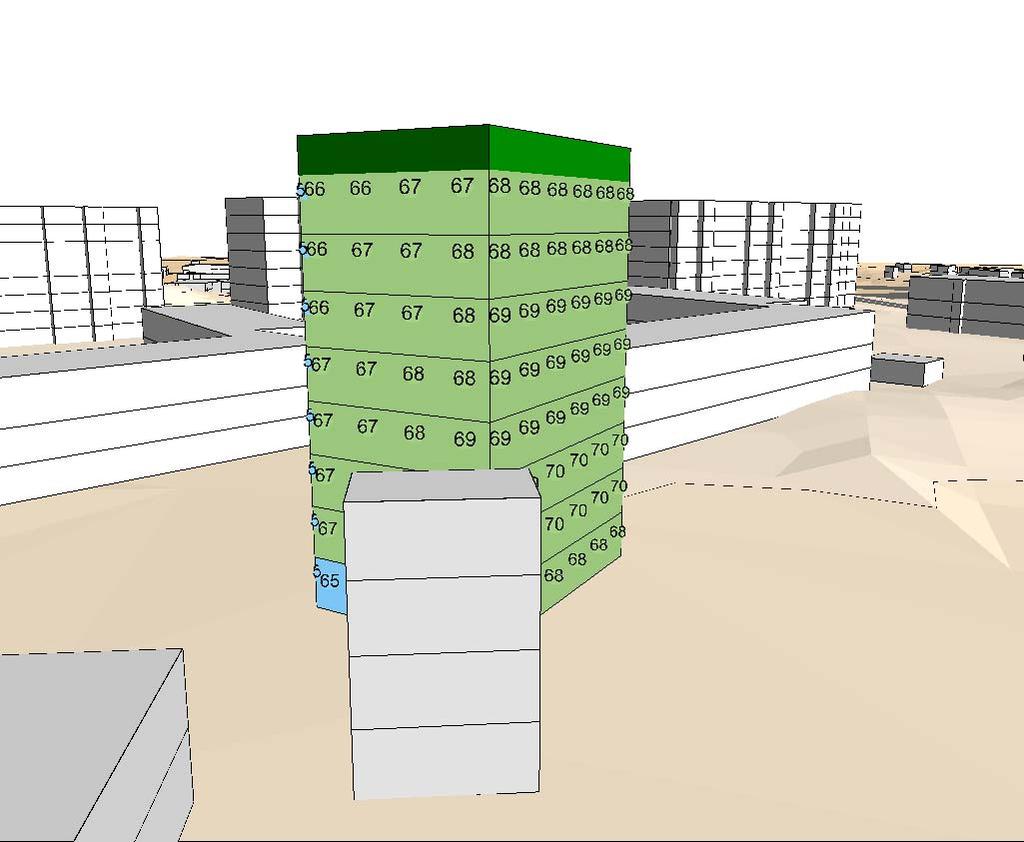

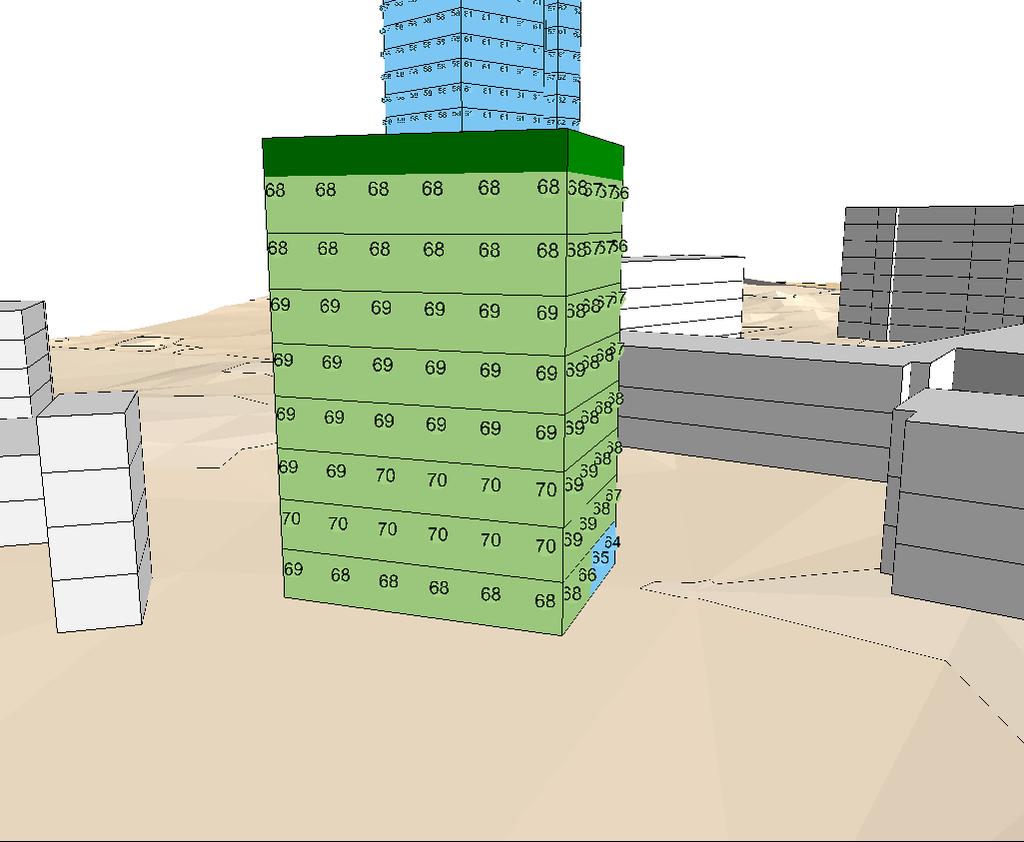

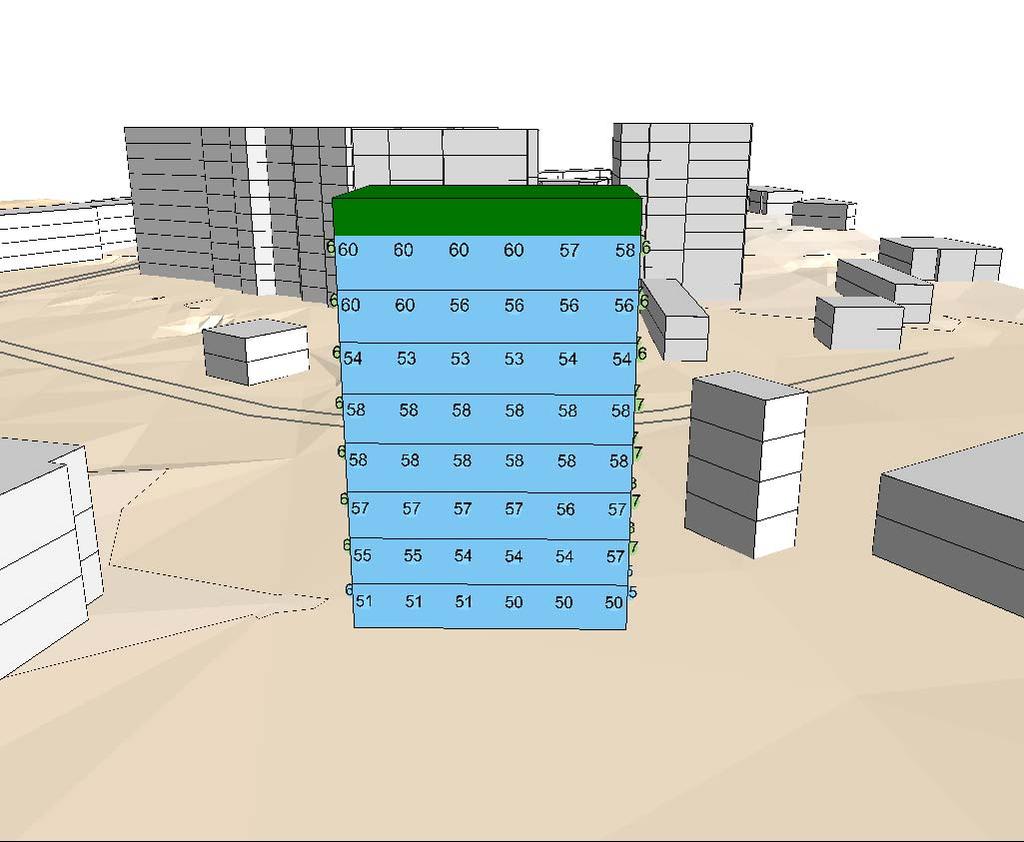

16 Riktvärde 70 dba maximal ljudnivå på ljuddämpad sida Maximal ljudnivå i dba > <= 65 Solnavägen 4, Stockholm Tfn , Urberget 1 Hus 2 MBG LE Rikshem

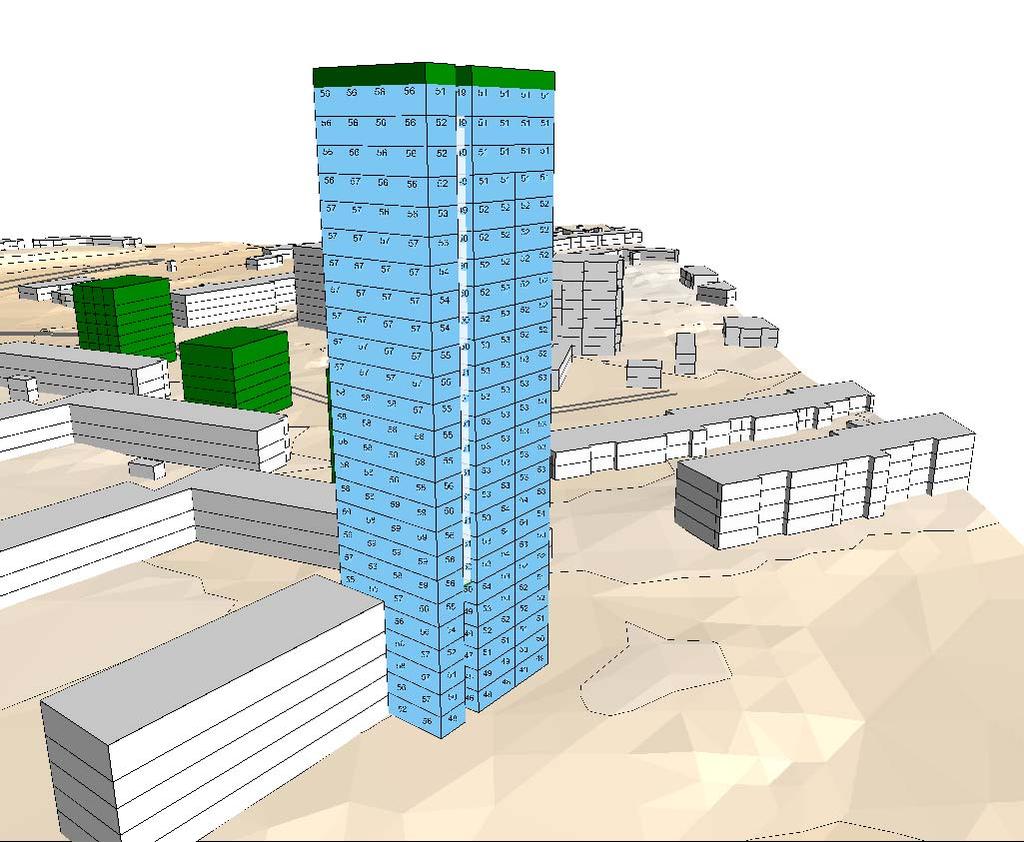

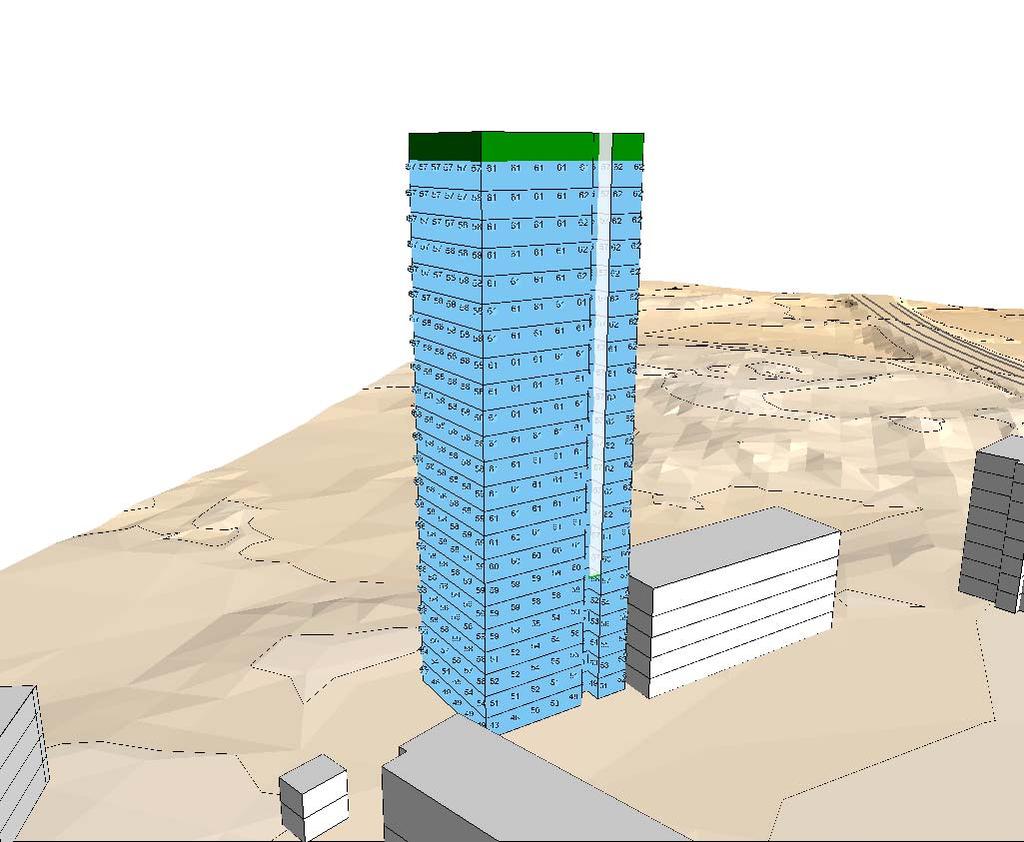

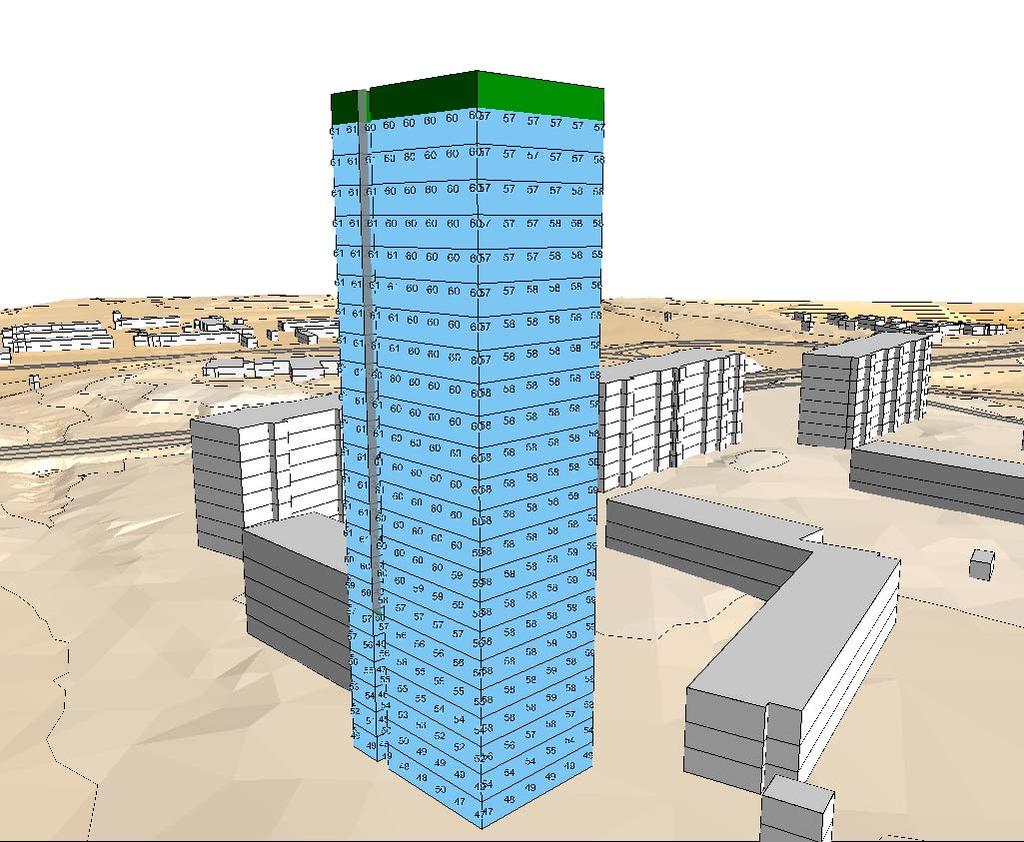

17 E18 -> E18 -> Riktvärde 70 dba maximal ljudnivå på ljuddämpad sida <- E18 <- E18 Maximal ljudnivå i dba > <= 65 Solnavägen 4, Stockholm Tfn , Urberget 1 Hus 3 LE DSN Rikshem

18 Ekvivalent ljudnivå 1,5 m över mark. År Ekvivalent ljudnivå för dygn i dba > <= A3 Skala 1: m Maximal ljudnivå 1,5 m över mark. År Maximal ljudnivå i dba > <= 65 5:e högsta passage Riktvärden för uteplatser 50 dba ekvivalent ljudnivå för dygn. Riktvärdet avser frifältsvärde. Riktvärde 70 dba maximal ljudnivå Riktvärdet avser frifältsvärde. 2 1 År 2040 Ej frifältsvärden Solnavägen 4, Stockholm Tfn , A3 Skala 1: m MBG Rikshem LE
