1 Rapport nummer: r02 Datum: rev Urberget 1, Västerås Utredning av omgivningsbuller för detaljplan L:\2014\ JC Urberget 1, Västerås, Structor Miljöteknik AB\Rapporter\ r02 Urberget 1 Bullerutredning inför ny Dp.3.docx Bild: 3D-vy över planförslag, White Arkitekter AB Beställare: Rikshem Att: Mats Söderberg Sigurdsgatan VÄSTERÅS Vår uppdragsansvarige: Lars Ekström lars.ekstrom@structor.se, Solnavägen 4, STOCKHOLM, Org.nr Tel:

2 rev , sid 2 (12) Sammanfattning Structor Akustik har av Mats Söderberg på Rikshem genom Structor Miljöteknik fått i uppdrag att utreda omgivningsbuller vid ny bebyggelse på fastigheten Urberget 1 i Västerås inför ny detaljplan. Planförslaget avser nybyggnation av fyra punkthus för bostäder, exponerade för vägtrafikbuller. Beroende på vilken planlösning som väljs innehåller byggnaderna sammanlagt lägenheter. För projektet gäller bedömningsgrunder enligt regeringens förordning om trafikbuller (2015:216). Samtliga lägenheter klarar riktvärdena för trafikbuller vid fasad, antingen genom att riktvärdena uppfylls på samtliga sidor, eller genom att minst hälften av bostadsrummen har ljuddämpad sida. Se avsnitt 7. För att klara riktvärdena krävs i några fall delvis inglasning av balkonger, dock mindre än 75 %. Två alternativa planlösningar har tagits fram för byggnaderna. I tabellen görs en sammanställning av antalet skärmar som behövs. För planlösning alternativ 1 behövs åtgärder vid 9 % av lägenheterna. Med planlösning alternativ 2 behövs åtgärder vid 10 % av lägenheterna. Kombinationer av alternativen är naturligtvis möjlig, vilket påverkar utfallet. Klarar riktvärden Planlösning alternativ 1 Planlösning alternativ 2 Byggnad Utan Med Totalt Utan Med Totalt skärmar skärmar skärmar skärmar Torn Torn Torn Torn Summa Gemensamma uteplatser finns på befintliga gårdar där riktvärdena klaras. Ljudnivån vid fasad är strax över 60 dba på mest utsatta fasad. Ljudnivån inomhus klaras med en genomtänkt kombination av fönster, fasad och uteluftsdon.

3 rev , sid 3 (12) Innehållsförteckning 1 BAKGRUND BEDÖMNINGSGRUNDER NYBYGGNATION AV BOSTÄDER UNDERLAG BERÄKNINGSFÖRUTSÄTTNINGAR TRAFIKUPPGIFTER RESULTAT KOMMENTARER PLANFÖRSLAG, ÅR TORN TORN SAMMANSTÄLLNING AV SKÄRMBEHOV LJUDDÄMPANDE ÅTGÄRDER UTEPLATSER...12 BILAGA 1-9 Rev : Skiftade planlösningar för torn 4. Reviderat antal våningar för torn 3 och 4.

4 rev , sid 4 (12) 1 Bakgrund Structor Akustik har av Mats Söderberg på Rikshem genom Structor Miljöteknik fått i uppdrag att utreda omgivningsbuller vid ny bebyggelse på fastigheten Urberget 1 i Västerås. Syftet med utredningen är att ge underlag för ny detaljplan. Fastigheten Urberget 1 i stadsdelen Pettersberg ligger strax söder om E18 och väster om Vallbyleden. Idag finns där sju stycken trevånings lamellhus i vinkel samt tre stycken åttavånings lamellhus som bildar gårdar med grönytor. Husen är från 60-talet. Rikshem planerar att förtäta området med fyra nya punkthus. Beroende på vilken planlösning som väljs innehåller byggnaderna sammanlagt lägenheter. Området är utpekat som mycket värdefull bebyggelse och känslan i området ska bevaras. Likaså kommer de stora gröna gårdsytorna att bevaras. Kvarteret har nära till Pettersbergs centrum där en stomlinje för kollektivtrafik finns. Området är mycket levande med stor rörelse av människor. Där finns verksamheter såsom butik, förskolelokal och föreningslokaler. Figur 1. Översiktsbild med planområde markerat med röd cirkel, Hitta.se.

5 rev , sid 5 (12) Figur 2. Satellitbild över fastigheten Urberget 1, Google Maps. 2 Bedömningsgrunder nybyggnation av bostäder Regeringen har angett riktvärden för trafikbuller vid bostadsbyggnader i förordningen om trafikbuller 1. Den trädde i kraft och gäller för planer påbörjade från och med Planen för Urberget 1 påbörjades tidigare, men ett nytt planuppdrag kommer att ges. Därmed kommer riktvärden enligt förordningen att gälla. Riktvärden: vid nybyggnation av bostäder bör buller från spårtrafik och vägar inte överskrida Utrymme Högsta trafikbullernivå (dba frifält) Ekvivalent ljudnivå Maximal ljudnivå Utomhus (frifältsvärde) vid fasad 55/ 60 a - på uteplats b a) För bostad om högst 35 m 2 gäller det högre värdet b) Bör inte överskridas med mer än 10 dba fem ggr/ timme kl 06:00-22:00 Om ljudnivån vid fasad överskrider tabellens värden bör minst hälften av bostadsrummen ha tillgång till en sida där dygnsekvivalent ljudnivå är under 55 dba och maximal under 70 dba kl 22:00-06:00. Med bostadsrum avses rum för daglig samvaro och rum för sömn, ej kök. 1 Svensk författningssamling SFS 2015:216, Förordning om trafikbuller vid bostadsbyggnader

6 rev , sid 6 (12) Inomhus i lägenheterna gäller Boverkets Byggregler, BBR. Dessa föreskriver riktvärdena L Aeq 30 dba och L AFMax 45 dba. Riktvärdet för maxnivå gäller kl 22:00-06:00 och ska inte överskridas med mer än 10 dba högst fem ggr/ natt. 3 Underlag Följande underlag har använts vid beräkningarna: Digital grundkarta över aktuellt område inköpt av Structor Akustik, Situationsplan erhållen av White Arkitekter, Trafikuppgifter för vägtrafik erhållna från Västerås kommun, Omgivande bebyggelse har getts schablonhöjder efter okulär besiktning via eniro.se Besök på platsen 4 Beräkningsförutsättningar Ljudnivåerna har beräknats utifrån en digital terrängmodell med programmet SoundPLAN 7.4 i enlighet med den Nordiska beräkningsmodellen för vägtrafik (NV 4653). Modellen tar hänsyn till terräng, byggnader, marktyp och trafikflöden. Modellen förutsätter också väderförhållanden som motsvarar svag medvind i alla riktningar. Beräkningarna vid fasad har utförts med 3 reflexer och i markplan med 2 reflexer. Ljudutbredning över mark har beräknats till punkter på höjden 1,5 m över mark med en täthet om 3 x 3 m. 5 Trafikuppgifter Nedan redovisas använda trafikuppgifter. Erhållna flöden avseende 2014 har räknats upp med 2 % per år så att de motsvarar år Tabell 1. Trafikflöden år 2030 Sträcka Antal fordon/ åmd [st] Skyltad hastighet [km/h] Andel tunga fordon [%] E Vallbyleden Jakobsgatan Pettersbergsgatan Resultat Beräkningsresultaten framgår av bilaga 1-9 och är beskrivna nedan i kapitel 7. I bilagorna redovisas ljudutbredningen med färgade fält. Färgskalan är så att gränsen mellan grönt och gult motsvarar 55 dba dygnsekvivalent ljudnivå respektive 70 dba maximal ljudnivå. Tabell 2. Bilagda ljudutbredningskartor Nr Beräkningstyp Beräkningsfall 1-4 Fasad/3D-vy Ekvivalent ljudnivå från vägtrafik Torn Fasad/3D-vy Maximal ljudnivå från vägtrafik Torn 1-4 5:e högsta passage 9 Utbredning 1,5 m över mark Ekvivalent resp maximal ljudnivå från vägtrafik Planförslag Riktvärden är angivna som frifältsvärde. Ett frifältsvärde anger infallande ljudnivå i en punkt utan reflex i egen fasad. Redovisade ljudnivåerna vid fasad är frifältsvärden. I utbredningsberäkningarna redovisas ljudnivå inklusive inverkan av reflexer i egen fasad, d.v.s. inte frifältsvärden.

7 rev , sid 7 (12) 7 Kommentarer Fastigheten är idag exponerad för buller norrifrån från E18, från Vallbymotet och Vallbyleden i öster samt Pettersbergsgatan i söder. Riktvärdet för trafikbuller inomhus kan uppfyllas för samtliga planerade bostadshus med lämpligt val av fönster, fasad och uteluftsdon. Fasadisoleringen bör detaljstuderas i samband med projekteringen. 7.1 Planförslag, år 2030 I Figur 3 visas situationsplanen med de nya byggnaderna. Fyra punkthus planeras i områdets södra kant. De benämns torn 1-4 och är markerade med färgade rektanglar Figur 3. Översikt över planförslaget med tornen numrerade. 7.2 Torn 1-3 Torn 1 är åtta, torn 2 sex och torn 3 sju våningar höga. På våning 1, entréplanet, finns inte några bostäder. Där finns istället förråd, tvättstuga och en lokal. För dem finns två alternativa planlösningar, se Figur 4 och Figur 5. I bilaga 3 och 7 är torn 3 högre, men har senare sänkts med en våning.

8 rev , sid 8 (12) Mot E18 Figur 4. Planlösning alt 1. Mot Jakobsgatan Mot E18 Figur 5. Planlösning alt 2. Mot Jakobsgatan

9 rev , sid 9 (12) Torn 1 Se bilaga 1 och 5. Den ekvivalenta ljudnivån på fasaderna mot E18 och Jakobsgatan är högre än 55 dba, men överstiger inte 60 dba (utan andra bullerskydd än balkongerna med täta räcken). Med planlösning 1 (Figur 4) klaras riktvärdena för 3:orna i hörnet mot Jakobsgatan (norr) genom en hörnskärm. Den behöver dock vara större än i bilaga 1, men betydligt mindre än att 75 % av balkongen är inglasad. På fasaden mot Jakobsgatan klaras riktvärdet för 3:orna med en hel avskärmning mellan lägenheternas balkonger samt en delvis inglasning. Sammanlagt blir det 14 st skärmar. Med planlösning 2 (Figur 5) klaras riktvärdet för 2:orna i hörnet mot Jakobsgatan (norr) med en skärm enligt bilaga 1. Övriga lägenheter med ekvivalent ljudnivå över 55 dba är mindre än 35 m 2, därmed gäller riktvärdet 60 dba. Sammanlagt blir det 7 st skärmar. På de övriga två fasaderna är ekvivalent ljudnivå lägre än 55 dba. Den maximala ljudnivån är lägre än 70 dba utmed alla fyra fasader Torn 2 Se bilaga 2 och 6. Den ekvivalenta ljudnivån är lägre än 55 dba utmed samtliga fasader, utom på översta våningen mot Jakobsgatan. Där beräknas den till 56 dba. Med 2 skärmar enligt bilaga 2 klaras riktvärdena för planlösning 1 genom att hälften av bostadsrummen ligger mot ljuddämpad sida. För planlösning 2 behövs 1 skärm. Den maximala ljudnivån är lägre än 70 dba utmed alla fyra fasader utom på nedersta våningen mot Pettersbergsgatan. Där är dock den ekvivalenta ljudnivån lägre än 55 dba, så riktvärdena klaras Torn 3 Se bilaga 3 och 7. Den ekvivalenta ljudnivån är lägre än 55 dba utmed samtliga fasader. För både planlösning 1 och 2 behövs 1 st skärm för att klara 55 dba. Den maximala ljudnivån är lägre än 70 dba utmed alla fyra fasader. 7.3 Torn 4 Se bilaga 4 och 8. Torn 4 är 24 våningar högt. På våning 1-3, finns inte några bostäder. Där finns istället förråd, tvättstuga och en lokaler. Även för torn 4 finns två alternativa planlösningar, se Figur 6 och Figur 7. I bilaga 4 och 8 är torn 8 högre, men har senare sänkts med en våning.

10 rev , sid 10 (12) Västra fasaden Figur 6. Planlösning alt 1. Östra fasaden Västra fasaden Figur 7. Planlösning alt 2. Östra fasaden

11 rev , sid 11 (12) Vid torn 4 blir den ekvivalenta ljudnivån något över 60 dba vid fasad mot E18. På stora delar av långsidorna överskrider ekvivalent ljudnivå 55 dba, men inte 60 dba. De två 3:orna/ plan mot E18 har tillgång till varsin indragen balkong. Mot denna kan ljuddämpad sida om högst 55 dba ekvivalent ljudnivå skapas. Långsida mot öster: Med planlösning 1 behövs ingen ytterligare skärmning på östra fasaden eftersom det är små lägenheter och riktvärdet 60 dba gäller. För planlösning 1 behövs inga skärmar. 3:orna i planlösning 2 ges ljuddämpad sida genom en avskärmning mellan balkongerna samt en delvis inglasning, totalt 15 st. Långsida mot väster: På västra långsidan ligger i båda planlösningarna små lägenheter som klarar riktvärdet 60 dba ekvivalent ljudnivå. Den maximala ljudnivån är lägre än 70 dba utmed alla fyra fasader. 7.4 Sammanställning av skärmbehov Samtliga lägenheter klarar riktvärdena för trafikbuller vid fasad, antingen genom att riktvärdena uppfylls på samtliga sidor, eller genom att minst hälften av bostadsrummen har ljuddämpad sida. För att klara riktvärdena krävs i några fall delvis inglasning (högst 75 %) av balkonger. Två alternativa planlösningar har tagits fram för byggnaderna. I Tabell 3 görs en sammanställning av antalet skärmar som behövs. För planlösning alternativ 1 behövs åtgärder vid 9 % av lägenheterna. Med planlösning alternativ 2 behövs åtgärder vid 10 % av lägenheterna. Kombinationer av alternativen är naturligtvis möjlig, vilket påverkar utfallet. Tabell 3 ska läsas så här för tex hus 1. Planlösning alt 1: 21 lägenheter klarar riktvärdet utan andra åtgärder än balkonger + täta räcken + ljudabsorbent i balkongtaket (eller för att de ligger mot en sida med lägre buller). 14 lägenheter behöver kompletteras med en skärm (delvis inglasning, högst 75 %) för att klara riktvärdena. Totalt finns 35 lägenheter i huset. Alla uppfyller riktvärdena. Planlösning alt 2: 49 lägenheter klarar riktvärdet utan andra åtgärder än balkonger + täta räcken + ljudabsorbent i balkongtaket (eller för att de ligger mot en sida med lägre buller). 7 lägenheter behöver kompletteras med en skärm (delvis inglasning, högst 75 %) för att klara riktvärdena. Totalt finns 56 lägenheter i huset. Alla uppfyller riktvärdena. Tabell 3. Sammanställning av antal lägenheter och åtgärdsbehov. Klarar riktvärden Planlösning alternativ 1 Planlösning alternativ 2 Byggnad Utan Med Totalt Utan Med Totalt skärmar skärmar skärmar skärmar Torn Torn Torn Torn Summa Gemensamma uteplatser finns på befintliga gårdar där riktvärdena klaras.

12 rev , sid 12 (12) 7.5 Ljuddämpande åtgärder Generellt har balkongerna täta räcken och ljudabsorbent i taket. Räckena är 1,2 m över balkonggolvet. De åtgärder som kan komma att behövas för att åstadkomma en ljuddämpad sida för samtliga lägenheter är skärmar på balkonger. På några ställen utförs de som hela avskärmningar mellan två lägenheters balkonger kompletterad med delvis inglasning av balkongerna (högst 75 %). På torn 1-3 behövs skärmar i hörnet mot norr. 7.6 Uteplatser Riktvärdet för uteplatser är 50 dba ekvivalent och 70 dba maximal ljudnivå. Kravet på ekvivalentnivån är svårt att klara för många lägenheter. De boende har tillgång till gemensamma uteplatser på de befintliga gårdarna, där riktvärdena klaras. Upprättad av: Lars Ekström Granskad av: Daniel Svensson

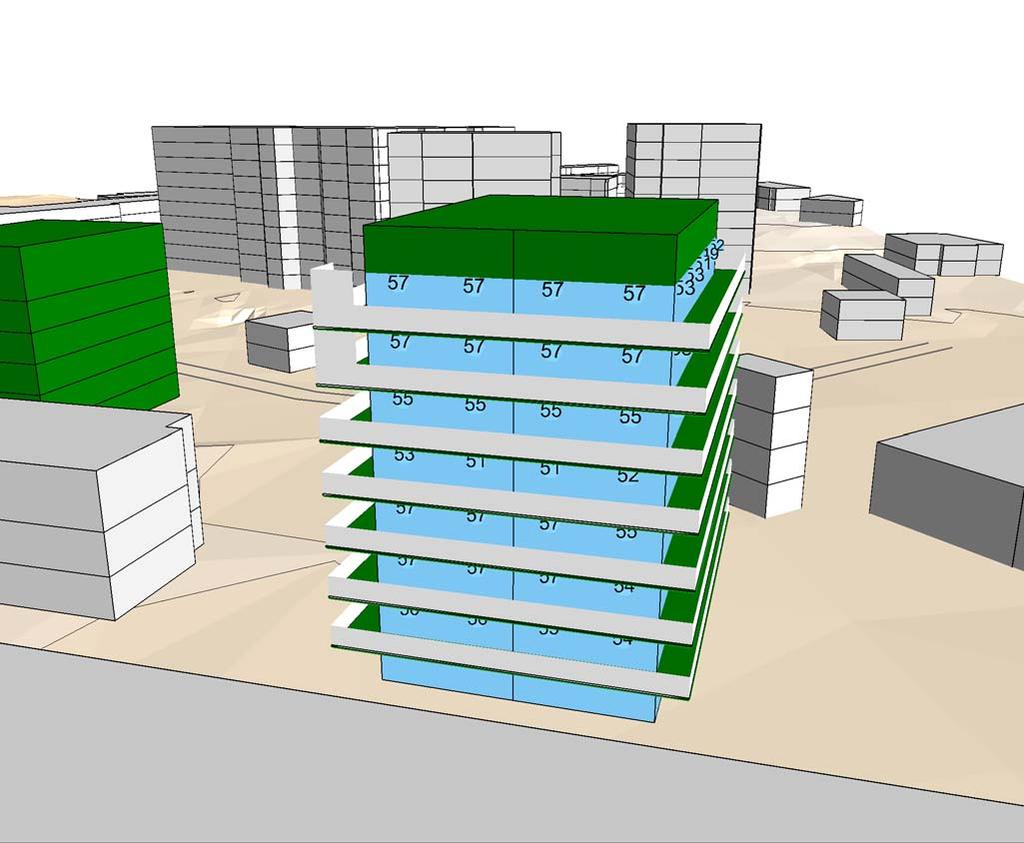

13 Pettersbergsgatan Jakobsgatan Riktvärde 55 dba ekvivalent ljudnivå (60 dba för lgh <35 m2) vid alla fasader eller 55 dba ekvivalent och 70 dba maximal ljudnivå på ljuddämpad sida Ekvivalent ljudnivå för dygn i dba > <= 50 Solnavägen 4, Stockholm Tfn , Urberget 1 Torn 1 LE DSN Rikshem

14 E18 -> E18 -> Riktvärde 55 dba ekvivalent ljudnivå (60 dba för lgh <35 m2) vid alla fasader eller 55 dba ekvivalent och 70 dba maximal ljudnivå på ljuddämpad sida Ekvivalent ljudnivå för dygn i dba > <= 50 Solnavägen 4, Stockholm Tfn , Urberget 1 Torn 2 LE DSN Rikshem

15 Riktvärde 55 dba ekvivalent ljudnivå (60 dba för lgh <35 m2) vid alla fasader eller 55 dba ekvivalent och 70 dba maximal ljudnivå på ljuddämpad sida Ekvivalent ljudnivå för dygn i dba > <= 50 Solnavägen 4, Stockholm Tfn , Urberget 1 Torn 3 LE DSN Rikshem

16 E18 -> E18 -> <- E18 <- E18 Riktvärde 55 dba ekvivalent ljudnivå (60 dba för lgh <35 m2) vid alla fasader eller 55 dba ekvivalent och 70 dba maximal ljudnivå på ljuddämpad sida Ekvivalent ljudnivå för dygn i dba > <= 50 Solnavägen 4, Stockholm Tfn , Urberget 1 Torn 4 LE DSN Rikshem

17 Riktvärde 70 dba maximal ljudnivå på ljuddämpad sida Maximal ljudnivå i dba > <= 65 Solnavägen 4, Stockholm Tfn , Urberget 1 Torn 1 LE DSN Rikshem

21 Ekvivalent ljudnivå 1,5 m över mark. År Ekvivalent ljudnivå för dygn i dba > <= 50 4 Jakobsgatan Pettersbergsgatan A3 Skala 1: m Maximal ljudnivå 1,5 m över mark. År Jakobsgatan Maximal ljudnivå i dba > <= 65 5:e högsta passage Riktvärden för uteplatser 50 dba ekvivalent ljudnivå för dygn. Riktvärdet avser frifältsvärde. Riktvärde 70 dba maximal ljudnivå Riktvärdet avser frifältsvärde Urberget 1, Västerås Solnavägen 4, Stockholm Tfn , Pettersbergsgatan År 2030 Ej frifältsvärden A3 Skala 1: m LE Rikshem DSN
