1 RAPPORT: r01 DATUM: PROJEKT: Kv Gillet, Eskilstuna kommun Bullerutredning BESTÄLLARE: UPPDRAGSANSVARIG: Tema Björn Odéen Box Stockholm Lisa Johansson Tel: Epost: D:\Projekt\ Kv Gillet Tema\Rapporter\ kv Gillet bullerutredning.docx

2 Sa a fatt i g Inom kv Gillet i Eskilstuna kommun planeras nya bostäder, vårdboende och förskola. Området exponeras för trafikbuller från Holmenleden och Eskilstunavägen. Johansson Akustik har på uppdrag av Tema tagit fram en trafikbullerutredning för kvarteret som redovisas i denna rapport. Utredningen utgör underlag till detaljplanens miljöbedömning. De flesta bostäder klarar trafikbullerförordningens riktvärden utan åtgärder. Åtta lägenheter behöver tätt räcke och absorbent i balkongtak för att skapa en bullerskyddad sida och åtta lägenheter behöver delvis inglasning av balkong. Tolv av lägenheterna i vårdboendet får en bullerskyddad sida bakom glasskärm mellan burspråk, detta föreslås då privata balkonger kan vara olämpligt på vårdboenden. Samtliga bostäder får tillgång till egen eller en gemensam bullerskyddad uteplats. Vårdboendet får gemensam bullerskyddad balkong på varje våningsplan. Även förskolegården blir bullerskyddad. Med de föreslagna åtgärderna klaras trafikbullerförordningens riktvärden för samtliga bostäder. Innehåll 1. Bakgrund Bedömningsgrunder trafikbuller Indata Beräkningsförutsättningar Resultat och förslag på åtgärder Punkthus mot Holmenleden Punkthus mot Eskilstunaån Vårdboende/förskola Uteplatser Ljudnivå inomhus r01 kv GIllet - bullerutredning 2(8)

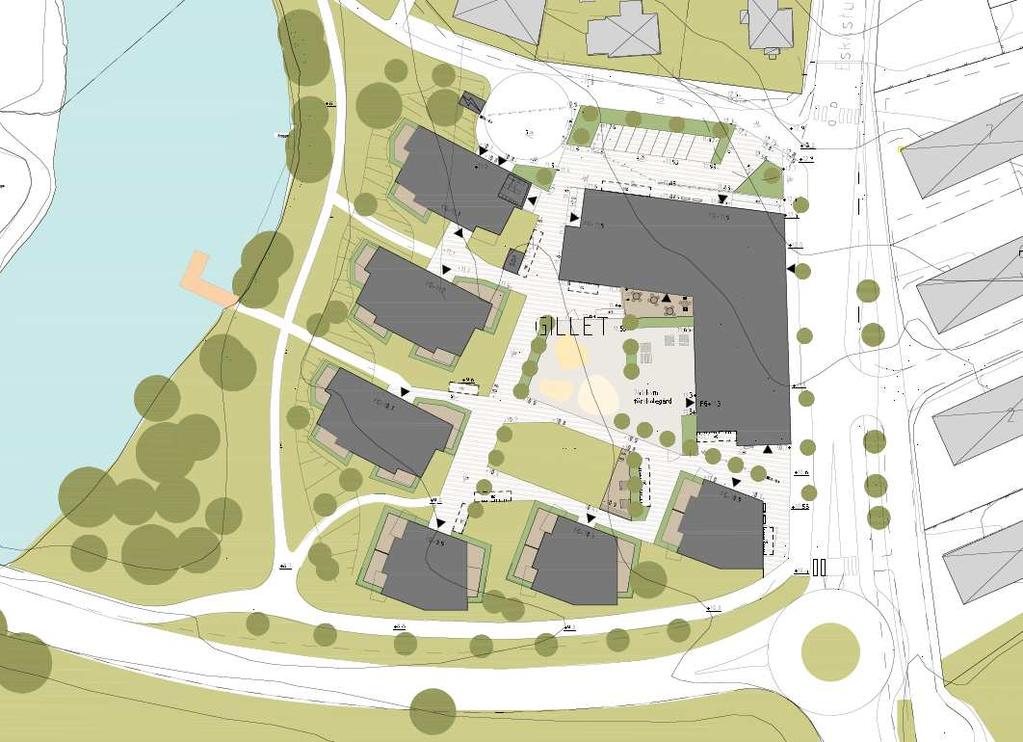

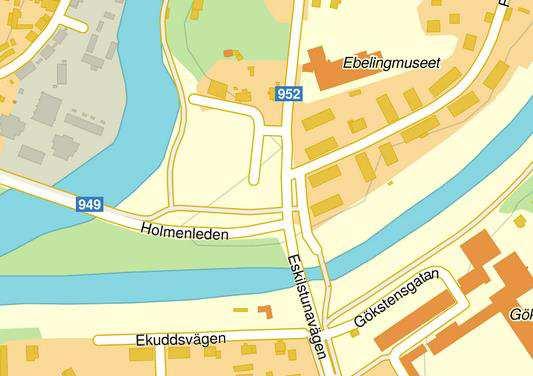

3 1. Bakgrund Inom kvarteret Gillet i Eskilstuna kommun planeras nya bostäder, vårdboende och förskola. Kvarteret exponeras för buller från vägtrafik. En bullerutredning har därför tagits fram som redovisas i denna rapport. Utredningen utgör underlag för detaljplanens miljöbedömning. Figur 1. Planområdet med omgivningar. Karta från Mot Eskilstunavägen planeras ett vinkelhus med vårdboende och ev förskola. Utöver det planeras sex flerbostadshus på 3 4 våningar. Figur 2. Situationsplan. Tema, daterad r01 kv GIllet - bullerutredning 3(8)

4 2. Bedömningsgrunder trafikbuller Den 1 juni 2015 trädde en ny förordning om trafikbuller i kraft. Förordningen gäller för planer som påbörjats efter den 2 januari Förordningen innehåller följande riktvärden: Tabell 1. Riktvärden som inte bör överskridas vid byggnation av bostäder (SFS 2015:216) Vid fasad utanför minst hälften av bostadsrummen Vid uteplats (kan vara gemensam) Dygnsekvivalent ljudnivå 55 dba 50 dba Maximal ljudnivå 70 dba (kl 06-22) Samtliga värden avser frifältsvärden. För lägenheter upp till 35 kvm gäller att riktvärdet 60 dba dygnsekvivalent ljudnivå inte bör överskridas vid fasad. Överskrids 60 dba ska lägenheterna ha tillgång till en bullerskyddad sida utanför minst hälften av bostadsrummen där 55 dba inte överskrids. Överskrids riktvärdet 55 dba (eller 60 dba för små lägenheter) vid någon del av bostadens fasad ska maxnivån inte överskrida 70 dba nattetid (kl 22 06) på den bullerskyddade sidan. Boverket a ger i ett PM, Frågor o h svar o uller daterat att riktvärdet för maxnivå på bullerskyddad sida kan överskridas upp till 5 ggr per natt, med som mest 10 dba, och att det för vägtrafik avser maxnivåer från tung trafik och inte personbilar. 3. Indata Trafiksiffror har erhållits från Eskilstuna kommun. 1 I kommunens rapport är flödena angivna för årsvardagsdygn (ÅVDT). För bullerberäkningar används årsmedeldygn (ÅDT) som antas vara 10 % lägre än vardagsdygnstrafiken. Trafikflöden är därefter uppräknade med 1 % årligen 2 till år Tabell 2. Trafikflöden som använts i beräkningarna Vägsträckning ÅVDT (mätår) ÅDT 2030 Andel tung trafik Hastighet Holmenleden (2011) ,5 % 50 km/h Eskilstunavägen söder om Holmenleden Eskilstunavägen norr om Holmenleden (2013) % 50 km/h (2011) % 30 km/h 11 Eskilstuna kommun, Trafik i Eskilstuna, Trafikverket, Prognos för persontrafiken, r01 kv GIllet - bullerutredning 4(8)

5 4. Beräkningsförutsättningar Beräkningarna är utförda i enlighet med den nordiska beräkningsmodellen för buller från vägtrafik. Modellen tar hänsyn till trafikflöden, hastighet, andel tung trafik, marktyp, terräng samt skärmning och reflexer från byggnader. Beräkningen antar meteorologiska förhållanden som motsvarar svag medvind i samtliga riktningar vilket innebär att ljudet brer ut sig relativt långt. Modellen är giltig upp till 300 m avstånd från vägen, därefter tenderar modellen att överskatta ljudnivåerna. För att beräkna effekten av inglasning har modellen ISO 9613 använts då den kan hantera skärmar som inte går ned till marken på ett bättre sätt än modellen för vägtrafikbuller. Beräkningarna är utförda i programmet SoundPlan Resultat och förslag på åtgärder Beräknade värden redovisas i bilaga Dygnsekvivalent ljudnivå på markplan och högsta nivå vid fasad 2. Maximal ljudnivå på markplan och högsta nivå vid fasad 3. Dygnsekvivalent ljudnivå vid fasad, 3D-vy 4. Dygnsekvivalent ljudnivå vid fasad, 3D-vy I avsnitten nedan redovisas typplan för de bullerexponerade husen och ges förslag på bullerskydd där så krävs Punkthus mot Holmenleden Fasader mot Holmenleden och Eskilstunavägen exponeras för ljudnivåer över riktvärdet 55 dba, som mest för knappt 65 dba. I figuren nedan visas fasader som exponeras för nivåer över riktvärdet och ges förslag på åtgärder. Lägenheter med balkong mot norr behöver inga åtgärder r01 kv GIllet - bullerutredning 5(8)

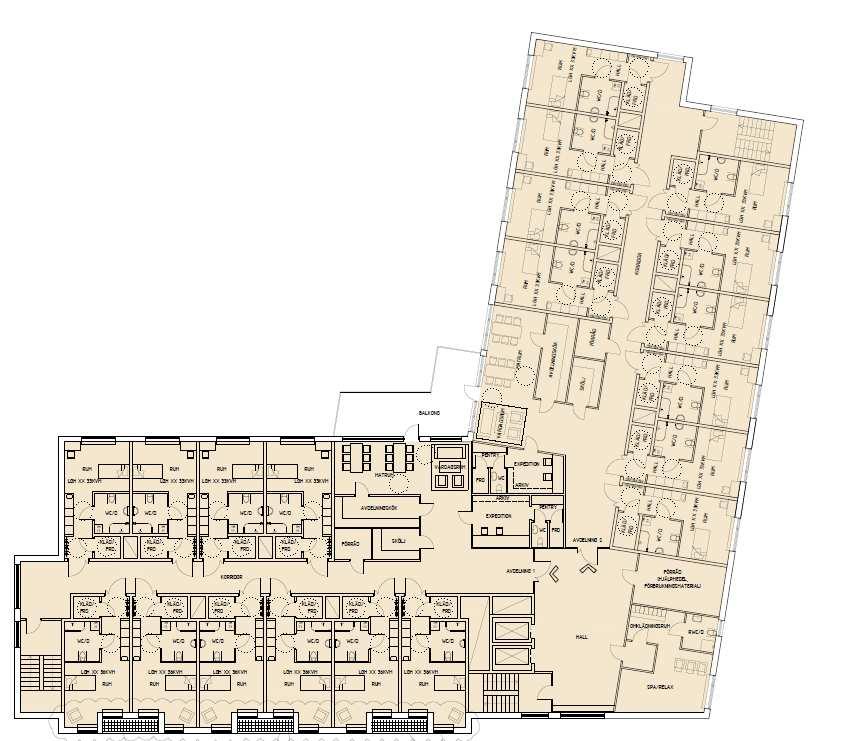

6 Förslag till åtgärder: Bullerexponerad fasad. Tätt räcke och absorbent i balkongtak. Delvis inglasning av balkong (75%). Absorbent i balkongtak. Delvis inglasning av balkong (75 %), balkongen förlängs eller flyttas så att även sovrum blir bullerskyddad. Absorbent i balkongtak. Bullerexponerade uteplatser på markplan skärmas med lokal skärm mot gatan. Med ovanstående åtgärder klaras såväl 55 dba dygnsekvivalent nivå som 70 dba maxnivå på den bullerskyddade sidan Punkthus mot Eskilstunaån De tre punkthusen mot Eskilstunaån exponeras inte för nivåer över riktvärdet 55 dba dygnsekvivalent ljudnivå vid någon fasad. Därmed behövs inga bullerdämpande åtgärder vid dessa hus Vårdboende/förskola Vinkelhuset mot Eskilstunavägen exponeras för ljudnivåer om ca 65 dba ekvivalentnivå mot gatan. I huset planeras en förskola på bottenvåningen. För förskolor finns inga riktvärden för ljudnivå vid fasad. Förskolans vistelseytor ligger på gårdssidan och är skyddad mot trafikbuller. Riktvärdet 50 dba ekvivalentnivå klaras på i stort sett hela förskolegården. På plan 1 2 planeras ett vårdboende med rum mot gatan och mot gården. Normalrummen är 33 kvm stora medan rummen med burspråk är 36 kvm. Gemensamma umgängesytor och balkonger och uteplats planeras mot gården som är skyddad från trafikbuller. I figuren nedan visas fasader som exponeras för över riktvärdet 55 dba och ges förslag på åtgärder r01 kv GIllet - bullerutredning 6(8)

7 Två lägenheter per plan exponeras för ekvivalenta nivåer mellan dba. Dessa lägenheter är 33 kvm stora, varvid riktvärdet är 60 dba. Inga åtgärder krävs. Sex lägenheter per plan exponeras för nivåer om knappt 65 dba vid fasad. Samtliga lägenheter får en bullerskyddad sida med möjlighet till vädring bakom ventilerad inglasning. Figur 3. Utformning av ventilerad inglasning för att skapa bullerskyddad sida r01 kv GIllet - bullerutredning 7(8)

8 Principen med inglasningen är att ge samma effekt som en delvis inglasad balkong för att skapa en bullerskyddad sida. Då privata balkonger kan vara olämpliga på ett vårdboende skapas i stället en bullerskyddad sida genom inglasning mellan burspråk. Inglasningen är öppen nedtill och ovantill för att möjliggöra ett bra luftflöde. Inglasningen ger drygt 10 dba dämpning av ekvivalentnivån och drygt 15 dba dämpning av maxnivån. Figur 4. Dygnsekvivalent ljudnivå vid fasad med burspråk och inglasningar. Figur 5. Maximal ljudnivå vid fasad med burspråk och inglasningar. Bakom inglasningen klaras således riktvärdena 55 dba dygnsekvivalent nivå och 70 dba maxnivå nattetid Uteplatser Vissa bostäder har bullerexponerade balkonger. Det finns dock en gemensam uteplats på gården där riktvärdena 50 dba dygnsekvivalent nivå och 70 dba maxnivå, klaras. Därmed uppfylls kraven i trafikbullerförordningen. 6. Ljudnivå inomhus För att klara BBR-krav rörande ljudnivåer inomhus från trafik krävs en noggrann dimensionering av bostädernas fasadkonstruktion, fönster, fönsterdörrar och ventilation. Särskilt viktigt är detta för bostäder mot Holmenleden och Eskilstunavägen som är de mest bullerexponerade. Dimensionering av fasadisolering bör ske i samråd med akustiker r01 kv GIllet - bullerutredning 8(8)

9 Ekvivalent ljudnivå (dba) > Bedömningsgrunder Vid fasad: Riktvärde 55 dba dygnsekvivalent ljudnivå. Om riktvärdet överskrids ska bostaden ha tillgång till en bullerskyddad sida utanför hälften av bostadsrummen. För lägenheter upp till 35 kvm gäller riktvärdet 60 dba. Vid uteplats: Riktvärde 50 dba dygnsekvivalent ljudnivå. På förskolegård: Riktvärde 50 dba dagekvivalent ljudnivå. Skala (A3) 1: m kv Gillet Dygnsekvivalent ljudnivå på markplan, 1,5 m över mark och högsta nivå vid fasad. Trafikscenario år r Tema

10 Maximal ljudnivå (dba) > Bedömningsgrunder Vid fasad: Riktvärde 70 dba maxnivå nattetid vid bullerskyddad sida. Vid uteplats: Riktvärde 70 dba maxnivå dag- och kvällstid. Skala (A3) 1: m kv Gillet Maximal ljudnivå på markplan, 1,5 m över mark och högsta nivå vid fasad. Trafikscenario år r Tema Maximal ljudnivå (dba) >

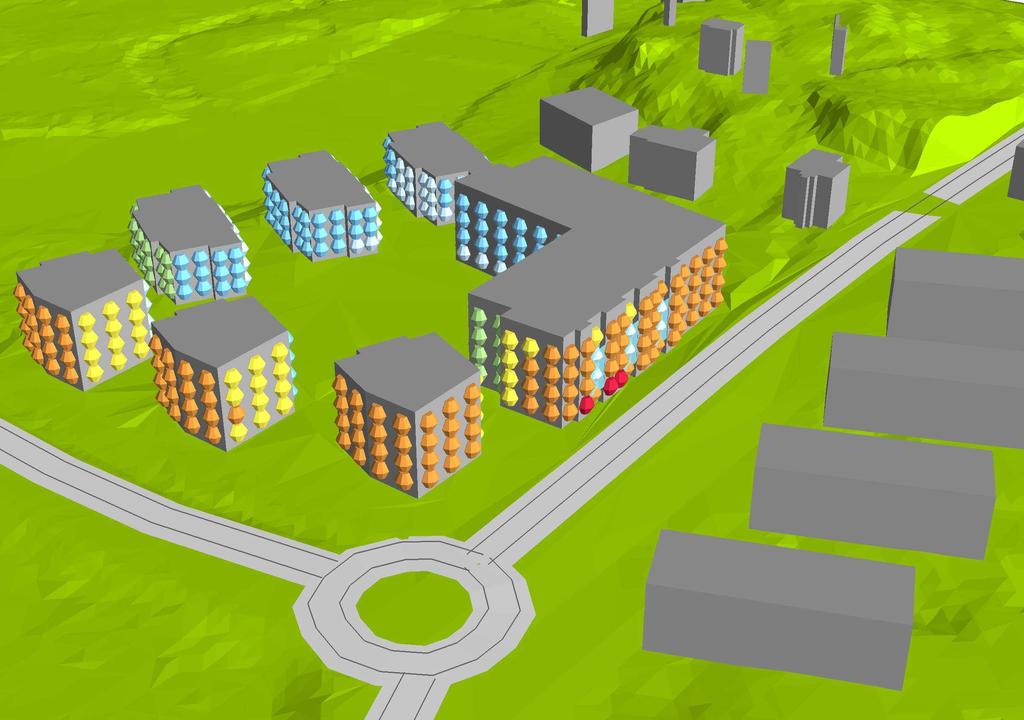

11 Ekvivalent ljudnivå (dba) > Bedömningsgrunder Vid fasad: Riktvärde 55 dba dygnsekvivalent ljudnivå. Om riktvärdet överskrids ska bostaden ha tillgång till en bullerskyddad sida utanför hälften av bostadsrummen. För lägenheter upp till 35 kvm gäller riktvärdet 60 dba. Skala (A3) 1: m kv Gillet Dygnsekvivalent ljudnivå vid fasad. Vy från sydost. Trafikscenario år r Tema

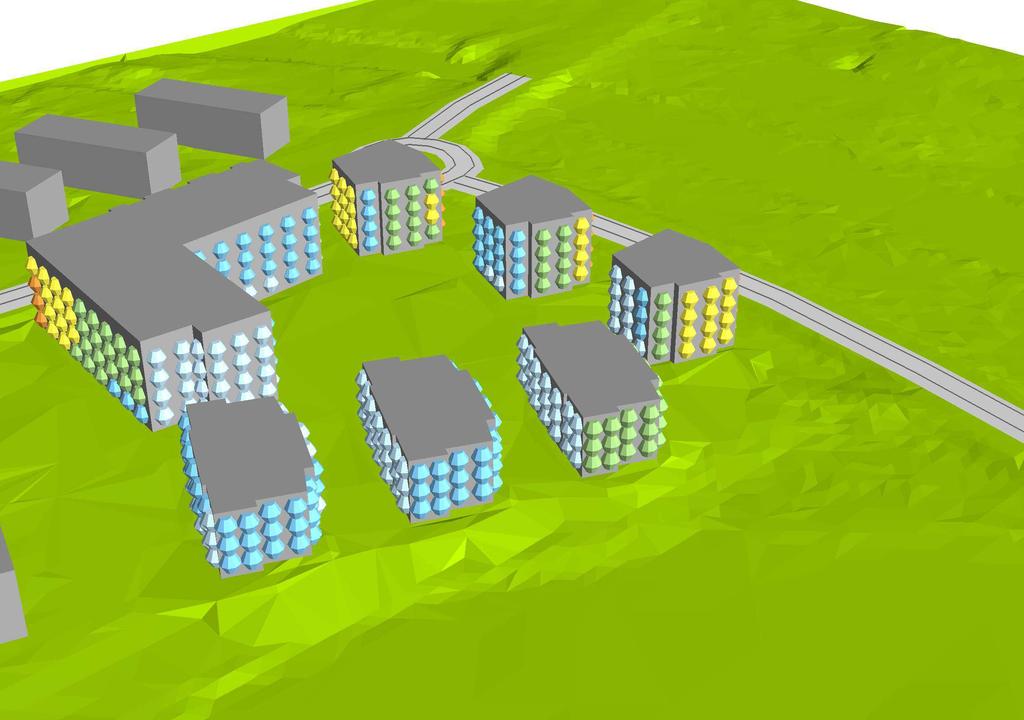

12 Ekvivalent ljudnivå (dba) > Bedömningsgrunder Vid fasad: Riktvärde 55 dba dygnsekvivalent ljudnivå. Om riktvärdet överskrids ska bostaden ha tillgång till en bullerskyddad sida utanför hälften av bostadsrummen. För lägenheter upp till 35 kvm gäller riktvärdet 60 dba. Skala (A3) 1: m kv Gillet Dygnsekvivalent ljudnivå vid fasad, vy från nordväst Trafikscenario år r Tema
