1 RAPPORT UTREDNING BULLERPÅVERKAN FISKEBY. BULLER FRÅN BOLLPLAN SLUTRAPPORT

2

3 Sammanfattning I denna rapport redovisas beräknade ljudnivåer från en fotbollsmatch med publik. Beräkningarna visar att det krävs en 2 m hög bullerskyddsskärm på toppen av den befintliga bullervallen för att riktvärdet 45 dba för kväll inte ska överskridas vid de närmaste planerade bostäderna. Om en högtalaranläggning används, finns det risk att riktvärdet överskrids. För att minska risken för detta ska högtalarna vara riktade från de befintliga och planerade bostäder som ligger närmast bollplanen, samt ha ett mindre bullerskydd bakom högtalarna. I denna utredning har det inte kontrollerats om en högtalaranläggning kommer att användas. Innehållsförteckning 1 Inledning Förklaring av akustiska begrepp Ekvivalent och momentan ljudnivå Avståndslagen Addition av ljudnivåer Riktvärden Placering av fotbollsplanen Beräkningsförutsättningar Resultat Slutsats Bullerskydd (10)

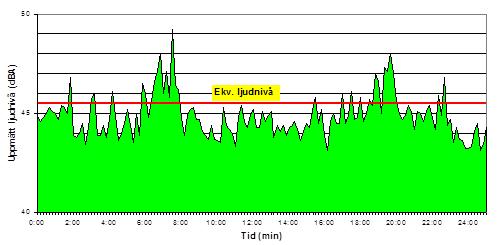

4 1 Inledning Norrköpings kommun ska ta fram en detaljplan för ett nytt bostadsområde i Fiskeby väster om Finspångsvägen, planområdet omfattar även befintligt område Tråbrunna. Väster om planområdet finns en nybyggd fotbollsplan. Detta PM beskriver vilken ljudnivå match och träning på den nya fotbollsplanen kan förväntas ge upphov till vid närliggande befintliga bostadsbyggnader samt nya planerade bostäder. Även förslag på bulleråtgärder anges för att minska bullerpåverkan från fotbollsplanen. 2 Förklaring av akustiska begrepp 2.1 Ekvivalent och momentan ljudnivå Med ekvivalent ljudnivå menas den genomsnittliga ljudnivån under en viss tidsperiod medan den maximala momentana ljudnivån är den högsta ljudnivån under samma tidsperiod, se figur 1. Max. momentan ljudnivå Figur 1. Exempel med ekvivalent och maximal momentan ljudnivå. Ovanstående figur visar en uppmätt ljudnivå som varierar mellan ca 43 och 49 dba under en 25 minuters period. Den ekvivalenta ljudnivån är i exemplet 45,5 dba. 2.2 Avståndslagen Ljudnivån minskar med avståndet från bullerkällor enligt nedanstående samband. L p2 = L p1 20 log r 2/r1 Vilket ger att ljudnivån avtar med 6 dba per avståndsfördubbling. Exempel: Ljudnivån Lp 1 på avståndet r 1 = 1m uppmättes till 85 dba. På avståndet r 2 = 100 m beräknas ljudnivån Lp 2 till 45 dba (85-40 = 45 dba). I verkligheten är det även fler faktorer som påverkar ljudutbredningen. 4(10)

5 2.3 Addition av ljudnivåer Ljudbidragen från alla bullerkällor adderas logaritmiskt. I tabell 1 visas ett exempel på höjningen av ljudnivån med flera likadana bullerkällor. Tabell 1. Tabellen visar sambandet mellan antalet bullerkällor och ljudnivån Antal lika bullerkällor Total ljudnivåökning Riktvärden I Sverige finns inga nationella riktvärden för buller till omgivande bebyggelse orsakade av mänskliga aktiviteter såsom ljud från fotbollsplaner. Vid några tidigare tillfällen har miljömyndigheter (främst kommunala) valt att åberopa riktvärden för externt industribuller även för mänsklig aktivitet såsom ljud från lekplatser och fotbollsplaner. Naturvårdsverket och Boverket publicerade i april 2015 nya vägledningar för industri- och annat verksamhetsbuller. I frågor och svar på Naturvårdsverkets och Boverkets hemsidor anges att riktvärdena grundar sig på forskningsunderlag gällande buller från teknisk utrustning, fasta installationer och industrier. Naturvårdsverket anger att de i dagsläget inte har underlag att fastslå att samma riktvärden kan tillämpas för mänsklig aktivitet såsom musik, tal och liknande. Boverket anger att vägledningen inte omfattar ljud alstrade av människor t ex ljud från publik och spelare på fotbollsplaner. Vi har ändå i denna utredning valt att jämföra beräknade värden med Naturvårdsverkets rapport 6538 april 2015 med titeln Vägledning om industri- och annat verksamhetsbuller, då det inte finns några vägledande riktvärden för buller från fotbollsplaner. I rapporten anges att följande riktvärden gäller som utgångspunkt vid olägenhetsbedömning vid bostäder, skolor och förskolor: - Vardagar dagtid kl 06-18: L eq 50 dba - Kvällstid kl samt lör-, sön- och helgdagar kl 06-18: L eq 45 dba (- Natt kl 22-06: L eq 40 dba och L Fmax 55 dba, vi förutsätter att verksamhet ej bedrivs nattetid) - Vid bostäder gäller riktvärdena vid fasad, vid uteplats och vid andra ytor för utevistelse i bostadens närhet. 5(10)

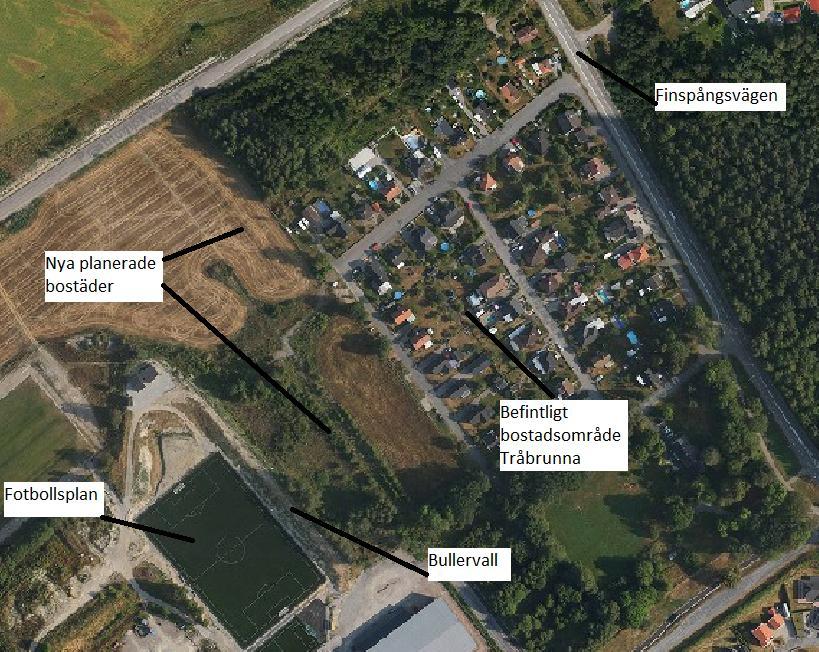

6 4 Placering av fotbollsplanen Nedan visade placering av fotbollsplanen ligger till grund för bullerberäkningen. Figur 2. Bild med placering av fotbollsplanen och dess närområde. 5 Beräkningsförutsättningar Bullerberäkning har utförts med hjälp av programvaran SondPLAN version 7.3, vilken tillämpar tillämpliga delar av den nordiska beräkningsmodellen för externt industribuller, DAL 32. Indata till beräkningen utgörs av en markmodell med laserdata 2 m grid samt fastighetskartan. Nya planerade bostäder har även lagts till i beräkningarna. I laserdatat fanns även den ca 4 m höga vallen på nordöstra sidan av fotbollsplanen med. Ljudkällor i beräkningen utgörs av ljudeffektnivå från spelare och publik samt ljud från domarens visselpipa. Indata bl.a. hämtats från handboken Stöyhandboka rev 2005, SFI (Statens Forurensningstilsyn, d.v.s. norska naturvårdsverket), [1], samt rapporten Mätningar av ljudnivå från fotbollsmatcher för damherr samt pojklag vid Qviding FIF inför planering av Härlanda idrottsplats 2009 (Rapport Gärdhagen Akustik AB, R A daterad 11 juli 2008), [2]. I beräkningarna har följande ljudeffektnivåer L WA använts för beräkning av ekvivalent ljudnivå: - 85 dba för en fotbollsspelare - 85 dba för en tränare - 74 dba för en åskådare placerad sittande på slänten eller stående på toppen av bullervallen dba för en domare inklusive tystare visselpipa (L WAmax 108 dba). Uppmätta skillnader i ljudnivå mellan dam-, herr- respektive juniormatcher har hämtats från [2]. 6(10)

7 Beräkningarna representerar ljudnivåer från en vanlig fotbollsmatch såsom herrseniorer/- juniorer med 11-mannalag och ca 200 personer i publiken. I beräkningarna är även två tränare och en domare medräknade. Detta har bedömts vara den typ av match som orsakar högst ljudnivå av de matcher som förekommer regelbundet. Beräknade ljudnivåer är på 2 och 4,8 meters höjd för att representera markplan och andra våningen (en trappa). De nya bostäderna planeras i upp till två våningar. 6 Resultat Ljudnivån från en fotbollsmatch kan variera av flera olika skäl det kan t ex bero på vilka lag det är som möts, hur matchen utvecklas och hur aktiva tränare och publik är. Beräknade nivåer avser genomsnittliga normala ljudnivåer från spelare, tränare, domare och publik såsom rop, applåder, visslingar och liknande. Vi har inte medräknat ljud från teknisk utrustning som publiken ibland medför till matcher såsom megafoner, högtryckstutor och liknande. Beräkningsresultatet avser höjden 2 m och 4,8 m och redovisas i bilagor, se tabell 2. Tabell 2. De bilagor som medföljer rapporten. Beräknad ljudnivå för herrmatch. Bilaga AK01 AK02 AK03 Kommentar Beräknad ekvivalent ljudnivå utan skärm och med planerade bostäder, 2 m över mark. Beräknad ekvivalent ljudnivå utan skärm och utan planerade bostäder, 4,8 m över mark. Beräknad ekvivalent ljudnivå med 2 m hög skärm och utan planerade bostäder, 4,8 m över mark. Med ljudnivå vid fasad för närmaste planerade bostäder. Beräkningarna visar att ljudnivån överstiger riktvärdet 45 dba för kväll vid de närmaste planerade bostäderna utan skärm. För de befintliga bostäderna klaras riktvärdena då dessa ligger längre från fotbollsplanen. Vi har ritat ut placeringen av de planerade bostäderna från en skiss. De planerade bostäderna är ca 50 m från kanten på fotbollsplanen och befintliga bostäder är på ca 150 m avstånd. Den högsta beräknade ekvivalenta ljudnivån är 48 dba för bottenvåning och 49 dba för andra våningen för det närmaste huset, se figur 3. 7(10)

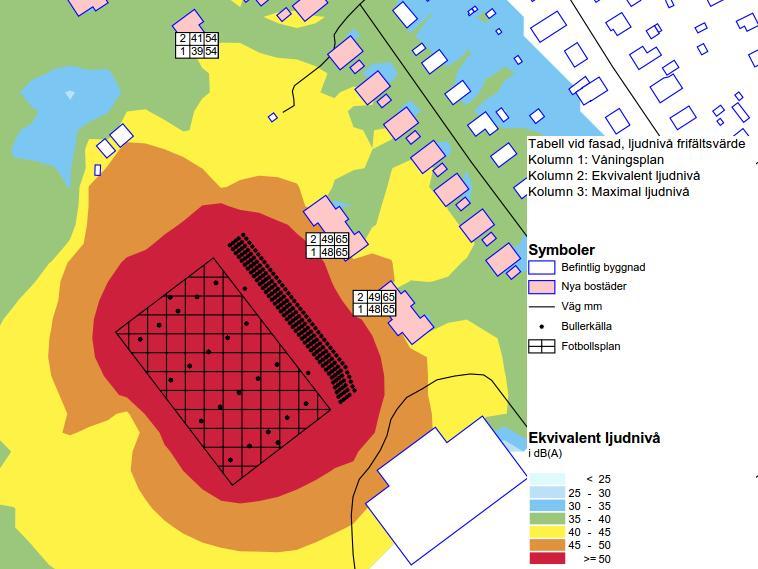

8 Figur 3. Figuren visar ett urklipp från bilaga AK01, ekvivalent ljudnivå 2 m över mark utan skärm. Matcher med damseniorer, juniorer samt pojk- och flicklag med ca personer i publiken bedöms genomsnittligt orsaka ca 5 dba lägre ljudnivå jämfört med en herrmatch. Träning bedöms i genomsnitt orsaka ca 5 10 dba lägre nivå jämfört med match utan högtalare, se [2]. För att minska ljudnivån från fotbollsplanen till de planerade bostäderna har vi utrett effekten av en bullerskyddsskärm eller vall. Bullerskyddsskärmen är placerad på toppen av bullerskyddsvallen, se figur 4. Med skärm beräknas den ekvivalenta ljudnivån vid de närmaste bostäderna hamna under riktvärdet 45 dba för kväll. Även de befintliga bostäderna får nytta av skärmen och/eller vallen. 8(10)

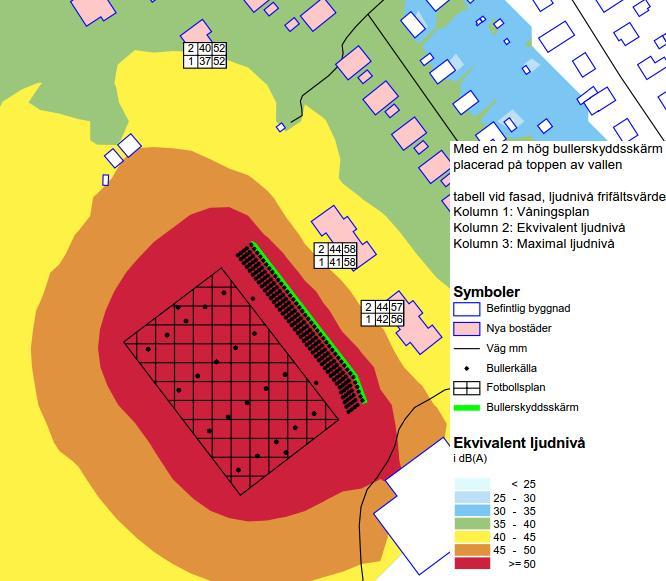

9 Figur 4. Figuren visar ett urklipp från bilaga AK03, ekvivalent ljudnivå 4,8 m över mark med skärm. Vid dimensioneringen av bullerskyddet har vi beaktat att spelarna rör sig över hela planen och att publiken uppehåller sig på sidan och toppen av bullervallen. 9(10)

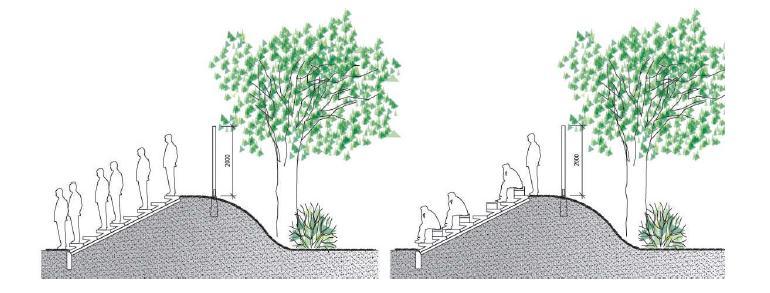

10 7 Slutsats Riktvärdet för kväll vid de planerade bostäderna uppfylls med en 2 m hög skärm placerad på toppen av bullervallen som är 4 meter hög. Detta ger en minsta totalhöjd på 6 meter för att riktvärdet ska klaras. Vi har antagit att ingen verksamhet pågår under nattperioden. Det är för de två närmaste planerade bostadsbyggnaderna som riktvärdet för kväll överskrids utan bullerskyddsskärm, för övriga planerade och befintliga bostäder beräknas ljudnivån ligga under riktvärdet. Den beräknade ljudnivån med bullerskyddsskärm ligger nära riktvärdet för kväll för de bostäder som planeras närmast fotbollsplanen. Om en högtalaranläggning för utrop och musik kommer att användas, finns det risk att riktvärdet överskrids. För att minska risken att riktvärdet överskrids bör iså fall högtalarna vara vända från bostäderna samt att ett mindre bullerskydd placeras precis bakom högtalarna. Även volymen måste kontrolleras så att den inte är för hög. I denna utredning har det inte kontrollerats om en högtalaranläggning kommer att användas. 8 Bullerskydd För en bullerskyddsskärm gäller att den kan vara tillverkad av valfritt material med en ytvikt på minst 15 kg/m 2. Dessutom ska bullerskyddet vara tätt mot marken och det får inte finnas några springor eller glipor t ex vid skarvar eller mellan olika material. I beräkningarna har antagits att läktaren med sitt/ståplatser placeras på sidan av bullervallen och den är kompletterad med en bullerskyddsskärm på vallens krön se exempel i figur nedan (figuren ska ses som en principskiss och kommer från utredningen om Härlanda idrottsplats). Figur 5. Figuren visar en principskiss med läktare på vall samt bullerskyddsskärm på toppen. 10(10)
