Bullerutredning detaljplan Herting 2:1 m.fl, Falkenbergs kommun.

Transkript

1 Bullerutredning detaljplan Herting 2:1 m.fl, Falkenbergs kommun. Rapport FALKENBERGS KOMMUN, STADSBYGGNADSKONTORET Uppdragsnummer Rev 2 Datum Rev. datum Upprättad av Alf Andreasson Granskad av Max Olsson SIGN. SIGN. Godkänd av Alf Andreasson UNDERSKRIFT Akustikbyrån, en avdelning inom affärsområde J & W Energi och Miljö, AB Jacobson & Widmark (publ.) Slagthuset, Malmö Besök: Carlsgatan 12A Tel Fax Org.nr Styrelsens säte: Stockholm J:\MILJO\3700\Falkenberg\sweco ffns detaljplan\rapport\rapport falkenberg detaljplan externbuller rev 2.doc

2 Bullerutredning detaljplan Herting 2:1 m.fl, Falkenbergs kommun 2 (12) INNEHÅLL 1 KONTAKTPERSONER 3 2 SAMMANFATTNING 3 3 BAKGRUND Akustiska nyckeltal 5 4 MÅLSÄTTNING BULLERVILLKOR Villkorspunkter 6 5 UNDERLAG 7 6 BERÄKNING Beräkningsmetod Verksamheter 8 7 BERÄKNINGSRESULTAT, AKTUELL SITUATION. 8 8 KOMMENTARER 11 9 REFERENSER 12 Bilaga 1 Bilaga 2 Bilaga 3 Bilaga 4 Bilaga 5 Bilaga 6 Bilaga 7 Bilaga 8 Bilaga 9 Bullersituation 1.5 m över marken, DAG Bullersituation1.5 m över marken, KVÄLL Bullersituation1.5 m över marken, NATT Bullersituation 21 m över marken, DAG Bullersituation 21m över marken, KVÄLL Bullersituation 21 m över marken, NATT Bullersituation 36 m över marken, DAG Bullersituation 36 m över marken, KVÄLL Bullersituation 36 m över marken, NATT

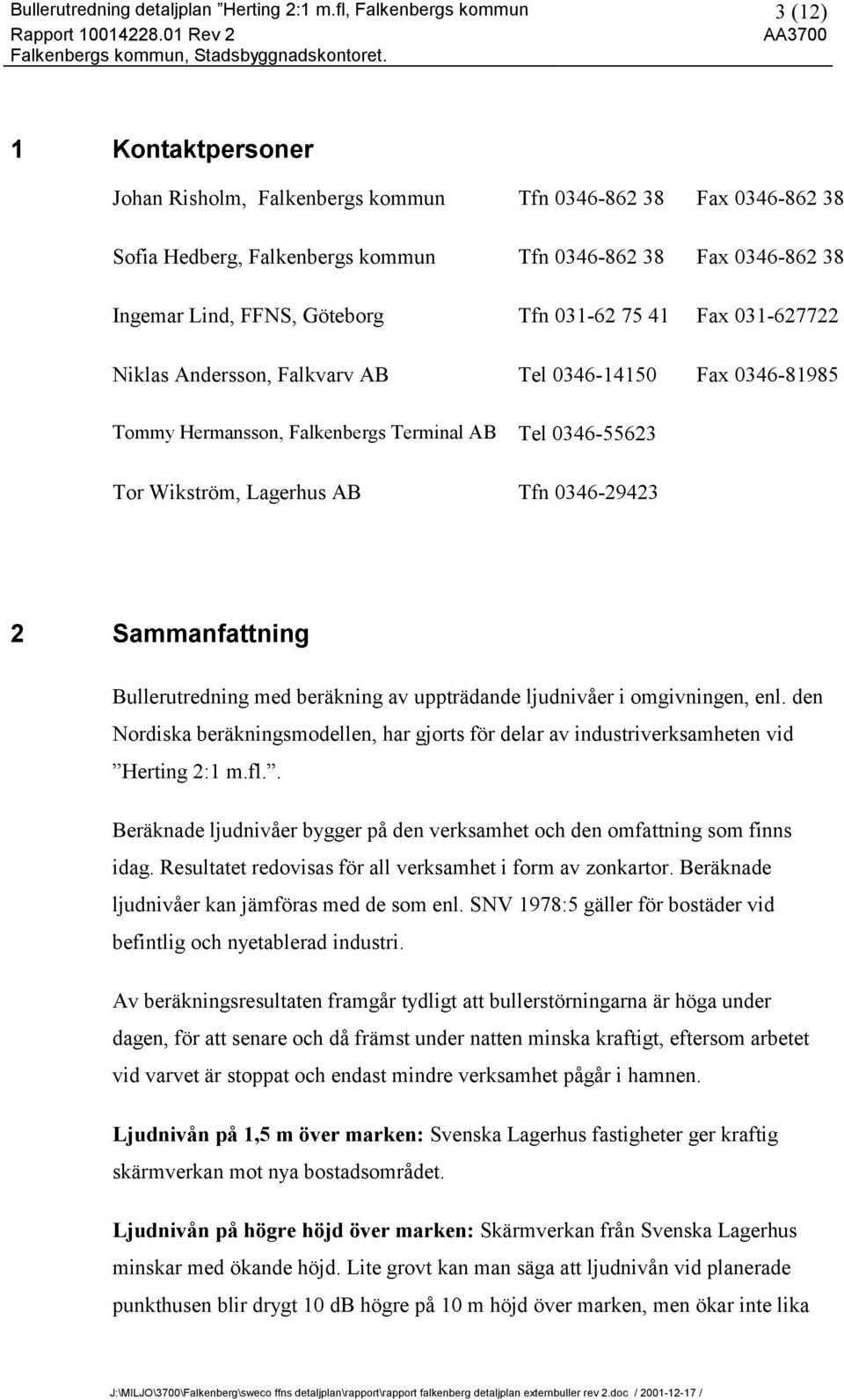

3 Bullerutredning detaljplan Herting 2:1 m.fl, Falkenbergs kommun 3 (12) 1 Kontaktpersoner Johan Risholm, Falkenbergs kommun Tfn Fax Sofia Hedberg, Falkenbergs kommun Tfn Fax Ingemar Lind, FFNS, Göteborg Tfn Fax Niklas Andersson, Falkvarv AB Tel Fax Tommy Hermansson, Falkenbergs Terminal AB Tel Tor Wikström, Lagerhus AB Tfn Sammanfattning Bullerutredning med beräkning av uppträdande ljudnivåer i omgivningen, enl. den Nordiska beräkningsmodellen, har gjorts för delar av industriverksamheten vid Herting 2:1 m.fl.. Beräknade ljudnivåer bygger på den verksamhet och den omfattning som finns idag. Resultatet redovisas för all verksamhet i form av zonkartor. Beräknade ljudnivåer kan jämföras med de som enl. SNV 1978:5 gäller för bostäder vid befintlig och nyetablerad industri. Av beräkningsresultaten framgår tydligt att bullerstörningarna är höga under dagen, för att senare och då främst under natten minska kraftigt, eftersom arbetet vid varvet är stoppat och endast mindre verksamhet pågår i hamnen. Ljudnivån på 1,5 m över marken: Svenska Lagerhus fastigheter ger kraftig skärmverkan mot nya bostadsområdet. Ljudnivån på högre höjd över marken: Skärmverkan från Svenska Lagerhus minskar med ökande höjd. Lite grovt kan man säga att ljudnivån vid planerade punkthusen blir drygt 10 db högre på 10 m höjd över marken, men ökar inte lika

4 Bullerutredning detaljplan Herting 2:1 m.fl, Falkenbergs kommun 4 (12) mycket vid högre höjd. Maximum nås vid ca 20 m och ljudnivån sjunker sedan något med ökande höjd. Framtiden. Idag pågår inte verksamhet vid Svenska Lagerhus som tidigare, ex.vis då Vin&Sprit hade lokalerna. Detta innebär att drygt 20 utsugningsfläktar och 4 st. stora kyltorn är tagna ur drift, vilket verkar gynnsamt för bullersituationen i omgivningen. Beredskap mot förändringar på Svenska Lagerhus i framtiden bör dock finnas. Vi bedömer att rimliga ljuddämpningsåtgärder finns, som effektivt kommer att bibehålla den låga ljudnivå. 3 Bakgrund I anslutning till det planerade bostadsområdet i Falkenberg, se kartutdrag nedan, finns olika typer av verksamheter. Verksamheter som påverkar ljudmiljön i bostadsområdet. De verksamheter som kommer att ingå i bullerutredningen är: G Lagerhus AB, som bedriver tredjepartslogistik dvs. en slags lagerverksamhet i stora lokaler i Falkenberg. Buller från fasta installationer samt från lastbilstransporter (drygt 10/dag) på området.

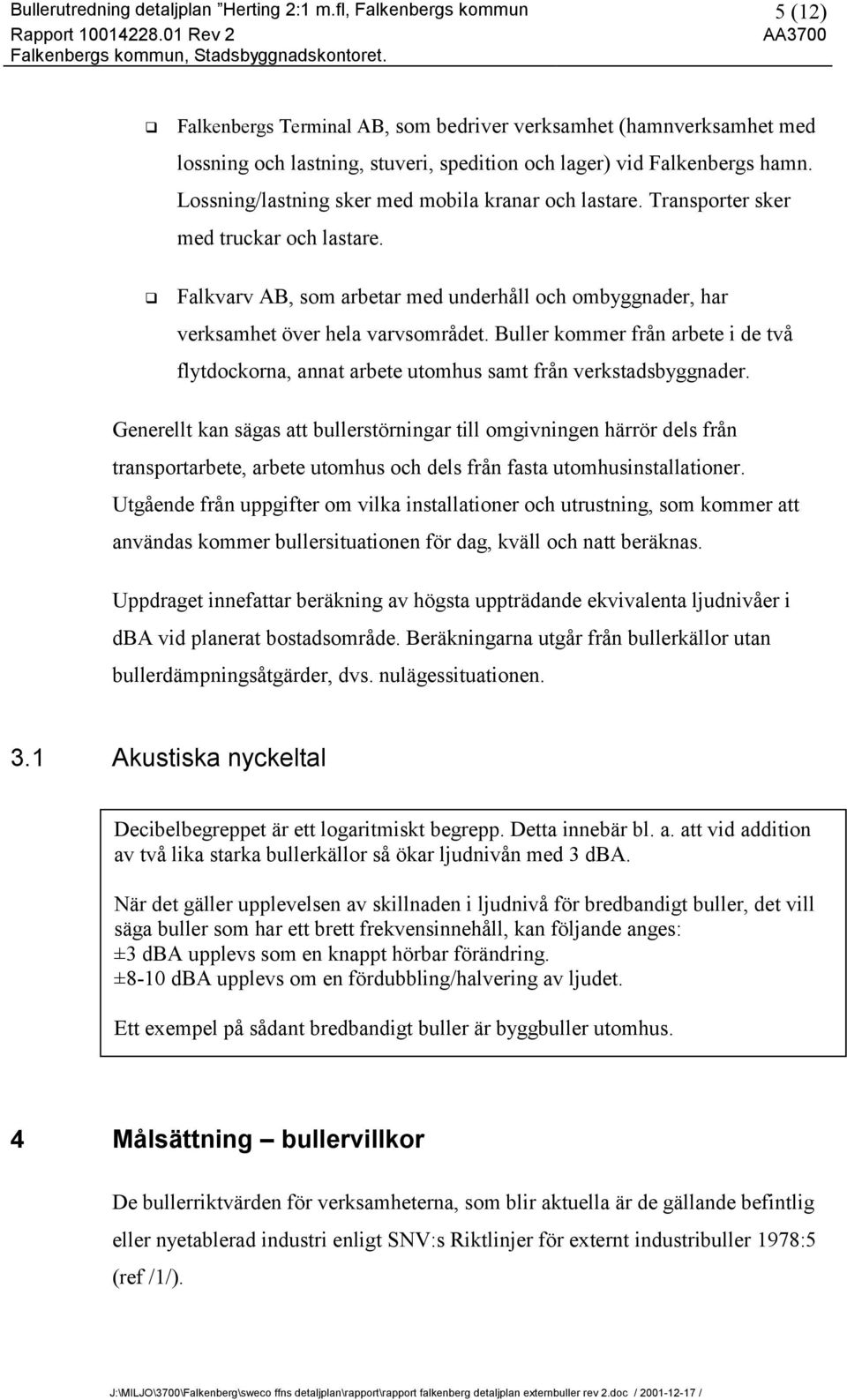

5 Bullerutredning detaljplan Herting 2:1 m.fl, Falkenbergs kommun 5 (12) G Falkenbergs Terminal AB, som bedriver verksamhet (hamnverksamhet med lossning och lastning, stuveri, spedition och lager) vid Falkenbergs hamn. Lossning/lastning sker med mobila kranar och lastare. Transporter sker med truckar och lastare. G Falkvarv AB, som arbetar med underhåll och ombyggnader, har verksamhet över hela varvsområdet. Buller kommer från arbete i de två flytdockorna, annat arbete utomhus samt från verkstadsbyggnader. Generellt kan sägas att bullerstörningar till omgivningen härrör dels från transportarbete, arbete utomhus och dels från fasta utomhusinstallationer. Utgående från uppgifter om vilka installationer och utrustning, som kommer att användas kommer bullersituationen för dag, kväll och natt beräknas. Uppdraget innefattar beräkning av högsta uppträdande ekvivalenta ljudnivåer i dba vid planerat bostadsområde. Beräkningarna utgår från bullerkällor utan bullerdämpningsåtgärder, dvs. nulägessituationen. 3.1 Akustiska nyckeltal Decibelbegreppet är ett logaritmiskt begrepp. Detta innebär bl. a. att vid addition av två lika starka bullerkällor så ökar ljudnivån med 3 dba. När det gäller upplevelsen av skillnaden i ljudnivå för bredbandigt buller, det vill säga buller som har ett brett frekvensinnehåll, kan följande anges: ±3 dba upplevs som en knappt hörbar förändring. ±8-10 dba upplevs om en fördubbling/halvering av ljudet. Ett exempel på sådant bredbandigt buller är byggbuller utomhus. 4 Målsättning bullervillkor De bullerriktvärden för verksamheterna, som blir aktuella är de gällande befintlig eller nyetablerad industri enligt SNV:s Riktlinjer för externt industribuller 1978:5 (ref /1/).

6 Bullerutredning detaljplan Herting 2:1 m.fl, Falkenbergs kommun 6 (12) Riktvärdena avser A-vägda ekvivalenta ljudnivåer, L Aeq. 1 För ljudtrycksnivå vid bostäder är de: Tidsperiod Riktvärde, L Aeq [dba] Befintlig industri Nyetablerad industri Dagtid, kl Kvällstid, kl Natt, kl Dagtid, söndag och helgdag Tabell 4.1 Bullervillkor för externt industribuller. Anm. Vanligen skärps bullerkraven om hörbara tonkomponenter och/eller impulsljud förekommer. Då skall den tillåtna ljudnivån sänkas med 5 dba. Dessutom anges att momentana ljud får nattetid ej överstiga 55 dba. 4.1 Villkorspunkter Det finns inga fastlagda villkorspunkter. I utredningen ingår dock hela området, som beskrivs i detaljplanen för del av Herting 2:1 m.fl. ( staden vid stranden ). Fastigheterna i området ligger avskärmat av byggnader i området (ex.vis Svenska Lagerhus). Bullerberäkningen görs för ovanstående verksamheter i normal drift inklusive transportarbete av normal omfattning. Uppträdande ljudnivå beräknas för alla punkter för dag-, kväll- resp. nattfallet. 1 Med en ekvivalent ljudnivå menas en slags medelljudnivå under en given tidsperiod. Ljudnivåer kan därmed överstiga gränsnivåer, t. ex. 55 dba, under korta stunder av en mätperiod utan att den ekvivalenta ljudnivån påverkas speciellt mycket.

7 Bullerutredning detaljplan Herting 2:1 m.fl, Falkenbergs kommun 7 (12) 5 Underlag Följande material och information utgör underlag för utredningen: Karta över hela hamnområdet inkluderat befintlig och planerad bebyggelse Samrådshandling Detaljplan för del av Herting 2:1 m.fl. Staden vid stranden, daterad Digitala kartor från FFNS, som sammantaget ger en bild av området. (via mail ) 6 Beräkning 6.1 Beräkningsmetod Utgående från mätresultat/beräknade källstyrkor 2, kartinformation, mått tagna på plats på sådant som ej framgår av ritningsunderlaget och uppgifter om topografin görs en bullerberäkning enl. den nordiska modellen för beräkning av externt industribuller (ref /2/). Resultatet av beräkningarna redovisas som förväntade högsta ekvivalenta ljudtrycksnivåer i dba vid utvalda bostäder vid olika väl definierade driftssituationer. Beräknade ljudtrycksnivåer avser frifältsvärden vid närmaste tomtgräns eller uteplats enligt skiss i bilaga 1, Beräkningsposition är 1.5 m över mark. När ambitionsnivån för kartläggningen av bullerkällorna och de olika verksamheterna har bestämts, har störst hänsyn tagits till: 2 Källstyrka eller Ljudeffektnivå, L W A, db re W har antingen bestämts genom mätning på kort av stånd från aktuella maskiner, genom totalmätning eller erhållits från verksamhetsutövare. I förekommande fall där mätning har varit omöjlig att göra har ljuddata hämtats från vår databas.

8 Bullerutredning detaljplan Herting 2:1 m.fl, Falkenbergs kommun 8 (12) o Beräknade ljudnivåer i omgivningen och då främst området för detaljplanen Herting 2:1 m.fl. o Redovisning och rapport ska vara klar i mitten av dec Detta innebär att detaljinformationen om buller för varje enskild bullerkälla inte är tillräcklig när ev. åtgärder ska dimensioneras, men ger dock en acceptabel noggrannhet i predikterade ljudnivåer i omgivningen. 6.2 Verksamheter I utredningen ingår således 3 berörda företag med flera verksamheter. Någon verksamhet avger kontinuerligt buller till omgivningen, andra orsakar periodvis buller (ex.vis lastningsarbete vid hamnarna, transportarbete på olika platser och utomhusarbete (till viss del endast sommartid)). 7 Beräkningsresultat, aktuell situation. Beräkning som baseras på verksamhet enligt ovan har gjorts. I nedanstående skiss redovisas verksamheternas och bostadsområdets läge i den situationsplan, som ingår i beräkningsmodellen.

9 Bullerutredning detaljplan Herting 2:1 m.fl, Falkenbergs kommun 9 (12) Ljudberäkningen är gjord för ett normalt sommardriftsfall då all utrustning är i drift och då utomhusarbete ex.vis blästring pågår vid varvet. Följande ekvivalenta ljudtrycksnivå, L A eq dba, har beräknats för området: Mätpunkt Fastighet Ekvivalent ljudtrycksnivå, L A eq, dba Dag, kl Kväll, Natt, kl Sön-helgdag Planerat bostadsområde Herting 2:1 m.fl. Ljudkrav, gällande buller från befintlig/- nyetablerad industri < 55 db < 45 dba < 45 dba 55/50 50/45 45/40 Tabell 7.1 Beräknad ljudnivå i bostadsområdet Herting 2:1.

10 Bullerutredning detaljplan Herting 2:1 m.fl, Falkenbergs kommun 10 (12) I bilaga 1, 2 och 3 redovisas beräkningsresultatet, som nivåkurvor under dag-, kväll- resp. nattperioden. 7.1 Beräknade ljudnivåer på hög höjd Eftersom man planerar att bygga upp till 12 vån. höga punkthus, så har ljudnivån beräknats för några olika höjder i en position, se skiss nedan. Under dagperioden, då högsta ljudnivån uppträder, har följande ljudnivå beräknats för punkten (mp punkt):

11 Bullerutredning detaljplan Herting 2:1 m.fl, Falkenbergs kommun 11 (12) Falkenberg Herting 2:1 m.fl, vid punkthusen. Beräknad ljudnivå som funktion av höjd över marken. LA eq dba , Höjd över marken (m) Dag Bullerzon kartor för 21 resp 36 m över marken och redovisas för dag, kväll och natt i bilaga Kommentarer Av beräkningsresultaten framgår tydligt att bullerstörningarna är höga under dagen, för att senare och då främst under natten minska kraftigt. Svenska Lagerhus fastigheter ger nära marknivån kraftig skärmverkan Skärmverkan från Svenska Lagerhus minskar med ökande höjd. Lite grovt kan man säga att ljudnivån vid planerade punkthusen blir drygt 10 db högre på 10 m höjd över marken, men ökar inte lika mycket vid högre höjd. Maximum nås vid ca 20 m och ljudnivån sjunker sedan något med ökande höjd. Idag pågår inte verksamhet vid Svenska Lagerhus som tidigare, ex.vis då Vin&Sprit hade lokalerna. Detta innebär att drygt 20 utsugningsfläktar och 4 st. stora kyltorn är tagna ur drift, vilket verkar gynnsamt för bullersituationen i omgivningen. Beredskap mot förändringar på Svenska Lagerhus i framtiden bör dock finnas. Vi bedömer att rimliga ljuddämpningsåtgärder finns, som effektivt kommer att bibehålla den låga ljudnivå. Frågan är bara vem som ska betala.

12 Bullerutredning detaljplan Herting 2:1 m.fl, Falkenbergs kommun 12 (12) 9 Referenser /1/ Naturvårdsverkets Råd och Riktlinjer RR 1978:5 "Externt industribuller- allmäna råd" /2/ Kragh J, Andersen B, Jacobsen J: Environmental Noise from Industrial Plants, General prediction Method., Lydtekniskt laboreatorium, report nr 32; Lyngby Danmark 1982.
