Beräkning av buller från Ekegrus AB:s bergtäkt i Sigtuna kommun

Transkript

1 Enviplan AB Bullerutredning Beräkning av buller från Ekegrus AB:s bergtäkt i Sigtuna kommun Bergtäkt Kenneth Karlsson, MiljöInvest AB, har på uppdrag av Enviplan AB genomfört en beräkning av bullerpåverkan från Ekegrus AB:s bergtäkt på fastigheten Seminghundra Häradsallmänning 3:1 i Sigtuna kommun. MILJÖINVEST AB Adress: Telefon: Post Järnbrogatan 1, Norrköping Växel Internet Direkt E-post kenneth@miljoinvest.se Fax

2 Innehåll BAKGRUND...3 VERKSAMHET OCH LOKALISERING...3 VERKSAMHETEN... 3 LOKALISERING... 3 VERKSAMHETENS BULLERKÄLLOR...4 BORRNING... 4 SKUTKNACKNING... 4 LASTNING MED GRÄVMASKIN... 4 TRANSPORTER MED DUMPER... 4 SAMMANFATTNING BULLERKÄLLOR... 4 BULLERBERÄKNINGEN...5 METOD... 5 TERRÄNGMODELL... 5 BERÄKNINGEN... 5 GÄLLANDE RIKTVÄRDEN FÖR EXTERNT INDUSTRIBULLER...7 RESULTAT...8 SAMMANFATTANDE BEDÖMNING...8 BILAGA 1: Bullerutbredningskarta - borrning worst case norr BILAGA 2: Bullerutbredningskarta - skutknackning worst case norr BILAGA 3: Bullerutbredningskarta - borrning worst case ost BILAGA 4: Bullerutbredningskarta - skutknackning worst case ost BILAGA 5: Bullerutbredningskarta - lastning och transport MILJÖINVEST AB 2

3 Bakgrund Denna bullerberäkning har utförts inom ramen för pågående prövning enligt miljöbalken av Ekegrus AB:s bergtäkt i Sigtuna kommun. Uppdraget har genomförts av Kenneth Karlsson, MiljöInvest AB, på uppdrag av Enviplan AB. Verksamhet och lokalisering Verksamheten Ekegrus AB ansöker om en produktion på ton berg per år. Vid brytning sker borrning med en borrmaskin, skutknackning med en hydraulhammare, samt lastning av dumprar med en grävmaskin. Dumprarna transporterar materialet till en närliggande grustäkt där det krossas och sorteras. Lokalisering Nybacken Bergtäkt Svealund Grustäkt Verksamheten är lokaliserad i Seminghundra, drygt 8 km sydost om Knivsta. I bilden ovan redovisas det nya brytområdet (ungefärlig utbredning), transportvägen, grustäkten samt den närmast belägna bostadsbebyggelsen. MILJÖINVEST AB 3

4 I närområdet finns bostadsbebyggelse norr, öster och söder om bergtäkten. Avståndet till den närmast belägna bostadsbebyggelsen är från brytgränsen ca 200 meter till Svealund och ca 300 meter till Nybacken. Verksamhetens bullerkällor Nedan redovisas de bullerkällor som dominerar bullerpåverkan till omgivningen samt deras drifttider och ljudeffekter. När det gäller ljudkällornas bullerprestanda används genomgående information från rapporten Best available technique, Buller från bergtäkter, TemaNord 2013:588. Borrning För borrningen andvänds en Sandvik DX 780 med ljuddämpare. Borrmaskinen beräknas vara i drift ca 8 veckor, Ljudeffekten för den här typen av borrmaskin är ca 114 db(a). Drifttiden för en bergborr är enligt rapporten 80%. Skutknackning Skutknackningen sker med hydraulhammare invid schaktkanterna. Hydralhammaren som används för skjutknackning är en Rammer G90city. Skutknackning bedöms behöva ske ca 30 dagar, I Tema Nords rapport finns inte någon ljudeffekt för den just den här typen av hydraulhammare redovisad. Den genomsnittliga ljudeffekten för de 33 hydraulhammare som redovisas är strax under 123 db(a). Som indata till beräkningen har därför en ljudeffekt på 123 db(a) använts. Lastning med grävmaskin En grävmaskin kommer att lasta dumprar med råberg under ca 200 dagar. Maskinen kommer att stå i den utsprängda salvan vilket innebär att den arbetar perifert utmed brytgränsen. Grävmaskinens antas ha en ljudeffekt på 104 db(a). Drifttiden för grävmaskinen antas vara 50%. Transporter med dumper Från bergtäkten transporteras sprängt råberg på dumpers till grustäkten i Karby. Verksamheten genererar ca 30 transporter per dag under ca 225 dagar. Dumperns ljudeffekt antas vara 110 db(a) Sammanfattning bullerkällor I tabellen nedan sammanfattas de uppgifter angående bullerkällorna som använts som indata vid bullerberäkningen. Bullerkälla Ljudeffektnivå Drifttid Borrmaskin 114 db(a) 80% Skutknackare 123 db(a) 100% Grävmaskin 104 db(a) 50% Dumper 110 db(a) 50% MILJÖINVEST AB 4

5 Bullerberäkningen Metod Beräkningarna har utförts i enlighet med den Nordiska beräkningsmodellen för beräkning av externt industribuller (DAL 32). För genomförandet av beräkningarna har dataprogrammet Soundplan 7.4 använts. Terrängmodell En tredimensionell beräkningsmodell har byggts upp utifrån digital geografisk information som inköpts från Lantmäteriet. För modellering av täktens framtida utformning har data använts som tillhandahållits av uppdragsgivaren. Beräkningen Strategi Vid de inledande beräkningarna konstaterades att bullernivån vid de närmast belägna fastigheterna blir högre än gällande riktvärden trots en perifer bullervall som planerats vid den östra brytgränsen. Anledningen är dels det relativt korta avståndet till bebyggelsen samt att avståndet till en perifer bullervall blir för stort vid brytningen särskilt i inledningsskedet. Ju närmare bullerkällan som en bullervall placeras desto effektivare skärmning åstadkoms. MILJÖINVEST AB 5

6 Ett sätt att lösa problemet är att lokalisera en bullervall närmare brytområdet och sedan flytta den varefter brytningen fortskrider. Vid fortsatta beräkningar har konstaterats att gällande riktvärden kommer att klaras om det finns en 10 meter hög bullervall som är placerad mellan bullerkälla och den närmaste bebyggelsen samt att avståndet mellan bullerkälla och vallen är högst 50 meter. För att visa detta har beräkningar gjorts för två scenarier som kan betraktas som worst case. Det är när brytningen kommit så långt att den sker närmast bebyggelsen norr om täkten (se bild nedan) samt när brytningen sker närmast bebyggelsen öster om täkten. En 10 meter hög bullervall har placerats så att avståndet mellan den och bullerkällan är 50 meter. Bilden nedan visar ett av scenarierna då borrning sker närmast bebyggelsen norr om täkten. MILJÖINVEST AB 6

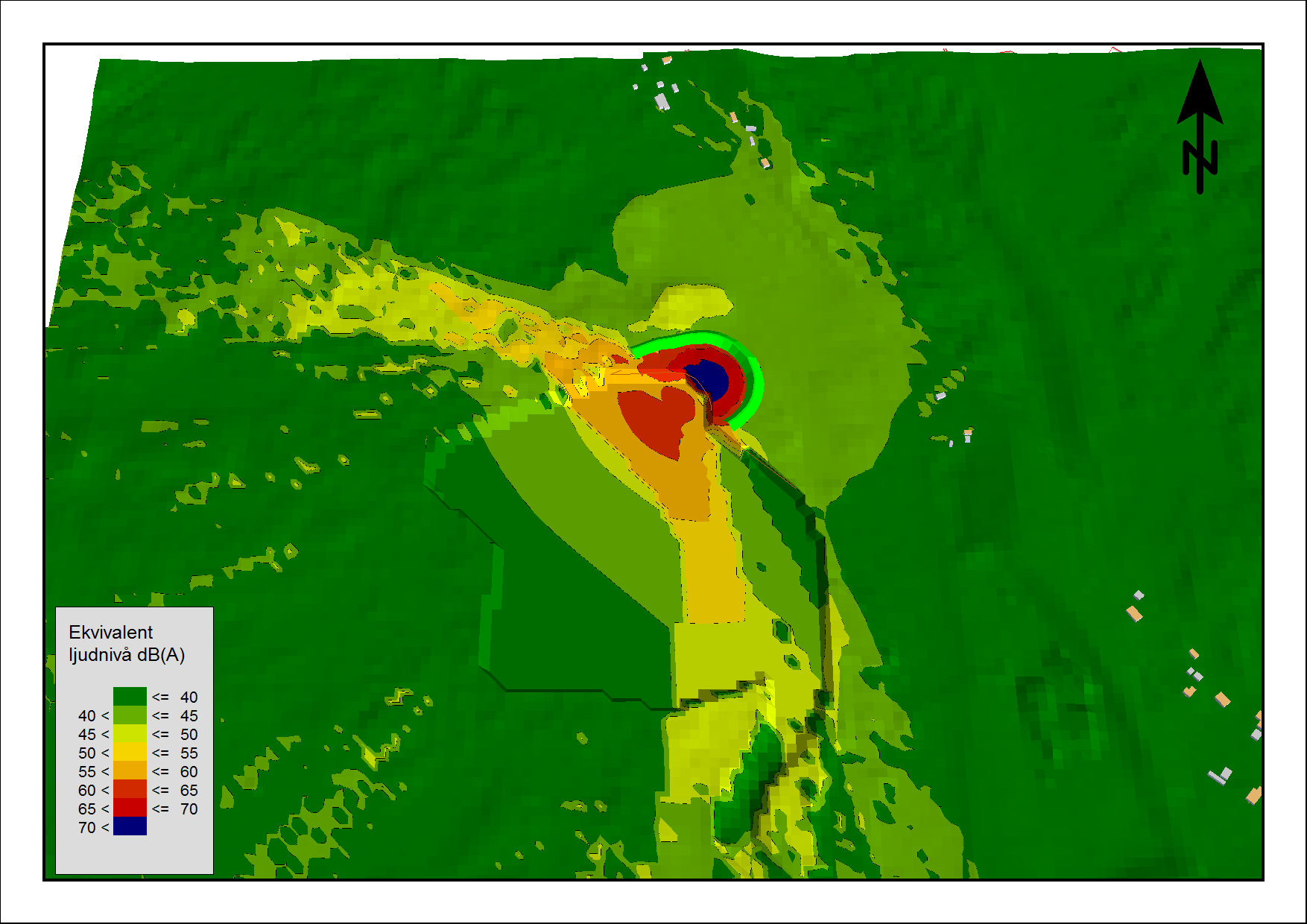

7 Omfattning Beräkningar har gjorts av den ekvivalenta ljudnivån från tre olika aktiviteter, d.v.s.borrning, skutknackning, respektive lastning och transport. Beräkningarna har dels gjorts som bullerutbredningskartor samt dels som specifika värden för de närmast belägna fastigheterna. På bilden nedan redovisas de fastigheter där specifika värden räknats fram Gällande riktvärden för externt industribuller I tabellen nedan redovisas nu gällande riktvärden för externt industribuller enligt Naturvårdsverkets vägledning för industri- och annat verksamhetsbuller ( ). Tid Ekvivalent ljudnivå db(a) Momentan ljudnivå db(a) Vardagar (06-18) 50 Nattetid (22-06) Övrig tid 45 MILJÖINVEST AB 7

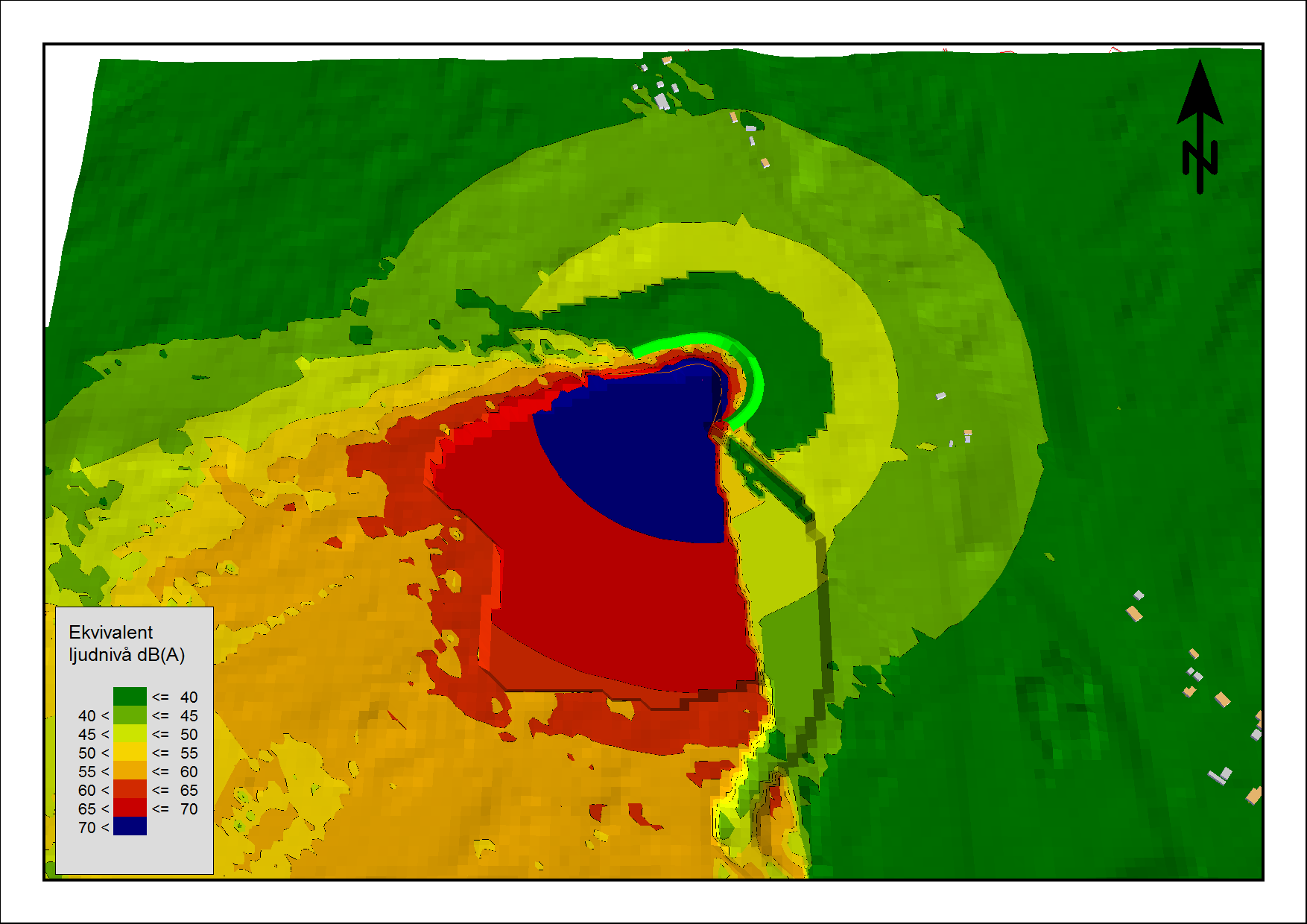

8 Resultat Resultatet av beräkningarna redovisas som ekvivalent ljudnivå i db(a) för enskilda fastigheter och för aktuella driftfall i nedanstående tabell. Fastighet nr Borrning Skutknackning Lastning/transport Resultatet redovisas också som bilagor i form av bullerutbredningskartor: BILAGA 1: Bullerutbredningskarta - borrning worst case norr BILAGA 2: Bullerutbredningskarta - skutknackning worst case norr BILAGA 3: Bullerutbredningskarta - borrning worst case ost BILAGA 4: Bullerutbredningskarta - skutknackning worst case ost BILAGA 5: Bullerutbredningskarta - lastning och transport Sammanfattande bedömning Gällande bullerkrav dagtid (50 db(a) 06-18) kommer att klaras med god marginal även vid ett worst case d.v.s. då brytning sker närmast bebyggelsen. Detta förutsätter att det finns en 10 meter hög vall mellan brytplats och bostadsbebyggelse och att avståndet mellan brytplatsen och vallen är högst 50 meter. Norrköping Kenneth Karlsson MiljöInvest AB MILJÖINVEST AB 8

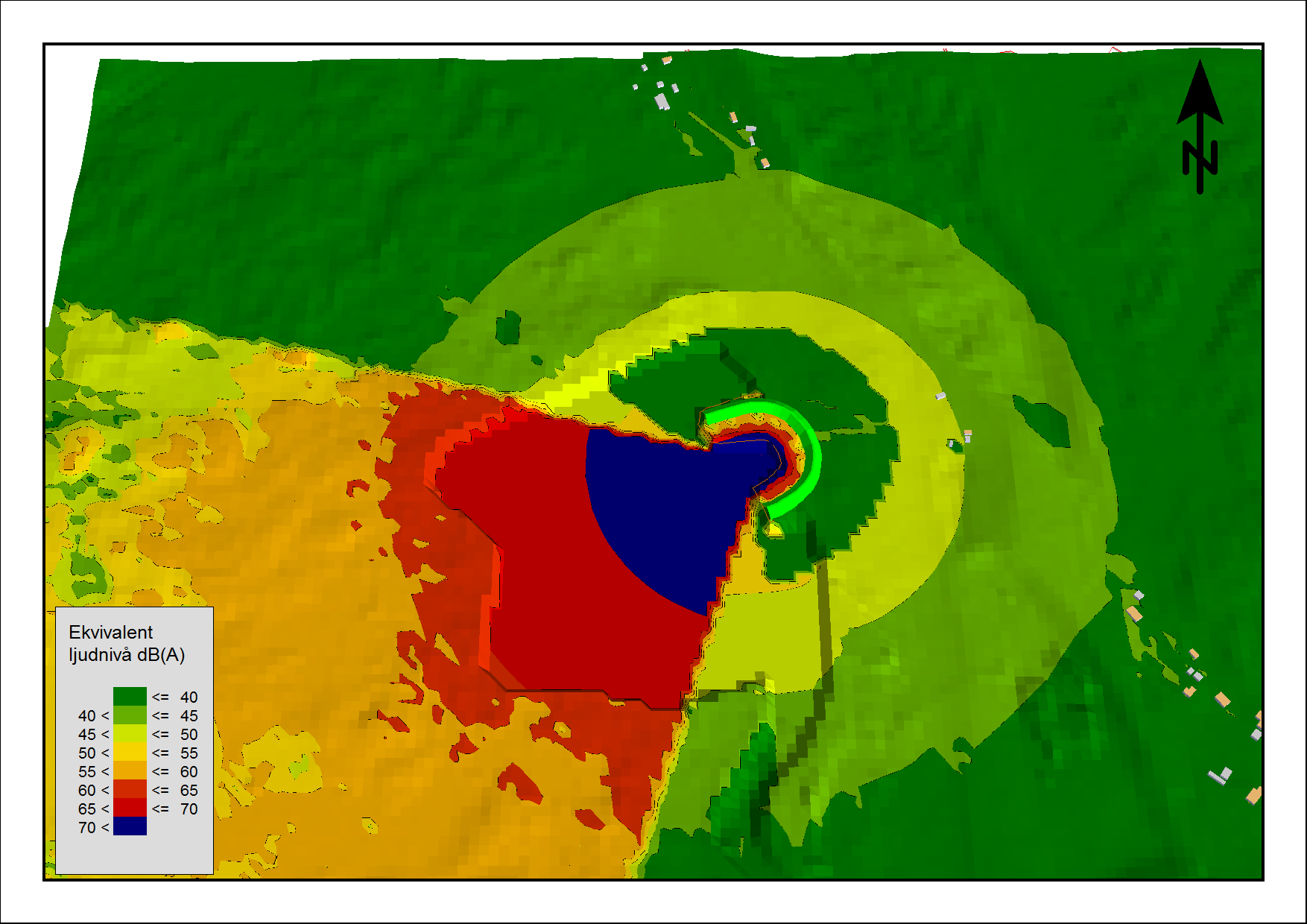

9 Bilaga 1. Borrning worst case norr

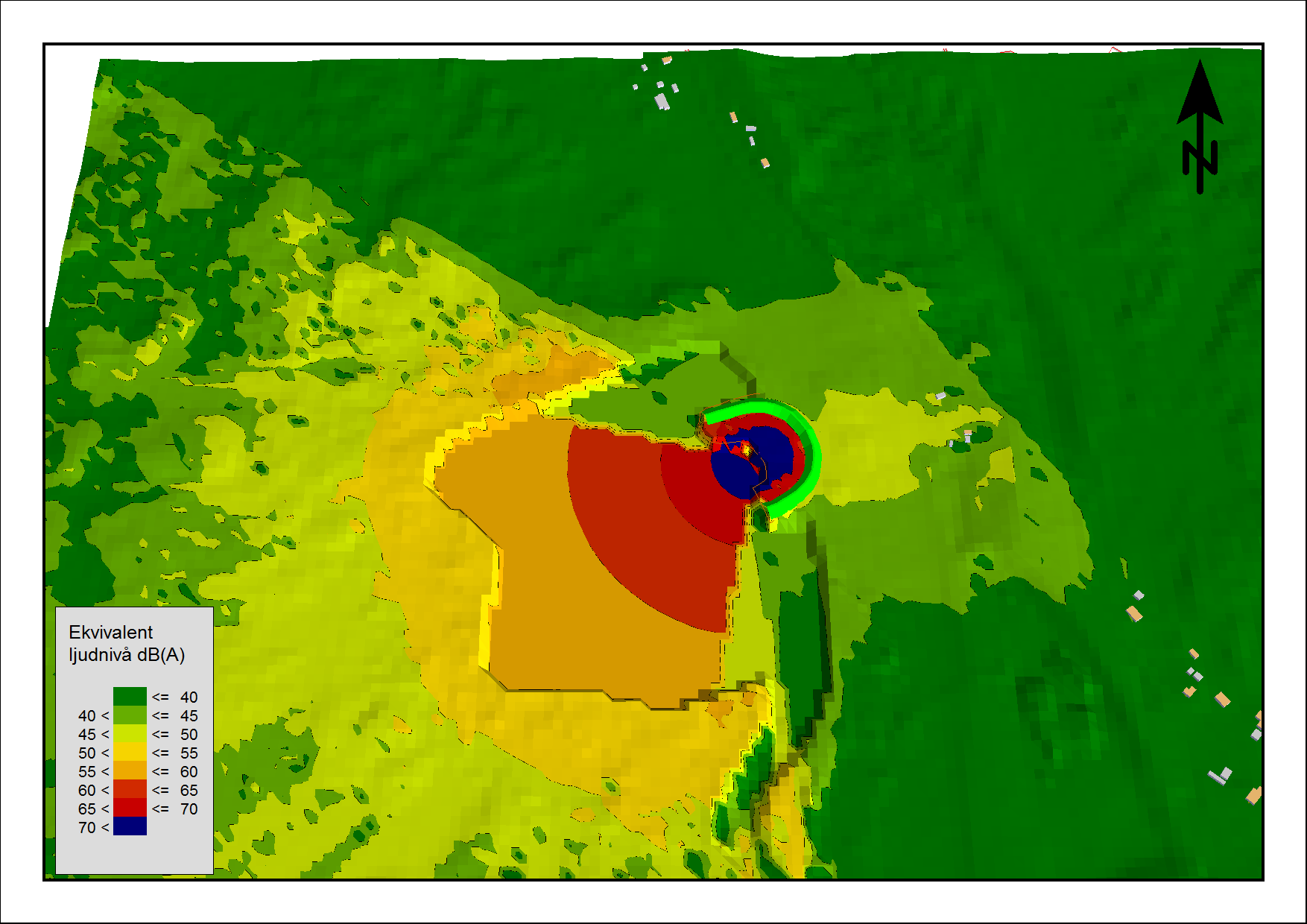

10 Bilaga 2. Skutknackning worst case norr

11 Bilaga 3. Borrning worst case ost

12 Bilaga 4. Skutknackning worst case ost

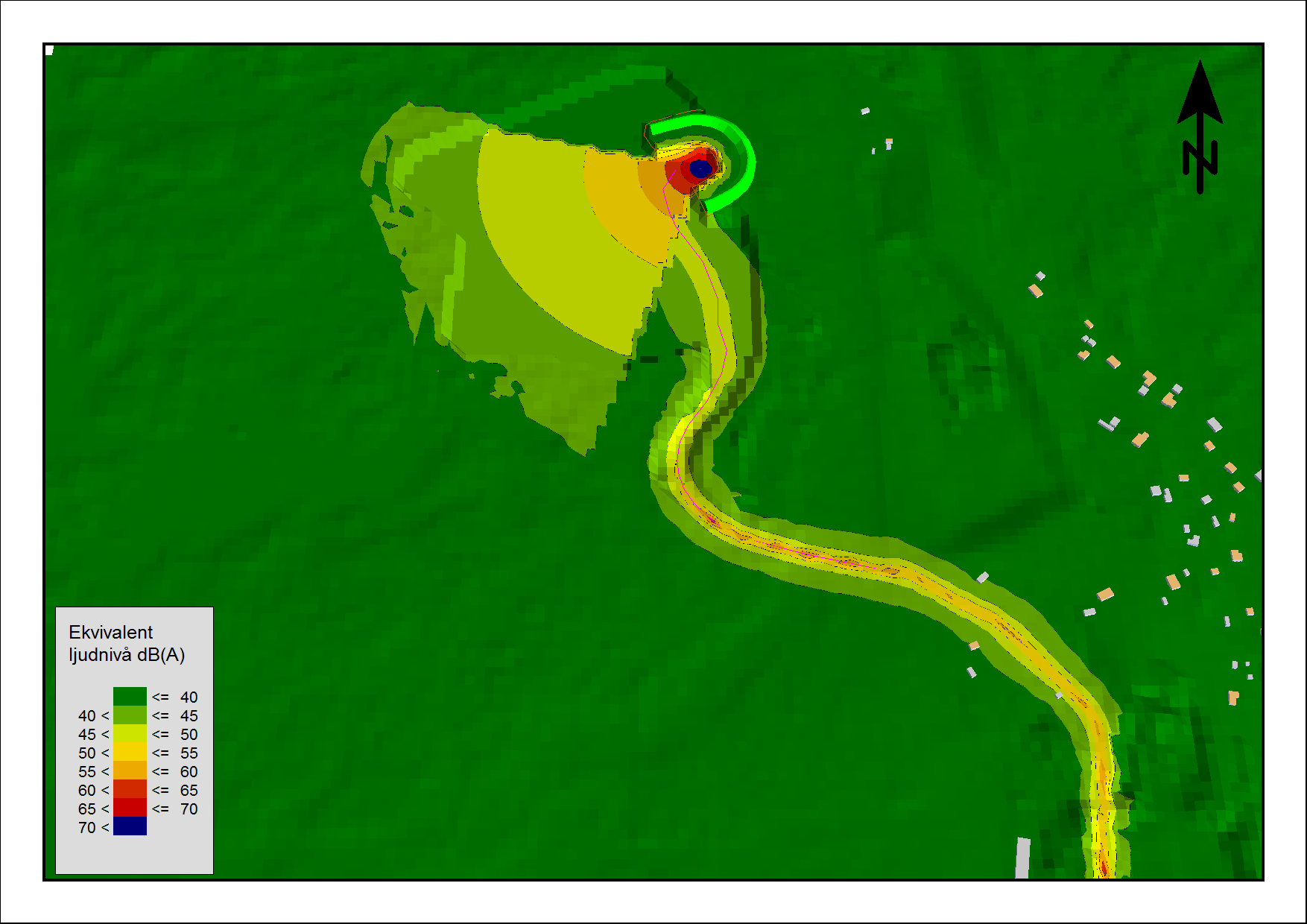

13 Bilaga 5. Lastning och transport
