1 MiljöInvest AB Bullerutredning Bullerutredning på fastigheten Enåsen 18 i Lidingö kommun rev MILJÖINVEST AB Adress: Telefon: Post Järnbrogatan 1, Norrköping Växel Internet Direkt E-post kenneth@miljoinvest.se Fax

2 Innehållsförteckning UPPDRAGET... 3 PLATSEN... 3 GÄLLANDE BULLERKRAV... 4 BULLERNIVÅER UTOMHUS... 4 BULLERNIVÅER INOMHUS... 4 BULLERBERÄKNINGEN... 4 TRAFIKUPPGIFTER... 4 METOD OCH BERÄKNINGSPROGRAM... 4 TERRÄNGMODELL... 5 BERÄKNINGENS OMFATTNING... 5 REDOVISNING AV RESULTAT... 5 BULLERUTBREDNINGSKARTOR... 6 EKVIVALENT LJUDNIVÅ... 6 MAXIMAL LJUDNIVÅ... 6 BULLERNIVÅER VID FASADER... 7 BEDÖMNING... 9 LJUDNIVÅ VID FASADER... 9 LJUDNIVÅ VID UTEPLATS... 9 LJUDNIVÅ INOMHUS... 9 MILJÖINVEST AB 2

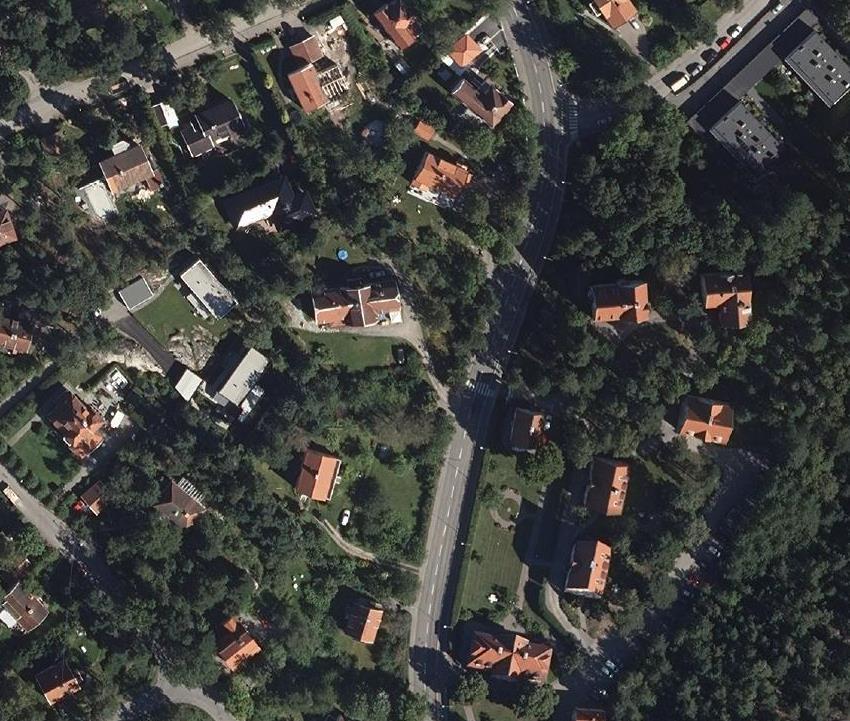

3 Uppdraget Bullerutredningen har genomförts av Kenneth Karlsson, MiljöInvest AB, på uppdrag av Oscar Mann. Utredningen görs inom ramen för arbete med detaljplan med anledning av planerad nyoch ombyggnation för fastigheten Enåsen 18 i Lidingö kommun. Närheten till Läroverksvägen gör att en bullerutredning har bedömts behövas för att konstatera om bullerpåverkan på fastigheten är inom ramen för de bullernivåer som gäller enligt förordningen om trafikbuller vid bostadsbyggnader (2015:216). Platsen Fastigheten är lokaliserad på den västra sidan av Läroverksvägen, ungefär 250 meter söder om korsningen med Vasavägen. Avståndet mellan bostadshusen och vägen är ca 25 respektive 27 meter. Planerat bostadshus MILJÖINVEST AB 3

4 Gällande bullerkrav Bullernivåer utomhus Enligt förordningen (2015:216) om trafikbuller vid bostadsbyggnader gäller följande krav på bullernivåer från spårtrafik och vägar utomhus. Ljudnivån bör inte överskrida: Vid fasad 55 db(a) ekvivalent ljudnivå vid en bostadsbyggnads fasad. Om denna ljudnivå ändå överskrids gäller enligt förordningen följande: minst hälften av bostadsrummen i en bostad ska vara vända mot en sida där 55 dba ekvivalent ljudnivå inte överskrids vid fasaden, och minst hälften av bostadsrummen ska vara vända mot en sida där 70 dba maximal ljudnivå inte överskrids mellan kl och vid fasaden. Vid uteplats 50 db(a) ekvivalent ljudnivå samt 70 dba maximal ljudnivå vid en uteplats om en sådan ska anordnas i anslutning till byggnaden. Bullernivåer inomhus För ljudnivåer inomhus gäller följande krav: 30 dba ekvivalentnivå inomhus 45 dba maximalnivå inomhus nattetid Bullerberäkningen Trafikuppgifter Den nuvarande trafikmängden på Läroverketsvägen har räknats upp till 2035 enligt Trafikverkets uppräkningstal. Prognosen för 2035 är en total trafikmängd på ca fordon per dygn (ÅDT) varav ca 6% utgörs av tung trafik. Den skyltade hastigheten på vägsträckan är 50 km/h. Metod och beräkningsprogram Beräkningen har gjorts enligt den nordiska beräkningsmodellen för trafikbuller. För genomförande av beräkningen har programmet Soundplan version 7.4 använts. MILJÖINVEST AB 4

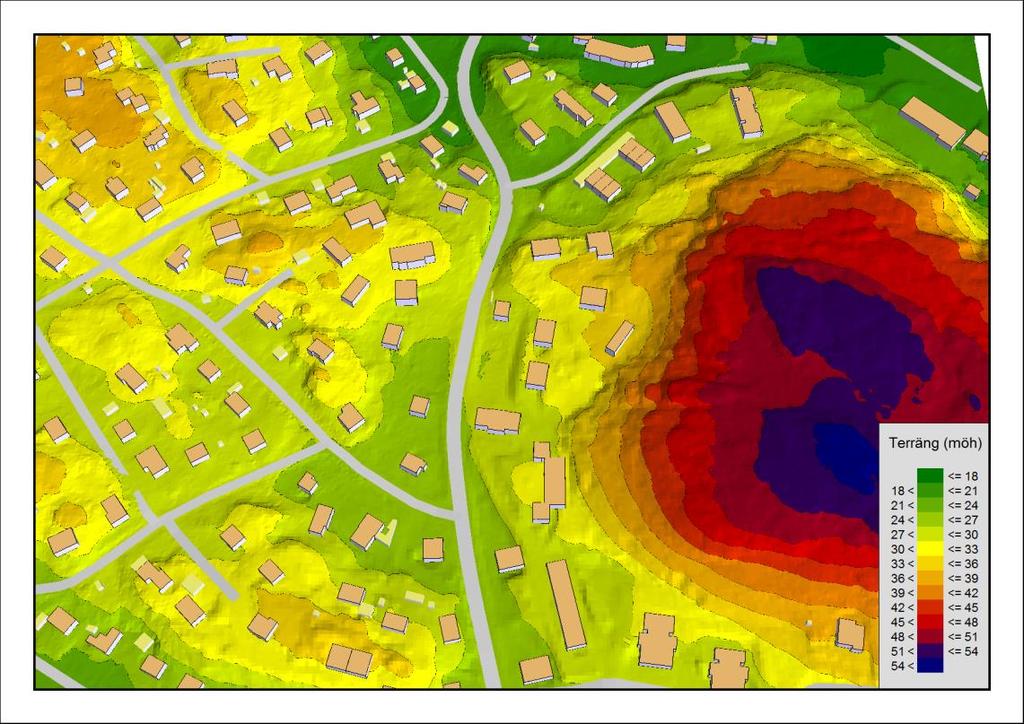

5 Terrängmodell En tredimensionell beräkningsmodell har byggts upp utifrån digital geografisk information som inköpts från Metria. Denna information har kompletterats med en preliminär situationsplan över fastigheten daterat Beräkningens omfattning Beräkningar har gjorts av den ekvivalenta och maximala ljudnivån i området samt vid bostadshusens samtliga fasader. Redovisning av resultat Resultatet av bullerberäkningen redovisas nedan dels som bullerutbredningskartor för närområdet samt som fasadbullerkartor specifikt för bostadshusen. Det har genererats fasadbullerkartor för både över- och undervåning. Det bör observeras att bullerutbredningskartorna innehåller reflexer från bostadshusen. Eftersom gällande bullerkrav anges som frifältsvärden (utan reflexer) överskattar kartorna ljudnivån precis vid husens fasader. Därför skall de resultat som redovisas i fasadbullerkartorna användas vid en jämförelse med gällande bullerkrav. MILJÖINVEST AB 5

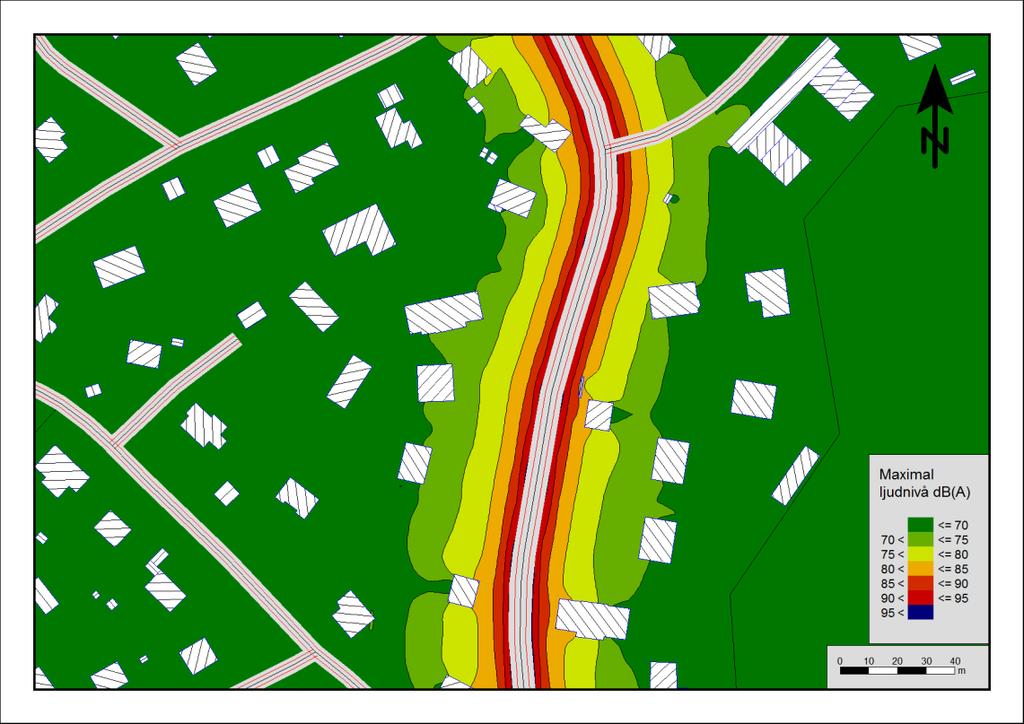

6 Bullerutbredningskartor Ekvivalent ljudnivå Ekvivalent ljudnivå närområde (2 m över marknivå) Maximal ljudnivå Maximal ljudnivå närområde (2 m över marknivå) MILJÖINVEST AB 6

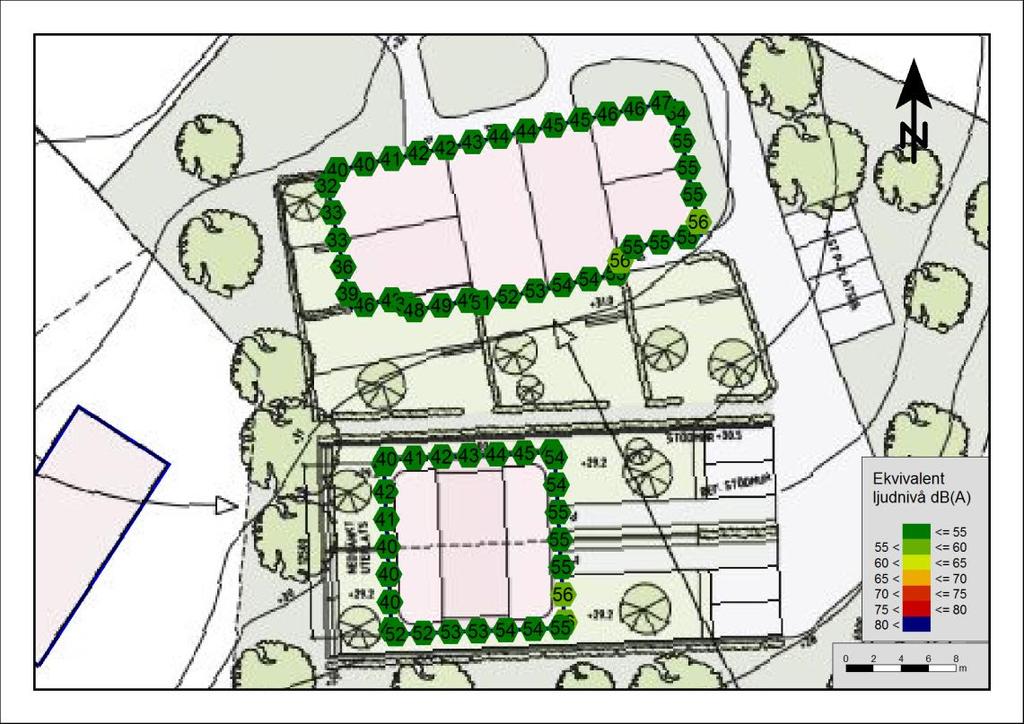

7 Bullernivåer vid fasader I bilderna nedan redovisas den ekvivalenta respektive maximala ljudnivån vid bostadshusets fasader. Ekvivalent ljudnivå vid fasader - bottenplan Maximal ljudnivå vid fasader - bottenplan MILJÖINVEST AB 7

8 Ekvivalent ljudnivå vid fasader övre plan Maximal ljudnivå vid fasader övre plan MILJÖINVEST AB 8

9 Bedömning Ljudnivå vid fasader Beräkningarna visar att gällande krav för ekvivalent ljudnivå (55 db(a) klaras utmed samtliga sidor på båda husen med några undantag. Undantagen gäller båda husens östra fasader samt mindre delar av det befintliga husets södra fasad. Enligt förordningen om trafikbuller ska i detta fall minst hälften av bostadsrummen (rum för samvaro (utom kök) samt rum för sömn) vara vända mot en tyst sida (ekvivalent ljudnivå högst 55 db(a) och maximal ljudnivå nattetid högst 70 db(a)). Det innebär att förordningens krav klaras om husens planlösningar utformas så att minst hälften av bostadsrummen (rum för samvaro och sömn) vänds mot de fasader på respektive våningsplan som klarar kraven på 55 db(a) ekvivalent ljudnivå och 70 db(a) maximal ljudnivå. Ljudnivå vid uteplats Kravet på ljudnivå vid uteplats (ekvivalent ljudnivå 50 db(a) och maximal ljudnivå 70 db(a)) klaras utmed husens norra, västra och delar av södra fasaden. Ljudnivå inomhus Kravet på ljudnivå inomhus (ekvivalent ljudnivå 30 db(a) och maximal ljudnivå på 45 db(a)) bedöms kunna klaras om det planerade husets fasader ger en total ljudreduktion av trafikbuller på minst 29 db(a). Detta bedöms klaras med normal byggstandard. Norrköping Kenneth Karlsson MiljöInvest AB MILJÖINVEST AB 9
