1 Trafikbullerutredning Förutsättningar för enligt krav i detaljplan Uppdragsgivare: Metod Arkitekter AB Referens: Ulf Segerlund: Vårt referensnummer: Antal sidor + bilagor: Rapportdatum: Handläggande akustiker Ansvarig akustiker Per Kajmats Anders Schönbeck ACAD-International AB info@acad.se Bg:

2 Sammanfattning Trafikbullerutredningen visar att krav enligt detaljplan innehålls för alla husen, både alternativ 1 och 2. Bostäderna är planerade så att minst hälften av bostadsrummen i varje lägenhet är vända mot tyst eller ljuddämpad sida. Möjlighet till tyst gemensam uteplats finns via innergård. De flesta lägenheterna har tillgång till privat balkong på tyst eller ljuddämpad sida. Då huset längs Vaksalagatan har höga trafikbullernivåer mot väg rekommenderas det att lägenheterna där innehåller ljudklass B för trafikbuller inomhus. Rapport: Trafikbullerutredning Projekt: Skapat av: Per Kajmats Korrektur: ASK Projektnummer: Revidering: Handling: Trafikbullerutredning Status: Sidan: 2 av 8

3 Innehåll 1 Uppdrag Bedömningsunderlag Planbestämmelser Trafikmängd Resultat Utlåtande Ekvivalent ljudnivå vid fasad Hus längs Vaksalagatan, alternativ 1 och Hus längs Solskensgatan, alternativ Hus längs Tövädersgatan, alternativ Hus längs Solskensgatan/Tövädersgatan, alternativ Maximal ljudnivå vid fasad Uteplats Övriga synpunker... 8 Bilagor: Beräkningsblad Ak--01 till Ak--12 Rapport: Trafikbullerutredning Projekt: Skapat av: Per Kajmats Korrektur: ASK Projektnummer: Revidering: Handling: Trafikbullerutredning Status: Sidan: 3 av 8

4 1 Uppdrag ACAD har på uppdrag av Metod Arkitekter utfört en trafikbullerutredning för Kv Diset, Uppsala. Utredningen analyserar beräknade trafikbullernivåer mot krav enligt detaljplanen. Det finns två olika alternativ till kvartersbildning. Alternativ 1 består av tre flerfamiljshus och alternativ två består av två flerfamiljshus. Husen är 4-6 våningar höga. Trafikbullret vid huset domineras av buller från Vaksalagatan. 2 Bedömningsunderlag Följande underlag har använts: Planlösningar från Metod Arkitekter, daterade Fasadritningar från Metod Arkitekter, daterade Detaljplan 2014/ Karta i dwg-format med höjdinformation från Metod, mars Trafikprognos från Uppsala kommun, daterade Planbestämmelser Enligt planbestämmelser i detaljplan så gäller: Där bullernivåer överstiger 55 db(a) ekvivalent nivå utanför fasad (frifältsvärde) ska byggnader utformas så att: Minst hälften av bostadsrummen i varje lägenhet är vända mot tyst eller ljuddämpad sida med högst 50 db(a) ekvivalent nivå (45 db(a) ska eftersträvas) och högst db(a) maximal nivå utanför fasad (frifältsvärde). Varje bostad har tillgång till uteplats, privat eller gemensam, på tyst eller ljuddämpad sida (enligt ovan) i nära anslutning till bostaden. Rapport: Trafikbullerutredning Projekt: Skapat av: Per Kajmats Korrektur: ASK Projektnummer: Revidering: Handling: Trafikbullerutredning Status: Sidan: 4 av 8

5 4 Trafikmängd Beräkningen av trafikbuller är utförd med trafikmängder enligt tabeller nedan. Trafikuppgifterna är erhållna från Uppsala kommun. Vägtrafik Väg Fordon/årsmedeldygn Andel tung trafik [%] Hastighet [km/h] Vaksalagatan ) 7 1) 50 1) Lokala gator 300 2) 0 2) 30 2) 1) Trafikprognos från Uppsala kommun. 2) Uppskattat värde av ACAD Tabell 1. Trafikmängder för vägtrafik Rapport: Trafikbullerutredning Projekt: Skapat av: Per Kajmats Korrektur: ASK Projektnummer: Revidering: Handling: Trafikbullerutredning Status: Sidan: 5 av 8

6 5 Resultat Beräkningarna av ekvivalent och maximal ljudnivå redovisas i bifogade beräkningsblad, se Tabell 2. Beräkningarna av ekvivalent och maximal ljudnivå redovisas som det högsta värdet för alla våningsplan. Ekvivalent och maximal ljudnivå redovisas även 1,5 meter över mark, samt med 3D-vy ur två vinklar. Beräkningsblad Ak--01 Ak--02 Ak--03 Ak--04 Ak--05 Ak--06 Ak--07 Ak--08 Ak--09 Ak--10 Ak--11 Ak--12 Alternativ 1, Ekvivalent ljudnivå, högsta värdet för alla plan Alternativ 2, Ekvivalent ljudnivå, högsta värdet för alla plan Alternativ 1, Maximal ljudnivå, högsta värdet för alla plan Alternativ 2, Maximal ljudnivå, högsta värdet för alla plan Alternativ 1, Ekvivalent ljudnivå 1,5 m över mark Alternativ 2, Ekvivalent ljudnivå 1,5 m över mark Alternativ 1, Maximal ljudnivå 1,5 m över mark Alternativ 2, Maximal ljudnivå 1,5 m över mark Alternativ 1, Ekvivalent ljudnivå, 3D-vy Alternativ 2, Ekvivalent ljudnivå, 3D-vy Alternativ 1, Maximal ljudnivå, 3D-vy Alternativ 2, Maximal ljudnivå, 3D-vy Beräknade värden vid huskroppar och över mark är frifältsvärden med reflexer från närbelägna byggnader. Ekvivalent ljudnivå är ljudnivån för ett årsmedeldygn. Maximal ljudnivå från vägtrafik är den ljudnivå som överskrids av 5 % av fordonen. Bullernivåerna är beräknade enligt Nordiska beräkningsmodellen i programvaran CadnaA. Tabell 2. Beräkningsblad som redovisar beräknade trafikbullernivåer. Rapport: Trafikbullerutredning Projekt: Skapat av: Per Kajmats Korrektur: ASK Projektnummer: Revidering: Handling: Trafikbullerutredning Status: Sidan: 6 av 8

7 6 Utlåtande 6.1 Ekvivalent ljudnivå vid fasad Hus längs Vaksalagatan, alternativ 1 och 2 Ljudnivån vid fasad för huset längs Vaksalagatan överskrider 65 db(a). Huset har en ljuddämpad sida med en ljudnivå på 50 db(a) eller lägre. Alla lägenheter har tillgång till vädring mot ljuddämpad sida, antingen genom att vara genomgående eller vara enkelsidiga mot ljuddämpad sida. Krav enligt detaljplan innehålls Hus längs Solskensgatan, alternativ 1 Hörnet av huset vid korsningen Solskensgatan/Tövädersgatan har en ljudnivå som överstiger 55 db(a). Lägenheterna vid det hörnet har möjlighet till vädring mot ljuddämpad sida mot gård. Övriga lägenheter har ljudnivåer som är 55 db(a) eller lägre. Krav enligt detaljplan innehålls Hus längs Tövädersgatan, alternativ 1 Samtliga av husets fasader har en ljudnivå under 55 db(a). Krav enligt detaljplan innehålls Hus längs Solskensgatan/Tövädersgatan, alternativ 2 Hörnet av huset vid korsningen Solskensgatan/Tövädersgatan har en ljudnivå som överstiger 55 db(a). Lägenheterna har möjlighet till vädring mot tyst sida finns via innergård. Övriga lägenheter har ljudnivåer som är 55 db(a) eller lägre. Detaljplanens krav kan uppfyllas med en planlösning som tar hänsyn till trafikbullernivåerna utomhus. Rapport: Trafikbullerutredning Projekt: Skapat av: Per Kajmats Korrektur: ASK Projektnummer: Revidering: Handling: Trafikbullerutredning Status: Sidan: 7 av 8

8 6.2 Maximal ljudnivå vid fasad Maximal ljudnivå vid fasad för huset längs Vaksalagatan är 84 db(a) vilket ställer höga krav på fasad samt fönster. Tung fasad av betong eller tegel bör väljas. Husets fasad mot Solskensgatan har maximal ljudnivå under db(a) vilket gör att krav enligt detaljplan innehålls. Maximal ljudnivå för övriga hus är 72 db(a) som högst men generellt längre. Fasad mot gård är under db(a) vilket gör att krav enligt detaljplan innehålls för både alternativ 1 och Uteplats Möjlighet till gemensam utegård som innehåller krav enligt detaljplan finns via innergård för både alternativ 1 och Övriga synpunker Huset längs Vaksalagatan är utsatt för höga nivåer av trafikbuller. Därför rekommenderas att ljudklass B skall gälla för trafikbullernivåer inomhus. Rapport: Trafikbullerutredning Projekt: Skapat av: Per Kajmats Korrektur: ASK Projektnummer: Revidering: Handling: Trafikbullerutredning Status: Sidan: 8 av 8

9 Ekvivalent ljudnivå LpAeq db(a). Frifältsvärden vid fasad. Högsta värde för alla våningar. Alternativ 1 Ak--01

10 Ekvivalent ljudnivå LpAeq db(a). Frifältsvärden vid fasad. Högsta värde för alla våningar. Alternativ 2 Ak--02

11 Maximal ljudnivå LpAmax db(a). Frifältsvärden vid fasad. Högsta värde för alla våningar. Alternativ 1 Ak--03

12 Maximal ljudnivå LpAmax db(a). Frifältsvärden vid fasad. Högsta värde för alla våningar. Alternativ 2 Ak--04

13 Ekvivalent ljudnivå LpAeq db(a). Ljudutbredning över mark. Raster om 2x2 m, 1,5 m över mark. Alternativ 1. Ak--05

14 Ekvivalent ljudnivå LpAeq db(a). Ljudutbredning över mark. Raster om 2x2 m, 1,5 m över mark. Alternativ 2 Ak--06

15 Maximal ljudnivå LpAmax db(a). Ljudutbredning över mark. Raster om 2x2 m, 1,5 m över mark. Alternativ 1. Ak--07

16 Maximal ljudnivå LpAmax db(a). Ljudutbredning över mark. Raster om 2x2 m, 1,5 m över mark. Alternativ 2 Ak--08

17 Ekvivalent ljudnivå > 0.0 db(a) > 35.0 db(a) > 40.0 db(a) > 45.0 db(a) > 50.0 db(a) > 55.0 db(a) > 60.0 db(a) > 65.0 db(a) >.0 db(a) > 75.0 db(a) > 80.0 db(a) > 85.0 db(a) LpAeq db(a). Frifältsvärden vid fasad. 3D-vy från Vaksalagatan. Alternativ 1. Ak--09

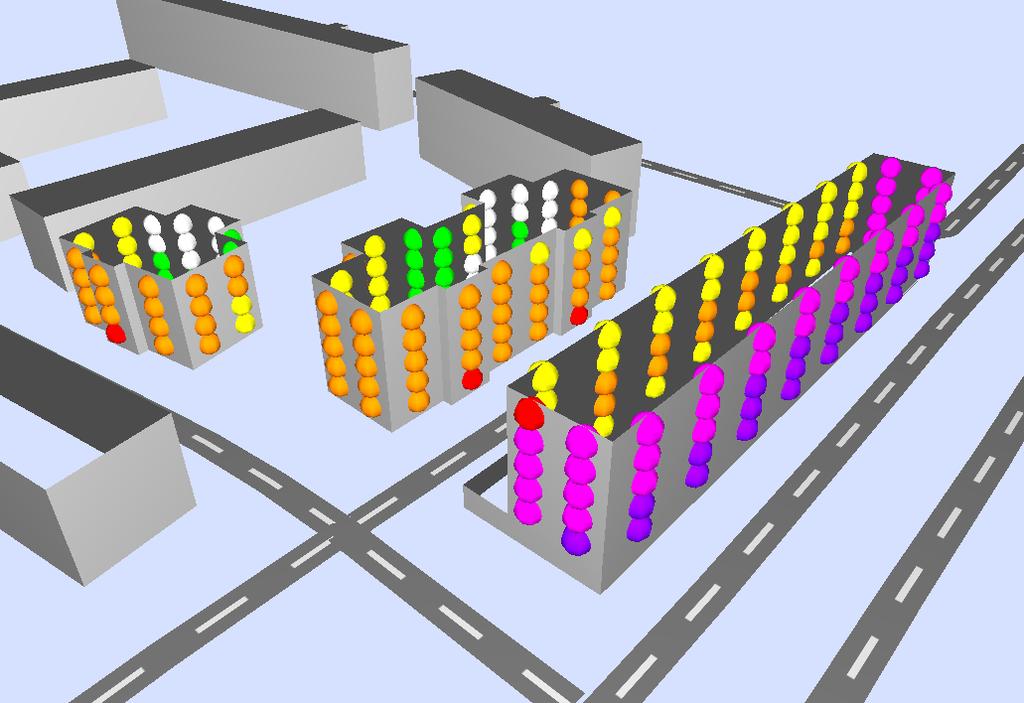

18 Maximal ljudnivå > 0.0 db(a) > 35.0 db(a) > 40.0 db(a) > 45.0 db(a) > 50.0 db(a) > 55.0 db(a) > 60.0 db(a) > 65.0 db(a) >.0 db(a) > 75.0 db(a) > 80.0 db(a) > 85.0 db(a) LpAmax db(a). Frifältsvärden vid fasad. 3D-vy från Vaksalagatan. Alternativ 1. Ak--10

19 Ekvivalent ljudnivå > 0.0 db(a) > 35.0 db(a) > 40.0 db(a) > 45.0 db(a) > 50.0 db(a) > 55.0 db(a) > 60.0 db(a) > 65.0 db(a) >.0 db(a) > 75.0 db(a) > 80.0 db(a) > 85.0 db(a) LpAeq db(a). Frifältsvärden vid fasad. 3D-vy från Vaksalagatan. Alternativ 2. Ak--11

20 Maximal ljudnivå > 0.0 db(a) > 35.0 db(a) > 40.0 db(a) > 45.0 db(a) > 50.0 db(a) > 55.0 db(a) > 60.0 db(a) > 65.0 db(a) >.0 db(a) > 75.0 db(a) > 80.0 db(a) > 85.0 db(a) LpAmax db(a). Frifältsvärden vid fasad. 3D-vy från Vaksalagatan. Alternativ 2. Ak--12
