GEOTEKNISKA FÖRUTSÄTTNINGAR FÖR PLANARBETE, PLANPROGRAM INOM TULLHOLMSSÅGEN 4 MFL

Transkript

1 PM-GEOTEKNIK 1 KARLSTADS KOMMUN Tullholmssågen 4, mfl UPPDRAGSNUMMER GEOTEKNISKA FÖRUTSÄTTNINGAR FÖR PLANARBETE, PLANPROGRAM INOM TULLHOLMSSÅGEN 4 MFL KARLSTAD GEOTEKNIK HENRIK FALCH repo001.docx

2 repo001.docx Sweco Sandbäcksgatan 1 Box 385 SE Karlstad, Sverige Telefon +46 (0) Fax +46 (0) Sweco Civil AB Org.nr Styrelsens säte: Stockholm Henrik Falch Geotekniker Karlstad Telefon direkt +46 (0) Mobil +46 (0) henrik.falch@sweco.se

3 Innehållsförteckning 1 Uppdrag 1 2 Objektsbeskrivning 1 3 Underlag för undersökningen Utförda undersökningar 1 4 Jordlager- och grundvattenförhållanden 1 5 Sättningar - generellt 3 6 Grundläggning - generellt 3 7 Stabilitet Beräkningsförutsättningar Dimensionerande laster Erforderlig säkerhetsfaktor Materialparametrar Resultat 6 8 Markarbeten - generellt 7 9 Fortsatt arbete 8 Bilaga 1 Bilaga 2 Odränerad skjuvhållfasthet Utförda stabilitetsberäkningar repo001.docx PM-GEOTEKNIK TULLHOLMSSÅGEN 4, MFL FH p:\2363\ _karlstad._tullholmssågen_4_mfl\100_geo\19_original\doc\pm_geoteknik 1_ docx

4 repo001.docx PM-GEOTEKNIK TULLHOLMSSÅGEN 4, MFL FH p:\2363\ _karlstad._tullholmssågen_4_mfl\100_geo\19_original\doc\pm_geoteknik 1_ docx

5 1 Uppdrag På uppdrag av Karlstads kommun har Sweco utfört geotekniska undersökningar för rubricerat objekt. Syfte med de geotekniska undersökningarna har varit att klarlägga jordlager- och grundvattenförhållanden för att översiktligt utreda stabilitets-, sättnings- och grundläggningsförhållandena inom aktuellt område. 2 Objektsbeskrivning Aktuellt område utgörs av Tullholmssågen 4, Kostern 10 och del av Viken 2:1 och består huvudsakligen av industribebyggelse och hårdgjorda ytor. I anslutning till Tullholmsvikens vattenområde återfinns gräsytor samt en GC-väg. Området begränsas i norr av Packhusgatan, i väster av Tullhusgatan, i söder av Näbbgatan, i nordost av Tullen 1 och i öster av Tullholmsvikens vattenområde. Marknivån inom Coops området och packhusgatan i norr varierar mellan ca +46,7 á +46,9 m. Vid vasskanten i anslutning mot Tullholmsvikens vattenområde är marknivån ca +44,5 m. Inom aktuellt område planeras för bostadshus, kontorshus och lokaler för detaljhandel samt strandpromenad och/eller kajkonstruktion. Slutligt förslag till områdets utbyggnad föreligger ej för dagen. Området utgörs av utfylld mark med varierande fyllnings mäktighet. 3 Underlag för undersökningen Två tidiga förslag på möjlig utformning av området framtagits av Tovatt respektive Tengbom har erhållits av beställaren (201708). Av beställaren har digital primärkarta erhållits (201708). 3.1 Utförda undersökningar Resultat av utförda undersökningar redovisas i separat handling "Markteknisk undersökningsrapport (MUR) Planarbete" Sweco, daterad med tillhörande ritningar. 4 Jordlager- och grundvattenförhållanden Området utgörs av utfylld mark, fyllningen har varierande mäktighet och innehåll. Under fyllningen består naturligt lagrad jord av finkorniga sediment ovan fast friktionsjord på berg. Den befintliga fyllningens mäktighet ökar från Tullholmsvikens vattenområde i riktning mot Packhusgatan och har där en mäktighet på ca 10 m. Inom Tullholmssågen 4 och Kostern 10 varierar fyllningensmäktighet mellan ca 2 á 5 m. Utförda undersökningar visar att fyllningens sammansättning kan variera markant vid förflyttningar på enbart någon meter i plan och består av sand, silt, grus, sten, men även av organiskt material, tegel, block, lera och flis. 1(8) repo001.docx PM-GEOTEKNIK TULLHOLMSSÅGEN 4, MFL FH p:\2363\ _karlstad._tullholmssågen_4_mfl\100_geo\19_original\doc\pm_geoteknik 1_ docx

6 Djupet till fast botten ökar generellt från söder mot norr och är minst i sydost ca 2,5 m och som störst i nordost ca 18 m. Naturligt lagrad jord utgörs huvudsakligen av siltig lera med en mäktighet på ca 0 á 14 m, inom vassområdet och vattenområdet förkommer även slitig lerig gyttja. Den siltiga lerans odränerade skjuvhållfasthet är låg inom landområdet. I vassområdet är den siltiga lerans odränerade skjuvhållfasthet mycket låg och minskar sedan ytterligare utanför vassområdet och är i vattenområdet extremt låg. Den odränerad skjuvhållfastheten korrigerad med avseende på konflytgräns varierar i området mellan 4 och 33 kpa. Sammanställning av den odränerade skjuvhållfastheten redovisas i Bilaga 1 och de tre zonernas utbredning i plan i Bild 1. Leran i området är låg- till mellansensitiv. Bild 1, Zoner för skjuvhållfastheten (landområdet, vassområdet och vattenområdet) samt beräkningssektioner (GC-väg och strandkant från primärkarta och förslag på ny utformning från Tovatt). 2(8) repo001.docx PM-GEOTEKNIK TULLHOLMSSÅGEN 4, MFL FH p:\2363\ _karlstad._tullholmssågen_4_mfl\100_geo\19_original\doc\pm_geoteknik 1_ docx

7 Tidigare utförda mätningar av radonhalten i markluft i områdets nordöstra del visar på normalradonmark. Grundvattenytans läge ska förväntas återfinnas på ca 0 à 2 m djup under nuvarande markyta och variera med årstid, nederbördsmängd och Vänerns vattennivå. 5 Sättningar - generellt Sättningar kommer att utvecklas i jorden, leran, för all form av ny permanent lastökning. Sättningarnas storlek är förutom lerans sättningsegenskaper beroende av lermäktighet, lastens intensitet och utbredning i plan samt lastens verkan över tiden. Sättningar till följd av konsolidering i leran uppkommer när lastökningen ger tillskottsspänningar som överstiger lerans förkonsolideringstryck. Dessa sättningar utvecklas ofta under lång tid till följd av lerans täthet. I tabell 1 ges översiktliga värden på karakteristiska sättningar för laster med stor utbredning i plan för olika lermäktigheter. Vidare ges även bedömda tider för % respektive 90 % av slutlig konsolideringssättning. Lermäktighet s [cm] q=10 kpa s [cm] q=20 kpa s [cm] q= kpa T % [år] T 90% [år] 3 m 3 à 6 8 à à 16 0,5 2 6 m 8 à à à m 15 à à à m 20 à 28 à 33 à Tabell 1, Karakteristiska konsolideringssättningar för olika lermäktighet, q=ny påförd lastökning. Till följd av fyllningens varierande sammansättning och fasthet kan sättningar även utvecklas i fyllnadsmaterialet. För huvuddelen av området kommer omgivande mark inte höjas. I anslutning till Tullholmsvikens vattenområde och den nordöstra delen av området kommer dock sättningar i omgivande mark uppstå om uppfyllnad görs till en motsvarande nivå som övriga området ca +46,6 m. Erforderliga sättningsberäkningar för nya byggnader eller uppfyllnader kan endast utföras efter det att kompletterande provtagning i aktuellt läge och laborationsanalys är utförda. 6 Grundläggning - generellt Strandpromenaden och/eller kajen i vikens inre del och planerade byggnader inom huvuddelen av området erfordrar djupgrundläggning med spetsburna pålar för ett sättningsfritt utförande. Även kalkcementpelare kan vara en möjlig grundläggningsmetod dock förekommer dy och gyttja i vikens inre del som kan orsaka att kalkcementpelarna 3(8) repo001.docx PM-GEOTEKNIK TULLHOLMSSÅGEN 4, MFL FH p:\2363\ _karlstad._tullholmssågen_4_mfl\100_geo\19_original\doc\pm_geoteknik 1_ docx

8 inte uppnår en godtagbar hållfasthet. I den södra delen av området med ringa lermäktighet bedöms mindre byggnader kunna grundläggas ytligt. 7 Stabilitet Stabilitetsförhållandena har analyserats och bestämts i enlighet med IEG rapport 4:2010 (Tillståndsbedömning/klassificering av naturliga slänter och slänter med befintlig bebyggelse och anläggningar). Beräkningarna har utförts enligt totalsäkerhetsmetoden, för planläggning med en utredningsnivå enligt detaljerad utredning. 7.1 Beräkningsförutsättningar Stabilitetsanalyserna har utförts med programmet GeoStudio 2016 (Slope/W version ) med beräkningsmetod enligt Morgenstern-Price. Beräkningarna av stabiliteten har utförts som odränerad respektive kombinerad analys för cirkulärcylindriska glidytor. Stabilitetsberäkningar i detta skede har utförts med sträckning av GC-väg och placering av strandpromenad och/eller kajkonstruktion enligt Tovatts förslag enligt Bild 1. Nuvarande bottennivå i Tullholmsvikens vattenområde har använts Dimensionerande laster För ny byggnation i anslutning till vattenområdena erfordras pålgrundläggning. Ingen last från byggnaderna har därmed ansatts i stabilitetsberäkningarna. Karakteristisk trafiklast på GC-väg q k=5 kpa vilken appliceras över hela GC-vägens bredd Erforderlig säkerhetsfaktor Tabell 2 Säkerhetskrav utifrån IEG rapport 4:2010 (Tabell 4.2) detaljerad utredning. Planläggning Fc 1,7-1,5 Fkomb 1,5-1,4 4(8) repo001.docx PM-GEOTEKNIK TULLHOLMSSÅGEN 4, MFL FH p:\2363\ _karlstad._tullholmssågen_4_mfl\100_geo\19_original\doc\pm_geoteknik 1_ docx

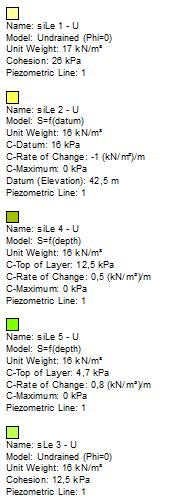

9 För att vara en detaljerad utredning har en stor mängd undersökningar funnits att tillgå från nu och tidigare utförda undersökningar. Detta sammanvägt med gynnsamma och ogynsamma förhållanden i området medför att säkerhetsfaktorn i den nedre delen av intervallet kan väljas. Följande krav på säkerhetsfaktorn har valts: Tabell 3 Säkerhetsfaktor för detta projekt, utifrån IEG rapport 4:2010 (Tabell 4.2). Planläggning Fc 1,5 Fkomb 1, Materialparametrar Nedan redovisas de materialegenskaper som använts vid stabilitetsberäkningarna. Sammanvägt härlett värde på den odränerad skjuvhållfastheten redovisas även i Bilaga 1. Vid dränerad analys gäller för kohesionsjord: φk = c = 0.1 c u där c u är härlett värde på odränerad skjuvhållfasthet (korrigerad med hänsyn till konflytgränsen), vilken nedan anges för respektive skikt. 5(8) repo001.docx PM-GEOTEKNIK TULLHOLMSSÅGEN 4, MFL FH p:\2363\ _karlstad._tullholmssågen_4_mfl\100_geo\19_original\doc\pm_geoteknik 1_ docx

10 7.2 Resultat 6(8) Stabilitetsanalyser har för området utförts i fyra sektioner A - D, se Billd 1, se sid 2. Sektionernas geometri har tolkats utifrån befintligt kartmaterial samt utförda inmätningar av slänten mot Tullholmsvikens vattenområde. Nivån på botten har lodats i ett antal punkter samt registrerats i utförda geotekniska underökningar i vattnet. Dimensionerande portryck har ansatts som hydrostatiskt från en grundvattenyta i nära anslutning till repo001.docx PM-GEOTEKNIK TULLHOLMSSÅGEN 4, MFL FH p:\2363\ _karlstad._tullholmssågen_4_mfl\100_geo\19_original\doc\pm_geoteknik 1_ docx

11 markytan. I beräkningarna har vattenytan ansats till +43,7 m vilket motsvarar lägsta lågvatten (LLW) för Vänern. Dessa förhållanden bedöms vara valda på säkra sidan då grundvattenytan sannolikt är betydligt lägre vid de tillfällen då vattennivån i Tullholmsviken motsvarar LLW. Utförda stabilitetsanalyser för planerade förhållanden visar huvudsakligen på tillfredställande säkerhet mot stabilitetsbrott utan förstärkningsåtgärder. En sammanställning av utförda stabilitetsanalyser redovisas i tabell 4 nedan (samtliga beräkningar redovisas i bilaga 2). Tabell 4, Tabell över beräknade säkerhetsfaktorer mot brott (F). Befintliga förhållanden och planerad ny utformning (med restriktioner). Sektion Bef. förhållanden kombinerad analys Bef. förhållanden odränerad analys Ny utformning kombinerad analys Ny utformning odränerad analys Sektion A - - 1,82 2,08 Sektion B 1,41 1,41 1,51 1,51 Sektion C - - 1,49 1,51 Sektion D - - 1,58 1,58 Då stabilitetsförhållandena försämras vid ny utformning redovisas här enbart beräkningsresultat för befintliga förhållanden när stabiliteten inte är tillfredställande för ny utformning. I sektion B har slänten i beräkningen flackats ut (till ca 1:2,5) för att uppnå en tillfredställande stabilitetsnivå. Bedömningen görs att stabiliteten inte är tillfredställande från sektion B och ca 60 m norr ut. Stabiliteten mot Tullholmsvikens vattenområde är tillfredställande från sektion A och söder ut. Om GC-vägen höjs och/eller flyttas längre öster ut kan dock tryckbank i vassområdet bitvis erfordras. Om bottennivån utanför GC-vägen planeras att sänkas kommer mer omfattande stabilitetshöjande åtgärder erfordras i form av tryckbank i kombination med lättfyllning och/eller avschaktning. Utmed strandlinjen i områdets centrala och norra del planeras en strandpromenad och/eller kajkonstruktion. För denna del kommer geotekniska förstärkningsåtgärder att erfordras. Omfattningen av åtgärderna beror på hur långt ut i vassområdet de placeras och vilken nivå på botten (vattendjup) utanför dem som planeras. 8 Markarbeten - generellt Delar av befintlig fyllning och naturligt lagrad jord är flytbenägna vid vattenmättnad och mekanisk påverkan. Vidare är de tjälfarliga. Lednings- och gatuförläggning skall anpassas till områdets höjdsättning. Vid eventuella uppfyllnader ska sättnings- och stabilitetsproblematiken utredas. 7(8) repo001.docx PM-GEOTEKNIK TULLHOLMSSÅGEN 4, MFL FH p:\2363\ _karlstad._tullholmssågen_4_mfl\100_geo\19_original\doc\pm_geoteknik 1_ docx

12

13 Karlstad, Tullholsviken Tullholmssågen 4 mfl (land) Uppdragsnummer: Sammanställning och utvärdering av odränerad skjuvhållfasthet, c uk 44 Odränerad skjuvhållfasthet [kpa] (korrigerad m.a.p. w L ) kpa Nivå SW18 (Vb) Vass/land V SW18 (CPT) Vass/land V P4 (Vb) Land V 17SW02 (Vb) Land N S1 (Vb) Land V 17SW04 (Vb) Land NC 17SW10 (Vb) Land N Vald Hållf, landområdet(26; 0*z kpa)

14 Karlstad, Tullholsviken Tullholmssågen 4 mfl (vass) Uppdragsnummer: Sammanställning och utvärdering av odränerad skjuvhållfasthet, c uk Odränerad skjuvhållfasthet [kpa] (korrigerad m.a.p. w L ) z kpa ,5 kpa 16-1z kpa 5S (Vb) Vass VC A3 (Vb) Land/vass V A5 (Vb) Vass V A8 (Kv) Vass V A8 (Vb) Vass V 36 2 (Vb) Vass V Nivå ,5+0,5z kpa 2 (Kv) Vass V 4 (Vb) Vass/Land V SW10 (Vb) Vass VC SW10 (Kv) Vass VC SW10 (CPT) Vass VC SW13 (Vb) Vass V SW13 (CPT) Vass V SW17 (CPT) Vass N 17SW01 (Vb) Vass N 17SW03 (Vb) Land/Vass NC 17SW05 (Vb) Land/vass C Vald Hållf, vassområdet(16; 0*z kpa)

15 Karlstad, Tullholsviken Tullholmssågen 4 mfl (vatten) Uppdragsnummer: Sammanställning och utvärdering av odränerad skjuvhållfasthet, c uk (korrigerad m.a.p. w L ) ,1z kpa Odränerad skjuvhållfasthet [kpa] SW08 (Vb) Vatten VC SW08 (CPT) Vatten VC SW11 (Vb) Vatten V SW11 (CPT) Vatten V ,7+0,8z kpa SW12 (CPT) Vatten VC SW14 (Vb) Vatten V SW14 (CPT) Vatten V (Vb) vatten S (Kv) vatten S Nivå Vald Hållf, vattenområdet(8; 0,8*z kpa)

16 Karlstad, Tullholmssågen 4, mfl Sektion A Kombinerad analys Ny GC-väg Uppdrag: Karlstad, Tullholmssågen 4, mfl Beställare: Karlstads kommun Skala (A3): 1:0 Analysmetod: Morgenstern-Price Glidytor: Grid and Radius (optimization: No) GW & portryck: Piezometric Line Filnamn: Sektion A.gsz Senast sparad: ; 11:47:21 P:\2363\ _Karlstad._Tullholmssågen_4_mfl\100_Geo\13_Beräkningar\Sektion A.gsz Name: Bef. F Unit Weight: 19,5 kn/m³ Phi': 34 Constant Unit Wt. Above Water Table: 17,5 kn/m³ Name: Fr Phi': 42 Name: Ny F Phi': Name: sigyle 1 - K Phi': C-Top of Layer: 1,8 kpa Cu-Top of Layer: 18 kpa Cu-Rate of Change: 0 (kn/m²)/m Name: sigyle 2 - K Model: Combined, S=f(datum) Phi': C-Datum: 0,8 kpa C-Rate of Change: -0,11 (kn/m²)/m Cu-Datum: 8 kpa Cu-Rate of Change: -1,1 (kn/m²)/m Datum (Elevation): 44 m Name: sile 1 - K Unit Weight: 17 kn/m³ Phi': C-Top of Layer: 2,6 kpa Cu-Top of Layer: 26 kpa Cu-Rate of Change: 0 (kn/m²)/m 2, 2,20 Name: sile 2 - K Model: Combined, S=f(datum) Phi': C-Datum: 1,6 kpa C-Rate of Change: -0,1 (kn/m²)/m Cu-Datum: 16 kpa Cu-Rate of Change: -1 (kn/m²)/m Datum (Elevation): 42,5 m 2,20 Name: sile 5 - K Phi': C-Top of Layer: 0,47 kpa C-Rate of Change: 0,08 (kn/m²)/m Cu-Top of Layer: 4,7 kpa Cu-Rate of Change: 0,8 (kn/m²)/m 2,00 1,82 Ny GC-väg 5 kpa Bef. F sile 1 - K Ny F sigyle 1 - K sile 2 - K Fr sigyle 2 - K sile 5 - K Nivå RH Avstånd från tidigare strandkant [m]

17 Karlstad, Tullholmssågen 4, mfl Sektion A Odränerad analys Ny GC-väg Uppdrag: Karlstad, Tullholmssågen 4, mfl Beställare: Karlstads kommun Skala (A3): 1:0 Analysmetod: Morgenstern-Price Glidytor: Grid and Radius (optimization: No) GW & portryck: Piezometric Line Filnamn: Sektion A.gsz Senast sparad: ; 11:44:15 P:\2363\ _Karlstad._Tullholmssågen_4_mfl\100_Geo\13_Beräkningar\Sektion A.gsz Name: Bef. F Unit Weight: 19,5 kn/m³ Phi': 34 Constant Unit Wt. Above Water Table: 17,5 kn/m³ Name: Fr Phi': 42 Name: Ny F Phi': Name: sigyle 1 - U C-Top of Layer: 18 kpa Name: sigyle 2 - U C-Datum: 8 kpa C-Rate of Change: -1,1 (kn/m²)/m Datum (Elevation): 44 m Name: sile 1 - U Model: Undrained (Phi=0) Unit Weight: 17 kn/m³ Cohesion: 26 kpa Name: sile 2 - U C-Datum: 16 kpa C-Rate of Change: -1 (kn/m²)/m Datum (Elevation): 42,5 m 2, Name: sile 5 - U C-Top of Layer: 4,7 kpa C-Rate of Change: 0,8 (kn/m²)/m 2, 2, Ny GC-väg 5 kpa 2,08 Bef. F sile 1 - U Ny F sigyle 1 - U sile 2 - U Fr sigyle 2 - U sile 5 - U Nivå RH Avstånd från tidigare strandkant [m]

18 Karlstad, Tullholmssågen 4, mfl Sektion B Kombinerad analys Befintliga förhållanden Uppdrag: Karlstad, Tullholmssågen 4, mfl Beställare: Karlstads kommun Skala (A3): 1:0 Analysmetod: Morgenstern-Price Glidytor: Grid and Radius (optimization: No) GW & portryck: Piezometric Line Filnamn: Sektion B_bef.gsz Senast sparad: ; 12:26:20 P:\2363\ _Karlstad._Tullholmssågen_4_mfl\100_Geo\13_Beräkningar\Sektion B_bef.gsz Name: Bef. F Unit Weight: 19,5 kn/m³ Phi': 34 Constant Unit Wt. Above Water Table: 17,5 kn/m³ Name: Fr Phi': 42 Name: sigyle 1 - U C-Top of Layer: 18 kpa Name: sigyle 2 - U C-Datum: 8 kpa C-Rate of Change: -1,1 (kn/m²)/m Datum (Elevation): 44 m Name: sile 2 - K Model: Combined, S=f(datum) Phi': C-Datum: 1,6 kpa C-Rate of Change: -0,1 (kn/m²)/m Cu-Datum: 16 kpa Cu-Rate of Change: -1 (kn/m²)/m Datum (Elevation): 42,5 m Name: sile 3 - K Phi': C-Top of Layer: 1, kpa Cu-Top of Layer: 12,5 kpa Cu-Rate of Change: 0 (kn/m²)/m 2,00 1,70 Name: sile 5 - K Phi': C-Top of Layer: 0,47 kpa C-Rate of Change: 0,08 (kn/m²)/m Cu-Top of Layer: 4,7 kpa Cu-Rate of Change: 0,8 (kn/m²)/m 1, 1,41 GC-väg 5 kpa Bef. F sile 2 - K sigyle 1 - U sile 3 - K Fr sigyle 2 - U sile 5 - K Nivå RH Avstånd från tidigare strandkant [m]

19 Karlstad, Tullholmssågen 4, mfl Sektion B Odränerad analys Befintliga förhållanden Uppdrag: Karlstad, Tullholmssågen 4, mfl Beställare: Karlstads kommun Skala (A3): 1:0 Analysmetod: Morgenstern-Price Glidytor: Grid and Radius (optimization: No) GW & portryck: Piezometric Line Filnamn: Sektion B_bef.gsz Senast sparad: ; 12:21:08 P:\2363\ _Karlstad._Tullholmssågen_4_mfl\100_Geo\13_Beräkningar\Sektion B_bef.gsz Name: Bef. F Unit Weight: 19,5 kn/m³ Phi': 34 Constant Unit Wt. Above Water Table: 17,5 kn/m³ Name: Fr Phi': 42 Name: sigyle 1 - U C-Top of Layer: 18 kpa Name: sigyle 2 - U C-Datum: 8 kpa C-Rate of Change: -1,1 (kn/m²)/m Datum (Elevation): 44 m Name: sile 2 - U C-Datum: 16 kpa C-Rate of Change: -1 (kn/m²)/m Datum (Elevation): 42,5 m Name: sile 5 - U C-Top of Layer: 4,7 kpa C-Rate of Change: 0,8 (kn/m²)/m Name: sle 3 - U Model: Undrained (Phi=0) Cohesion: 12,5 kpa 2,00 1,70 1, 1,41 GC-väg 5 kpa Bef. F sile 2 - U sigyle 1 - U sle 3 - U Fr sigyle 2 - U sile 5 - U Nivå RH Avstånd från tidigare strandkant [m]

20 Karlstad, Tullholmssågen 4, mfl Sektion B Kombinerad analys Ny GC-väg Uppdrag: Karlstad, Tullholmssågen 4, mfl Beställare: Karlstads kommun Skala (A3): 1:0 Analysmetod: Morgenstern-Price Glidytor: Grid and Radius (optimization: No) GW & portryck: Piezometric Line Filnamn: Sektion B.gsz Senast sparad: ; 12:34:11 P:\2363\ _Karlstad._Tullholmssågen_4_mfl\100_Geo\13_Beräkningar\Sektion B.gsz Name: Bef. F Unit Weight: 19,5 kn/m³ Phi': 34 Constant Unit Wt. Above Water Table: 17,5 kn/m³ Name: Fr Phi': 42 Name: sigyle 1 - U C-Top of Layer: 18 kpa Name: sigyle 2 - U C-Datum: 8 kpa C-Rate of Change: -1,1 (kn/m²)/m Datum (Elevation): 44 m Name: sile 2 - U C-Datum: 16 kpa C-Rate of Change: -1 (kn/m²)/m Datum (Elevation): 42,5 m Name: sile 5 - U C-Top of Layer: 4,7 kpa C-Rate of Change: 0,8 (kn/m²)/m Name: sle 3 - U Model: Undrained (Phi=0) Cohesion: 12,5 kpa 2,00 1,70 1,51 Ny GC-väg 5 kpa Bef. F sile 2 - U sigyle 1 - U sle 3 - U Fr sigyle 2 - U sile 5 - U Nivå RH Avstånd från tidigare strandkant [m]

21 Karlstad, Tullholmssågen 4, mfl Sektion B Odränerad analys Ny GC-väg Uppdrag: Karlstad, Tullholmssågen 4, mfl Beställare: Karlstads kommun Skala (A3): 1:0 Analysmetod: Morgenstern-Price Glidytor: Grid and Radius (optimization: No) GW & portryck: Piezometric Line Filnamn: Sektion B.gsz Senast sparad: ; 12::18 P:\2363\ _Karlstad._Tullholmssågen_4_mfl\100_Geo\13_Beräkningar\Sektion B.gsz Name: Bef. F Unit Weight: 19,5 kn/m³ Phi': 34 Constant Unit Wt. Above Water Table: 17,5 kn/m³ Name: Fr Phi': 42 Name: sigyle 1 - U C-Top of Layer: 18 kpa Name: sigyle 2 - U C-Datum: 8 kpa C-Rate of Change: -1,1 (kn/m²)/m Datum (Elevation): 44 m Name: sile 2 - U C-Datum: 16 kpa C-Rate of Change: -1 (kn/m²)/m Datum (Elevation): 42,5 m Name: sile 5 - U C-Top of Layer: 4,7 kpa C-Rate of Change: 0,8 (kn/m²)/m Name: sle 3 - U Model: Undrained (Phi=0) Cohesion: 12,5 kpa 2,00 1,70 1,51 Ny GC-väg 5 kpa Bef. F sile 2 - U sigyle 1 - U sle 3 - U Fr sigyle 2 - U sile 5 - U Nivå RH Avstånd från tidigare strandkant [m]

22 Karlstad, Tullholmssågen 4, mfl Sektion C Kombinerad analys Ny GC-väg Uppdrag: Karlstad, Tullholmssågen 4, mfl Beställare: Karlstads kommun Skala (A3): 1:0 Analysmetod: Morgenstern-Price Glidytor: Grid and Radius (optimization: No) GW & portryck: Piezometric Line Filnamn: Sektion C.gsz Senast sparad: ; 13:24:28 P:\2363\ _Karlstad._Tullholmssågen_4_mfl\100_Geo\13_Beräkningar\Sektion C.gsz Name: Bef. F Unit Weight: 19,5 kn/m³ Phi': 34 Constant Unit Wt. Above Water Table: 17,5 kn/m³ Name: Fr Phi': 42 Name: Ny F Phi': Name: sigyle 1 - K Phi': C-Top of Layer: 1,8 kpa Cu-Top of Layer: 18 kpa Cu-Rate of Change: 0 (kn/m²)/m Name: sigyle 2 - K Model: Combined, S=f(datum) Phi': C-Datum: 0,8 kpa C-Rate of Change: -0,11 (kn/m²)/m Cu-Datum: 8 kpa Cu-Rate of Change: -1,1 (kn/m²)/m Datum (Elevation): 44 m Name: sile 1 - K Unit Weight: 17 kn/m³ Phi': C-Top of Layer: 2,6 kpa Cu-Top of Layer: 26 kpa Cu-Rate of Change: 0 (kn/m²)/m 1,80 Name: sile 2 - K Model: Combined, S=f(datum) Phi': C-Datum: 1,6 kpa C-Rate of Change: -0,1 (kn/m²)/m Cu-Datum: 16 kpa Cu-Rate of Change: -1 (kn/m²)/m Datum (Elevation): 42,5 m Ny F Bef. F Bef. F sile 1 - K Ny F 1,60 1, 1,49 Ny GC-väg 5 kpa sigyle 1 - K sile 2 - K sile 3 - K sile 4 - K sigyle 2 - K sile 5 - K Nivå RH2000 Name: sile 3 - K Phi': C-Top of Layer: 1, kpa Cu-Top of Layer: 12,5 kpa Cu-Rate of Change: 0 (kn/m²)/m Name: sile 4 - K Phi': C-Top of Layer: 1, kpa C-Rate of Change: 0,05 (kn/m²)/m Cu-Top of Layer: 12,5 kpa Cu-Rate of Change: 0,5 (kn/m²)/m Name: sile 5 - K Phi': C-Top of Layer: 0,47 kpa C-Rate of Change: 0,08 (kn/m²)/m Cu-Top of Layer: 4,7 kpa Cu-Rate of Change: 0,8 (kn/m²)/m Fr Avstånd från tidigare strandkant [m]

23 Karlstad, Tullholmssågen 4, mfl Sektion C Odränerad analys Ny GC-väg Uppdrag: Karlstad, Tullholmssågen 4, mfl Beställare: Karlstads kommun Skala (A3): 1:0 Analysmetod: Morgenstern-Price Glidytor: Grid and Radius (optimization: No) GW & portryck: Piezometric Line Filnamn: Sektion C.gsz Senast sparad: ; 13:19:49 P:\2363\ _Karlstad._Tullholmssågen_4_mfl\100_Geo\13_Beräkningar\Sektion C.gsz Name: Bef. F Unit Weight: 19,5 kn/m³ Phi': 34 Constant Unit Wt. Above Water Table: 17,5 kn/m³ Name: Fr Phi': 42 Name: Ny F Phi': Name: sigyle 1 - U C-Top of Layer: 18 kpa Name: sigyle 2 - U C-Datum: 8 kpa C-Rate of Change: -1,1 (kn/m²)/m Datum (Elevation): 44 m Name: sile 1 - U Model: Undrained (Phi=0) Unit Weight: 17 kn/m³ Cohesion: 26 kpa Name: sile 2 - U C-Datum: 16 kpa C-Rate of Change: -1 (kn/m²)/m Datum (Elevation): 42,5 m 1,70 Name: sile 4 - U C-Top of Layer: 12,5 kpa C-Rate of Change: 0,5 (kn/m²)/m 1,60 Name: sile 5 - U C-Top of Layer: 4,7 kpa C-Rate of Change: 0,8 (kn/m²)/m 1,51 Name: sle 3 - U Model: Undrained (Phi=0) Cohesion: 12,5 kpa Ny GC-väg 5 kpa Ny F Bef. F Bef. F sile 1 - U Ny F sigyle 1 - U sile 2 - U sle 3 - U sile 4 - U sigyle 2 - U sile 5 - U Nivå RH2000 Fr Avstånd från tidigare strandkant [m]

24 Karlstad, Tullholmssågen 4, mfl Sektion D Kombinerad analys Kaj/GC-väg Uppdrag: Karlstad, Tullholmssågen 4, mfl Beställare: Karlstads kommun Skala (A3): 1:0 Analysmetod: Morgenstern-Price Glidytor: Grid and Radius (optimization: No) GW & portryck: Piezometric Line Filnamn: Sektion D.gsz Senast sparad: ; 10:15:49 P:\2363\ _Karlstad._Tullholmssågen_4_mfl\100_Geo\13_Beräkningar\Sektion D.gsz Name: Bef. F Unit Weight: 19,5 kn/m³ Phi': 34 Constant Unit Wt. Above Water Table: 17,5 kn/m³ Name: Fr Phi': 42 Name: Ny F Phi': Name: sigyle 1 - K Phi': C-Top of Layer: 1,8 kpa Cu-Top of Layer: 18 kpa Cu-Rate of Change: 0 (kn/m²)/m Name: sigyle 2 - K Model: Combined, S=f(datum) Phi': C-Datum: 0,8 kpa C-Rate of Change: -0,11 (kn/m²)/m Cu-Datum: 8 kpa Cu-Rate of Change: -1,1 (kn/m²)/m Datum (Elevation): 44 m Name: sile 1 - K Unit Weight: 17 kn/m³ Phi': C-Top of Layer: 2,6 kpa Cu-Top of Layer: 26 kpa Cu-Rate of Change: 0 (kn/m²)/m 1,90 1,70 Name: sile 2 - K Model: Combined, S=f(datum) Phi': C-Datum: 1,6 kpa C-Rate of Change: -0,1 (kn/m²)/m Cu-Datum: 16 kpa Cu-Rate of Change: -1 (kn/m²)/m Datum (Elevation): 42,5 m 1,60 1,58 Name: sile 3 - K Phi': C-Top of Layer: 1, kpa Cu-Top of Layer: 12,5 kpa Cu-Rate of Change: 0 (kn/m²)/m sile 1 - K Bef. F Ny F Kaj/GC-väg 5 kpa sile 2 - K sile 3 - K sile 4 - K sigyle 1 - K sigyle 2 - K sile 5 - K Nivå RH2000 Name: sile 4 - K Phi': C-Top of Layer: 1, kpa C-Rate of Change: 0,05 (kn/m²)/m Cu-Top of Layer: 12,5 kpa Cu-Rate of Change: 0,5 (kn/m²)/m Name: sile 5 - K Phi': C-Top of Layer: 0,47 kpa C-Rate of Change: 0,08 (kn/m²)/m Cu-Top of Layer: 4,7 kpa Cu-Rate of Change: 0,8 (kn/m²)/m Fr Avstånd från tidigare strandkant [m]

25 Karlstad, Tullholmssågen 4, mfl Sektion D Odränerad analys Kaj/GC-väg Uppdrag: Karlstad, Tullholmssågen 4, mfl Beställare: Karlstads kommun Skala (A3): 1:0 Analysmetod: Morgenstern-Price Glidytor: Grid and Radius (optimization: No) GW & portryck: Piezometric Line Filnamn: Sektion D.gsz Senast sparad: ; 13::26 P:\2363\ _Karlstad._Tullholmssågen_4_mfl\100_Geo\13_Beräkningar\Sektion D.gsz Name: Bef. F Unit Weight: 19,5 kn/m³ Phi': 34 Constant Unit Wt. Above Water Table: 17,5 kn/m³ Name: Fr Phi': 42 Name: Ny F Phi': Name: sigyle 1 - U C-Top of Layer: 18 kpa Name: sigyle 2 - U C-Datum: 8 kpa C-Rate of Change: -1,1 (kn/m²)/m Datum (Elevation): 44 m Name: sile 1 - U Model: Undrained (Phi=0) Unit Weight: 17 kn/m³ Cohesion: 26 kpa Name: sile 2 - U C-Datum: 16 kpa C-Rate of Change: -1 (kn/m²)/m Datum (Elevation): 42,5 m 1,90 Name: sile 3 - U Model: Undrained (Phi=0) Cohesion: 12,5 kpa 1,70 Name: sile 4 - U C-Top of Layer: 12,5 kpa C-Rate of Change: 0,5 (kn/m²)/m 1,60 1,58 Name: sile 5 - U C-Top of Layer: 4,7 kpa C-Rate of Change: 0,8 (kn/m²)/m Kaj/GC-väg 5 kpa sile 1 - U Bef. F Ny F sile 2 - U sile 3 - U sile 4 - U sigyle 1 - U sigyle 2 - U sile 5 - U Nivå RH2000 Fr Avstånd från tidigare strandkant [m]
