DAGVATTENUTREDNING. Kv Heimer 7, Trollhättans Stad DAGVATTENUTREDNING. vajpro AB SLUTRAPPORT

Transkript

1 Kv Heimer 7, Trollhättans Stad SLUTRAPPORT vajpro AB Prostens väg Alingsås Mob: PM Heimer7_190612JP

2 Sammanfattning Tomten är idag bebyggd och till stor del hårdgjord. Detta leder till att dimensionerande dagvattenflöde inte ökar nämnvärt med planförslaget. Ledningarna skall dimensioneras med dimension och fall för att klara dimensionerande flöde. Dimensionerande flöde ses kunna hanteras med rimliga ledningsdimensioner och fall på ledningen. Dagvattenutredningen föreslår ett utjämningskrav om 20 mm per kvm hårdgjord yta blir effektiv utjämningsvolym för framtida förhållanden 36 m³. Detta kan hanteras i ett markförlagt magasin, med kassetter eller tex makadam. Andra sätt att hantera utjämningsvolymerna är att ytmässigt fördröja dem, tex utkastare från tak över grönyta, öppna diken, gröna tak mm. Kommande detaljprojektering av tomten ska mynna i en total utjämnande volym om 36 m³, effektiv volym dagvatten. Ytliga lager med lera medför att infiltrationskapaciteten är begränsad. Kapacitetsmässigt bör därför dagvattenlösningen förlita sig på att kunna avleda dagvattnet och inte vara beroende av infiltration (LOD) vilket i annat fall hade föredragits. Dock föreslås dagvattenmagasin utgöras med öppen botten för att möjliggöra viss infiltration och därmed minska risken för grundvattensänkning. Föroreningsbelastningen på recipienten förväntas minska till följd av exploateringen då ytan parkering minskar. Denna yta är den som föroreningsmässigt belastar mest. Som komplement till detta föreslås rännstensbrunnar med sandfång och vattenlås/oljefälla för dagvattenhantering från P-platser, för att ytterligare minska föroreningsbelastningen. Området kan också detaljprojekteras så att dagvattenflöden leds över grönytor, tex växtbeklädd slänt, växtbädd. Detta ökar reningsgraden. Översvämningsfrågan hanteras med höjdsättning av byggnader och mark. Ytlig avrinning av dagvatten ska inte innebära skada på egendom eller belasta intilliggande fastigheter. Tack vare att marken har god lutning och inga instängda områden finns så kommer vattnet söka sig ner mot Boplatsgatan. Detta ses som en god lösning för att hantera ett skyfallsscenario. Page 1 (10)

3 Innehållsförteckning 1 Inledning Syfte Metod Underlag Befintliga förhållanden Framtida förhållanden Föreslagen exploatering Dimensionerande förutsättningar Dimensionerande regnintensitet Underlag för utformning av dagvattensystem Dagvattenflöden Utjämningsvolym Rening av dagvatten Översvämningsscenario Page 2 (10)

4 1 Inledning Framtagande av detaljplan pågår för fastigheten Fastigheten Heimer7, belägen i sydvästra Trollhättan. Fastigheten utgörs idag av en byggnad och parkering samt grönyta. Detaljplanen innebär två byggnader med parkering samt grönyta. 1.1 Syfte Syftet med denna studie är att utföra en översiktlig dagvattenutredning för ovan nämnda område, där förslag till omhändertagande av dagvatten presenteras. 1.2 Metod Förslaget ska tas fram i enighet dokumentet Riktlinjer för dagvattenhantering i Trollhättans kommun, dat Ambitionsnivån har, efter avstämning med Trollhättan Energi AB, satts till att dagvattenhanteringen ska förbättras jämfört med dagens situation. Med detta avses parametrarna, utjämning och rening. Följande parametrar ses gälla för detaljplanens dagvattenhantering: - LOD är önskvärt - Dagvattenutredningen rekommenderar att 20 mm (+klimatfaktor) från hårdgjorda ytor ska kunna hanteras i föreslagna dagvattenlösningar. - Ledningarna ska med full sektion kunna avleda ett 10 års flöde - Rening av dagvatten ska hanteras över grönyta samt särbehandlas från P-yta - Översvämningsfrågan skall hanteras med höjdsättning av mark - Pga att ytan ses som tomtmark och ytans storlek bedöms inte större öppna dagvattenlösningar, (tex dammar), vara lämpliga Initialt tas dimensionerande volymer och flöden fram varpå lämpliga magasinerande lösningar och infiltrationsområden identifieras. 1.3 Underlag I arbetet med denna rapport har följande underlag använts: Illustrationskarta, DP Heimer 7, arbetskopia Plankarta, DP Heimer 7, arbetskopia Jordartskarta, SGU Jorddjupskarta, SGU Brunnsregistret SGU Länsstyrelsens WebGIS VISS Publikation P90, Svenskt Vatten Publikation P110, Svenskt Vatten Platsbesök, Geoteknisk undersökning MUR och Projekterings PM, dat Page 3 (10)

5 2 Befintliga förhållanden Fastigheten utgörs främst idag av en byggnad vilken idag har kontorsverksamhet, en asfalterad parkeringsplats med 29 platser och grönyta. Fastighetens totala yta är 3010 m² uppdelat på 515 m² tak, 1213 m² hårdgjord yta och 1282 m² grönyta. Området ingår i det kommunala VA-verksamhetsområdet. Dagens dagvattenhantering är att stuprör anslutna ner i mark och asfaltsytan, via rännstensbrunnar, leds till kommunal anslutningspunkt i tomtens sydvästra hörn, Boplatsgatan. Anslutningspunkten är en D160 ledning. Där finns även avsättning för vatten (V40) och spillvatten (S160). Figur 1 Allmänna VA-ledningar vid Heimer 7 Page 4 (10)

6 Figur 2 Avsättning mot fastigheten Heimer7 Dagvattenservisen ligger med en vattengång på +67,1. Befintlig mark ligger på +68,63 möh vid avsättningspunkten. Nu planerad marknivå är +68,7 möh i samma punkt. Page 5 (10)

7 Kommunal anslutningspunkt V/S/D Figur 3 Heimer 7 med fastighetsgräns (från Eniro 2018) Enligt den geotekniska undersökningen utgörs stora delar av tomtens fasta ytlager av av fyllning, torrskorpelera och grusig siltig sand. Tjockleken är är 2,5-6 m. Under detta lager finns lera, djup under markytan 0-12 m. Efter det friktionsjord vilande på berg. Grundvattenytan har inte undersökts men utifrån torrskorpans tjocklek bedöms den ligga ca 2-3 m under mark. Den bedöms kunna stiga till marknivå. Det är önskvärt att bibehålla grundvattennivån i området. Leran gör dock att infiltrationskapaciteten är kraftigt begränsad. Möjlighet till infiltration ses därför som önskvärd men. Dock bör man inte utföra en dagvattenanläggning som kapacitetsmässigt är beroende av infiltration. Utan infiltration får ske i den mån marken har kapacitet till. Topografiskt lutar marken från ca +73 möh i öster till ca +69 möh i väster. Den relativt kraftiga lutningen och att inga instängda områden finns gör att översvämningsrisken bedöms som låg. Boplatsgatan och Källtorpsvägen har kantsten mot fastigheten vilket minskar risken för ytvattenpåverkan från gata/väg. Kontroll har utförts mot Länsstyrelsens informationskarta, WebGIS, mot bla miljö och kulturintressen för fastigheten, inget av detta bedöms behöva beaktas i denna utredning. Området är beläget inom avrinningsområdet SE vilket har recipient Göta älv. Inga dricksvattenbrunnar finns i eller i direkt anslutning till fastigheten enligt brunnsregistret. Dock finns några energibrunnar på intilliggande fastigheter. Page 6 (10)

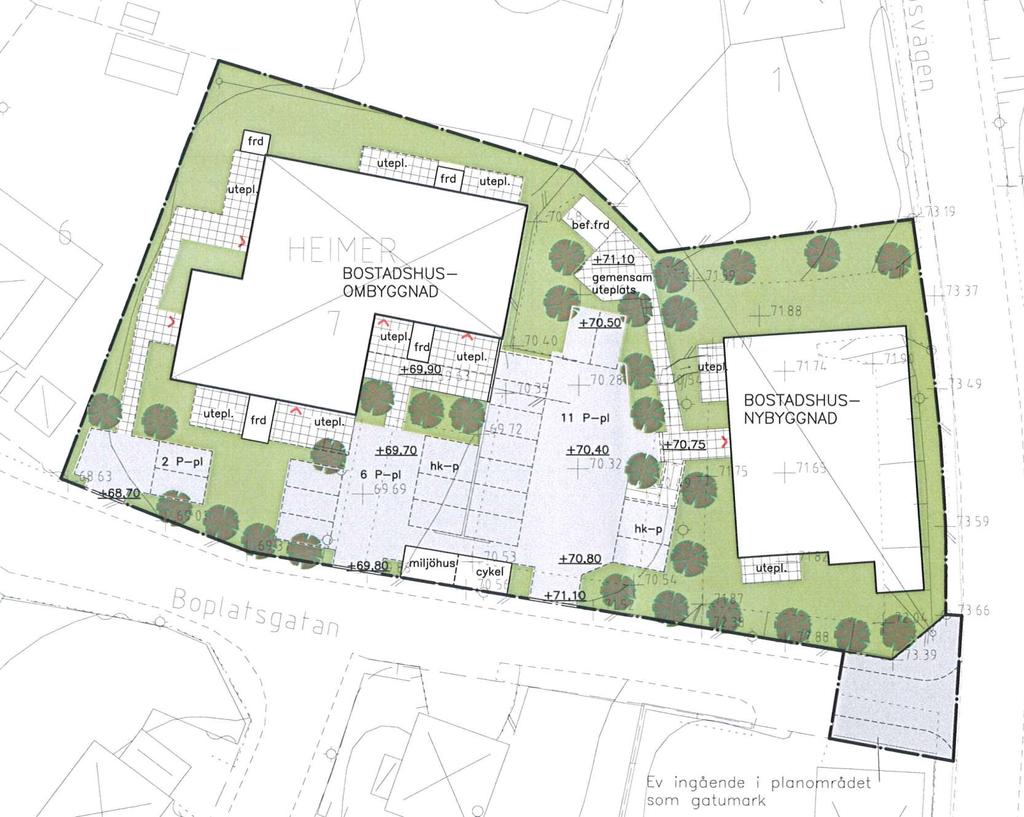

8 3 Framtida förhållanden De framtida förhållandena är bedömda efter de framtagna planförslagen vilka kan komma att ändras i viss mån genom exploateringsprocessen. 3.1 Föreslagen exploatering Fastigheten på 3010 m 2 kommer att exploateras enligt gällande planförslag. Exploateringen kommer att ske i form av ombyggnation av den befintliga kyrkobyggnaden vilken byggs om till bostadshus. En ny bostadsbyggnad planeras dessutom öster om befintlig byggnad. Totalt kommer 17 lägenheter ingå i de två byggnaderna. Fördelningen av exploaterade ytor kan ses i Tabell 1 nedan. Dessutom kommer bef anslutning av Boplatsgatan mot Källtorpsvägen justeras. I Figur 3 nedan ses en arbetskopia på illustrationskarta för detaljplanen. Figur 4. Illustrationskarta, arbetskopia , (Contekton Arkitekter Fyrstad AB, 2019) Page 7 (10)

9 Figur 5 Plankarta, Arbetskopia Plankartan visar att yta finns på tre platser för dagvattenhantering med fördröjning och rening. Ur praktisk och ekonomisk synpunkt är en anläggning för fördröjning att föredra för denna fastighet då inte någon större utjämningsvolym eller reningsanläggning är aktuell. 3.2 Dimensionerande förutsättningar De dimensionerande riktvärdena och beräkningsmetoderna i rapporten är tagna från Svenskt Vatten publikationerna P90 och P Dimensionerande regnintensitet Dagvattensystemet har dimensionerats för ett 10-minuters regn med 10-års återkomsttid, (fylld ledning). Regnintensitet har beräknats enligt Dahlströms formel för regnintensitet i Sverige (Svenskt Vatten AB, P110, 2016) Klimatfaktorn har sats till 1,25 i enlighet med Svenskt Vatten P110 avsnitt 1.8.3: i Å = 190 Å ln(t ), T K + 2 = 285l/s Där i Å = regnintensitet, l/s per hektar T R =Regnvaraktighet, minuter Å =Återkomsttid, månader K f = Klimatfaktor För ett 10-årsregn med varaktigheten på 10 min är regnintensiteten 285 l/s per hektar. Page 8 (10)

10 4 Underlag för utformning av dagvattensystem Dagvattenflöden Beräkningen av dagvattenflödet är baserat på den rationella metoden som beskriver flödet (qdim) som en funktion av avrinningskoefficienten (φ), arean (A) och regnintensiteten (ir) (Svenskt Vatten AB, P90, 2004): q = A φ i Den planerade exploateringen ändrar ytfördelningen och påverkar därmed även dagvattenflödet. I Tabell 1 nedan har det dimensionerade dagvattenflödet beräknas före och efter exploateringen. Tillkommande vatten, q dim, visar det extra flöde som kommer att uppstå till följd av exploateringen. Tabell 1: I tabellen redovisas avrinningskoefficienter hämtade från Svenskt Vattens publikation P90 samt de resulterande flödena innan och efter exploatering. HEIMER 7 Typ av yta A ha Innan exploatering φ q dim l/s Efter exploatering A ha q dim l/s Ökat dagvattenflöde q dim l/s Tak 0,051 0,9 13 0, Hårdgjord yta 0,121 0,8 28 0, Gräsyta 0,128 0,1 4 0,120 3 Totalt: 0, , Tabellen ovan visar marginell ökning av dimensionerande dagvattenflöde, inkl klimatfaktor, med framtida bebyggelse. Orsaken är främst att andelen total hårdgjord yta inte ökar nämnvärt med planförslaget. Ledningarna skall dimensioneras med dimension och fall för att klara dimensionerande flöde. Dimensionerande flöde ses kunna hanteras med rimliga ledningsdimensioner och fall på ledningen. Lösningen tas fram i kommande detaljprojektering Utjämningsvolym Med ett utjämningskrav om 20 mm per kvm hårdgjord yta blir effektiv utjämningsvolym för framtida förhållanden 36 m³. Porositeten i makadamdiken ligger på omkring 30 % varför en total volym på ca 108 m 3 krävs för att tillfredsställa kravet på magasineringsvolym. Med dagvattenkasetter, porositet 90% blir erforderlig volym 40 m³. Andra sätt att hantera utjämningsvolymerna är att ytmässigt fördröja dem, tex utkastare från tak över grönyta, öppna diken, gröna tak mm. Kommande detaljprojektering av tomten ska mynna i en total utjämnande volym om 36 m³, effektiv volym dagvatten. Utjämnas flödet i ett markanlagt magasin kan det vara lämpligt under P-ytan vid anslutningspunkten då allt dagvattenflöde kan ledas hit. Magasinet föreslås utföras med öppen botten för att möjliggöra infiltration. På så sätt beaktas önskan att inte avsänka grundvattennivån. Page 9 (10)

11 Denna dagvattenutredning har konstatera att lösning finns för att hantera utjämningsvolymen inom tomtmark på ett flertalet sätt. Föreslagna lösning beaktar att grundvattennivån önskas bibehållas på befintlig nivå genom magasin med öppen botten Rening av dagvatten Föroreningsbelastningen på recipienten förväntas minska till följd av exploateringen då ytan parkering minskar. Denna yta är den som föroreningsmässigt belastar mest. Som komplement till detta föreslås rännstensbrunnar med sandfång och vattenlås/oljefälla för dagvattenhantering från P-platser, för att ytterligare minska föroreningsbelastningen. Kan området detaljprojekteras så att dagvattenflöden även leds över grönytor, tex växtbeklädd slänt, växtbädd osv ökar reningsgraden. Dessa lösningar har även utjämnande effekt. Ett praktiskt exempel på detta är utkastare från takavvattning som leds till grönyta Översvämningsscenario Ett 100 års regn med 10 minuters varaktighet innebär 611 l/s, ha. Detta resulterar i ett flöde om ca 101 l/s. Flödet är således ca dubbelt så stort som det dagvattennätet kan hantera. Volymmässigt genereras ca 60 m³ inom fastigheten varav dagvattenmagasinet kan hantera 36 m³. Resterande nederbörd kommer innebära ytmässig avrinning på marken. Tack vare att marken har god lutning och inga instängda områden finns så kommer vattnet söka sig ner mot Boplatsgatan. Illustreras med blå pilar i figur 6 nedan. Marken, samt byggnaderna inom fastigheten får höjdsättas och planeras så att en ytlig avrinning av dagvatten inte innebär skada på egendom. Byggnad skall höjdsättas så avrinning sker bort från byggnad och möjliga ytliga rinnvägar skall skapas med höjdsättning. Lösningen för dagvattenhanteringen inom Heimer 7 illustreras enkelt i skissformat i figur nedan. Figur 6 Principiell dagvattenlösning Heimer7 Page 10 (10)
