1 OKNEBÄCK 4:2, MÖNSTERÅS KOMMUN DETALJPLAN ÖVERSIKTLIG GEOTEKNISK UTREDNING Upprättad av: Torbjörn Johansson Uppdrag nummer: 049

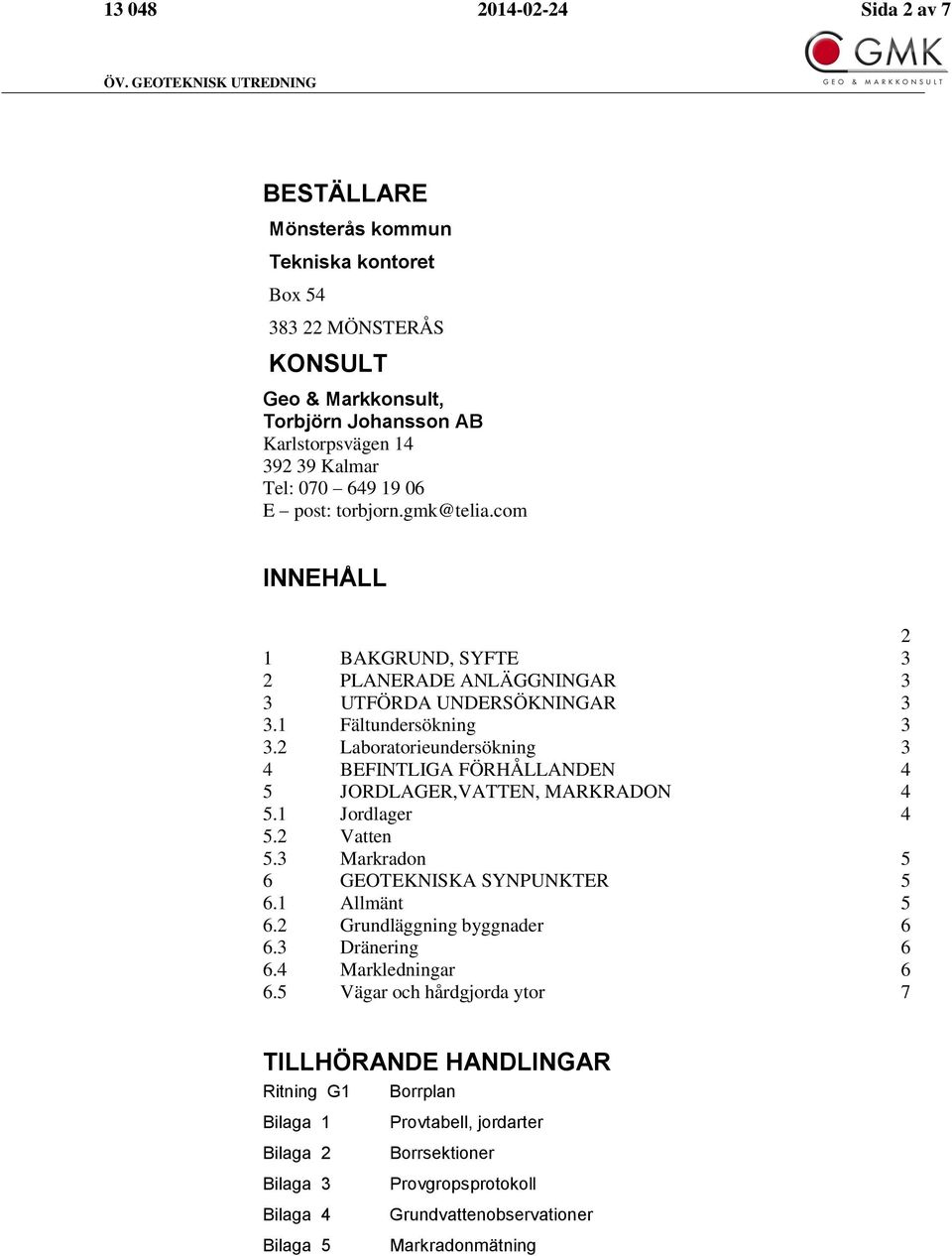

2 Sida 2 av 7 ÖV. GEOTEKNISK UTREDNING BESTÄLLARE Mönsterås kommun Tekniska kontoret Box MÖNSTERÅS KONSULT Geo & Markkonsult, Torbjörn Johansson AB Karlstorpsvägen Kalmar Tel: E post: torbjorn.gmk@telia.com INNEHÅLL 2 BAKGRUND, SYFTE 2 PLANERADE ANLÄGGNINGAR UTFÖRDA UNDERSÖKNINGAR. Fältundersökning.2 Laboratorieundersökning 4 BEFINTLIGA FÖRHÅLLANDEN 4 JORDLAGER,VATTEN, MARKRADON 4. Jordlager 4.2 Vatten. Markradon 6 GEOTEKNISKA SYNPUNKTER 6. Allmänt 6.2 Grundläggning byggnader 6 6. Dränering Markledningar 6 6. Vägar och hårdgjorda ytor 7 TILLHÖRANDE HANDLINGAR Ritning G Borrplan Bilaga Bilaga 2 Bilaga Bilaga 4 Bilaga Provtabell, jordarter Borrsektioner Provgropsprotokoll Grundvattenobservationer Markradonmätning

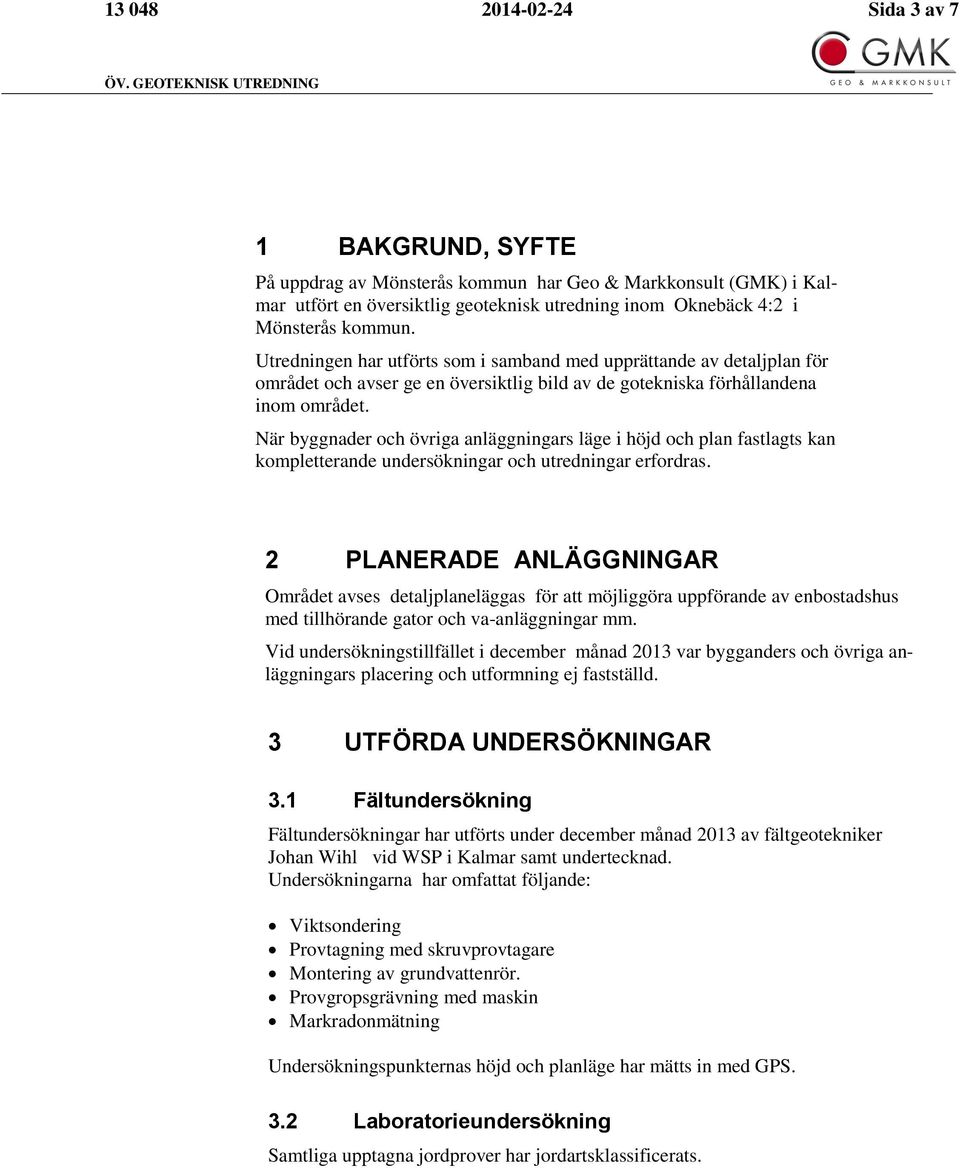

3 Sida av 7 ÖV. GEOTEKNISK UTREDNING BAKGRUND, SYFTE På uppdrag av Mönsterås kommun har Geo & Markkonsult (GMK) i Kalmar utfört en översiktlig geoteknisk utredning inom Oknebäck 4:2 i Mönsterås kommun. Utredningen har utförts som i samband med upprättande av detaljplan för området och avser ge en översiktlig bild av de gotekniska förhållandena inom området. När byggnader och övriga anläggningars läge i höjd och plan fastlagts kan kompletterande undersökningar och utredningar erfordras. 2 PLANERADE ANLÄGGNINGAR Området avses detaljplaneläggas för att möjliggöra uppförande av enbostadshus med tillhörande gator och va-anläggningar mm. Vid undersökningstillfället i december månad 20 var bygganders och övriga anläggningars placering och utformning ej fastställd. UTFÖRDA UNDERSÖKNINGAR. Fältundersökning Fältundersökningar har utförts under december månad 20 av fältgeotekniker Johan Wihl vid WSP i Kalmar samt undertecknad. Undersökningarna har omfattat följande: Viktsondering Provtagning med skruvprovtagare Montering av grundvattenrör. Provgropsgrävning med maskin Markradonmätning Undersökningspunkternas höjd och planläge har mätts in med GPS..2 Laboratorieundersökning Samtliga upptagna jordprover har jordartsklassificerats.

4 Sida 4 av 7 ÖV. GEOTEKNISK UTREDNING 4 BEFINTLIGA FÖRHÅLLANDEN Undersökningsområdet är beläget omedelbart söder om Oknebäcksvägen. Området utgörs i huvudsak av åker och ängsmark. Marknivån faller från cirka + 7 m i områdets centrala delar mot som lägst cirka + m i sydost. JORDLAGER, VATTEN, MARKRADON Nedan beskrivs undersökningsresultaten orienterande. Av bifogade ritning och bilagor framgår undersökningsresultaten i detalj.. Jordlager Utförda undersökningar visar att överst påträffas ett cirka 0,2 0, m tjockt lager med vegetation och växtjord ( mylla). Inom huvuddelen av området påträffas fast friktionsjord mestadels sandig morän under ytlagret,. I vissa punkter överlagras moränen av ett cirka 0, m tjockt sandlager. Dessa jordlager är normalt inte tjällyftande, tjälfarlighetsklass enligt AMA Anläggning 0.

5 Sida av 7 ÖV. GEOTEKNISK UTREDNING Inom områdets lägre belägna delar dels i nordost punkt 2 samt i sydost W0 och punkt 9 där markytan är belägen på nivån + eller lägre överlagras moränen av finkorniga jordlager såsom silt och lera. I nordost punkt 2 överlagras moränen av överst 0,4 m mylla och därunder lerig silt som vilar på sandig morän. I sydöstra delen omkring punkt 9 påträffas lera och silt där leran även är lös ned till,7 m under markytan. Leran överlagrar sand och därunder troligen morän. I punkt W0 påträffas medelfasta lager av silt och lera med finsandsinlagring ned till cirka 2 m under markytan. Under den finkorniga jorden påträffas fast lagrad sand och grusig sand. Påträffade jordlager av silt och lera bedöms som måttlig- mycket tjällyftande, tjälfarlighetsklass -4 enligt AMA Anläggning 0..2 Grundvatten I samband med utförda undersökningar har vattenobservationer utförts i utförda provgropar samt monterade rör. Vid senaste avläsningstillfället påträffades vatten i punkt 2 på nivån +,0 m eller cirka 0, m under markytan i punkt 9 på nivån + 2,07 m eller cirka 0,7 m under markytan. I samband med provgropsgrävningen observerades fria vattenytor i punkt 2, 7och 9 på nivåer cirka 2, m under markytan. I punkt W0 observerades blött material i samband med provtagningen från cirka 2 m under markytan. I samband med riklig nederbörd eller snösmältning bedöms vatten kunna påträffas nära eller i markytan.. Markradon Enligt tidigare geoteknisk undersökning (se bilaga 4) har markradonmätning utförts i fem punkter inom aktuellt område. Dessa mätningar visar att radonhalten i jordluften uppgår till 26 kbq/m jordluft. Med utgångspunkt från dessa mätningar kan marken klassas som normalradonmark varvid radonskyddande åtgärder ska vidtas på grundkonstruktioner mot mark. Särskilt beaktas tätning av rörgenomföringar. 6 GEOTEKNISKA SYNPUNKTER 6. Allmänt Med utgångspunkt från utförda undersökningar ges synpunkter som underlag till den fortsatta planeringen av området. Utförda geotekniska undersökningar visar att grundläggningsförhållandena inom större delen av området är goda. Normalt bedöms här inga ytterligare geotekniska undersökningar erfordras. I samband med schaktning för grundläggning förordas att schaktbotten kontrolleras av geoteknisk sakkunnig person. Grundläggning eller fyllning får ej utföras på uppluckrad eller tjälad schaktbotten. Inom sydöstra delen där lösa jordlager påträffats förordas att kompletterande geotekniska undersökningar utförs i samband av detaljprojektering av byggnader.

6 Sida 6 av 7 ÖV. GEOTEKNISK UTREDNING 6.2 Grundläggning byggnader Byggnader kan inom huvuddelen av området grundläggas på konventionellt sätt sedan förekommande organiska jordlager ( myllan) bortschaktats. Schaktbotten avjämnas och ges fall mot dränledningar. Schaktbotten packas med vibratorplatta min 400 kg, 6 överfarter. Uppfyllnader utförs med icke tjälfarlig friktionsjord eller bergkross, material och utförande enligt kod CEB.22 eller CEB.2 i AMA Anläggning 0. I det fall ovanstående åtgärder utförs kan grundkonstruktioner dimesoneras enligt nedan. Geoteknisk kategori 2 med nedanstående parametrar: Omräkningsfaktor, Ƞ=,0. Värderade medelvärden för jordlager av ursprunglig fast morän eller packad fyllning enligt ovan: Jordens friktionsvinkel φ 7 Jordens E- modul Mpa Tillåtet grundtryck får dock ej överstiga 20 kpa. Inom delar av området främst i sydost överlagras den fasta friktionsjorden av lösare finkornig jord av silt och lera. Vid grundläggning på dessa jordlager erfordras troligen någon form av grundförstärkning. Typ av grundförstärkningsmetod är beroende av djupet till fast botten samt den lösa jordens sättningsegenskaper. Normalt utförs urgrävning av lös jord ned till cirka m vid större djup kan pålning vara ett mera kostnadseffektivt grundläggningsätt. I det fall urgrävning utförs och fyllning utförs enligt ovan kan grundkonstruktioner dimensioneras enligt ovan. I första hand bör områden med lösa jordlager undvikas för byggnader. 6. Dränering Under golv- och grundkonstruktioner samt mot grundkonstruktioner under mark ska ett dränerande och kapillärbrytande lager anordnas. Lagret skall minst motsvara kraven enligt AMA Anläggning 0. Dräneringslagret ges god förbindelse med dränledningar som förläggs vid husliv och ansluts ledningsnät. Dämning får ej förekomma i ledningssystemet. För att förhindra finjord att tränga in i dräneringssystemen anordnas filter av geotextil bruksklass N2. Vid planering av markytor skall tillses att vattenavledning möjliggörs från byggnaden. 6.4 Markledningar Ledningar i mark läggs på ledningsbädd enligt AMA Anläggning 0. Ledningsbädd utläggs på ostörd schaktbotten. Eventuella lösa jordlager under ledningsnivå bortschaktas och ersätts med bärkraftig friktionsjord eller berg. Bergfyllning tätas noggrant. Alternativt kan förstärkta ledningsbäddar utföras.

7 Sida 7 av 7 ÖV. GEOTEKNISK UTREDNING Med hänsyn till att marken utgörs av normalradonmark förordas att samtliga rörgenomföringar mot mark i bostadshus förses med radontätningar 6. Vägar och hårdgjorda ytor Vägar och hårdgjorda ytor kan sedan förekommande organisk jord (mylla) bortschaktats utbyggas utan speciella grundförstärkningsåtgärder. Inom huvuddelen av området kan vid dimensionering antas att terrassmaterialet tillhör materialtyp 2 enligt AMA Anläggning 0. I lågområdena under nivån cirka + kan vid dimensionering antas att terrassmaterialet tillhör materialtyp A enligt AMA Anläggning 0. Kalmar GEO & MARKKONSULT Torbjörn Johansson

8 Borrhål Provtagningsnivå m u my Metod PROVTABELL Datum Uppdrag OKNEBÄCK 4:2, MÖNSTERÅS KOMMUN Uppdragsnummer Datum för undersökningen Jordart Bilaga Sida : () Utfört av C.H T.J Anmärkning W0 0,0-0, Skr Vegetation och mull 0,-0, 0,-0,70 0,70-,0,0-,6,6-,90 Lerig silt med sandinlagring Lerig silt med sandinlagring Något lerig silt med finsandsinlagring Lerig silt Grusig sand,90-2,60 Siltig grusig sand Blött! 2,60-2,7 Grusig sand Blött! 2,7-,2 Siltig sand Blött!,2-4,0 Siltig grusig sand Blött!

9

10

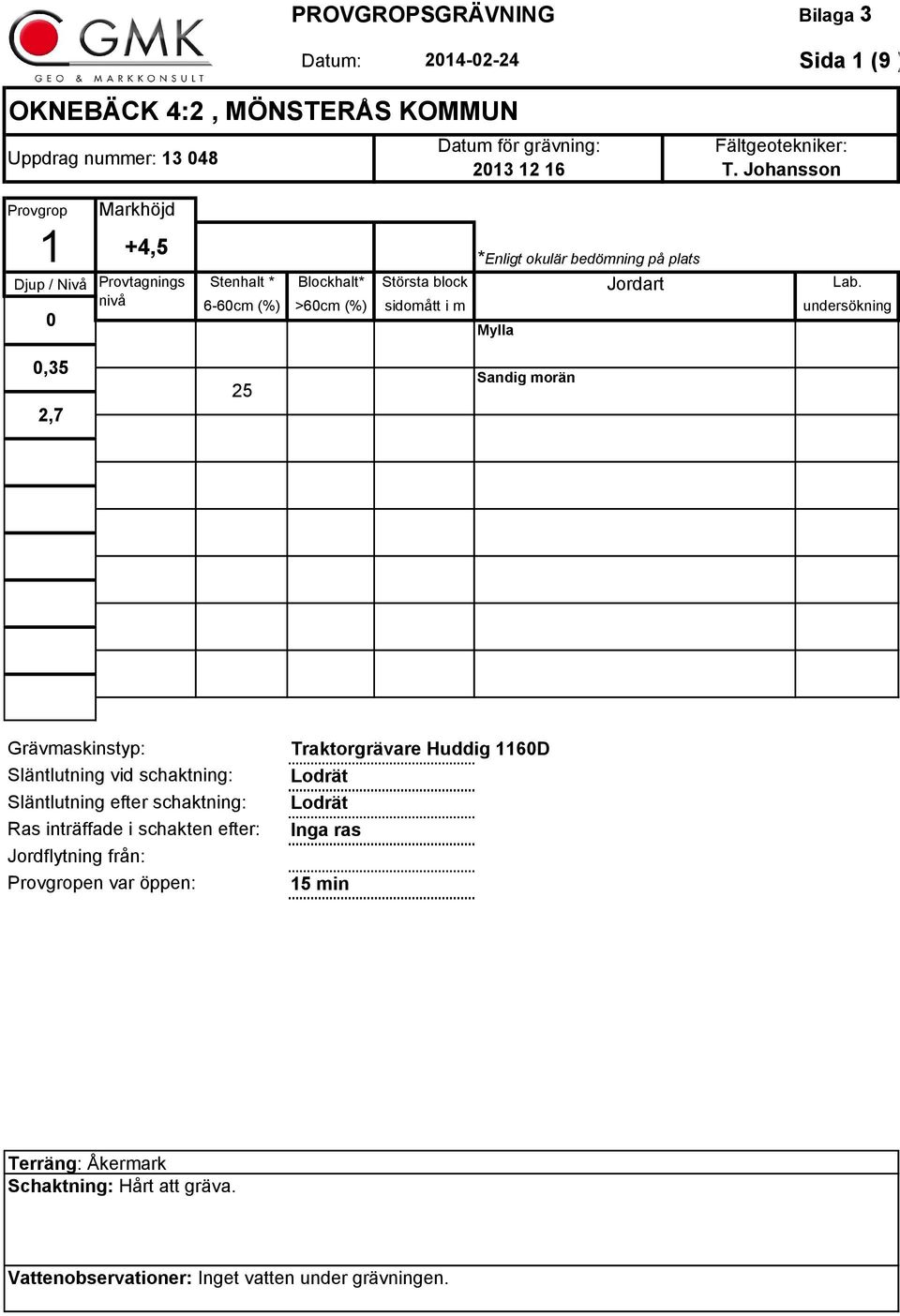

11 PROVGROPSGRÄVNING Bilaga Datum: Sida (9 ) OKNEBÄCK 4:2, MÖNSTERÅS KOMMUN Uppdrag nummer: 048 Datum för grävning: Fältgeotekniker: T. Johansson Provgrop Markhöjd +4, *Enligt okulär bedömning på plats Djup / Nivå Provtagnings Stenhalt * Blockhalt* Största block Jordart Lab. nivå 6-60cm (%) >60cm (%) sidomått i m undersökning 0 Mylla 0, 2,7 2 Sandig morän Grävmaskinstyp: Släntlutning vid schaktning: Släntlutning efter schaktning: Ras inträffade i schakten efter: Jordflytning från: Provgropen var öppen: Traktorgrävare Huddig 60D Inga ras min Terräng: Åkermark Schaktning: Hårt att gräva. Vattenobservationer: Inget vatten under grävningen.

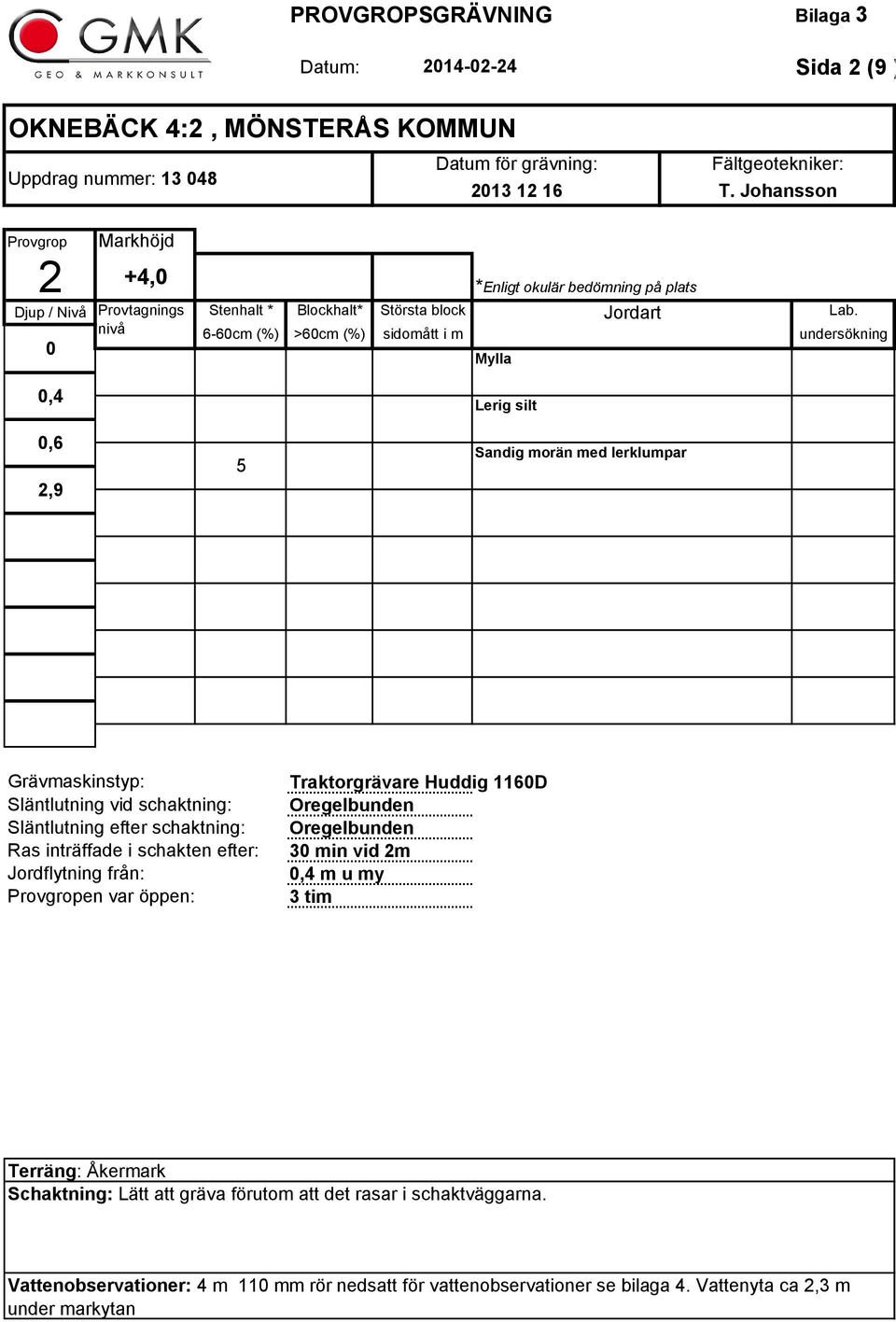

12 PROVGROPSGRÄVNING Bilaga Datum: Sida 2 (9 ) OKNEBÄCK 4:2, MÖNSTERÅS KOMMUN Datum för grävning: Fältgeotekniker: Uppdrag nummer: T. Johansson Provgrop Markhöjd 2 +4,0 *Enligt okulär bedömning på plats Djup / Nivå Provtagnings Stenhalt * Blockhalt* Största block Jordart Lab. nivå 6-60cm (%) >60cm (%) sidomått i m undersökning 0 Mylla 0,4 0,6 2,9 Lerig silt Sandig morän med lerklumpar Grävmaskinstyp: Släntlutning vid schaktning: Släntlutning efter schaktning: Ras inträffade i schakten efter: Jordflytning från: Provgropen var öppen: Traktorgrävare Huddig 60D Oregelbunden Oregelbunden 0 min vid 2m 0,4 m u my tim Terräng: Åkermark Schaktning: Lätt att gräva förutom att det rasar i schaktväggarna. Vattenobservationer: 4 m 0 mm rör nedsatt för vattenobservationer se bilaga 4. Vattenyta ca 2, m under markytan

13 PROVGROPSGRÄVNING Bilaga Datum: Sida (9 ) OKNEBÄCK 4:2, MÖNSTERÅS KOMMUN Datum för grävning: Fältgeotekniker: Uppdrag nummer: T. Johansson Provgrop Markhöjd +6,7 *Enligt okulär bedömning på plats Djup / Nivå Provtagnings Stenhalt * Blockhalt* Största block Jordart Lab. nivå 6-60cm (%) >60cm (%) sidomått i m undersökning 0 Mylla 0,2 2,8 enst.,0 Sandig morän Grävmaskinstyp: Släntlutning vid schaktning: Släntlutning efter schaktning: Ras inträffade i schakten efter: Jordflytning från: Provgropen var öppen: Traktorgrävare Huddig 60D min Terräng: Åkermark Schaktning: Hårt att gräva. Ett stort block ca m sidmått strax under markytan. Vattenobservationer: Inget vatten under grävningen.

14 PROVGROPSGRÄVNING Bilaga Datum: Sida 4 (9 ) OKNEBÄCK 4:2, MÖNSTERÅS KOMMUN Datum för grävning: Fältgeotekniker: Uppdrag nummer: T. Johansson Provgrop 4 Markhöjd +,4 *Enligt okulär bedömning på plats Djup / Nivå Provtagnings Stenhalt * Blockhalt* Största block Jordart Lab. nivå 6-60cm (%) >60cm (%) sidomått i m undersökning 0 Mylla 0, 2,8 Sandig morän Grävmaskinstyp: Släntlutning vid schaktning: Släntlutning efter schaktning: Ras inträffade i schakten efter: Jordflytning från: Provgropen var öppen: Traktorgrävare Huddig 60D min Terräng: Åkermark Schaktning: Relativt lätt att gräva. Vattenobservationer: Inget vatten under grävningen.

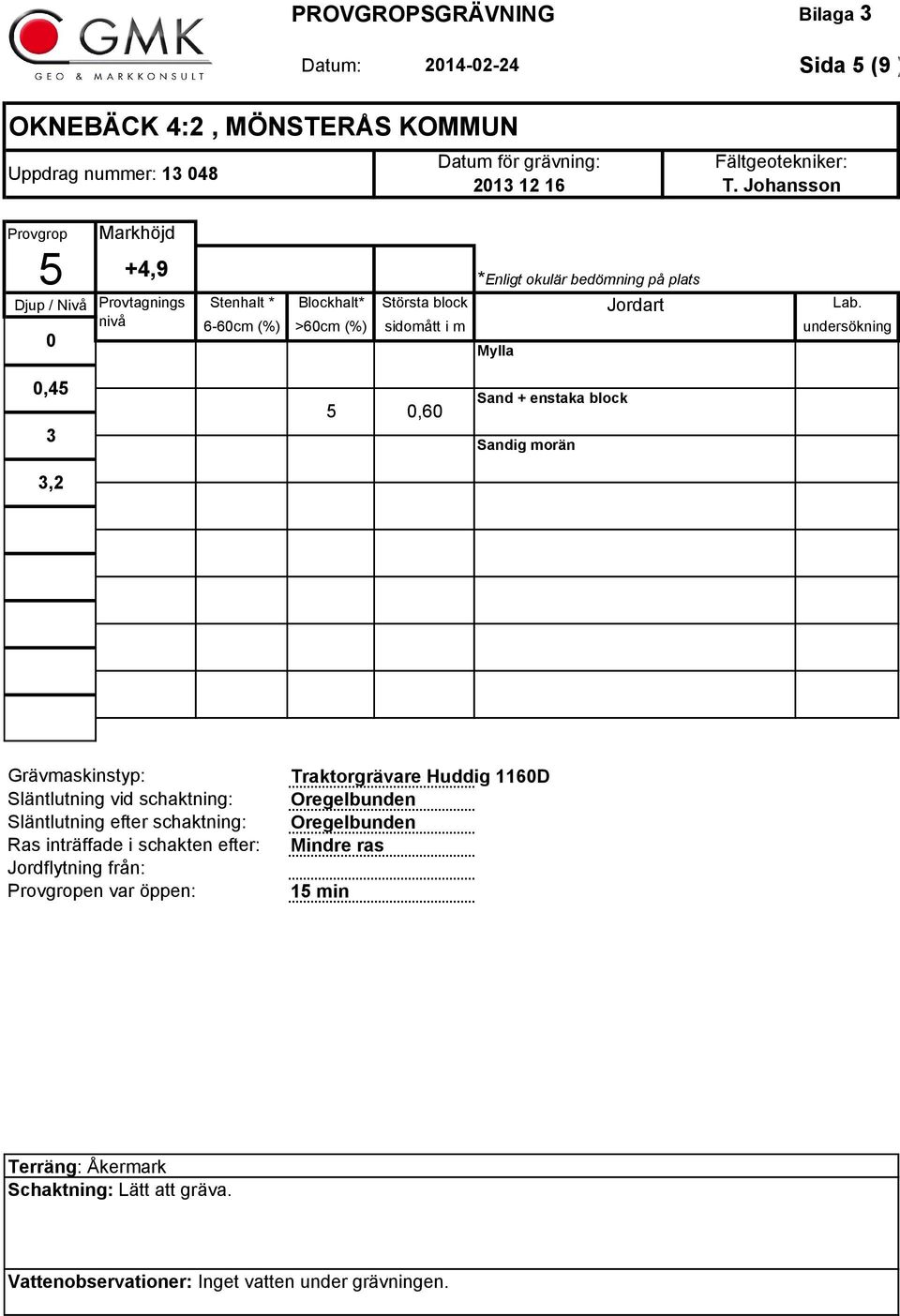

15 PROVGROPSGRÄVNING Bilaga Datum: Sida (9 ) OKNEBÄCK 4:2, MÖNSTERÅS KOMMUN Datum för grävning: Uppdrag nummer: Fältgeotekniker: T. Johansson Provgrop Markhöjd +4,9 *Enligt okulär bedömning på plats Djup / Nivå Provtagnings Stenhalt * Blockhalt* Största block Jordart Lab. nivå 6-60cm (%) >60cm (%) sidomått i m undersökning 0 Mylla 0,4 0,60 Sand + enstaka block Sandig morän,2 Grävmaskinstyp: Släntlutning vid schaktning: Släntlutning efter schaktning: Ras inträffade i schakten efter: Jordflytning från: Provgropen var öppen: Traktorgrävare Huddig 60D Oregelbunden Oregelbunden Mindre ras min Terräng: Åkermark Schaktning: Lätt att gräva. Vattenobservationer: Inget vatten under grävningen.

16 PROVGROPSGRÄVNING Bilaga Sida (9 ) Datum: Sida 6 (9 ) OKNEBÄCK 4:2, MÖNSTERÅS KOMMUN Datum för grävning: Fältgeotekniker: Uppdrag nummer: T. Johansson Provgrop Markhöjd 6 +, *Enligt okulär bedömning på plats Djup / Nivå Provtagnings Stenhalt * Blockhalt* Största block Jordart Lab. nivå 6-60cm (%) >60cm (%) sidomått i m undersökning 0 Mylla 0, 2,8 0 0,60 Sandig morän Grävmaskinstyp: Släntlutning vid schaktning: Släntlutning efter schaktning: Ras inträffade i schakten efter: Jordflytning från: Provgropen var öppen: Traktorgrävare Huddig 60D min Terräng: Åkermark Schaktning: Hårt att gräva. Vattenobservationer: Inget vatten under grävningen.

17 PROVGROPSGRÄVNING Bilaga Sida 2 (9 ) Datum: Sida 7 (9 ) OKNEBÄCK 4:2, MÖNSTERÅS KOMMUN Datum för grävning: Fältgeotekniker: Uppdrag nummer: T. Johansson Provgrop Markhöjd 7 +,9 *Enligt okulär bedömning på plats Djup / Nivå Provtagnings Stenhalt * Blockhalt* Största block Jordart Lab. nivå 6-60cm (%) >60cm (%) sidomått i m undersökning 0 Mylla 0,4, Sand med enstaka stenar Sandig morän,2 Grävmaskinstyp: Släntlutning vid schaktning: Släntlutning efter schaktning: Ras inträffade i schakten efter: Jordflytning från: Provgropen var öppen: Traktorgrävare Huddig 60D Inga ras min Terräng: Åkermark Schaktning: Lätt att gräva. Vattenobservationer: Fuktigt i botten på gropen ca m under markytan.

18 PROVGROPSGRÄVNING Bilaga Sida (9 ) Datum: Sida 8 (9 ) OKNEBÄCK 4:2, MÖNSTERÅS KOMMUN Datum för grävning: Fältgeotekniker: Uppdrag nummer: T. Johansson Provgrop Markhöjd 8,2 *Enligt okulär bedömning på plats Djup / Nivå Provtagnings Stenhalt * Blockhalt* Största block Jordart Lab. nivå 6-60cm (%) >60cm (%) sidomått i m undersökning 0 Mylla 0,4 2, Sandig morän Block Grävmaskinstyp: Släntlutning vid schaktning: Släntlutning efter schaktning: Ras inträffade i schakten efter: Jordflytning från: Provgropen var öppen: Traktorgrävare Huddig 60D min Terräng: Ängsmark Schaktning: Hårt att gräva. Vattenobservationer: Inget vatten under grävningen.

19 PROVGROPSGRÄVNING Bilaga Sida 4 (9 ) Datum: Sida 9 (9) OKNEBÄCK 4:2, MÖNSTERÅS KOMMUN Datum för grävning: Fältgeotekniker: Uppdrag nummer: T. Johansson Provgrop Markhöjd 9 +2,8 *Enligt okulär bedömning på plats Djup / Nivå Provtagnings Stenhalt * Blockhalt* Största block Jordart Lab. nivå 6-60cm (%) >60cm (%) sidomått i m undersökning 0 Mylla 0,4 0,8,7 Siltig lera (fast) Lerig silt Lera med sandskikt (lös) Sand,9 Grävmaskinstyp: Släntlutning vid schaktning: Släntlutning efter schaktning: Ras inträffade i schakten efter: Jordflytning från: Provgropen var öppen: Traktorgrävare Huddig 60D oregelbunden oregelbunden min Terräng: Ängsmark Schaktning: Lätt att gräva. Vattenobservationer: 4 m 0 mm rör för vattenobservationer nedsatt. Vattenyta 2, 7 m under markytan.

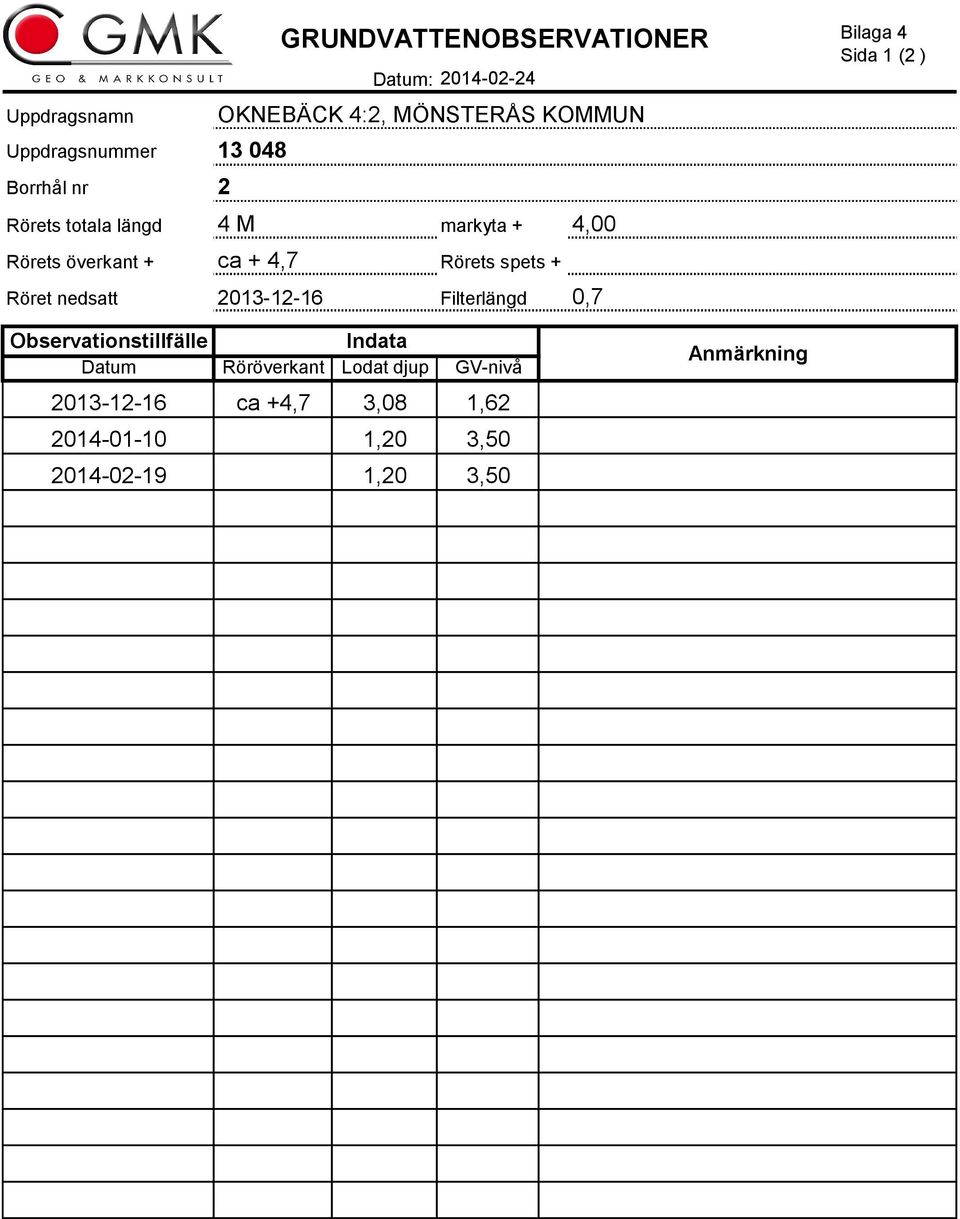

20 Uppdragsnamn Uppdragsnummer 048 Borrhål nr 2 Rörets totala längd Datum: M markyta + 4,00 ca + 4,7 GRUNDVATTENOBSERVATIONER OKNEBÄCK 4:2, MÖNSTERÅS KOMMUN Rörets överkant + Rörets spets + Röret nedsatt Filterlängd 0,7 Bilaga 4 Sida (2 ) Observationstillfälle Datum Indata Röröverkant Lodat djup GV-nivå ca +4,7,08,62,20,0,20,0 Anmärkning

21 Uppdragsnamn Uppdragsnummer 048 Borrhål nr 9 Rörets totala längd Datum: M markyta + 2,80 ca,4 GRUNDVATTENOBSERVATIONER OKNEBÄCK 4:2, MÖNSTERÅS KOMMUN Rörets överkant + Rörets spets + Röret nedsatt Filterlängd 0,7 Bilaga 4 Sida 2 (2 ) Observationstillfälle Datum Indata Röröverkant Lodat djup GV-nivå ca +,4 2,70 0,7,0 2,,8 2,07 Anmärkning

22 MARKRADONMÄTNING Datum Uppdrag OKNEBÄCK 4:2, MÖNSTERÅS KOMMUN Uppdragsnummer Datum för undersökningen Bilaga Sida : () Utfört av C.H. MÄTPUNKT METOD MÄTVÄRDE ANMÄRKNING R R2 R R4 R MARCUS 0 kb q/m kb q/m 9 kb q/m 26 kb q/m 2 kb q/m
