1 PM GEOTEKNIK KARLSTADS KOMMUN Västra Dingelsundet, Karlstad UPPDRAGSNUMMER ÖVERSIKTLIG GEOTEKNISK UNDERSÖKNING SAMT RADONMÄTNING AVSEENDE NY DETALJPLAN UTREDNINGSUNDERLAG REV KARLSTAD GEOTEKNIK CHARLOTTA JONSSON repo1.docx

2 repo1.docx Sweco Sandbäcksgatan 1 Box 385 SE Karlstad, Sverige Telefon +46 () Fax +46 () Sweco Civil AB Org.nr Styrelsens säte: Stockholm Charlotta Jonsson Geotekniker Karlstad Telefon direkt +46 () Mobil +46 () charlotta.jonsson@sweco.se

3 Innehållsförteckning 1 Uppdrag 2 2 Befintliga förhållanden och planerad byggnation 2 3 Styrande dokument 2 4 Inmätning och utsättning 3 5 Tidigare utförd undersökning 3 6 Nu utförd geoteknisk undersökning 3 7 Jordlager- och grundvattenförhållanden generellt 4 8 Radon 4 9 Sättningar generellt 4 1 Stabilitet generellt 5 11 Grundläggning generellt 5 12 Övrigt 5 Ritningar Plan 1:5 Sektion Höjd 1:1 Sektion Höjd 1:1 Bilagor G1 G2 G3 Radon Bilaga 1 Kon-försök Bilaga 2 CRS Bilaga 3 1(5) repo1.docx PM GEOTEKNIK REV UTREDNINGSUNDERLAG VÄSTRA DINGELSUNDET, KARLSTAD SECLJN p:\2363\ _karlstad_dingelsundet_dp\\18_granskning\ _pm_geoteknik_dingelsundet_2_36.docx

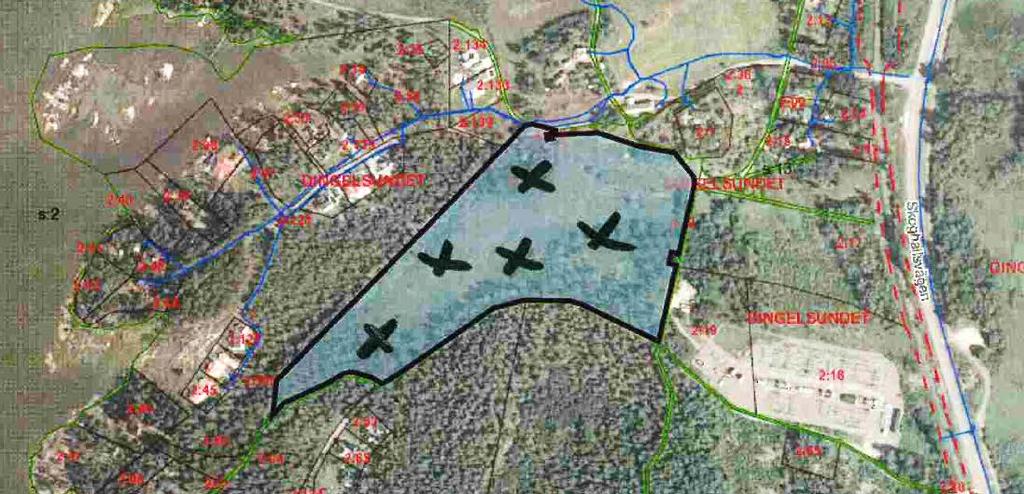

4 1 Uppdrag På uppdrag av Karlstad kommun har Sweco genomfört en översiktlig geoteknisk undersökning för rubricerat objekt. Undersökningen har syftat till att översiktligt klarlägga jordlager- och grundvattenförhållanden och därmed ge de geotekniska förutsättningarna för upprättande av ny detaljplan. 2 Befintliga förhållanden och planerad byggnation Aktuellt område ligger vid Dingelsundet c:a 5 km sydväst om Karlstad tätort. Här pågår detaljplanearbete för ett nytt bostadsområde. Området begränsas av i nordlig, östlig och sydlig riktning av lokal väg och i västlig riktning av skog, se figur 1. Området utgörs idag av i huvudsak hästhagar och betesmark med omgivande skogs- och slyområden. Markytan är här relativt plan med nivåer mellan c:a +46,5 och + (RH2). Figur 1 Aktuellt undersökningsområde, översiktligt markerat. Uppgifter om planlägen. nedförda laster från byggnader, nivå på färdigt golv och omgivande färdig mark föreligger ej för dagen. 3 Styrande dokument Utförande - SS-EN Marktekniska undersökningar Jordens hållfasthet - Svensk Standard SS-EN ISO och :24 Jordens benämning - Svensk Standard SS-EN ISO och :24 2(5) repo1.docx PM GEOTEKNIK REV UTREDNINGSUNDERLAG VÄSTRA DINGELSUNDET, KARLSTAD SECLJN p:\2363\ _karlstad_dingelsundet_dp\\18_granskning\ _pm_geoteknik_dingelsundet_2_36.docx

5 4 Inmätning och utsättning Läget för undersökningspunkter har bestämts utifrån beställarens planskiss för aktuellt område. Utsättning och inmätning av undersökningspunkter har utförts av Sweco Mätteknik. Koordinatsystem: SWEREF Höjdsystem: RH2 5 Tidigare utförd undersökning I området har geotekniska undersökningar tidigare utförts. Resultat från dessa undersökningar har i tillämpliga delar inarbetats i nu föreliggande handling. Följande handling har studerats. Sweco, Dingelsundet VA, Karlstad kommun. Uppdragnummer , daterad Nu utförd geoteknisk undersökning Geoteknisk undersökning har nu utförts i november 216 och maj 217 av fältgeotekniker Kent Josefsson med geoteknisk borrbandvagn Geotech 64. Undersökningen har omfattat följande: Trycksondering med stänger Ø25 mm och vriden spets (viktsondspets) har utförts i sexton punkter för bestämning av jordens relativa fasthet. Störd jordprovtagning med skruvborr Ø6 mm har utförts ned till c:a 1,5 á 3 m djup under markytan i tio punkter. Upptagna jordprov har klassificerats direkt i fält med avseende på jordart (benämning). Fri vattenyta har noterats i provtagningshål som en indikation på grundvattenytans läge vid undersökningstillfället. Grundvattenrör med filterspets har installerats på c:a 9 m djup under markytan i en punkt. Mätning av radonhalt i jordluft har utförts i 2 punkter med installerade markradondetektorer (ROAC-behållare) Lerans odränerade skjuvhållfasthet samt sensitivitet har bestämts in-situ med vingsondering i en punkt på tre nivåer. Vid sondering har vinginstrument Geotech använts med vingdon 13x65 mm (Chalmersvinge). Ostörd jordprovtagning med standardkolvborr Ø5 mm (StII) har utförts i en punkt på tre nivåer. På samtliga upptagna jordprov har rutinanalys utförts på Sweco Geolab. Upptagna prover har analyserats med avseende på bl.a. vattenkvot, odränerad skjuvhållfasthet och densitet. På utvalda prov har kompressionsförsök, typ CRS, utförts för att bestämma sättningsegenskaper. 3(5) repo1.docx PM GEOTEKNIK REV UTREDNINGSUNDERLAG VÄSTRA DINGELSUNDET, KARLSTAD SECLJN p:\2363\ _karlstad_dingelsundet_dp\\18_granskning\ _pm_geoteknik_dingelsundet_2_36.docx

6 Resultat från utförd undersökning redovisas på till denna handling hörande ritningar och bilagor. 7 Jordlager- och grundvattenförhållanden generellt I den östra och centrala delen av aktuellt område utgörs marken av berg i dagen och jord med ringa jorddjup. Under c:a,2 m mulljord påträffas här naturligt lagrad skiktad sedimentjord ovan fast friktionsjord på berg. Sedimenten utgörs överst av c:a,3 á 1, m löst lagrad sand, siltig sand och silt med torrskorpekaraktär följt av upp till ca,9 m siltig lera ovan ett tunt lager fast friktionsjord, morän ovan berg I den västra delen av aktuellt område är jorddjupet större. Under c:a,2 m mulljord påträffas här naturligt lagrad sedimentjord ovan fast friktionsjord på berg. Sedimenten utgörs här överst av c:a 2, á 2,1 m silt med torrskorpekaraktär följt av c:a 2,5 á 5, m siltig lera. Den siltiga leran är 4 meter under markytan högsensitiv enligt nu utförda konförsök. Den odränerad skjuvhållfastheten på den siltiga leran är överst c:a 2 kpa och ökar mot djupet till c:a 4 kpa. Den siltiga leran bedöms överkonsoliderad med minst 25 kpa enligt CRS-försök. Den siltiga leran underlagras av ett tunt lager ej närmare undersökt fast friktionsjord, morän på berg. Nu utförda sonderingar har drivits till stopp i fast friktionsjord, mot sten, block eller mot förmodat berg på mellan c:a 1,5 á 8,1 m djup under markytan. Djup till definitiva bergnivåer har inom ramen för detta uppdrag ej bestämts. Fri vattenyta i undersökningspunkterna har uppmätts till c:a 1,1 á 2,5 m djup under markytan. Ej stabiliserad grundvattennivå i installerat grundvattenrör har noterats på mellan c:a 1,6 m under markytan, motsvarande nivå c:a +48,3. Grundvattenytans läge ska förväntas variera med nederbördsmängd och årstid. 8 Radon Utförd mätning i jordluft visar på en radonhalt om 36 kbq/m 3 vilket innebär att jorden inom området kan klassas som normalradonmark, se bilaga 1. Planerade byggnader rekommenderas utföras minst radonskyddande. 9 Sättningar generellt Sättningar skall förväntas kunna uppkomma vid all form av tillkommande lastökning på jorden. Sättningarnas storlek är beroende av lastens intensitet, utbredning i plan och utveckling över tid samt lerans sättningsegenskaper och mäktighet i varje punkt. repo1.docx (5) Inom fastmarksområden föreligger ingen sättningsrisk. Inom områden med finkornig jord bedöms den finkorniga jorden vara överkonsoliderad med c:a 25 kpa. Det innebär att här kan försumbara till små sättningar för laster under c:a 25 kpa uppstå. PM GEOTEKNIK REV UTREDNINGSUNDERLAG VÄSTRA DINGELSUNDET, KARLSTAD SECLJN p:\2363\ _karlstad_dingelsundet_dp\\18_granskning\ _pm_geoteknik_dingelsundet_2_36.docx
