Geoteknisk utredning Norrbyskolan

Transkript

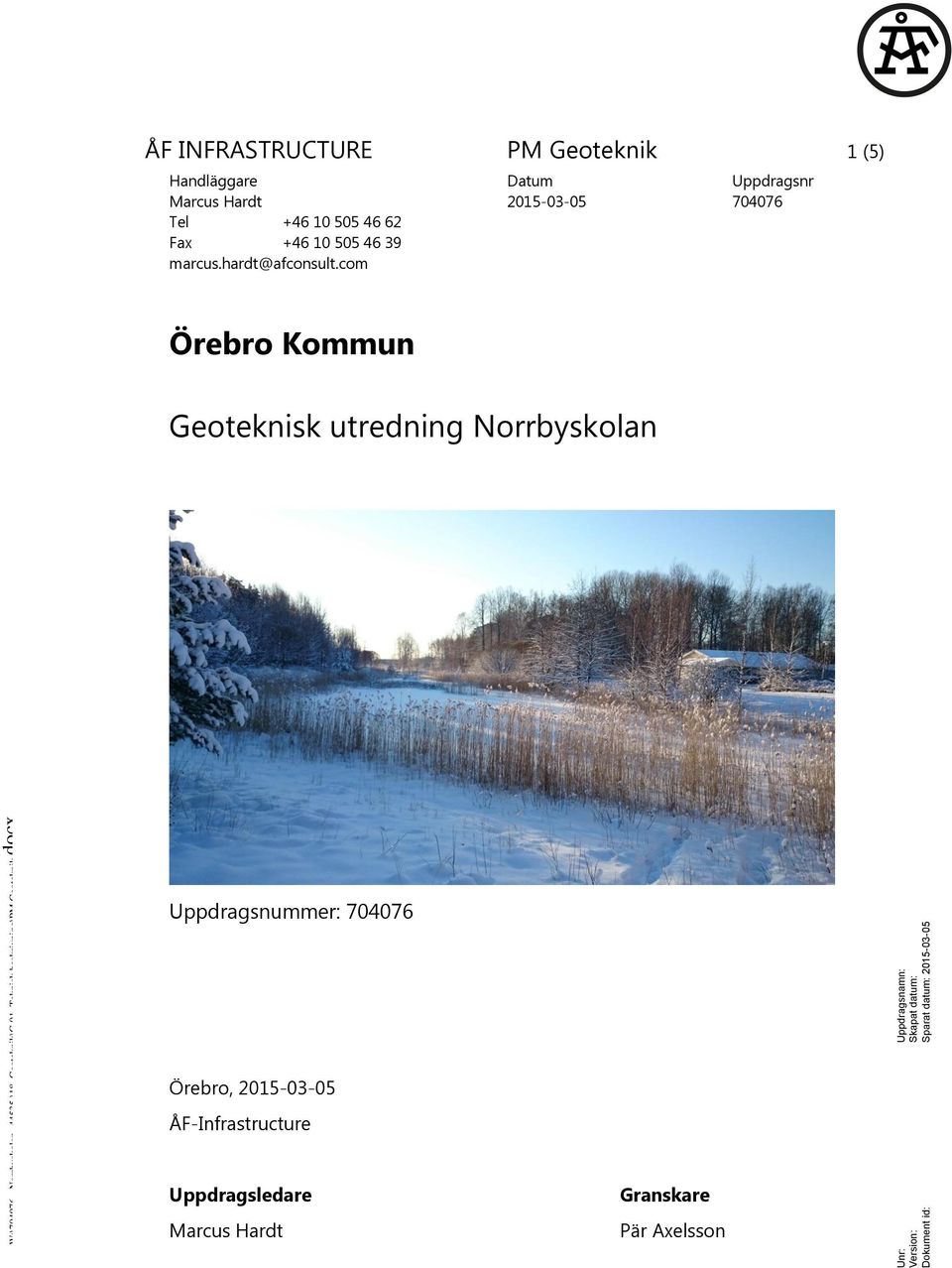

1 W:\ Norrbyskolan \18_Geoteknik\G.1_Teknisk beskrivning\pm Geoteknik.docx Unr: Uppdragsnamn: Version: Skapat datum: Dokument id: Sparat datum: ÅF INFRASTRUCTURE PM Geoteknik 1 (5) Handläggare Marcus Hardt Tel Fax marcus.hardt@afconsult.com Datum Uppdragsnr 7476 Örebro Kommun Geoteknisk utredning Norrbyskolan Uppdragsnummer: 7476 Örebro, ÅF-Infrastructure Uppdragsledare Marcus Hardt Granskare Pär Axelsson

2 W:\ Norrbyskolan \18_Geoteknik\G.1_Teknisk beskrivning\pm Geoteknik.docx Unr: Uppdragsnamn: Version: Skapat datum: Dokument id: Sparat datum: PM Geoteknik 2 (5) INNEHÅLLSFÖRTECKNING 1 UPPDRAG 3 2 UNDERLAG 3 3 GEOTEKNISKA FÖRHÅLLANDEN 3 4 STABILITETSBERÄKNINGAR 4 5 SÄTTNINGSBERÄKNINGAR 5 6 GEOTEKNISKA REKOMMENDATIONER 5 7 BILAGOR 5

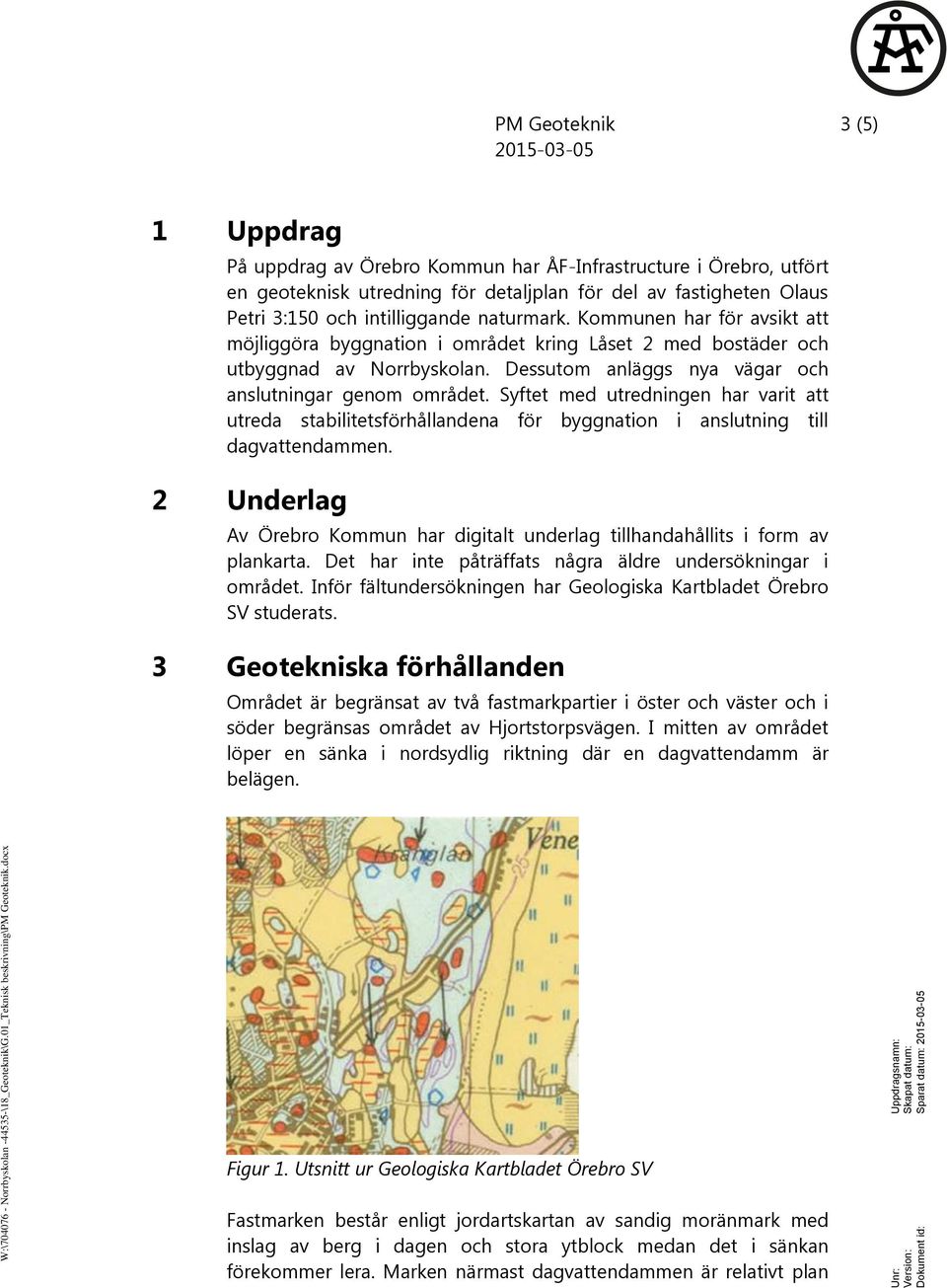

3 W:\ Norrbyskolan \18_Geoteknik\G.1_Teknisk beskrivning\pm Geoteknik.docx Unr: Uppdragsnamn: Version: Skapat datum: Dokument id: Sparat datum: PM Geoteknik 3 (5) Uppdrag På uppdrag av Örebro Kommun har ÅF-Infrastructure i Örebro, utfört en geoteknisk utredning för detaljplan för del av fastigheten Olaus Petri 3:15 och intilliggande naturmark. Kommunen har för avsikt att möjliggöra byggnation i området kring Låset 2 med bostäder och utbyggnad av Norrbyskolan. Dessutom anläggs nya vägar och anslutningar genom området. Syftet med utredningen har varit att utreda stabilitetsförhållandena för byggnation i anslutning till dagvattendammen. 2 Underlag Av Örebro Kommun har digitalt underlag tillhandahållits i form av plankarta. Det har inte påträffats några äldre undersökningar i området. Inför fältundersökningen har Geologiska Kartbladet Örebro SV studerats. 3 Geotekniska förhållanden Området är begränsat av två fastmarkpartier i öster och väster och i söder begränsas området av Hjortstorpsvägen. I mitten av området löper en sänka i nordsydlig riktning där en dagvattendamm är belägen. Figur 1. Utsnitt ur Geologiska Kartbladet Örebro SV Fastmarken består enligt jordartskartan av sandig moränmark med inslag av berg i dagen och stora ytblock medan det i sänkan förekommer lera. Marken närmast dagvattendammen är relativt plan

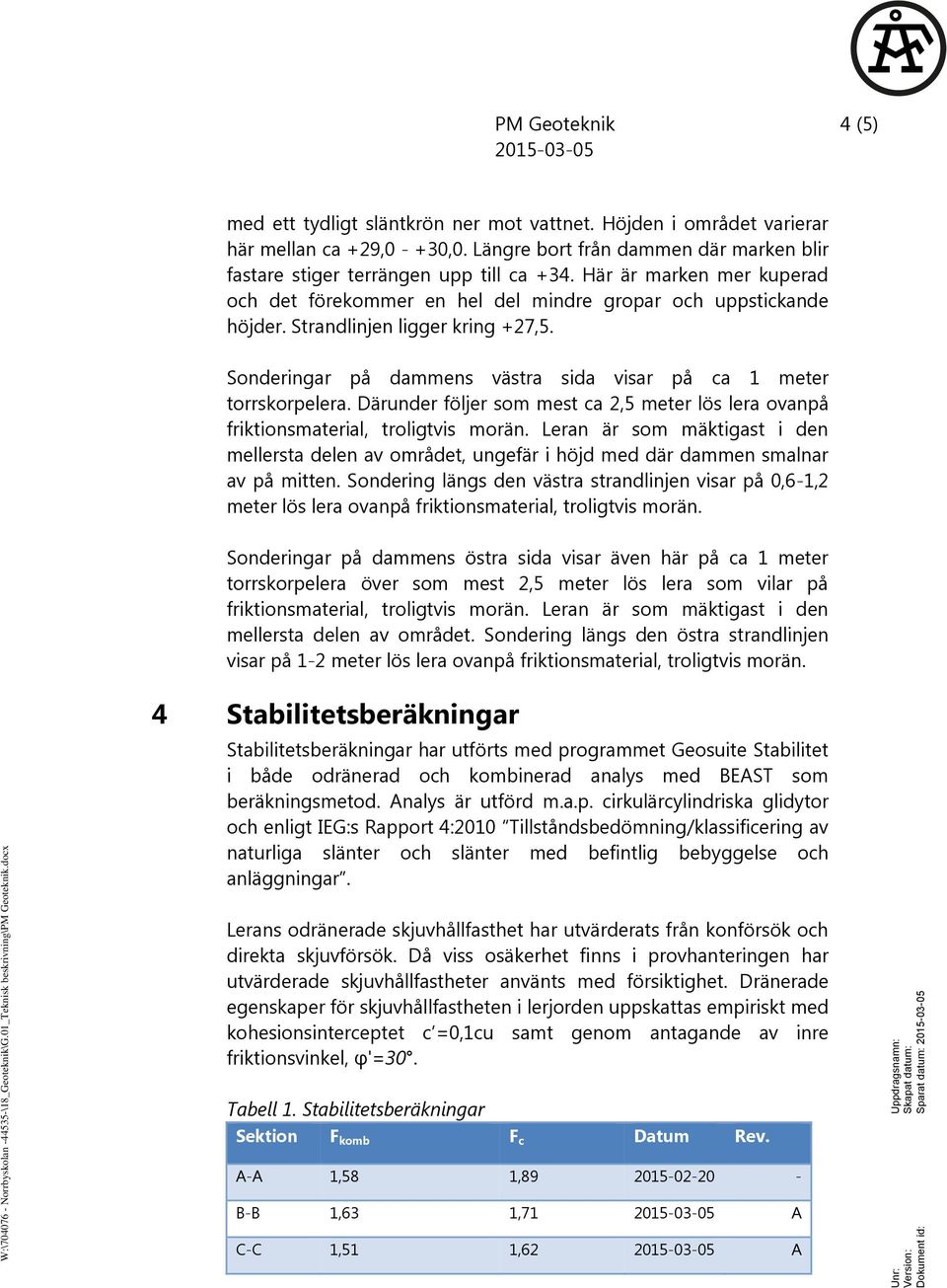

4 W:\ Norrbyskolan \18_Geoteknik\G.1_Teknisk beskrivning\pm Geoteknik.docx Unr: Uppdragsnamn: Version: Skapat datum: Dokument id: Sparat datum: PM Geoteknik 4 (5) med ett tydligt släntkrön ner mot vattnet. Höjden i området varierar här mellan ca +29, - +3,. Längre bort från dammen där marken blir fastare stiger terrängen upp till ca +34. Här är marken mer kuperad och det förekommer en hel del mindre gropar och uppstickande höjder. Strandlinjen ligger kring +27,5. Sonderingar på dammens västra sida visar på ca 1 meter torrskorpelera. Därunder följer som mest ca 2,5 meter lös lera ovanpå friktionsmaterial, troligtvis morän. Leran är som mäktigast i den mellersta delen av området, ungefär i höjd med där dammen smalnar av på mitten. Sondering längs den västra strandlinjen visar på,6-1,2 meter lös lera ovanpå friktionsmaterial, troligtvis morän. Sonderingar på dammens östra sida visar även här på ca 1 meter torrskorpelera över som mest 2,5 meter lös lera som vilar på friktionsmaterial, troligtvis morän. Leran är som mäktigast i den mellersta delen av området. Sondering längs den östra strandlinjen visar på 1-2 meter lös lera ovanpå friktionsmaterial, troligtvis morän. 4 Stabilitetsberäkningar Stabilitetsberäkningar har utförts med programmet Geosuite Stabilitet i både odränerad och kombinerad analys med BEAST som beräkningsmetod. Analys är utförd m.a.p. cirkulärcylindriska glidytor och enligt IEG:s Rapport 4:21 Tillståndsbedömning/klassificering av naturliga slänter och slänter med befintlig bebyggelse och anläggningar. Lerans odränerade skjuvhållfasthet har utvärderats från konförsök och direkta skjuvförsök. Då viss osäkerhet finns i provhanteringen har utvärderade skjuvhållfastheter använts med försiktighet. Dränerade egenskaper för skjuvhållfastheten i lerjorden uppskattas empiriskt med kohesionsinterceptet c =,1cu samt genom antagande av inre friktionsvinkel, φ'=3. Tabell 1. Stabilitetsberäkningar Sektion F komb F c Datum Rev. A-A 1,58 1, B-B 1,63 1, A C-C 1,51 1, A

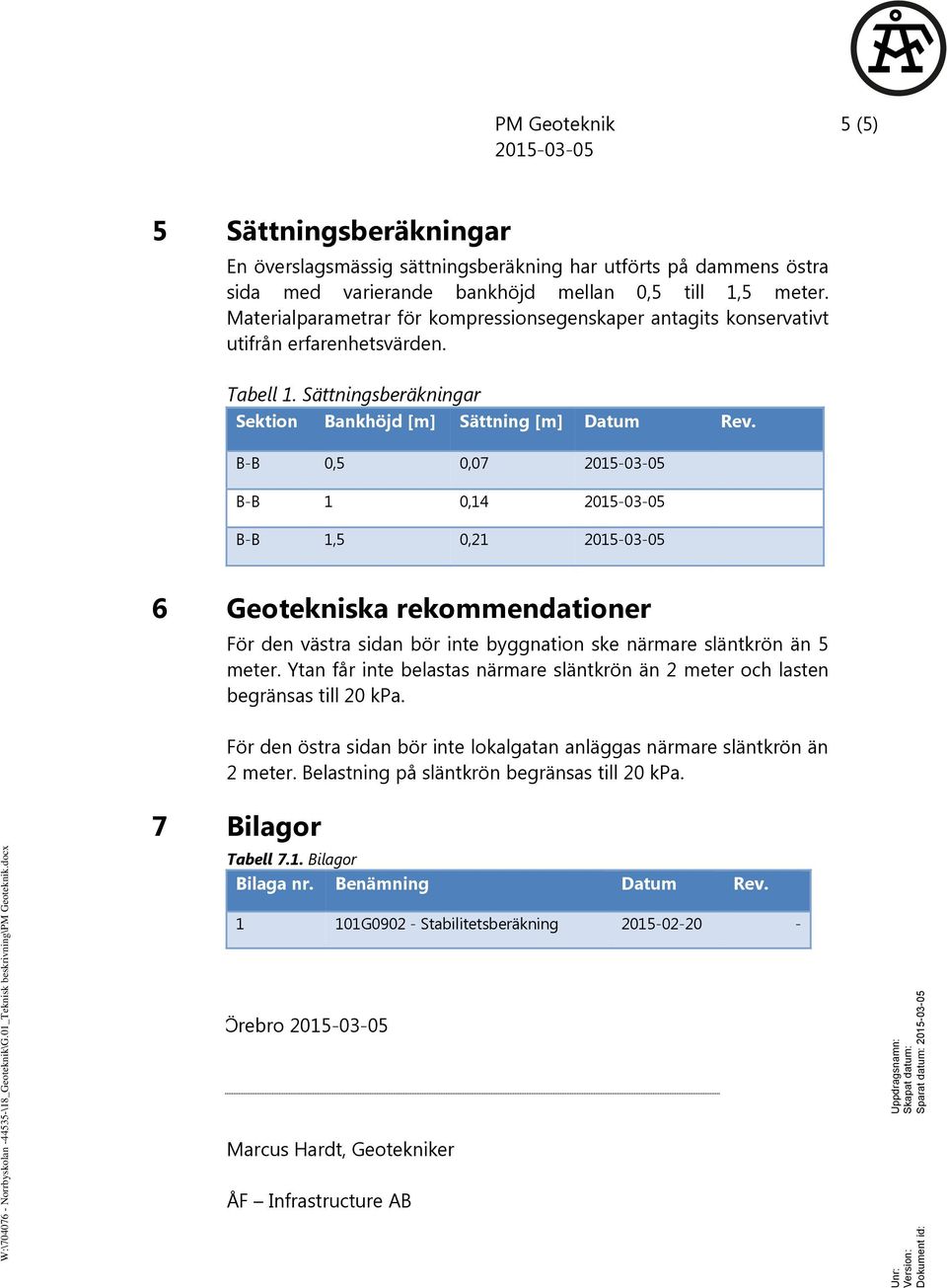

5 W:\ Norrbyskolan \18_Geoteknik\G.1_Teknisk beskrivning\pm Geoteknik.docx Unr: Uppdragsnamn: Version: Skapat datum: Dokument id: Sparat datum: PM Geoteknik 5 (5) Sättningsberäkningar En överslagsmässig sättningsberäkning har utförts på dammens östra sida med varierande bankhöjd mellan,5 till 1,5 meter. Materialparametrar för kompressionsegenskaper antagits konservativt utifrån erfarenhetsvärden. Tabell 1. Sättningsberäkningar Sektion Bankhöjd [m] Sättning [m] Datum Rev. B-B,5, B-B 1, B-B 1,5, Geotekniska rekommendationer För den västra sidan bör inte byggnation ske närmare släntkrön än 5 meter. Ytan får inte belastas närmare släntkrön än 2 meter och lasten begränsas till 2 kpa. För den östra sidan bör inte lokalgatan anläggas närmare släntkrön än 2 meter. Belastning på släntkrön begränsas till 2 kpa. 7 Bilagor Tabell 7.1. Bilagor Bilaga nr. Benämning Datum Rev. 1 11G92 - Stabilitetsberäkning Örebro Marcus Hardt, Geotekniker ÅF Infrastructure AB

6 W:\ Norrbyskolan \18_Geoteknik\G.2_Mur\MUR.docx Unr: Uppdragsnamn: Version: Skapat datum: Dokument id: Sparat datum: ÅF INFRASTRUCTURE MUR 1 (7) Handläggare Marcus Hardt Tel Fax marcus.hardt@afconsult.com Datum Uppdragsnr 7476 Örebro Kommun Geoteknisk utredning Norrbyskolan Uppdragsnummer: 7476 Örebro, ÅF-Infrastructure Uppdragsledare Marcus Hardt Granskare Pär Axelsson

7 W:\ Norrbyskolan \18_Geoteknik\G.2_Mur\MUR.docx Unr: Uppdragsnamn: Version: Skapat datum: Dokument id: Sparat datum: MUR 2 (7) INNEHÅLLSFÖRTECKNING 1 OBJEKT Blivande anläggning Topografi och ytbeskaffenhet Befintliga anläggningar 3 2 SYFTE OCH BEGRÄNSNINGAR 3 3 UNDERLAG 4 4 GEOTEKNISK KATEGORI 4 5 STYRANDE DOKUMENT 4 6 GEOTEKNISKA FÄLTUNDERSÖKNINGAR Utförda fältförsök Undersökningsperiod Fältingenjör Utrustning Provtagningskategori Inmätning och utsättning 5 7 LABORATORIEUNDERSÖKNINGAR 6 8 HYDROGEOLOGISKA UNDERSÖKNINGAR Utförda undersökningar 6 9 HÄRLEDDA VÄRDEN Hållfasthetsegenskaper Deformationsegenskaper Miljögeoteknik 6 1 BILAGOR 7 11 RITNINGAR 7

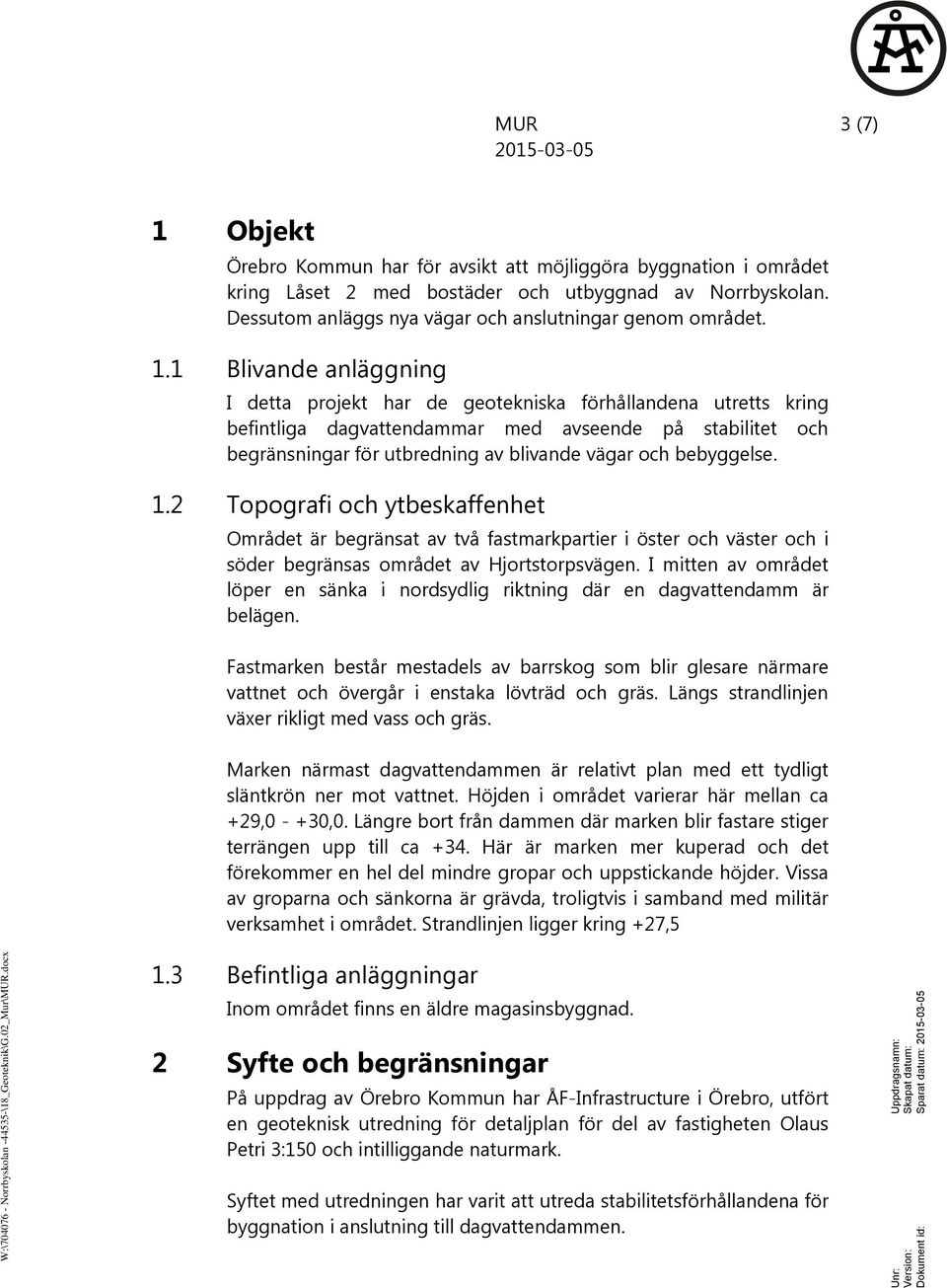

8 W:\ Norrbyskolan \18_Geoteknik\G.2_Mur\MUR.docx Unr: Uppdragsnamn: Version: Skapat datum: Dokument id: Sparat datum: MUR 3 (7) Objekt Örebro Kommun har för avsikt att möjliggöra byggnation i området kring Låset 2 med bostäder och utbyggnad av Norrbyskolan. Dessutom anläggs nya vägar och anslutningar genom området. 1.1 Blivande anläggning I detta projekt har de geotekniska förhållandena utretts kring befintliga dagvattendammar med avseende på stabilitet och begränsningar för utbredning av blivande vägar och bebyggelse. 1.2 Topografi och ytbeskaffenhet Området är begränsat av två fastmarkpartier i öster och väster och i söder begränsas området av Hjortstorpsvägen. I mitten av området löper en sänka i nordsydlig riktning där en dagvattendamm är belägen. Fastmarken består mestadels av barrskog som blir glesare närmare vattnet och övergår i enstaka lövträd och gräs. Längs strandlinjen växer rikligt med vass och gräs. Marken närmast dagvattendammen är relativt plan med ett tydligt släntkrön ner mot vattnet. Höjden i området varierar här mellan ca +29, - +3,. Längre bort från dammen där marken blir fastare stiger terrängen upp till ca +34. Här är marken mer kuperad och det förekommer en hel del mindre gropar och uppstickande höjder. Vissa av groparna och sänkorna är grävda, troligtvis i samband med militär verksamhet i området. Strandlinjen ligger kring +27,5 1.3 Befintliga anläggningar Inom området finns en äldre magasinsbyggnad. 2 Syfte och begränsningar På uppdrag av Örebro Kommun har ÅF-Infrastructure i Örebro, utfört en geoteknisk utredning för detaljplan för del av fastigheten Olaus Petri 3:15 och intilliggande naturmark. Syftet med utredningen har varit att utreda stabilitetsförhållandena för byggnation i anslutning till dagvattendammen.

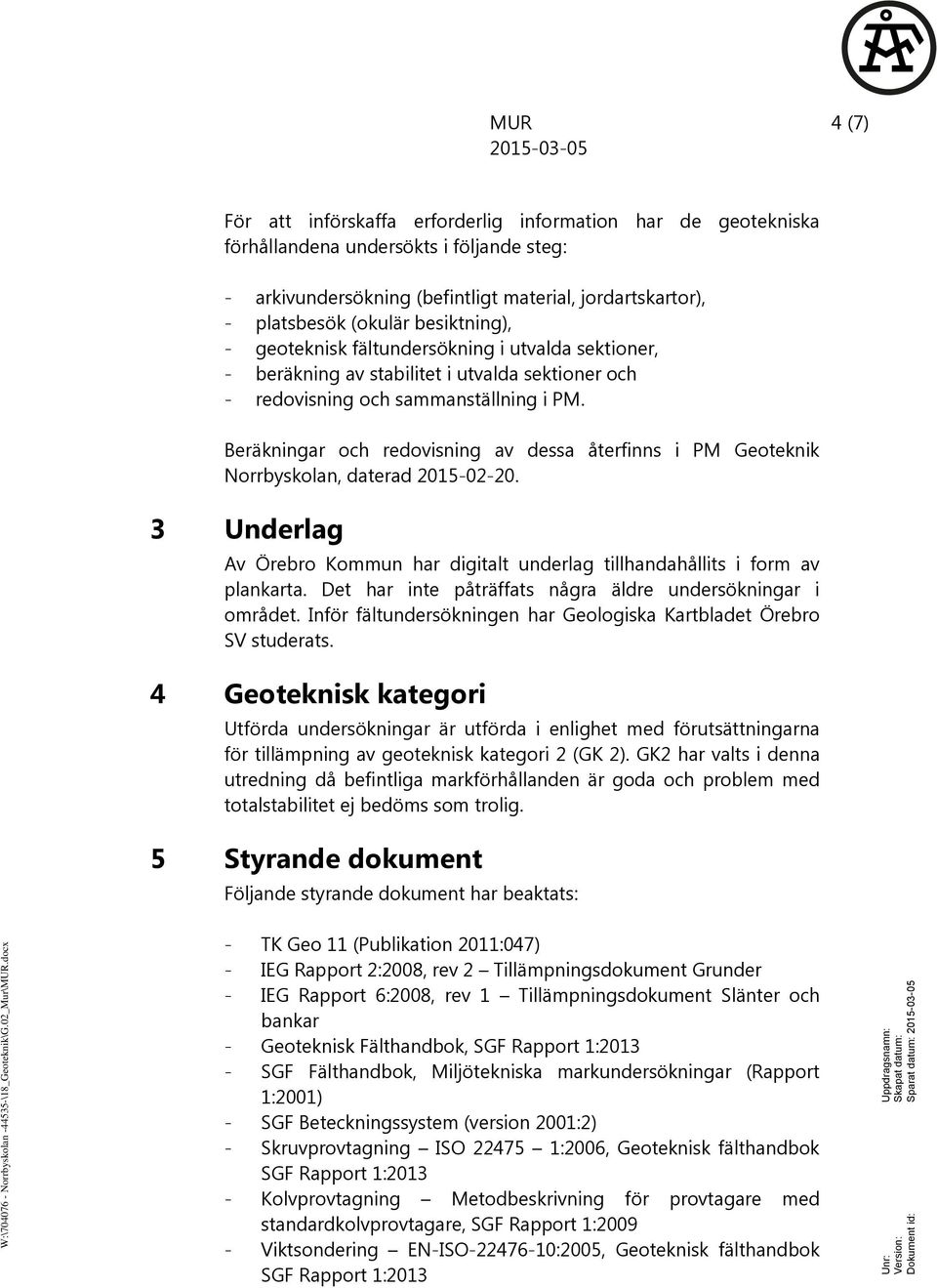

9 W:\ Norrbyskolan \18_Geoteknik\G.2_Mur\MUR.docx Unr: Uppdragsnamn: Version: Skapat datum: Dokument id: Sparat datum: MUR 4 (7) För att införskaffa erforderlig information har de geotekniska förhållandena undersökts i följande steg: - arkivundersökning (befintligt material, jordartskartor), - platsbesök (okulär besiktning), - geoteknisk fältundersökning i utvalda sektioner, - beräkning av stabilitet i utvalda sektioner och - redovisning och sammanställning i PM. Beräkningar och redovisning av dessa återfinns i PM Geoteknik Norrbyskolan, daterad Underlag Av Örebro Kommun har digitalt underlag tillhandahållits i form av plankarta. Det har inte påträffats några äldre undersökningar i området. Inför fältundersökningen har Geologiska Kartbladet Örebro SV studerats. 4 Geoteknisk kategori Utförda undersökningar är utförda i enlighet med förutsättningarna för tillämpning av geoteknisk kategori 2 (GK 2). GK2 har valts i denna utredning då befintliga markförhållanden är goda och problem med totalstabilitet ej bedöms som trolig. 5 Styrande dokument Följande styrande dokument har beaktats: - TK Geo 11 (Publikation 211:47) - IEG Rapport 2:28, rev 2 Tillämpningsdokument Grunder - IEG Rapport 6:28, rev 1 Tillämpningsdokument Slänter och bankar - Geoteknisk Fälthandbok, SGF Rapport 1:213 - SGF Fälthandbok, Miljötekniska markundersökningar (Rapport 1:21) - SGF Beteckningssystem (version 21:2) - Skruvprovtagning ISO :26, Geoteknisk fälthandbok SGF Rapport 1:213 - Kolvprovtagning Metodbeskrivning för provtagare med standardkolvprovtagare, SGF Rapport 1:29 - Viktsondering EN-ISO :25, Geoteknisk fälthandbok SGF Rapport 1:213

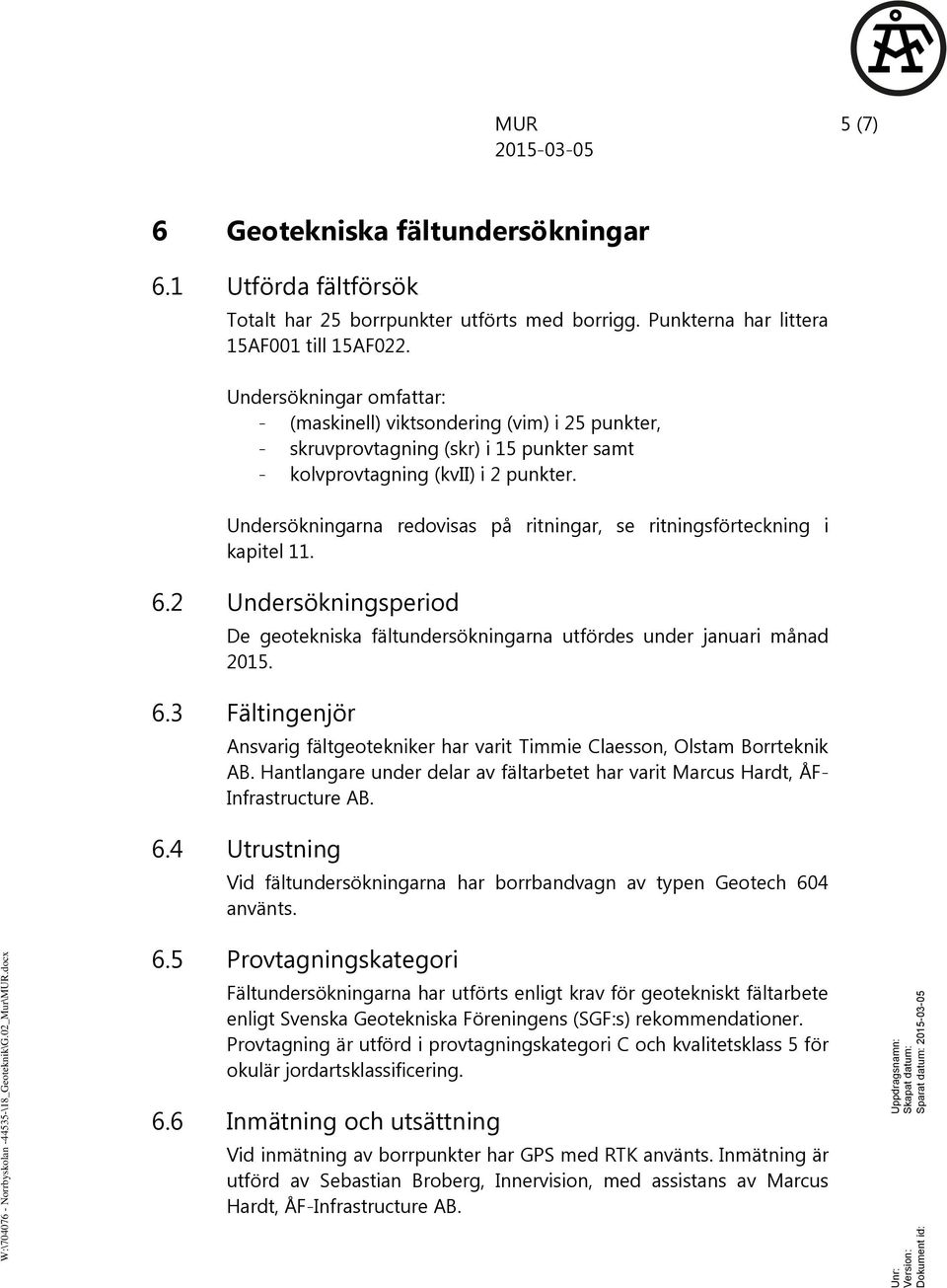

10 W:\ Norrbyskolan \18_Geoteknik\G.2_Mur\MUR.docx Unr: Uppdragsnamn: Version: Skapat datum: Dokument id: Sparat datum: MUR 5 (7) Geotekniska fältundersökningar 6.1 Utförda fältförsök Totalt har 25 borrpunkter utförts med borrigg. Punkterna har littera 15AF1 till 15AF22. Undersökningar omfattar: - (maskinell) viktsondering (vim) i 25 punkter, - skruvprovtagning (skr) i 15 punkter samt - kolvprovtagning (kvii) i 2 punkter. Undersökningarna redovisas på ritningar, se ritningsförteckning i kapitel Undersökningsperiod De geotekniska fältundersökningarna utfördes under januari månad Fältingenjör Ansvarig fältgeotekniker har varit Timmie Claesson, Olstam Borrteknik AB. Hantlangare under delar av fältarbetet har varit Marcus Hardt, ÅF- Infrastructure AB. 6.4 Utrustning Vid fältundersökningarna har borrbandvagn av typen Geotech 64 använts. 6.5 Provtagningskategori Fältundersökningarna har utförts enligt krav för geotekniskt fältarbete enligt Svenska Geotekniska Föreningens (SGF:s) rekommendationer. Provtagning är utförd i provtagningskategori C och kvalitetsklass 5 för okulär jordartsklassificering. 6.6 Inmätning och utsättning Vid inmätning av borrpunkter har GPS med RTK använts. Inmätning är utförd av Sebastian Broberg, Innervision, med assistans av Marcus Hardt, ÅF-Infrastructure AB.

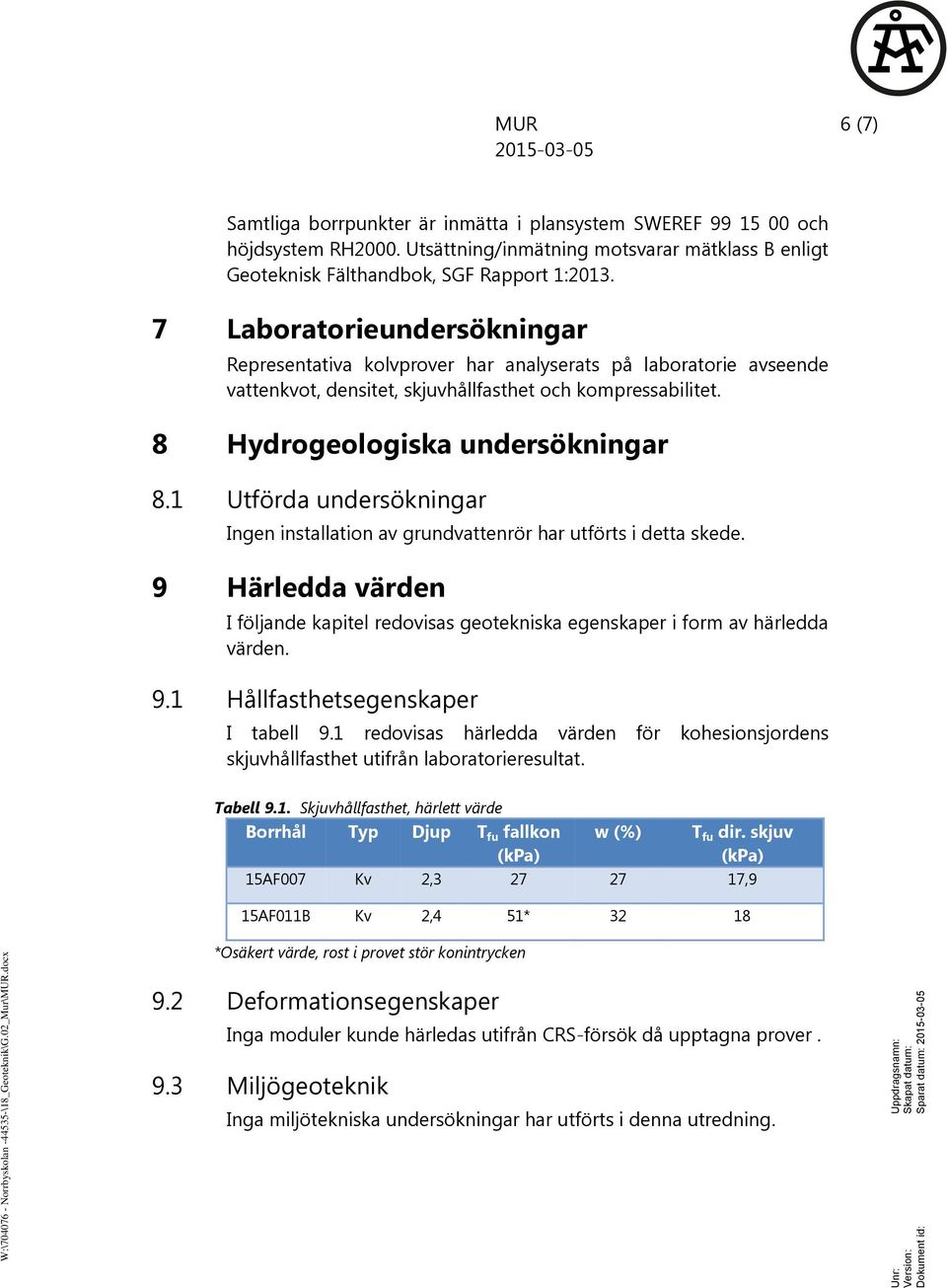

11 W:\ Norrbyskolan \18_Geoteknik\G.2_Mur\MUR.docx Unr: Uppdragsnamn: Version: Skapat datum: Dokument id: Sparat datum: MUR 6 (7) Samtliga borrpunkter är inmätta i plansystem SWEREF och höjdsystem RH2. Utsättning/inmätning motsvarar mätklass B enligt Geoteknisk Fälthandbok, SGF Rapport 1: Laboratorieundersökningar Representativa kolvprover har analyserats på laboratorie avseende vattenkvot, densitet, skjuvhållfasthet och kompressabilitet. 8 Hydrogeologiska undersökningar 8.1 Utförda undersökningar Ingen installation av grundvattenrör har utförts i detta skede. 9 Härledda värden I följande kapitel redovisas geotekniska egenskaper i form av härledda värden. 9.1 Hållfasthetsegenskaper I tabell 9.1 redovisas härledda värden för kohesionsjordens skjuvhållfasthet utifrån laboratorieresultat. Tabell 9.1. Skjuvhållfasthet, härlett värde Borrhål Typ Djup T fu fallkon (kpa) w (%) T fu dir. skjuv (kpa) 15AF7 Kv 2, ,9 15AF11B Kv 2,4 51* *Osäkert värde, rost i provet stör konintrycken 9.2 Deformationsegenskaper Inga moduler kunde härledas utifrån CRS-försök då upptagna prover. 9.3 Miljögeoteknik Inga miljötekniska undersökningar har utförts i denna utredning.

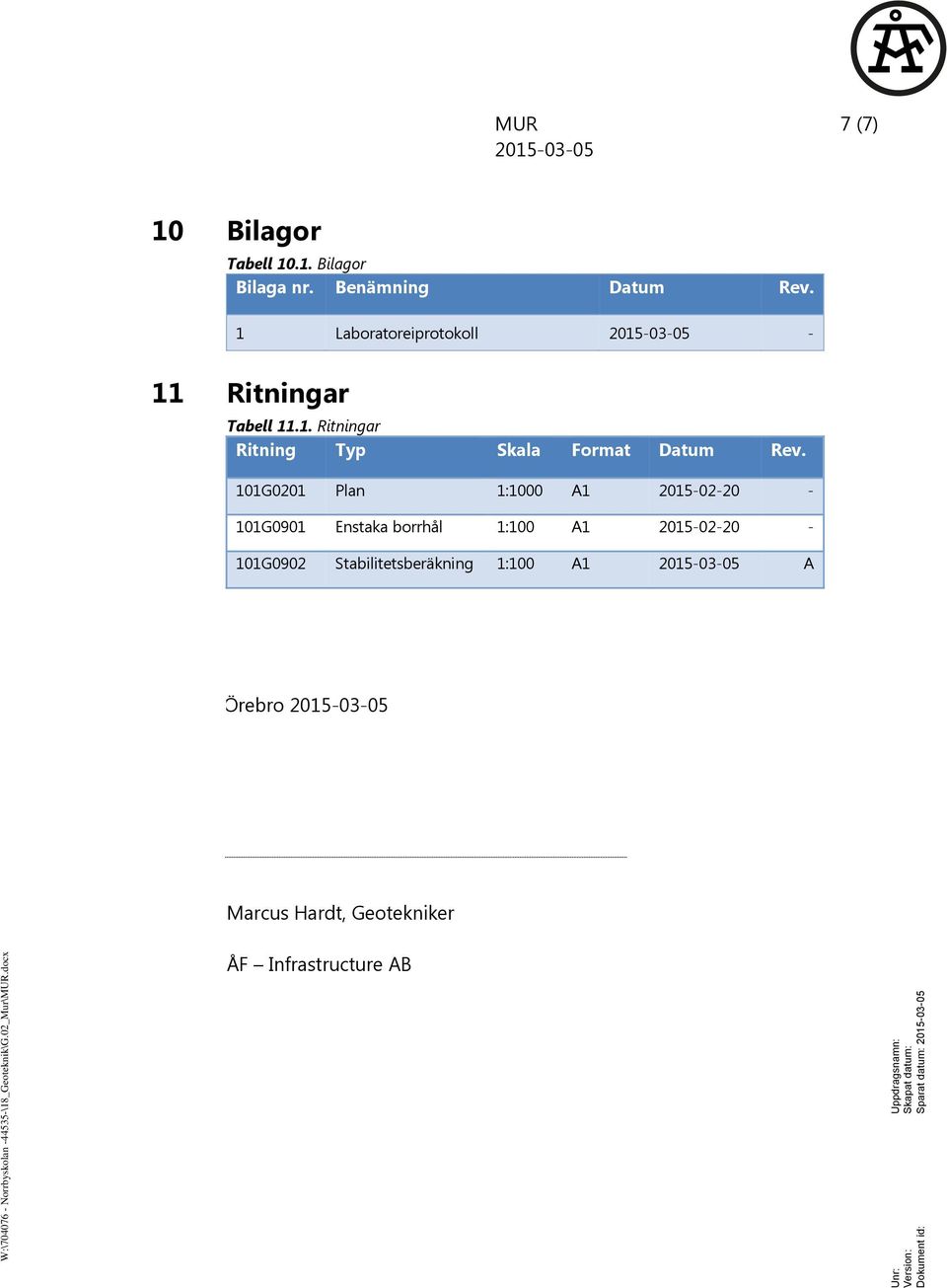

12 W:\ Norrbyskolan \18_Geoteknik\G.2_Mur\MUR.docx Unr: Uppdragsnamn: Version: Skapat datum: Dokument id: Sparat datum: MUR 7 (7) Bilagor Tabell 1.1. Bilagor Bilaga nr. Benämning Datum Rev. 1 Laboratoreiprotokoll Ritningar Tabell Ritningar Ritning Typ Skala Format Datum Rev. 11G21 Plan 1:1 A G91 Enstaka borrhål 1:1 A G92 Stabilitetsberäkning 1:1 A A Örebro Marcus Hardt, Geotekniker ÅF Infrastructure AB

13 ds Jordprovsanalys Projekt Norrbyskolan Uppdragsnummer 7476 Provtagningsdatum Uppdragsgivare ÅF Infrastructure, Örebro Provtagningsredskap / Analysmetod Kv St I ø 5mm TK Geo 11, VV Tjalfarlighet_tkgeo_11 Publ. 211:47 Benämning / Borrhål/ Djup (okulär jordartskl. SS-EN ISO ) Sektion [m] Jordartsförkortning (enl. Beteckningsblad IEG ) [t/m 3 ] Vatten kvot w [%] Gransk./Tabell Löp-nr Datum/Sign Undersökningsdatum Sensi- Skjuvtivitet hållf.h. t fu S t [kpa] 1) Konflytgräns w L [%] Densitet r Mtrl. typ/ tjälf. klass 2) Anm Gråbrun rostfläckig varvig siltig lera med tunna finsandsskikt, vsicl (fsa) A/4 11B 2.4 Gråbrun rostfl. lera med enst sand- & gruskorn torrskorpekaraktär, Cl(dc) (5) (51)* 4B/3 *) osäkert värde, rost i provet stör konintrycken 1) Okorrigerat värde. Korrigeringen rekommenderas enl. SGF-INFO nr 3. Avvikelse från SS27125: Om konintrycket är mindre än 7, mm med 1g konen, används 4g konen, enligt rekommendation från SGF:s laboratoriekommitté. 2) Klassificering enl. TK Geo 11, VV Publ. 211:47 P:\2172\Uppdrag 215\28358\[Kv xlsx] SWECO GEOLAB, Gjörwellsgatan 22, Box 3444, 1 26 STOCKHOLM, Tel: , Fax: , geolab@sweco.se, Ingår i SWECO Civil AB 1(1)

14 Konprovstabell Projekt Norrbyskolan Uppdragsnummer Uppdragsgivare 7476 ÅF Infrastructure, Örebro Referensnivå Löp-nr Provtagningsdatum Provtagningsredskap Kv St I ø 5mm Vattennivå / Datum / ds Gransk./Tabell Datum/Sign Undersökningsdatum Sektion Borrhål Densitet Konprov Skjuvhållfasthet Sensi- Kon- 1B Diameter Vikt/ Ostört Omrört Ostört Omrört tivitet flyt- Djup Benämning 1) Längd Medel fu gräns [m] [cm] [g/cm] [t/m 3 ] [mm] 2) [mm/g] [mm/g] [kpa] 3) [kpa] S t w L [%] 2.4 Gråbrun rostfl. lera med enst. sand- och 5, 587. / 8.8 / 1. / gruskorn torrskorpekaraktär (51)* 9.8 (5) / 6 w-våt w-torr [g] Vatten Skål kvot nr w [%] Cl(dc) 648 Jordartsförkortning (enl. Beteckningsblad IEG ) *) osäkert värde, rost i provet stör konintrycken 1) Okulär jordartsklassificering enl. SS-EN ISO ) Fallhöjd: mm har använts P:\2172\Uppdrag 215\28358\[Kon 1B xlsx] 3) Okorrigerat värde. Korrigeringen rekommenderas enl. SGF-INFO nr 3. Avvikelse från SS27125: Om konintrycket är mindre än 7, mm med 1g konen, används 4g konen, enligt rekommendation från SGF:s laboratoriekommitté. SWECO GEOLAB, Gjörwellsgatan 22, Box 3444, 1 26 STOCKHOLM, Tel: , Fax: , geolab@sweco.se, Ingår i SWECO Civil AB 1(1)

15 ds Jordprovsanalys Projekt Uppdragsnummer 7476 Norrbyskolan Provtagningsdatum Uppdragsgivare ÅF Infrastructure, Örebro Provtagningsredskap / Analysmetod Kv St I ø 5mm TK Geo 11, VV Tjalfarlighet_tkgeo_11 Publ. 211:47 Benämning / Borrhål/ Djup (okulär jordartskl. SS-EN ISO ) Sektion [m] Jordartsförkortning (enl. Beteckningsblad IEG ) s' s' c CRS Gransk./Tabell Löp-nr Datum/Sign,85 *s' c Kons. steg 1 skjuvf. (%) Undersökningsdatum Kons. steg 2 skjuvf. (%) t fu skjuvförsök [kpa] t fu konförsök [kpa] 1) Gråbrun rostfläckig varvig siltig lera med tunna finsandsskikt, vsicl (fsa) B 2.4 Gråbrun rostfl. lera med enst. sand- & gruskorn torrskorpekaraktär, Cl(dc) *) osäkert värde, rost i provet stör konintrycken (51)* 1) Okorrigerat värde. Korrigeringen rekommenderas enl. SGF-INFO nr 3 P:\2172\Uppdrag 215\28358\[Laster+konsolidering för skjuvförsök.xlsx] SWECO GEOLAB, Gjörwellsgatan 22, Box 3444, 1 26 STOCKHOLM, Tel: , Fax: , geolab@sweco.se, Ingår i SWECO Civil AB 1(1)

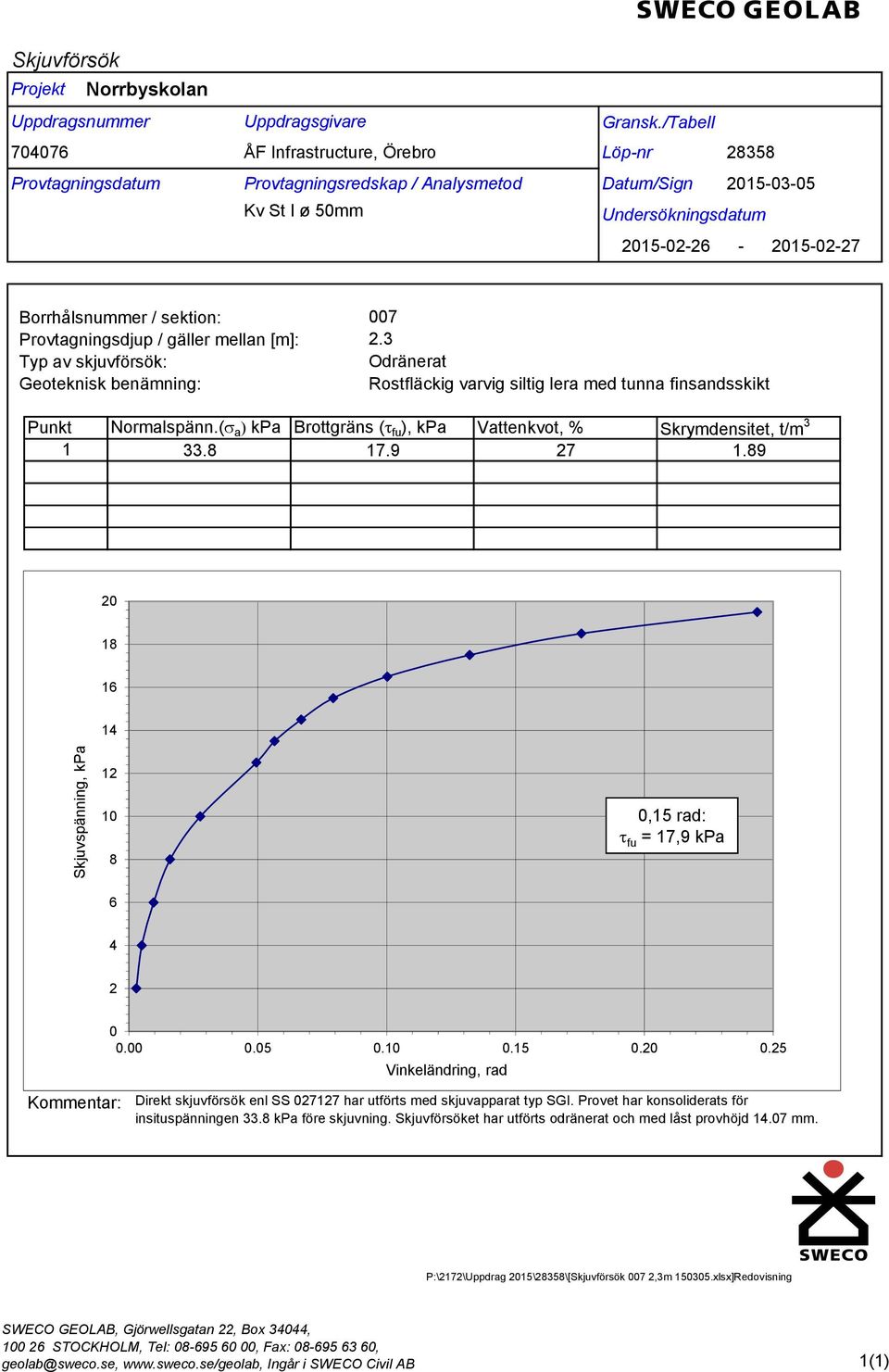

16 Skjuvspänning, kpa ds Skjuvförsök Projekt Norrbyskolan Uppdragsnummer 7476 Provtagningsdatum Uppdragsgivare Gransk./Tabell ÅF Infrastructure, Örebro Löp-nr Provtagningsredskap / Analysmetod Datum/Sign Kv St I ø 5mm Undersökningsdatum Borrhålsnummer / sektion: Provtagningsdjup / gäller mellan [m]: Typ av skjuvförsök: Geoteknisk benämning: Odränerat Rostfläckig varvig siltig lera med tunna finsandsskikt Punkt 1 Normalspänn.(s a ) kpa 33.8 Brottgräns (t fu ), kpa 17.9 Vattenkvot, % 27 Skrymdensitet, t/m ,15 rad: t fu = 17,9 kpa φ = Vinkeländring, rad Kommentar: Direkt skjuvförsök enl SS har utförts med skjuvapparat typ SGI. Provet har konsoliderats för insituspänningen 33.8 kpa före skjuvning. Skjuvförsöket har utförts odränerat och med låst provhöjd 14.7 mm. Vinkeländringen har uppnått värdet,15 radianer för det laststeg som har lett till brott, varför kurvan har extrapolerats vid bestämning av hållfastheten. Den extrapolerade kurvan är dock osäker. Om skillnaden mellan den största och näst största påförda skjuvspänningen är Dt (1, kpa), bör den bestämda hållfastheten maximalt vara Dt/2 över det sista laststegets skjuvspänning 15, kpa. P:\2172\Uppdrag 215\28358\[Skjuvförsök 7 2,3m 1535.xlsx]Redovisning SWECO GEOLAB, Gjörwellsgatan 22, Box 3444, 1 26 STOCKHOLM, Tel: , Fax: , geolab@sweco.se, Ingår i SWECO Civil AB 1(1)

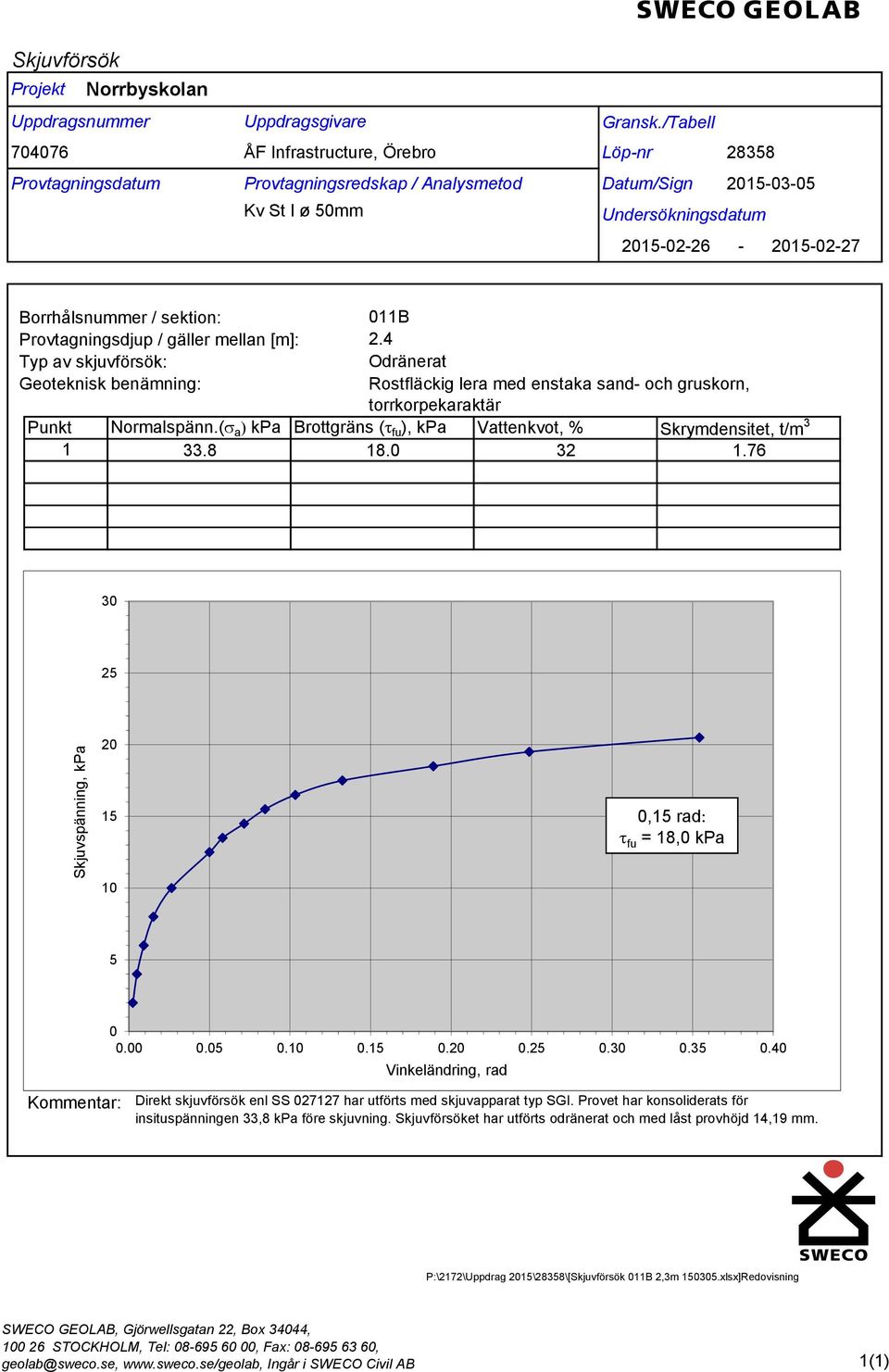

17 Skjuvspänning, kpa ds Skjuvförsök Projekt Norrbyskolan Uppdragsnummer 7476 Provtagningsdatum Uppdragsgivare Gransk./Tabell ÅF Infrastructure, Örebro Löp-nr Provtagningsredskap / Analysmetod Datum/Sign Kv St I ø 5mm Undersökningsdatum Borrhålsnummer / sektion: Provtagningsdjup / gäller mellan [m]: Typ av skjuvförsök: Geoteknisk benämning: Punkt 1 Normalspänn.(s a ) kpa B 2.4 Odränerat Rostfläckig lera med enstaka sand- och gruskorn, torrkorpekaraktär Vattenkvot, % Skrymdensitet, t/m Brottgräns (t fu ), kpa ,15 rad: t fu = 18, kpa 1 5 φ = Vinkeländring, rad Kommentar: Direkt skjuvförsök enl SS har utförts med skjuvapparat typ SGI. Provet har konsoliderats för insituspänningen 33,8 kpa före skjuvning. Skjuvförsöket har utförts odränerat och med låst provhöjd 14,19 mm. Vinkeländringen har uppnått värdet,15 radianer för det laststeg som har lett till brott, varför kurvan har extrapolerats vid bestämning av hållfastheten. Den extrapolerade kurvan är dock osäker. Om skillnaden mellan den största och näst största påförda skjuvspänningen är Dt (1, kpa), bör den bestämda hållfastheten maximalt vara Dt/2 över det sista laststegets skjuvspänning 15, kpa. P:\2172\Uppdrag 215\28358\[Skjuvförsök 11B 2,3m 1535.xlsx]Redovisning SWECO GEOLAB, Gjörwellsgatan 22, Box 3444, 1 26 STOCKHOLM, Tel: , Fax: , geolab@sweco.se, Ingår i SWECO Civil AB 1(1)

18 is Redovisning av ödometerförsök, CRS-försök Projekt: Norrbyskolan Uppdragsnummer: 7476 Uppdragsgivare: ÅF Infrastructure, Örebro Datum/Sign: Löp-nr/Gransk.: Sektion/borrhål: 7 Djup: 2,3 m Ödometer nr: 3 Densitet: 1.95 t/m 3 Vattenkvot: 27 % Provningstemp.: 2 o C Provdiameter: 5 mm Benämning: Rostfl. varvig siltig lera med tunna finsandsskikt Provhöjd: 2 mm Def.hastighet:.72 %/h 3 Effektivt vertikaltryck, ' v, [kpa] 6 9 1,E- 11 ' v 1,E ,E- 9 [%] c v [m 2 /s] 1,E ,E- 7 c v 9 1,E Försöket är utfört och utvärderat enligt Svensk Standard SS Vid utvärdering av c v och k har korrektion utförts så att värdena motsvarar en temperatur av 7 o C. Utrustningens egendeformation är beaktad. För utvärdering se bilagda diagram sid 2-4. ' c, kpa M L, kpa ' L, kpa M' c v, min, m 2 /s k i, m/s k 9.E-8 2.5E Anm. Skalan i diagrammet avviker från den av SGF:s Laboratoriekommité satta rekommendation. SWECO GEOLAB, Gjörwellsgatan 22, Box Stockholm, Tel , Fax geolab@sweco.se, Ingår i SWECO Civil AB P:\2172\Uppdrag 215\28358\a15_184.txt (4)

19 is Utvärdering av modultal och kontroll av portryck Projekt: Norrbyskolan Uppdragsnummer: 7476 Uppdragsgivare: ÅF Infrastructure, Örebro Datum/Sign: Löp-nr/Gransk.: Sektion/borrhål: 7 Djup: 2,3 m Ödometer nr: 3 Densitet: 1.95 t/m 3 Vattenkvot: 27 % Provningstemp.: 2 o C Provdiameter: 5 mm Benämning: Rostfl. varvig siltig lera med tunna finsandsskikt Provhöjd: 2 mm Def.hastighet:.72 %/h Effektivt vertikaltryck, ' v, [kpa] M [MPa] u [kpa] b 16 M u b Försöket är utfört och utvärderat enligt Svensk Standard SS Utrustningens egendeformation är beaktad. M' ' L, kpa Anm. SWECO GEOLAB, Gjörwellsgatan 22, Box Stockholm, Tel , Fax geolab@sweco.se, Ingår i SWECO Civil AB P:\2172\Uppdrag 215\28358\a15_184.txt (4)

20 is Utvärdering av permeabilitet Projekt: Norrbyskolan Uppdragsnummer: 7476 Uppdragsgivare: ÅF Infrastructure, Örebro Datum/Sign: Löp-nr/Gransk.: Sektion/borrhål: 7 Djup: 2,3 m Ödometer nr: 3 Densitet: 1.95 t/m 3 Vattenkvot: 27 % Provningstemp.: 2 o C Provdiameter: 5 mm Benämning: Rostfl. varvig siltig lera med tunna finsandsskikt Provhöjd: 2 mm Permeabilitet, k, [m/s] Def.hastighet:.72 %/h 1,E-12 1,E-11 1,E-1 1,E-9 1,E-8 1,E-7 1,E-6 1,E [%] Försöket är utfört och utvärderat enligt Svensk Standard SS Vid utvärdering av permeabiliteten k har korrektion utförts så att värdena motsvarar en temperatur av 7 o C. k i, m/s k 2.5E Anm. SWECO GEOLAB, Gjörwellsgatan 22, Box Stockholm, Tel , Fax geolab@sweco.se, Ingår i SWECO Civil AB P:\2172\Uppdrag 215\28358\a15_184.txt (4)

21 is Utvärdering av förkonsolideringstryck och linjär modul Projekt: Norrbyskolan Uppdragsnummer: 7476 Uppdragsgivare: ÅF Infrastructure, Örebro Datum/Sign: Löp-nr/Gransk.: Sektion/borrhål: 7 Djup: 2,3 m Ödometer nr: 3 Densitet: 1.95 t/m 3 Vattenkvot: 27 % Provningstemp.: 2 o C Provdiameter: 5 mm Benämning: Rostfl. varvig siltig lera med tunna finsandsskikt Provhöjd: 2 mm Def.hastighet:.72 %/h Effektivt vertikaltryck, ' v, [kpa] [%] Försöket är utfört och utvärderat enligt Svensk Standard SS Utrustningens egendeformation är beaktad ' c, kpa M L, kpa ' L, kpa Anm. SWECO GEOLAB, Gjörwellsgatan 22, Box Stockholm, Tel , Fax geolab@sweco.se, Ingår i SWECO Civil AB P:\2172\Uppdrag 215\28358\a15_184.txt (4)

22 is Redovisning av ödometerförsök, CRS-försök Projekt: Norrbyskolan Uppdragsnummer: 7476 Uppdragsgivare: ÅF Infrastructure, Örebro Datum/Sign: Löp-nr/Gransk.: Sektion/borrhål: 11B Djup: 2,4 m Ödometer nr: 4 Densitet: 1.76 t/m 3 Vattenkvot: 32 % Provningstemp.: 2 o C Provdiameter: 5 mm Benämning: Rostfl. lera m enst sand- oh gruskor, torrsk.karak Provhöjd: 2 mm Def.hastighet:.71 %/h 3 Effektivt vertikaltryck, ' v, [kpa] 6 9 1,E- 1 ' v 1,E ,E- 8 [%] c v [m 2 /s] c v 1,E ,E ,E Försöket är utfört och utvärderat enligt Svensk Standard SS Vid utvärdering av c v och k har korrektion utförts så att värdena motsvarar en temperatur av 7 o C. Utrustningens egendeformation är beaktad. För utvärdering se bilagda diagram sid 2-4. ' c, kpa M L, kpa ' L, kpa M' c v, min, m 2 /s k i, m/s k Anm. Skalan i diagrammet avviker från den av SGF:s Laboratoriekommité satta rekommendation. 6.3E SWECO GEOLAB, Gjörwellsgatan 22, Box Stockholm, Tel , Fax geolab@sweco.se, Ingår i SWECO Civil AB P:\2172\Uppdrag 215\28358\a15_185.txt (4)

23 is Utvärdering av modultal och kontroll av portryck Projekt: Norrbyskolan Uppdragsnummer: 7476 Uppdragsgivare: ÅF Infrastructure, Örebro Datum/Sign: Löp-nr/Gransk.: Sektion/borrhål: 11B Djup: 2,4 m Ödometer nr: 4 Densitet: 1.76 t/m 3 Vattenkvot: 32 % Provningstemp.: 2 o C Provdiameter: 5 mm Benämning: Rostfl. lera m enst sand- oh gruskor, torrsk.karak Provhöjd: 2 mm Def.hastighet:.71 %/h Effektivt vertikaltryck, ' v, [kpa] M M [MPa] u [kpa] b 8 32 u b Försöket är utfört och utvärderat enligt Svensk Standard SS Utrustningens egendeformation är beaktad. M' ' L, kpa Anm. SWECO GEOLAB, Gjörwellsgatan 22, Box Stockholm, Tel , Fax geolab@sweco.se, Ingår i SWECO Civil AB P:\2172\Uppdrag 215\28358\a15_185.txt (4)

24 is Utvärdering av permeabilitet Projekt: Norrbyskolan Uppdragsnummer: 7476 Uppdragsgivare: ÅF Infrastructure, Örebro Datum/Sign: Löp-nr/Gransk.: Sektion/borrhål: 11B Djup: 2,4 m Ödometer nr: 4 Densitet: 1.76 t/m 3 Vattenkvot: 32 % Provningstemp.: 2 o C Provdiameter: 5 mm Benämning: Rostfl. lera m enst sand- oh gruskor, torrsk.karak Provhöjd: 2 mm Permeabilitet, k, [m/s] Def.hastighet:.71 %/h 1,E-12 1,E-11 1,E-1 1,E-9 1,E-8 1,E-7 1,E-6 1,E [%] Försöket är utfört och utvärderat enligt Svensk Standard SS Vid utvärdering av permeabiliteten k har korrektion utförts så att värdena motsvarar en temperatur av 7 o C. k i, m/s k 6.3E Anm. SWECO GEOLAB, Gjörwellsgatan 22, Box Stockholm, Tel , Fax geolab@sweco.se, Ingår i SWECO Civil AB P:\2172\Uppdrag 215\28358\a15_185.txt (4)

25 is Utvärdering av förkonsolideringstryck och linjär modul Projekt: Norrbyskolan Uppdragsnummer: 7476 Uppdragsgivare: ÅF Infrastructure, Örebro Datum/Sign: Löp-nr/Gransk.: Sektion/borrhål: 11B Djup: 2,4 m Ödometer nr: 4 Densitet: 1.76 t/m 3 Vattenkvot: 32 % Provningstemp.: 2 o C Provdiameter: 5 mm Benämning: Rostfl. lera m enst sand- oh gruskor, torrsk.karak Provhöjd: 2 mm Def.hastighet:.71 %/h Effektivt vertikaltryck, ' v, [kpa] [%] Försöket är utfört och utvärderat enligt Svensk Standard SS Utrustningens egendeformation är beaktad ' c, kpa M L, kpa ' L, kpa Anm. SWECO GEOLAB, Gjörwellsgatan 22, Box Stockholm, Tel , Fax geolab@sweco.se, Ingår i SWECO Civil AB P:\2172\Uppdrag 215\28358\a15_185.txt (4)

26 Skala 1: m
