1 60-- ONSTRUTIONSBESRIVNING Projekt, nr och namn 346-, Fastigheten Trollhättan 30, Upprättad av Upprättad Reviderad Björn Fredriksson Sida (5) P angående tänkt konstruktion för bostadsdelen av fastigheten Trollhättan 30 m. fl, Stockholm, underlag för detaljplan. Granskad av: Olle Norrman INNEHÅLLSFÖRTECNING. Inledning..... Regelverk..... Omfattning Dokumentstatus Underlag/ritningar Revideringar Sammanfattning Översiktlig projektbeskrivning Dimensionerande förutsättningar Byggnaden Verksamhet Läge på tomt onstruktion Grundläggning ällare Stomme Stabilitet Tak Väggar Energi Lufttäthet Brandkrav Speciella egenskaper Påverkan av omgivning Tidsberoende Slutsats... 5 BILAGOR Bilaga A Bilaga B Skisser ny stomme; , PLAN 4, TYPPLAN (PLAN 8) och SETIONER, Grundförstärkning av bostadshus Upprättad efter exempel 60 onstruktionsbeskrivning. Upprättad: 04--, BF

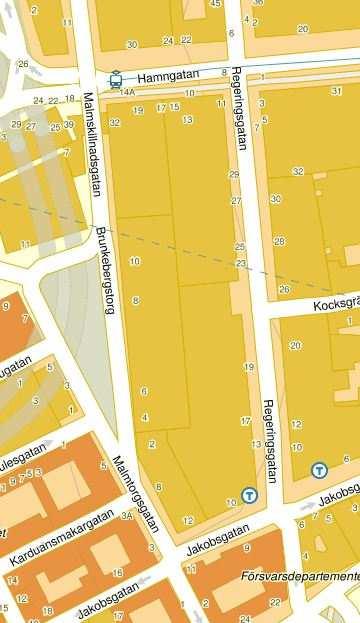

2 60-- ONSTRUTIONSBESRIVNING Projekt, nr och namn 346-, Fastigheten Trollhättan 30, Upprättad av Upprättad Reviderad Björn Fredriksson Sida (5). Inledning.. Regelverk Eurokod och ES 9. Höjdsystem är RH Omfattning Nybyggnad av bostadshus mellan kontorshusen Trollhättan 30 och Trollhättan 3 vid Gallerian Stockholm. Huset byggs ovan två befintliga källarvåningar. Planområde är blå markering inkl. bostadshus. på del av fastighet Trollhättan 3. Figur: arta över del av Stockholm..3. Dokumentstatus Underlag för detaljplan Upprättad efter exempel 60 onstruktionsbeskrivning. Upprättad: 04--, BF

3 60-- ONSTRUTIONSBESRIVNING Projekt, nr och namn 346-, Fastigheten Trollhättan 30, Upprättad av Upprättad Reviderad Björn Fredriksson Sida 3(5).4. Underlag/ritningar Skisser från A tillhandahållna Revideringar Revideringar gjorda efter synpunkter från stadsbyggnadskontoret. Revideringar efter synpunkter från stadsbyggnadskontoret. Revideringar markeras med streck i marginalen..6. Sammanfattning Denna beskrivning går igenom tänkta lösningar för bostadsdelen av fastigheten Trollhättan 30 m. fl (Trollhättan 3). Omfattning är grundförstärkning och befintlig grund. Befintliga källarvåningar med förstärkningsåtgärder och en ny stomme av betongskivor, stålfackverk, betongväggar, stålpelare och betongbjälklag. Ytterväggar utförs som lättbyggnad och taket som terrassbjälklag.. Översiktlig projektbeskrivning Nytt bostadshus i kvarteret Trollhättan. Huset ligger vid Regeringsgatan ovan östra ingången till Gallerian. Huset kommer byggas på befintliga källarvåningar av platsgjuten betong. Det byggs som en egen byggenhet med egen stabilisering som är helt fristående från omkringliggande kontor. Ett anslutningsbjälklag till butiker i plan 5, samt en del av glastaket ovan galleria ingår i projektet. Bostäderna börjar på del av plan 4 (+4,3) och plan 5 (+9) och uppåt. 3. Dimensionerande förutsättningar 3.. Byggnaden Huset är 4 våningar varav ovan mark. arknivån är ca +0,6. Höjd ovan mark är ca 38m. et består av ett trapphus och en hiss. 3.. Verksamhet Garage och ramper till dessa i plan -. Plan 3 galleriagång och plan 5 handel. Del av plan 4 samt del av plan 5 och uppåt bostäder. Se sektion i bilaga A Läge på tomt Stockholms innerstad. Snözon,0, Terrängtyp IV 4. onstruktion 4.. Grundläggning Befintlig grundläggning med grundsulor. Förstärkning för ökade laster och för stabilisering föreslås ske med nya stålkärnepålar i befintliga sulor eller med nya pålplintar. Grundförstärkningen kommer ske i befintligt hus och är därför anpassad efter detta. Se bilaga B,. Upprättad efter exempel 60 onstruktionsbeskrivning. Upprättad: 04--, BF

4 60-- ONSTRUTIONSBESRIVNING Projekt, nr och namn 346-, Fastigheten Trollhättan 30, Upprättad av Upprättad Reviderad Björn Fredriksson Sida 4(5) 4.. ällare Befintlig betongkonstruktion i källaren. Pelare av platsgjuten betong som förstärks på vissa delar för ökade laster. Förstärkningen föreslås ske genom kringgjutning av betong. Laster från det nya bostadshusets trapphus och hiss samt stabilisering föreslås ske med ny platsgjuten betongram samt betongbalkar ovan ramp mellan plan till plan. Denna ram och hissgrop ligger ovan rampen och påverkar inte de takhöjder som krävs för verksamheten i garaget, se sektion i bilaga A Stomme Föreslagen ny stomme i bostadsdelar; Bjälklag av betong med plattbärlag, tjocklek ca 80mm. Stabiliserande väggar och trapphusväggar av betong, skalväggar eller vct-väggar, tjocklek ca 50mm. Övriga väggar av lättbyggnad. Pelare i fasader av stål. Laster från bostadshuset förs till befintliga pelarpositioner i källaren med betongskivor och stålfackverk våningshöga i plan 4. onstruktionsdelar som tillhör galleriagångar utgörs av stålpelare, stålbalkar och håldäck Stabilitet Stabiliteten föreslås ske med trapphus av betong och tvärväggar av betong. I plan 4 överförs stabiliserande laster med våningshög betongskiva till trapphus och pelare. Stabilisering i plan 3 föreslås ske med trapphus av betong och pelare under styvskiva. Stabilisering i plan - föreslås ske med ram av betong ner till grunden Tak Tak ovan bostäder föreslås utföras som terrassbjälklag med invändig takavvattning. Terrassbjälklag uppbyggda av betongbjälklag, fallbetong, tätskikt samt isolering. Tak ovan galleria föreslås utföras som lättbyggnad och glastak Väggar Ytterväggar föreslås byggas som lätta utfackningsväggar med fönsterpartier 4.7. Energi Skall uppfylla normen, men målet från beställaren är att utföra detta till 50% bättre. Dock kommer detta utredas i nästa skede Lufttäthet rav kommer ställas så att energikraven kan säkras. 5. Brandkrav R90, brandklass kan komma att justeras efter brandskyddsgenomgång. Upprättad efter exempel 60 onstruktionsbeskrivning. Upprättad: 04--, BF

5 60-- ONSTRUTIONSBESRIVNING Projekt, nr och namn 346-, Fastigheten Trollhättan 30, Upprättad av Upprättad Reviderad Björn Fredriksson Sida 5(5) Brandskydd i betongväggar med rätt täckskikt. Brandskydd av stålpelare genom inbyggnad i ytterväggar med stenull. Eventuella fristående pelare föreslås brandskyddas med brandskyddsfärg 6. Speciella egenskaper Ny betongram i plan - och avväxlingar i plan Påverkan av omgivning Tunnelbanan går under huset och ny pålning tar hänsyn till detta. Befintlig galleria med anpassningar av delar som går igenom galleriaentré. Arbetsplatsens logistik anpassas till innerstadsmiljö och verksamhet i gallerian. 6.. Tidsberoende Förstärkningar av befintlig grund innan uppförande av nytt hus 7. Slutsats Bedömningen är att huset går att uppföra tekniskt med ovanföreslagna lösningar. Förstärkningsåtgärder och geotekniska förutsättningar redovisas mer i detalj i P geoteknik för fastigheten Trollhättan 30 med flera utförd av ELU. Upprättad efter exempel 60 onstruktionsbeskrivning. Upprättad: 04--, BF

6 9 8 J HISSCHAT TRAPPHUS L U:\uppdrag\346- T30\00_Cad\\_odell\05_346--T30_Bostäder.rvt :00:4 RÅDGIVANDE INGENJÖRER I STOCHOL AB ONRET AB tel UPPDRAG.NR RITAD/ONSTR. AV HANDLÄGGARE 346- SF DATU A A3 ANSVARIG SISS T30-BOSTÄDER B. Fredriksson NYBYGGNAD ILLUSTRATION ÖVER BÄRANDE PRINCIPER SALA NUER BET S. Flodmark

7 9 8 J VÅNINGSHÖG BTG-SIVA U:\uppdrag\346- T30\00_Cad\\_odell\05_346--T30_Bostäder.rvt :00:4 L VÅNINGSHÖGT FACVER VÅNINGSHÖGT FACVER HISSCHAT TRAPPHUS VÅNINGSHÖG BTG-SIVA VÅNINGSHÖGT FACVER VÅNINGSHÖGT FACVER RÅDGIVANDE INGENJÖRER I STOCHOL AB ONRET AB tel UPPDRAG.NR RITAD/ONSTR. AV HANDLÄGGARE 346- SF DATU A A3 ANSVARIG SISS T30-BOSTÄDER B. Fredriksson NYBYGGNAD ILLUSTRATION ÖVER BÄRANDE PRINCIPER PLAN 4 SALA NUER BET S. Flodmark

8 9 8 J UTSEENDE ENLIGT ARITET UTFACNINGSVÄGG HISSCHAT UTFACNINGSVÄGG TRAPPHUS UTFACNINGSVÄGG L U:\uppdrag\346- T30\00_Cad\\_odell\05_346--T30_Bostäder.rvt :00:4 UTFACNINGSVÄGG RÅDGIVANDE INGENJÖRER I STOCHOL AB ONRET AB tel UPPDRAG.NR RITAD/ONSTR. AV HANDLÄGGARE 346- SF DATU A A3 ANSVARIG SISS T30-BOSTÄDER B. Fredriksson NYBYGGNAD ILLUSTRATION ÖVER BÄRANDE PRINCIPER TYPPLAN (PLAN 8) SALA NUER BET S. Flodmark

9 L J PLAN PLAN PLAN PLAN 5 ANTAL VÅNINGAR ENL. A-UNDERLAG PLAN PLAN PLAN PLAN PLAN PLAN PLAN PLAN PLAN PLAN PLAN PLAN PLAN PLAN PLAN PLAN PLAN PLAN PLAN 5 TRAPPHUS HISSCHAT PLAN PLAN PLAN PLAN PLAN PLAN PLAN PLAN PLAN PLAN PLAN PLAN PLAN PLAN 5 TRAPPHUS PLAN PLAN PLAN PLAN PLAN PLAN PLAN 5 U:\uppdrag\346- T30\00_Cad\\_odell\05_346--T30_Bostäder.rvt :00: PLAN AR GRUNDLÄGGS ELLAN BEF. PELARE ED STÅLÄRNEPÅLAR SAT EV. NY SULA/PLINT Ref. VÅNINGSHÖG BTG-SIVA BEF. PELARE BTG-SIVA BEF. PELARE BTG-SIVA BEF. RAP BEF. SULA BEF. SULA BEF. SULA BEF. PELARE BTG-SIVA BEF. PELARE VÅNINGSHÖG BTG-SIVA PLAN Ref PLAN Ref. VÅNINGSHÖGT FACVER BTG-SIVA BEF. RAP VÅNINGSHÖGT FACVER PLAN Ref. RÅDGIVANDE INGENJÖRER I STOCHOL AB ONRET AB tel UPPDRAG.NR RITAD/ONSTR. AV HANDLÄGGARE 346- SF DATU A A3 ANSVARIG SISS T30-BOSTÄDER B. Fredriksson NYBYGGNAD ILLUSTRATION ÖVER BÄRANDE PRINCIPER SETIONER SALA NUER BET S. Flodmark

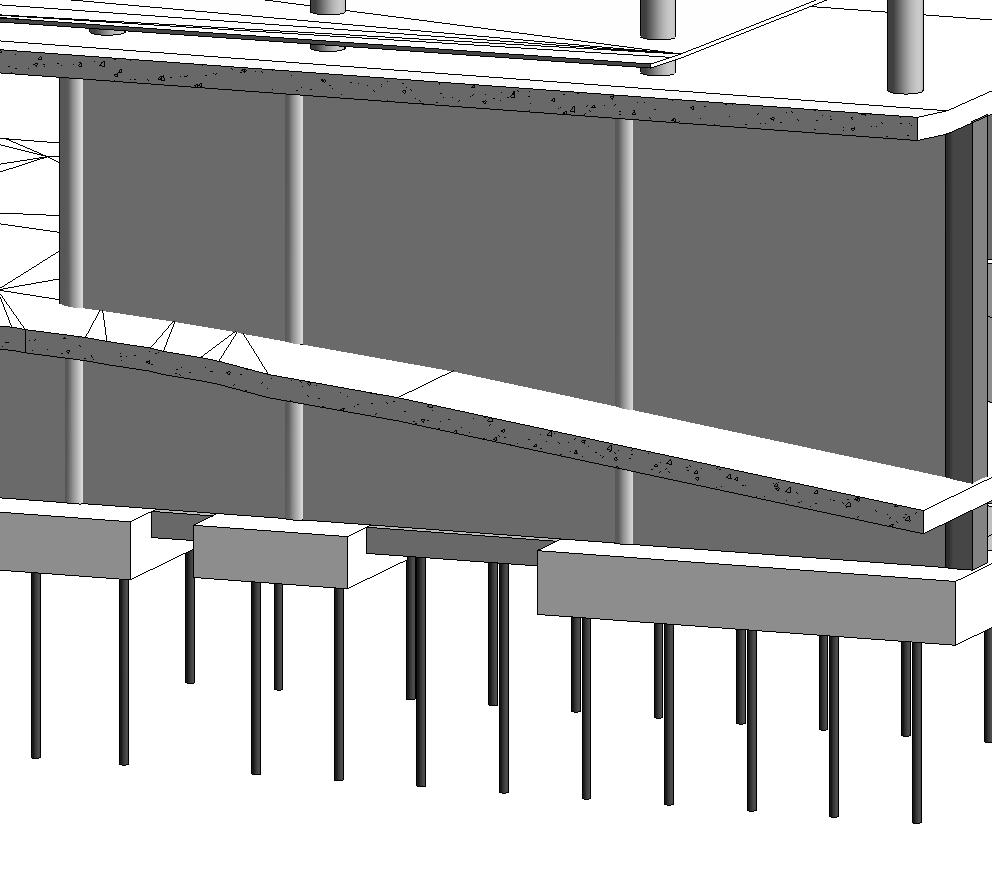

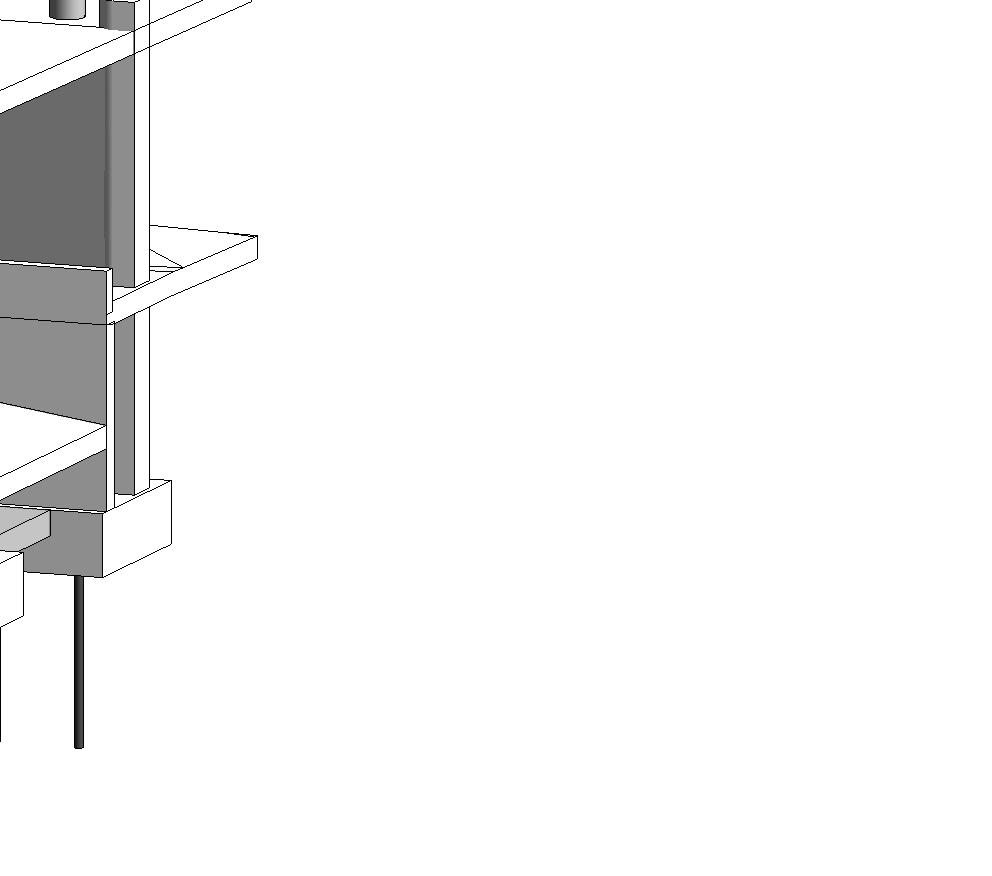

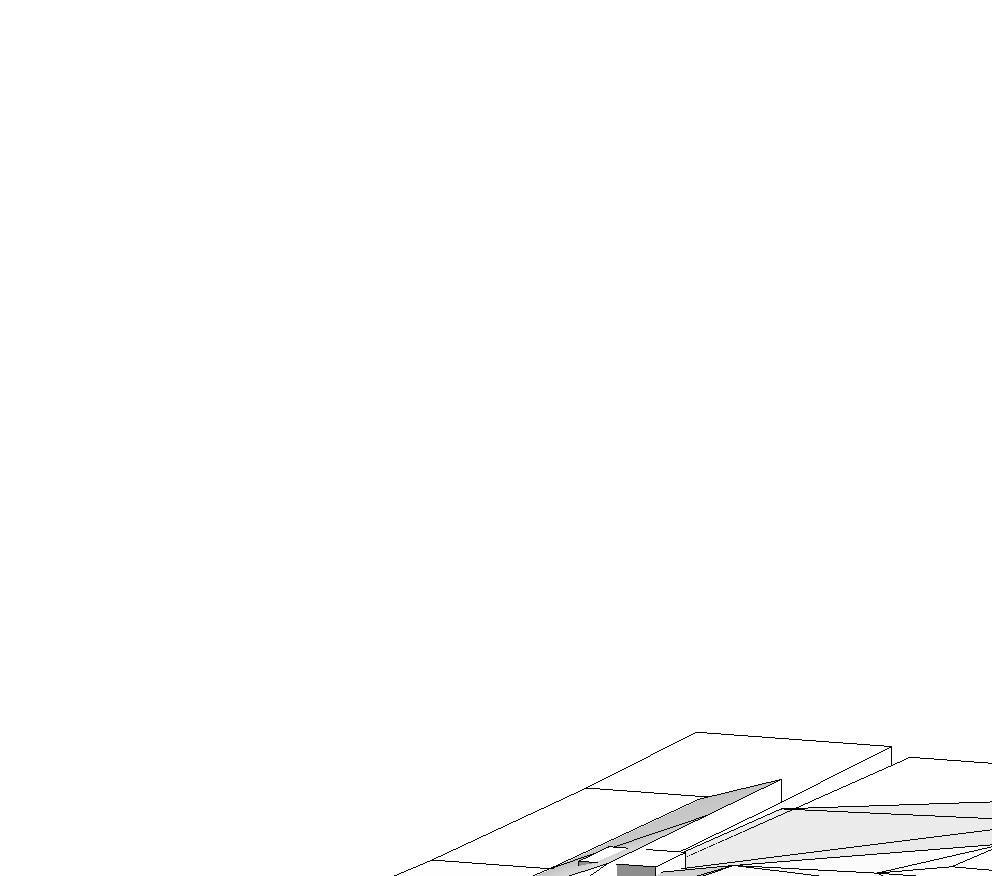

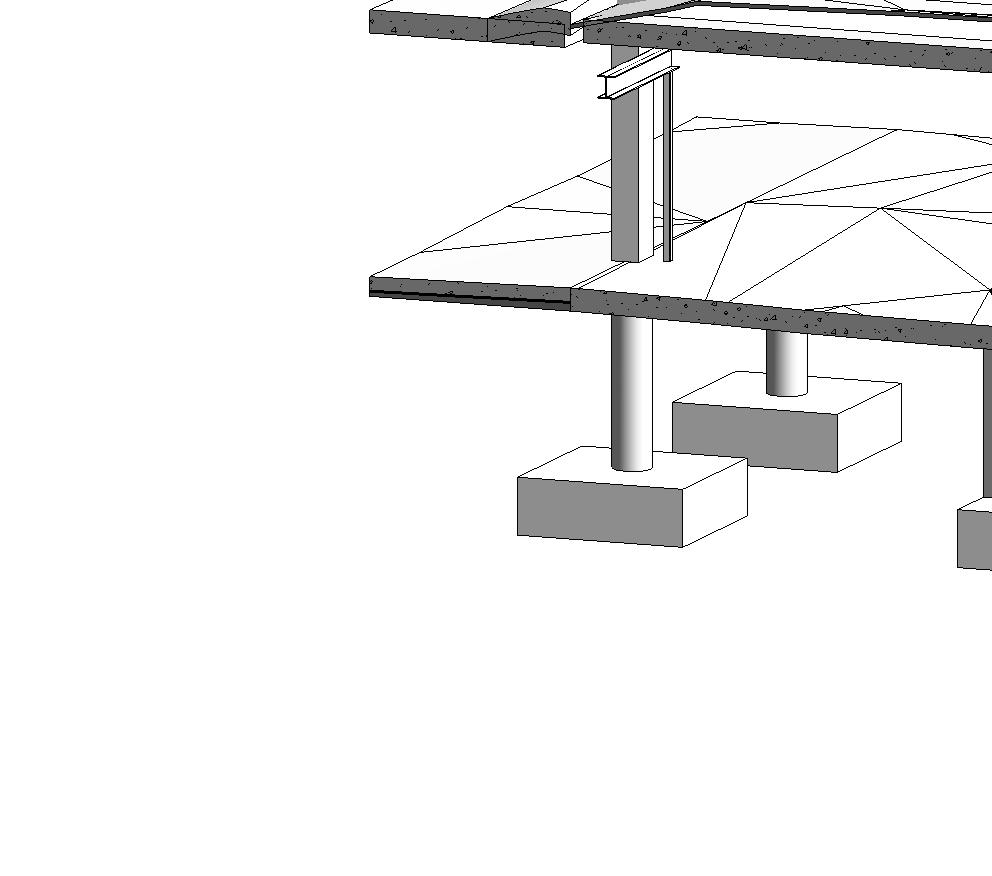

10 9 8 H SETION - J L Section - Section - 3D - Vy i ramp Plan Ramp mellan plan och SETION - L J OENTAR Stålkärnepålar borras till berg. Placeringen är mitt över tunnelbanan men marginal finns till SL (TF) skyddzon ellan grundsulor gjuts stagbalkar Väggar gjuts mellan befintliga pelare i plan och Fria höjden i plan går ned emot m mellan befintlig sula och ramp i linje C:\Users\Classe\Desktop\Gång mellan T30 och T3.rvt :7: PLAN +.5 PLAN REF Section SETION - SETION PLAN +.5 PLAN REF PLAN +.5 PLAN REF SETION - Ny vägg Section - Section - Nya pelare för bostadshus Ny vägg Ny vägg PLAN +.5 PLAN REF BET ÄNDRINGEN AVSER DATU SIGN UPPDRAG.NR RITAD/ONSTR. AV HANDLÄGGARE DATU A A3 URBAN ESCAPE STOCHOL I A V PROJETPLATS/VARTER ELU onsult AB 3569 C-H Classon ANSVARIG T30 Grundförstärkning av bostadshus SALA NUER BET
