Flerbostadshus Kv Målaren, Eslöv

Transkript

1 KOLJERN terrasselement Flerbostadshus Kv Målaren, Eslöv Projekt info Byggherre/utvecklare: BA Fastigheter, Eslöv Byggentreprenör: BA Bygg, Strängbetong Byggkonstruktör: Statikdesign, LUND Montage och leverans av element: Maj och August 2015 LÖSNING KOLJERN terrasselement med FOAMGLAS kompakttakslösning. Projektfakta 2 st flerbostadshus med (90 lgh) med indragna takterrasser på det över våningsplanet.. Problem I detta projektet önskade man uppnå en nivåfri tillgång till takterrasserna utan att stolpa upp anslutande invändigt golv, med följd att den invändiga takhöjden minskade. Detta utan att överstiga tillåten byggnadshöjd samt avvika från terrassytans isolerkrav. #1 Färdigt hus, byggnad nr 1 Tel:

2 #2 Övre våningsplan med indragna terrassytor markerade med rött #3 Första byggnaden efter stomresning med öppna hål på övre våningsplanet där KOLJERN terrasselementen skall placeras. Tel:

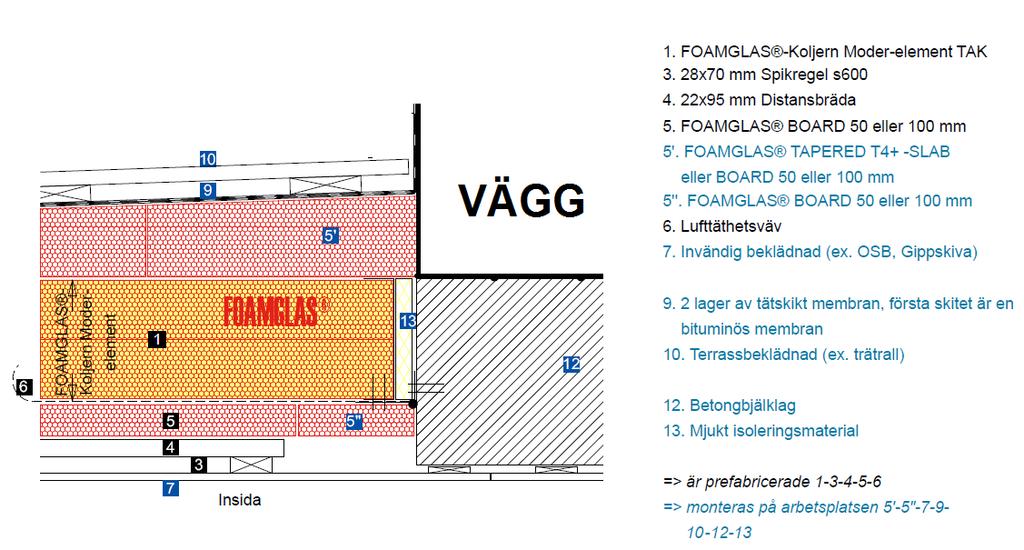

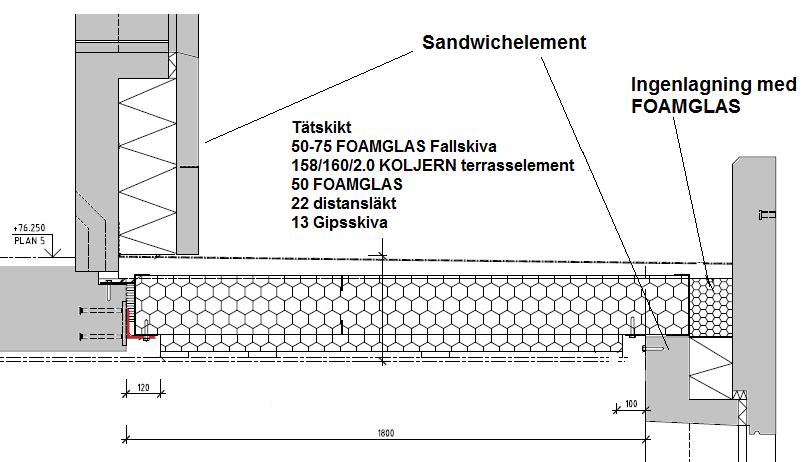

3 #4 Princip section, KOLJERN element, 150 mm isolering med 156/160 mm stål U-profiler, tjocklek 2 mm. Elementets längd = 1,8 m. Uppbyggnadsprincip KOLJERN element 1 KOLJERN terrass element 156/160/ 2,0 mm, längd 1,8 m 5 - FOAMGLAS fallskiva Tapered T till 70 mm 5. FOAMGLAS FLOOR BOARD T mm Tel:

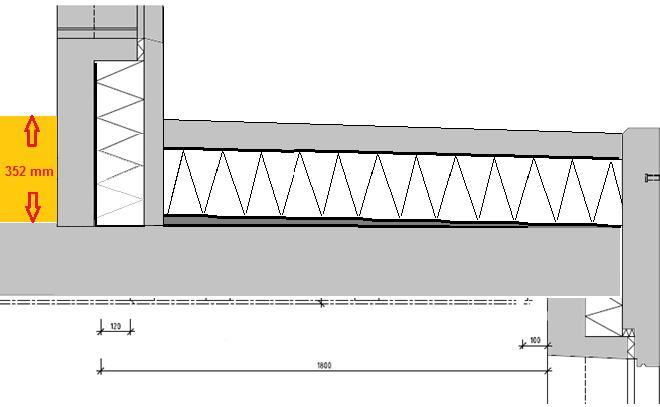

4 En möjlig alternativ lösning (Alternativ 1) Betongbjälklag minst 265 mm Fallbetong 0-50 mm Tätskikt XPS Insolering 260 mm (ʎ= 0,036) Överbetong100 mm TOTAL byggnadshöjd (exkl ytskikt) mm (isolering 260 mm) Koljern terrasselement lösningen (Alternativ 2) Gipsskiva + distans/spikläkt = 63 mm KOLJERN Terrass element 156/ mm Fallisolering FOAMGLAS mm TOTAL byggnadshöjd (exkl ytskikt) mm (isolering = mm) Totalt 352 mm i höjdbesparing motsvarande 60 % i jämförelse med traditionella system Tel:

5 Kostnadskalkyl (Källa: Wikells sektionsfakta) Prisläge September 2016 Alternativ 1 traditionell lösning Uppbyggnad SEK/m2 Yta (m2) TOTAL (SEK) Betongbjälklag minst 265 mm (Egenvikt för ett 265 mm prefab håldäcks element = 362 kg/m2) Fallbetong 0-50 mm Tätskikt XPS Insolering 260 mm (ʎ= 0,036) Överbetong100 mm Uppstolpning av hela det anslutande våningsplanet c:a 300 mm SUMMA Alternativ 2 - Koljern terrasslösning Uppbyggnad SEK/m2 Yta (m2) TOTAL (SEK) KOLJERN Terrass element 156/ mm (egenvikt kg/m2 INKL isolering) Fallisolering FOAMGLAS mm + Tätskikt (inkl montage) Avjämning av anslutande betongbjälklag, 30 mm SUMMA Kommentarer Montage av ovanliggande ytskikt är ej medräknat då dessa är att anse som likvärdiga för bägge alternativen Alternativ 1 är INTE en kompakttakslösning, dvs ej läckagesäkrad Ev kostnadsbesparingar för lägre trappor och hiss schakt är ej med räknade Tel:

6 Vilka var mervärdena för att använda KOLJERN systemet? Frigjorde 350 mm högre invändig rumshöjd Nivåfri tillgång till terrassen utan att göra avkall på energikraven för terrassytan Kostnadsbesparing av uppstolpningen på anslutande våningsplan. (ca 20 % besparing) Lägre vikt Snabbare montage (ingen fallbetong på betongbjälklaget samt ovanliggande 100 mm överbetong) FOAMGLAS egenskaper + kompakttakssystemet, dvs vatten- och ångtäthet, läckagesäkrat system, obrännbart etc. Tel:

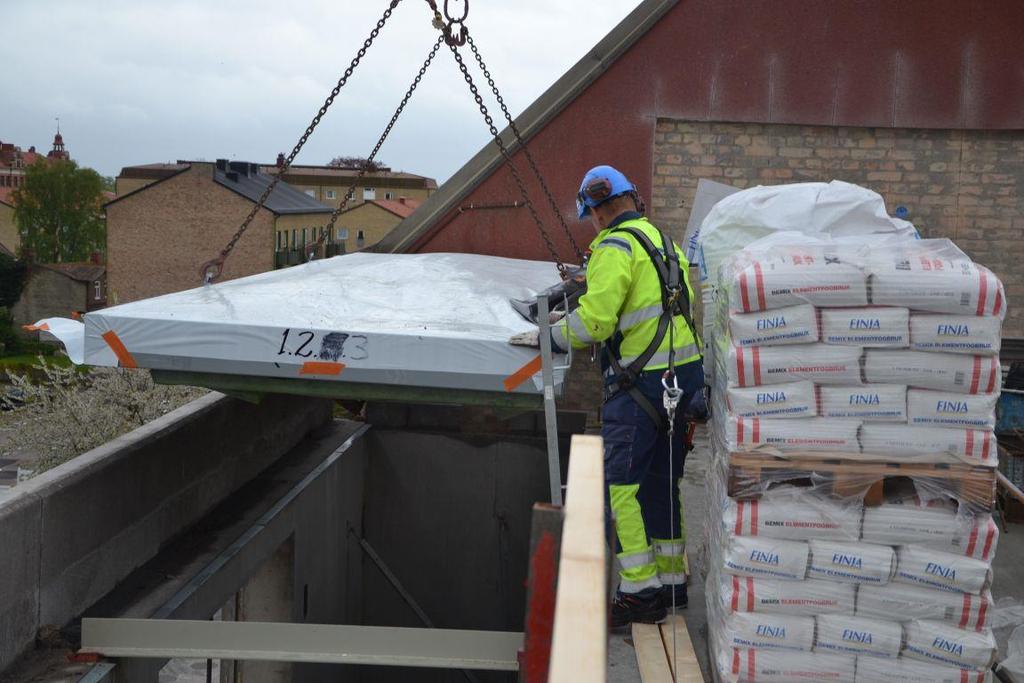

7 #5. Kranlyft från bil. Godkända lyftöglor är intregrerade i elementet från leverans. #6. Första huset. Upplag för elementet :Sandwich element i fasadliv och stålbalk i bakkant som är monterat i massivt betongelement. Tel:

8 #7. Första elementet på plats, Elementet levereras skyddsplastat från fabrik. #8. Elementet från undersidan direkt efter montage. Det gröna membranet är en lufttäthetsväv som måste anslutas och förseglas mot anslutande bjälklag/vägg. Tel:

9 # 9. Anslutning vägg bjälklag före ovanliggande fall isolering är på plats #10. Det finns även möjlighet att ställa en lätt byggnadsställning ovanför elementet (måste dock dimensioneras av ansvarig byggnadskonstruktör). Tel:
