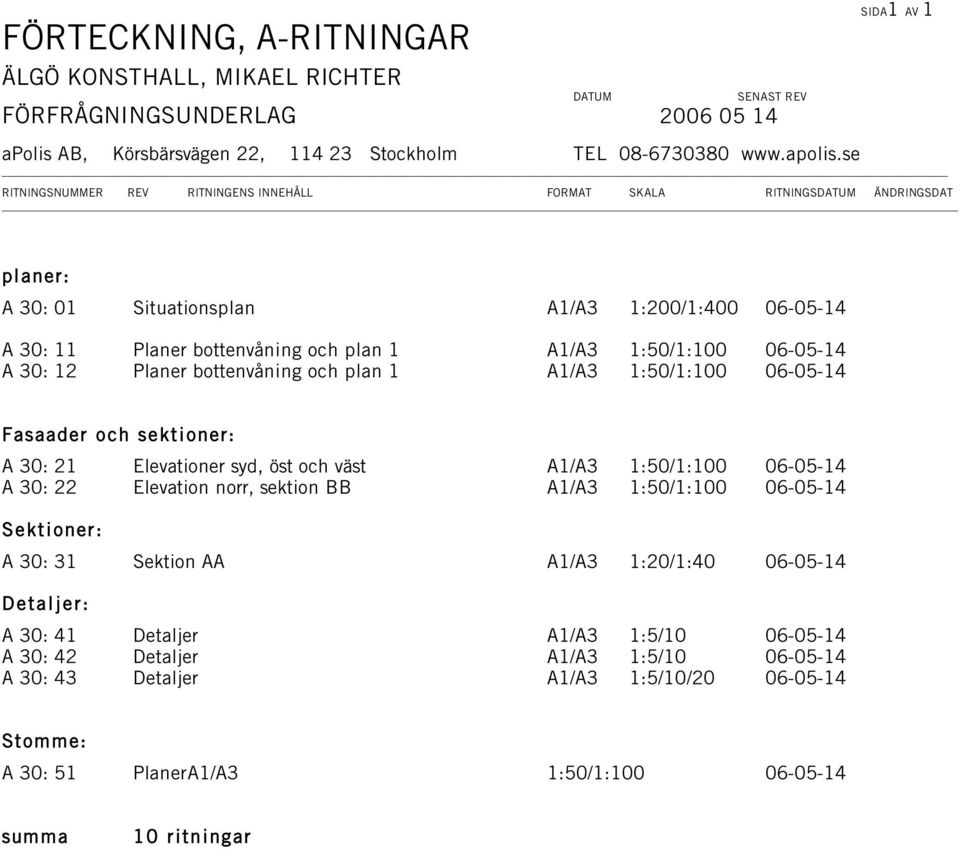

1 FÖRTECKNING, A-RITNINGAR, MIKAEL RICHTER DATUM SENAST REV SIDA1 AV 1 apolis AB, Körsbärsvägen 22, Stockholm TEL RITNINGSNUMMER REV RITNINGENS INNEHÅLL FORMAT SKALA RITNINGSDATUM ÄNDRINGSDAT planer: A 30: 01 Situationsplan A1/A3 1:200/1: A 30: 11 Planer bottenvåning och plan 1 A1/A3 1:50/1: A 30: 12 Planer bottenvåning och plan 1 A1/A3 1:50/1: Fasaader och sektioner: A 30: 21 Elevationer syd, öst och väst A1/A3 1:50/1: A 30: 22 Elevation norr, sektion BB A1/A3 1:50/1: Sektioner: A 30: 31 Sektion AA A1/A3 1:20/1: Detaljer: A 30: 41 Detaljer A1/A3 1:5/ A 30: 42 Detaljer A1/A3 1:5/ A 30: 43 Detaljer A1/A3 1:5/10/ Stomme: A 30: 51 Planer A1/A3 1:50/1: summa 10 ritningar

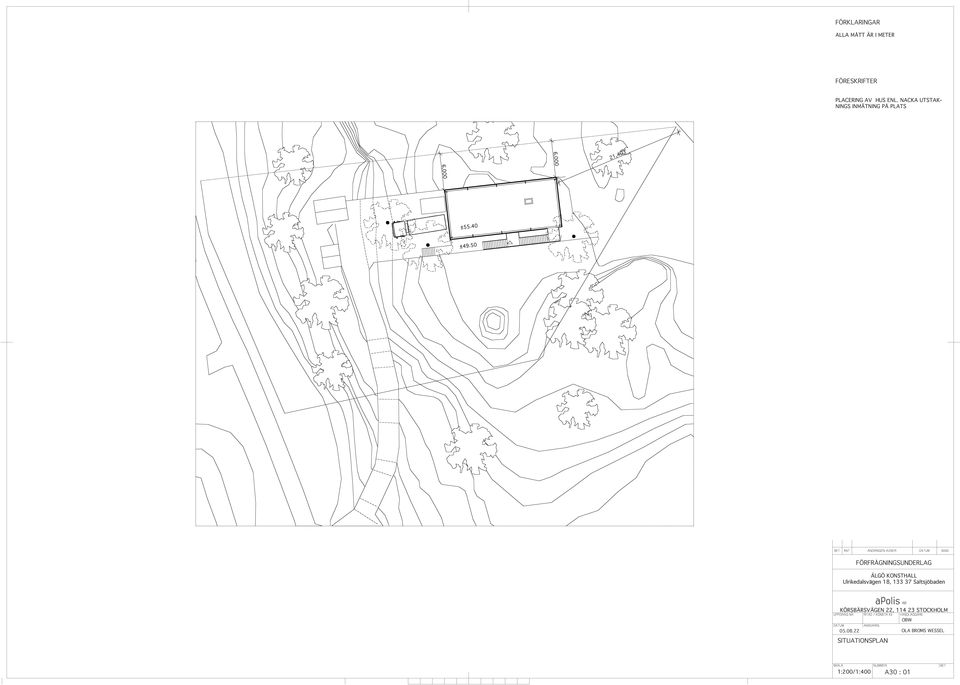

2 ALLA MÅTT ÄR I METER PLACERING AV HUS ENL. NACKA UTSTAK- NINGS INMÄTNING PÅ PLATS 6,000 21,403 6,000 ±55.40 ± SITUATIONSPLAN 1:200/1:400 A30 : 01

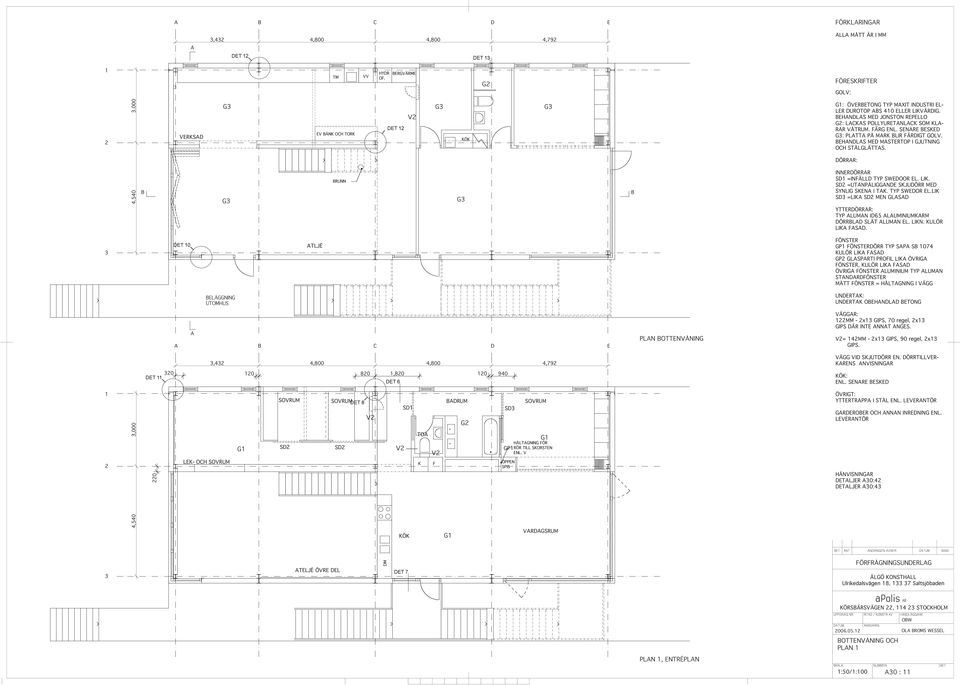

3 FÖRKLARINGAR G2 GOLV: VERKSAD G3 G3 V2 G3 G3 G3 G1: ÖVERBETONG TYP MAXIT INDUSTRI EL- LER DUROTOP ABS 410 ELLER LIKVÄRDIG. BEHANDLAS MED JONSTON REPELLO G2: LACKAS POLLYURETANLACK SOM KLA- RAR VÅTRUM. FÄRG ENL. SENARE BESKED G3: PLATTA PÅ MARK BLIR FÄRDIGT GOLV. BEHANDLAS MED MASTERTOP I GJUTNING OCH STÅLGLÄTTAS. DÖRRAR: INNERDÖRRAR SD1 =INFÄLLD TYP SWEDOOR EL. LIK. SD2 =UTANPÅLIGGANDE SKJUDÖRR MED SYNLIG SKENA I TAK. TYP SWEDOR EL.LIK SD3 =LIKA SD2 MEN GLASAD YTTERDÖRRAR: TYP ALUMAN ID65 ALAUMINIUMKARM DÖRRBLAD SLÄT ALUMAN EL. LIKN. KULÖR LIKA FASAD. ATLJÉ FÖNSTER GP1 FÖNSTERDÖRR TYP SAPA SB 1074 KULÖR LIKA FASAD GP2 GLASPARTI PROFIL LIKA ÖVRIGA FÖNSTER, KULÖR LIKA FASAD ÖVRIGA FÖNSTER ALUMINIUM TYP ALUMAN STANDARDFÖNSTER MÅTT FÖNSTER = HÅLTAGNING I VÄGG BELÄGGNING UTOMHUS UNDERTAK: UNDERTAK OBEHANDLAD BETONG PLAN BOTTENVÅNING VÄGGAR: 122MM - 2x13 GIPS, 70 regel, 2x13 GIPS DÄR INTE ANNAT ANGES. V2= 142MM - 2x13 GIPS, 90 regel, 2x13 GIPS. VÄGG VID SKJUTDÖRR EN. DÖRRTILLVER- KARENS ANVISNINGAR KÖK: ENL. SENARE BESKED LEK- OCH SOVRUM G1 SOVRUM SD2 SOVRUM SD2 V2 V2 SD1 KÖK TOA V2 BADRUM G1 G2 SD3 GP1 SOVRUM G1 VARDAGSRUM ÖVRIGT: YTTERTRAPPA I STÅL ENL. LEVERANTÖR GARDEROBER OCH ANNAN INREDNING ENL. LEVERANTÖR HÄNVISNINGAR DETALJER A30:42 DETALJER A30:43 ATELJÉ ÖVRE DEL BOTTENVÅNING OCH PLAN 1 PLAN 1, ENTRÉPLAN 1:50/1:100 A30 : 11

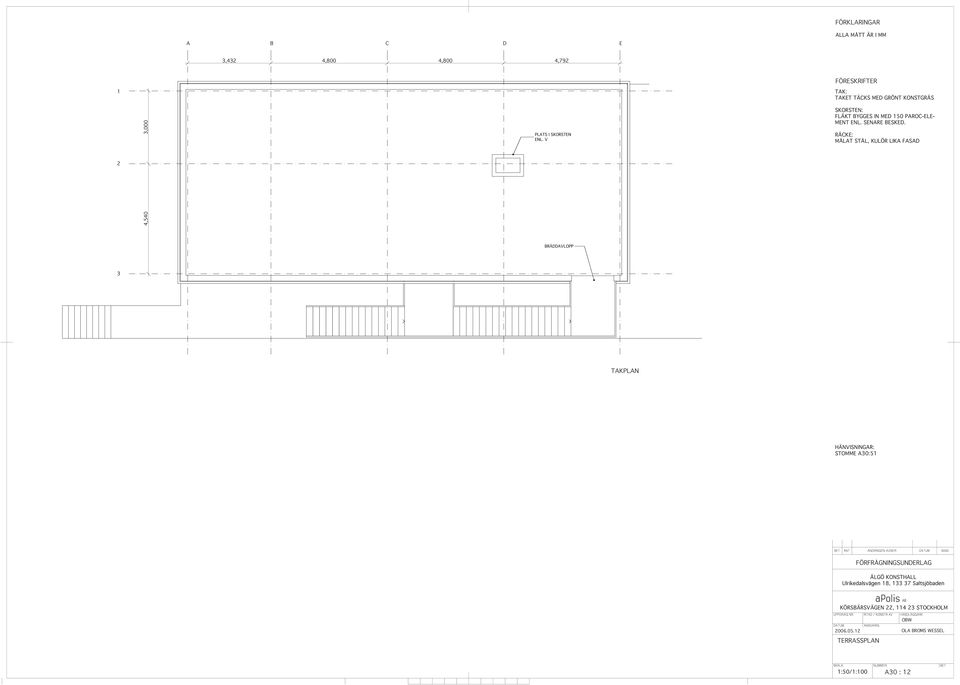

4 FÖRKLARINGAR TAK: TAKET TÄCKS MED GRÖNT KONSTGRÄS SKORSTEN: FLÄKT BYGGES IN MED 150 PAROC-ELE- MENT ENL. SENARE BESKED. RÄCKE: MÅLAT STÅL, KULÖR LIKA FASAD TAKPLAN HÄNVISNINGAR: STOMME A30:51 TERRASSPLAN 1:50/1:100 A30 : 12

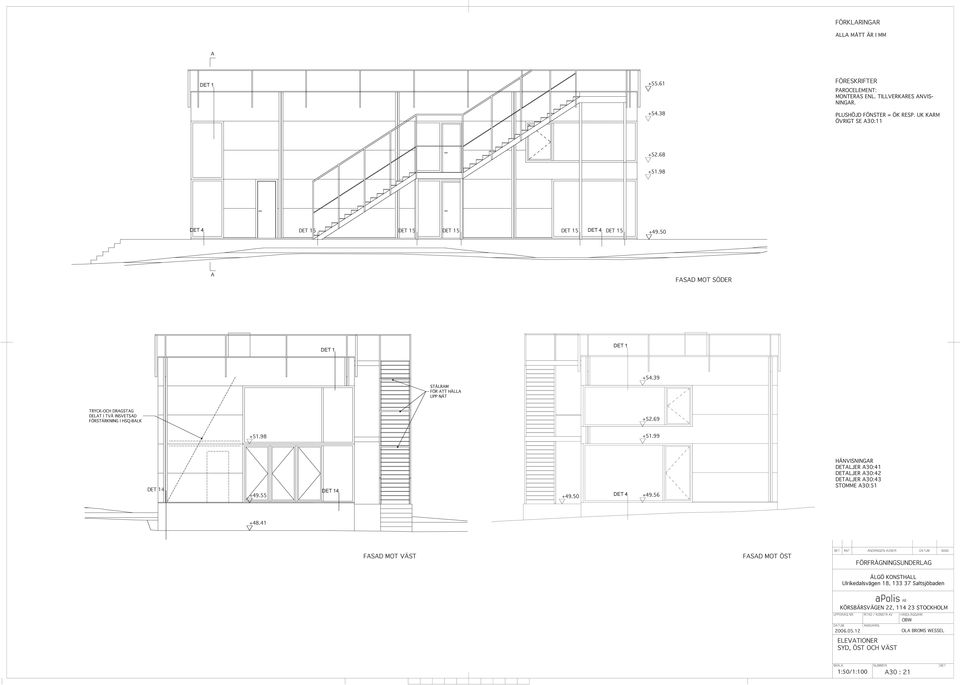

5 PAROCELEMENT: MONTERAS ENL. TILLVERKARES ANVIS- NINGAR. PLUSHÖJD FÖNSTER = ÖK RESP. UK KARM ÖVRIGT SE A30:11 FASAD MOT SÖDER HÄNVISNINGAR DETALJER A30:41 DETALJER A30:42 DETALJER A30:43 STOMME A30:51 FASAD MOT VÄST FASAD MOT ÖST ELEVATIONER SYD, ÖST OCH VÄST 1:50/1:100 A30 : 21

6 ÖVRIGT: SE A30: ±0.00 SEKTION BB HÄNVISNINGAR DETALJER A30:41 DETALJER A30:42 FASAD MOT NORD ELEVATIONER NORD SEKTION BB 1:50/1:100 A30 : 22

7 +6.95 DET PREFAB PÅGJUTNING - FALL TÄTSKIKT 300 ISOLERING SINGEL KONSTGRÄS DET SPIS FLÄKT DET PREFAB 30 GOLVVÄRME 30 ÖVERBETONG HÄNVISNINGAR DETALJER A30:41 DETALJER A30:42 DETALJER A30:43 DET 3 DET 4 ± PÅGJUTNING 30 GOLVVÄRME 300 ISOLERING SINGEL BERG/ PACKAD SPRÄNGSTEN SEKTION AA SEKTION AA 1:20/1:40 A30 : 31

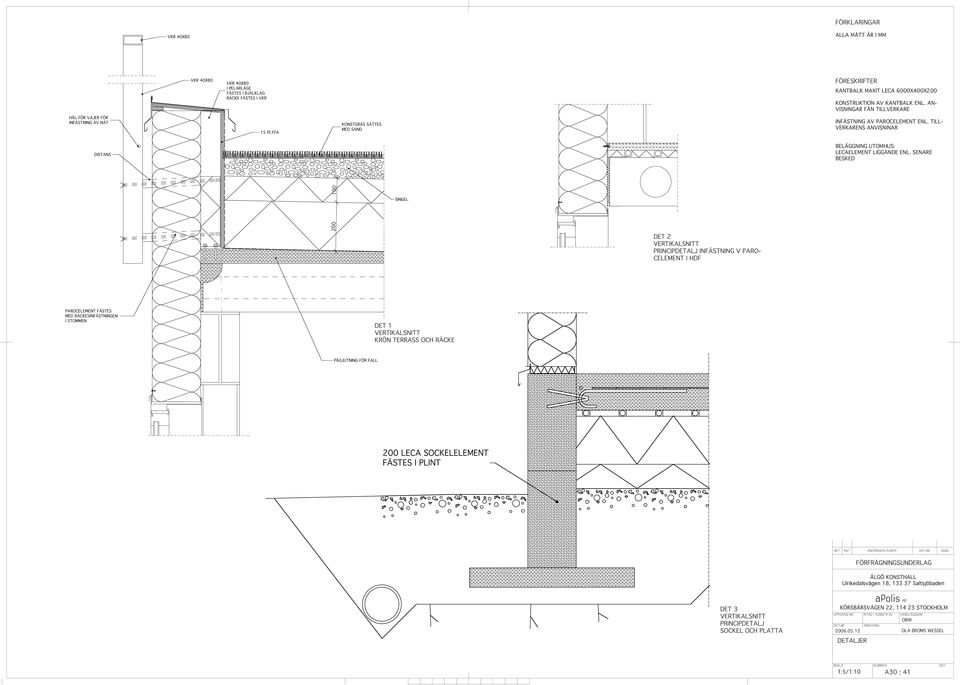

8 KANTBALK MAXIT LECA 6000X400X200 KONSTRUKTION AV KANTBALK ENL. AN- VISNINGAR FÅN TILLVERKARE INFÄSTNING AV PAROCELEMENT ENL. TILL- VERKARENS ANVISNINAR BELÄGGNING UTOMHUS: LECAELEMENT LIGGANDE ENL. SENARE BESKED DET 2 PRINCIPDETALJ INFÄSTNING V PARO- CELEMENT I HDF DET 1 KRÖN TERRASS OCH RÄCKE DET 3 PRINCIPDETALJ SOCKEL OCH PLATTA DETALJER 1:5/1:10 A30 : 41

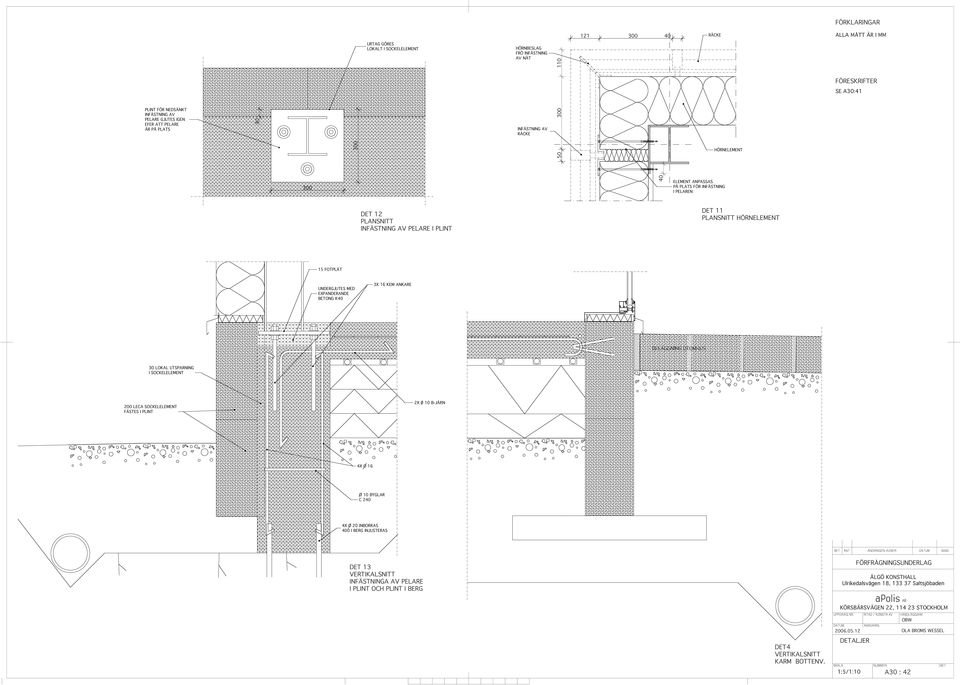

9 FÖRKLARINGAR SE A30:41 DET 12 PLANSNITT INFÄSTNING AV PELARE I PLINT DET 11 PLANSNITT HÖRNELEMENT BELÄGGNING UTOMHUS DET 13 INFÄSTNINGA AV PELARE I PLINT OCH PLINT I BERG DET4 KARM BOTTENV. DETALJER 1:5/1:10 A30 : 42

10 AVVATTNING AV TAK ENL. V INFÄSTNING AV TRAPPA EN. TILLVERKA- RENS ANVISNINGAR ÖVRIGT SE A30:41 DET 6 INFÄSTNING I HSQ-BALK DET 7 INFÄSTNING TRAPPA DET 5 PRINCIPDETALJ AVVATTNING TAKAV- VATTNING TAK DET 10 PLANSNITT FÖRSTÄRKNING VID GLASPARTI DET 8 PLANSNITT INFÄSTNIG ELEMENT DET 14 SOCKEL MOT PARKERING DET 15 FUNDAMENT TRAPPA SKALA 1:10 DETALJER 1:5/1:10/1:20 A30 : 43

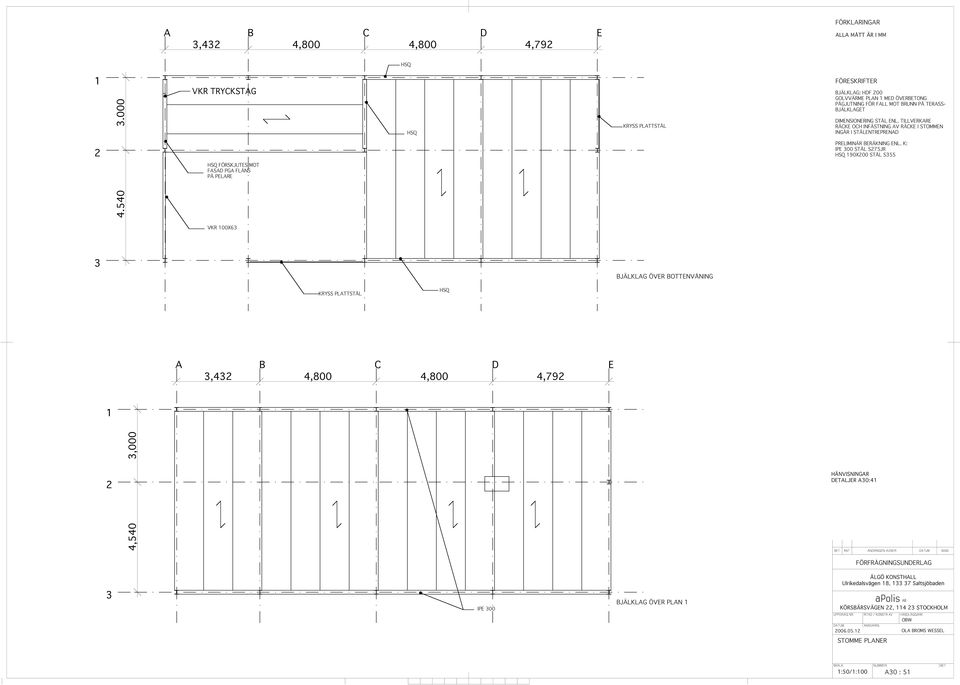

11 FÖRKLARINGAR HSQ HSQ FÖRSKJUTES MOT FASAD PGA FLÄNS PÅ PELARE HSQ KRYSS PLATTSTÅL BJÄLKLAG: HDF 200 GOLVVÄRME PLAN 1 MED ÖVERBETONG PÅGJUTNING FÖR FALL MOT BRUNN PÅ TERASS- BJÄLKLAGET DIMENSIONERING STÅL ENL. TILLVERKARE RÄCKE OCH INFÄSTNING AV RÄCKE I STOMMEN INGÅR I STÅLENTREPRENAD PRELIMINÄR BERÄKNING ENL. K: IPE 300 STÅL S275JR HSQ 190X200 STÅL S355 VKR 100X63 BJÄLKLAG ÖVER BOTTENVÅNING KRYSS PLATTSTÅL HSQ HÄNVISNINGAR DETALJER A30:41 IPE 300 BJÄLKLAG ÖVER PLAN 1 STOMME PLANER 1:50/1:100 A30 : 51
