1 Produktguide skjutdörrar

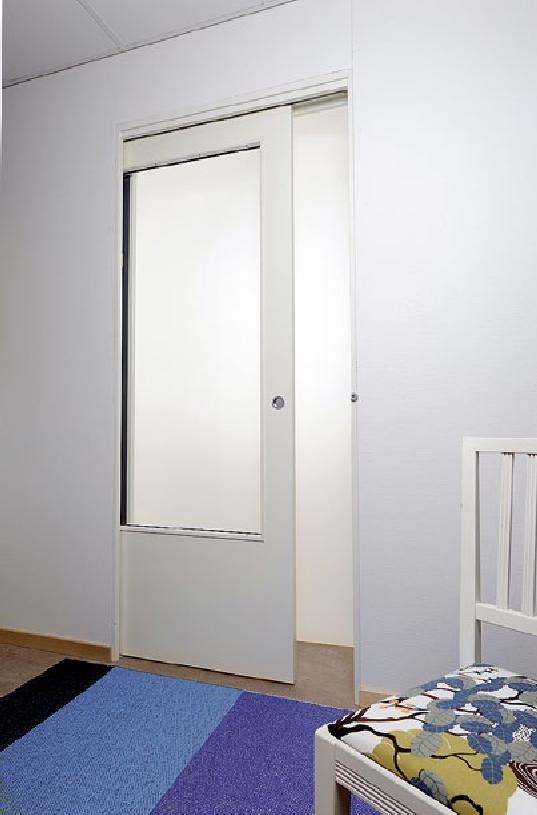

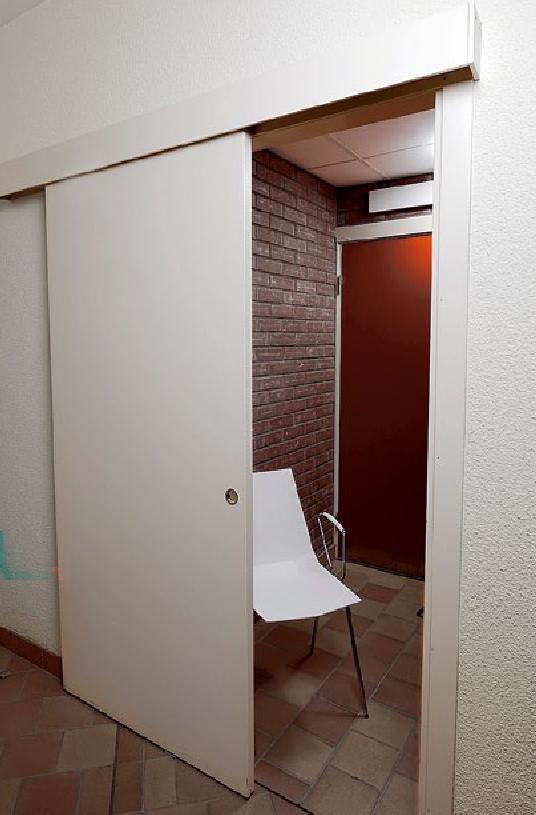

2 Gör det unika valet enklare Som nordisk marknadsledare för projektanpassade snickerier till offentliga byggnader, kontorslandskap och flerbostadshus erbjuder SSC samma stora flexibilitet vad gäller interiöra skjutdörrar. I grunden ligger hållbara baskonstruktioner, kvalitet i råvarorna och ett brett utbud av tillval. Är ljudkraven höga eller finns specifika önskemål om material, färg, funktion och finish är möjligheterna många. Den här guiden gör det unika valet enklare. Integrerade skjutdörrar Skjutdörrsalternativ som kombinerar stor designfrihet och hög ljudreducering. Ger arbetsplatsen och vistelsemiljön en fräsch och rogivande helhetskänsla. Mått på fasta partier och täta eller glasade dörrblad enligt förfrågan. Golvgående och hängande modell Silence Rekommenderat minsta karmdjup 120 mm, vid glasad dörr minst 62 mm ramträ. Hängande i massivt utförande Rekommenderat minsta karmdjup 118 mm, vid glasad dörr minst 80 mm ramträ. Infällda skjutdörrar En både praktisk och populär skjutdörrslösning som bevarar väggens, rummets eller korridorens ursprungliga linjer. I standarderbjudandet ingår takskena, karm och täta eller glasade dörrblad beroende på önskemål. Kan också beställas med pocketkarm för olika väggtjocklekar. Rekommenderat minsta mått för väggtjocklek 147 mm. Pocketkarm Färdig väggdel som kläs med gips för enkelt montage. Passar till väggtjocklekarna , samt 150 mm. Utanpåliggande skjutdörrar Lämpar sig för mindre utrymmen och väggöppningar där slag- eller integrerade och infällda dörrar inte passar in. infästning i utanpåliggande kornish och styrning via styrtapp eller golvskena. Finns också i golvgående utförande med extra ljudisolering genom tätningslister på alla fyra dörrbladssidor.

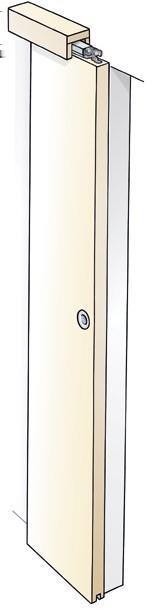

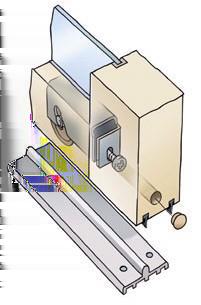

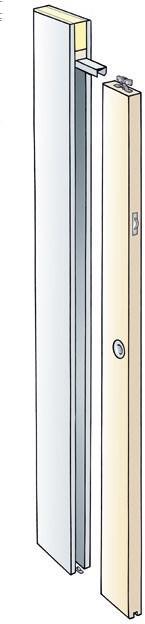

3 Sortimentguide Principbeskrivning Utförande Golvgående Hängande Material Ljud max db Golvskena Styrtapp Golvskena Karm Dörrblad Glasad dörr Tät dörr Överstycken Hängande Golvgående Infälld Massivträ Massivdörr Överstycke skjutdörr Pocketkarm MDF/ Massivträ MDF/ Massivdörr Tätningslister Utanpåliggande Massivträ Massivdörr Skjutkarm 50x62 mm Silence MDF MDF/ Massivdörr* < R w 35 Integrerad För infällda och utanpåliggande skjutdörrar i standard med kornish. Ramträ varieras beroende på utförande. Beslag Berjo. För utanpåliggande och integrerade skjutdörrar. Silence MDF MDF/ Massivdörr* < R w 35 Massiv Massivträ Massivdörr Golvanslutningar Styrtapp Golvskena * Vid krav på tät massivdörr Justerbart hjul Tillval och möjligheter Kulörer Dörrblad och fasta partier med MDF-kärna och i massivträ kan enligt förfrågan täckmålas i valfria NCS-kulörer. Glas Glas enligt förfrågan och efter önskemål om särskilda ljudkrav. Karm dörrblad Tätningslister Faner Dörrblad och karmar i MDF kan enligt förfrågan faneras med björk, bok och ek, samt andra träslag. Pardörrar Samtliga modeller kan utföras som pardörrar, dock ej med ljudreduktion. Pardörrsmöte med eller utan anslagslist. Beslag Låskista som tillval till samtliga skjutdörrar. Synchrobeslag till pardörrar. Dragring till infällda skjutdörrar. Tillverkning I kvalitetssäkrad fabriksmiljö. Monteras på golv i anslutning till fast byggnadsdel. Styrskena i aluminium för golvgående utföranden.

4 Integrerad skjutdörr utan lås B 1 (fritt A A UKD 15 B-B B =/2-65 Minsta karmdjup = 118mm A-A 1 Integrerad skjutdörr med lås D 1 (fritt C C UKD 15 D-D D =/2-165 Minsta karmdjup = 118mm C-C 1 Integrerad parskjutdörr utan lås 1 (fritt E E =/2-79 Minsta karmdjup = 118mm 1 E-E

5 Integrerad parskjutdörr med lås 1 (fritt F F 1=/2-279 Minsta karmdjup = 118mm 1 F-F Utanpåliggande skjutdörr standard utan lås H 2 H-H 1 (fritt 2 (kornischlängd) G H 1 G G-G Utanpåliggande skjutdörr standard med lås K 2 K-K 1 (fritt 2 (kornischlängd) J K J 1 J-J

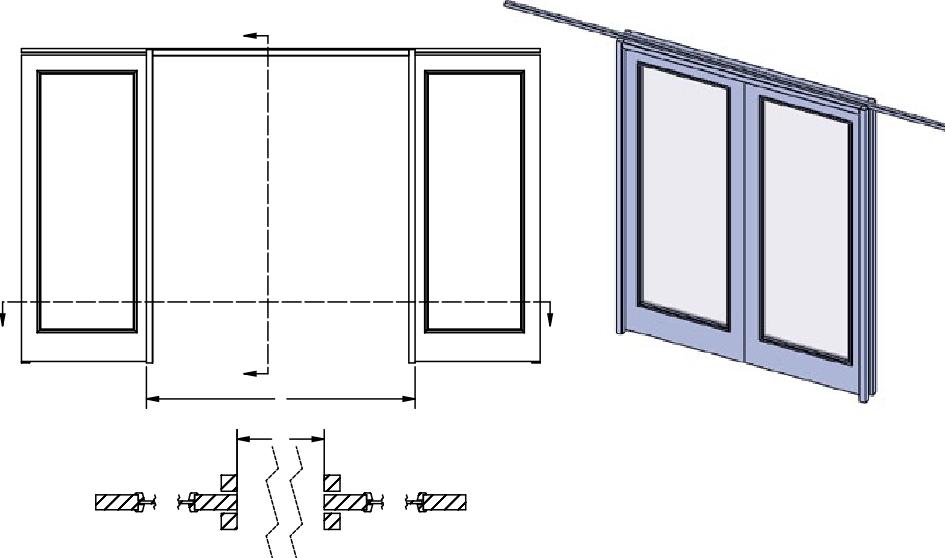

6 Utanpåliggande parskjutdörr standard utan lås 2 1 (fritt 2 (kornischlängd) L L L-L Utanpåliggande parskjutdörr standard med lås 2 1 (fritt 2 (kornischlängd) M M M-M Infälld skjutdörr utan lås H 10mm Med pocketkarm H-H KYM 1 (fritt 1 (fritt N H N Minsta karmdjup = 145mm N-N

7 Infälld skjutdörr med lås 10mm K K-K KYM Med pocketkarm 1 (fritt 1 (fritt O O K Minsta karmdjup = 145mm O-O Infälld parskjutdörr utan lås R Med pocketkarm R-R KYM 10mm 1 (fritt 1 (fritt P P R 1 Minsta karmdjup = 145mm P-P Infälld parskjutdörr med lås T Med pocketkarm T-T 10mm 1 (fritt 1 (fritt KYM S S T 1 Minsta karmdjup = 145mm S-S

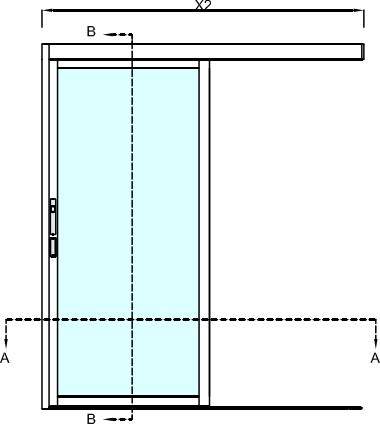

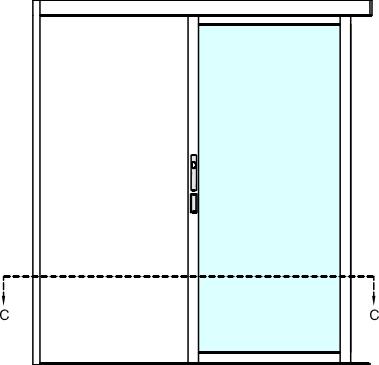

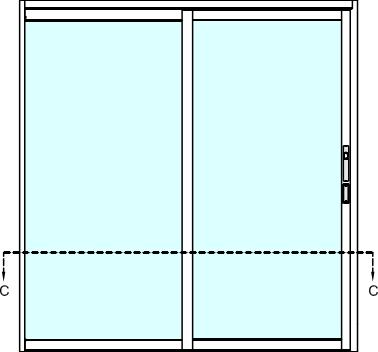

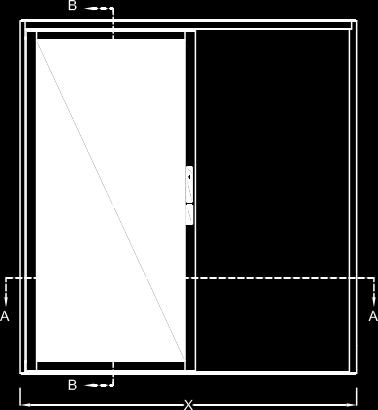

8 Silence integrerad skjutdörr med/utan lås 1 (fritt =/2-90 Minsta karmdjup = 98, standard 120 och 147 Silence utanpåliggande skjutdörr med/utan lås 1 (fritt 2 (kornischlängd) Fritt öppningsmått 1=/2-90 Kornischlängd 2=*2+20 Karmdjup standard 98, 120 och 147

9 Specialinredningar Fönster Dörrar Glaspartier Entrépartier Elcentralfronter Skåpinredningar Vindstrappor Väggluckor På vår hemsida kan du läsa mer om alla våra produkter och tjänster SSC Skellefteå SSC är Nordens ledande leverantör av snickeriprodukter. Det breda utbudet omfattar högklassiga produkter och tjänster som gör det lättare att skapa unika miljöer i trä. SSC arbetar kontinuerligt med att stärka sin position som objektspecialist på den nordiska marknaden.
