1 1 BYGGNADSBESKRIVNING REGIONFASTIGHETER SKÅNE PAVILJONG FÖR KIRURGMOTTAGNING UMAS VB-2386 GG/GG Relationshandl GENERELLT

2 2 Byggnaden levereras i volymelement s.k. sektioner. Dessa sektioner byggs samman inomhus i fabrik, och består av golv, väggar och tak. Sektionerna färdigställs inomhus, ytbehandlas och förses med installationer och fasta inredningar. Konstruktivt är byggnaden utförd helt enligt Boverkets Byggregler, BKR, BBR. PROJEKTERING Beställaren tillhandahålles byggnadslovshandlingar för de delar som omfattas av leveransen. Vidare tillhandahålles färgsättningsförslag som underlag för beställarens MBL-förhandlingar och motsvarande. BOTTENBJÄLKLAG Golvbeläggning, se bifogad rumsbeskrivning Spontad spånskiva 22 Golvbjälkar, Kerto 45x220 c 600 Mineralullisolering 220 Trossbottenskiva 6 MELLANBJÄLKLAG Golvbeläggning, se bifogad rumsbeskrivning Spontad spånskiva 22 Golvbjälkar, Kerto 45x220 c 600 Mineralullisolering 220 i ett randfält runt ytterväggar Trossbottenskiva 6 (remsor b-400) Reglar 45x95 över bärande väggar Mineralullisolering 50 i ett randfält runt ytterväggar Transporttäckning \ Board 9 Demonteras vid montage Glespanel 28x70 c 400 / Bjälkar 45x220 c 1200 Mineralullisolering 220 i ett randfält runt ytterväggar och i övrigt 95 Glespanel 28x70 c 300 Gipsplank 13 Ytbeklädnad resp. akustikskivor, undertak enligt ritning -070 TAKBJÄLKLAG Tätskikt, SEP 5500, asfalt med polyesterbärare, flygbrandsskyddande ytskydd av mörkgrå skifferkross. Vikt 6 kg/kvm. Tjocklek c:a 6 mm K-board 8 Glespanel 28x70 c 400

3 3 Takbalkar Kerto 33x450 c 1200 Ventilerad luftspalt Mineralullisolering 290 Diffspärr Glespanel 28x70 c 300 Gipsplank 13 Ytbeklädnad resp. akustikskivor, undertak enligt ritning -070 YTTERVÄGGAR Cemberit fasadskiva på spikreglar Board 4 Vertikala reglar 45x145 c 600 Mineralullisolering 145 Diffspärr Gipsskiva 13 Ytbeklädnad enligt bifogad rumsbeskrivning INNERVÄGGAR Ytbeklädnad, se bifogad rumsbeskrivning. Väggarna utföres med stomme av träreglar och gipsskivor. Ljudavskiljning 44 db mellan verksamhetsrum och 35 db mot korridor. PELARE - BALKAR Bärande pelare och balkar utföres i limträkonstruktion L 40 som inklädes med spånskiva och ytbehandlas lika innerväggar. SLITSAR - INKLÄDNADER Elrännor förses med fronter av vita akustikskivor monterade i vitlackerade stålprofiler. Vissa Ventilations- och VVS-installationer döljs med inbyggnad av spånskiva på spikreglar av trä. Ytskikt lika anslutande väggar. UNDERTAK Undertak består av akustikskivor i ramar av vitlackerade stålprofiler. Taken monteras för att dölja vissa installationer. Definitiv omfattning och typ faställes vid slutprojekteringen. HISS

4 4 Hissanläggning utformas i enlighet med gällande bestämmelser. Hissen har mekaniskt drivsystem och har plats för 4 personer eller 400 kg last. Lyfthastigheten är 0,15 m/s. Fabrikat Motala Hissar. Hissen försedd med automatöppnade dörrar via armbågskontakter. Åkplanets mått är 1120x1480 mm. Vidare utrustas hissen med nödsignalanordning med klocka och med möjlighet till vidaresändning. Röstanrop ingår. Skötsel och tillsyn av hissen ingår i två (2) år. Invändiga ytskikt enligt rumsbeskrivning. FASADSNICKERIER Byggnaden är försedd med fasta respektive öppningsbara fönster av trä i den omfattning som framgår av ritning -010 och Samtliga fönster är enlufts med 3- glas isolerrutor. Fönster mot söder, öster och väster förses med solskyddsglas. Öppningsbara fönster är utåtgående, vändbara samt försedda med espagnolettlåsning, två låspunkter. Fönster är vitmålade invändigt samt utvändigt beklädda med vitlackerad aluminium. Fönster i verksamhetsrum förses med invändigt frihängande persienner. Byggnaden är försedd med entrepartier av natureloxerad aluminium, utrustade med automatiska dörröppnare via armbågskontakter, draghandtag invändigt samt låskista ASSA 9788 med låskolvskontakt och magnetkontakt. Låscylindrar med tillbehör ingår ej. INVÄNDIGA SNICKERIER Invändig trappa i Väntrum , är av trä och har plansteg klädda med gummimatta enligt bifogad rumsbeskrivning. Trappnos av gummi. Ståndare och handledare tillverkas enligt trappritning. Trappa i Väntrum , , är av galvaniserat stål med ljuddämpade plansteg klädda med gummimatta enligt rumsbeskrivning. Trappan utföres med barnsäkra steg och räcke. Byggnadens innerdörrar är av fabrikat Swedoor, typ massivdörrar, grada med trösklar av luftat gummi. Dörrarna utföres med ytskikt av standardlaminat samt är komplett beslagna med trycke och låskista. Låscylindrar med tillbehör ingår ej. Glasuttag kod 21 i Vindfång -101 samt kod 03 i Vindfång 147. Ljudisolering 35 db till alla verksamhetsrum. (dörrbladet försedd med mek. falltröskel) Ljudisolering 40 db mellan Undersökningsrum och rum -108, mellan rum -108 och -109, mellan rum -109 och Dörrkarmar utföres av fabriksmålat trä. Glaspartier, vitmålade modul 9x12, i Reception samt i Dikt och Glasparti, vitmålat modul 9x21, med mittpost utföres i Vindfång Skåpssnickerier fabrikat Myresjökök med luckor typ Bokánt.

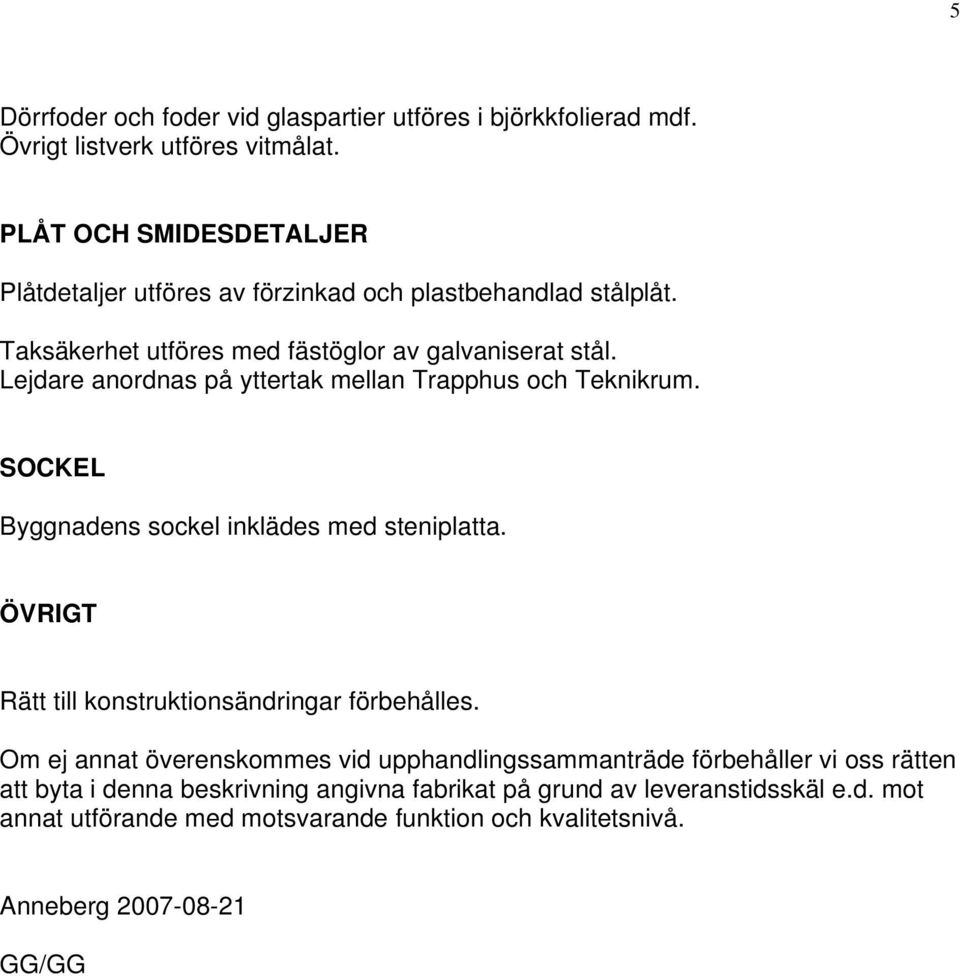

5 5 Dörrfoder och foder vid glaspartier utföres i björkkfolierad mdf. Övrigt listverk utföres vitmålat. PLÅT OCH SMIDESDETALJER Plåtdetaljer utföres av förzinkad och plastbehandlad stålplåt. Taksäkerhet utföres med fästöglor av galvaniserat stål. Lejdare anordnas på yttertak mellan Trapphus och Teknikrum. SOCKEL Byggnadens sockel inklädes med steniplatta. ÖVRIGT Rätt till konstruktionsändringar förbehålles. Om ej annat överenskommes vid upphandlingssammanträde förbehåller vi oss rätten att byta i denna beskrivning angivna fabrikat på grund av leveranstidsskäl e.d. mot annat utförande med motsvarande funktion och kvalitetsnivå. Anneberg GG/GG
