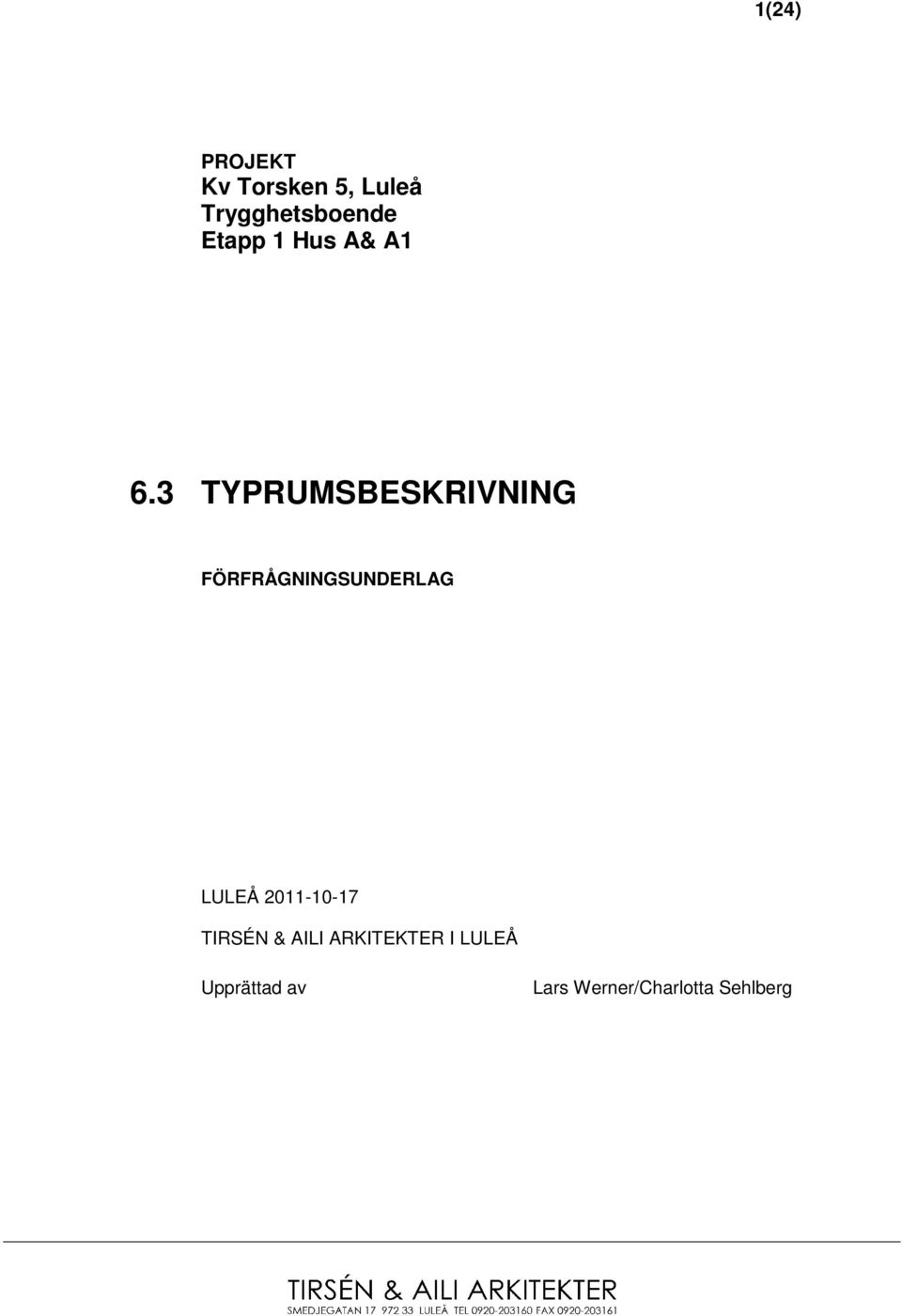

1 1(24) PROJEKT Kv Torsken 5, Luleå Trygghetsboende Etapp 1 Hus A& A1 6.3 TYPRUMSBESKRIVNING LULEÅ TIRSÉN & AILI ARKITEKTER I LULEÅ Upprättad av Lars Werner/Charlotta Sehlberg

2 2(24) INNEHÅLLSFÖRTECKNING RUMSBESKRIVNING ALLMÄNT 3 ALLMÄNNA FÖRESKRIFTER 3 GENERELLA FÖRESKRIFTER 4 HUS A VÅNING 1 7 HUS A VÅNING HUS A VÅNING 6 16 TYPRUMSBESKRIVNING LÄGENHETER 19 HUS A1 LOKAL,SERVERING 23

3 TYPRUMSBESKRIVNING Sida 3 (24) Specifikation AMA-kod Målningskod Kulör/Glans. RUMSBESKRIVNING ALLMÄNT Denna beskrivning ansluter till Hus Ama 08. Rumsbeskrivningen redovisar ytskiktsmaterial, målning, inredning, utrustning o d, som ingår i entreprenörens åtagande. Byggnadsmaterial som innehåller ämnen upptagna i Kemikalieinspektionens listor (OBS-lista och begränsningslist)får ej användas. ALLMÄNNA FÖRESKRIFTER Beteckningar G: Golv. S: Socklar. V: Väggar, pelare och smygar i anslutning till väggar. T: Tak, bjälklagskanter, trappkupor, trappsidor och balkar i anslutning till tak. Inredningar, utrustningar o d. Ök: Överkant Uk: Underkant. Fg: Färdigt golv Öfg: Över färdigt golv Kulörer är angivna enl NCS-systemet där ej annat anges.

4 TYPRUMSBESKRIVNING Sida 4 (24) Specifikation AMA-kod Målningskod Kulör/Glans. GENERELLA FÖRESKRIFTER MÅLNING Målning utförs enl. koder nedan, upprättade enl Måleriets branschstandard för målade ytor, Referensytor Måleri utgåva Materialföreskrifter I första hand skall målningsmaterial som är miljöklassat med EU blomma (eller likvärdig miljöklassning) användas. Remsor över skarvar mellan skivor med nedsänkta kanter skall vara perforerad pappersremsa som läggs i spackelfärg. Remsor över skarvar mellan skivor och andra material samt över skarvar mellan skivor utan nedsänkta kanter skall vara glasfiberremsa som läggs i klister. Sandspackelmassa skall ha lämplig gradering för respektive underlag och föreskrivna behandlingstyper. Inom våtutrymmen skall sandspackelmassa vara tillfredsställande vattenfast. Före arbetets påbörjande skall till Beställaren/Byggherren inlämnas en fullständig förteckning i två exemplar över de färgmaterial som entreprenören har för avsikt att använda. Utförandeföreskrifter Målningsarbetet skall utföras enligt föreskrifter i AMA Hus 08, föreskrifter från färgleverantör samt nedan angivna kompletterande föreskrifter. Generellt gäller att alla ytor skall behandlas såvida det ej särskilt anges att viss yta skall vara obehandlad. Detta gäller således även ytor bakom radiatorer, lösa (flyttbara) skåpinredningar o dyl. Förekommande mindre ytor och byggnadsdelar som ej specificerats skall målningsbehandlas med färg som till kvalitet och utförande överensstämmer med specificerade ytor. Dörrsmygar målas/ommålas in med karm och foder i kulör lika dörrblad. Fönstersmygar, karmar, bågar målas/ommålas i kulör lika yttervägg. När i typrumsbeskrivningen föreskrivs målning av väggar och tak, inbegrips, därest annat ej särskilt anges, även balkar, trummor, dörr och fönstersmygar samt pelare. Erforderliga ilagningar, nedslipning av ytojämnheter, ispacklingar av skador m m på ytskikt skall utföras, om så erfordras, före normala underarbeten för att den färdigmålade ytan vid slutbesiktningen skall överensstämma med föreskrivna referensytor. I rumsbeskrivning samt nedan redovisas vissa (men icke alla) ytor som skall målas viss kvalitet. Målning dras upp 200mm ovan mot vägg anslutna demonterbara undertak. Vid kompletteringsmålning av väggytor där kulör anges som lika vidliggande väggyta, målas vägg mellan angränsande dörrfoder, pelare eller annan naturlig avslutning där ev kulörravvikelser blir svårupptäckta.

5 TYPRUMSBESKRIVNING Sida 5 (24) Specifikation AMA-kod Målningskod Kulör/Glans. Generella Målnings behandlingar Målning utomhus Utvändigt synligt stål där ej annat särskilt anges: - fabriksgrundat stål förzinkat stål Ståldörrar i fasad/mot garage vilka levereras grundbehandlade från fabrik för slutbehandling på plats - invändigt utvändigt Målning inomhus Färg till behandling av väggar och tak inomhus skall vara typ sampolymer latexfärg (Flügger Väggfärg respektive Takfärg eller likvärdigt). Betongväggar skall målas med silikatfärg Våtrum Våtrum utföres i enlighet med Måleribranschens standard för våtrum Vägg samt tak : VT system G100 i Dusch. Vägg: VA-system I Städ, WC resp RWC I våtrum skall s.k. våtrumsfärg (Alcro Tät - Våtrumssystem eller likvärdigt) användas. Invändigt synligt stål där ej annat särskilt anges: - obehandlat stål fabriksgrundat stål förzinkat stål Brandskyddsmålning av stål skall i förekommande fall utföras enligt LCS.51 i AMA Hus 08. VVS-installationer Eventuellt synliga VVS-installationer skall målas med målningsbehandlingar enligt nedan. Oisolerade, synliga rörledningar med fästdetaljer Kulörer Entreprenören skall räkna med starkt bruten kulör ingående i NCS systemet. Industriell målningsbehandling: Där handlingarna ej angivit kulör skall entreprenören räkna med fabrikantens standardkulör.

6 TYPRUMSBESKRIVNING Sida 6 (24) Specifikation AMA-kod Målningskod Kulör/Glans. Glans Glans, där ej annat anges V: Glans 10 (halvmatt) Glansvärde i våtrum såsom WC, RWC o d skall vara 30 (halvblank). T: Glans 7 (matt) Glansvärde i våtrum såsom WC, RWC o d skall vara 30 (halvblank). Smide: Glans:30-59 (halvblank). Ö Ö Ö Foder, lister salningar Glans:20 (halvblank). Dörrar, partier, snickerier Glans:20 (halvblank). Radiatorer värmeledning, kall varmvatten ledningar Glans:10 (halvmatt) HÄNVISNINGAR, FÖRESKRIFTER Förutsättningar/generella utförande åtgärder för byggnadsdel Rivning,demontering framgår av jämförelse mellan ritning Befintliga förhållanden och sritningar Golvsocklar monteras ej vid trä- samt metallpartier.

7 TYPRUMSBESKRIVNING Sida 7 (24) Specifikation AMA-kod Målningskod Kulör/Glans. HUS A VÅNING 1 A138 Omkl Rum Bef förhållanden G: Bef målad btg S: - V: Befintlig målad vägg T: Befintligt målat tak G: Klinker Easy antracit 200x200 mm S: Klinker lika golv Easy antracit Höjd 100mm V: Gipsskivor slätmålas Btg/murverk målas Befintlig målad vägg ommålas T: Nedpendlade akustikundertak i bärverk Typ:Ecophone Master Alfa 600x st Klädkrokar på furulist c 150 mm Sittbänk A11:01 A12:09 C12:09 NCS S 1000-N

8 TYPRUMSBESKRIVNING Sida 8 (24) Specifikation AMA-kod Målningskod Kulör/Glans. A139 Relax Bef förhållanden G: Bef målad btg S: - V: Befintlig målad vägg T: Befintligt målat tak G: Klinker Easy antracit 200x200 mm S: Klinker lika golv Easy antracit Höjd 100mm V: Gipsskivor slätmålas Btg/murverk målas Befintlig målad vägg ommålas Kakel i dusch T: Nedpendlade akustikundertak i bärverk Typ:Ecophone Master Alfa 600x st Klädkrokar på furulist c 150 mm A11:01 A12:09 C12:09 NCS S 1000-N Seda blanco 250x380mm

9 TYPRUMSBESKRIVNING Sida 9 (24) Specifikation AMA-kod Målningskod Kulör/Glans. A140 Bastu Bef förhållanden G: Bef målad btg S: - V: Befintlig målad vägg T: Befintligt målat tak G: Klinker Easy antracit 200x200 mm S: Klinker lika golv Easy antracit Höjd 100mm V: Kakel Seda blanco 250x380mm T: Bastupanel Värmebehandlad asp luftad mot väggar Plåt i tak ovan aggregat. Bastulavar och aggregatskydd i asp

10 TYPRUMSBESKRIVNING Sida 10 (24) Specifikation AMA-kod Målningskod Kulör/Glans. A142 Trapphus till LGH Bef förhållanden G: Befintlig Klinker S: Befintlig Klinker lika golv V: Befintlig målad vägg T: Befintligt undertak G: Kompletteringar vid ny dörr,ombyggd hiss S: Kompletteringar vid ny dörr,ombyggd hiss V: Kompletteringar vid ny dörr,ombyggd hiss T: Befintligt undertak

11 TYPRUMSBESKRIVNING Sida 11 (24) Specifikation AMA-kod Målningskod Kulör/Glans. A143 Förråd Barnvagnar/Rollatorer Bef förhållanden G: Befintlig målad btg S: - V: Befintlig målad vägg T: Befintligt målat tak G: Klinker Easy antracit 200x200 mm S: Klinker lika golv Easy antracit Höjd 100mm V: Befintlig målad vägg ommålas C12:10 NCS S 1000-N T: Ommålas C12:10 NCS S 0500-N

12 TYPRUMSBESKRIVNING Sida 12 (24) Specifikation AMA-kod Målningskod Kulör/Glans. HUS A VÅNING 2-6 A Trapphus C Våning 2-5 Bef förhållanden G: Befintlig natursten S: Befintlig natursten lika golv V: Befintlig Befintlig målad vägg T: Befintlig Befintligt målat tak G: Kompletteringar vid ombyggd hiss S: Kompletteringar vid,ombyggd hiss V: Kompletteringar vid,ombyggd hiss T: Befintligt målat tak

13 TYPRUMSBESKRIVNING Sida 13 (24) Specifikation AMA-kod Målningskod Kulör/Glans. A Trapphus C Våning 5,5-6 Bef förhållanden G: Befintlig målad btg S: - V: Befintlig Befintlig målad vägg T: Befintlig Befintligt målat tak G: Kompletteringar vid ombyggd hiss S: Kompletteringar vid,ombyggd hiss V: Kompletteringar vid,ombyggd hiss T: Befintligt målat tak

14 TYPRUMSBESKRIVNING Sida 14 (24) Specifikation AMA-kod Målningskod Kulör/Glans. A207 Lager /Officin Bef förhållanden G: Befintlig Plastmatta S: Befintlig Träsockel V: Befintlig Målad vägg T: Befintligt undertak G: Befintlig Plastmatta S: Befintlig träsockel V: Igensatta fönster,samt vägg målas/ommålas Lika bef Gipsskivor målas Murverk målas Befintlig målad vägg ommålas A/C11:01 A/C11:01 A/C11:01 T: Befintligt Undertak

15 TYPRUMSBESKRIVNING Sida 15 (24) Specifikation AMA-kod Målningskod Kulör/Glans. A209 Kontor Bef förhållanden G: Befintlig plastmatta S: Befintlig Träsockel V: Befintlig målad vägg T: Befintligt undertak G: Befintlig Plastmatta S: Befintlig träsockel V: Igensatta fönster,samt vägg målas/ommålas Lika bef Gipsskivor målas Murverk målas Befintlig målad vägg ommålas A/C11:01 A/C11:01 A/C11:01 T: Befintligt undertak

16 TYPRUMSBESKRIVNING Sida 16 (24) Specifikation AMA-kod Målningskod Kulör/Glans. HUS A VÅNING 6 A601 Trapphus C Bef förhållanden G: Befintlig Plastmatta S: Befintlig Träsockel V: Befintlig målad vägg T: Befintligt målat tak G: Klinker Easy antracit 200x200mm S: Klinker lika golv Easy antracit höjd 100 mm V: Befintlig målad vägg ommålas Ny vägg målas Målas väv Tasso G100 A/C 21:01 NCS S 1000-N T: Gipsskivor målas A11:01 NCS S 0500-N Kompletteringar vid,ombyggd hiss

17 TYPRUMSBESKRIVNING Sida 17 (24) Specifikation AMA-kod Målningskod Kulör/Glans. A602 Korridor G: Klinker Easy antracit 200x200mm S: Klinker lika golv Easy antracit höjd 100 mm V: Väggar målas Målas väv Tasso G100 A 21:01 NCS S 1000-N T: Gipsskivor målas A11:01 NCS S 0500-N A604 Samvaro G: Plastmatta Tarkett Micra Premium Enl senare val S: Sockellist av trä 12 x 57 Eklaserad furusockel V: Målas väv Tasso G100 A 21:01 NCS S 1000-N T: Nedpendlade akustikundertak i bärverk Typ:Ecophone Master Alfa 600x600 NCS S 0500-N

18 TYPRUMSBESKRIVNING Sida 18 (24) Specifikation AMA-kod Målningskod Kulör/Glans. A605 Passage G: Plastmatta Tarkett Micra Premium Enl senare val S: Sockellist av trä 12 x 57 Eklaserad furusockel V: Målas väv Tasso G100 A 21:01 NCS S 1000-N T: Gipsskivor målas A11:01 NCS S 0500-N Handledare av oljad ek Första samt sista steg i trappor varselmarkeras avikande kulör på plastmatta A606 Korridor G: Klinker Easy antracit 200x200mm S: Klinker lika golv Easy antracit höjd 100 mm V: Väggar målas Målas väv Tasso G100 A 21:01 NCS S 1000-N T: Gipsskivor målas A11:01 NCS S 0500-N

19 TYPRUMSBESKRIVNING Sida 19 (24) Specifikation AMA-kod Målningskod Kulör/Glans. TYPRUMSBESKRIVNING LÄGENHETER Entré G: Laminat Pergo ek Natural Oak S: Sockellist av trä 12 x 57 Eklaserad furusockel V: Väggar målas A11:01 NCS S 1000-N T: Tak målas grängas A51:01 NCS S 0500-N Kapphylla monterad på skena för höjd anpassning. Passage G: Laminat Pergo ek Natural Oak S: Sockellist av trä 12 x 57 Eklaserad furusockel V: Väggar målas A11:01 NCS S 1000-N T: Tak målas grängas A51:01 NCS S 0500-N

20 TYPRUMSBESKRIVNING Sida 20 (24) Specifikation AMA-kod Målningskod Kulör/Glans. Vardagsrum G: Laminat Pergo ek Natural Oak S: Sockellist av trä 12 x 57 Eklaserad furusockel V: Väggar målas A11:01 NCS S 1000-N T: Tak målas grängas A51:01 NCS S 0500-N Allrum/Kök G: Laminat Pergo ek Natural Oak S: Sockellist av trä 12 x 57 Eklaserad furusockel V: Väggar målas A11:01 NCS S 1000-N T: Tak målas grängas A51:01 NCS S 0500-N Kakel ovan bänkskiva, diskbänk Flora matt 100x300 i kulör enl senare val

21 TYPRUMSBESKRIVNING Sida 21 (24) Specifikation AMA-kod Målningskod Kulör/Glans. Kök G: Laminat Pergo ek Natural Oak S: Sockellist av trä 12 x 57 Eklaserad furusockel V: Väggar målas A11:01 NCS S 1000-N T: Tak målas grängas A51:01 NCS S 0500-N Kakel ovan bänkskiva, diskbänk Flora matt 100x300 i kulör enl senare val

22 TYPRUMSBESKRIVNING Sida 22 (24) Specifikation AMA-kod Målningskod Kulör/Glans. Sov G: Laminat Pergo ek Natural Oak S: Sockellist av trä 12 x 57 Eklaserad furusockel V: Väggar målas A11:01 NCS S 1000-N T: Tak målas grängas A51:01 NCS S 0500-N RWC/D G: Klinker Easy antracit 200x200mm S: - V: Kakel Fondvägg i kakel bakom WC i kontrastfärger mot porslin. Seda Blanco 250 x 380 mm T: Tak målas grängas A51:01 NCS S 0500-N Utrustning enl Bilaga WC G: Klinker Easy antracit 200x200mm S: - V: Kakel Seda Blanco 250 x 380 mm T: Tak målas grängas A51:01 NCS S 0500-N Infälld kroppspegel Utrustning enl Bilaga

23 TYPRUMSBESKRIVNING Sida 23 (24) Specifikation AMA-kod Målningskod Kulör/Glans. HUS A1 LOKAL,SERVERING LOKAL,SERVERING G: Betong S: - V: Obehandlad T: Obehandlad -

24 TYPRUMSBESKRIVNING Sida 24 (24) Specifikation AMA-kod Målningskod Kulör/Glans. Bilaga1 Utrustning Beslag modell IKEA periskop i rostfri utförande. WC/D Helkroppsspegel 580 x 1500 mm infälld i kakel 2 st handukskrokar Badrumsskåp med belysning och uttag höjd anpassas för den boende. Toalettpappershållare Fondvägg bakom WC-stol i kontrastfärger mot porslin. Skena för duschdraperi Handdukstork Stödhandtag i dusch. RWC/D Helkroppsspegel 580 x 1500 mm infälld i kakel 2 st handukskrokar Badrumsskåp med belysning och uttag höjd anpassas för den boende. Toalettpappershållare Fondvägg bakom WC-stol i kontrastfärger mot porslin. Skena för duschdraperi Handdukstork Stödhandtag i dusch. Armstöd till WC stol. Hylla till tvättställ. WC Helkroppsspegel 580 x 1500 mm infälld i kakel 2 st handukskrokar Badrumsskåp med belysning och uttag höjd anpassas för den boende. Toalettpappershållare Fondvägg bakom WC-stol i kontrastfärger mot porslin. Handdukstork
