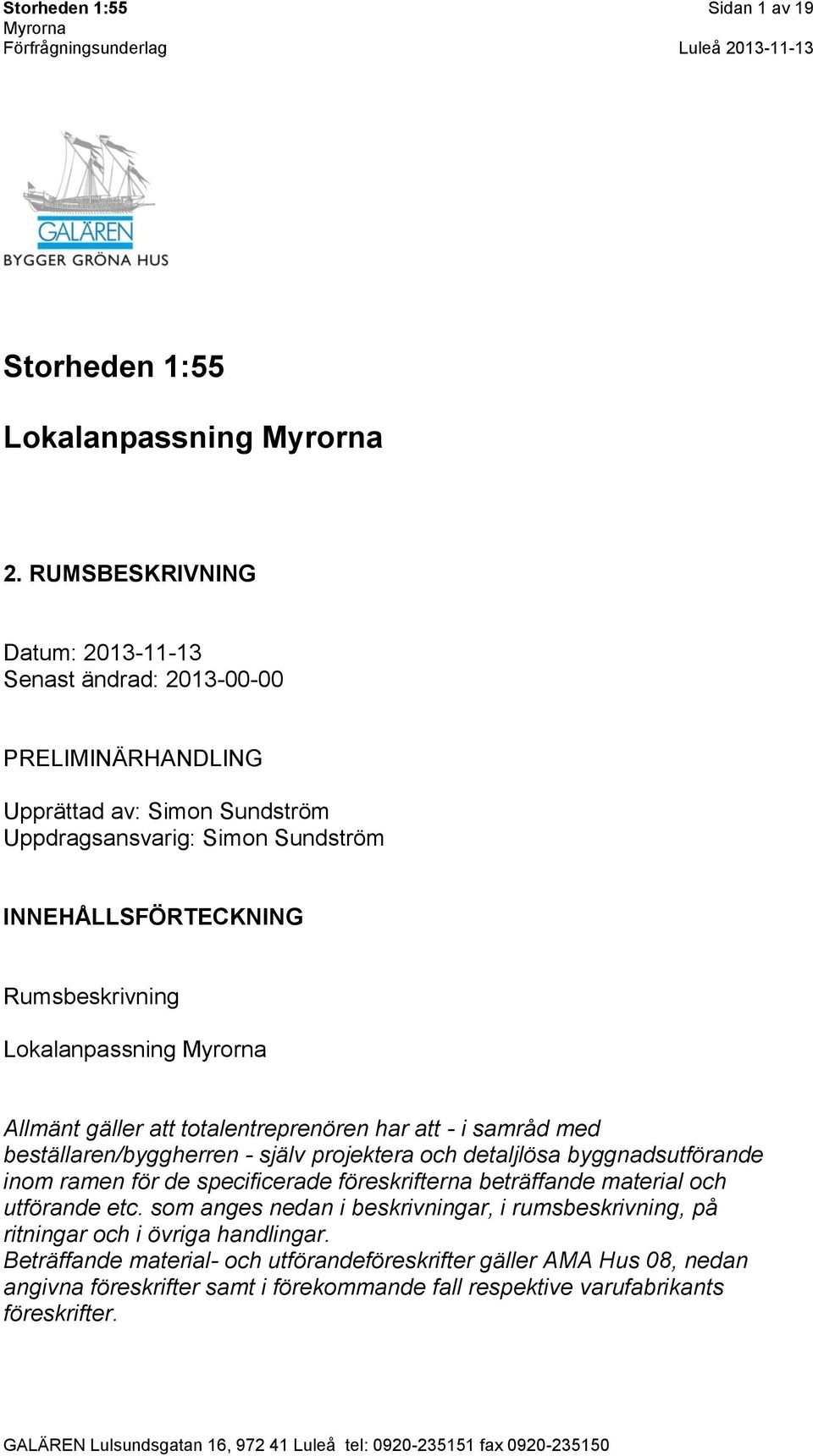

1 Storheden 1:55 Sidan 1 av 19 Storheden 1:55 Lokalanpassning 2. RUMSBESKRIVNING Datum: Senast ändrad: PRELIMINÄRHANDLING Upprättad av: Simon Sundström Uppdragsansvarig: Simon Sundström INNEHÅLLSFÖRTECKNING Rumsbeskrivning Lokalanpassning Allmänt gäller att totalentreprenören har att - i samråd med beställaren/byggherren - själv projektera och detaljlösa byggnadsutförande inom ramen för de specificerade föreskrifterna beträffande material och utförande etc. som anges nedan i beskrivningar, i rumsbeskrivning, på ritningar och i övriga handlingar. Beträffande material- och utförandeföreskrifter gäller AMA Hus 08, nedan angivna föreskrifter samt i förekommande fall respektive varufabrikants föreskrifter.

2 Storheden 1:55 Sidan 2 av 19 Lager 112 Material Målning Kulör Golv: Slipad betong Socklar Befintliga. Ny vägg furu 12x56 Vit Väggar: Befintliga/gips Vit Tak: Befintligt Gipsvägg uppförs till befintligt undertak avskiljande mellan lager och butik. Eldrör nedmonteras och utgång genom undertak kompletteras lika befintligt. Eldrör demonteras hel och lyfts ut. Beställaren ombesörjer bortforsling och omhändertagande av eldrör. Spricka/sättning insida befintlig port sågas och gjuts om klass A gjutning förberedande för slipning superfloor ca 12kvm. 2 ståldörrar 10x21 monteras. Hängning samt placering enl ritning. Utrymningsskyltar enl branddok. Väggar/bröstning sprutmålas enl referensyta, samt beskrivning. Referensyta målning befintliga gipsväggar C-12:14 (referensytor målning utgåva 2007). Målning av råsågad träbröstning sker till full täckning har uppnåtts. referensyta ny gips A-12:14.

3 Storheden 1:55 Sidan 3 av 19 Butik 106 Material Målning Kulör Golv: Slipad betong Socklar: Befintliga. Ny vägg furu 12x56 Vit Väggar: Befintliga/gips Vit Tak: Befintliga gipstak behålls. Nya gipstak Synlig bärplåt utbyggd del mot vindfång S0502-Y S0502-Y Kontorskub rivs, komplettering ytskikt lika befintligt. Entresol till bef fläktrum rivs. Komplettering ytskikt lika befintligt. Dörr in till fläktrum demonteras och hål i vägg byggs igen lika befintligt ytskikt. Vägg öppnas för inlastning av aggregat på ny placering. Efter aggregat är monterat byggs vägg igen lika befintligt. Tre massiva släta dörrar vita med tappgångjärn 2st 9X21 samt 1st 10x21 monteras enl ritning till Förråd/UC, personal samt RWC, komplett med beslag, foder och salning. Utrymningsskyltar enl branddok. Hål i betongplatta för tidigare uppgång till radiatorstråk bilas/gjuts igen klass A gjutning förberedande för slipning superfloor. Övrig bilning och igengjutning av sprickor/lösa delar i lokal som skall slipas ca 3kvm. Exakt omfattning av den övriga bilningen fastställs efter grundslipning. Plåtklädd vägg mellan café och utbyggnad entré reglas på samt gipsas. Fönster kläs med nya vitmålade träsmygar samt foder. Väggar/bröstning sprutmålas enl referensyta, samt beskrivning. Målning av råsågad träbröstning sker till full täckning har uppnåtts. Referensyta målning befintliga gipsväggar och tak C-12:14(referensytor målning utgåva 2007). Referensyta ny gips i butik A-12:14. Undertak i utbyggd del sprutmålas A-12:14. Befintligt undertak målas ej.

4 Storheden 1:55 Sidan 4 av 19 Vindfång 101 Material Målning Kulör Golv: Slipad betong Socklar: Granitkeramik Grå Foder: foderlösa plåtsmygar Mörk silvermetallic Väggar: gips S0502-Y Tak: Focus kant A t24 nedpendlat 600x600x20 Vit Väggdel byggs ovan invändiga partier. Invändiga partier höjd och kulör lika utvändiga partier. 2st slagdörrar fritt mått 1000mm inkl. besamöppnare med motorstyrning samt armbågskontakter. Öppning av befintlig vägg till angränsande lokal för dörr. Plåtskrädderier in och utvändigt Plannja PL 15 Mörk silvermetallic. 10mm tjocka foderlösa plåtsmygar. Bröstning inv gipsas. Undertak monteras höjdmässigt ovan partier. Befintlig plåtvägg reglas ut och kläs med gips. Väggar enl referensyta. Referensyta målning gipsväggar A- 11:01(referensytor målning utgåva 2007).

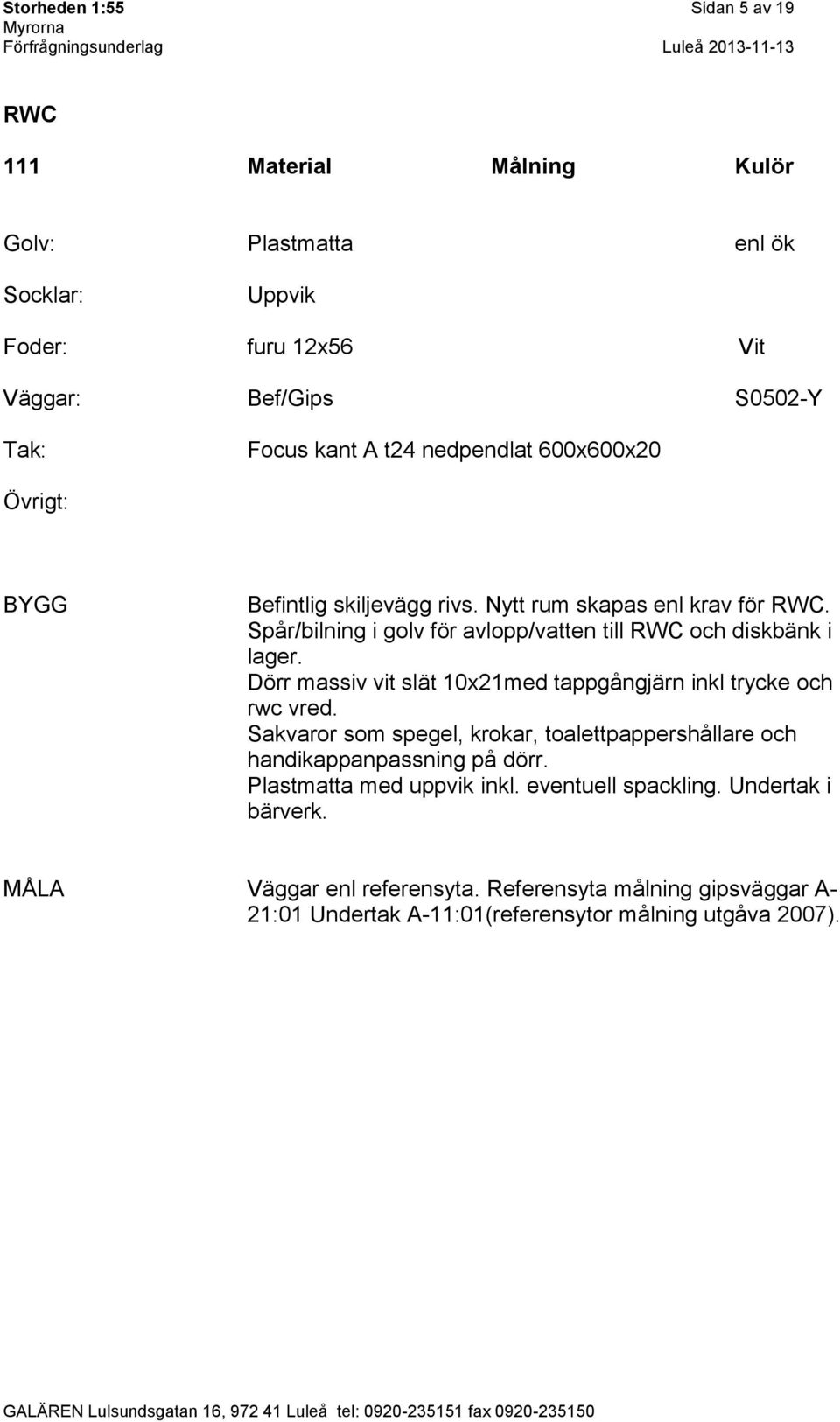

5 Storheden 1:55 Sidan 5 av 19 RWC 111 Material Målning Kulör Golv: Plastmatta enl ök Socklar: Uppvik Foder: furu 12x56 Vit Väggar: Bef/Gips S0502-Y Tak: Focus kant A t24 nedpendlat 600x600x20 Befintlig skiljevägg rivs. Nytt rum skapas enl krav för RWC. Spår/bilning i golv för avlopp/vatten till RWC och diskbänk i lager. Dörr massiv vit slät 10x21med tappgångjärn inkl trycke och rwc vred. Sakvaror som spegel, krokar, toalettpappershållare och handikappanpassning på dörr. Plastmatta med uppvik inkl. eventuell spackling. Undertak i bärverk. Väggar enl referensyta. Referensyta målning gipsväggar A- 21:01 Undertak A-11:01(referensytor målning utgåva 2007).

6 Storheden 1:55 Sidan 6 av 19 Städ 110 Material Målning Kulör Golv: Socklar: Plastmatta Uppvik Foder: furu 12x56 Vit Väggar: Bef/gips S0502-Y Tak: Focus kant A t24 nedpendlat 600x600x20 Vit Vägg rivs. Nytt rum skapas. Undertak i bärverk. Lätt innerdörr slät vit 9x21 inkl. trycke och täckbricka monteras. Spår/bilning i golv för avlopp/vatten till utslagsvask. Plastmatta med uppvik inkl. erforderlig spackling. Gipsväggar spacklas, vävas och målas. Referensyta målning gipsväggar A-21:01 Undertak A-12:01(referensytor målning utgåva 2007).

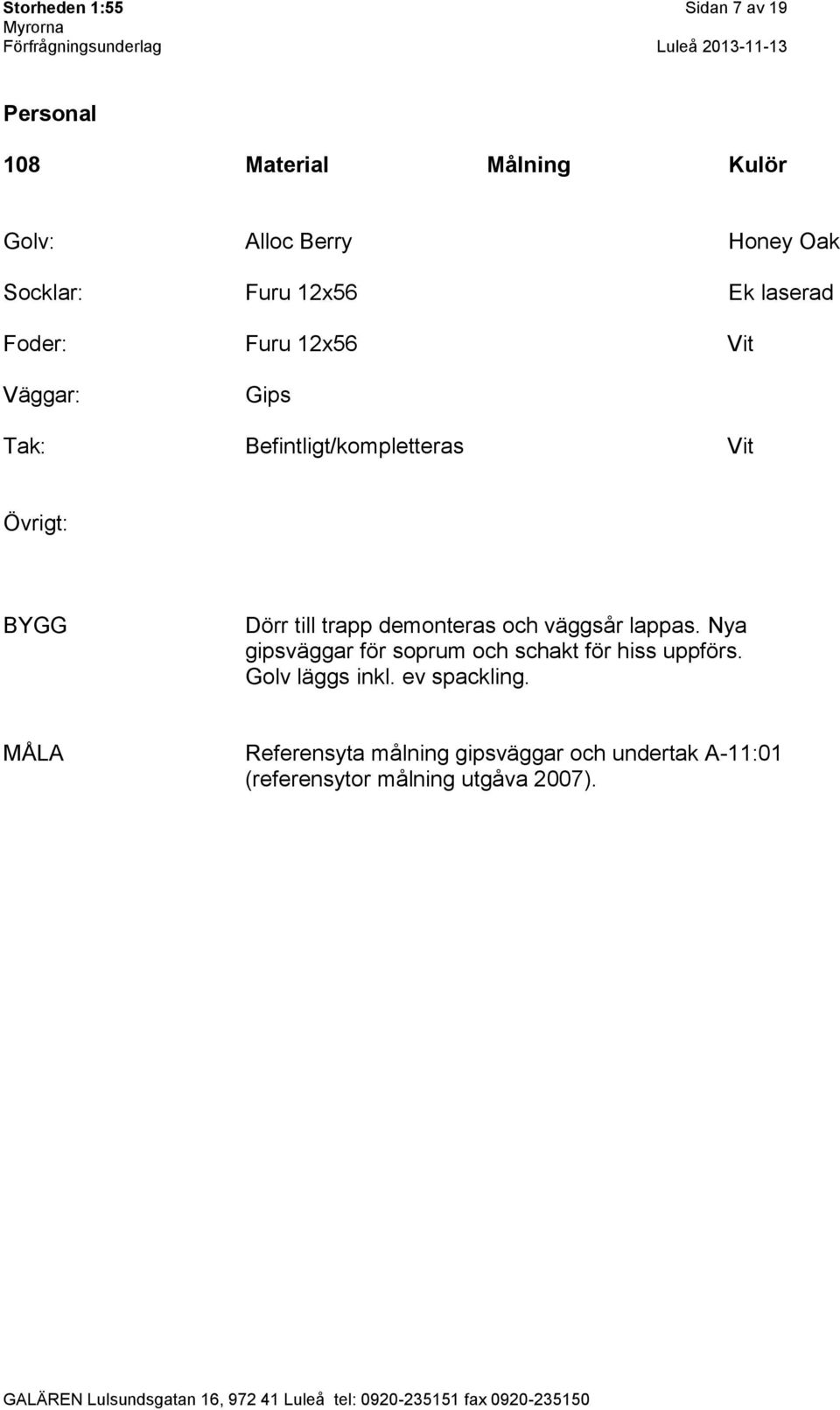

7 Storheden 1:55 Sidan 7 av 19 Personal 108 Material Målning Kulör Golv: Alloc Berry Honey Oak Socklar: Furu 12x56 Ek laserad Väggar: Gips Tak: Befintligt/kompletteras Vit Dörr till trapp demonteras och väggsår lappas. Nya gipsväggar för soprum och schakt för hiss uppförs. Golv läggs inkl. ev spackling. Referensyta målning gipsväggar och undertak A-11:01 (referensytor målning utgåva 2007).

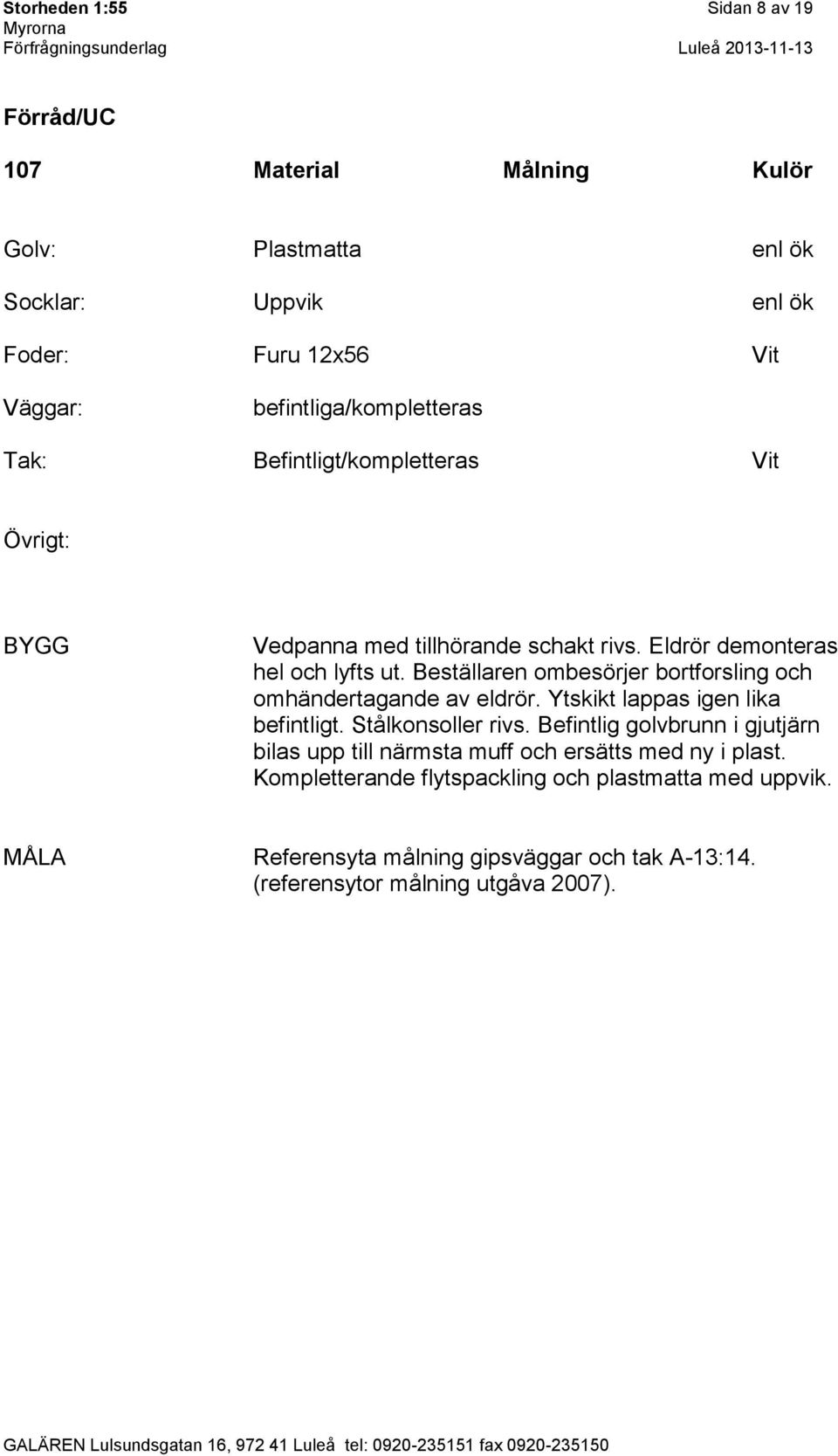

8 Storheden 1:55 Sidan 8 av 19 Förråd/UC 107 Material Målning Kulör Golv: Plastmatta enl ök Socklar: Uppvik enl ök Väggar: befintliga/kompletteras Tak: Befintligt/kompletteras Vit Vedpanna med tillhörande schakt rivs. Eldrör demonteras hel och lyfts ut. Beställaren ombesörjer bortforsling och omhändertagande av eldrör. Ytskikt lappas igen lika befintligt. Stålkonsoller rivs. Befintlig golvbrunn i gjutjärn bilas upp till närmsta muff och ersätts med ny i plast. Kompletterande flytspackling och plastmatta med uppvik. Referensyta målning gipsväggar och tak A-13:14. (referensytor målning utgåva 2007).

9 Storheden 1:55 Sidan 9 av 19 Hiss Material Målning Kulör Golv: - Socklar: - Foder: - Väggar: - Tak: - Hissgrop djup 50mm skapas i bef golv. Schaktmått samt övriga mått och anpassningar enl. bifogad offert utförs av byggentreprenör i samråd med hissmontör. Lyftkrok monteras av byggentreprenör i schakttopp ovanför maskineri.

10 Storheden 1:55 Sidan 10 av 19 Soprum 109 Material Målning Kulör Golv: Socklar: Plastmatta Uppvik Väggar: Befintligt/kompletteras S0502-Y Tak: Befintligt/kompletteras Vit Väggar uppförs. Plastmatta med uppvik inkl. spackling. Ståldörr utvändig 10x21 monteras komplett inkl trycke. Massiv dörr slät vit 9x21med gummitätning monteras och drevtätas och beslagning komplett inkl. trycke och täckbricka. Referensyta målning gipsväggar och tak A-13:14 (referensytor målning utgåva 2007).

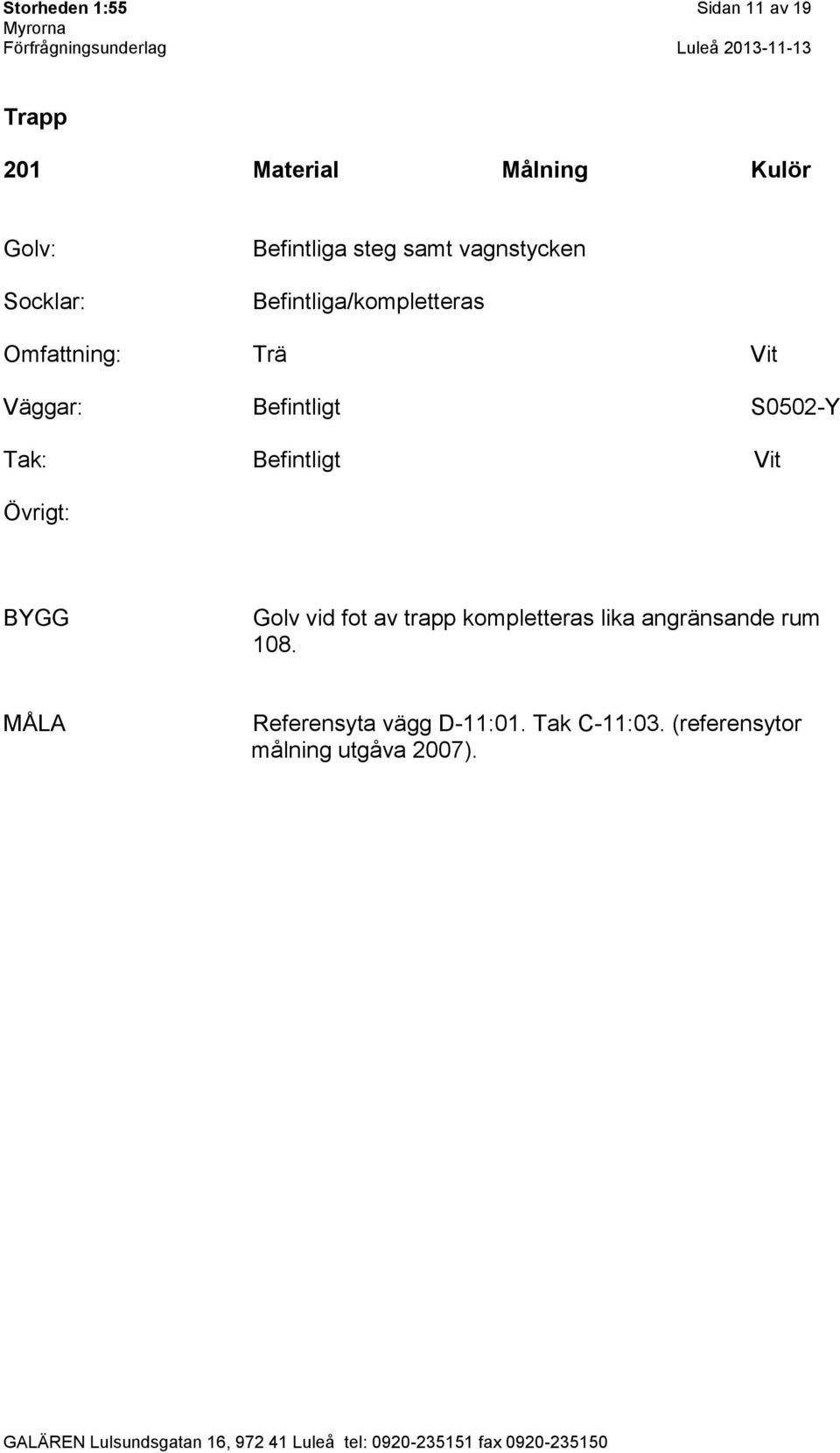

11 Storheden 1:55 Sidan 11 av 19 Trapp 201 Material Målning Kulör Golv: Socklar: Befintliga steg samt vagnstycken Befintliga/kompletteras Omfattning: Trä Vit Väggar: Befintligt S0502-Y Tak: Befintligt Vit Golv vid fot av trapp kompletteras lika angränsande rum 108. Referensyta vägg D-11:01. Tak C-11:03. (referensytor målning utgåva 2007).

12 Storheden 1:55 Sidan 12 av 19 Förråd 203 Material Målning Kulör Golv: Alloc Berry Honey Oak Socklar: Furu 12x56 Eklaserad Väggar: Befintlig/kompletteras S0502-Y Tak: Befintligt S0502-Y Ny gipsvägg mot fläktrum. Lagning i golv där toalett och handfat har suttit. Nytt golv och lister. Befintlig dörr ersätts med ny slät innerdörr 8x21 inkl trycke och täckbricka. Referensyta vägg A13:01,C-13:01 och E-13:01. Tak C- 13:03. (referensytor målning utgåva 2007).

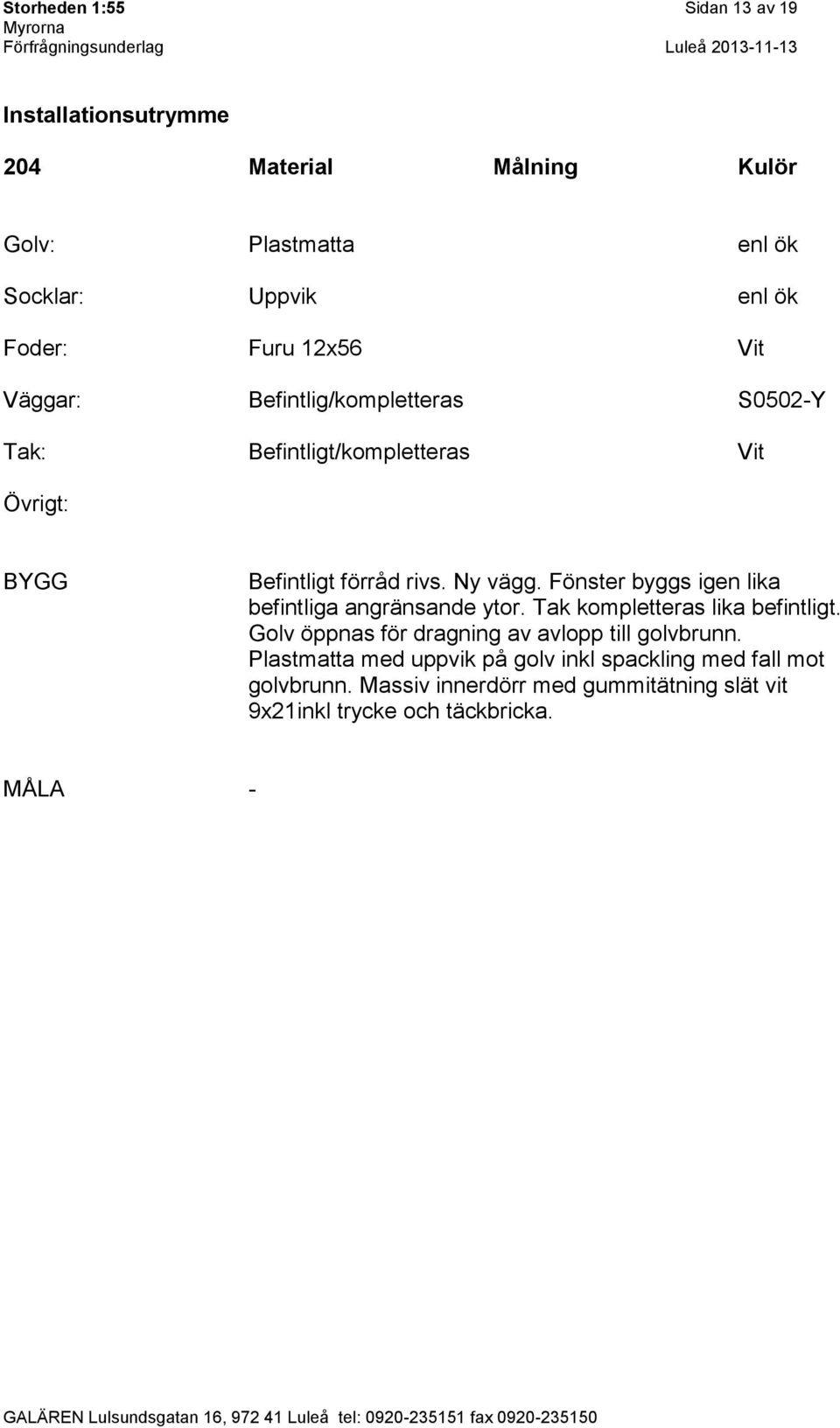

13 Storheden 1:55 Sidan 13 av 19 Installationsutrymme 204 Material Målning Kulör Golv: Plastmatta enl ök Socklar: Uppvik enl ök Väggar: Befintlig/kompletteras S0502-Y Tak: Befintligt/kompletteras Vit Befintligt förråd rivs. Ny vägg. Fönster byggs igen lika befintliga angränsande ytor. Tak kompletteras lika befintligt. Golv öppnas för dragning av avlopp till golvbrunn. Plastmatta med uppvik på golv inkl spackling med fall mot golvbrunn. Massiv innerdörr med gummitätning slät vit 9x21inkl trycke och täckbricka. -

14 Storheden 1:55 Sidan 14 av 19 Korridor/hiss 202 Material Målning Kulör Golv: Alloc berry honey oak Socklar: furu 12x56 eklaserade Väggar: Befintlig/gips S0502-Y Tak: Befintligt/gips Vit Bastu rivs. Ny korridor samt hisschakt skapas. Gipsvägg mot omkläd. Innertak kompletteras med gips Ny öppning mot kontorsdel tas upp. Dörr slät vit 9x21 inkl trycke och täckbricka. Utrymningsskyltar enl branddok. Referensyta vägg A-11:01,D-11:01. Tak C-11:03. (referensytor målning utgåva 2007).

15 Storheden 1:55 Sidan 15 av 19 Omkläd/Dusch/WC 205/206/207 Material Målning Kulör Golv: Plastmatta enl ök Socklar: Uppvik enl ök Väggar: Gips S0502-Y Tak: Befintligt/kompletteras Vit Schakt för eldrör demonteras. Håltagning/spår i golv för nytt avlopp/vatten. Väggar och tak kläs med gips där det saknas. Plastmatta med uppvik på golv samt på vägg i dusch. Flytspackling för fall mot golvbrunn. Nya gipsväggar för WC. lättdörr till WC 9x21 slät vit inkl. trycke och vred. Lätt innerdörr slät vit inkl. trycke och täckbricka 9x21 mot korridor. Sakvaror till toalett. Befintliga/kompletterade tak spacklas med våtrumsspackel samt målas med våtrumsfärg enligt våtrumsprogram. Referensyta väggar och tak A-11:01(referensytor målning utgåva 2007). Taklucka målas.

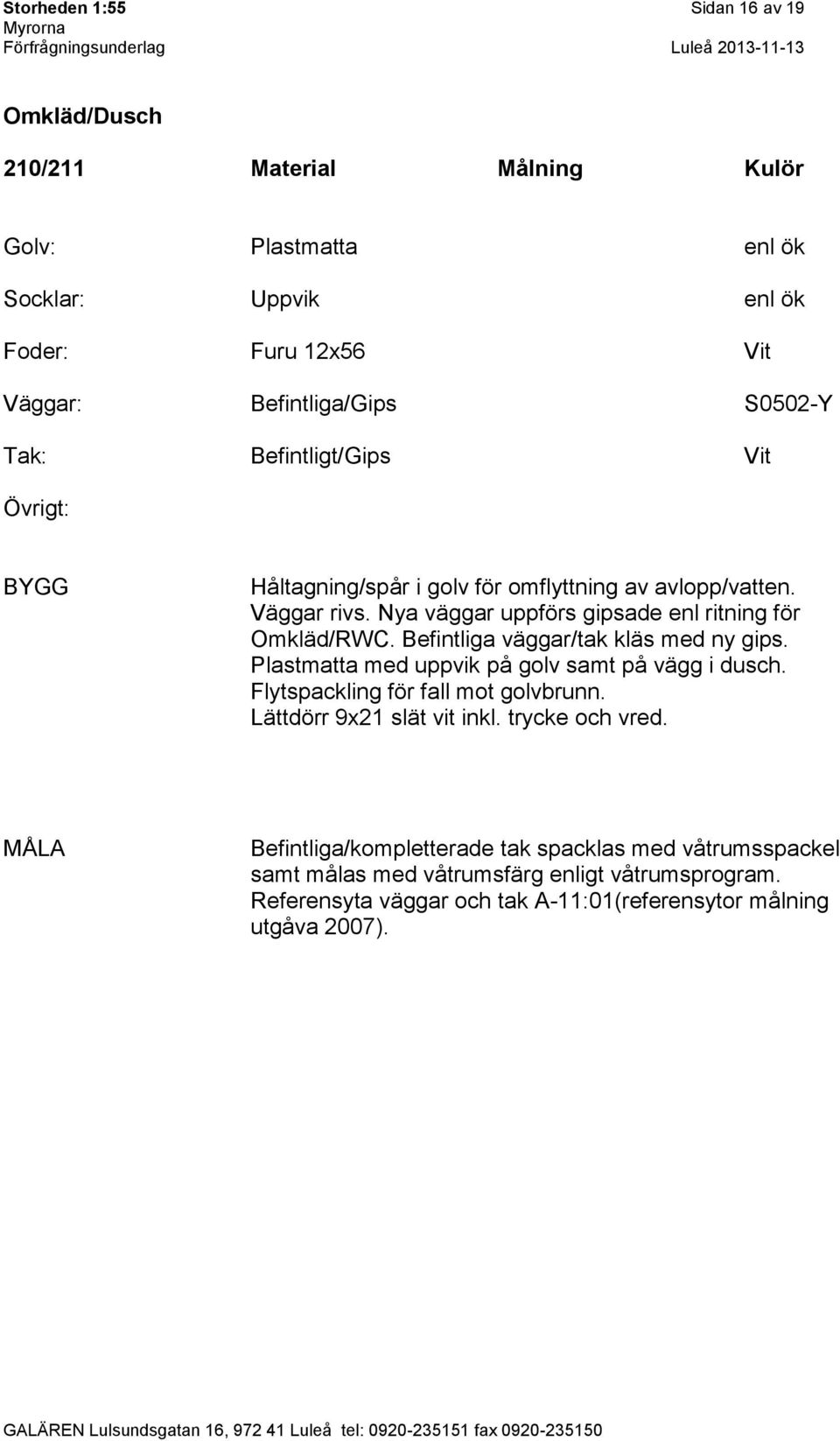

16 Storheden 1:55 Sidan 16 av 19 Omkläd/Dusch 210/211 Material Målning Kulör Golv: Plastmatta enl ök Socklar: Uppvik enl ök Väggar: Befintliga/Gips S0502-Y Tak: Befintligt/Gips Vit Håltagning/spår i golv för omflyttning av avlopp/vatten. Väggar rivs. Nya väggar uppförs gipsade enl ritning för Omkläd/RWC. Befintliga väggar/tak kläs med ny gips. Plastmatta med uppvik på golv samt på vägg i dusch. Flytspackling för fall mot golvbrunn. Lättdörr 9x21 slät vit inkl. trycke och vred. Befintliga/kompletterade tak spacklas med våtrumsspackel samt målas med våtrumsfärg enligt våtrumsprogram. Referensyta väggar och tak A-11:01(referensytor målning utgåva 2007).

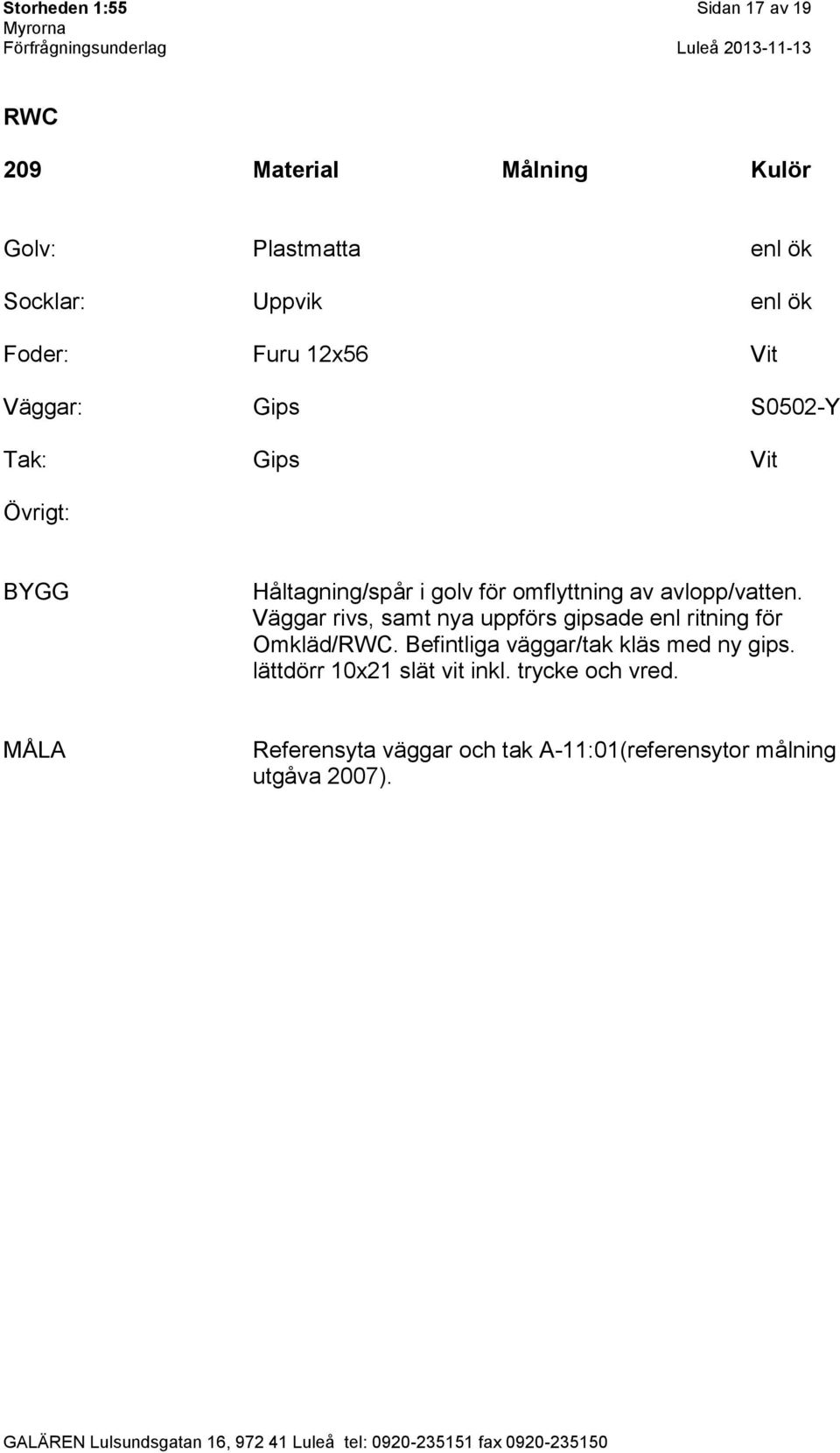

17 Storheden 1:55 Sidan 17 av 19 RWC 209 Material Målning Kulör Golv: Plastmatta enl ök Socklar: Uppvik enl ök Väggar: Gips S0502-Y Tak: Gips Vit Håltagning/spår i golv för omflyttning av avlopp/vatten. Väggar rivs, samt nya uppförs gipsade enl ritning för Omkläd/RWC. Befintliga väggar/tak kläs med ny gips. lättdörr 10x21 slät vit inkl. trycke och vred. Referensyta väggar och tak A-11:01(referensytor målning utgåva 2007).

18 Storheden 1:55 Sidan 18 av 19 Personal/Passage 212,208 Material Målning Kulör Golv: Alloc Berry Honey Oak Socklar: Furu 12x56 Eklaserade Väggar: Befintliga/Gips S0502-Y Tak: Befintliga/Gips Vit Håltagning/spår i golv för omflyttning av avlopp/vatten. Väggar rivs samt avväxlas. Nya väggar gipsade enl. ritning för Rum 212,208. Trapp rivs samt trapphål byggs igen. Befintliga foder och taklister ersätts mot nya. Hålkälslist i takvinkel samt vita 12x56 runt dörrar och fönster. Befintligt kök omplaceras och anpassas enligt planritning. Ny köksfläkt kolfilter. Tak och väggsår lagas i lika befintligt. Utrymningsskyltar enl branddok. Referensyta vägg A-11:01, D-11:01. Tak C-11:03. (referensytor målning utgåva 2007).

19 Storheden 1:55 Sidan 19 av 19 Kontor 213 Material Målning Kulör Golv: Alloc Berry Honey Oak Socklar: Furu 12x56 Eklaserade Väggar: Befintliga/Gips S0502-Y Tak: Skivtak typ Elit Vit Håltagning/spår i golv för omflyttning av avlopp/vatten. Vägg rivs. Dörrhål till klädkammare och hall bygg igen lika befintligt. Befintliga foder och taklister ersätts mot nya. Hålkälslist i takvinkel samt vita 12x56 runt dörrar och fönster. Nytt golv på hela ytan. Väggsår lagas i lika befintligt. Nytt undertak typ Elit eller motsvarande. Referensyta vägg A-11:01, D-11:01. (referensytor målning utgåva 2007).
