1 Polismyndigheten i Norrbotten HIPPGÄRDAN 6:9, ARVIDSJAUR 06.3 RUMSBESKRIVNING-HUS Totalt antal sidor inkl. denna sida: 15 st Varav bilagor: Färgsättning Kontor 1 sida (A3) Färgsättning Reception 1 sida (A3) Vy över receptionen 1 sida (A3) Luleå Revidering Företagsnamn Varvsgatan LULEÅ Tel: Handläggare: :

2 Avsnitt INNEHÅLLSFÖRTECKNING Sidan 2 av 15 Sidan ALLMÄNNA OCH GENERELLA ANVISNINGAR 3 Skyddsklassade byggnadsdelar 4 Målning 4 TEKNISK DOKUMENTATION FÖR HUS 7 PLAN 1 9 P:\Projekt 2012\ Ombyggnad Polisen Arvidsjaur\15 - Beskrivningar\ Rumsbeskrivning.docx

3 ALLMÄNNA OCH GENERELLA ANVISNINGAR Sidan 3 av 15 Uppdrags nr Text ALLMÄNNA OCH GENERELLA ANVISNINGAR Rumsorientering Figur för rumsorientering, avseende väggarnas orientering i förhållande till ritningen, där A motsvarar ritningens underkant. Beteckningar U: Undergolv. G: Golv. S: Socklar. V: Väggar, pelare och smygar i anslutning till väggar. T: Tak TL: Taklist. FB: Fönsterbänkar. Ö: Inredningar, utrustningar o d. Denna rumsbeskrivning beskriver endast ytskikt och sakvaror där ej annat anges. Lös inredning ingår ej. Stom- och stomkompletteringsarbeten framgår av jämförelse mellan ritningar befintliga förhållanden och översiktsritingar. Ilagningar, efterlagningar och igengjutningar efter rivningar skall utföras för både egna arbeten och arbeten för installationer. Generellt gäller att ilagningar etc. runt nya installationer skall utföras med samma klass och utförande som omkringliggande ytor om ej annat anges i handlingarna. Efterlagningar efter demonterade/rivna sakvaror, inredningar etc. skall utföras även där inga ytterligare arbeten föreskrivits. Rumsnummer Rumsnummer enligt ritningar A Förrådsbyggnad Insida förrådsbyggnad ska delas av med ett nytt galvaniserat nät typ panelstängsel med minsta tråddimension 3mm, från marknivå till undersida takstomme. Nätet ska dela av förrådet vid det första facket av stålstommen, se ritning A P:\Projekt 2012\ Ombyggnad Polisen Arvidsjaur\15 - Beskrivningar\ Rumsbeskrivning.docx

4 ALLMÄNNA OCH GENERELLA ANVISNINGAR Sidan 4 av 15 Uppdrags nr Text Skyddsklassade byggnadsdelar Väggar som ska utföras som skyddsklassade är markerade på ritning med SK2 (skyddsklass 2) samt SK3 (skyddsklass 3). Dessa väggar ska utföras som skyddsklassade i väggens totala höjd. Dörrar som ska utföras som skyddsklassade är markerade på ritning med SK2 (skyddsklass 2) samt SK3 (skyddsklass 3). Nya fönster utförs i skyddsklass 2. Se även planritning A samt dörruppställningsritningar. Generellt Kulörer på plastmattor enligt Tarkett iq Optima Akustikundertak i rum för flera personer ska vara Ecophon Master A el. likv. Akustikundertak i rum för en person ska vara Ecophon Focus A el. likv. Dörrstoppare, dörrhållare Dörrar utan dörrstängare ska förses med tryckfördelande platta typ Byggbeslag nr 8953 och dörrtrycke med handtagsbuffert typ Byggbeslag nr 667P el. likv. Skyltar Nya dörrar och fönster ska märkas med skylt som placeras på dörrbladets gångjärnssida och fönsterbågens övre vänstra sida. Graverade plastskyltar, svart text på vit botten, storlek 10x40mm. Monteras med skruv. Numrering enligt beställarens senare instruktioner. Målning Allmänna föreskrifter Målningsarbetet skall utföras enligt föreskrifter i Måleriets Branchstandard För Målade Ytor utg. 2007, föreskrifter från färgleverantör samt nedan angivna kompletterande föreskrifter. Samtliga beslag, gångjärn och övriga metalldelar såsom installerad armatur och apparatur, som inte är avsedda att målas, skall skyddas vid målning. Konstruerade målningskoder Enligt referensytor i Måleriets Branchstandard För Målade Ytor utg underlag typ H avser befintlig målad Fibrite på gipsskivor. P:\Projekt 2012\ Ombyggnad Polisen Arvidsjaur\15 - Beskrivningar\ Rumsbeskrivning.docx

5 ALLMÄNNA OCH GENERELLA ANVISNINGAR Sidan 5 av 15 Uppdrags nr Text Uppstrykningsprov Kulörprov skall utföras till minst 1,0 m2 storlek för varje förekommande kulör enligt kulörbeskrivning. Generella utförandeföreskrifter Målningssystem i brandklassade utrymmen (utrymningsvägar såsom trapphus o d) skall vara typgodkända och uppfylla kraven för ytskikt klass I. Fog mellan vägg och tak som består av skivmaterial skall fogas med övermålningsbar fogmassa. Hörn till väggar av gipsskivor skall förses med hörnskydd av metall, typ Gyproc HS, som spacklas över. Ilagningar med gipsskivor och obehandlade gipsskivor efter rivning i målade ytor skall målningsbehandlas enligt: Målningsbättringar efter rivningar i målade ytor skall utföras enligt: Kopparrör och metalliserade rör skall målningsbehandlas enligt AMA Hus 08: Bef. kopparrör och metalliserade rör skall målningsbehandlas enligt AMA Hus 08: Övriga oisolerade och synliga rördelar skall målningsbehandlas enligt AMA Hus 08: Bef övriga oisolerade och synliga rördelar skall målningsbehandlas enligt AMA Hus 08: Synliga fästdetaljer till rörledningar skall målningsbehandlas enligt AMA Hus 08: Bef. synliga fästdetaljer till rörledningar skall målningsbehandlas enligt AMA Hus 08: Synliga ventilationskanaler i primära utrymmen skall målningsbehandlas enligt AMA Hus 08: Bef. synliga ventilationskanaler i primära utrymmen skall målningsbehandlas enligt AMA Hus 08: Ytstruktur Ytstruktur för målningsbehandlingar på snickerier, ståldörrar och smide skall vara slätmålning (SL) om inte annat anges. Kulörbeteckningar Färgsättning är utförd enligt NCS S Kulörsystem. Kulörer på installationsdelar som skall målningsbehandlas skall vara lika omgivande ytor där inte annat anges. P:\Projekt 2012\ Ombyggnad Polisen Arvidsjaur\15 - Beskrivningar\ Rumsbeskrivning.docx

6 ALLMÄNNA OCH GENERELLA ANVISNINGAR Sidan 6 av 15 Uppdrags nr Text Glans V: Glans (halvmatt) T: Glans 6-10 (matt) P:\Projekt 2012\ Ombyggnad Polisen Arvidsjaur\15 - Beskrivningar\ Rumsbeskrivning.docx

7 Sidan 7 av 15 Rum/Text Anmärkn. Målningsbehandling/Sort/Typ/ Format Kulör/Glans TEKNISK DOKUMENTATION FÖR HUS GENERELLT Ritningsfiler ska vara i dwg-format. Ritningsfiler, som överlämnas, ska följa god CAD-standard och ha följande generella utseende: Upplagda för utskrift i A1-format Måttriktiga Korrekta Ritningsfiler till beställaren ska levereras på följande sätt: Ritningsfiler i dwg-format. Plottfiler och filer i PDF-format. Dokumentfiler såsom beskrivningar, handlingsförteckningar, o.d. ska överlämnas pdf-format. Samtliga filer överlämnas på en CD-skiva Bygghandlingar för byggande av hus Entreprenören ombesörjer och bekostar kopiering och distribution av alla egna handlingar. Entreprenören ska i sitt projekteringsarbete uppfylla de krav och regler som ställs på beställaren i Miljöbalken. ar med status Bygghandling sak levereras till beställaren Förutom ritningar ska följande beskrivningar ska ingå: -Beskrivning Hus -Rumsbeskrivning Hus Samtliga textdokument levereras utskrivna i 1omgång ordnade i en pärm samt digitalt på en CD-skiva och överlämnas till beställaren. Ritningar levereras till beställaren digitalt på en CD-skiva. Relationshandlingar Relationshandlingar ska upprättas efter färdigställd entreprenad. ar ska levereras till beställaren enligt följande: - Ritningar och övriga handlingar ska levereras digitalt på 2st CD skivor som ska vara märkta med objekt, status och datum - Övriga handlingar ska levereras (förutom digitalt på 2st CD skivor) utskrivna och ordnade i 3st pärmar som ska vara märkta med objekt, status och datum. Följande beskrivningar ska ingå: -Beskrivning Hus -Rumsbeskrivning Hus Samtliga handlingar skall ha status Relationshandling med korrekt datum. P:\Projekt 2012\ Ombyggnad Polisen Arvidsjaur\15 - Beskrivningar\ Rumsbeskrivning.docx

8 Sidan 8 av 15 Rum/Text Anmärkn. Målningsbehandling/Sort/Typ/ Format Kulör/Glans Kontrollplaner Kontrollplaner ska upprättas av entreprenören för samtliga skeden i objektet. Drift och underhållsinstruktioner för hus Drift- och underhållsinstruktioner för i TE ingående entreprenader ska sammanställas i gemensam pärm och överlämnas i 3 omgångar vid slutbesiktning. Förutom kopieomgångarna ska underhållsinstruktionerna levereras, i pdf-format, på 1 st CD-skivor. Driftinstruktioner ska innehålla i tillämpliga delar, uppgifter om följande: -Reservdelsförteckningar över delar som är lämpliga att bytas ut av driftpersonal. -Datablad, broschyrer o d över inredningar och komponenter. Underhållsinstruktioner ska innehålla i tillämpliga delar, uppgifter om följande: -Tillverkarens underhållsinstruktioner och underhållsrutiner för skötsel av beläggningar och beklädnader m m. -Reservdelsförteckningar över delar som är lämpliga att bytas ut av underhållspersonal. -Beskrivning av metoder för förebyggande och avhjälpande underhåll. P:\Projekt 2012\ Ombyggnad Polisen Arvidsjaur\15 - Beskrivningar\ Rumsbeskrivning.docx

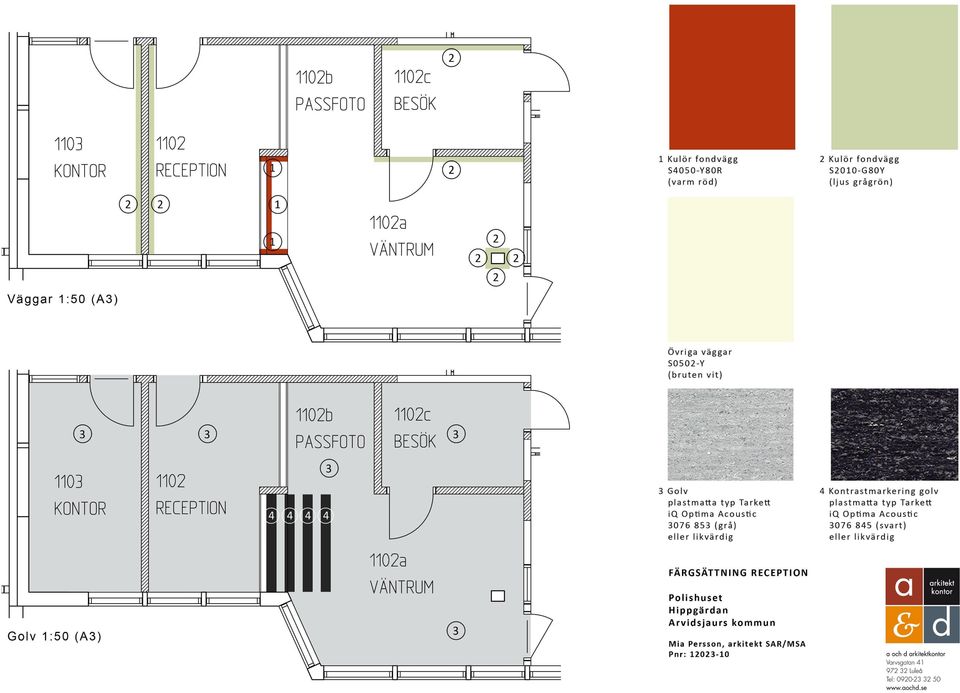

9 Sidan 9 av 15 Rum/Text Anmärkn. Målningsbehandling/Sort/Typ/ Format Kulör/Glans PLAN Entré V: Bef målade gipsskivor mot ytterväggar Bef målade gipsskivor med Fibrite övriga väggar Ny vägg efter riven skjutbar lucka mot 1102 Reception H11: Y (vit) 0502-Y (vit) 1102 Reception G: Plastmatta Fabr. beh (grå) V: Bef målade gipsskivor mot ytterväggar Bef målade gipsskivor med Fibrite Se även bilaga för färgsättning mot yttervägg H11: Y (vit) 0502-Y (vit) Fondvägg: vägg B Fondväggar runt receptionsdisk mot rum 1102a: 4050-Y80R (röd) T: Akustikundertak 600x600 i synligt bärverk Fabr.beh 0500-N(vit) Ö: Gardinbeslag typ Kirsch Fabr.beh Vit P:\Projekt 2012\ Ombyggnad Polisen Arvidsjaur\15 - Beskrivningar\ Rumsbeskrivning.docx

10 Sidan 10 av 15 Rum/Text Anmärkn. Målningsbehandling/Sort/Typ/ Format Kulör/Glans 1102a Väntrum G: Plastmatta Plastmatta kontrastmarkeringar Se även bilaga Fabr. beh Fabr. beh (grå) (svart) V: Bef målade gipsskivor mot ytterväggar Bef målade gipsskivor med Fibrite Se även bilaga för färgsättning H11: Y (vit) Fondvägg: vägg mot rum 1102c Väggar runt receptionsdisk: 4050-Y80R (röd) T: Akustikundertak 600x600 i synligt bärverk Fabr.beh 0500-N(vit) Ö: Inklädd limträpelare Gardinbeslag typ Kirsch Receptionsdisk d= 600 Fabr.beh Fabr.beh Vit Bok 1102b Passfoto G: Plastmatta Fabr. beh (grå) V: Bef målade gipsskivor med Fibrite H11:01 T: Akustikundertak 600x600 i synligt bärverk Fabr.beh 0500-N(vit) Ö: Receptionsdisk d=225 Fabr.beh Bok P:\Projekt 2012\ Ombyggnad Polisen Arvidsjaur\15 - Beskrivningar\ Rumsbeskrivning.docx

11 Sidan 11 av 15 Rum/Text Anmärkn. Målningsbehandling/Sort/Typ/ Format Kulör/Glans 1102c Besök G: Plastmatta Fabr. beh (grå) V: Fondvägg vägg C: T: Akustikundertak 600x600 i synligt bärverk Fabr.beh 0500-N(vit) 1103 Kontor G: Plastmatta Fabr. beh (grå) V: Bef målade gipsskivor mot ytterväggar Bef målade gipsskivor med Fibrite Se även bilaga för färgsättning H11: Y (vit) Fondvägg vägg D: T: Akustikundertak 600x600 i synligt bärverk Fabr.beh 0500-N(vit) Ö: Glasparti mot 1104 Passage Gardinbeslag typ Kirsch Fabr.beh Vit 1104 Passage V: Bef. målade gipsskivor med Fibrite H11:01 P:\Projekt 2012\ Ombyggnad Polisen Arvidsjaur\15 - Beskrivningar\ Rumsbeskrivning.docx

12 Sidan 12 av 15 Rum/Text Anmärkn. Målningsbehandling/Sort/Typ/ Format Kulör/Glans 1107 Dagarkiv S: Furu (12/70mm) - Vägg C Fabr. beh Klarlackas V: Bef. målade gipsskivor Fondvägg vägg C: T: 0500-N(vit) 1107a Förhörsrum G: Plastmatta. Fabr. beh (grå) V: Bef. målade gipsskivor T: Akustikundertak 600x600 i synligt bärverk Brandklassad inklädnad av installation ommålas 1117 Kontor Fabr. Beh Fondvägg vägg A: 0500-N(vit) 0500-N(vit) S: Furu (12/70mm) Vägg B Fabr. beh Klarlackas V: Bef. målade gipsskivor med Fibrite (se ritning A ) Vägg B H11:01 T: Akustikundertak 600x600 i synligt bärverk Vägg B Återmonteras P:\Projekt 2012\ Ombyggnad Polisen Arvidsjaur\15 - Beskrivningar\ Rumsbeskrivning.docx

13 Sidan 13 av 15 Rum/Text Anmärkn. Målningsbehandling/Sort/Typ/ Format Kulör/Glans 1128 Omkläd S: Furu (12/70mm) Vägg D Fabr. beh Klarlackas V: Bef. målade gipsskivor Fondvägg vägg D: Ö: Gardinbeslag Återmonteras 1128a Besök G: Plastmatta. Fabr. beh (grå) V: Bef. målade gipsskivor Fondvägg vägg B: T: Akustikundertak 600x600 i synligt bärverk Fabr. beh 0500-N(vit) Ö: Gardinbeslag typ Kirsch Fabr. beh Vit 1131 Korridor S: Furu (12/70mm) Återmonteras V: Vägg D 1131a Passage V: Vägg B P:\Projekt 2012\ Ombyggnad Polisen Arvidsjaur\15 - Beskrivningar\ Rumsbeskrivning.docx

14 Sidan 14 av 15 Rum/Text Anmärkn. Målningsbehandling/Sort/Typ/ Format Kulör/Glans 1142 Korridor S: Furu (12/70mm) Återmonteras V: Vägg B Ö: Ny genomlyst utrymningsskylt Fabr. beh 1142a Passage Ö: Handbrandsläckare Flaggskylt till handbrandsläckare Återmonteras Återmonteras 2108 Sluss G: Plastmatta Fabr. beh (grå) V: Bef. målade gipsskivor T: Bef inklädnad av gipsskivor ommålas 0500-N(vit) 0500-N(vit) 2108a Beslag G: Plastmatta Fabr. beh (grå) S: Plastmatta uppvikt 100mm Fabr. beh (grå) V: T: Bef inklädnad av gipsskivor 0500-N(vit) 0500-N(vit) 2108b Förråd G: Plastmatta Fabr. beh (grå) S: Plastmatta uppvikt 100mm Fabr. beh (grå) V: T: 0500-N(vit) P:\Projekt 2012\ Ombyggnad Polisen Arvidsjaur\15 - Beskrivningar\ Rumsbeskrivning.docx

15 Sidan 15 av 15 Rum/Text Anmärkn. Målningsbehandling/Sort/Typ/ Format Kulör/Glans 2109 Kontor G: Plastmatta Fabr. beh (grå) V: Bef. målade gipsskivor Fondvägg vägg B: T: Akustikundertak 600x600 i synligt bärverk Fabr. beh 0500-N 2110 Kontor G: Plastmatta Fabr. beh (grå) V: Bef. målade gipsskivor Fondvägg vägg B: T: Akustikundertak 600x600 i synligt bärverk Fabr. beh 0500-N 2112 Garage V: Nya målade mineritskivor Förrådsbyggnad V: Ny nätvägg 3mm min tråddimension Fabr. beh Galvaniserad P:\Projekt 2012\ Ombyggnad Polisen Arvidsjaur\15 - Beskrivningar\ Rumsbeskrivning.docx
