Värnamo Kommunala Industrifastigheter AB GUMMIFABRIKEN BILAGA 1 SH BESKRIVNING TYPRUM SYSTEMHANDLING ETAPP 2. Kv Knekten 16, VÄRNAMO K:N Projekt 0803

Transkript

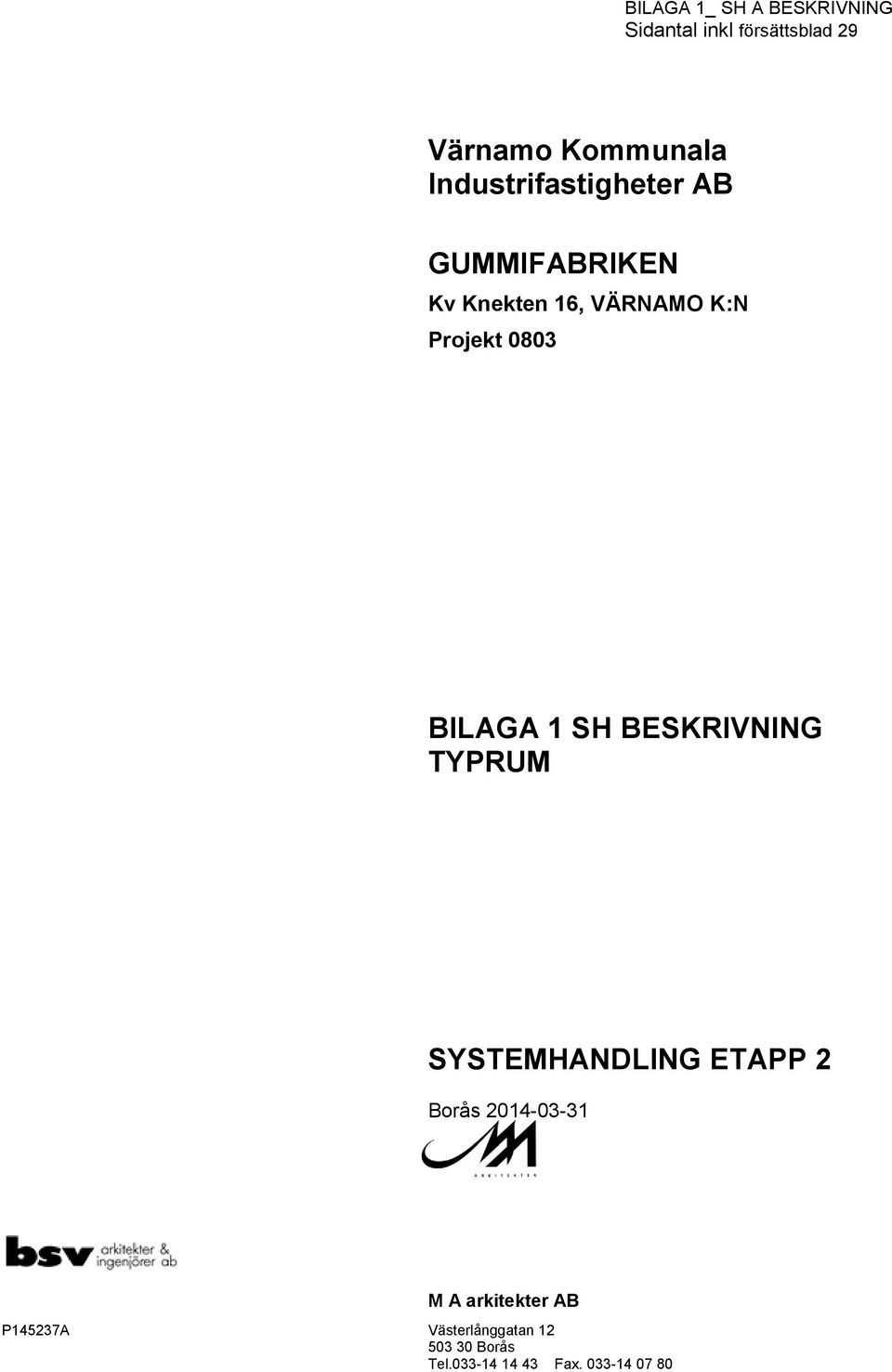

1 BILAGA 1_ SH A BESKRIVNING Sidantal inkl försättsblad 29 Värnamo Kommunala Industrifastigheter AB BILAGA 1 SH BESKRIVNING TYPRUM Borås M A arkitekter AB P145237A Västerlånggatan Borås Tel Fax

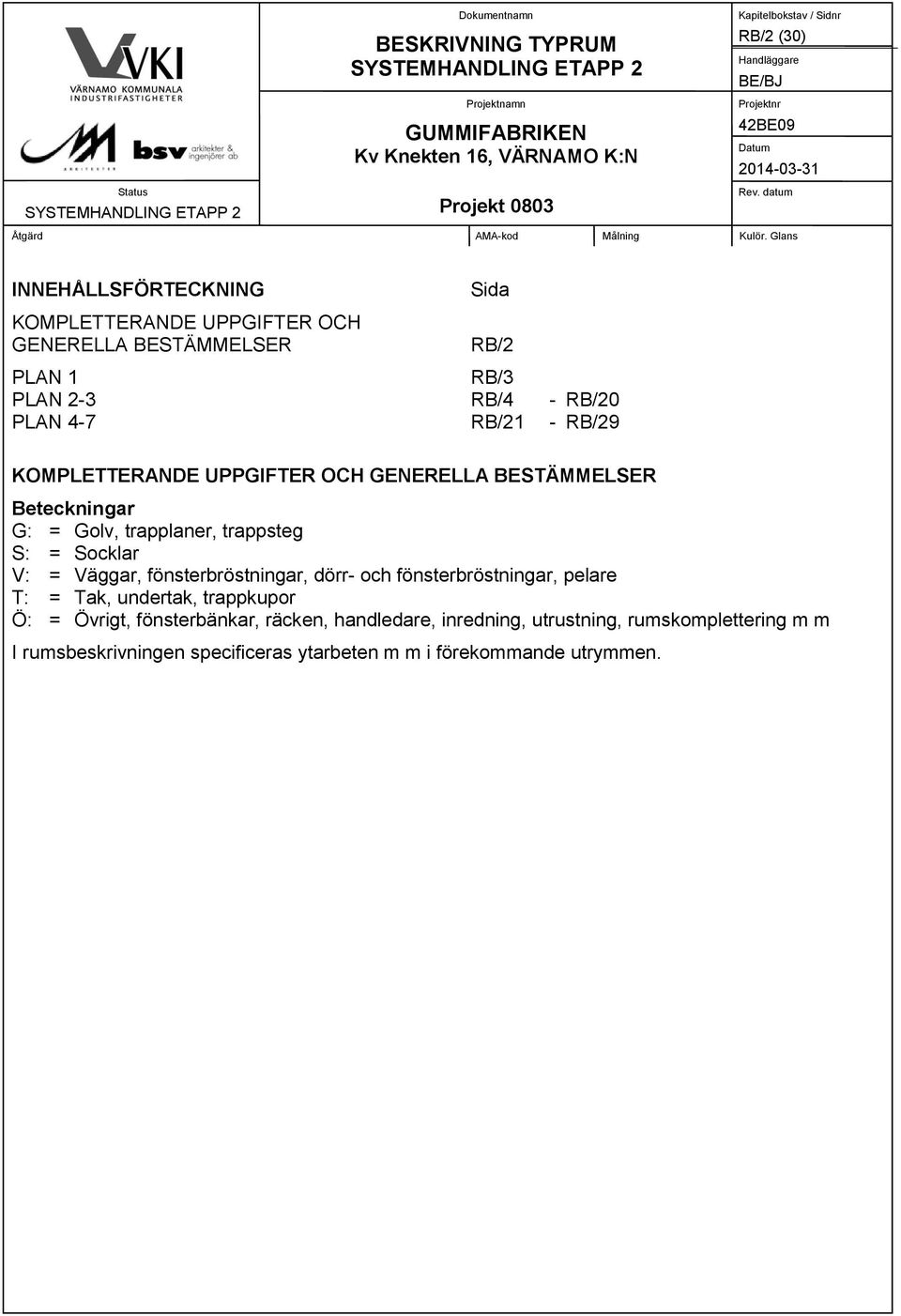

2 RB/2 (30) INNEHÅLLSFÖRTECKNING KOMPLETTERANDE UPPGIFTER OCH GENERELLA BESTÄMMELSER Sida RB/2 PLAN 1 RB/3 PLAN 2-3 RB/4 - RB/20 PLAN 4-7 RB/21 - RB/29 KOMPLETTERANDE UPPGIFTER OCH GENERELLA BESTÄMMELSER Beteckningar G: = Golv, trapplaner, trappsteg S: = Socklar V: = Väggar, fönsterbröstningar, dörr- och fönsterbröstningar, pelare T: = Tak, undertak, trappkupor Ö: = Övrigt, fönsterbänkar, räcken, handledare, inredning, utrustning, rumskomplettering m m I rumsbeskrivningen specificeras ytarbeten m m i förekommande utrymmen.

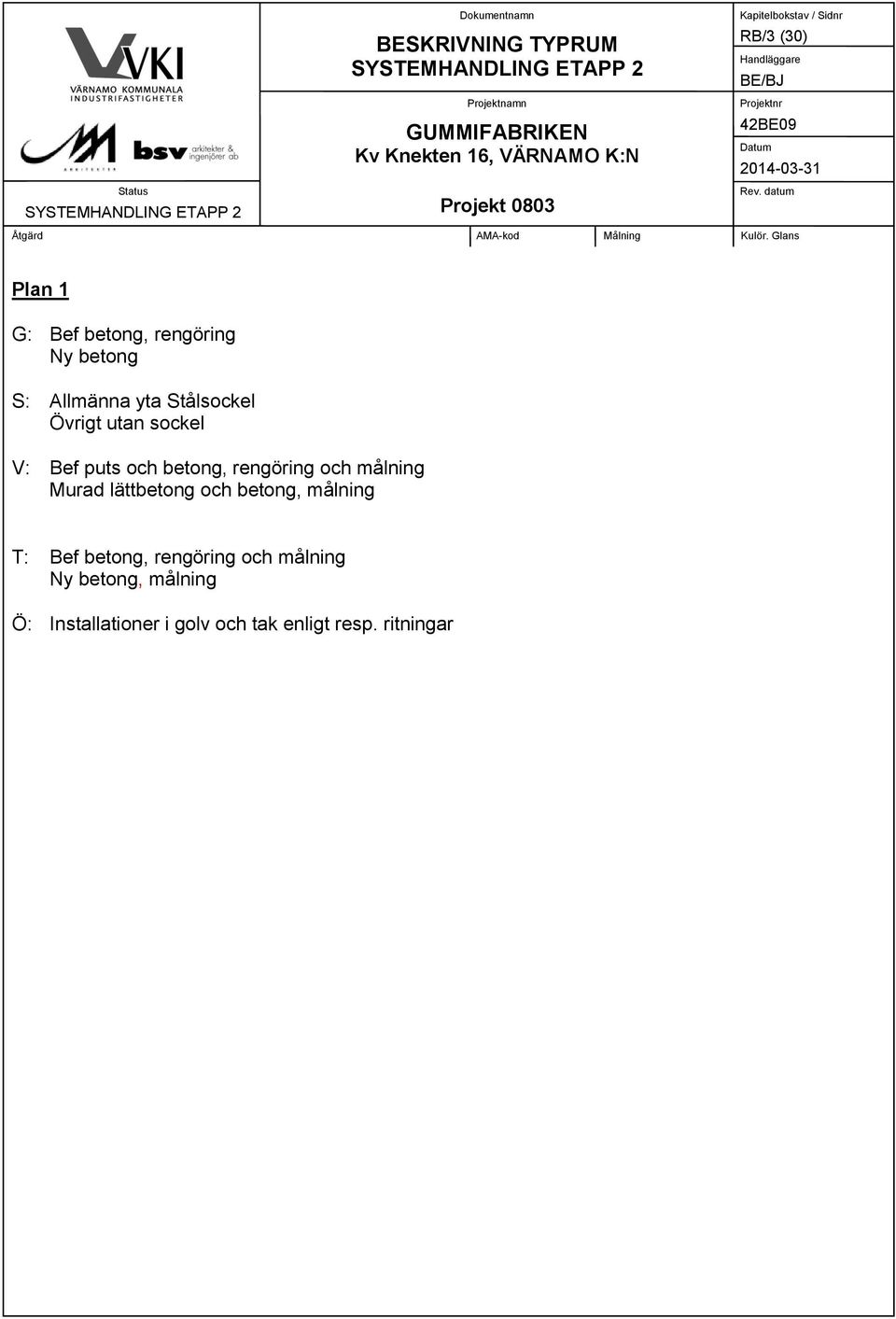

3 RB/3 (30) Plan 1 G: Bef betong, rengöring Ny betong S: Allmänna yta Stålsockel Övrigt utan sockel V: Bef puts och betong, rengöring och målning Murad lättbetong och betong, målning T: Bef betong, rengöring och målning Ny betong, målning Ö: Installationer i golv och tak enligt resp. ritningar

4 RB/4 (30) Plan 2-3 Entréhall V: Bef fasadtegel, rengöring Pelare av limträelement, 500x500 T: TRP-plåt, absorbenter Glastak lägre del mot Atrium. Balkar av limträelement, 500x500 Ö: Glaspartier Karuselldörr, entrédörr Blockstenstrappa/gradänger. Trapphus plan 2-5 V: Ny puts, målning Pelare av betong T: TRP-plåt, absorbenter Balkar av stål, betongbjälklag Ö: Prefab betongtrappor, tillhandahålls av B. Stålräcken, lackas. Blockstenstrappa/gradänger.

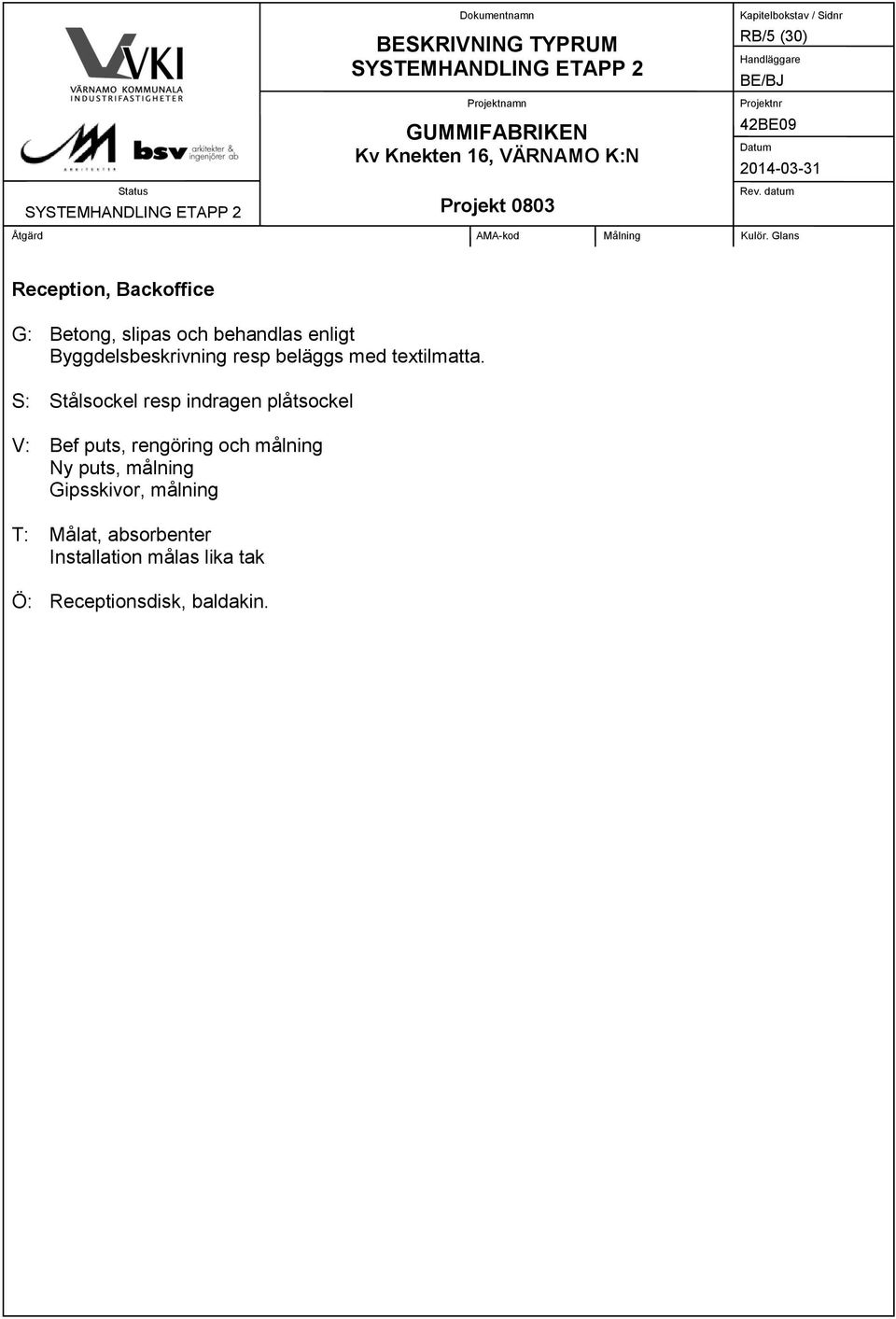

5 RB/5 (30) Reception, Backoffice resp beläggs med textilmatta. resp indragen plåtsockel Ny puts, målning Ö: Receptionsdisk, baldakin.

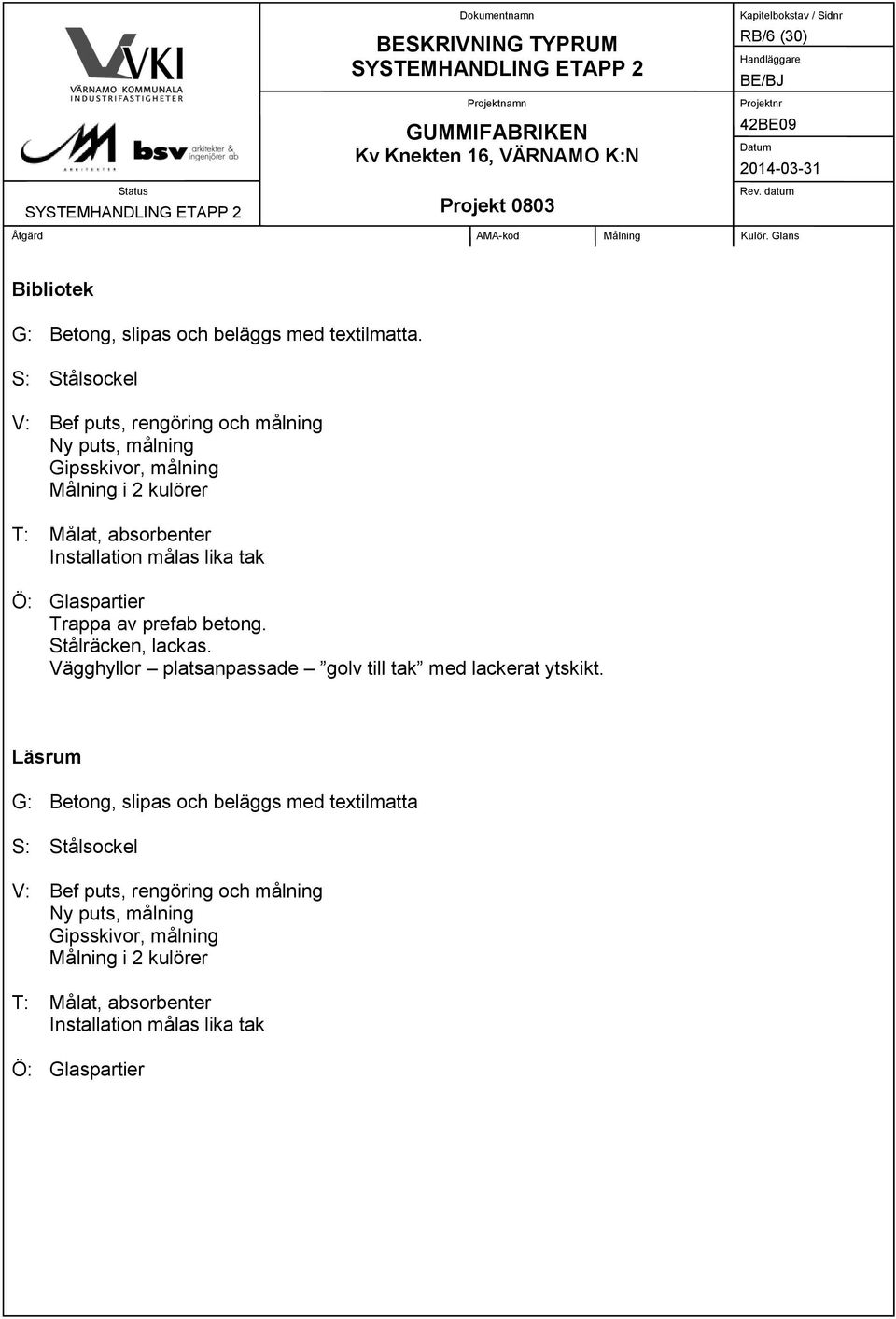

6 RB/6 (30) Bibliotek G: Betong, slipas och beläggs med textilmatta. Ny puts, målning Målning i 2 kulörer Ö: Glaspartier Trappa av prefab betong. Stålräcken, lackas. Vägghyllor platsanpassade golv till tak med lackerat ytskikt. Läsrum G: Betong, slipas och beläggs med textilmatta Ny puts, målning Målning i 2 kulörer Ö: Glaspartier

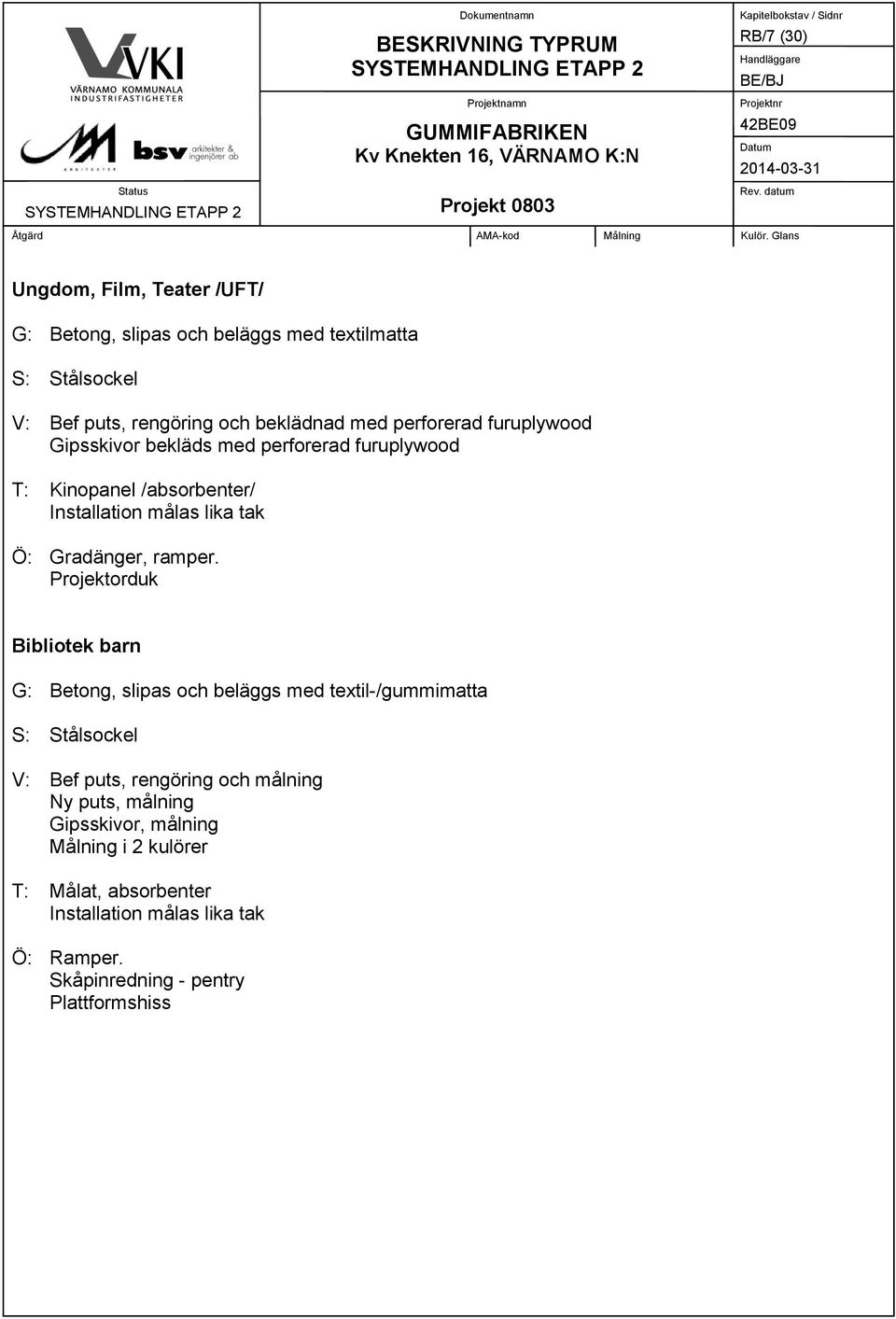

7 RB/7 (30) Ungdom, Film, Teater /UFT/ G: Betong, slipas och beläggs med textilmatta V: Bef puts, rengöring och beklädnad med perforerad furuplywood Gipsskivor bekläds med perforerad furuplywood T: Kinopanel /absorbenter/ Ö: Gradänger, ramper. Projektorduk Bibliotek barn G: Betong, slipas och beläggs med textil-/gummimatta Ny puts, målning Målning i 2 kulörer Ö: Ramper. Skåpinredning - pentry Plattformshiss

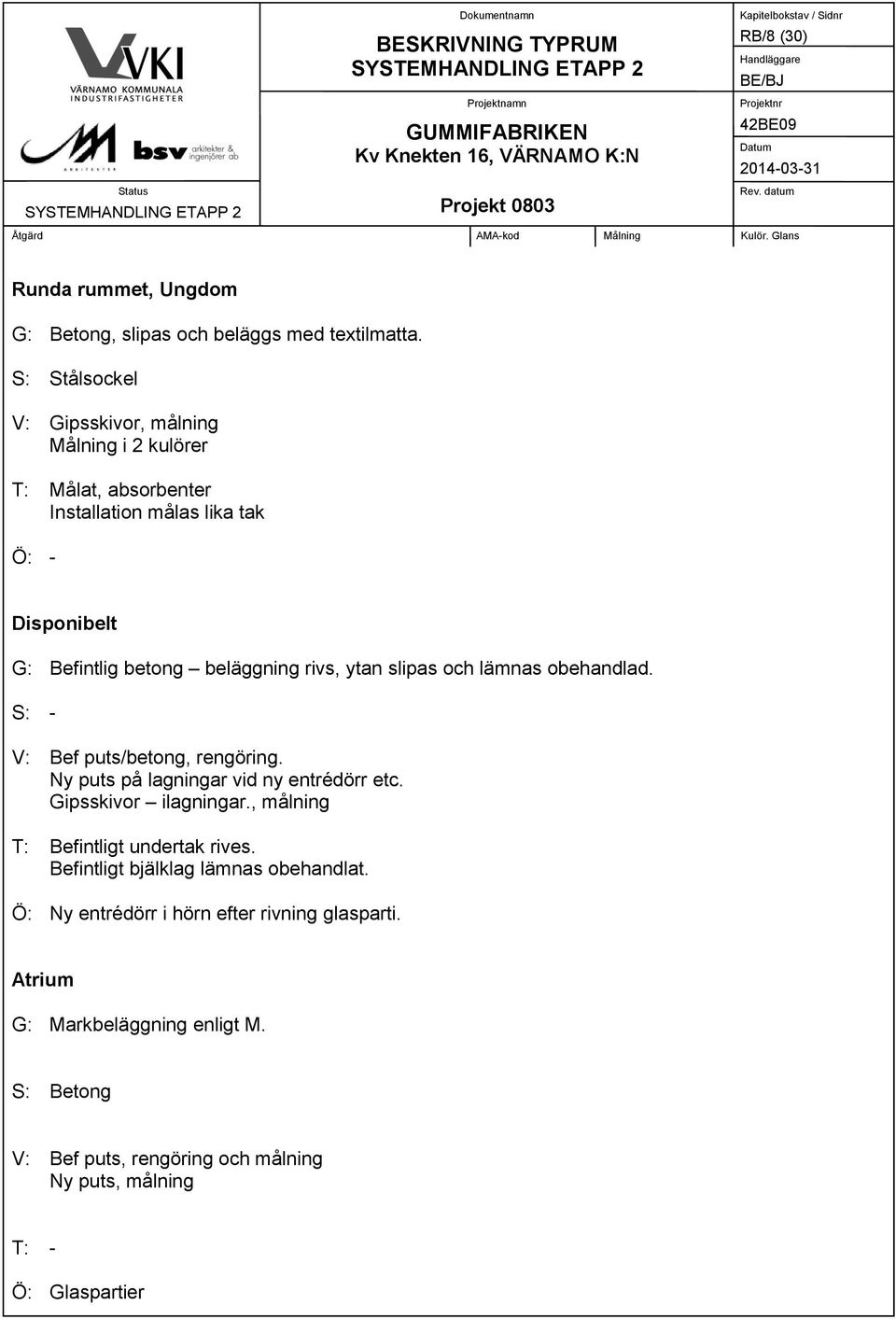

8 RB/8 (30) Runda rummet, Ungdom G: Betong, slipas och beläggs med textilmatta. V: Målning i 2 kulörer Ö: - Disponibelt G: Befintlig betong beläggning rivs, ytan slipas och lämnas obehandlad. S: - V: Bef puts/betong, rengöring. Ny puts på lagningar vid ny entrédörr etc. Gipsskivor ilagningar., målning T: Befintligt undertak rives. Befintligt bjälklag lämnas obehandlat. Ö: Ny entrédörr i hörn efter rivning glasparti. Atrium G: Markbeläggning enligt M. S: Betong Ny puts, målning T: - Ö: Glaspartier

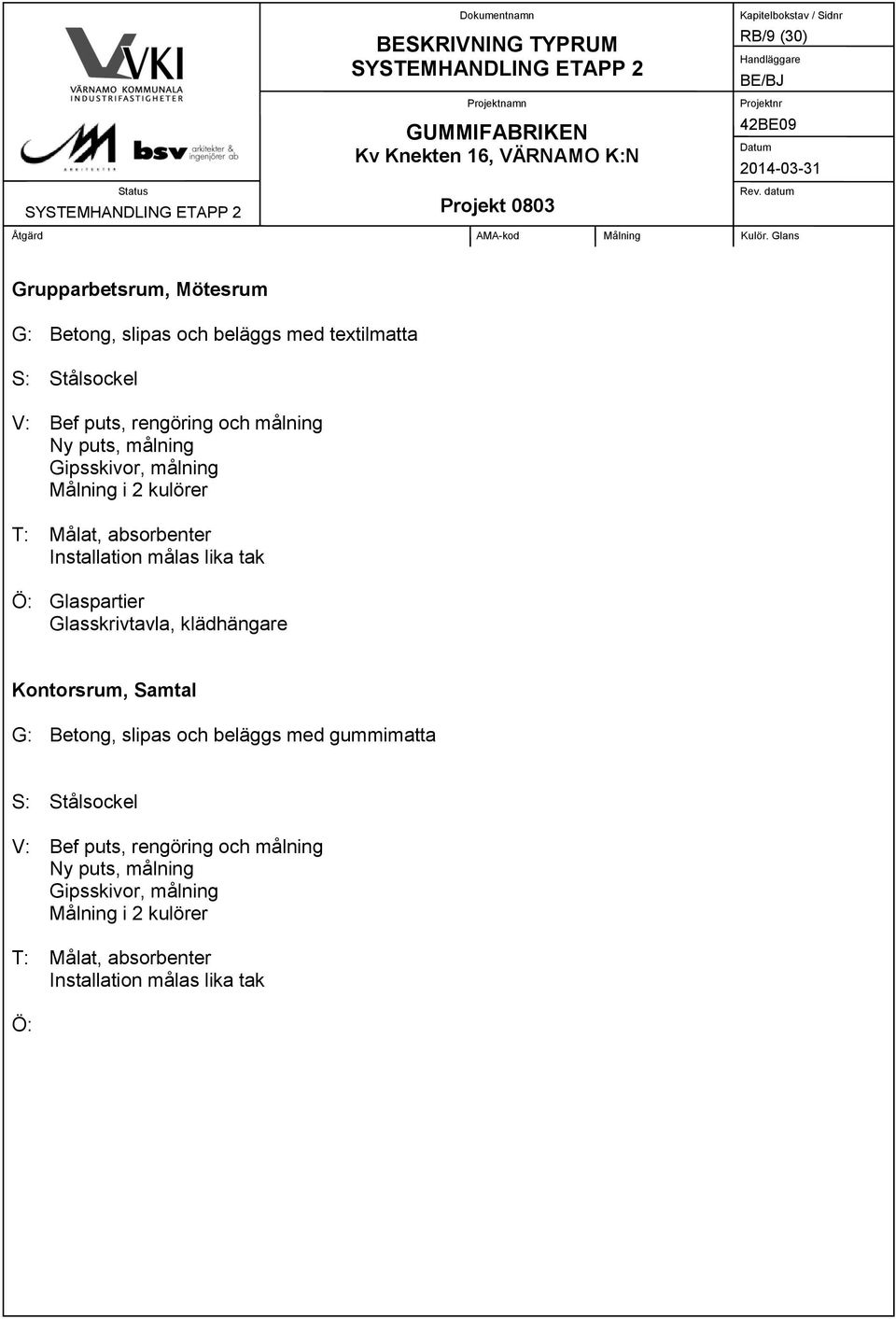

9 RB/9 (30) Grupparbetsrum, Mötesrum G: Betong, slipas och beläggs med textilmatta Ny puts, målning Målning i 2 kulörer Ö: Glaspartier Glasskrivtavla, klädhängare Kontorsrum, Samtal G: Betong, slipas och beläggs med gummimatta Ny puts, målning Målning i 2 kulörer Ö:

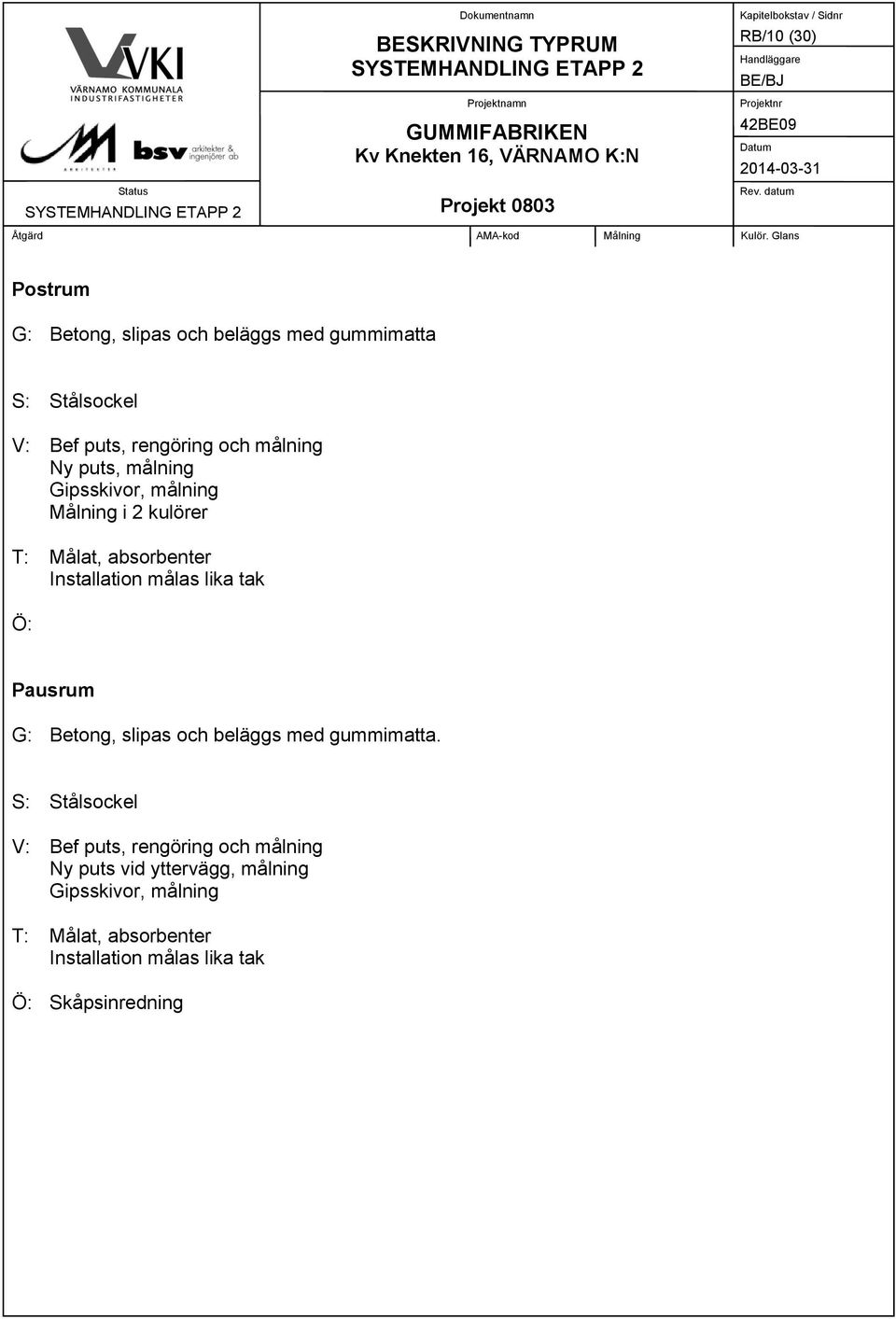

10 RB/10 (30) Postrum G: Betong, slipas och beläggs med gummimatta Ny puts, målning Målning i 2 kulörer Ö: Pausrum G: Betong, slipas och beläggs med gummimatta. Ny puts vid yttervägg, målning Ö: Skåpsinredning

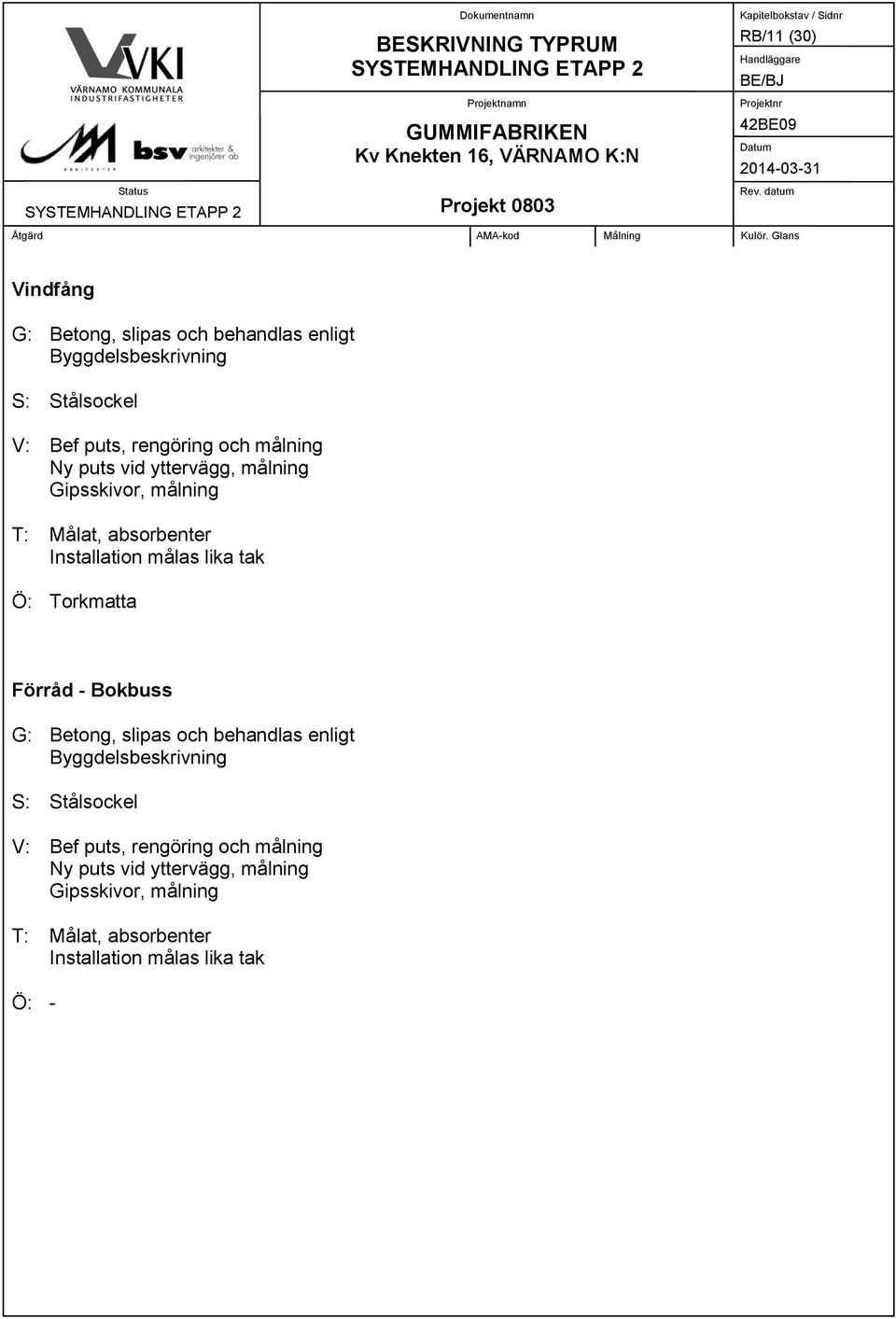

11 RB/11 (30) Vindfång Ny puts vid yttervägg, målning Ö: Torkmatta Förråd - Bokbuss Ny puts vid yttervägg, målning Ö: -

12 RB/12 (30) Varumottagning Ny puts vid yttervägg, målning Ö: Port Miljörum Ny puts vid innervägg, målning Ö: Komprimator för pappersavfall.

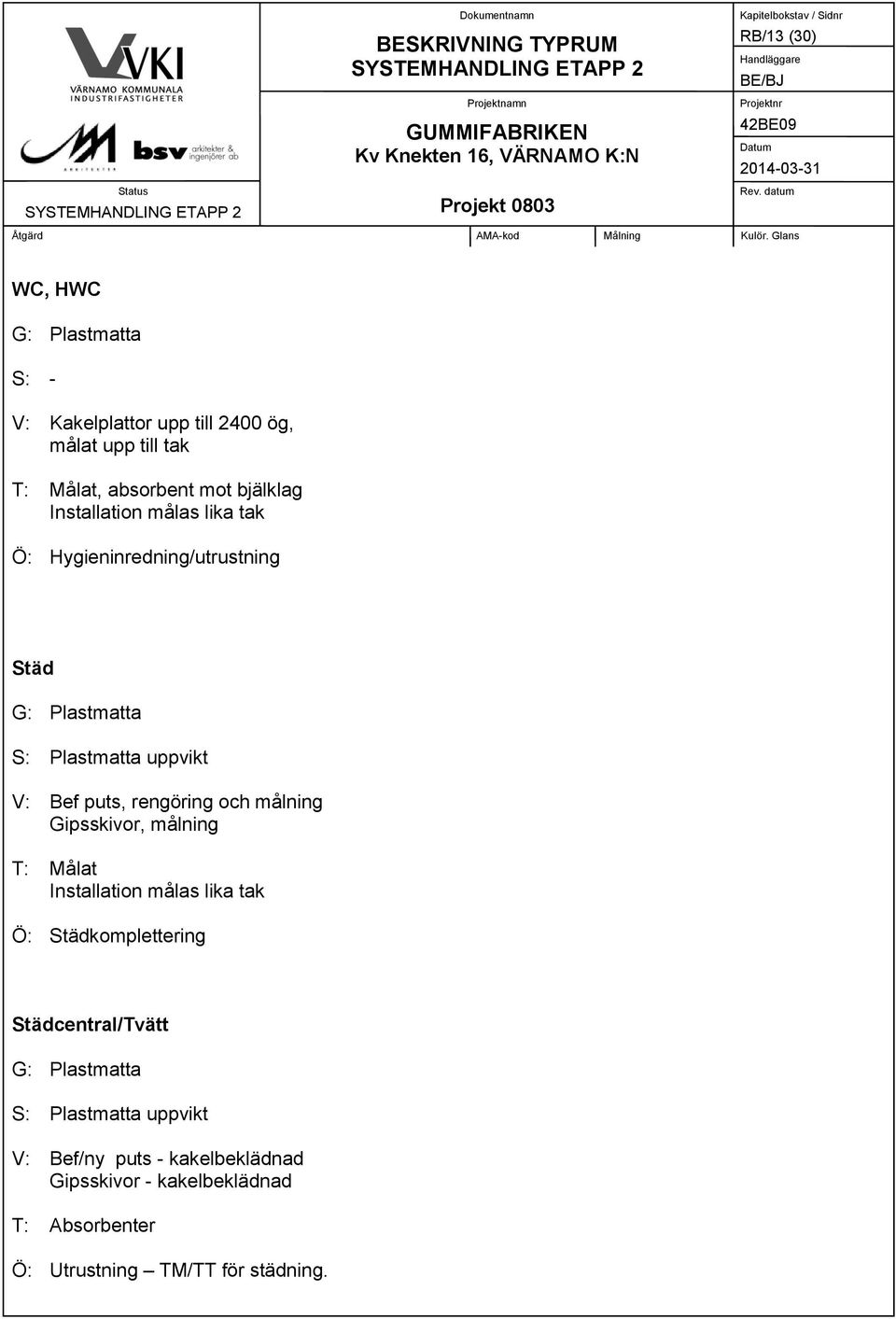

13 RB/13 (30) WC, HWC G: Plastmatta S: - V: Kakelplattor upp till 2400 ög, målat upp till tak T: Målat, absorbent mot bjälklag Ö: Hygieninredning/utrustning Städ G: Plastmatta S: Plastmatta uppvikt T: Målat Ö: Städkomplettering Städcentral/Tvätt G: Plastmatta S: Plastmatta uppvikt V: Bef/ny puts - kakelbeklädnad Gipsskivor - kakelbeklädnad T: Absorbenter Ö: Utrustning TM/TT för städning.

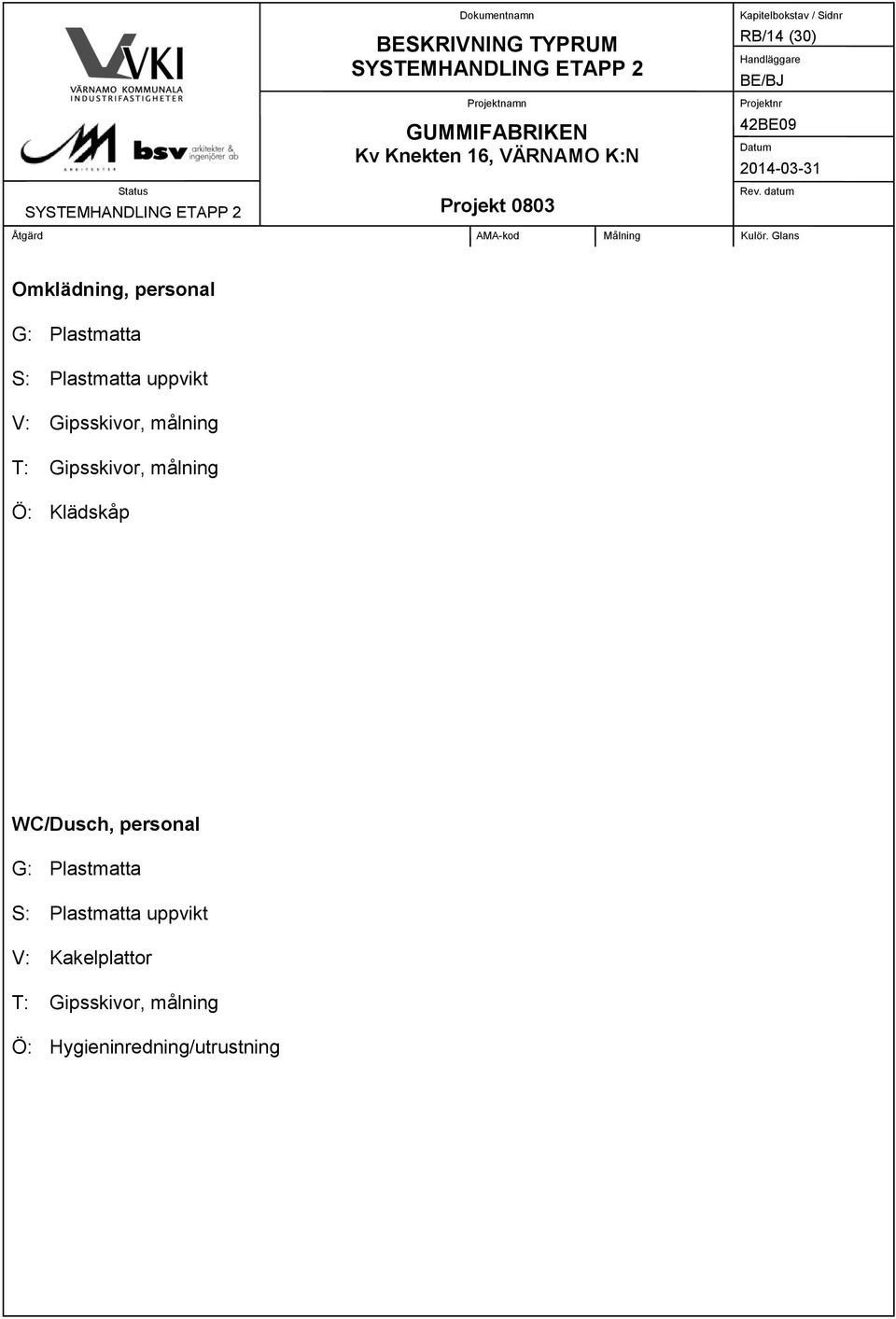

14 RB/14 (30) Omklädning, personal G: Plastmatta S: Plastmatta uppvikt V: T: Ö: Klädskåp WC/Dusch, personal G: Plastmatta S: Plastmatta uppvikt V: Kakelplattor T: Ö: Hygieninredning/utrustning

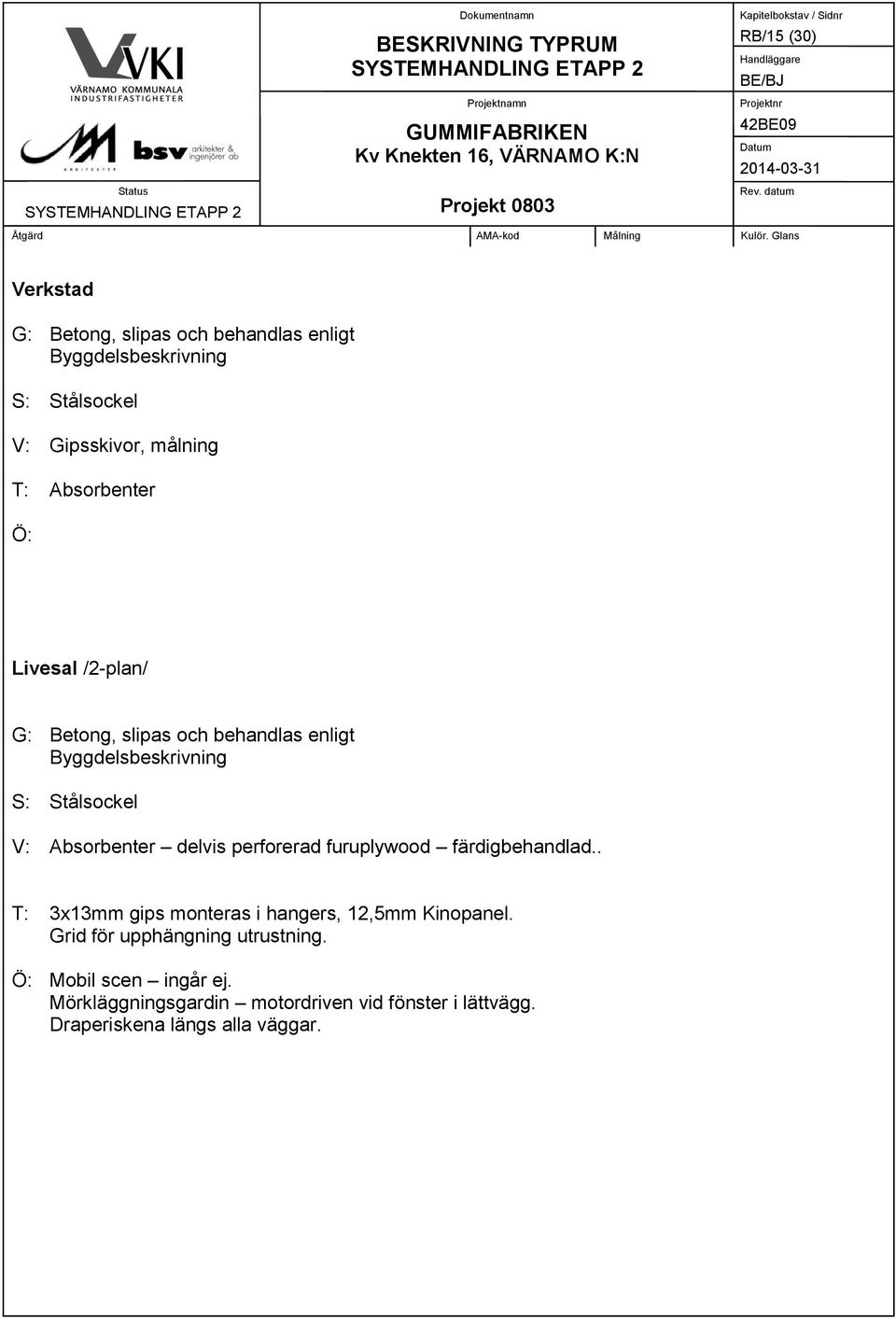

15 RB/15 (30) Verkstad V: T: Absorbenter Ö: Livesal /2-plan/ V: Absorbenter delvis perforerad furuplywood färdigbehandlad.. T: 3x13mm gips monteras i hangers, 12,5mm Kinopanel. Grid för upphängning utrustning. Ö: Mobil scen ingår ej. Mörkläggningsgardin motordriven vid fönster i lättvägg. Draperiskena längs alla väggar.

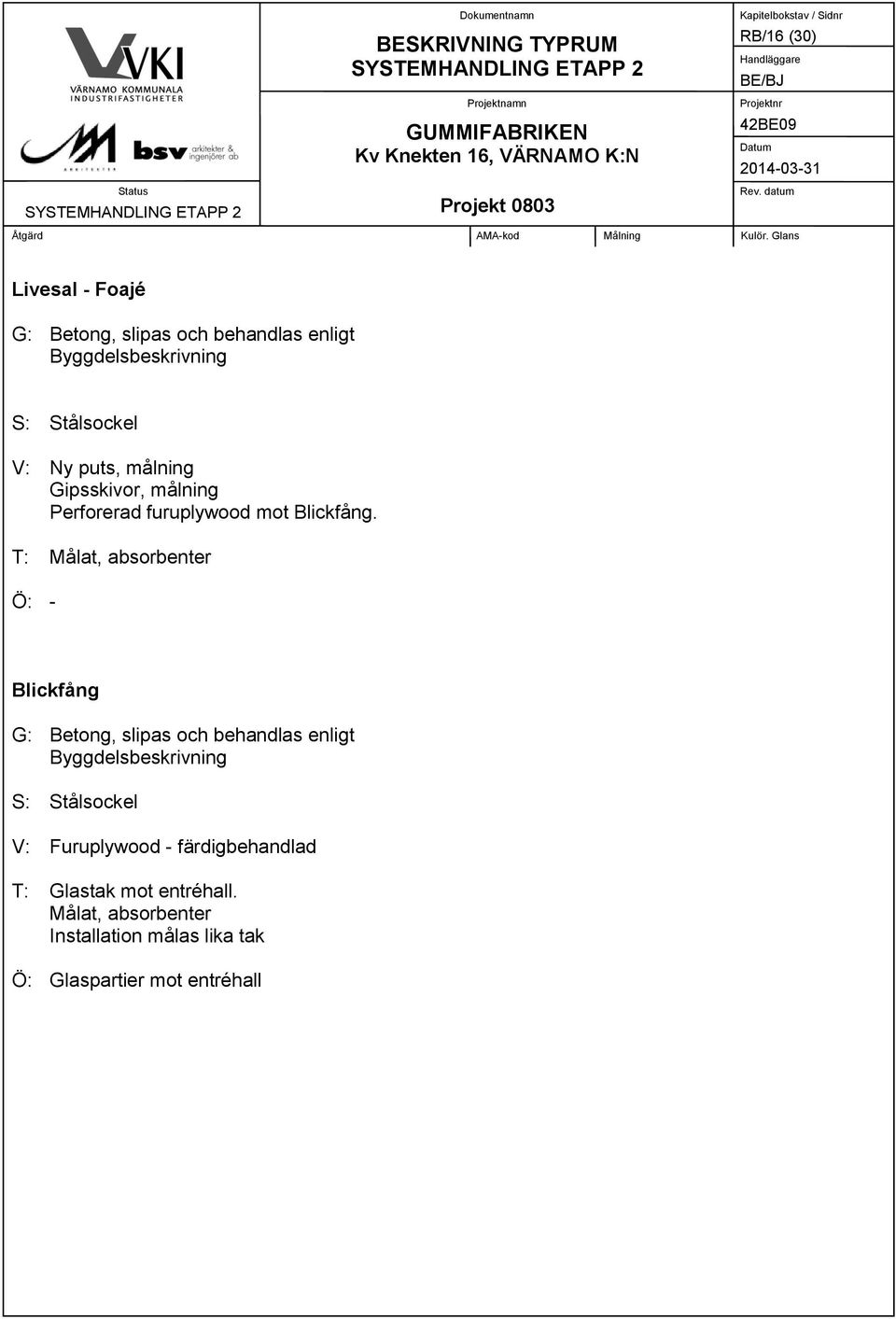

16 RB/16 (30) Livesal - Foajé V: Ny puts, målning Perforerad furuplywood mot Blickfång. Ö: - Blickfång V: Furuplywood - färdigbehandlad T: Glastak mot entréhall. Målat, absorbenter Ö: Glaspartier mot entréhall

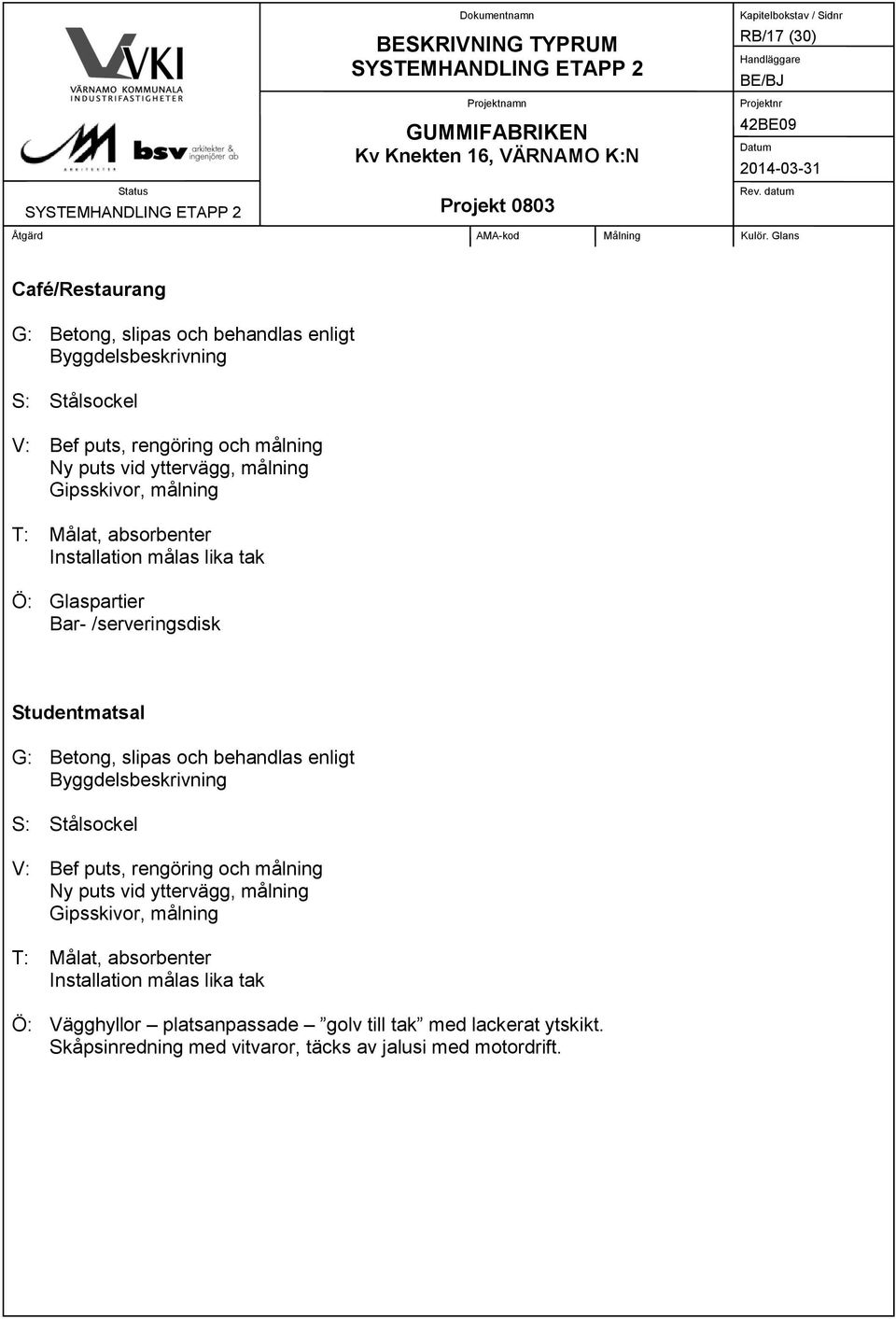

17 RB/17 (30) Café/Restaurang Ny puts vid yttervägg, målning Ö: Glaspartier Bar- /serveringsdisk Studentmatsal Ny puts vid yttervägg, målning Ö: Vägghyllor platsanpassade golv till tak med lackerat ytskikt. Skåpsinredning med vitvaror, täcks av jalusi med motordrift.

18 RB/18 (30) Restaurangkök, Diskrum, Beredning o d G: Massagolv S: Massa V: Murverk av lättbetong, puts, tätskikt, kakelplattor Kyl- och frysrumselement T: Hygienundertak Ö: Inredning/utrustning enligt kökshandling Kylrum G: Massagolv S: Massa V: Kylrumselement T: Kylrumselement Ö: Inredning/utrustning enligt kökshandling Frysrum G: Frysrumselement belagt försänkning i betong S: Massafog V: Frysrumselement T: Frysrumselement Ö: Inredning/utrustning enligt kökshandling

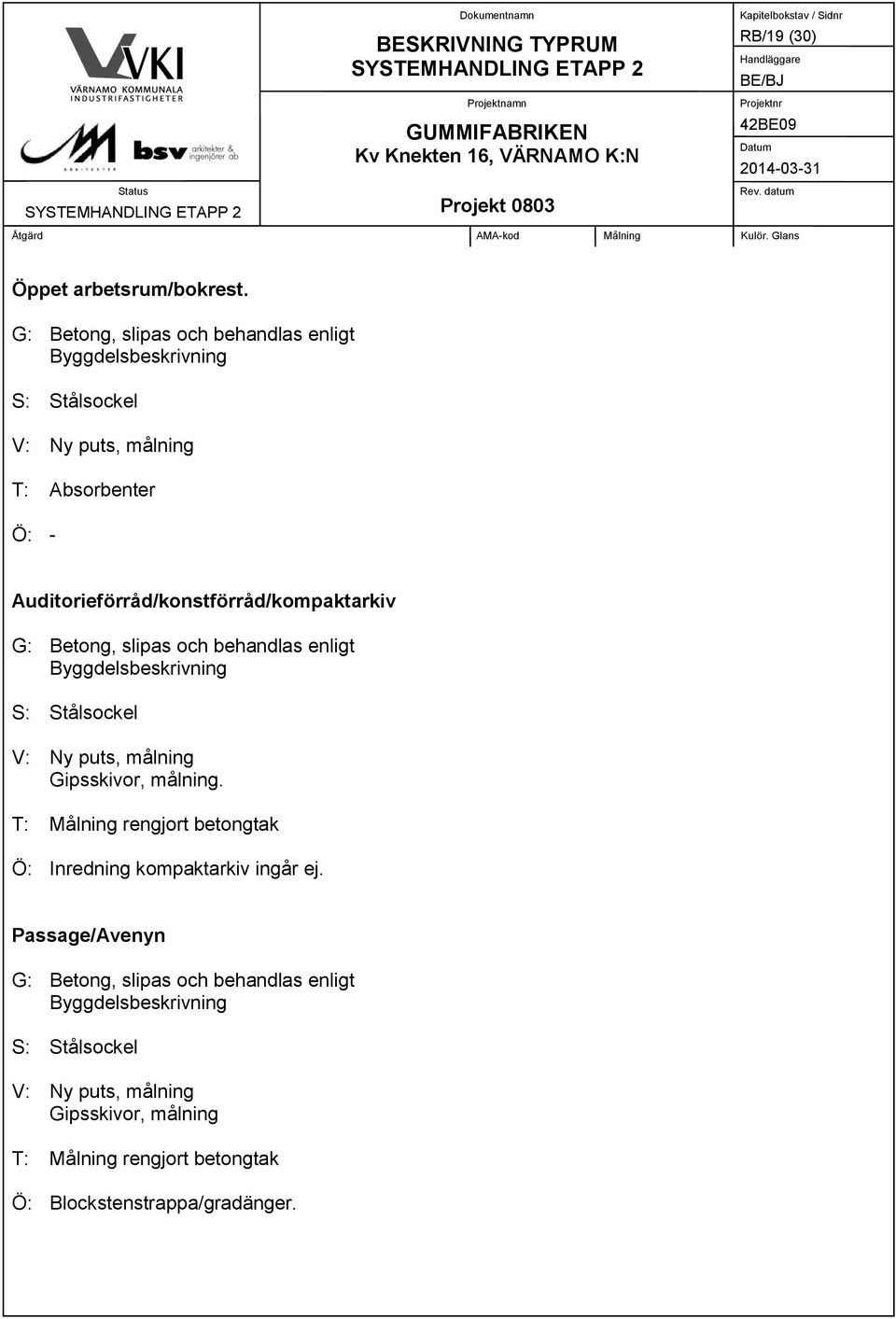

19 RB/19 (30) Öppet arbetsrum/bokrest. V: Ny puts, målning T: Absorbenter Ö: - Auditorieförråd/konstförråd/kompaktarkiv V: Ny puts, målning. T: Målning rengjort betongtak Ö: Inredning kompaktarkiv ingår ej. Passage/Avenyn V: Ny puts, målning T: Målning rengjort betongtak Ö: Blockstenstrappa/gradänger.

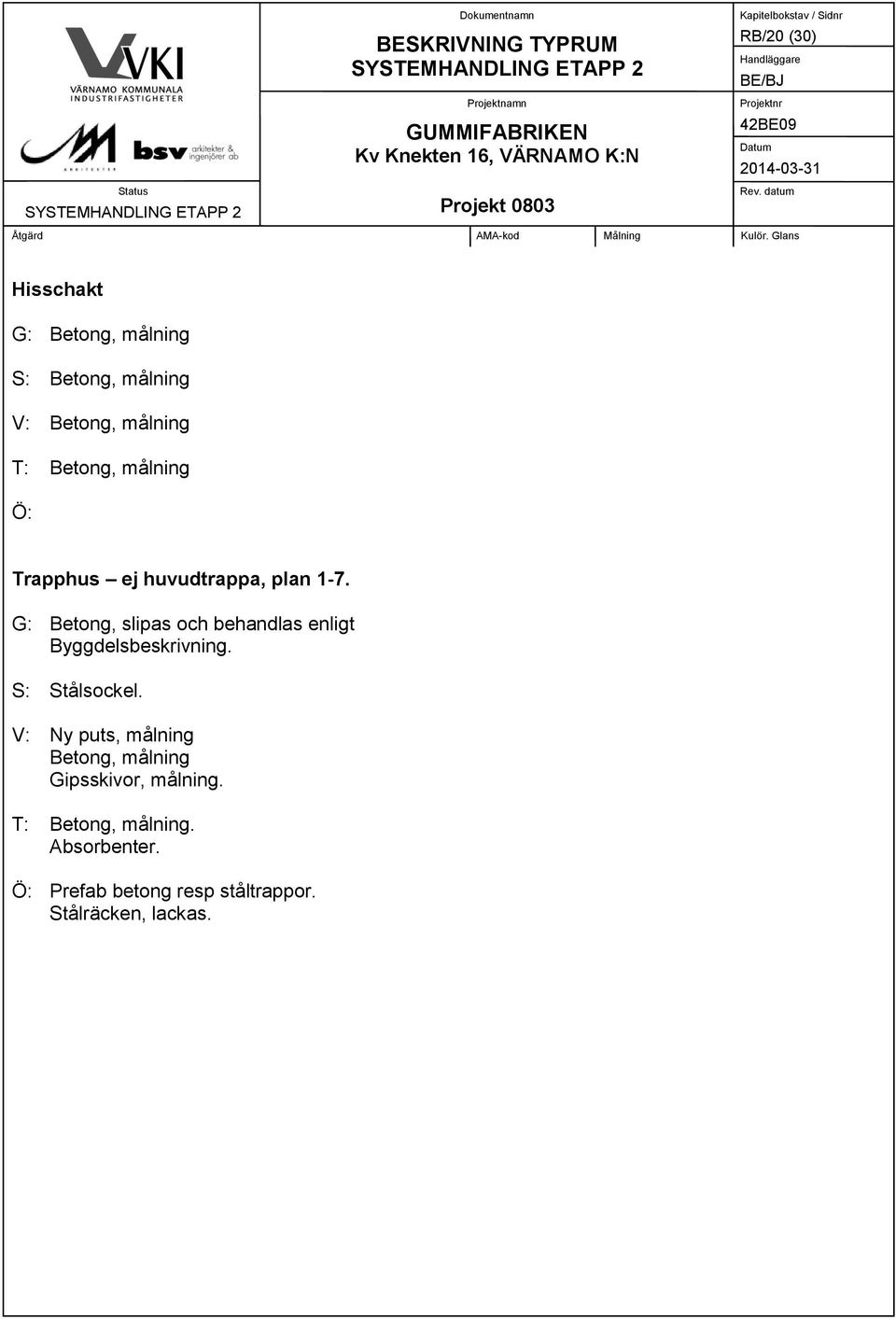

20 RB/20 (30) Hisschakt G: Betong, målning S: Betong, målning V: Betong, målning T: Betong, målning Ö: Trapphus ej huvudtrappa, plan V: Ny puts, målning Betong, målning. T: Betong, målning. Absorbenter. Ö: Prefab betong resp ståltrappor. Stålräcken, lackas.

21 RB/21 (30) Plan 4-7 Auditorium G: Trägolv limmad parkett på plywood/stegljuddämpande skikt.. Uppbyggnad med tilluftsinblåsning under gradänggolv. Parkett övre del samt balkoger plan 5. Scengolv av plank V: Furuplywood, färdigbehandlad. Teknikbalkong och grid förses med textil. Bakvägg parkett och balkong förses med ribbverk av furu. Front- och undersida balkonger bekläds med furuplywood. T: Absorbenter Ö: Teknikbalkong plan 6: Betongbjälklag, slipas och beläggs med gummimatta Teknikbalkong plan 7: Grid av gallerdurk, parkettvind-gridbjälklag. OBS! Heltäckande över scen plan 7. Uppbyggnad scen och gradänger enligt akustik-/konstruktionshandling. Ståltrappa plan 5-7. Brandridåer 3st. Scen samt 2st vid bakre utrymningsdörrar. Foajé G: Trägolv limmad parkett på betong V: Furuplywood, färdigbehandlad T: Absorbenter Ö: Glaspartier Ståltrappor inklädda med furuplywood, färdigbehandlad. Servering plan 4 skåpsinrede mm enligt kökshandling.

22 RB/22 (30)

23 RB/23 (30) WC, HWC G: Plastmatta S: Uppvikt plastmatta. V: Kakelplattor upp till 2400 ög, målat upp till tak T: Målat, absorbent mot bjälklag Ö: Hygieninredning/utrustning WC/Dusch, HWC/Dusch G: Plastmatta S: Plastmatta uppvikt V: Kakelplattor upp till 2400 ög, målat till tak T: Ö: Hygieninredning/utrustning

24 RB/24 (30) Loger Ny puts, målning Gipsskivor målning Målning i 2 kulörer Ö: - Städ G: Plastmatta S: Uppvikt plastmatta T: Målat Ö: Städkomplettering

25 RB/25 (30) Fläktrum för Livesal G: Plastmatta S: Plastmatta uppvikt V: Betong målat upp till tak T: TRP-plåt Ö: - Teknikcentrum/Mat/Lab V: Ny puts, målning Ö: Inredning laboratorieändamål. Scen med ridå. Artistcafé/Pentry V: Ny puts, målning Ö: Pentryinredning

26 RB/26 (30) Avställningsplats/Nätavskild avställningsplats V: Ny puts, målning Ö: Nätavskiljning. Biosalong 1-3 G: Betonggolv Uppbyggnad lika gradänger i Auditorium. Spacklad yta. Ytbeläggning utförs av Sv Bio. Ridåplanka. h=100mm V: Baffelvägg. Väggabsorbenter för ljudreglering monteras av Sv Bio. T: Yttertak av stålplåt Undertak typ Ecophon svart, med dolt bärverk svart. Ö: Ventilationsgaller integreras i gradänger etc. Räcken/handledare av stål, lackerade.

27 RB/27 (30) Slussar 1-3 G: Betonggolv Uppbyggnad lika gradänger i Auditorium. Spacklad yta. Ytbeläggning utförs av Sv Bio. h=100mm V: Lättelement med lackerat ytskikt. T: Yttertak av stålplåt Undertak typ Ecophon svart, med dolt bärverk svart. Ö: Räcken/handledare av stål, lackerade. Foajé /allmän Foajé, godis och biljettkassa/ Ramper till slussar uppbyggnad lika gradänger i Auditorium h=100mm. V: Lättelement med lackerat ytskikt. Ny puts, målning Målning i 2 kulörer T: Yttertak av stålplåt Absorbenter /träullsskivor monterade dikt an mot yttertak/ Ö: Räcken/handledare av stål, lackerade.

28 RB/28 (30) Pentry h=100mm. V: Ny puts, målning T: Yttertak av stålplåt Undertak typ Ecophon med dolt bärverk. Ö: Inredning Fläktrum G: Plastmatta S: Plastmatta uppvikt V: Lättelement med lackerat ytskikt. Stålstomme, målad. T: TRP-plåt Ö: Trapphus plan 5-yttertak G: Gallerdurk S: - V: Ny puts, målning Betong, målning. T: Uppbyggnad å yttertak. Ö: Prefab ståltrappor. Stålräcken, lackas.

29 RB/29 (30) Utpassage h=100mm. V: Ny puts, målning T: Yttertak av stålplåt Undertak typ Ecophon med dolt bärverk. Ö: Prefab ståltrappor. Stålräcken, lackas. Frd h=100mm. V: Ny puts, målning T: Yttertak av stålplåt Undertak typ Ecophon med dolt bärverk. Ö: Passage h=100mm. V: Ny puts, målning T: Yttertak av stålplåt Undertak typ Ecophon med dolt bärverk. Ö:

30 RB/30 (30) Kontor h=100mm. V: Ny puts, målning T: Yttertak av stålplåt Undertak typ Ecophon med dolt bärverk. Ö:
