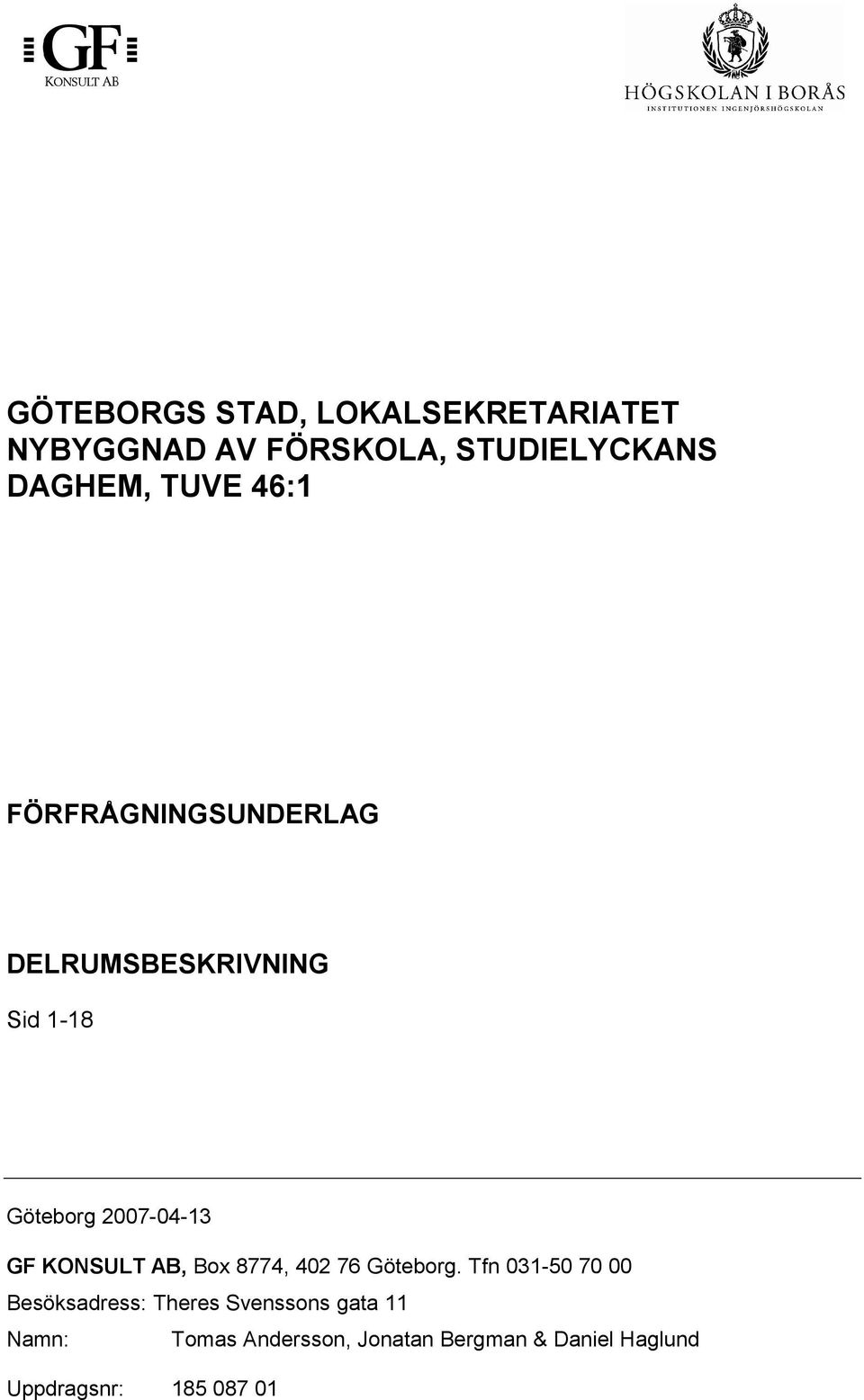

1 GÖTEBORGS STAD, LOKALSEKRETARIATET NYBYGGNAD AV FÖRSKOLA, STUDIELYCKANS DAGHEM, TUVE 46:1 FÖRFRÅGNINGSUNDERLAG DELRUMSBESKRIVNING Sid 1-18 Göteborg GF KONSULT AB, Box 8774, Göteborg. Tfn Besöksadress: Theres Svenssons gata 11 Namn: Tomas Andersson, Jonatan Bergman & Daniel Haglund Uppdragsnr:

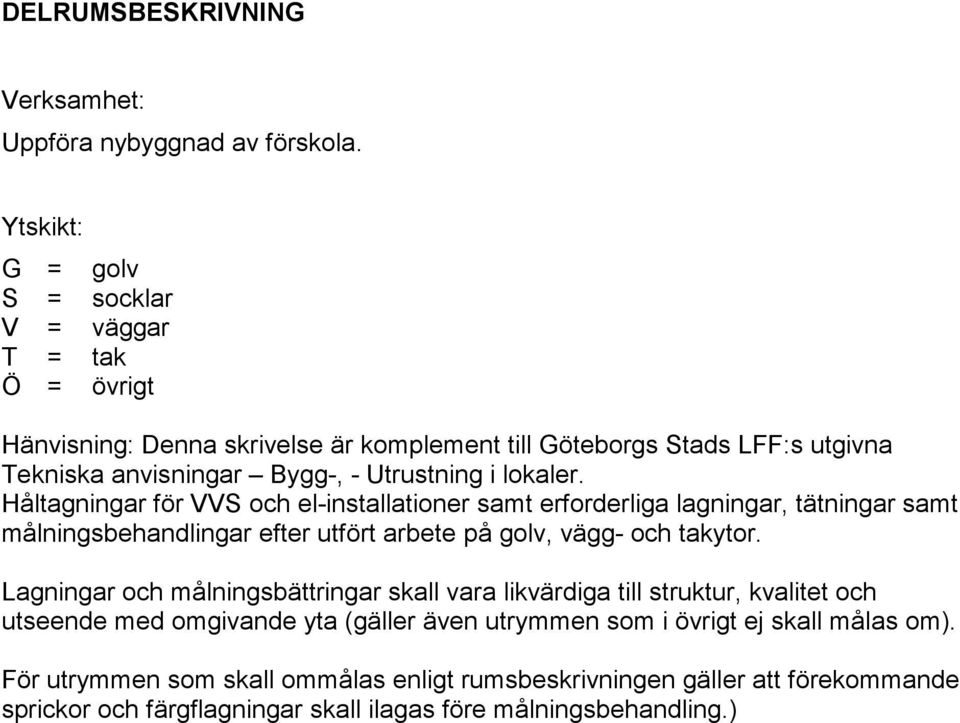

2 DELRUMSBESKRIVNING Verksamhet: Uppföra nybyggnad av förskola. Ytskikt: G = golv S = socklar V = väggar T = tak Ö = övrigt Hänvisning: Denna skrivelse är komplement till Göteborgs Stads LFF:s utgivna Tekniska anvisningar Bygg-, - Utrustning i lokaler. Håltagningar för VVS och el-installationer samt erforderliga lagningar, tätningar samt målningsbehandlingar efter utfört arbete på golv, vägg- och takytor. Lagningar och målningsbättringar skall vara likvärdiga till struktur, kvalitet och utseende med omgivande yta (gäller även utrymmen som i övrigt ej skall målas om). För utrymmen som skall ommålas enligt rumsbeskrivningen gäller att förekommande sprickor och färgflagningar skall ilagas före målningsbehandling.)

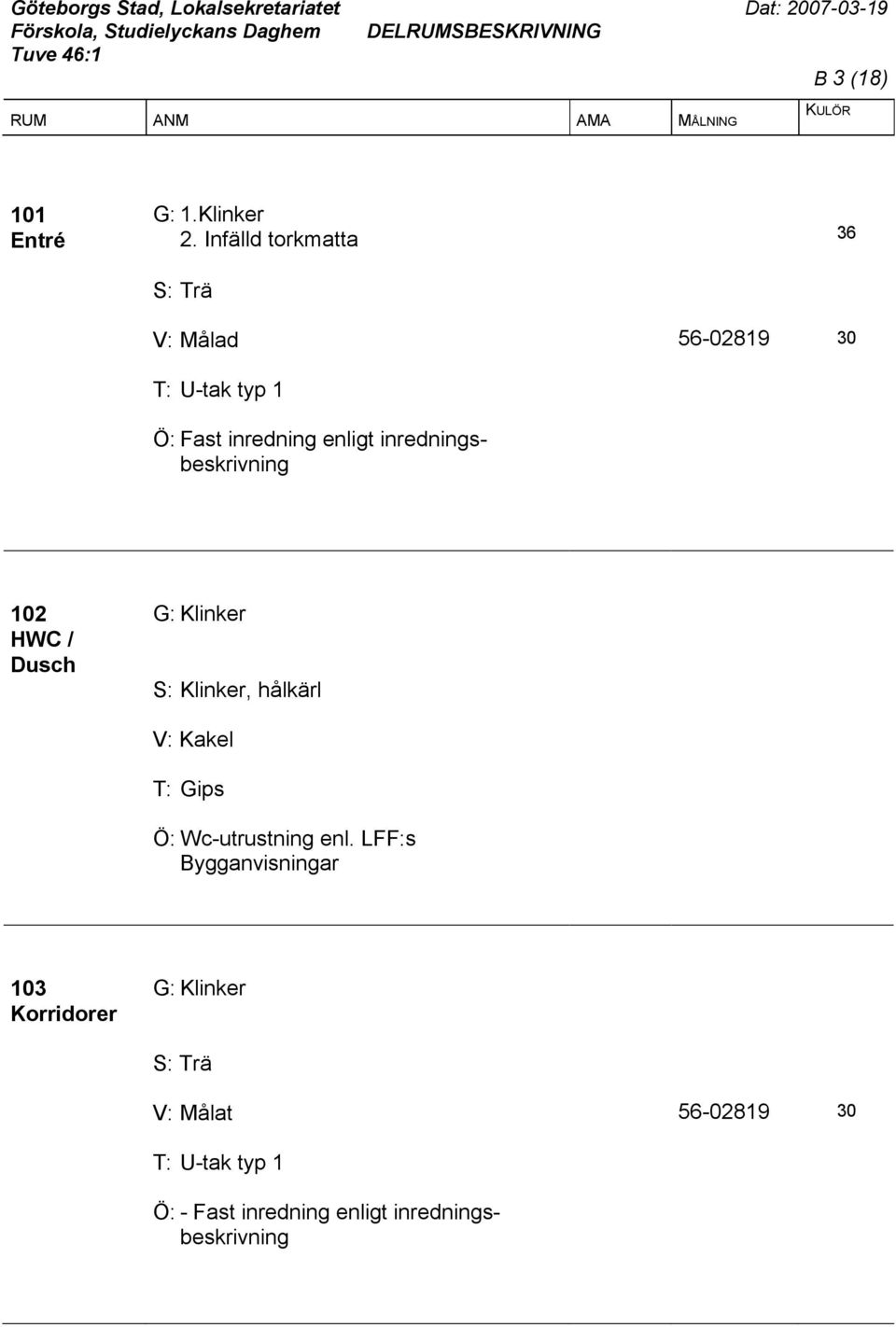

3 B 3 (18) 101 Entré G: 1.Klinker 2. Infälld torkmatta 36 V: Målad HWC / Dusch G: Klinker S: Klinker, hålkärl V: Kakel T: Gips Ö: Wc-utrustning enl. LFF:s Bygganvisningar 103 Korridorer G: Klinker V: Målat Ö: - Fast inredning enligt inredningsbeskrivning

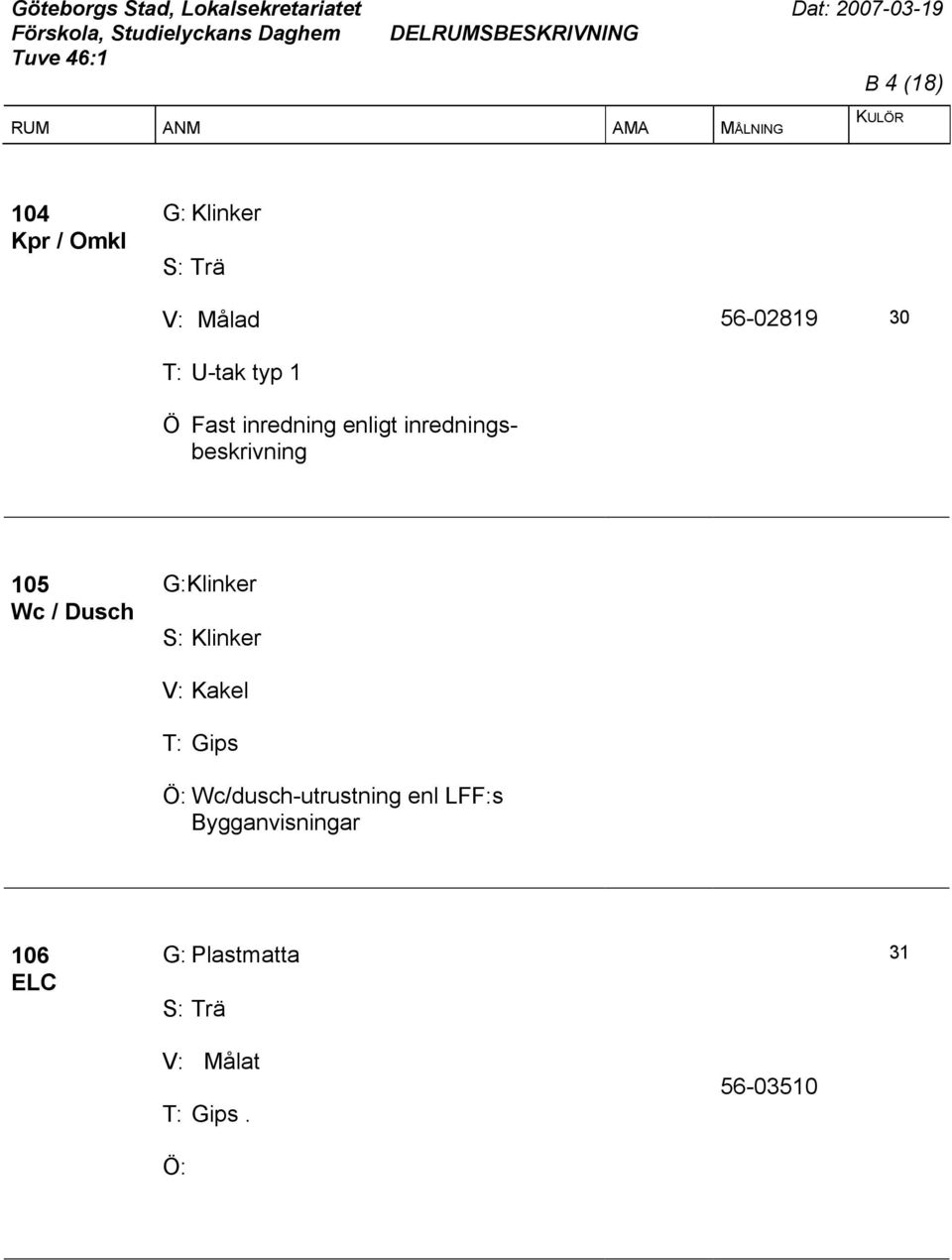

4 B 4 (18) 104 Kpr / Omkl G: Klinker V: Målad Ö Fast inredning enligt inredningsbeskrivning 105 Wc / Dusch G:Klinker S: Klinker V: Kakel T: Gips Ö: Wc/dusch-utrustning enl LFF:s Bygganvisningar 106 ELC V: Målat T: Gips Ö:

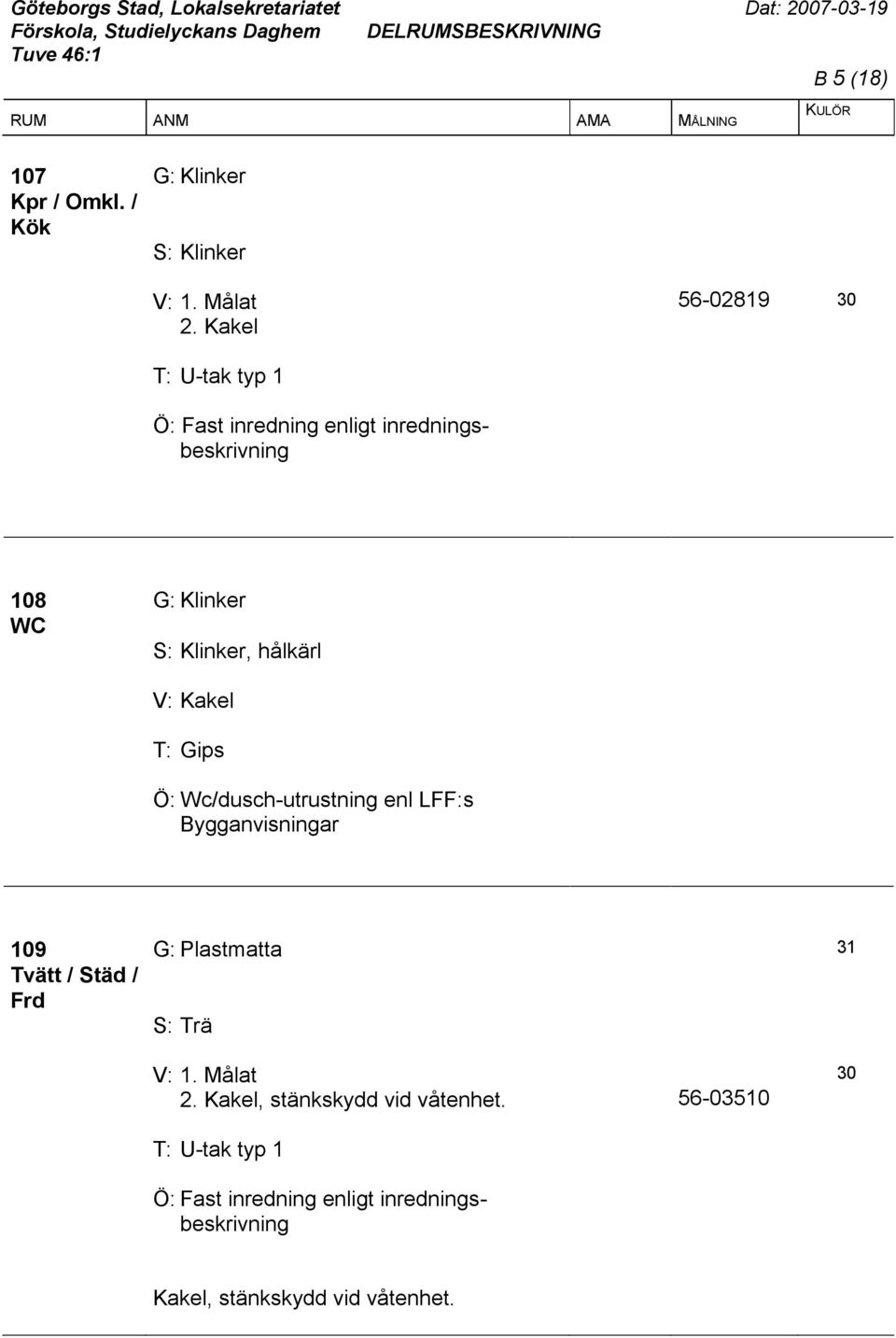

5 B 5 (18) 107 Kpr / Omkl. / Kök G: Klinker S: Klinker V: 1. Målat 2. Kakel WC G: Klinker S: Klinker, hålkärl V: Kakel T: Gips Ö: Wc/dusch-utrustning enl LFF:s Bygganvisningar 109 Tvätt / Städ / Frd V: 1. Målat 2. Kakel, stänkskydd vid våtenhet Kakel, stänkskydd vid våtenhet.

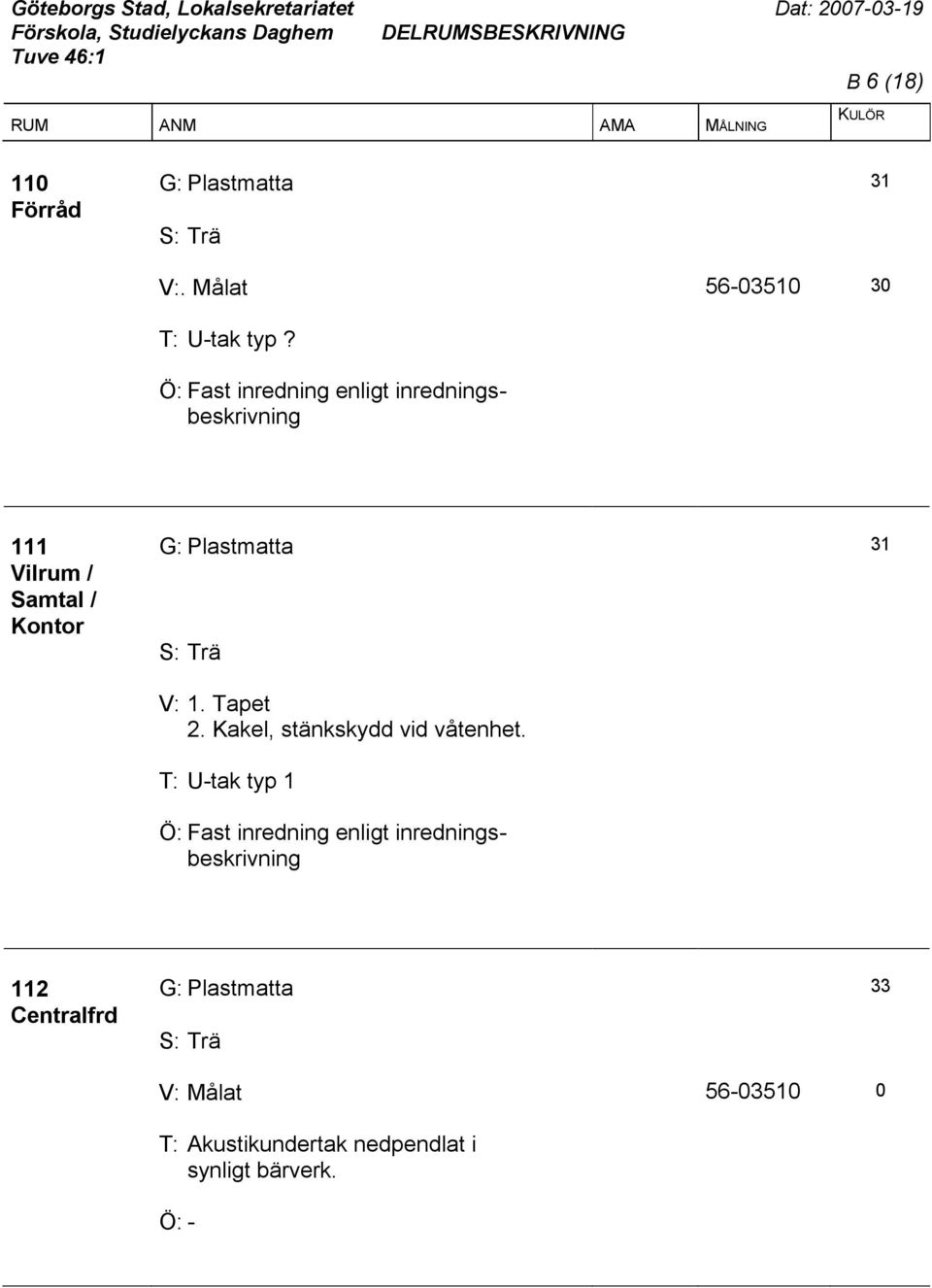

6 B 6 (18) 110 Förråd V:. Målat T: U-tak typ? 111 Vilrum / Samtal / Kontor V: 1. Tapet 2. Kakel, stänkskydd vid våtenhet. 112 Centralfrd G: Plastmatta 33 V: Målat T: Akustikundertak nedpendlat i synligt bärverk. Ö: -

7 B 7 (18) 113 Data / Kop. V: Målat Personal V: 1. Tapet 2. Kakel, stänkskydd vid våtenhet. 115 Disk G: Klinker, fall mot golvbrunn S: Klinker, hålkärl V: Kakel T: U-tak typ 2 Ö: Fast utrustning enl. Kökshandling 116 Kök G: Lika 115 S: Lika 115 V: Lika 115 T: Lika 115

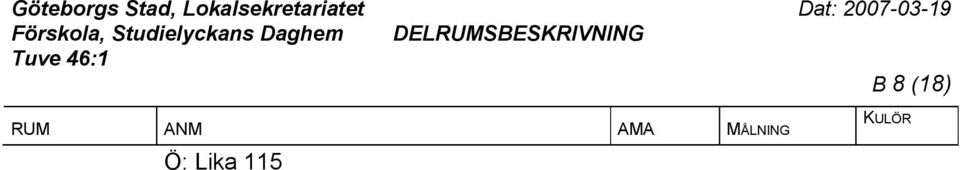

8 B 8 (18) Ö: Lika 115

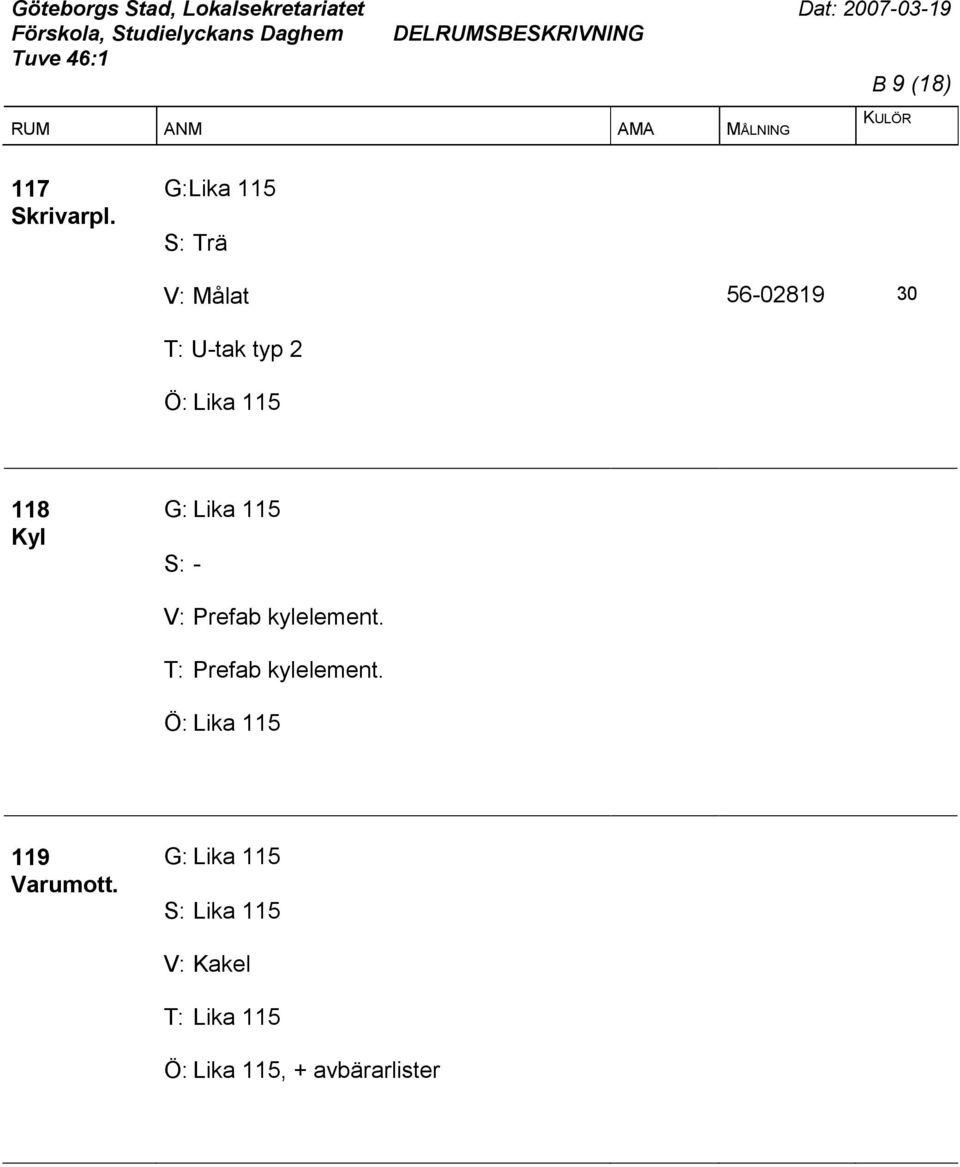

9 B 9 (18) 117 Skrivarpl. G:Lika 115 V: Målat T: U-tak typ 2 Ö: Lika Kyl G: Lika 115 S: - V: Prefab kylelement. T: Prefab kylelement. Ö: Lika Varumott. G: Lika 115 S: Lika 115 V: Kakel T: Lika 115 Ö: Lika 115, + avbärarlister

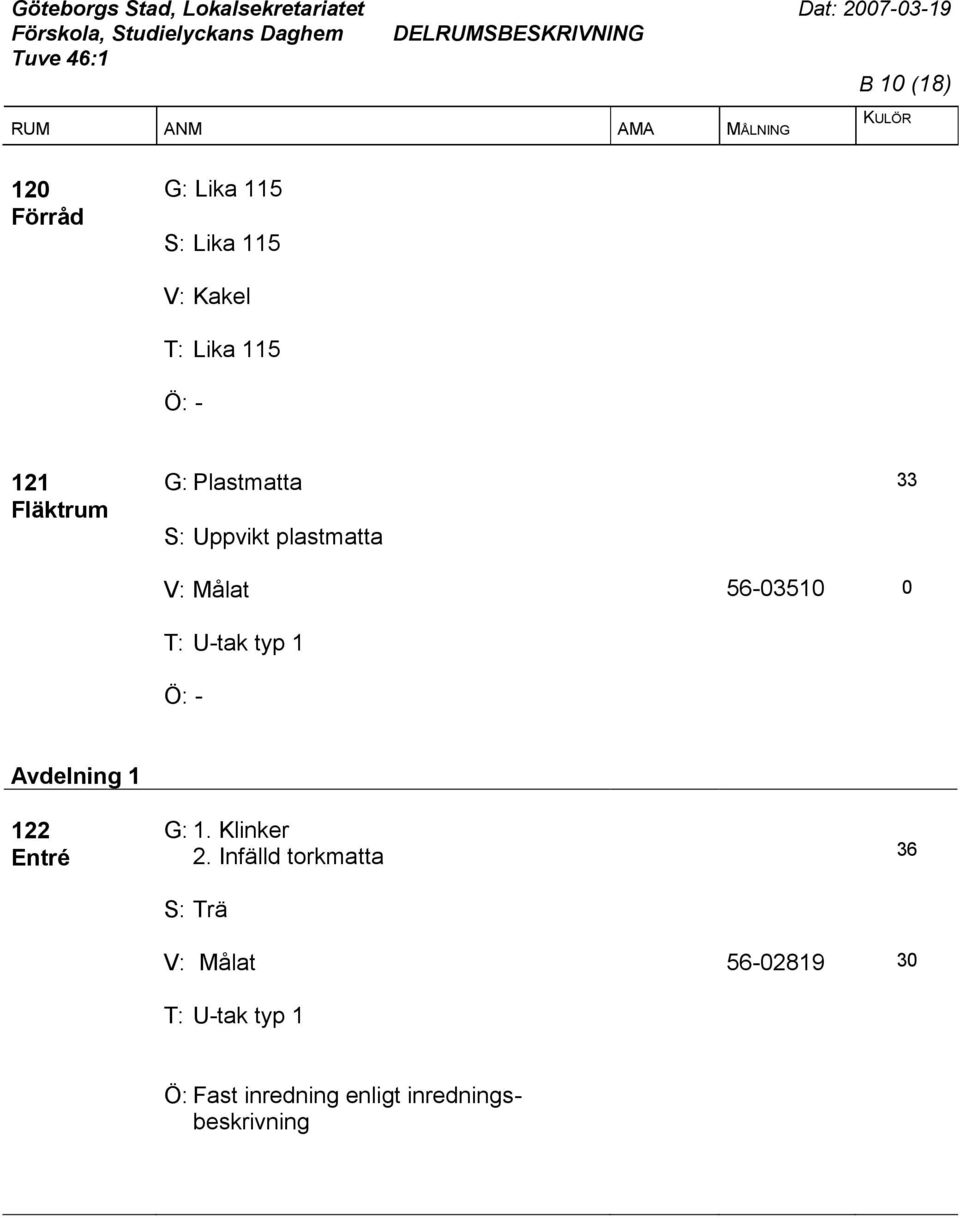

10 B 10 (18) 120 Förråd G: Lika 115 S: Lika 115 V: Kakel T: Lika 115 Ö: Fläktrum G: Plastmatta 33 S: Uppvikt plastmatta V: Målat Ö: - Avdelning Entré G: 1. Klinker 2. Infälld torkmatta 36 V: Målat

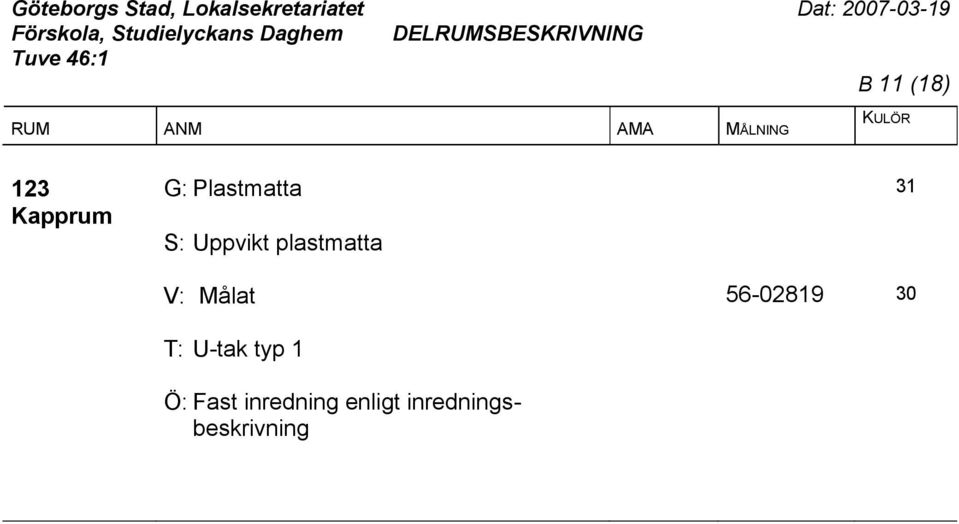

11 B 11 (18) 123 Kapprum S: Uppvikt plastmatta V: Målat

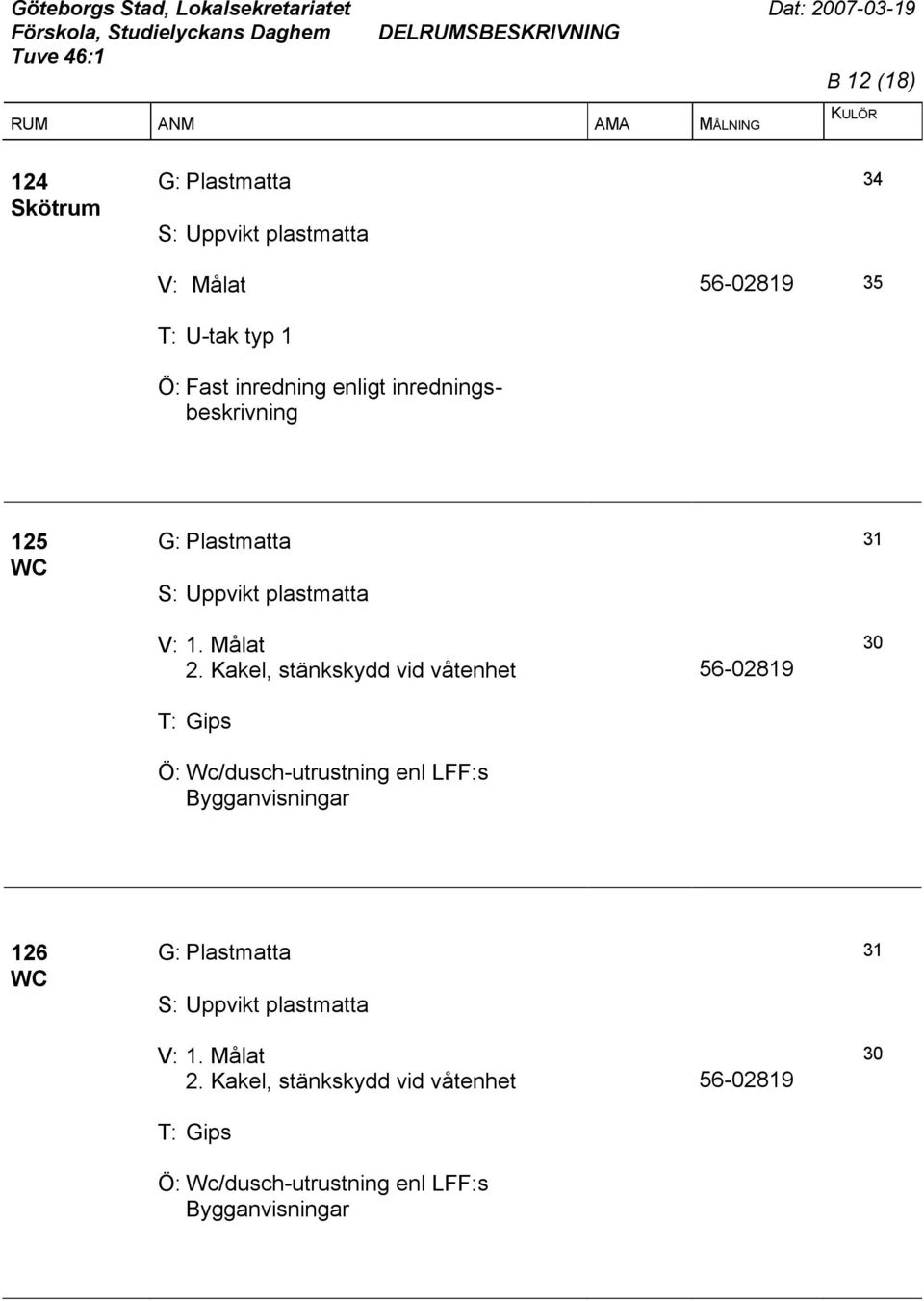

12 B 12 (18) 124 Skötrum G: Plastmatta 34 S: Uppvikt plastmatta V: Målat WC S: Uppvikt plastmatta V: 1. Målat 2. Kakel, stänkskydd vid våtenhet T: Gips Ö: Wc/dusch-utrustning enl LFF:s Bygganvisningar WC S: Uppvikt plastmatta V: 1. Målat 2. Kakel, stänkskydd vid våtenhet T: Gips Ö: Wc/dusch-utrustning enl LFF:s Bygganvisningar

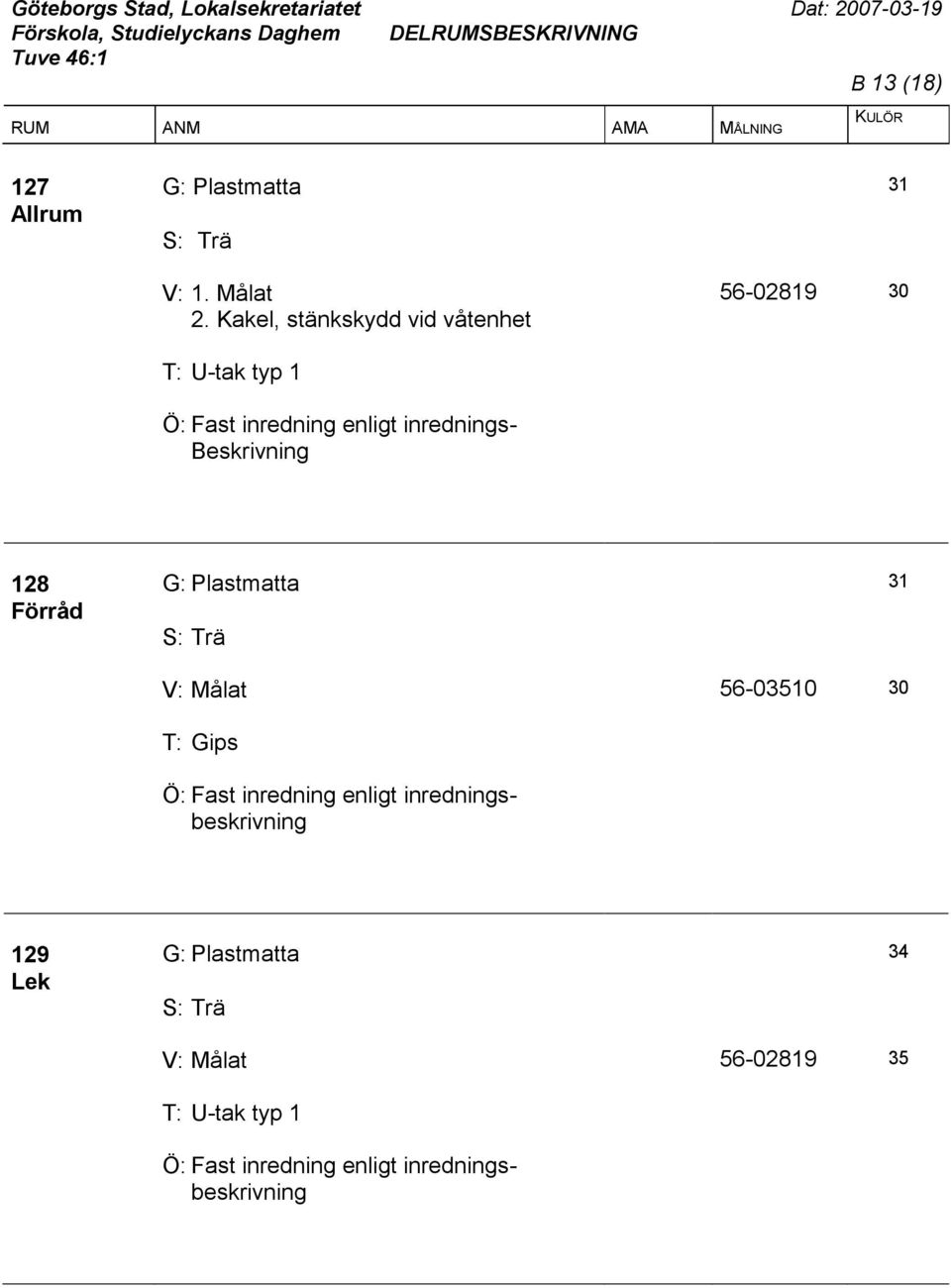

13 B 13 (18) 127 Allrum V: 1. Målat 2. Kakel, stänkskydd vid våtenhet Ö: Fast inredning enligt inrednings- Beskrivning Förråd V: Målat T: Gips 129 Lek G: Plastmatta 34 V: Målat

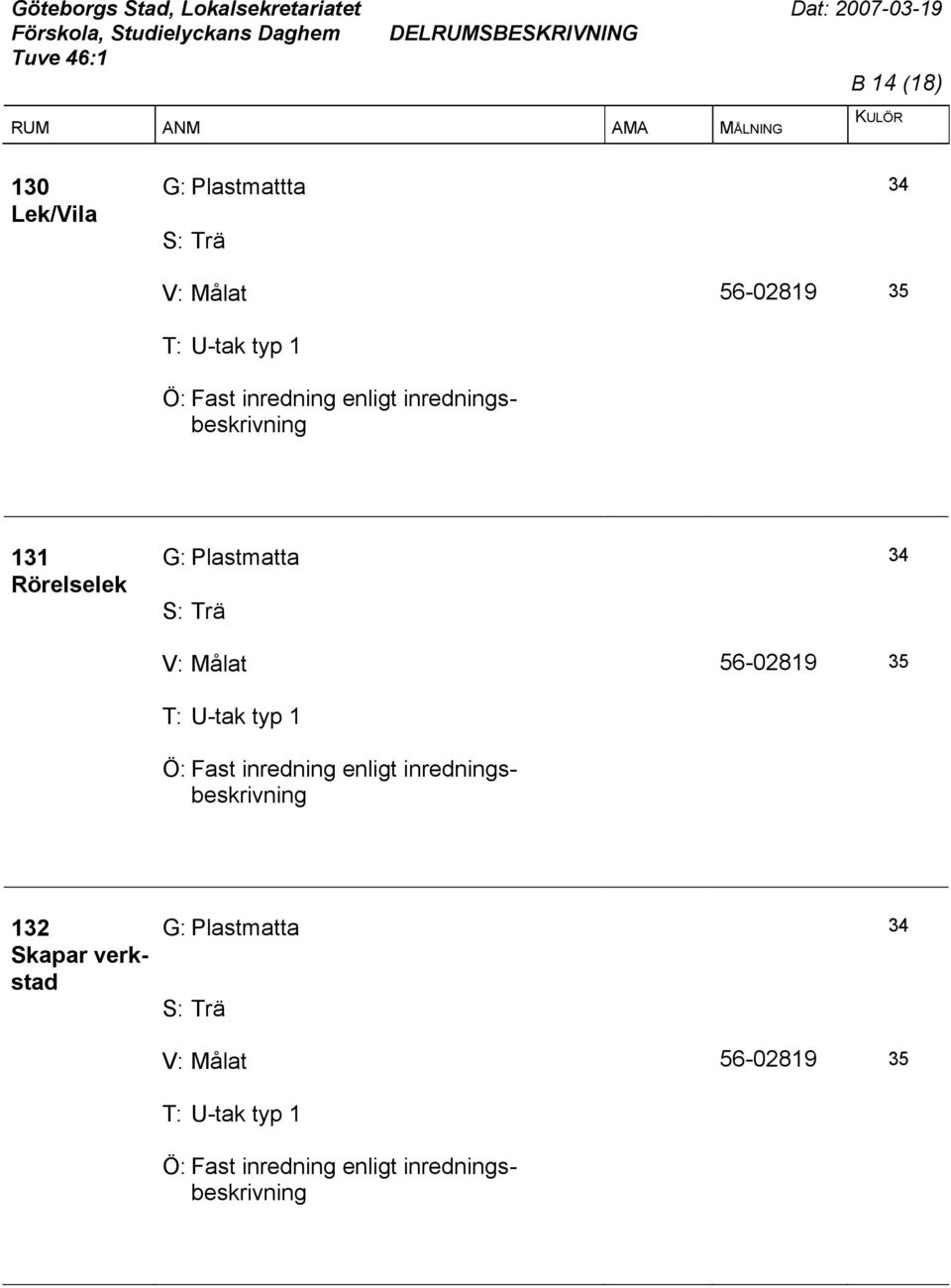

14 B 14 (18) 130 Lek/Vila G: Plastmattta 34 V: Målat Rörelselek G: Plastmatta 34 V: Målat Skapar verkstad G: Plastmatta 34 V: Målat

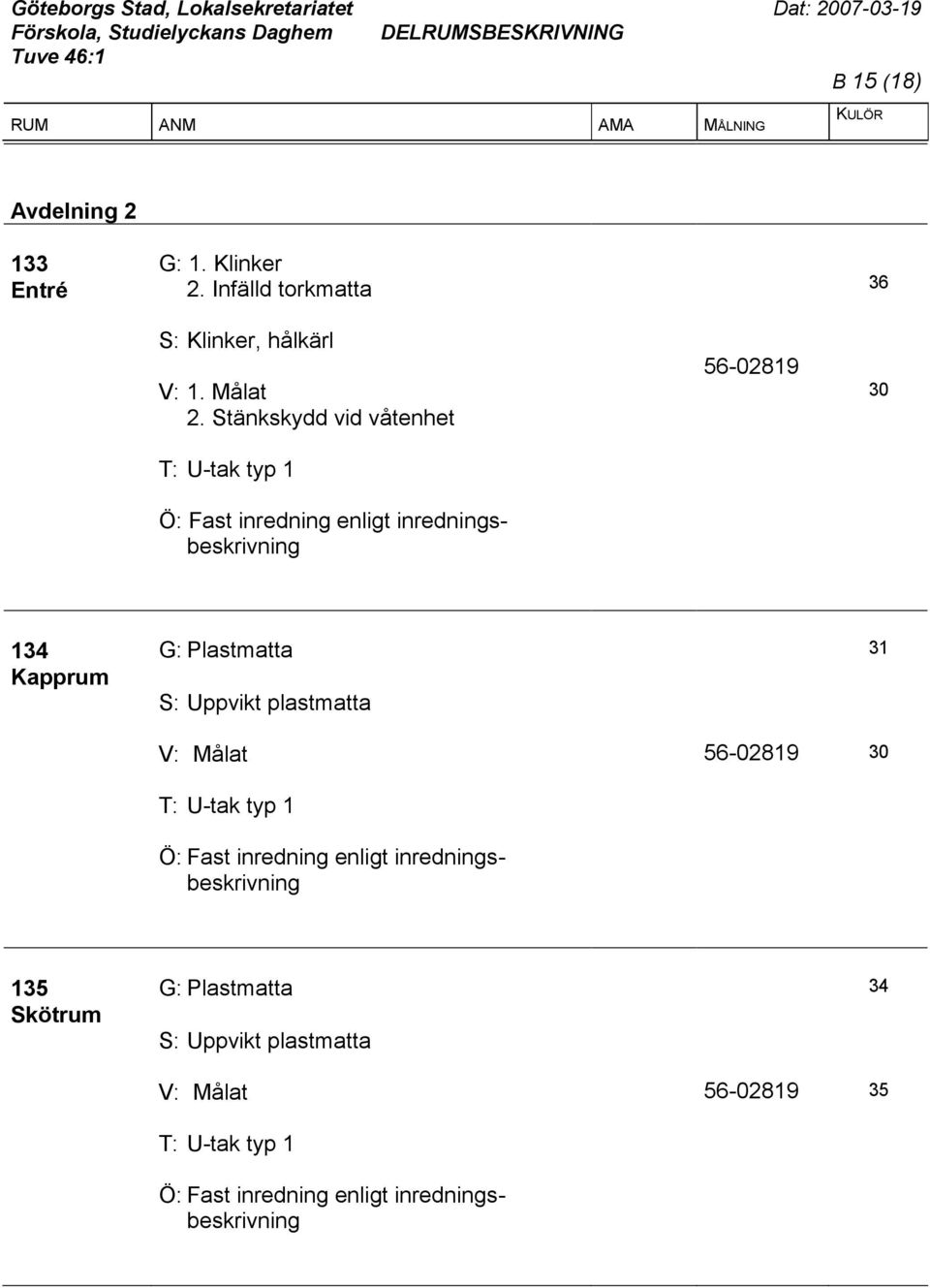

15 B 15 (18) Avdelning Entré G: 1. Klinker 2. Infälld torkmatta 36 S: Klinker, hålkärl V: 1. Målat 2. Stänkskydd vid våtenhet Kapprum S: Uppvikt plastmatta V: Målat Skötrum G: Plastmatta 34 S: Uppvikt plastmatta V: Målat

16 B 16 (18) 136 WC S: Uppvikt plastmatta V: 1. Målat 2. Kakel, stänkskydd vid våtenhet T: Gips Ö: Wc/dusch-utrustning enl LFF:s Bygganvisningar WC S: Uppvikt plastmatta V: 1. Målat 2. Kakel, stänkskydd vid våtenhet T: Gips Ö: Wc/dusch-utrustning enl LFF:s Bygganvisningar Allrum G: Plastmatta 32 V: 1. Målat 2. Kakel, stänkskydd vid våtenhet T: U-tak typ Ö: Fast inredning enligt inrednings- Beskrivning Förråd V: Målat

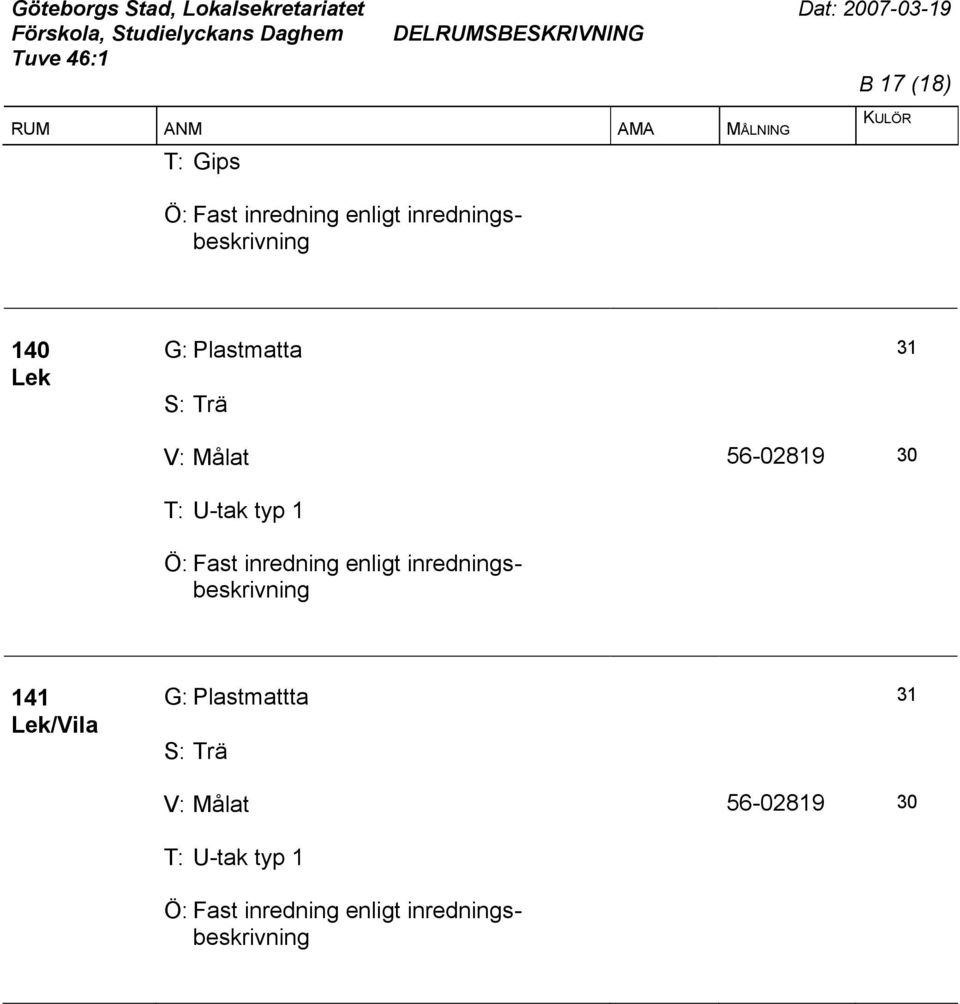

17 B 17 (18) T: Gips 140 Lek V: Målat Lek/Vila G: Plastmattta 31 V: Målat

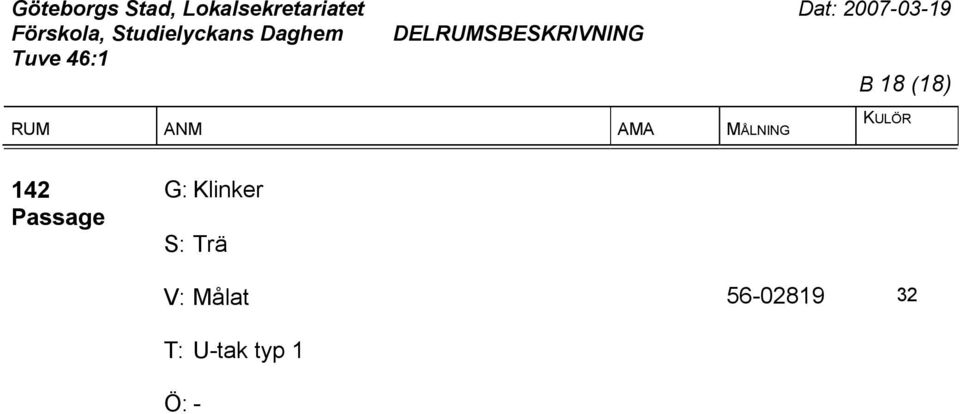

18 B 18 (18) 142 Passage G: Klinker V: Målat Ö: -
