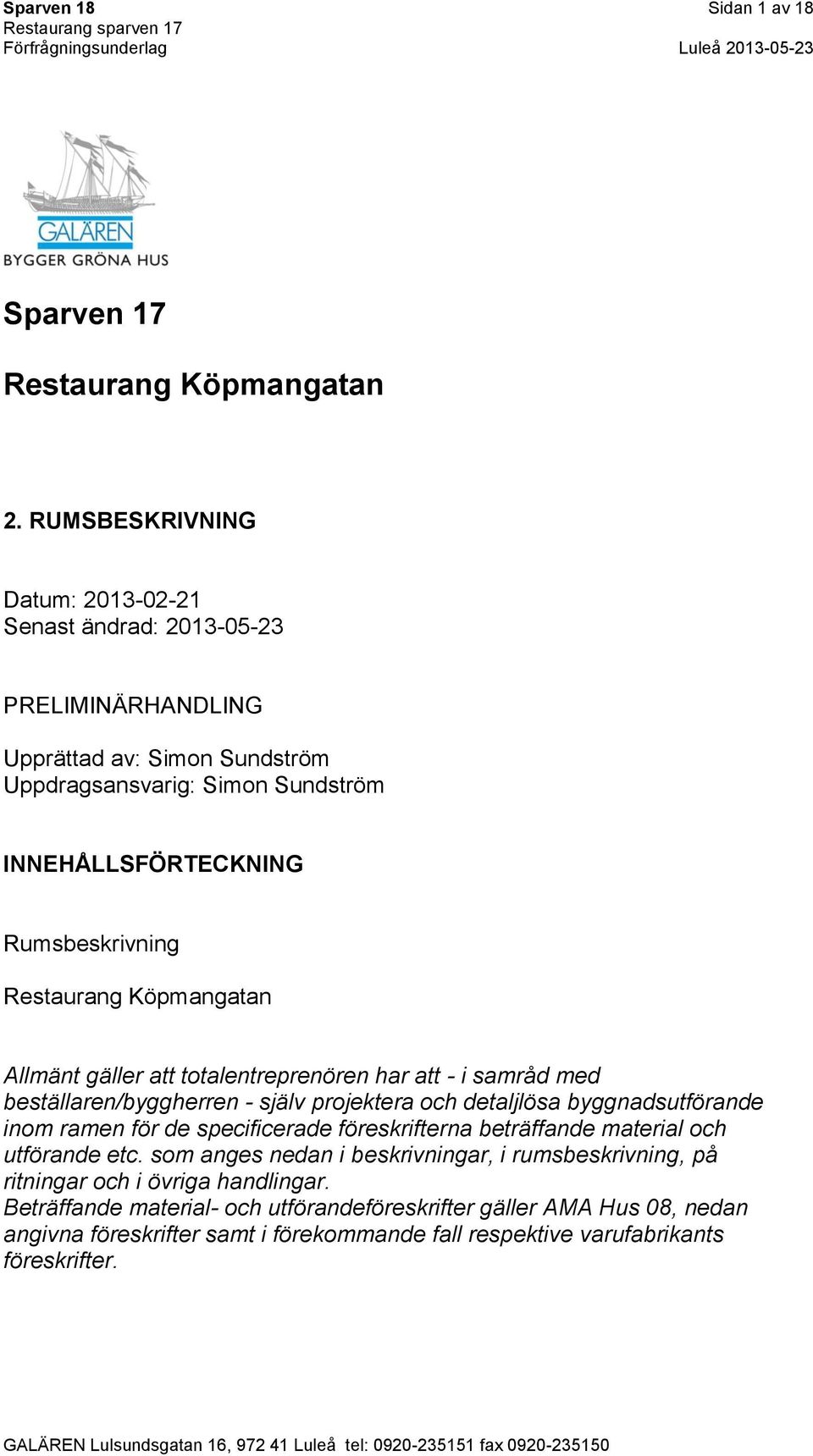

1 Sparven 18 Sidan 1 av 18 Sparven 17 Restaurang Köpmangatan 2. RUMSBESKRIVNING Datum: Senast ändrad: PRIMINÄRHANDLING Upprättad av: Simon Sundström Uppdragsansvarig: Simon Sundström INNEHÅLLSFÖRTECKNING Rumsbeskrivning Restaurang Köpmangatan Allmänt gäller att totalentreprenören har att - i samråd med beställaren/byggherren - själv projektera och detaljlösa byggnadsutförande inom ramen för de specificerade föreskrifterna beträffande material och utförande etc. som anges nedan i beskrivningar, i rumsbeskrivning, på ritningar och i övriga handlingar. Beträffande material- och utförandeföreskrifter gäller AMA Hus 08, nedan angivna föreskrifter samt i förekommande fall respektive varufabrikants föreskrifter.

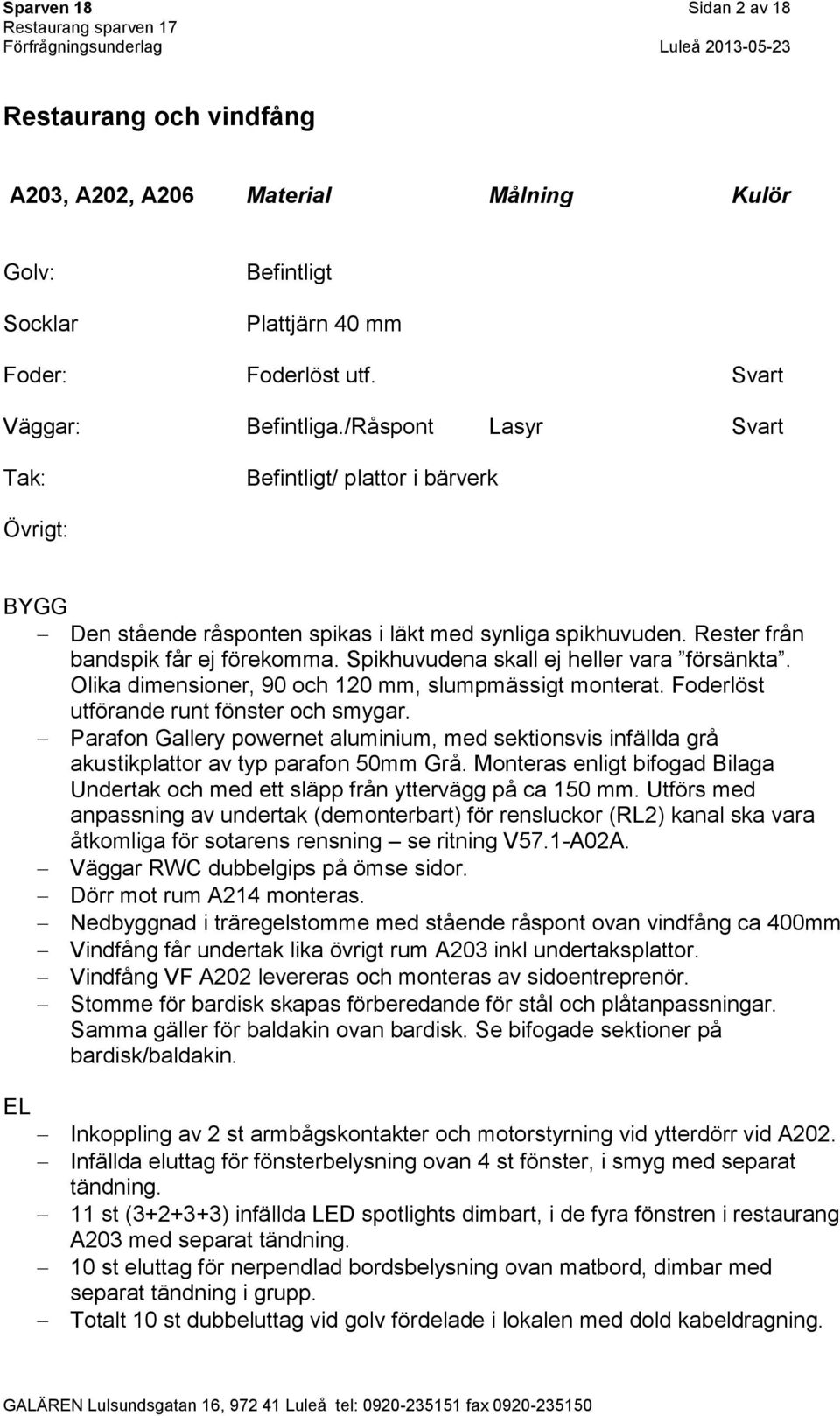

2 Sparven 18 Sidan 2 av 18 Restaurang och vindfång A203, A202, A206 Material Målning Kulör Socklar Plattjärn 40 mm Foder: Foderlöst utf. Svart Väggar: Befintliga./Råspont Lasyr Svart Tak: / plattor i bärverk Den stående råsponten spikas i läkt med synliga spikhuvuden. Rester från bandspik får ej förekomma. Spikhuvudena skall ej heller vara försänkta. Olika dimensioner, 90 och 120 mm, slumpmässigt monterat. Foderlöst utförande runt fönster och smygar. Parafon Gallery powernet aluminium, med sektionsvis infällda grå akustikplattor av typ parafon 50mm Grå. Monteras enligt bifogad Bilaga Undertak och med ett släpp från yttervägg på ca 150 mm. Utförs med anpassning av undertak (demonterbart) för rensluckor (RL2) kanal ska vara åtkomliga för sotarens rensning se ritning V57.1-A02A. Väggar RWC dubbelgips på ömse sidor. Dörr mot rum A214 monteras. Nedbyggnad i träregelstomme med stående råspont ovan vindfång ca 400mm Vindfång får undertak lika övrigt rum A203 inkl undertaksplattor. Vindfång VF A202 levereras och monteras av sidoentreprenör. Stomme för bardisk skapas förberedande för stål och plåtanpassningar. Samma gäller för baldakin ovan bardisk. Se bifogade sektioner på bardisk/baldakin. Inkoppling av 2 st armbågskontakter och motorstyrning vid ytterdörr vid A202. Infällda eluttag för fönsterbelysning ovan 4 st fönster, i smyg med separat tändning. 11 st ( ) infällda LED spotlights dimbart, i de fyra fönstren i restaurang A203 med separat tändning. 10 st eluttag för nerpendlad bordsbelysning ovan matbord, dimbar med separat tändning i grupp. Totalt 10 st dubbeluttag vid golv fördelade i lokalen med dold kabeldragning.

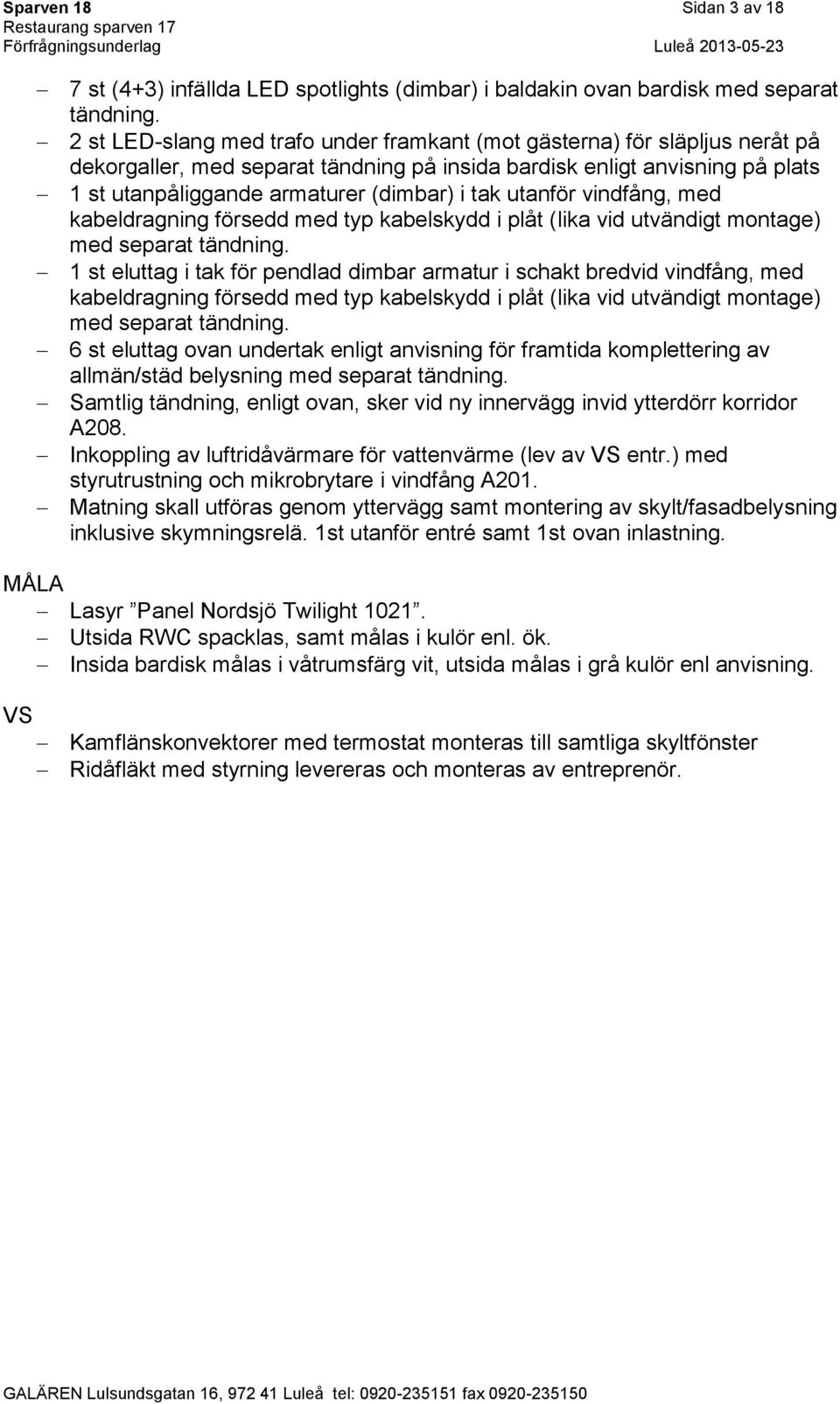

3 Sparven 18 Sidan 3 av 18 7 st (4+3) infällda LED spotlights (dimbar) i baldakin ovan bardisk med separat tändning. 2 st LED-slang med trafo under framkant (mot gästerna) för släpljus neråt på dekorgaller, med separat tändning på insida bardisk enligt anvisning på plats 1 st utanpåliggande armaturer (dimbar) i tak utanför vindfång, med kabeldragning försedd med typ kabelskydd i plåt (lika vid utvändigt montage) med separat tändning. 1 st eluttag i tak för pendlad dimbar armatur i schakt bredvid vindfång, med kabeldragning försedd med typ kabelskydd i plåt (lika vid utvändigt montage) med separat tändning. 6 st eluttag ovan undertak enligt anvisning för framtida komplettering av allmän/städ belysning med separat tändning. Samtlig tändning, enligt ovan, sker vid ny innervägg invid ytterdörr korridor A208. Inkoppling av luftridåvärmare för vattenvärme (lev av entr.) med styrutrustning och mikrobrytare i vindfång A201. Matning skall utföras genom yttervägg samt montering av skylt/fasadbelysning inklusive skymningsrelä. 1st utanför entré samt 1st ovan inlastning. Lasyr Panel Nordsjö Twilight Utsida RWC spacklas, samt målas i kulör enl. ök. Insida bardisk målas i våtrumsfärg vit, utsida målas i grå kulör enl anvisning. Kamflänskonvektorer med termostat monteras till samtliga skyltfönster Ridåfläkt med styrning levereras och monteras av entreprenör.

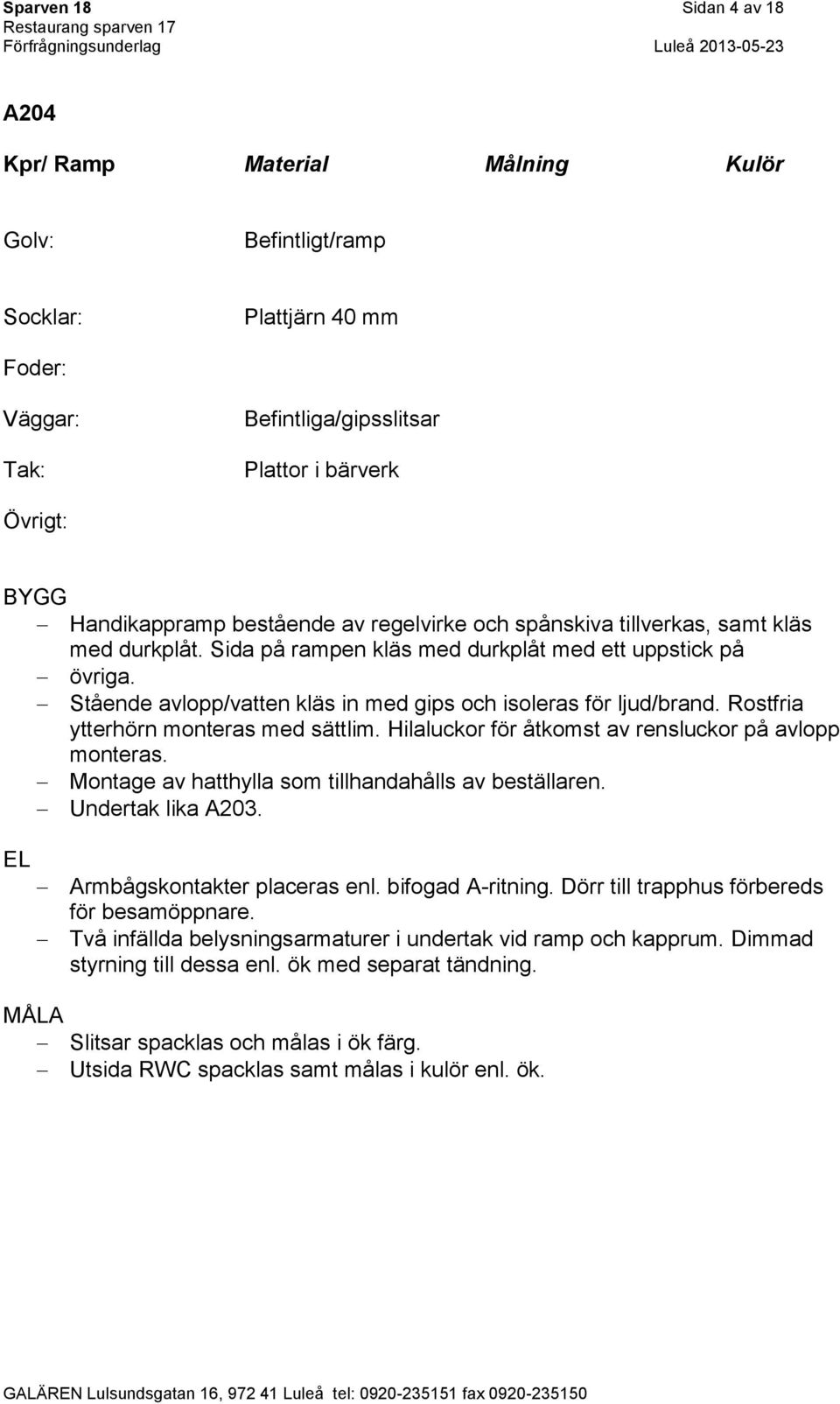

4 Sparven 18 Sidan 4 av 18 A204 Kpr/ Ramp Material Målning Kulör /ramp Socklar: Plattjärn 40 mm Foder: Väggar: Tak: Befintliga/gipsslitsar Plattor i bärverk Handikappramp bestående av regelvirke och spånskiva tillverkas, samt kläs med durkplåt. Sida på rampen kläs med durkplåt med ett uppstick på övriga. Stående avlopp/vatten kläs in med gips och isoleras för ljud/brand. Rostfria ytterhörn monteras med sättlim. Hilaluckor för åtkomst av rensluckor på avlopp monteras. Montage av hatthylla som tillhandahålls av beställaren. Undertak lika A203. Armbågskontakter placeras enl. bifogad A-ritning. Dörr till trapphus förbereds för besamöppnare. Två infällda belysningsarmaturer i undertak vid ramp och kapprum. Dimmad styrning till dessa enl. ök med separat tändning. Slitsar spacklas och målas i ök färg. Utsida RWC spacklas samt målas i kulör enl. ök.

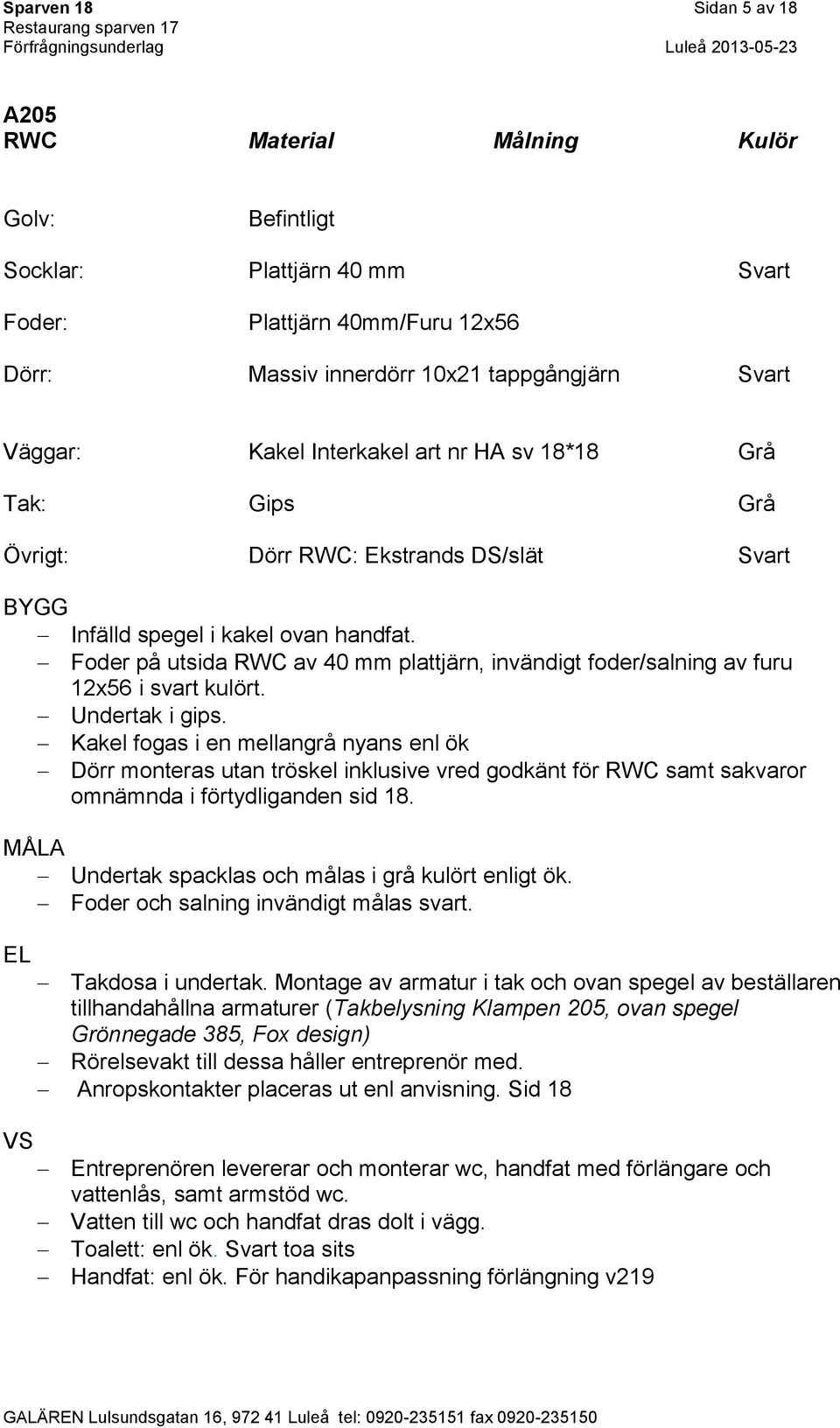

5 Sparven 18 Sidan 5 av 18 A205 RWC Material Målning Kulör Socklar: Plattjärn 40 mm Svart Foder: Plattjärn 40mm/Furu 12x56 Dörr: Massiv innerdörr 10x21 tappgångjärn Svart Väggar: Kakel Interkakel art nr HA sv 18*18 Grå Tak: Gips Grå Dörr RWC: Ekstrands DS/slät Svart Infälld spegel i kakel ovan handfat. Foder på utsida RWC av 40 mm plattjärn, invändigt foder/salning av furu 12x56 i svart kulört. Undertak i gips. Kakel fogas i en mellangrå nyans enl ök Dörr monteras utan tröskel inklusive vred godkänt för RWC samt sakvaror omnämnda i förtydliganden sid 18. Undertak spacklas och målas i grå kulört enligt ök. Foder och salning invändigt målas svart. Takdosa i undertak. Montage av armatur i tak och ovan spegel av beställaren tillhandahållna armaturer (Takbelysning Klampen 205, ovan spegel Grönnegade 385, Fox design) Rörelsevakt till dessa håller entreprenör med. Anropskontakter placeras ut enl anvisning. Sid 18 Entreprenören levererar och monterar wc, handfat med förlängare och vattenlås, samt armstöd wc. Vatten till wc och handfat dras dolt i vägg. Toalett: enl ök. Svart toa sits Handfat: enl ök. För handikapanpassning förlängning v219

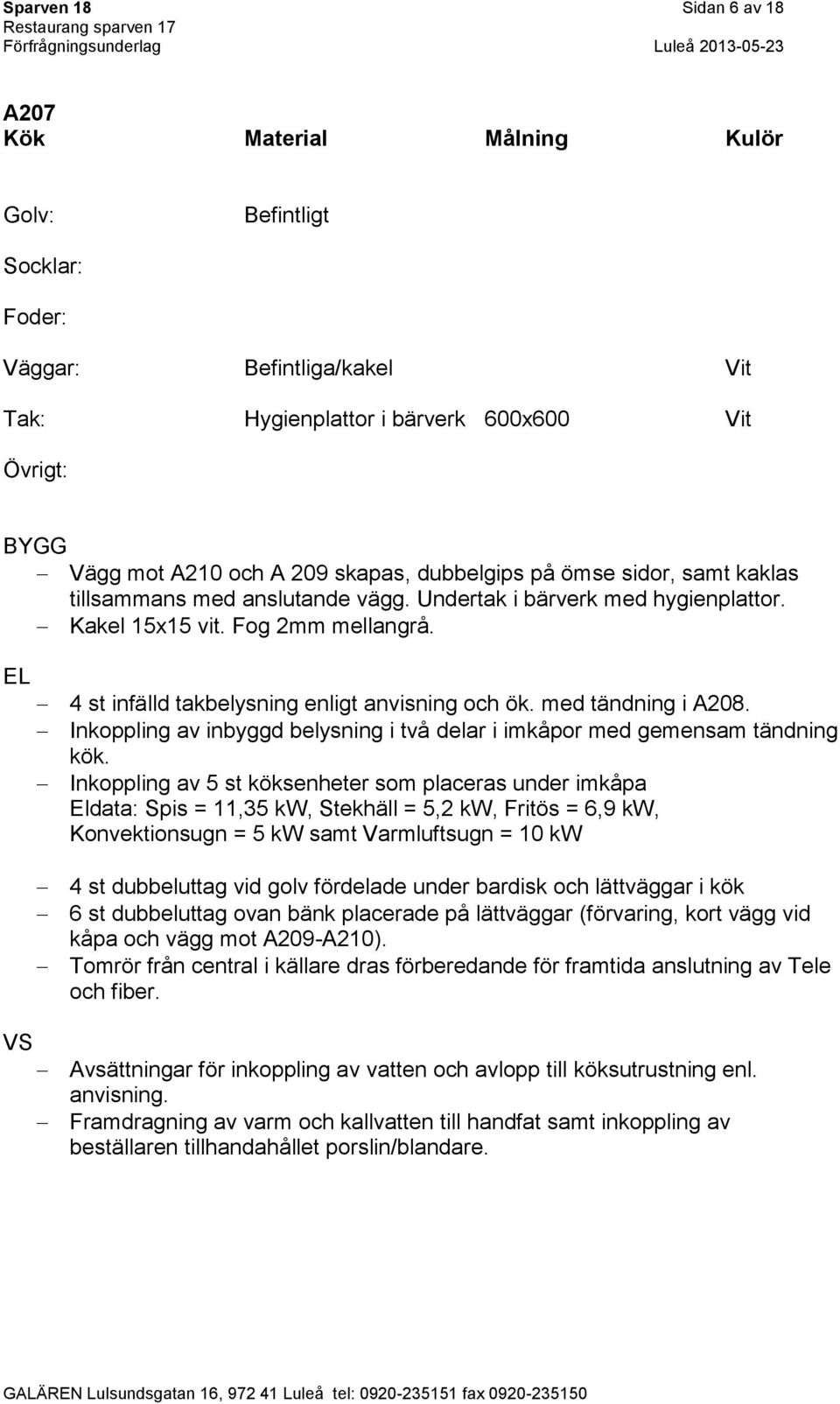

6 Sparven 18 Sidan 6 av 18 A207 Kök Material Målning Kulör Socklar: Foder: Väggar: Befintliga/kakel Vit Tak: Hygienplattor i bärverk 600x600 Vit Vägg mot A210 och A 209 skapas, dubbelgips på ömse sidor, samt kaklas tillsammans med anslutande vägg. Undertak i bärverk med hygienplattor. Kakel 15x15 vit. Fog 2mm mellangrå. 4 st infälld takbelysning enligt anvisning och ök. med tändning i A208. Inkoppling av inbyggd belysning i två delar i imkåpor med gemensam tändning kök. Inkoppling av 5 st köksenheter som placeras under imkåpa Eldata: Spis = 11,35 kw, Stekhäll = 5,2 kw, Fritös = 6,9 kw, Konvektionsugn = 5 kw samt Varmluftsugn = 10 kw 4 st dubbeluttag vid golv fördelade under bardisk och lättväggar i kök 6 st dubbeluttag ovan bänk placerade på lättväggar (förvaring, kort vägg vid kåpa och vägg mot A209-A210). Tomrör från central i källare dras förberedande för framtida anslutning av Tele och fiber. Avsättningar för inkoppling av vatten och avlopp till köksutrustning enl. anvisning. Framdragning av varm och kallvatten till handfat samt inkoppling av beställaren tillhandahållet porslin/blandare.

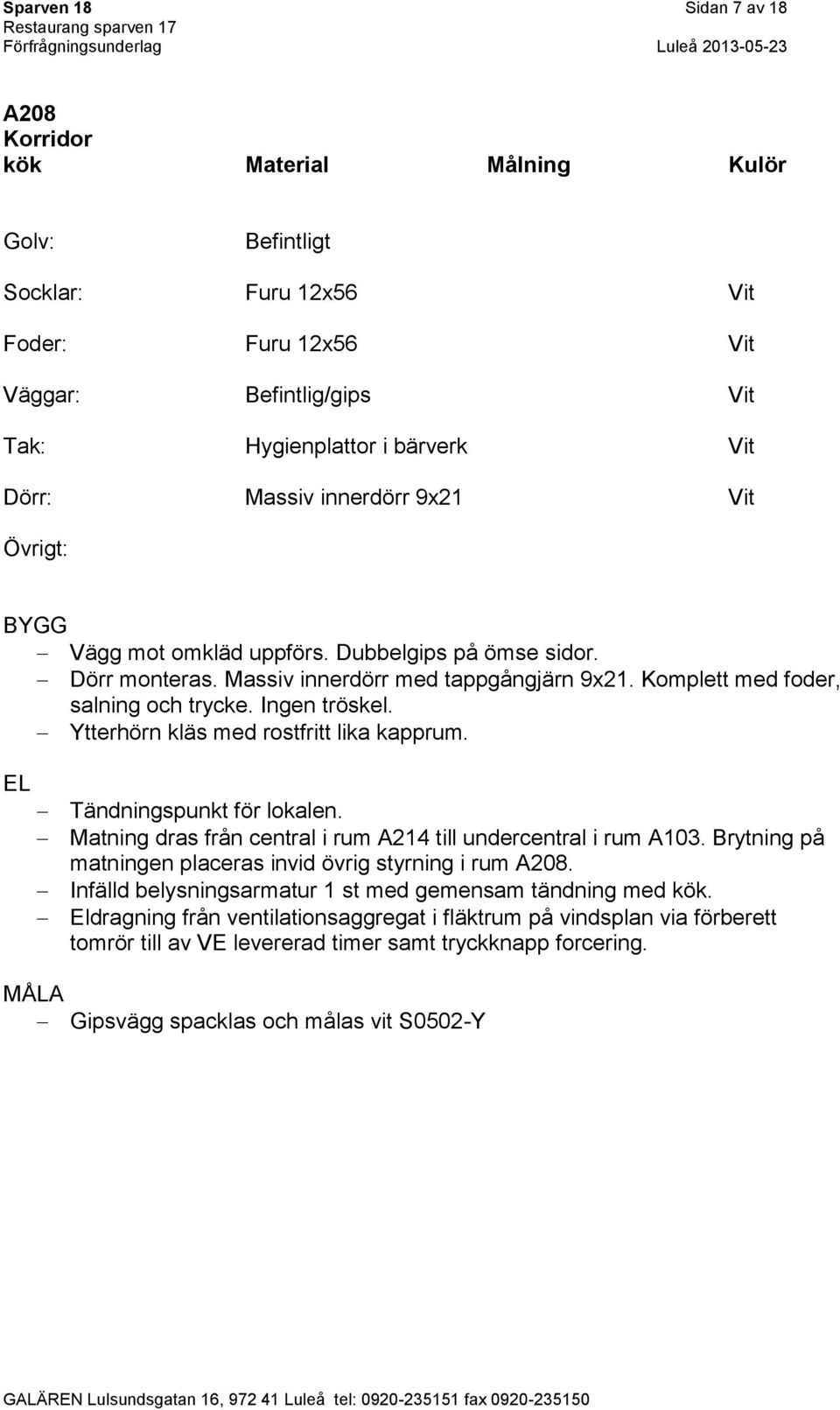

7 Sparven 18 Sidan 7 av 18 A208 Korridor kök Material Målning Kulör Socklar: Furu 12x56 Vit Foder: Furu 12x56 Vit Väggar: Befintlig/gips Vit Tak: Hygienplattor i bärverk Vit Dörr: Massiv innerdörr 9x21 Vit Vägg mot omkläd uppförs. Dubbelgips på ömse sidor. Dörr monteras. Massiv innerdörr med tappgångjärn 9x21. Komplett med foder, salning och trycke. Ingen tröskel. Ytterhörn kläs med rostfritt lika kapprum. Tändningspunkt för lokalen. Matning dras från central i rum A214 till undercentral i rum A103. Brytning på matningen placeras invid övrig styrning i rum A208. Infälld belysningsarmatur 1 st med gemensam tändning med kök. Eldragning från ventilationsaggregat i fläktrum på vindsplan via förberett tomrör till av VE levererad timer samt tryckknapp forcering. Gipsvägg spacklas och målas vit S0502-Y

8 Sparven 18 Sidan 8 av 18 A209 omkl Material Målning Kulör Socklar: Furu 12x56 Vit Foder: Furu 12x56 Vit Väggar: Gipsväggar Vit Tak: Gips/Bärverk Vit Dörr: Lättdörr 9x21 Vit Vita plattor i bärverk i omkläd. Ej hygientak. Gipsat undertak i wc/dusch. Lätt innerdörr till omkläd. 9x21, komplett med foder, salning, trycke och. Väggar Dubbelgips på ömse sidor. Gipsväggar spacklas och målas vit S0502-Y. Närvarostyrd takplafond monteras i tak. Tillhandahålls av beställare. Befintlig radiator ingen åtgärd

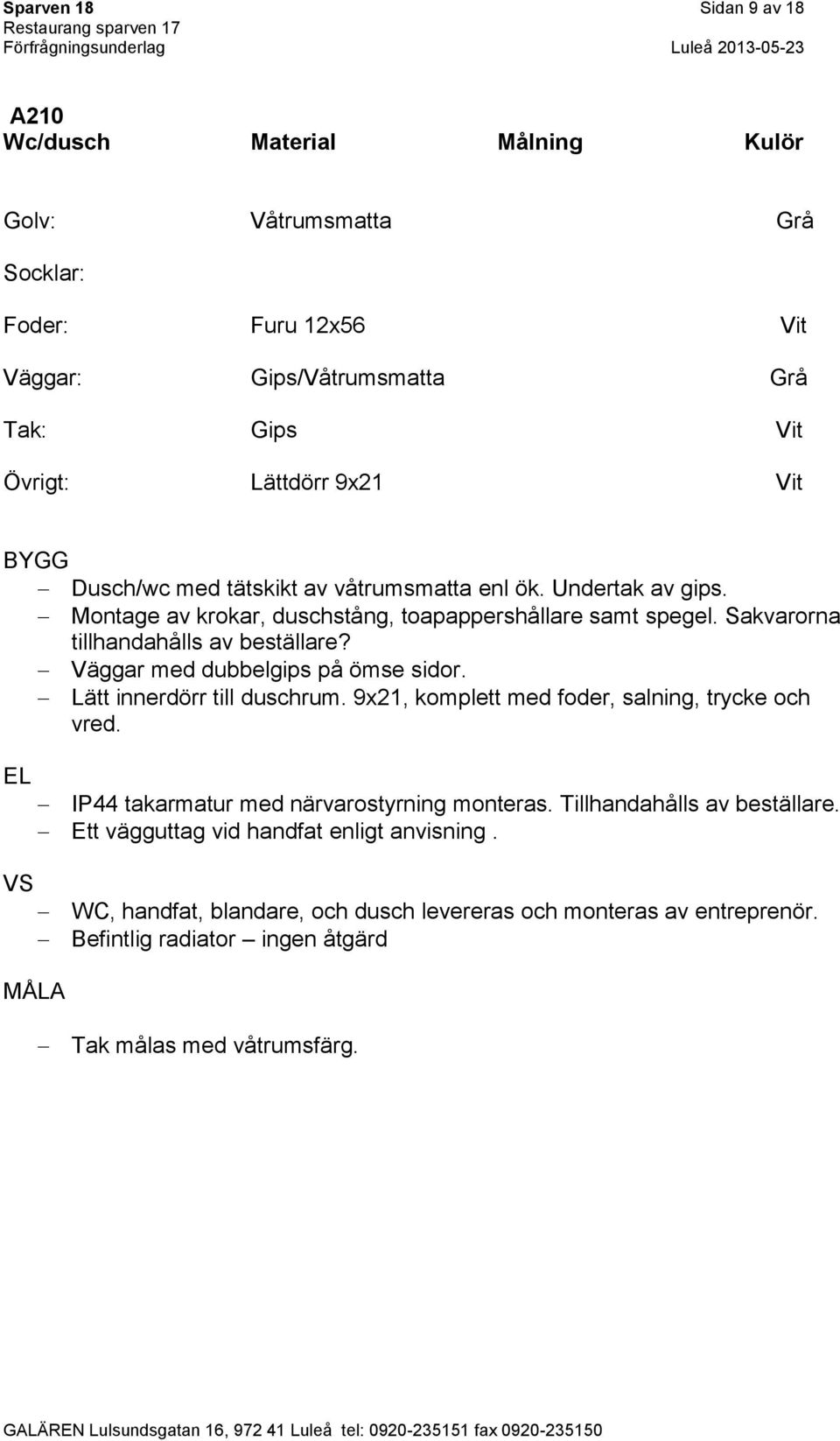

9 Sparven 18 Sidan 9 av 18 A210 Wc/dusch Material Målning Kulör Våtrumsmatta Grå Socklar: Foder: Furu 12x56 Vit Väggar: Gips/Våtrumsmatta Grå Tak: Gips Vit Lättdörr 9x21 Vit Dusch/wc med tätskikt av våtrumsmatta enl ök. Undertak av gips. Montage av krokar, duschstång, toapappershållare samt spegel. Sakvarorna tillhandahålls av beställare? Väggar med dubbelgips på ömse sidor. Lätt innerdörr till duschrum. 9x21, komplett med foder, salning, trycke och vred. IP44 takarmatur med närvarostyrning monteras. Tillhandahålls av beställare. Ett vägguttag vid handfat enligt anvisning. WC, handfat, blandare, och dusch levereras och monteras av entreprenör. Befintlig radiator ingen åtgärd Tak målas med våtrumsfärg.

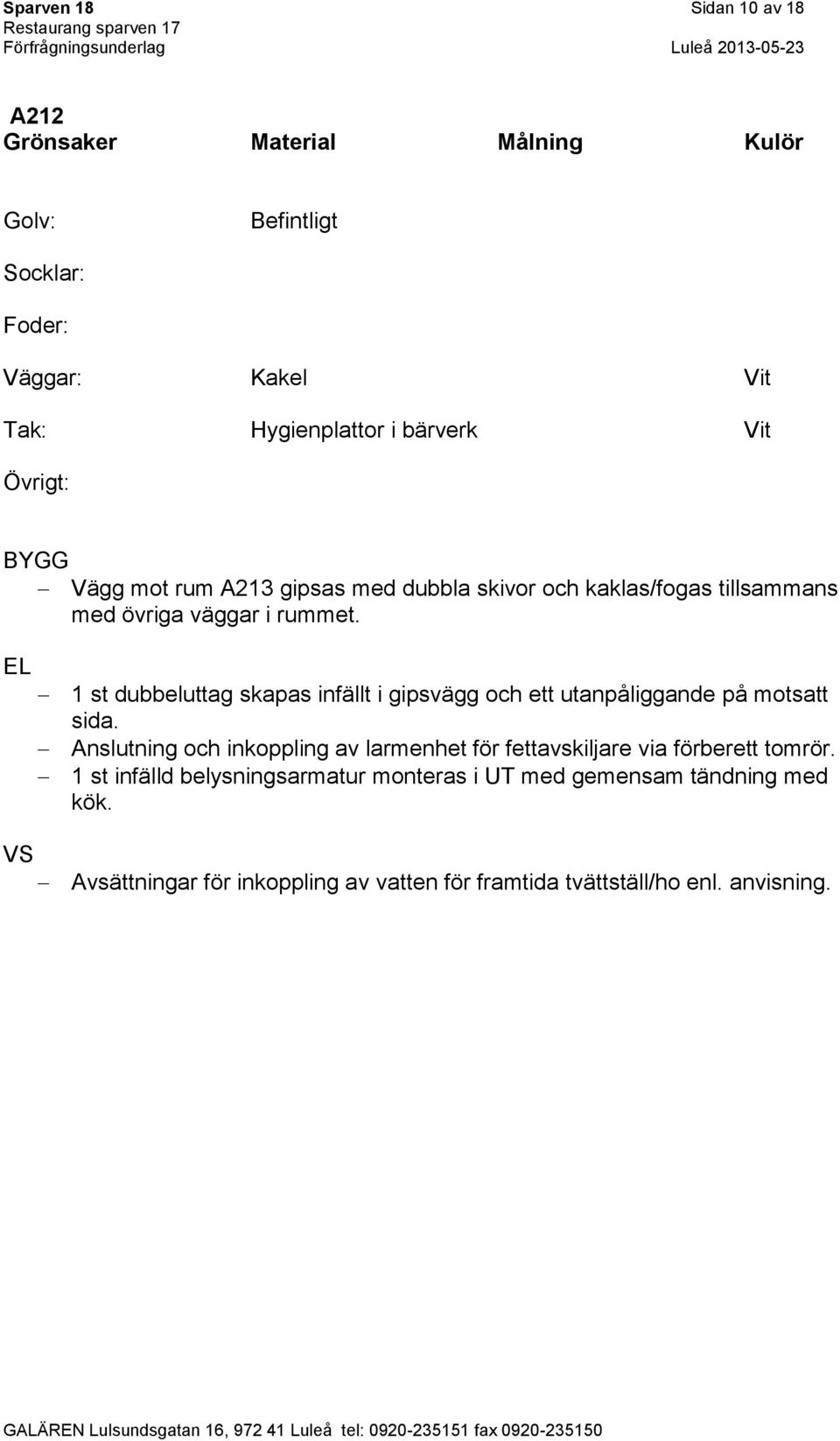

10 Sparven 18 Sidan 10 av 18 A212 Grönsaker Material Målning Kulör Socklar: Foder: Väggar: Kakel Vit Tak: Hygienplattor i bärverk Vit Vägg mot rum A213 gipsas med dubbla skivor och kaklas/fogas tillsammans med övriga väggar i rummet. 1 st dubbeluttag skapas infällt i gipsvägg och ett utanpåliggande på motsatt sida. Anslutning och inkoppling av larmenhet för fettavskiljare via förberett tomrör. 1 st infälld belysningsarmatur monteras i UT med gemensam tändning med kök. Avsättningar för inkoppling av vatten för framtida tvättställ/ho enl. anvisning.

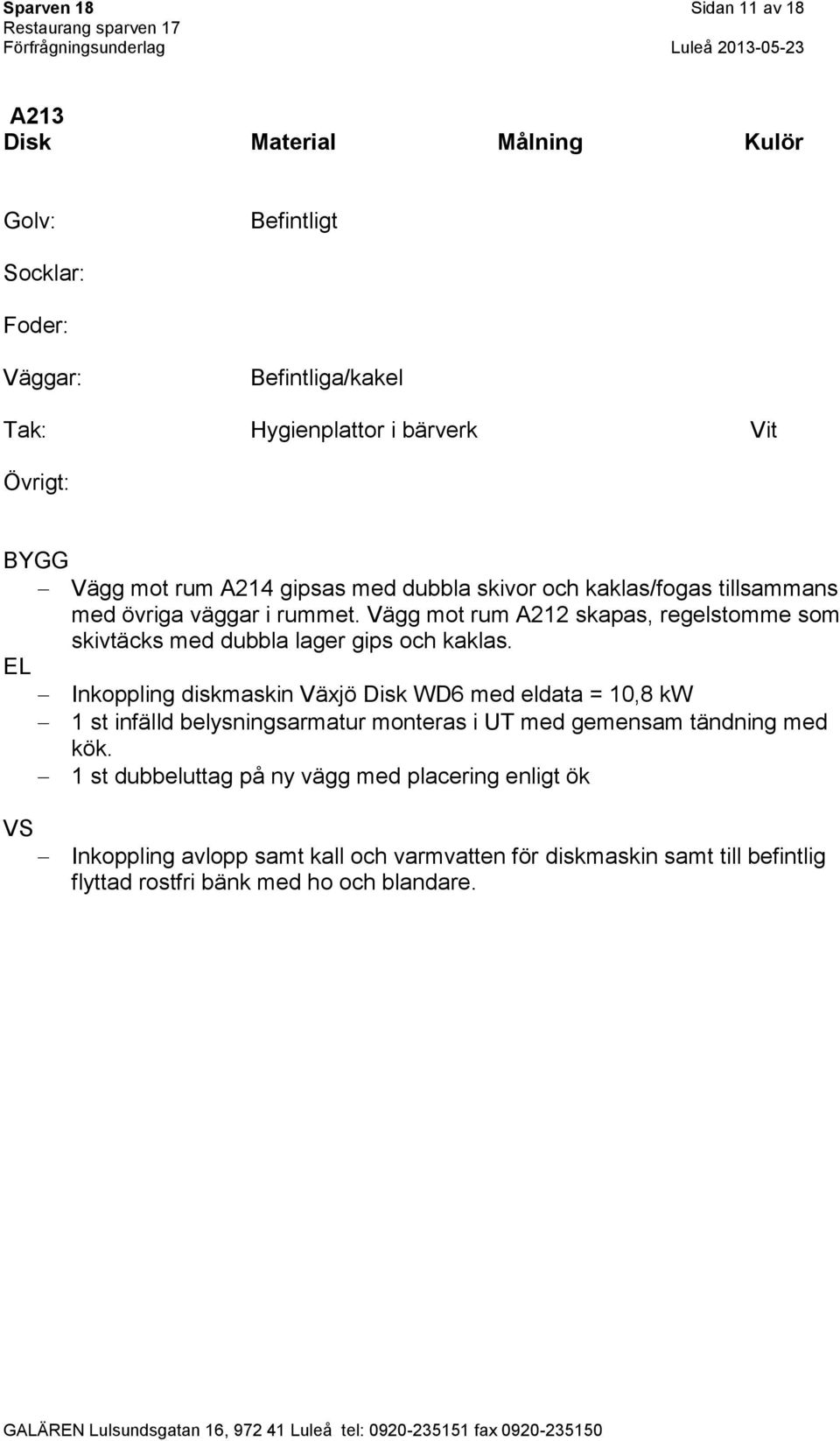

11 Sparven 18 Sidan 11 av 18 A213 Disk Material Målning Kulör Socklar: Foder: Väggar: Befintliga/kakel Tak: Hygienplattor i bärverk Vit Vägg mot rum A214 gipsas med dubbla skivor och kaklas/fogas tillsammans med övriga väggar i rummet. Vägg mot rum A212 skapas, regelstomme som skivtäcks med dubbla lager gips och kaklas. Inkoppling diskmaskin Växjö Disk WD6 med eldata = 10,8 kw 1 st infälld belysningsarmatur monteras i UT med gemensam tändning med kök. 1 st dubbeluttag på ny vägg med placering enligt ök Inkoppling avlopp samt kall och varmvatten för diskmaskin samt till befintlig flyttad rostfri bänk med ho och blandare.

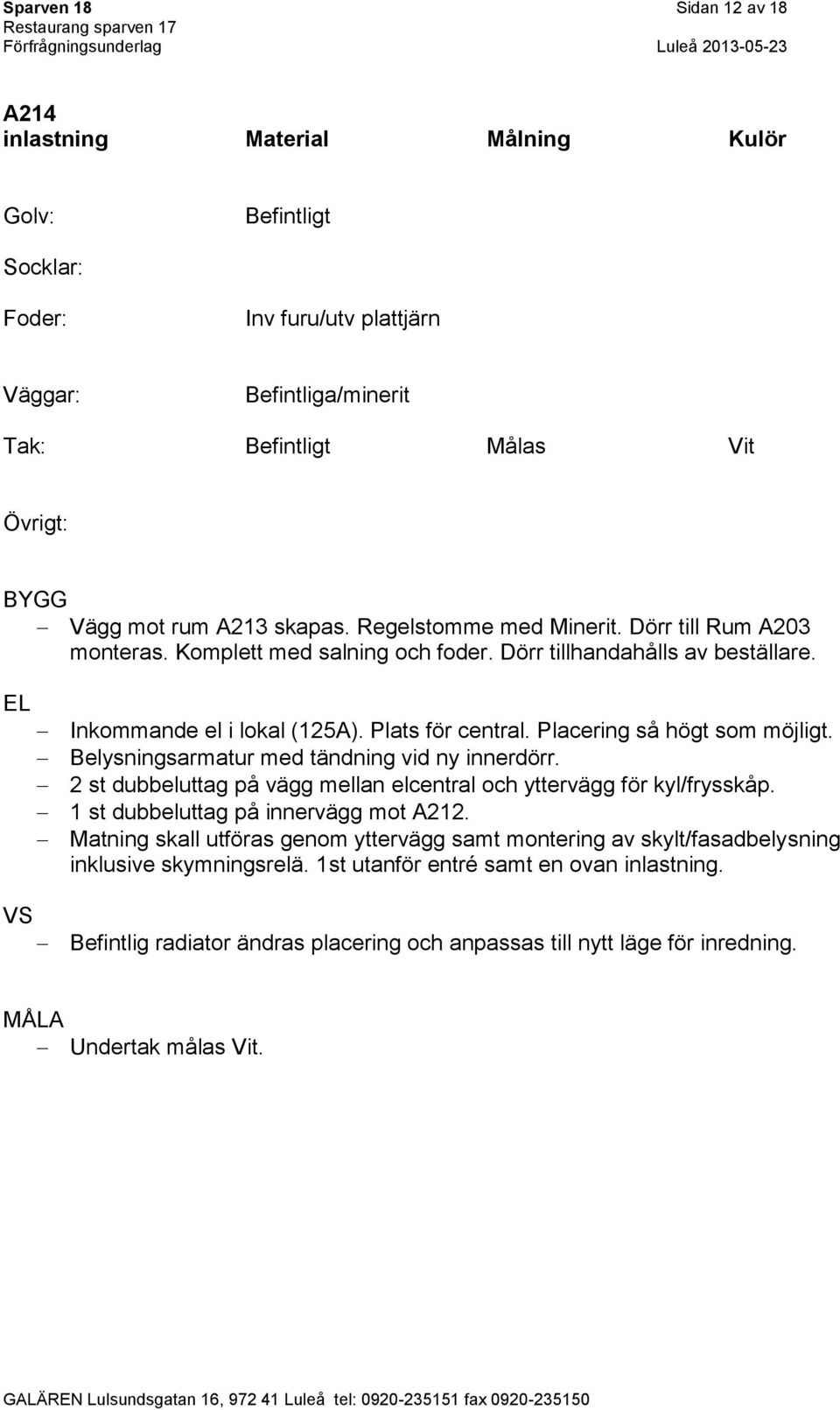

12 Sparven 18 Sidan 12 av 18 A214 inlastning Material Målning Kulör Socklar: Foder: Inv furu/utv plattjärn Väggar: Befintliga/minerit Tak: Målas Vit Vägg mot rum A213 skapas. Regelstomme med Minerit. Dörr till Rum A203 monteras. Komplett med salning och foder. Dörr tillhandahålls av beställare. Inkommande el i lokal (125A). Plats för central. Placering så högt som möjligt. Belysningsarmatur med tändning vid ny innerdörr. 2 st dubbeluttag på vägg mellan elcentral och yttervägg för kyl/frysskåp. 1 st dubbeluttag på innervägg mot A212. Matning skall utföras genom yttervägg samt montering av skylt/fasadbelysning inklusive skymningsrelä. 1st utanför entré samt en ovan inlastning. Befintlig radiator ändras placering och anpassas till nytt läge för inredning. Undertak målas Vit.

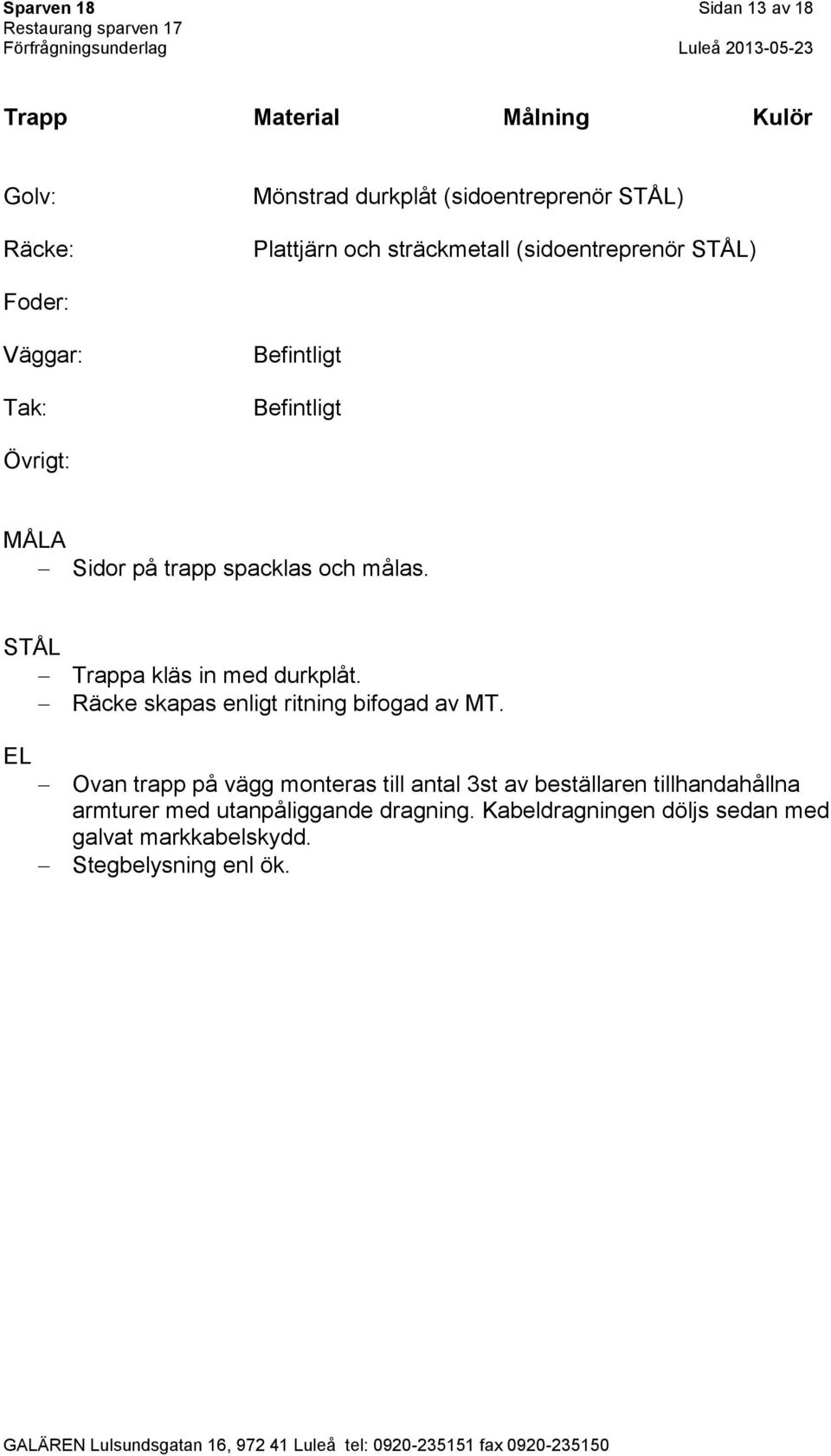

13 Sparven 18 Sidan 13 av 18 Trapp Material Målning Kulör Räcke: Mönstrad durkplåt (sidoentreprenör STÅL) Plattjärn och sträckmetall (sidoentreprenör STÅL) Foder: Väggar: Tak: Sidor på trapp spacklas och målas. STÅL Trappa kläs in med durkplåt. Räcke skapas enligt ritning bifogad av MT. Ovan trapp på vägg monteras till antal 3st av beställaren tillhandahållna armturer med utanpåliggande dragning. Kabeldragningen döljs sedan med galvat markkabelskydd. Stegbelysning enl ök.

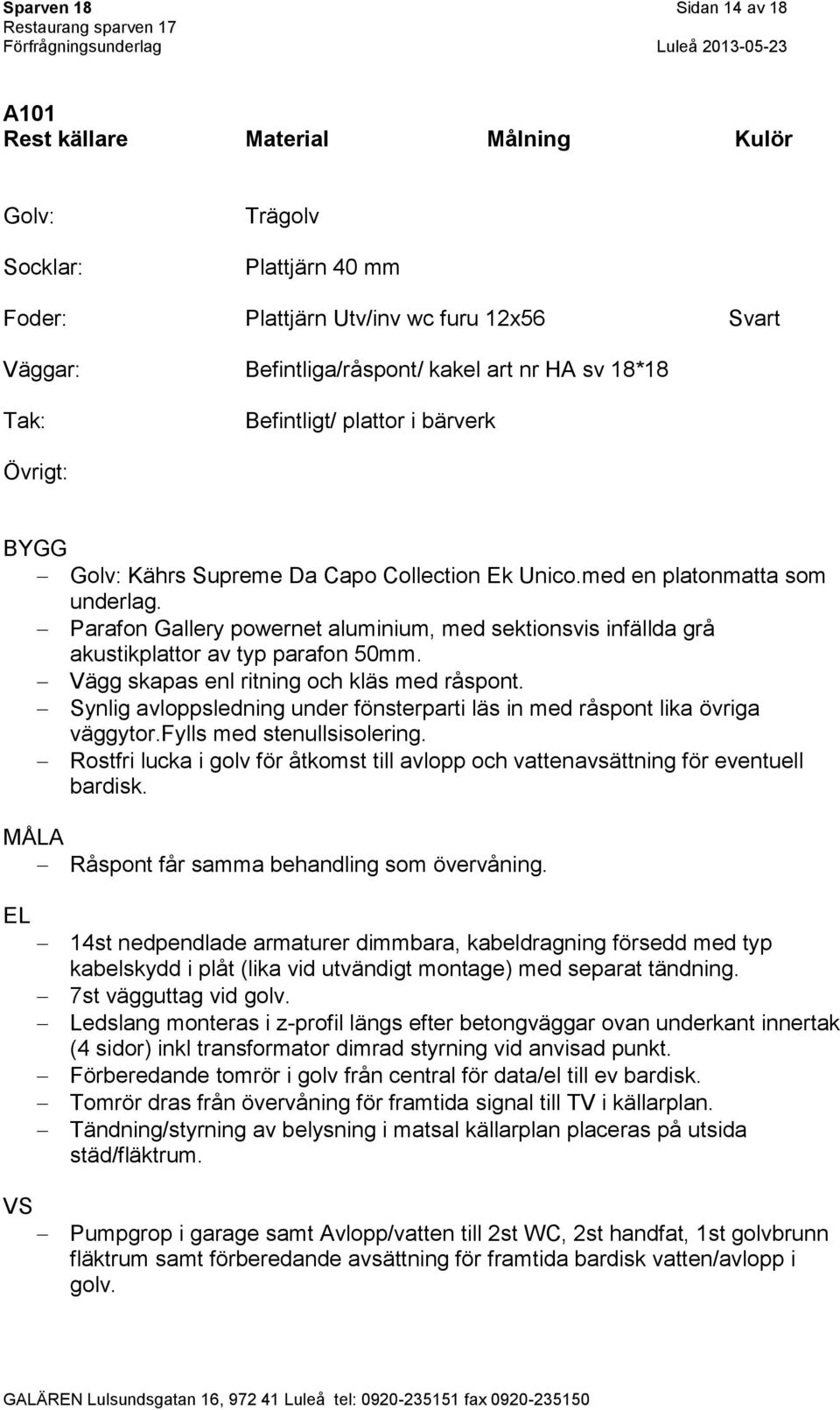

14 Sparven 18 Sidan 14 av 18 A101 Rest källare Material Målning Kulör Socklar: Trägolv Plattjärn 40 mm Foder: Plattjärn Utv/inv wc furu 12x56 Svart Väggar: Befintliga/råspont/ kakel art nr HA sv 18*18 Tak: / plattor i bärverk Kährs Supreme Da Capo Collection Ek Unico.med en platonmatta som underlag. Parafon Gallery powernet aluminium, med sektionsvis infällda grå akustikplattor av typ parafon 50mm. Vägg skapas enl ritning och kläs med råspont. Synlig avloppsledning under fönsterparti läs in med råspont lika övriga väggytor.fylls med stenullsisolering. Rostfri lucka i golv för åtkomst till avlopp och vattenavsättning för eventuell bardisk. Råspont får samma behandling som övervåning. 14st nedpendlade armaturer dimmbara, kabeldragning försedd med typ kabelskydd i plåt (lika vid utvändigt montage) med separat tändning. 7st vägguttag vid golv. Ledslang monteras i z-profil längs efter betongväggar ovan underkant innertak (4 sidor) inkl transformator dimrad styrning vid anvisad punkt. Förberedande tomrör i golv från central för data/el till ev bardisk. Tomrör dras från övervåning för framtida signal till TV i källarplan. Tändning/styrning av belysning i matsal källarplan placeras på utsida städ/fläktrum. Pumpgrop i garage samt Avlopp/vatten till 2st WC, 2st handfat, 1st golvbrunn fläktrum samt förberedande avsättning för framtida bardisk vatten/avlopp i golv.

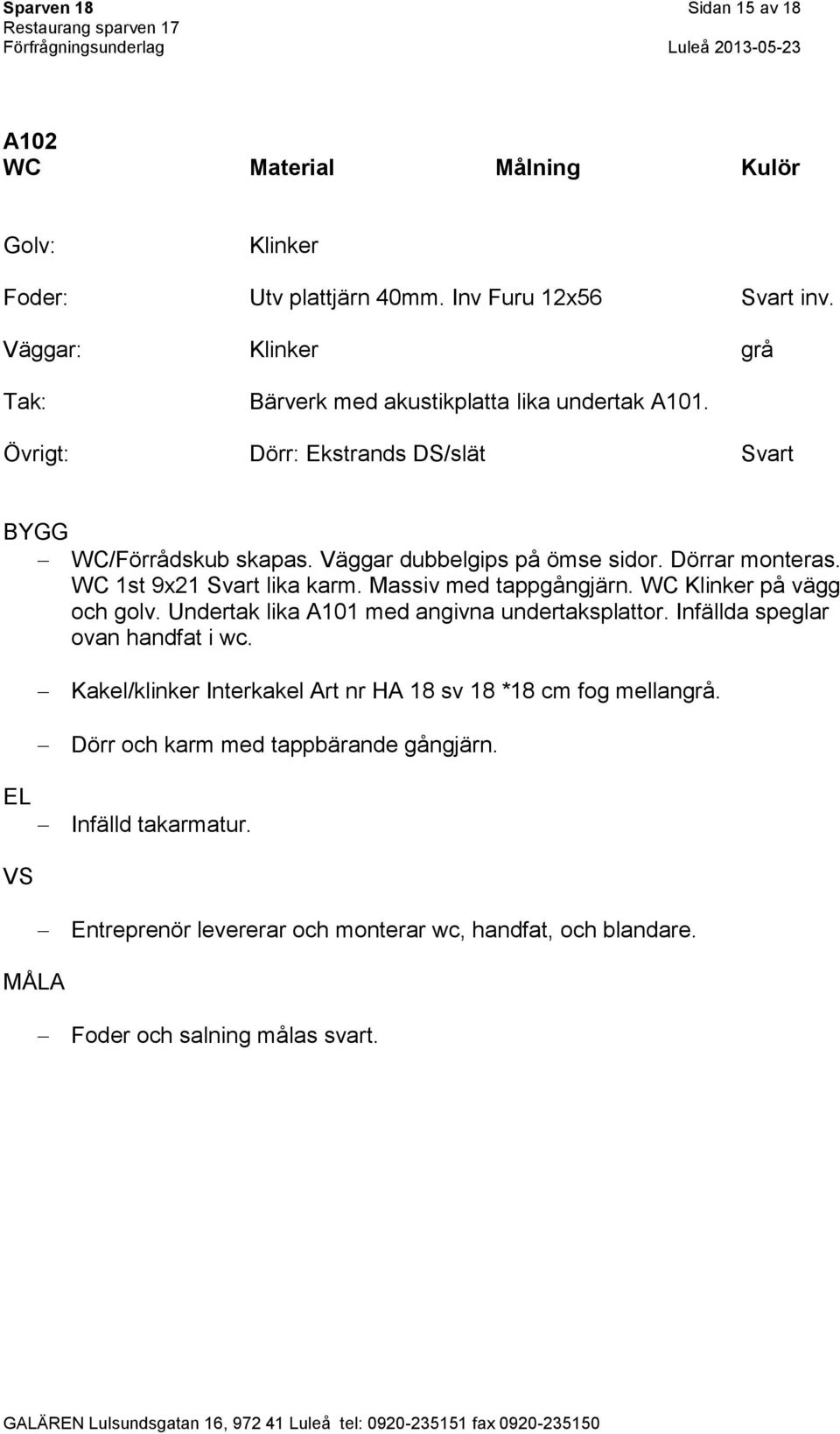

15 Sparven 18 Sidan 15 av 18 A102 WC Material Målning Kulör Klinker Foder: Utv plattjärn 40mm. Inv Furu 12x56 Svart inv. Väggar: Klinker grå Tak: Bärverk med akustikplatta lika undertak A101. Dörr: Ekstrands DS/slät Svart WC/Förrådskub skapas. Väggar dubbelgips på ömse sidor. Dörrar monteras. WC 1st 9x21 Svart lika karm. Massiv med tappgångjärn. WC Klinker på vägg och golv. Undertak lika A101 med angivna undertaksplattor. Infällda speglar ovan handfat i wc. Kakel/klinker Interkakel Art nr HA 18 sv 18 *18 cm fog mellangrå. Dörr och karm med tappbärande gångjärn. Infälld takarmatur. Entreprenör levererar och monterar wc, handfat, och blandare. Foder och salning målas svart.

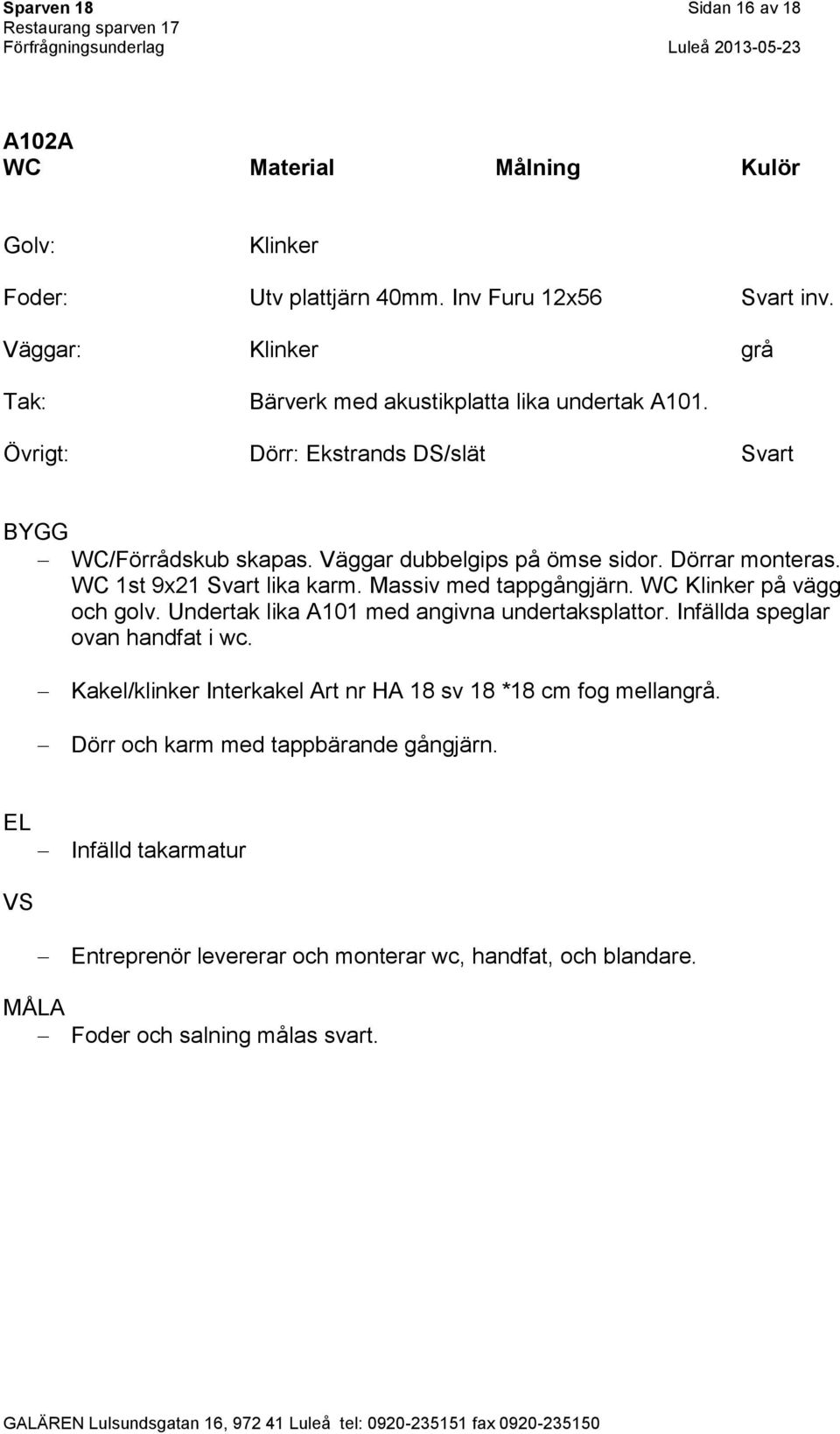

16 Sparven 18 Sidan 16 av 18 A102A WC Material Målning Kulör Klinker Foder: Utv plattjärn 40mm. Inv Furu 12x56 Svart inv. Väggar: Klinker grå Tak: Bärverk med akustikplatta lika undertak A101. Dörr: Ekstrands DS/slät Svart WC/Förrådskub skapas. Väggar dubbelgips på ömse sidor. Dörrar monteras. WC 1st 9x21 Svart lika karm. Massiv med tappgångjärn. WC Klinker på vägg och golv. Undertak lika A101 med angivna undertaksplattor. Infällda speglar ovan handfat i wc. Kakel/klinker Interkakel Art nr HA 18 sv 18 *18 cm fog mellangrå. Dörr och karm med tappbärande gångjärn. Infälld takarmatur Entreprenör levererar och monterar wc, handfat, och blandare. Foder och salning målas svart.

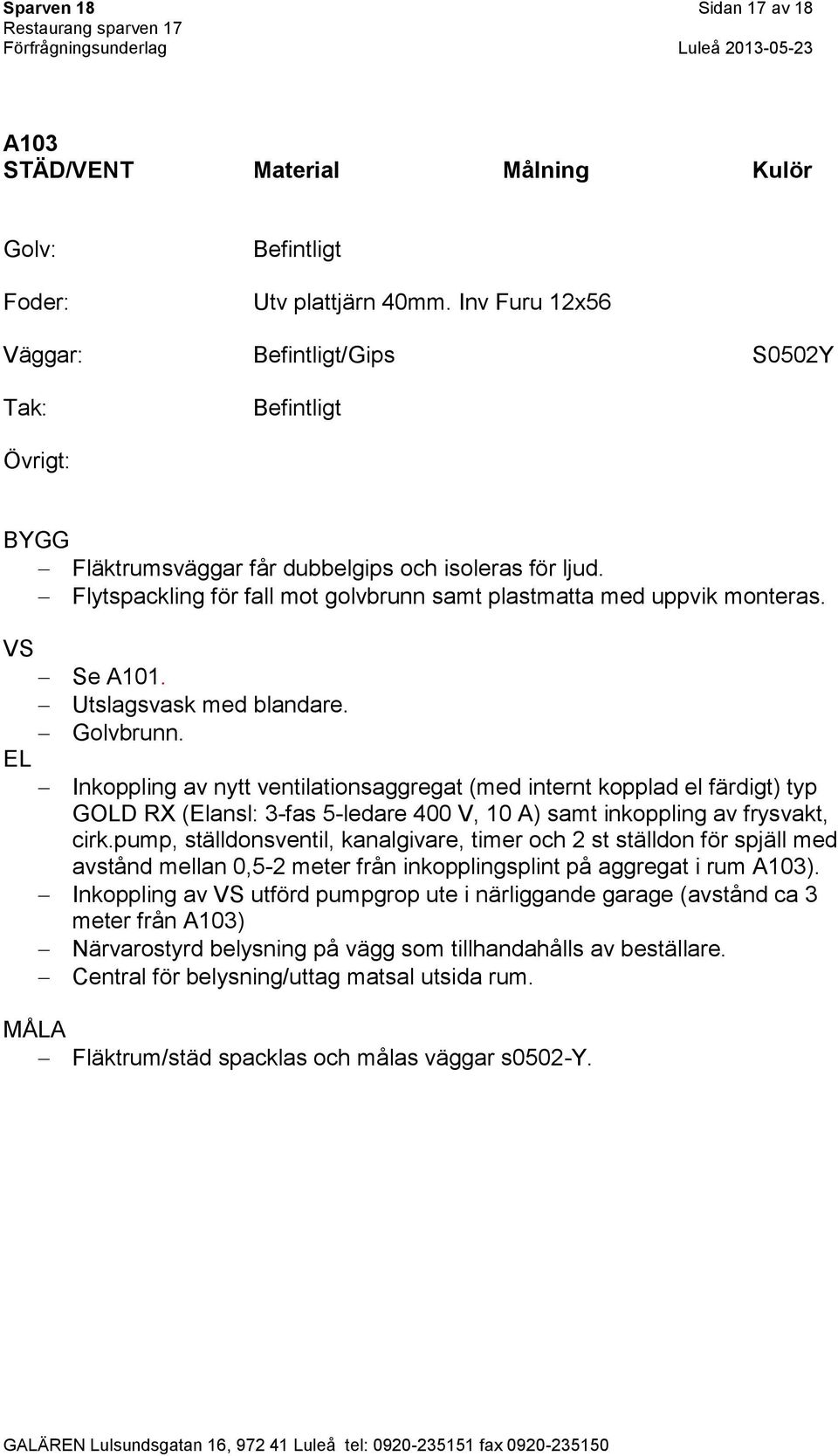

17 Sparven 18 Sidan 17 av 18 A103 STÄD/VENT Material Målning Kulör Foder: Utv plattjärn 40mm. Inv Furu 12x56 Väggar: /Gips S0502Y Tak: Fläktrumsväggar får dubbelgips och isoleras för ljud. Flytspackling för fall mot golvbrunn samt plastmatta med uppvik monteras. Se A101. Utslagsvask med blandare. Golvbrunn. Inkoppling av nytt ventilationsaggregat (med internt kopplad el färdigt) typ GOLD RX (Elansl: 3-fas 5-ledare 400 V, 10 A) samt inkoppling av frysvakt, cirk.pump, ställdonsventil, kanalgivare, timer och 2 st ställdon för spjäll med avstånd mellan 0,5-2 meter från inkopplingsplint på aggregat i rum A103). Inkoppling av utförd pumpgrop ute i närliggande garage (avstånd ca 3 meter från A103) Närvarostyrd belysning på vägg som tillhandahålls av beställare. Central för belysning/uttag matsal utsida rum. Fläktrum/städ spacklas och målas väggar s0502-y.

18 Sparven 18 Sidan 18 av 18 FÖRTYDLIGANDEN Plattjärnen som omnämns i rumsbeskrivning som foder och sockel skall vara av rå svärtad yta dock ej rostangripen 40mm hög ca 2-3mm tjocklek. Med fördel förborrade eftersom infästning skall ske med skruv. Dessa levereras och monteras av byggentreprenör. Väggbeklädnader skall utföras där synlig takvinkel utan taklister. Ingen allmänbelysning skall i detta läge inmonteras i varken matsal botten plan eller matsal källarplan. Dock så skall avsättningar utföras så att detta kan kompletteras i efterhand på ett rationellt sätt. Antal 6st i matsal källarplan samt 3st i matsal bottenplan. Stående foder monteras generellt med ett släpp från golv på 10mm för att skydda ändträt. Råsponten skall laseras innan uppsättning för att förhindra att vita strimmor uppkommer på vägg när panelen torkar. Slitsar i lokal skall utföras så att det bygger ut så lite som möjligt. Alla belysningsarmaturer tillhandahålls av beställare om inget annat är föreskrivet i rumsbeskrivningen. Generellt gäller att i största möjliga mån förlägga eldragning och installationer dolt. Byggentreprenör står för sakvaror i RWC godkända av beställaren. Anropskontakter larm (på armstöd och vid dörr på höjd 0,2 och 0,7m, i anslutning till den senare signallampa som visar att larm utlösts samt återställningsknapp.) Utrymningsskyltar i antal enligt branddok levereras och monteras av byggentreprenör samt installeras av elentreprenör. Skyltarna skall vara i piktogramstomme från KAMIC. kamic/nodbelysning-med-piktogram-inbyggt-batteri-- centralmatade/efterlysande-specialpiktogram/minilux/pid
