1 Kv Hökaren Enköping Etapp 2 Kortfattad Beskrivning Bygghandling (11)

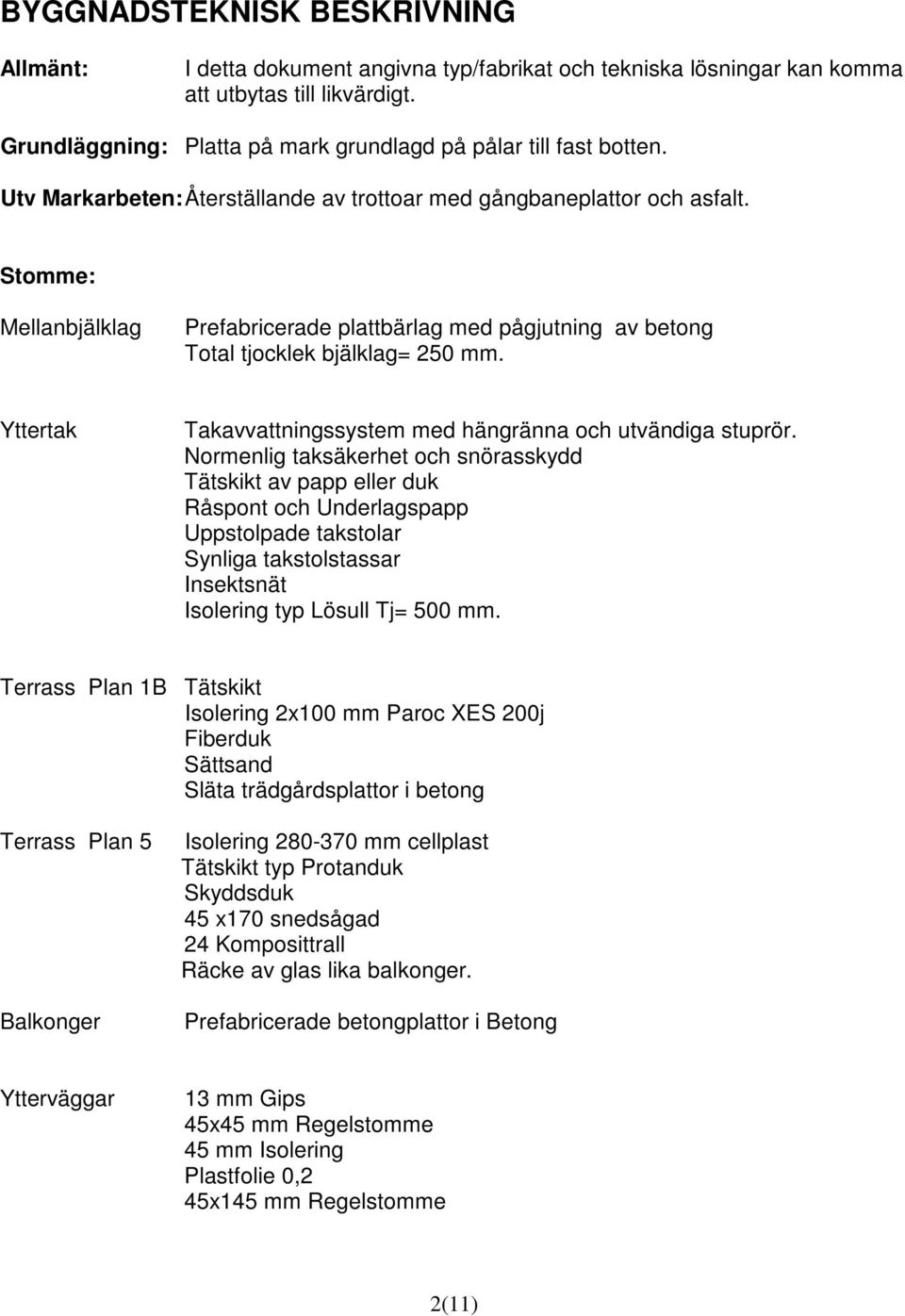

2 BYGGNADSTEKNISK BESKRIVNING Allmänt: I detta dokument angivna typ/fabrikat och tekniska lösningar kan komma att utbytas till likvärdigt. Grundläggning: Platta på mark grundlagd på pålar till fast botten. Utv Markarbeten: Återställande av trottoar med gångbaneplattor och asfalt. Stomme: Mellanbjälklag Prefabricerade plattbärlag med pågjutning av betong Total tjocklek bjälklag= 250 mm. Yttertak avvattningssystem med hängränna och utvändiga stuprör. Normenlig taksäkerhet och snörasskydd Tätskikt av papp eller duk Råspont och Underlagspapp Uppstolpade takstolar Synliga takstolstassar Insektsnät Isolering typ Lösull Tj= 500 mm. Terrass Plan 1B Tätskikt Isolering 2x100 mm Paroc XES 200j Fiberduk Sättsand Släta trädgårdsplattor i betong Terrass Plan 5 Balkonger Isolering mm cellplast Tätskikt typ Protanduk Skyddsduk 45 x170 snedsågad 24 Komposittrall Räcke av glas lika balkonger. Prefabricerade betongplattor i Betong Ytterväggar 13 mm Gips 45x45 mm Regelstomme 45 mm Isolering Plastfolie 0,2 45x145 mm Regelstomme 2(11)

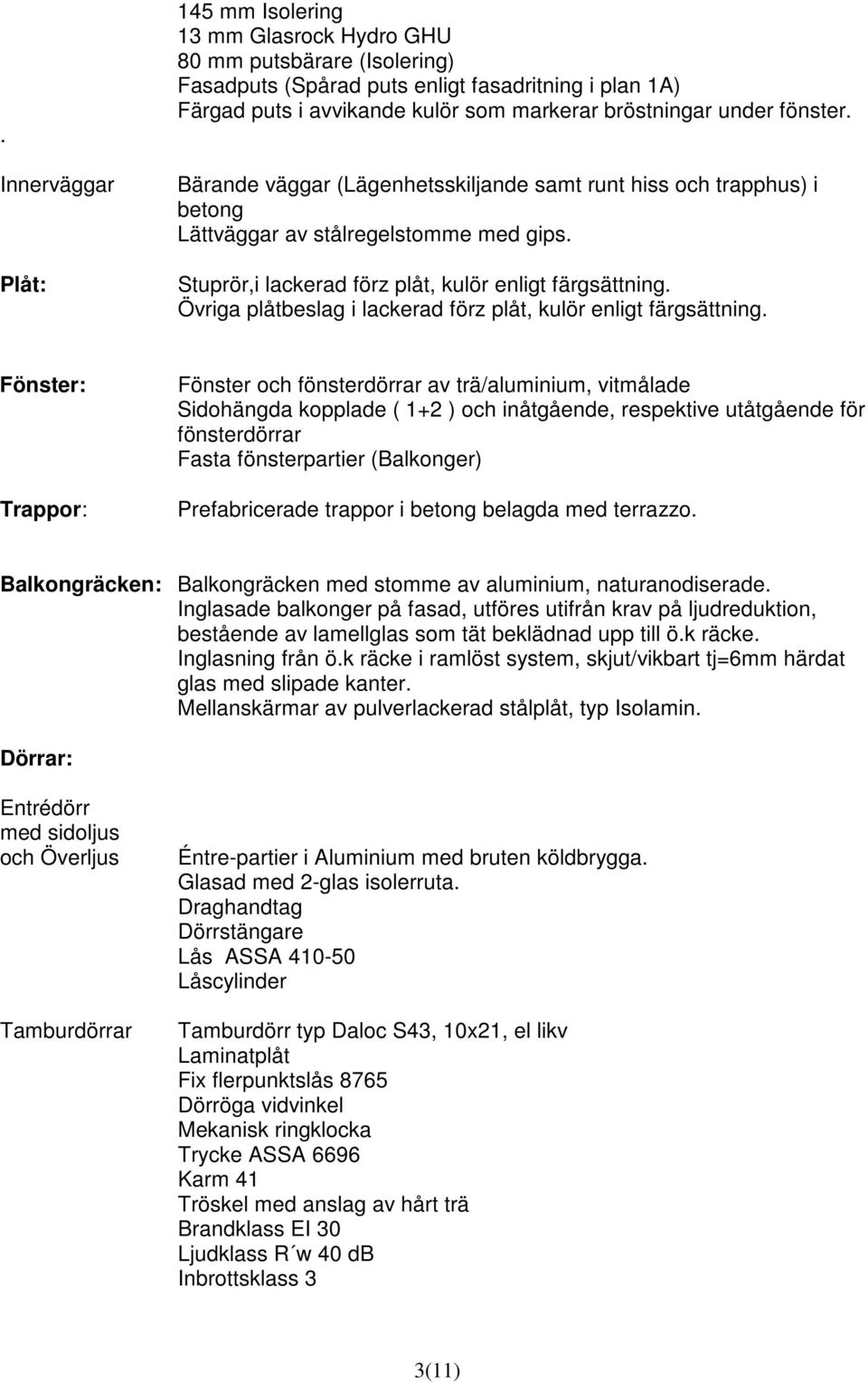

3 . Innerväggar Plåt: 145 mm Isolering 13 mm Glasrock Hydro GHU 80 mm putsbärare (Isolering) Fasadputs (Spårad puts enligt fasadritning i plan 1A) Färgad puts i avvikande kulör som markerar bröstningar under fönster. Bärande väggar (Lägenhetsskiljande samt runt hiss och trapphus) i betong Lättväggar av stålregelstomme med gips. Stuprör,i lackerad förz plåt, kulör enligt färgsättning. Övriga plåtbeslag i lackerad förz plåt, kulör enligt färgsättning. Fönster: Trappor: Fönster och fönsterdörrar av trä/aluminium, vitmålade Sidohängda kopplade ( 1+2 ) och inåtgående, respektive utåtgående för fönsterdörrar Fasta fönsterpartier (Balkonger) Prefabricerade trappor i betong belagda med terrazzo. Balkongräcken: Balkongräcken med stomme av aluminium, naturanodiserade. Inglasade balkonger på fasad, utföres utifrån krav på ljudreduktion, bestående av lamellglas som tät beklädnad upp till ö.k räcke. Inglasning från ö.k räcke i ramlöst system, skjut/vikbart tj=6mm härdat glas med slipade kanter. Mellanskärmar av pulverlackerad stålplåt, typ Isolamin. Dörrar: Entrédörr med sidoljus och Överljus Tamburdörrar Éntre-partier i Aluminium med bruten köldbrygga. Glasad med 2-glas isolerruta. Draghandtag Dörrstängare Lås ASSA Låscylinder Tamburdörr typ Daloc S43, 10x21, el likv Laminatplåt Fix flerpunktslås 8765 Dörröga vidvinkel Mekanisk ringklocka Trycke ASSA 6696 Karm 41 Tröskel med anslag av hårt trä Brandklass EI 30 Ljudklass R w 40 db Inbrottsklass 3 3(11)

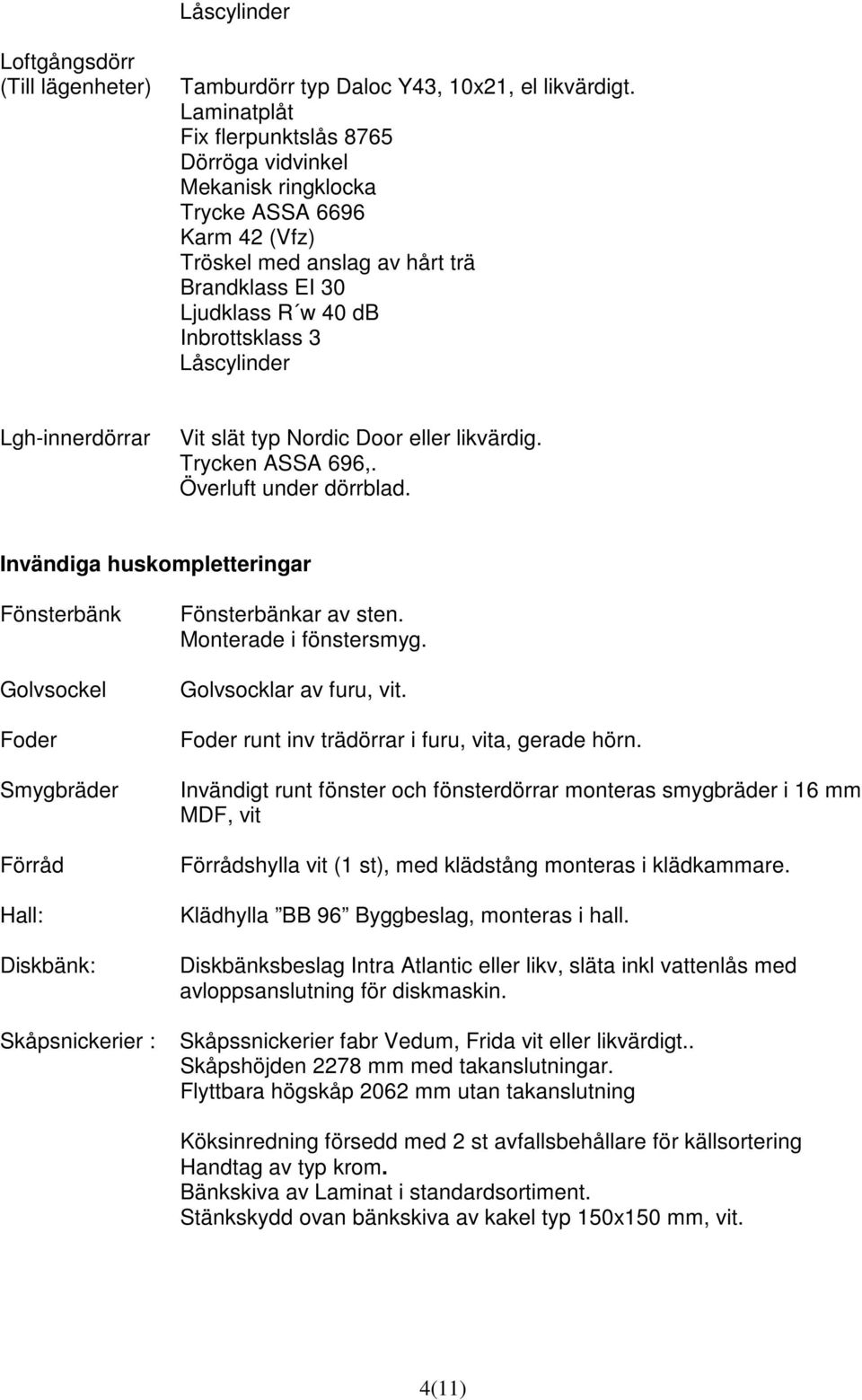

4 Låscylinder Loftgångsdörr (Till lägenheter) Tamburdörr typ Daloc Y43, 10x21, el likvärdigt. Laminatplåt Fix flerpunktslås 8765 Dörröga vidvinkel Mekanisk ringklocka Trycke ASSA 6696 Karm 42 (Vfz) Tröskel med anslag av hårt trä Brandklass EI 30 Ljudklass R w 40 db Inbrottsklass 3 Låscylinder Lgh-innerdörrar Vit slät typ Nordic Door eller likvärdig. Trycken ASSA 696,. Överluft under dörrblad. Invändiga huskompletteringar Fönsterbänk sockel Foder Smygbräder Förråd Hall: Diskbänk: Skåpsnickerier : Fönsterbänkar av sten. Monterade i fönstersmyg. socklar av furu, vit. Foder runt inv trädörrar i furu, vita, gerade hörn. Invändigt runt fönster och fönsterdörrar monteras smygbräder i 16 mm MDF, vit Förrådshylla vit (1 st), med klädstång monteras i klädkammare. Klädhylla BB 96 Byggbeslag, monteras i hall. Diskbänksbeslag Intra Atlantic eller likv, släta inkl vattenlås med avloppsanslutning för diskmaskin. Skåpssnickerier fabr Vedum, Frida vit eller likvärdigt.. Skåpshöjden 2278 mm med takanslutningar. Flyttbara högskåp 2062 mm utan takanslutning Köksinredning försedd med 2 st avfallsbehållare för källsortering Handtag av typ krom. Bänkskiva av Laminat i standardsortiment. Stänkskydd ovan bänkskiva av kakel typ 150x150 mm, vit. 4(11)

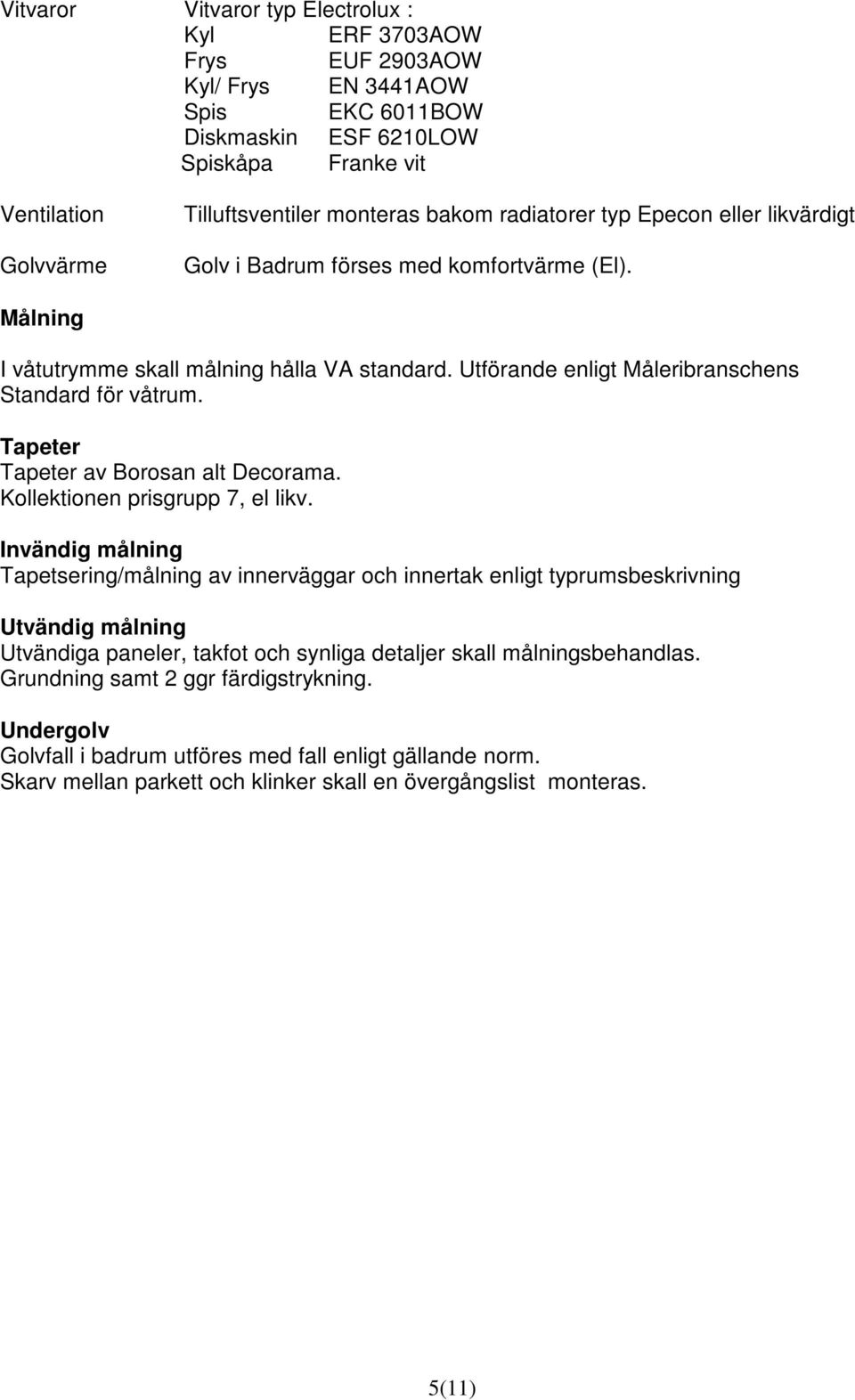

5 Vitvaror Vitvaror typ Electrolux : Kyl ERF 3703AOW Frys EUF 2903AOW Kyl/ Frys EN 3441AOW Spis EKC 6011BOW Diskmaskin ESF 6210LOW Spiskåpa Franke vit Ventilation värme Tilluftsventiler monteras bakom radiatorer typ Epecon eller likvärdigt i Badrum förses med komfortvärme (El). Målning I våtutrymme skall målning hålla VA standard. Utförande enligt Måleribranschens Standard för våtrum. Tapeter Tapeter av Borosan alt Decorama. Kollektionen prisgrupp 7, el likv. Invändig målning Tapetsering/målning av innerväggar och innertak enligt typrumsbeskrivning Utvändig målning Utvändiga paneler, takfot och synliga detaljer skall målningsbehandlas. Grundning samt 2 ggr färdigstrykning. Undergolv fall i badrum utföres med fall enligt gällande norm. Skarv mellan parkett och klinker skall en övergångslist monteras. 5(11)

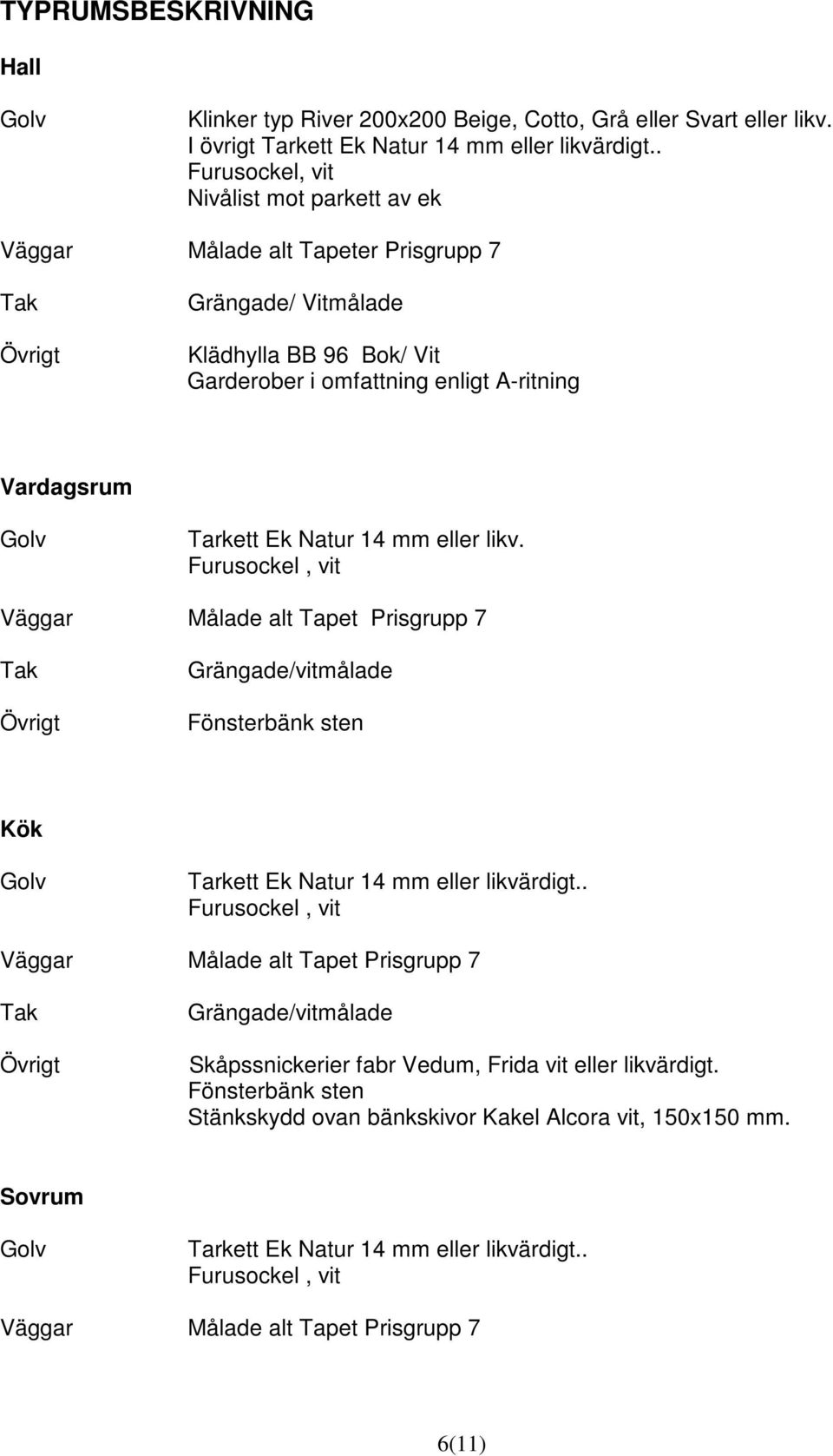

6 TYPRUMSBESKRIVNING Hall Klinker typ River 200x200 Beige, Cotto, Grå eller Svart eller likv. I övrigt Tarkett Ek Natur 14 mm eller likvärdigt.. Furusockel, vit Nivålist mot parkett av ek Målade alt Tapeter Prisgrupp 7 Grängade/ Vitmålade Klädhylla BB 96 Bok/ Vit Garderober i omfattning enligt A-ritning Vardagsrum Tarkett Ek Natur 14 mm eller likv. Furusockel, vit Målade alt Tapet Prisgrupp 7 Grängade/vitmålade Fönsterbänk sten Kök Tarkett Ek Natur 14 mm eller likvärdigt.. Furusockel, vit Målade alt Tapet Prisgrupp 7 Grängade/vitmålade Skåpssnickerier fabr Vedum, Frida vit eller likvärdigt. Fönsterbänk sten Stänkskydd ovan bänkskivor Kakel Alcora vit, 150x150 mm. Sovrum Tarkett Ek Natur 14 mm eller likvärdigt.. Furusockel, vit Målade alt Tapet Prisgrupp 7 6(11)

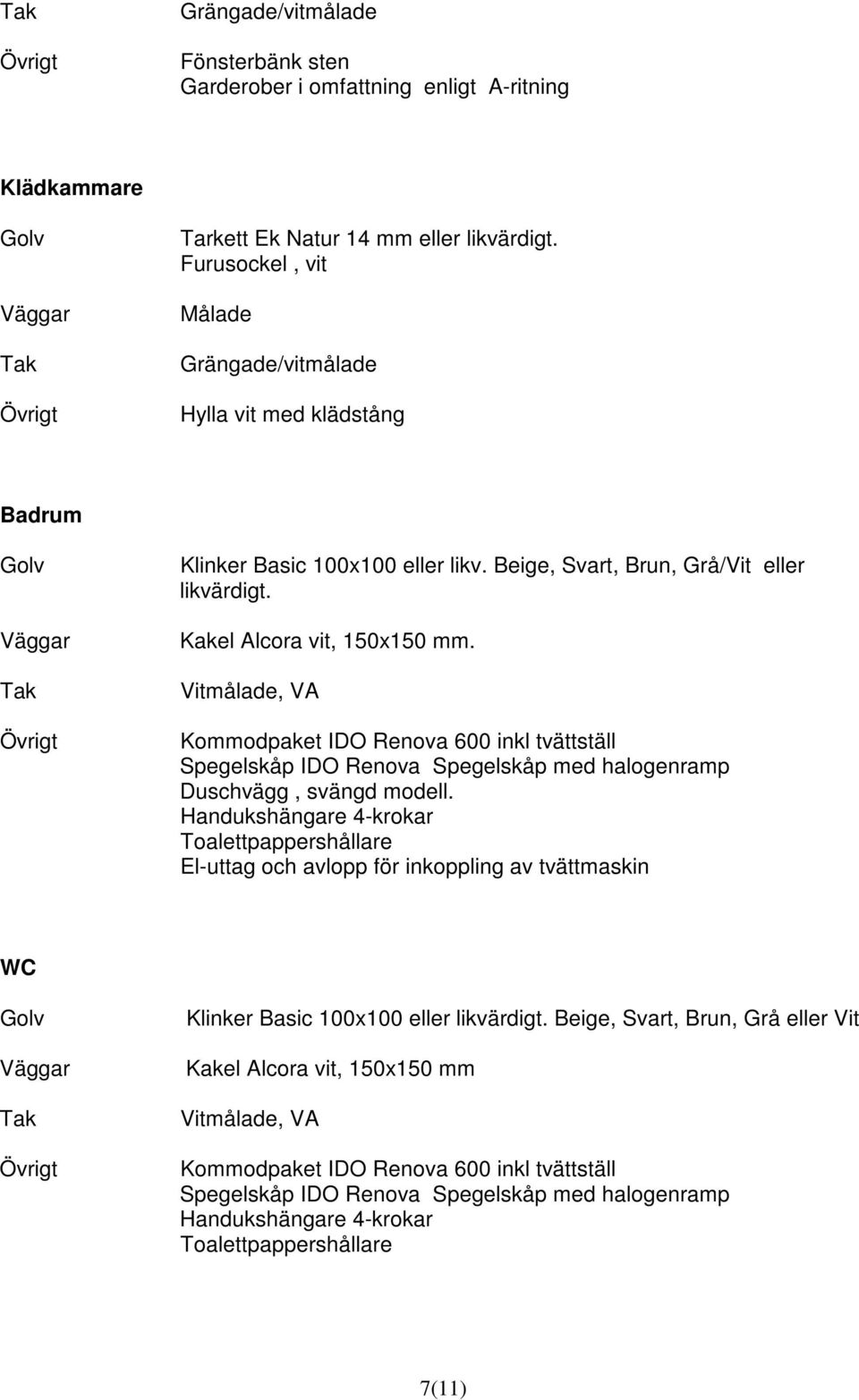

7 Grängade/vitmålade Fönsterbänk sten Garderober i omfattning enligt A-ritning Klädkammare Tarkett Ek Natur 14 mm eller likvärdigt. Furusockel, vit Målade Grängade/vitmålade Hylla vit med klädstång Badrum Klinker Basic 100x100 eller likv. Beige, Svart, Brun, Grå/Vit eller likvärdigt. Kakel Alcora vit, 150x150 mm. Vitmålade, VA Kommodpaket IDO Renova 600 inkl tvättställ Spegelskåp IDO Renova Spegelskåp med halogenramp Duschvägg, svängd modell. Handukshängare 4-krokar Toalettpappershållare El-uttag och avlopp för inkoppling av tvättmaskin WC Klinker Basic 100x100 eller likvärdigt. Beige, Svart, Brun, Grå eller Vit Kakel Alcora vit, 150x150 mm Vitmålade, VA Kommodpaket IDO Renova 600 inkl tvättställ Spegelskåp IDO Renova Spegelskåp med halogenramp Handukshängare 4-krokar Toalettpappershållare 7(11)

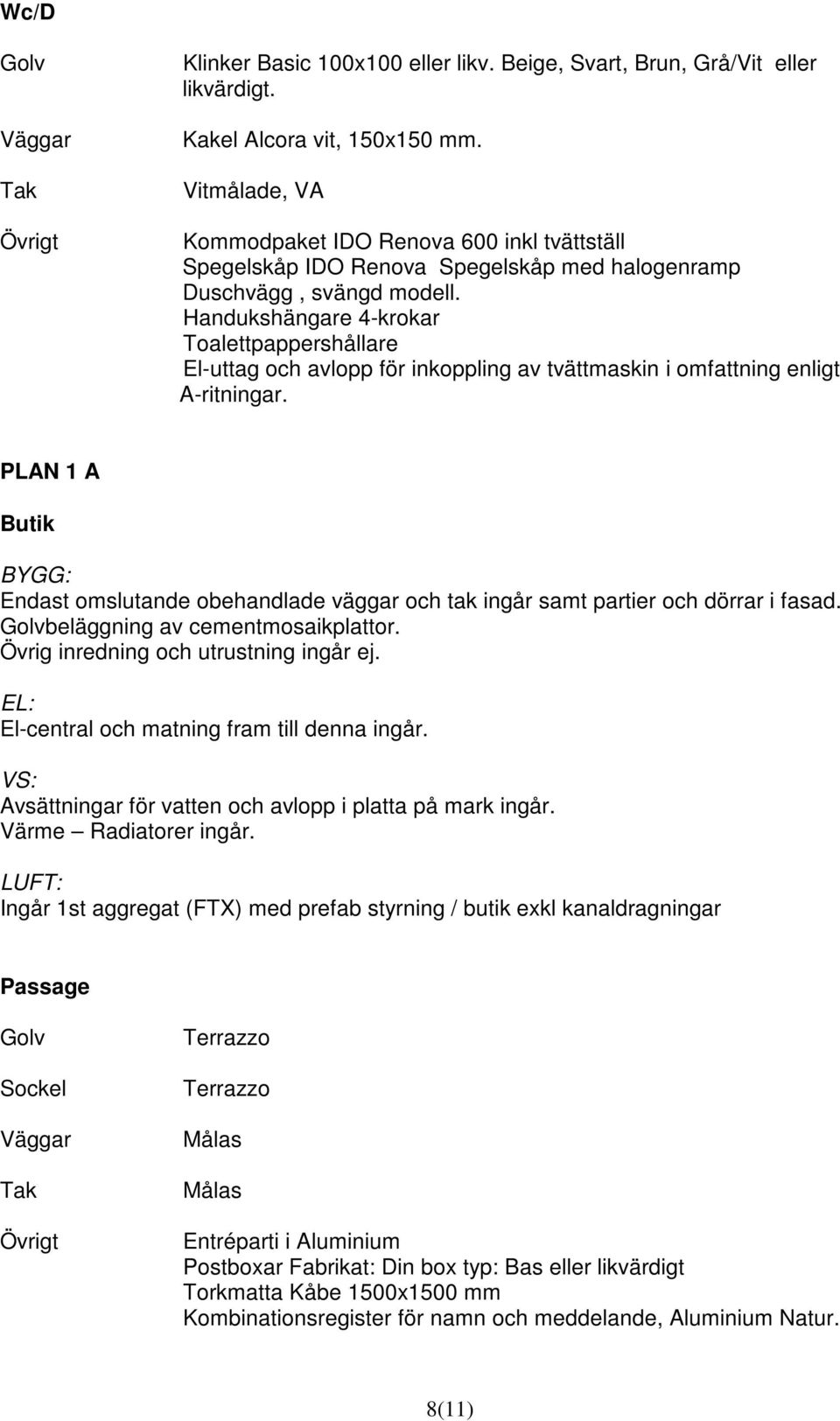

8 Wc/D Klinker Basic 100x100 eller likv. Beige, Svart, Brun, Grå/Vit eller likvärdigt. Kakel Alcora vit, 150x150 mm. Vitmålade, VA Kommodpaket IDO Renova 600 inkl tvättställ Spegelskåp IDO Renova Spegelskåp med halogenramp Duschvägg, svängd modell. Handukshängare 4-krokar Toalettpappershållare El-uttag och avlopp för inkoppling av tvättmaskin i omfattning enligt A-ritningar. PLAN 1 A Butik BYGG: Endast omslutande obehandlade väggar och tak ingår samt partier och dörrar i fasad. beläggning av cementmosaikplattor. Övrig inredning och utrustning ingår ej. EL: El-central och matning fram till denna ingår. VS: Avsättningar för vatten och avlopp i platta på mark ingår. Värme Radiatorer ingår. LUFT: Ingår 1st aggregat (FTX) med prefab styrning / butik exkl kanaldragningar Passage Sockel Terrazzo Terrazzo Entréparti i Aluminium Postboxar Fabrikat: Din box typ: Bas eller likvärdigt Torkmatta Kåbe 1500x1500 mm Kombinationsregister för namn och meddelande, Aluminium Natur. 8(11)

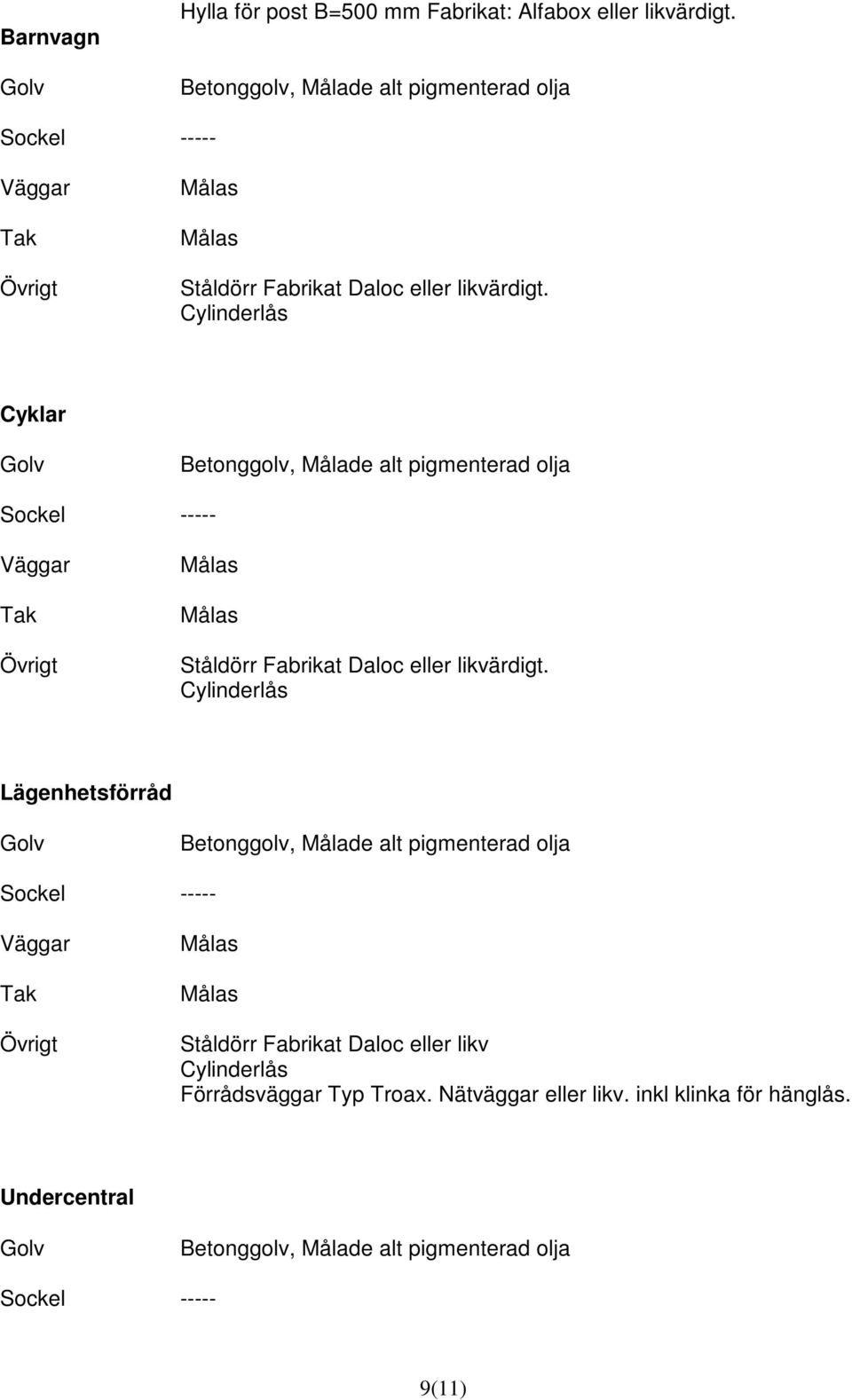

9 Barnvagn Hylla för post B=500 mm Fabrikat: Alfabox eller likvärdigt. Betonggolv, Målade alt pigmenterad olja Sockel Ståldörr Fabrikat Daloc eller likvärdigt. Cylinderlås Cyklar Betonggolv, Målade alt pigmenterad olja Sockel Ståldörr Fabrikat Daloc eller likvärdigt. Cylinderlås Lägenhetsförråd Betonggolv, Målade alt pigmenterad olja Sockel Ståldörr Fabrikat Daloc eller likv Cylinderlås Förrådsväggar Typ Troax. Nätväggar eller likv. inkl klinka för hänglås. Undercentral Betonggolv, Målade alt pigmenterad olja Sockel (11)

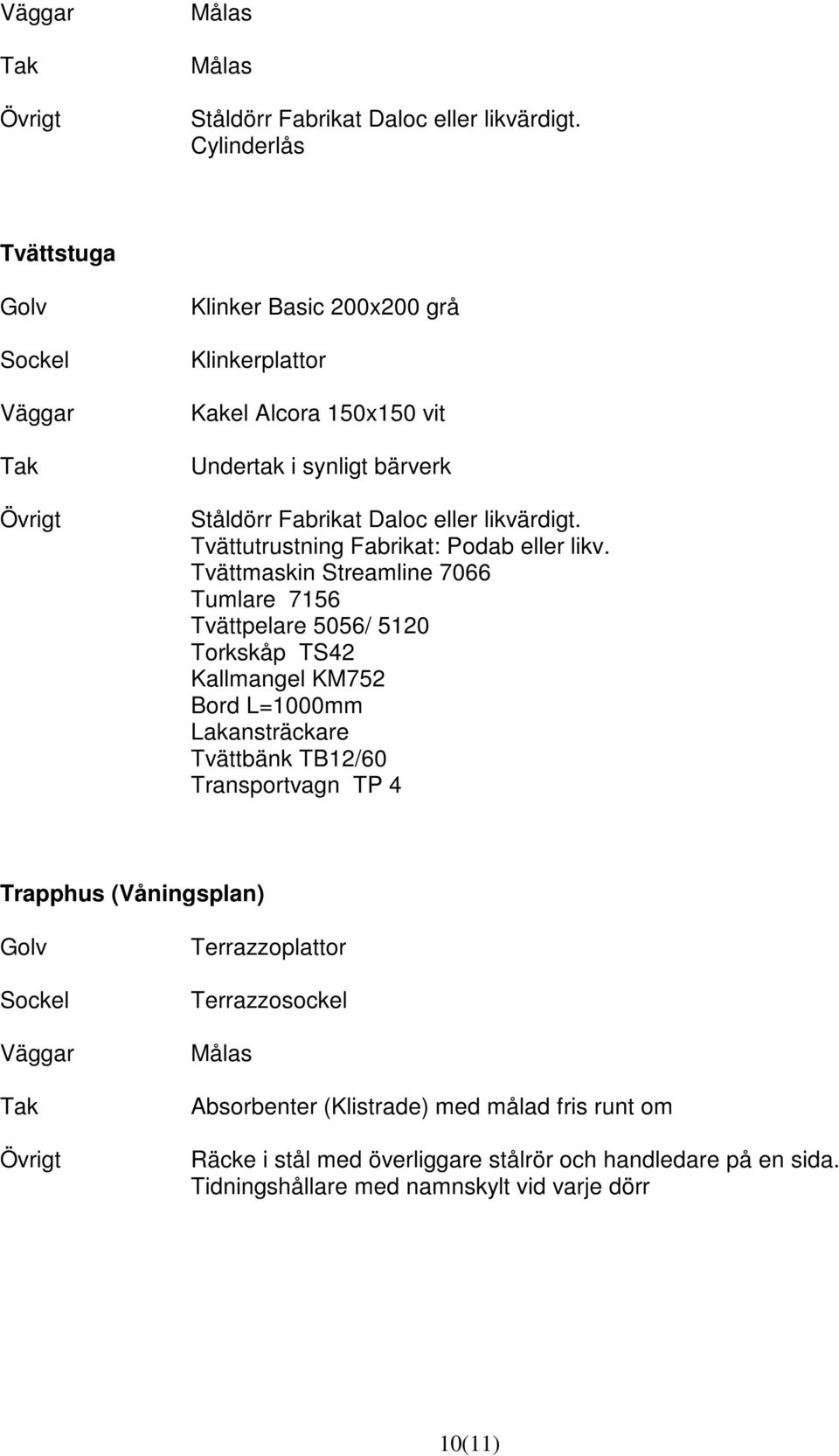

10 Ståldörr Fabrikat Daloc eller likvärdigt. Cylinderlås Tvättstuga Sockel Klinker Basic 200x200 grå Klinkerplattor Kakel Alcora 150x150 vit Undertak i synligt bärverk Ståldörr Fabrikat Daloc eller likvärdigt. Tvättutrustning Fabrikat: Podab eller likv. Tvättmaskin Streamline 7066 Tumlare 7156 Tvättpelare 5056/ 5120 Torkskåp TS42 Kallmangel KM752 Bord L=1000mm Lakansträckare Tvättbänk TB12/60 Transportvagn TP 4 Trapphus (Våningsplan) Sockel Terrazzoplattor Terrazzosockel Absorbenter (Klistrade) med målad fris runt om Räcke i stål med överliggare stålrör och handledare på en sida. Tidningshållare med namnskylt vid varje dörr 10(11)

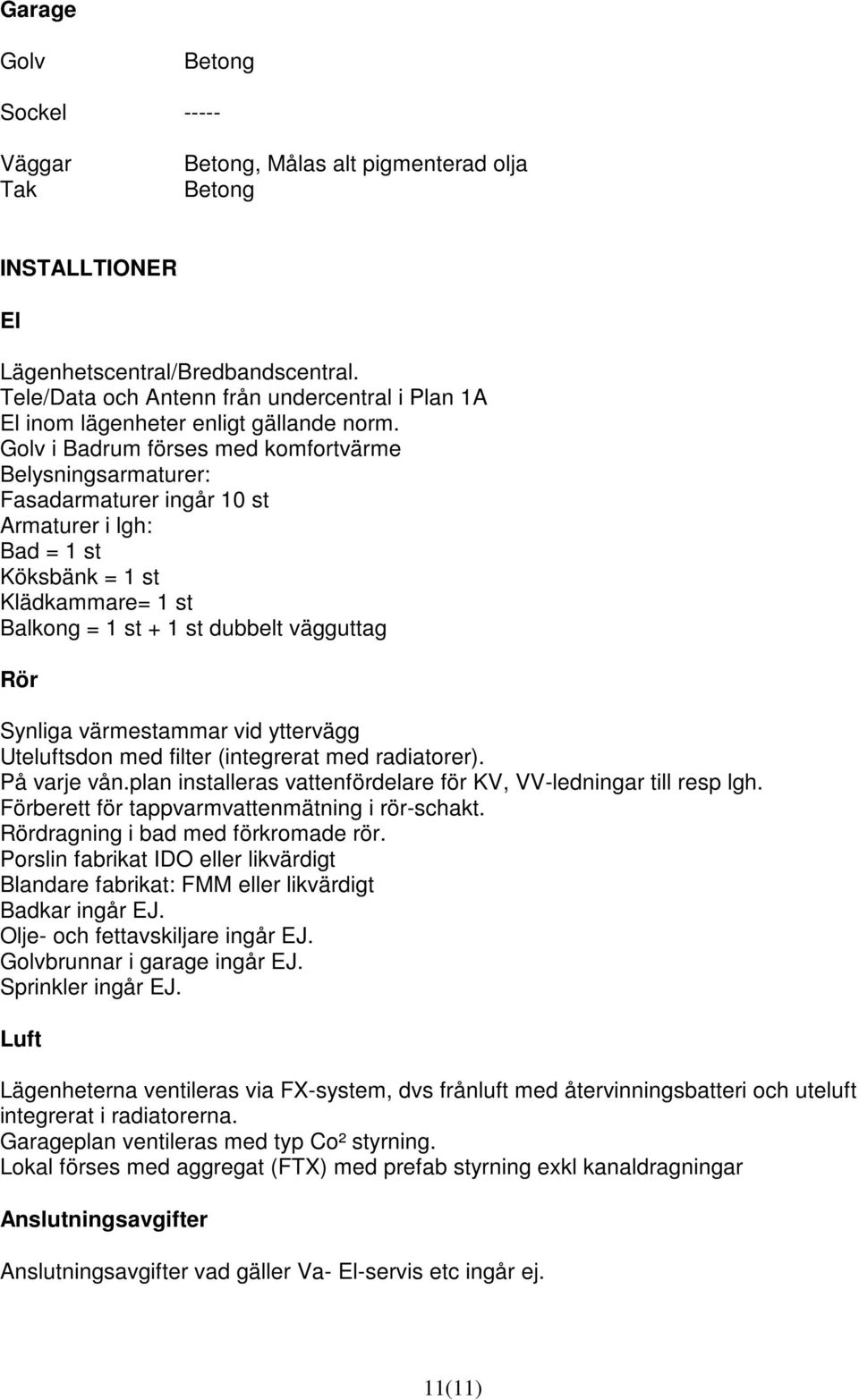

11 Garage Betong Sockel Betong, alt pigmenterad olja Betong INSTALLTIONER El Lägenhetscentral/Bredbandscentral. Tele/Data och Antenn från undercentral i Plan 1A El inom lägenheter enligt gällande norm. i Badrum förses med komfortvärme Belysningsarmaturer: Fasadarmaturer ingår 10 st Armaturer i lgh: Bad = 1 st Köksbänk = 1 st Klädkammare= 1 st Balkong = 1 st + 1 st dubbelt vägguttag Rör Synliga värmestammar vid yttervägg Uteluftsdon med filter (integrerat med radiatorer). På varje vån.plan installeras vattenfördelare för KV, VV-ledningar till resp lgh. Förberett för tappvarmvattenmätning i rör-schakt. Rördragning i bad med förkromade rör. Porslin fabrikat IDO eller likvärdigt Blandare fabrikat: FMM eller likvärdigt Badkar ingår EJ. Olje- och fettavskiljare ingår EJ. brunnar i garage ingår EJ. Sprinkler ingår EJ. Luft Lägenheterna ventileras via FX-system, dvs frånluft med återvinningsbatteri och uteluft integrerat i radiatorerna. Garageplan ventileras med typ Co² styrning. Lokal förses med aggregat (FTX) med prefab styrning exkl kanaldragningar Anslutningsavgifter Anslutningsavgifter vad gäller Va- El-servis etc ingår ej. 11(11)
