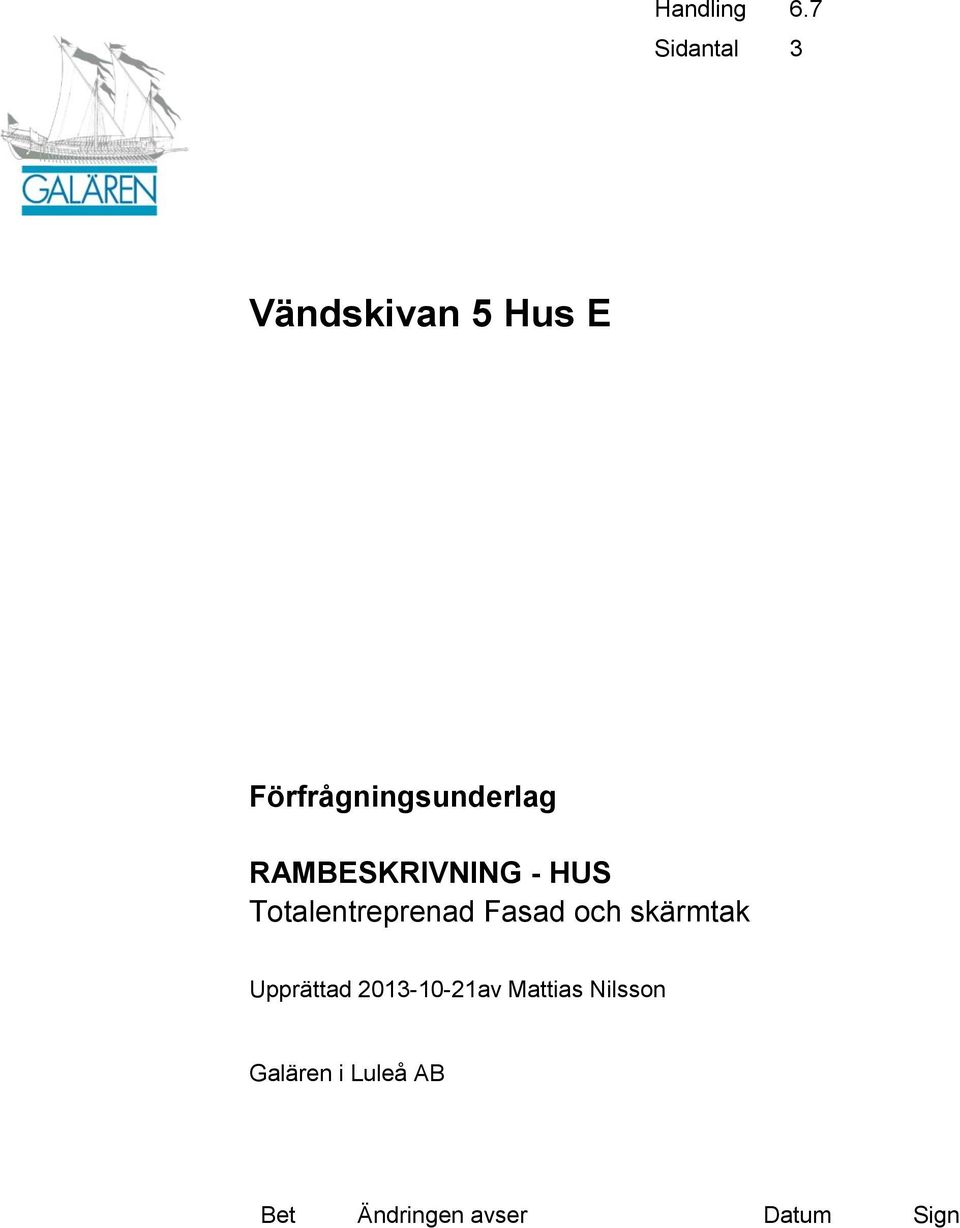

1 Handling 6.7 Sidantal 3 Vändskivan 5 Hus E Förfrågningsunderlag RAMBESKRIVNING - HUS Totalentreprenad Fasad och skärmtak Upprättad av Galären i Luleå AB Bet Ändringen avser Sign

2 INNEHÅLLSFÖRTECKNING 0 RAMBESKRIVNING- HUS... 3

3 0 RAMBESKRIVNING-HUS 3(5) 0 RAMBESKRIVNING-HUS Allmänt Denna beskrivning avser ombyggnad av fasad samt nybyggnad av skärmtak på vändskivan 5 Hus E Banvägen 25. Galären har framtagit vissa K-handlingar till ffu, byggentreprenören ansvarar för fortsatt projektering om så krävs. För kvalitet, konstruktion, utseende, materialval och utförande skall, där handlingarna inte detaljerat styr anbudsgivarens/entreprenörens val, utförande enligt AMA 08 inklusive föreslagen beskrivningstext i anslutande RA Hus 08 och god branschstandard utgöra referens för nivå som ur ovan nämnda aspekter skall motsvara utfört arbete. Beträffande utförandeföreskrifter skall senaste utgåvor av Boverkets Byggregler BBR, Konstruktionsregler EKS samt tillämpliga delar över standarder, publikationer mm enligt bilaga till BBR. Råd i gällande BBR och EKS skall tillämpas. Gällande BBK inklusive supplement och BSK skall tillämpas. Om avvikelser från AMA finns, skall den föreslagna ändringen anges i anbudet. Rivning Rivning av betongfasad för nytt fasadparti vid barnenshus entre, rivningen utförs med sågning, detta styrs så det utförs före öppning av butik Tillfällig vägg byggs invändigt för att bibehålla värmen i butiken samt utgör dammskydd. Rengöring av arbetsområdet skall ske konternuerligt. Rivning av 10 st befintliga små fönster som är mellan entreerna. Rivning av befintligt plåtband som går runt hela huset se fasadritning A samt bilaga 4 detalj 1 takfot. På framsidan av huset så rives även del av sandwich elementet för att vatten skall kunna ledas ner mot takets ränndal. Rivning av befintliga fönsteröppningar som blir skyltyta enligt ritning A På ritning framgår det ej att det är även en yta som skall rivas bakom en av Barnens Hus skyltytor. Entreprenören ansvarar för demontering av alla skyltar på huset. Hyresgästernas skyltar måste alltid synas och vara i drift. Detta medför att provisoriska montage måste ske med fungerande belysning tills de nya skyltlådorna är byggda.

4 0 RAMBESKRIVNING-HUS 4(5) Igensättning efter rivna byggnadsdelar Igensättning av fönsteröppningar som blir ny skyltyta. Dessa fullisoleras lika befintlig vägg tjoklek, insida kläs med 12 mm gips samt 12 mm plywood. Utsida kläs med 12 mm plywood cemberit kulör lika fasad samt Montage av fasadparti vid entre Barnenshus samt 10 st små fönster mellan entreer monteras av glasmästare separat upphandlad av Galären. Byggentreprenören ansvarar för drevning runt partier samt övrig beslagning utv och invändigt. Nedre plåtbleck på Candy Corners redan monterade parti anpassas till nya plattläggningen. Fasader Nytt plåtband monteras efter fasad enligt ritning A , A Nytt skärmtak: Allt stål till skärmtak samt räcke på platå monteras av stålentreprenör upphand separat av galären. Byggentreprenören utför skärmtak enligt ritning A , A , K Bärplåt monteras på stålbalkar. Undersida skärmtak utföres med minerit. Håltagning utföres för 40 st infälda armaturer i skärmtakets undersida. Skyltytor: utföres enligt ritning Skyltyta mot nordost utföres diktan yttervägg, ej enligt ritning. Betongsockel utföres som upplag för skyltyta, regelstomme trä 45x170 monteras dikt befintlig fasad. Kortlingar utföres mellan regelstomme i cemberit skarvar. Gummilist monteras i alla cemberit skarvar så ej man ser träytan. Skyltytor mot nordost ställs på L-stöd, insidan skyltvägg får ej gå in på plattläggningen.

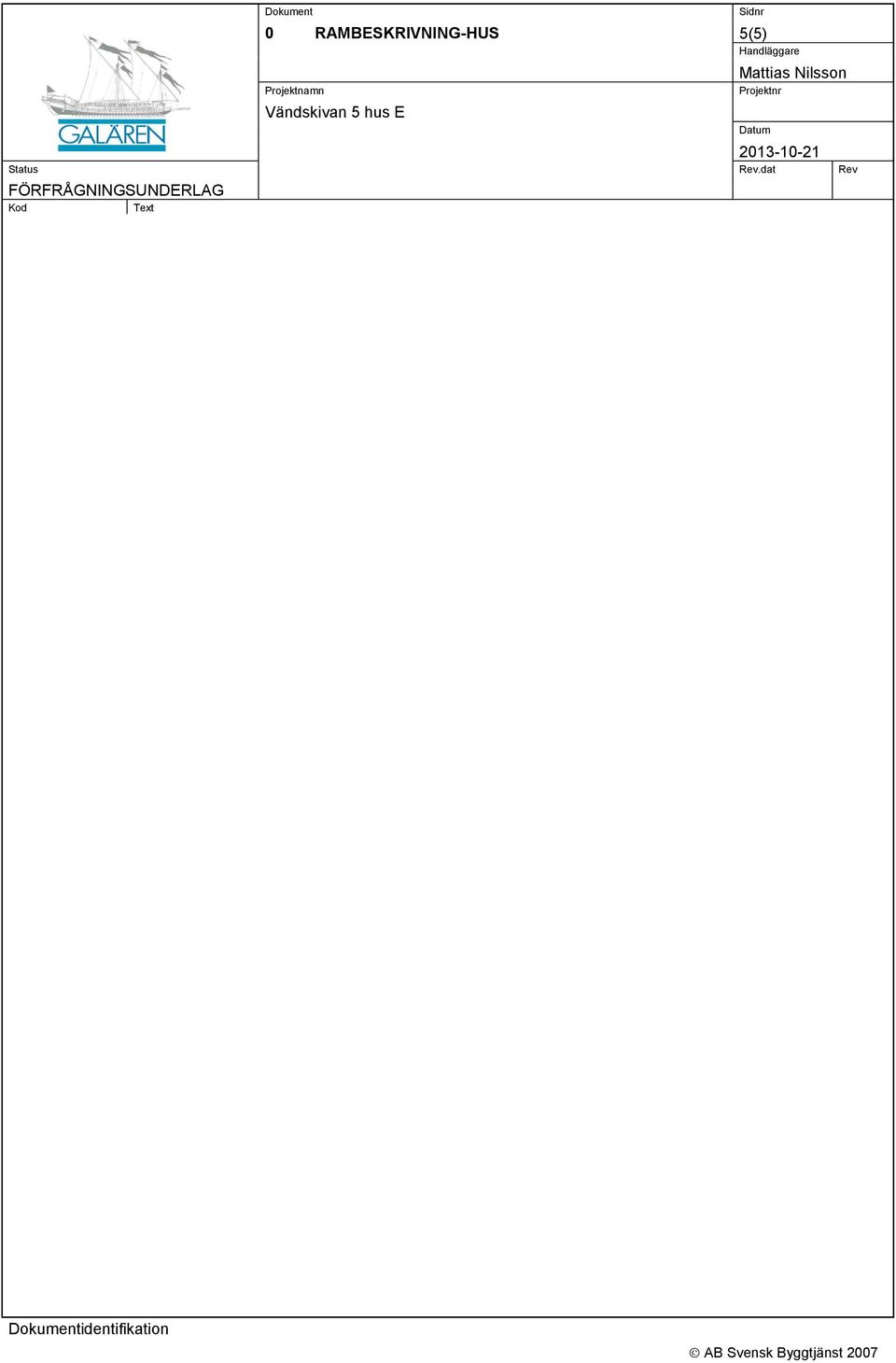

5 0 RAMBESKRIVNING-HUS 5(5)
