1 Skyltprogram för Kista Science Tower

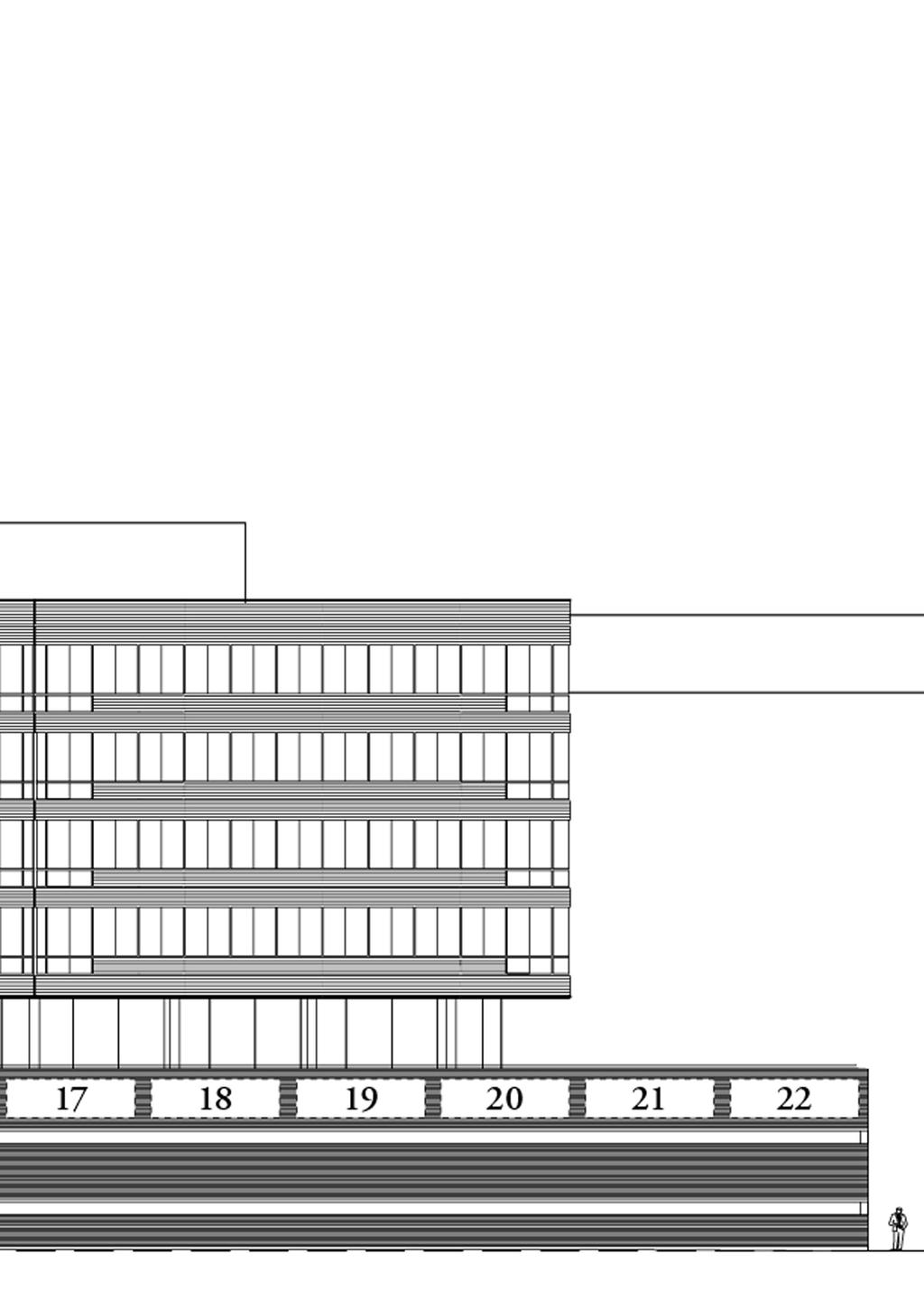

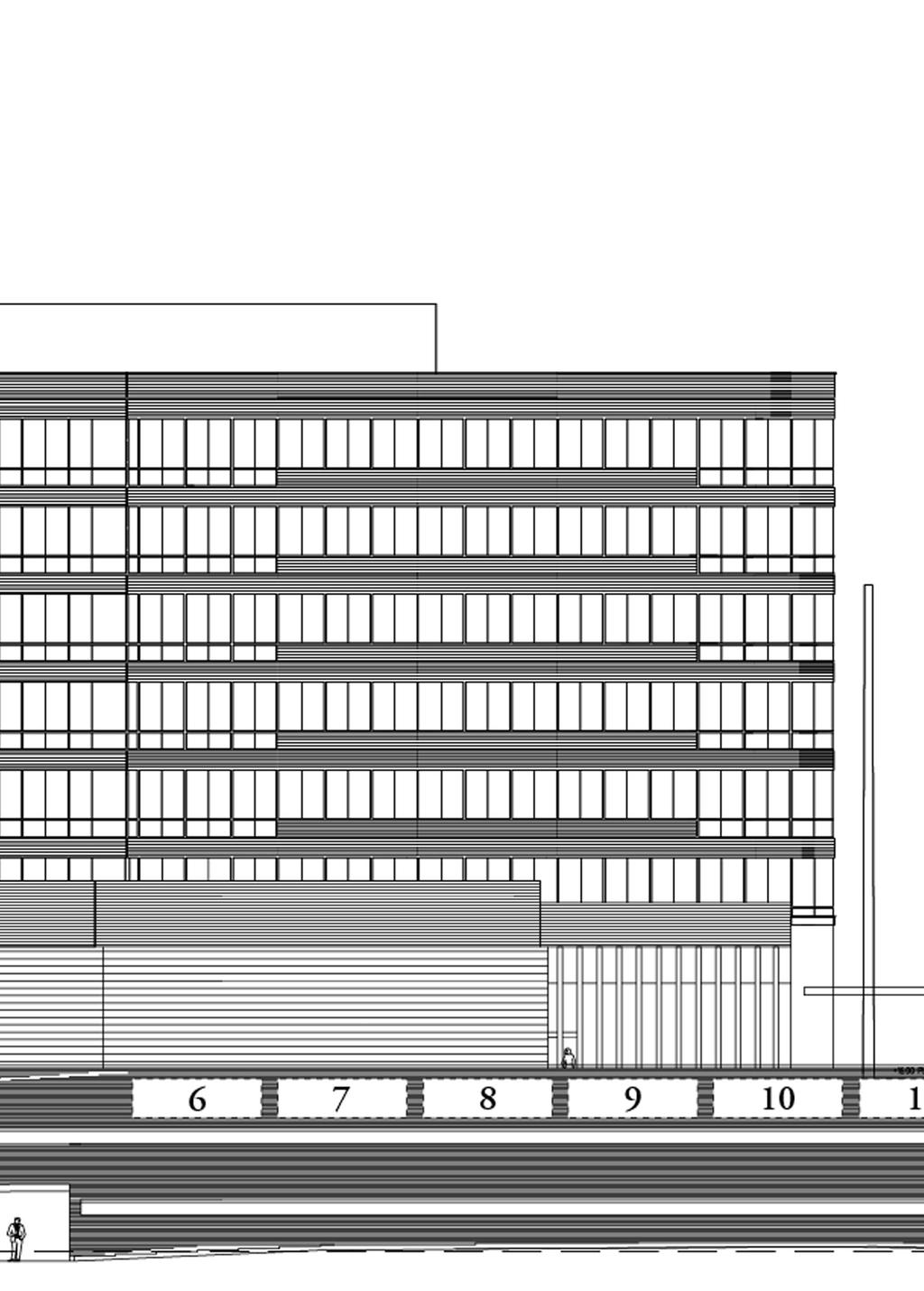

2 Innehåll 1. Förord 2. Skyltytor 3. Fästanordningar 4. El, anslutningar mm 5. Service, reparationer mm 6. Ansökan om skyltplats 7. Exempel på skyltutformning 8. Fasadritning / Skyltytor

3 Skyltmanual Kista Science Tower Förord För att skapa ett trevligt och snyggt utseende på fasaden med skyltar upprättas ett skyltprogram. Vasakronan har bestämt att detta skyltläge ska bli på tegelfasaden mot Danmarksgatan. Fasadens disponibla yta delas in i lika stora delar, så kallade skyltplatser. På detta sätt får samtliga skyltar ett likvärdig mått och programmet blir enhetligt. Skyltytor Den disponibla skyltytan består av flera lika stora delar som utbreder sig över fasaden enligt den ritning som finns bifogad i detta program. Varje skyltplats kommer att få ett nummer som är markerat på skissen över skyltplatser. Varje skyltplats har en begränsad storlek på 5000x1500mm där spelrummet för skyltarna är fritt. På byggnadsskissen som finns bifogad återges skyltplasten i form av en rektangel som i verkligheten är osynlig. Skyltarna som fästs på fasaden får dock ej medföra att skyltarna monteras utanför denna rektangel för att hålla proportionerna i höjdled och sidled. Skyltarnas utformning Skyltar som skall fästas på fasaden skall vara fristående bokstäver invändigt belysta med neonrör eller lysdioder. Fristående bokstäver belysta med spotlights får ej förekomma. Bottenplatta till fristående bokstäver bör endast användas om logotypen så kräver. Skyltarna skall uppfylla de normer som finns för elsäkerhet. Fästanordningar De fristående bokstäverna fästs på fasaden med hjälp av en ram som är lackerad i fasadens färg alternativt löst monterade med stift direkt på fasad. Det är viktigt att ram som monteras lackeras är i rätt kulör för att undvika synligheten mellan bokstäverna, så skall även kablar mellan bokstäverna och till el-anslutningen och transformatorboxar lackeras. El, anslutning mm Varje skylt får en egen matning med en säkring för 10A, 230 V. Vasakronans el-entreprenör drar el fram till skylt på utsidan av fasad och lämnar av kabel där. Hyresgästens skyltentreprenör ordnar med kopplingsdosa. Samtliga skyltar styrs av ljusnivån utomhus och de tänds och släcks samtidigt. På fasad finns även så kallad Neonbrytare för brandkåren. Kostnad för elförbrukning är inkluderat i hyra av plats för skylt. Tillkommande kostnad är framdragning av el från el-central i garage plan 2 till skyltens plats. Kostnaden är 65 kronor per meter kabel. Service, reparationer mm Vasakronan har inget ansvar för service och reparationer av skyltar utan hyresgästen ansvar själv för detta. Med fördel tecknar hyresgästen ett serviceavtal med skyltleverantören för detta.

4 Kostnad för skyltplats Hyresgästen tecknar hyresavtal med hyresvärden på skyltplats. Kostnaden för skyltplats är i dagsläget kr per år exklusive mervärdesskatt. Kostnad för skyltens elförbrukning är då inkluderad. Ansökan om skyltplats För att få sätta upp en skylt på fasaden krävs ett godkännande från fastighetsägaren samt ett godkännande från stadsbyggnadsnämnden om bygglov för skylten. Ansökan om skylt till fastighetsägare görs enligt nedan 1. Ansökandes namn och kort beskrivning 2. Ansökan om (nr skyltplats) 3. Bifogad skiss på skylt inritad på fasaden Efter godkännande från fastighetsägare kontaktas byggnadsnämnden för bygglovåtgärd. Kopia av bygglovet skickas senare till fastighetsägare för dokumentation.

5 PRINCIPSKISS PROFIL 2 Synliga neonrör F A S A D Bokstavsfront av ugnslackerad alu-plåt Plats för transformatorer Distans från vägg Avskärmningskant PRINCIPSKISS PROFIL 4 List Bokstavsfront av genomlyst akrylplast F A S A D Mellanbotten Invändigt vitlackerad låda Bakomliggande neonrör Plats för transformatorer Distans från vägg
