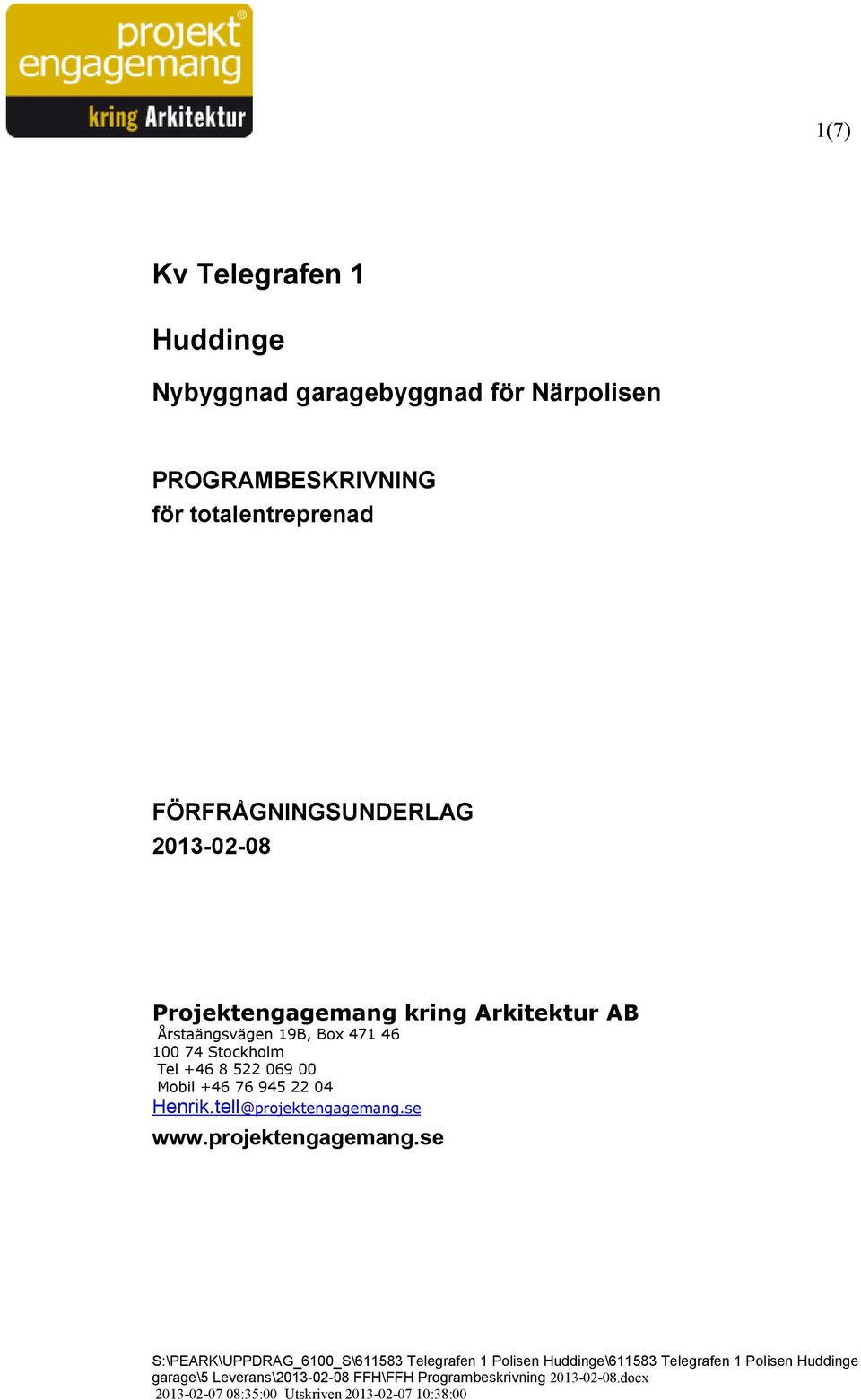

1 1(7) Kv Telegrafen 1 Huddinge Nybyggnad garagebyggnad för Närpolisen PROGRAMBESKRIVNING för totalentreprenad Projektengagemang kring Arkitektur AB Årstaängsvägen 19B, Box Stockholm Tel Mobil Henrik.tell@projektengagemang.se S:\PEARK\UPPDRAG_6100_S\ Telegrafen 1 Polisen Huddinge\ Telegrafen 1 Polisen Huddinge garage\5 Leverans\2013%02%08 FFH\FFH Programbeskrivning docx :35:00 Utskriven :38:00

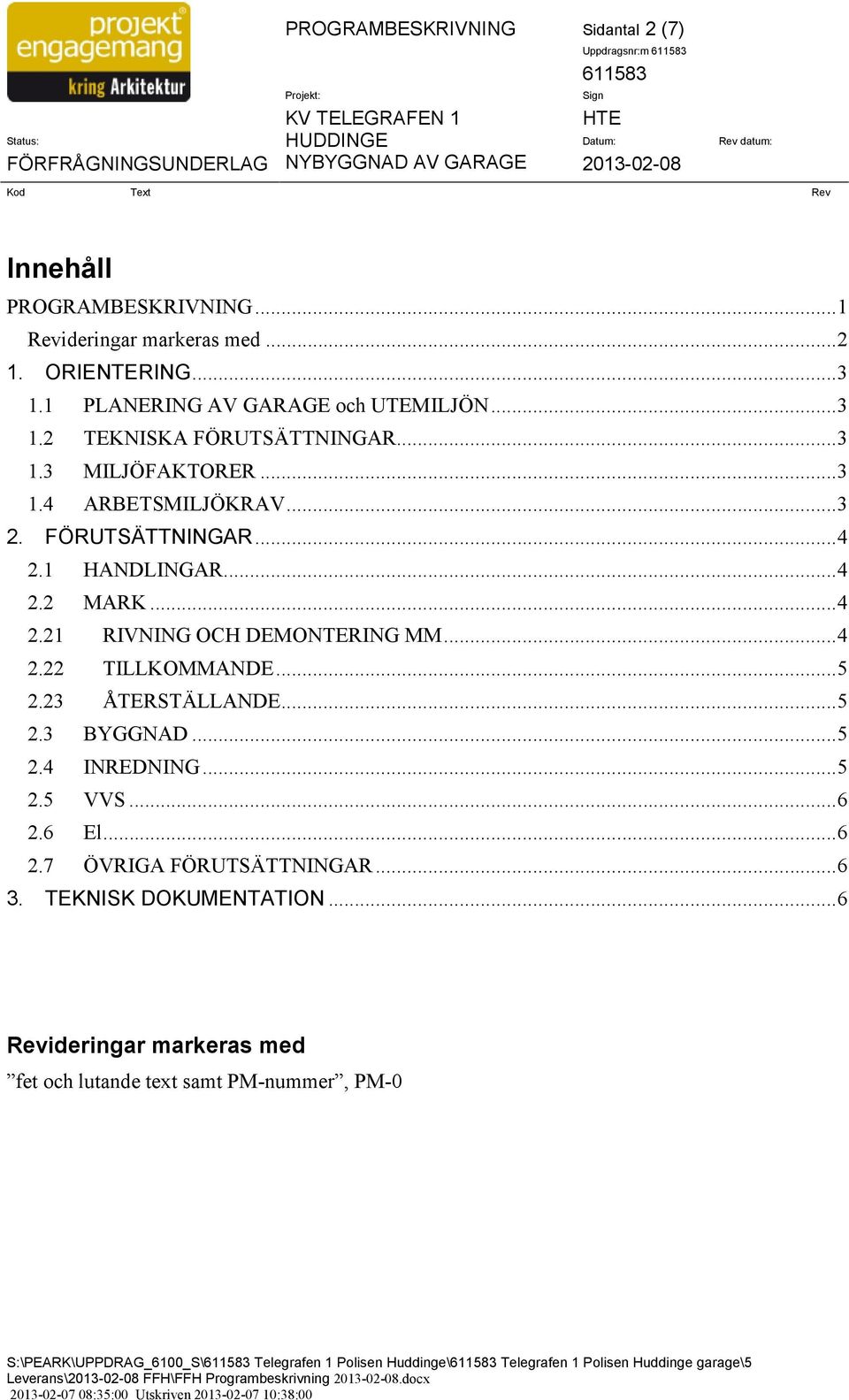

2 PROGRAMBESKRIVNING Sidantal 2 (7) Innehåll PROGRAMBESKRIVNING... 1 Revideringar markeras med ORIENTERING PLANERING AV GARAGE och UTEMILJÖN TEKNISKA FÖRUTSÄTTNINGAR MILJÖFAKTORER ARBETSMILJÖKRAV FÖRUTSÄTTNINGAR HANDLINGAR MARK RIVNING OCH DEMONTERING MM TILLKOMMANDE ÅTERSTÄLLANDE BYGGNAD INREDNING VVS El ÖVRIGA FÖRUTSÄTTNINGAR TEKNISK DOKUMENTATION... 6 Revideringar markeras med fet och lutande text samt PMnummer, PM0 S:\PEARK\UPPDRAG_6100_S\ Telegrafen 1 Polisen Huddinge\ Telegrafen 1 Polisen Huddinge garage\5

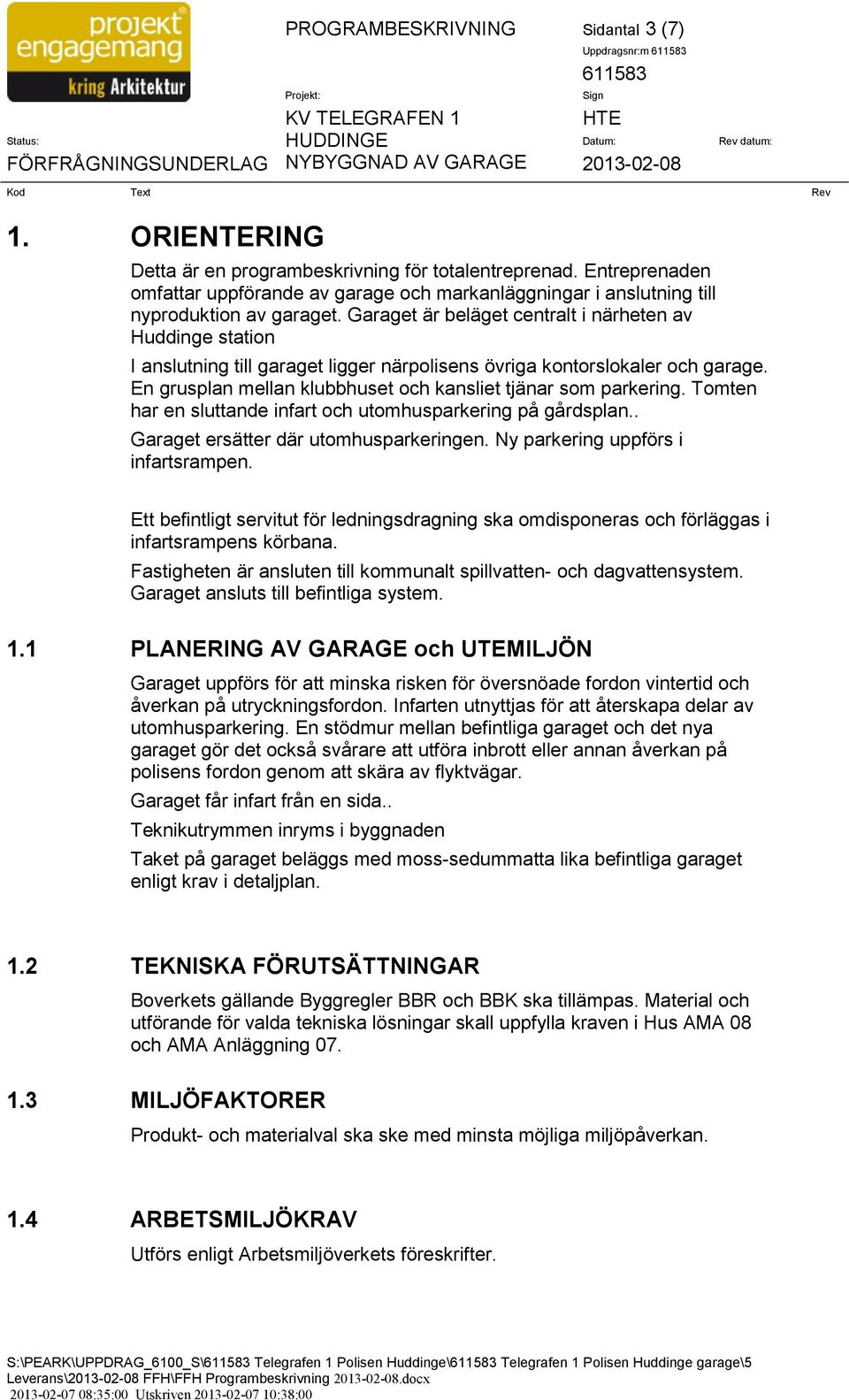

3 PROGRAMBESKRIVNING Sidantal 3 (7) 1. ORIENTERING Detta är en programbeskrivning för totalentreprenad. Entreprenaden omfattar uppförande av garage och markanläggningar i anslutning till nyproduktion av garaget. Garaget är beläget centralt i närheten av Huddinge station I anslutning till garaget ligger närpolisens övriga kontorslokaler och garage. En grusplan mellan klubbhuset och kansliet tjänar som parkering. Tomten har en sluttande infart och utomhusparkering på gårdsplan.. Garaget ersätter där utomhusparkeringen. Ny parkering uppförs i infartsrampen. Ett befintligt servitut för ledningsdragning ska omdisponeras och förläggas i infartsrampens körbana. Fastigheten är ansluten till kommunalt spillvatten3 och dagvattensystem. Garaget ansluts till befintliga system. 1.1 PLANERING AV GARAGE och UTEMILJÖN Garaget uppförs för att minska risken för översnöade fordon vintertid och åverkan på utryckningsfordon. Infarten utnyttjas för att återskapa delar av utomhusparkering. En stödmur mellan befintliga garaget och det nya garaget gör det också svårare att utföra inbrott eller annan åverkan på polisens fordon genom att skära av flyktvägar. Garaget får infart från en sida.. Teknikutrymmen inryms i byggnaden Taket på garaget beläggs med moss3sedummatta lika befintliga garaget enligt krav i detaljplan. 1.2 TEKNISKA FÖRUTSÄTTNINGAR Boverkets gällande Byggregler BBR och BBK ska tillämpas. Material och utförande för valda tekniska lösningar skall uppfylla kraven i Hus AMA 08 och AMA Anläggning MILJÖFAKTORER Produkt3 och materialval ska ske med minsta möjliga miljöpåverkan. 1.4 ARBETSMILJÖKRAV Utförs enligt Arbetsmiljöverkets föreskrifter. S:\PEARK\UPPDRAG_6100_S\ Telegrafen 1 Polisen Huddinge\ Telegrafen 1 Polisen Huddinge garage\5

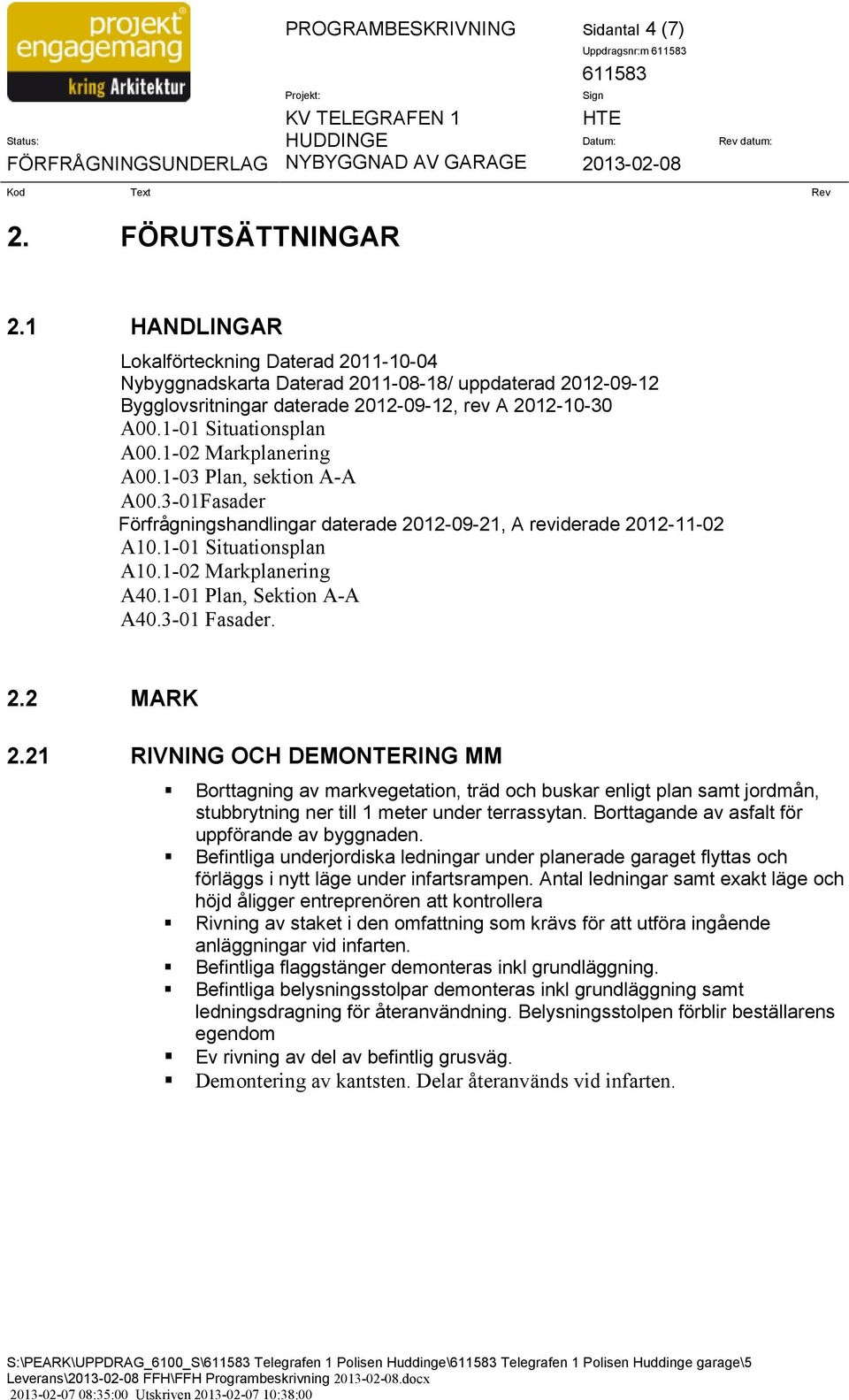

4 PROGRAMBESKRIVNING Sidantal 4 (7) 2. FÖRUTSÄTTNINGAR 2.1 HANDLINGAR Lokalförteckning Daterad Nybyggnadskarta Daterad / uppdaterad Bygglovsritningar daterade , rev A A Situationsplan A Markplanering A Plan, sektion AA A00.301Fasader Förfrågningshandlingar daterade , A reviderade A Situationsplan A Markplanering A Plan, Sektion AA A Fasader. 2.2 MARK 2.21 RIVNING OCH DEMONTERING MM Borttagning av markvegetation, träd och buskar enligt plan samt jordmån, stubbrytning ner till 1 meter under terrassytan. Borttagande av asfalt för uppförande av byggnaden. Befintliga underjordiska ledningar under planerade garaget flyttas och förläggs i nytt läge under infartsrampen. Antal ledningar samt exakt läge och höjd åligger entreprenören att kontrollera Rivning av staket i den omfattning som krävs för att utföra ingående anläggningar vid infarten. Befintliga flaggstänger demonteras inkl grundläggning. Befintliga belysningsstolpar demonteras inkl grundläggning samt ledningsdragning för återanvändning. Belysningsstolpen förblir beställarens egendom Ev rivning av del av befintlig grusväg. Demontering av kantsten. Delar återanvänds vid infarten. S:\PEARK\UPPDRAG_6100_S\ Telegrafen 1 Polisen Huddinge\ Telegrafen 1 Polisen Huddinge garage\5

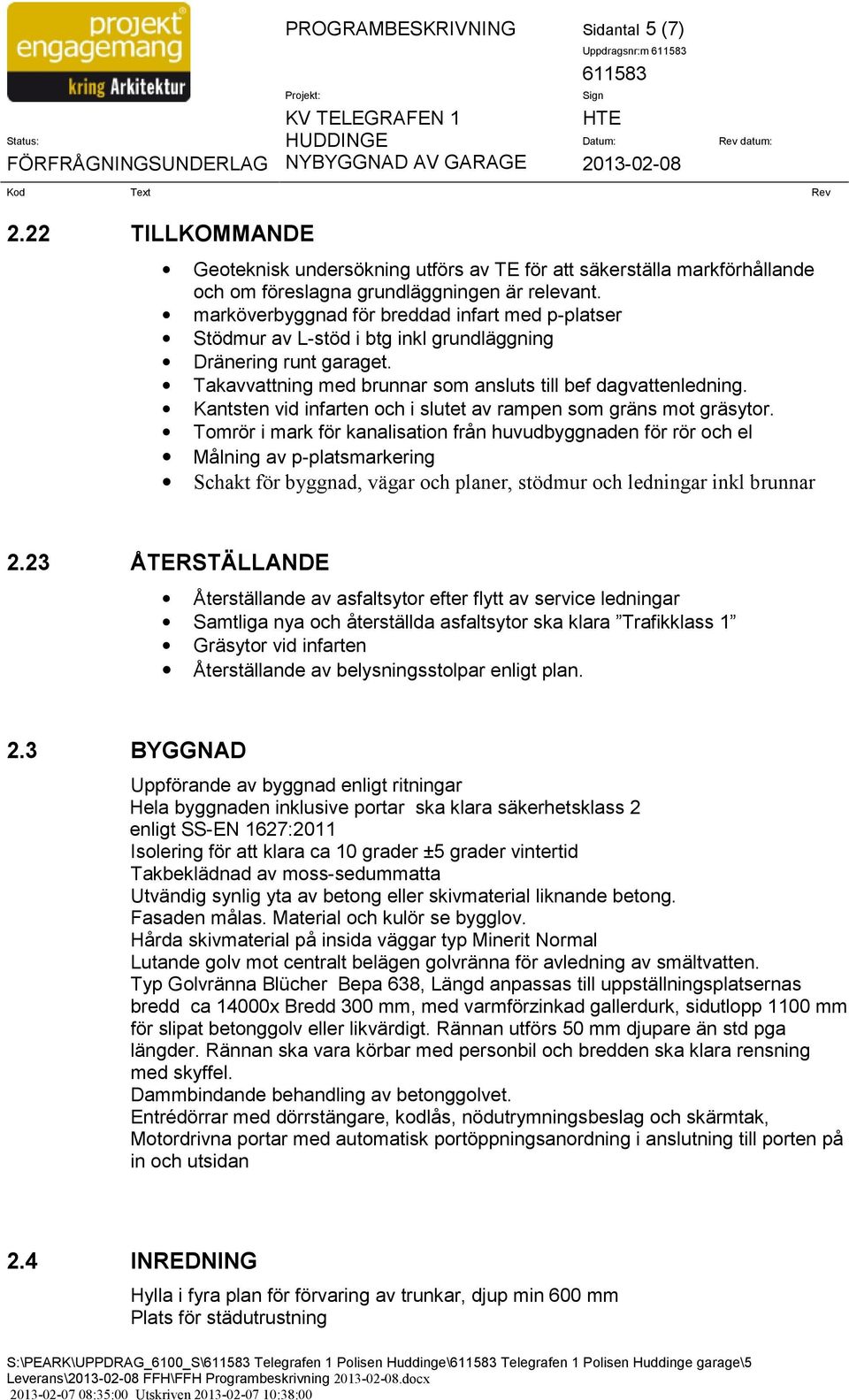

5 PROGRAMBESKRIVNING Sidantal 5 (7) 2.22 TILLKOMMANDE Geoteknisk undersökning utförs av TE för att säkerställa markförhållande och om föreslagna grundläggningen är relevant. marköverbyggnad för breddad infart med p3platser Stödmur av L3stöd i btg inkl grundläggning Dränering runt garaget. Takavvattning med brunnar som ansluts till bef dagvattenledning. Kantsten vid infarten och i slutet av rampen som gräns mot gräsytor. Tomrör i mark för kanalisation från huvudbyggnaden för rör och el Målning av p3platsmarkering Schakt för byggnad, vägar och planer, stödmur och ledningar inkl brunnar 2.23 ÅTERSTÄLLANDE Återställande av asfaltsytor efter flytt av service ledningar Samtliga nya och återställda asfaltsytor ska klara Trafikklass 1 Gräsytor vid infarten Återställande av belysningsstolpar enligt plan. 2.3 BYGGNAD Uppförande av byggnad enligt ritningar Hela byggnaden inklusive portar ska klara säkerhetsklass 2 enligt SS3EN 1627:2011 Isolering för att klara ca 10 grader ±5 grader vintertid Takbeklädnad av moss3sedummatta Utvändig synlig yta av betong eller skivmaterial liknande betong. Fasaden målas. Material och kulör se bygglov. Hårda skivmaterial på insida väggar typ Minerit Normal Lutande golv mot centralt belägen golvränna för avledning av smältvatten. Typ Golvränna Blücher Bepa 638, Längd anpassas till uppställningsplatsernas bredd ca 14000x Bredd 300 mm, med varmförzinkad gallerdurk, sidutlopp 1100 mm för slipat betonggolv eller likvärdigt. Rännan utförs 50 mm djupare än std pga längder. Rännan ska vara körbar med personbil och bredden ska klara rensning med skyffel. Dammbindande behandling av betonggolvet. Entrédörrar med dörrstängare, kodlås, nödutrymningsbeslag och skärmtak, Motordrivna portar med automatisk portöppningsanordning i anslutning till porten på in och utsidan 2.4 INREDNING Hylla i fyra plan för förvaring av trunkar, djup min 600 mm Plats för städutrustning S:\PEARK\UPPDRAG_6100_S\ Telegrafen 1 Polisen Huddinge\ Telegrafen 1 Polisen Huddinge garage\5

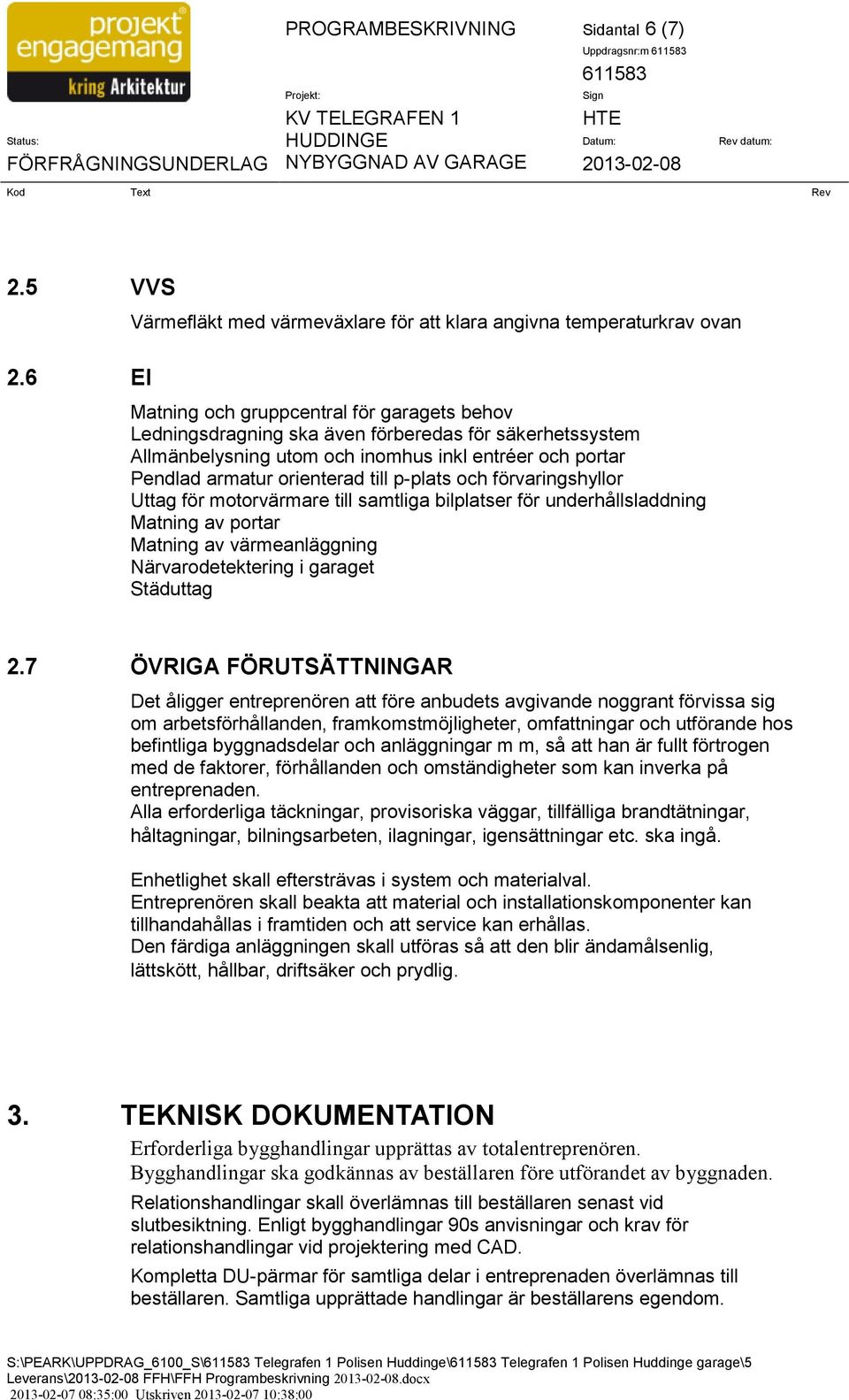

6 PROGRAMBESKRIVNING Sidantal 6 (7) 2.5 VVS 2.6 El Värmefläkt med värmeväxlare för att klara angivna temperaturkrav ovan Matning och gruppcentral för garagets behov Ledningsdragning ska även förberedas för säkerhetssystem Allmänbelysning utom och inomhus inkl entréer och portar Pendlad armatur orienterad till p3plats och förvaringshyllor Uttag för motorvärmare till samtliga bilplatser för underhållsladdning Matning av portar Matning av värmeanläggning Närvarodetektering i garaget Städuttag 2.7 ÖVRIGA FÖRUTSÄTTNINGAR Det åligger entreprenören att före anbudets avgivande noggrant förvissa sig om arbetsförhållanden, framkomstmöjligheter, omfattningar och utförande hos befintliga byggnadsdelar och anläggningar m m, så att han är fullt förtrogen med de faktorer, förhållanden och omständigheter som kan inverka på entreprenaden. Alla erforderliga täckningar, provisoriska väggar, tillfälliga brandtätningar, håltagningar, bilningsarbeten, ilagningar, igensättningar etc. ska ingå. Enhetlighet skall eftersträvas i system och materialval. Entreprenören skall beakta att material och installationskomponenter kan tillhandahållas i framtiden och att service kan erhållas. Den färdiga anläggningen skall utföras så att den blir ändamålsenlig, lättskött, hållbar, driftsäker och prydlig. 3. TEKNISK DOKUMENTATION Erforderliga bygghandlingar upprättas av totalentreprenören. Bygghandlingar ska godkännas av beställaren före utförandet av byggnaden. Relationshandlingar skall överlämnas till beställaren senast vid slutbesiktning. Enligt bygghandlingar 90s anvisningar och krav för relationshandlingar vid projektering med CAD. Kompletta DU3pärmar för samtliga delar i entreprenaden överlämnas till beställaren. Samtliga upprättade handlingar är beställarens egendom. S:\PEARK\UPPDRAG_6100_S\ Telegrafen 1 Polisen Huddinge\ Telegrafen 1 Polisen Huddinge garage\5

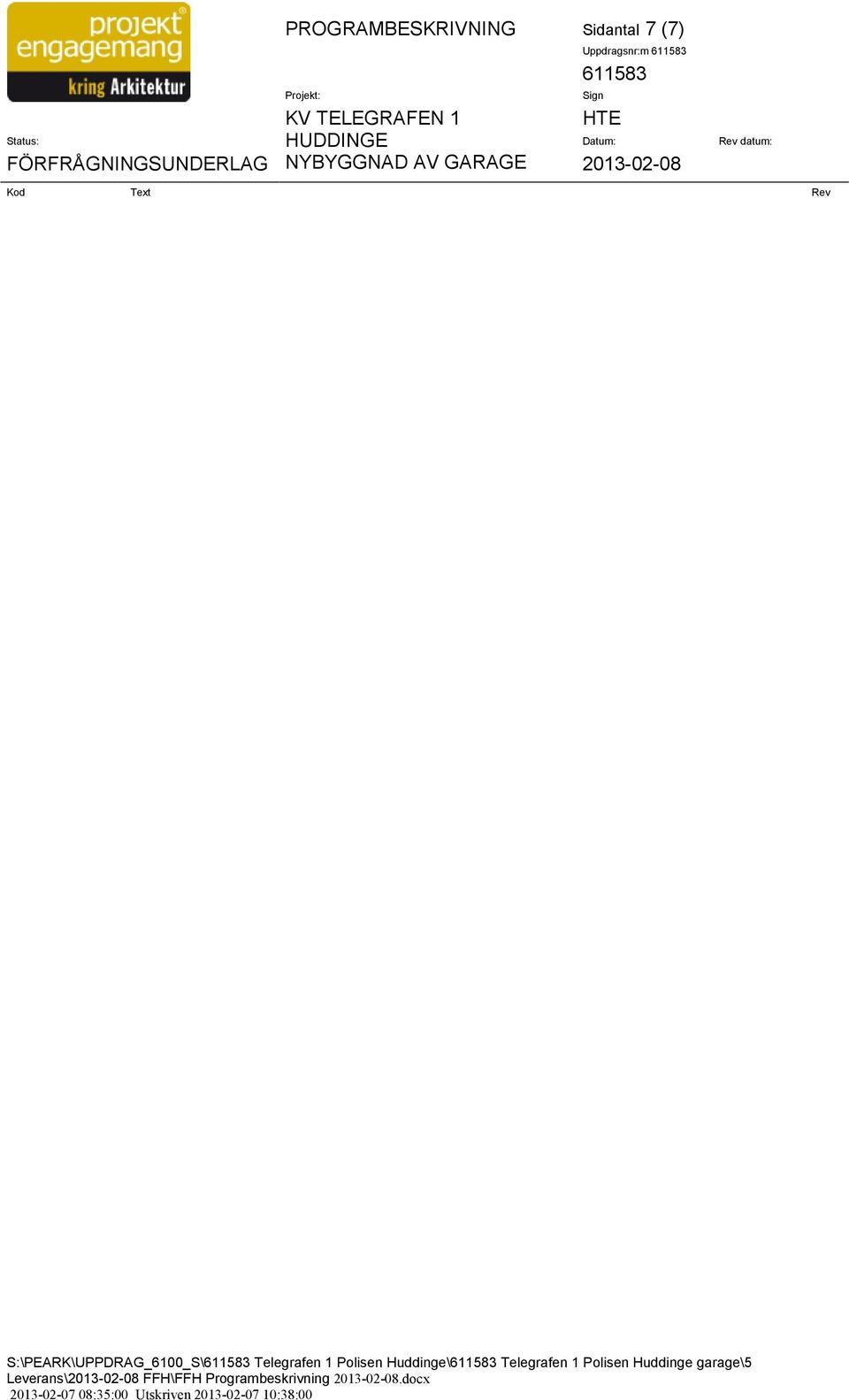

7 PROGRAMBESKRIVNING Sidantal 7 (7) S:\PEARK\UPPDRAG_6100_S\ Telegrafen 1 Polisen Huddinge\ Telegrafen 1 Polisen Huddinge garage\5
