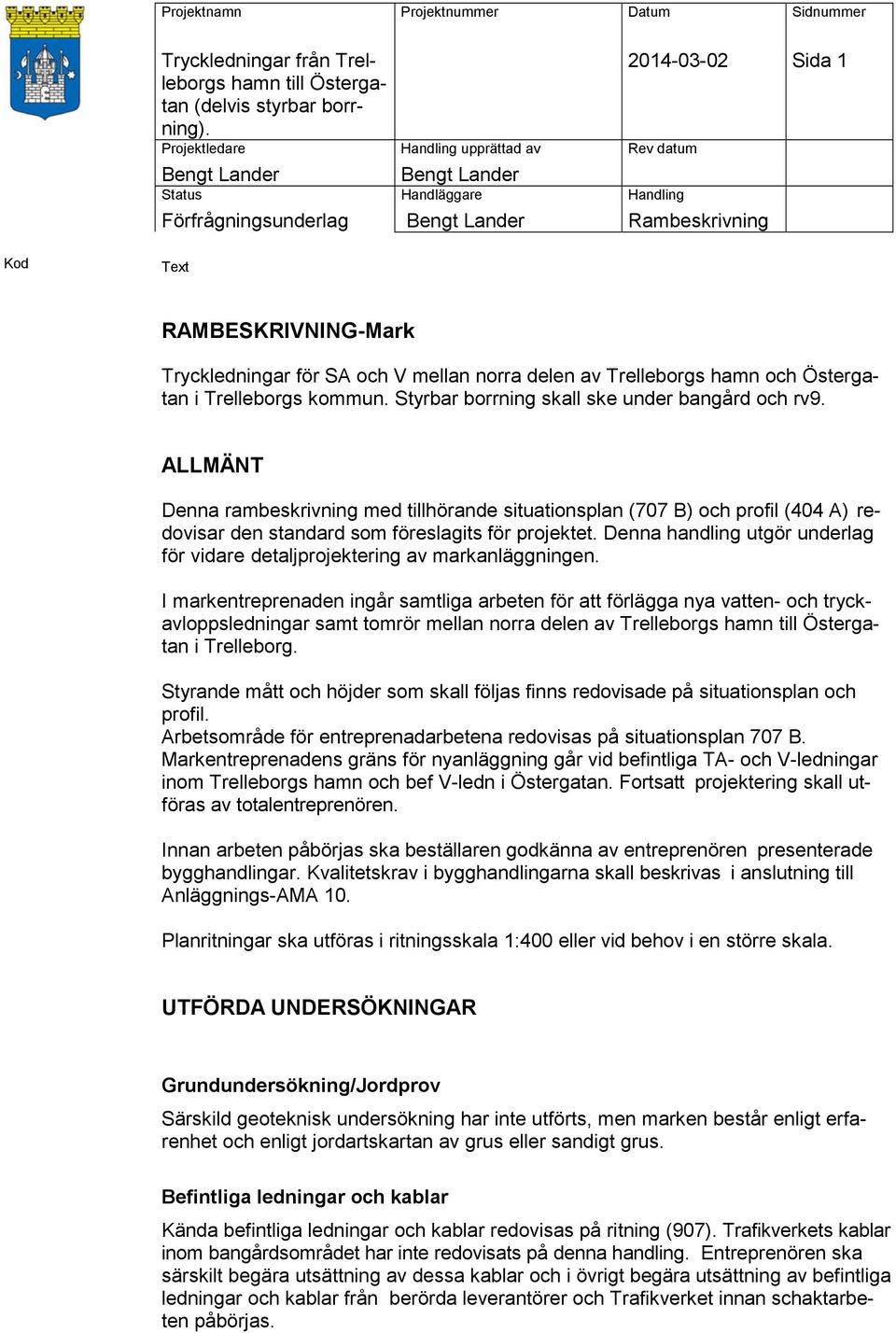

1 Sida 1 Förfrågningsunderlag Rambeskrivning Kod Text RAMBESKRIVNING-Mark Tryckledningar för SA och V mellan norra delen av Trelleborgs hamn och Östergatan i Trelleborgs kommun. Styrbar borrning skall ske under bangård och rv9. ALLMÄNT Denna rambeskrivning med tillhörande situationsplan (707 B) och profil (404 A) redovisar den standard som föreslagits för projektet. Denna handling utgör underlag för vidare detaljprojektering av markanläggningen. I markentreprenaden ingår samtliga arbeten för att förlägga nya vatten- och tryckavloppsledningar samt tomrör mellan norra delen av Trelleborgs i Trelleborg. Styrande mått och höjder som skall följas finns redovisade på situationsplan och profil. Arbetsområde för entreprenadarbetena redovisas på situationsplan 707 B. Markentreprenadens gräns för nyanläggning går vid befintliga TA- och V-ledningar inom Trelleborgs hamn och bef V-ledn i Östergatan. Fortsatt projektering skall utföras av totalentreprenören. Innan arbeten påbörjas ska beställaren godkänna av entreprenören presenterade bygghandlingar. Kvalitetskrav i bygghandlingarna skall beskrivas i anslutning till Anläggnings-AMA 10. Planritningar ska utföras i ritningsskala 1:400 eller vid behov i en större skala. UTFÖRDA UNDERSÖKNINGAR Grundundersökning/Jordprov Särskild geoteknisk undersökning har inte utförts, men marken består enligt erfarenhet och enligt jordartskartan av grus eller sandigt grus. Befintliga ledningar och kablar Kända befintliga ledningar och kablar redovisas på ritning (907). Trafikverkets kablar inom bangårdsområdet har inte redovisats på denna handling. Entreprenören ska särskilt begära utsättning av dessa kablar och i övrigt begära utsättning av befintliga ledningar och kablar från berörda leverantörer och Trafikverket innan schaktarbeten påbörjas.

2 Sida 2 Förfrågningsunderlag Rambeskrivning DETALJPROJEKTERING Entreprenören skall vid behov komplettera bifogat ritningsunderlag och beskrivning så att en komplett bygghandling föreligger för arbetenas genomförande. RÖJNING, RIVNING, FLYTTNING Röjning, trädfällning Befintliga alléträd utmed Glasbruksvägen skall sparas. Trädfällning och stubbrytning utförs för de övriga träd som berörs av entreprenadarbetena. Buskar som berörs av entreprenadarbetena röjs. Rivning Asfaltbeläggning rivs i erforderlig omfattning, kant mot befintlig/riven asfaltyta ska vara skarp och rak. Rivet material och överskottsmassor tillfaller TE och transporteras till av denna anskaffad och bekostad tipp. Flyttning Granitkantstöd som rivs rengörs och återsätts i samma läge. Trafikstolpar och skyltar som rivs återsätts i samma läge. Belysningsstolpar som rivs återsätts i samma läge. SCHAKT, FYLLNING Schakt för va-ledningar Schakter ovanför grundvattenytan ställs normalt i 2:1. Schakt under grundvattenytan kräver lokal grundvattensänkning. Ledningsgrav ska schaktas med erforderlig breddökning och fördjupning för brunnar och andra anordningar så att ledning och brunnar m m kan utföras på avsett vis. Schaktmassor får inte läggas upp så att de orsakar skred i ledningsgrav. Befintliga ledningar som berörs av schaktningsarbete ska friläggas genom schaktning med handredskap.

3 Sida 3 Förfrågningsunderlag Rambeskrivning Styrbar borrning Under Trelleborgs bangård och rv 9 skall styrbar borrning utföras vid förläggning av skyddsrör för mediarör för vatten, tryckavlopp och tomrör för fiber. Härvid skall särskilt Trafikverkets krav i bifogat avtal, mellan ledningsägaren och Trafikverket, beaktas. Fyllnad Terrass för hårdgjorda ytor ska avskiljas från överbyggnaden med geotextil, bruksklass N3. Terrassbotten för planteringsytor skall luckras till minst 200 mm djup. Överbyggnad för hårdgjorda ytor påföres till tidigare tjocklekar. LEDNINGSFÖRLÄGGNING Va-system mm Exakt placering av VA-ledningar och brunnar skall detaljprojekteras. Ny vattenledning utförs av PE 100 tryckrör SDR 11 PN16, dim 250x22,7mm som förläggs i skyddsrör av stål eller PE med innerdiameter anpassade för mediaröret. 2 mjuktätande avstängningsventiler och skyddsrörsbrunnar placeras enligt ritn. Ny tryckavloppsledning utförs av PE 100 tryckrör SDR 17 PN10, dim 250x14,8 mm som förläggs i skyddsrör av stål eller PE med innerdiameter anpassad för mediaröret. 1 mjuktätande avstängningsventil och skyddsrörsbrunnar placeras enligt ritn. Anslutning av nyanlagda va-ledningar till befintliga ledningar skall utföras enligt ritn. Vid anslutning av ny vattenledning till bef gjutjärnsledning dim 200 mm i Östergatan skall rörstöd dimensioneras och utföras. Ny skyddsrörsledning av stål eller PE för 2 framtida fiberrör dim 40 mm, skall utföras mellan söder bangård till norr rv 9, enligt ritning 2 st nya tomrör, dim 40 mm, för fiberkablar skall förläggas mellan söder bangårde till Östergatan enl ritn.

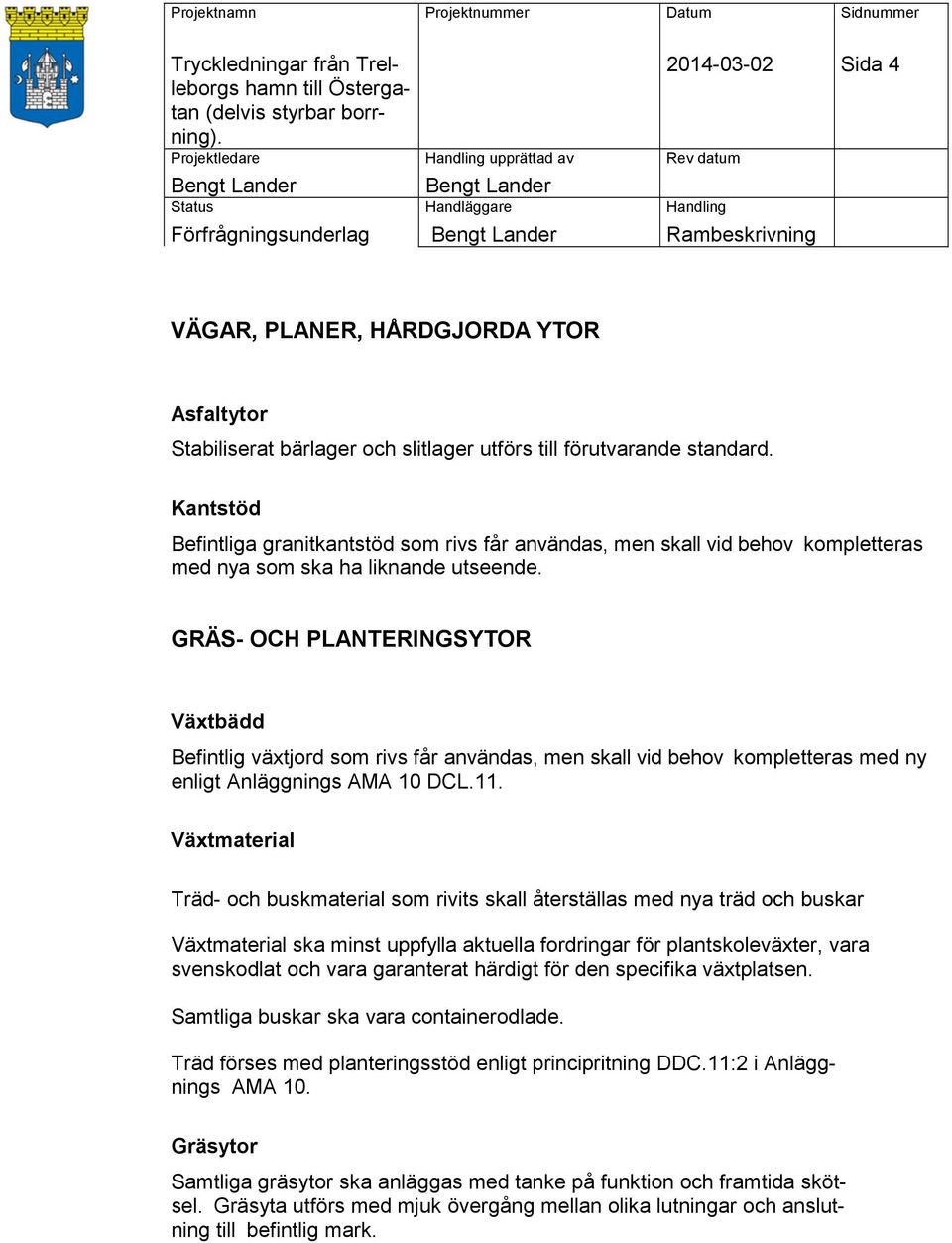

4 Sida 4 Förfrågningsunderlag Rambeskrivning VÄGAR, PLANER, HÅRDGJORDA YTOR Asfaltytor Stabiliserat bärlager och slitlager utförs till förutvarande standard. Kantstöd Befintliga granitkantstöd som rivs får användas, men skall vid behov kompletteras med nya som ska ha liknande utseende. GRÄS- OCH PLANTERINGSYTOR Växtbädd Befintlig växtjord som rivs får användas, men skall vid behov kompletteras med ny enligt Anläggnings AMA 10 DCL.11. Växtmaterial Träd- och buskmaterial som rivits skall återställas med nya träd och buskar Växtmaterial ska minst uppfylla aktuella fordringar för plantskoleväxter, vara svenskodlat och vara garanterat härdigt för den specifika växtplatsen. Samtliga buskar ska vara containerodlade. Träd förses med planteringsstöd enligt principritning DDC.11:2 i Anläggnings AMA 10. Gräsytor Samtliga gräsytor ska anläggas med tanke på funktion och framtida skötsel. Gräsyta utförs med mjuk övergång mellan olika lutningar och anslutning till befintlig mark.

5 Sida 5 Förfrågningsunderlag Rambeskrivning MARKUTRUSTNING Vägmärken Av entreprenaden påverkade skyltar mm, skall återställas till förutvarande skick. Befintliga skyltar får återanvändas. Om dessa skadas skall nya anskaffas. Målning Av entreprenaden påverkad målning med termisk markeringsmassa eller färg skall återställas till förutvarande skick. ÅTERSTÄLLNINGSARBETEN Av entreprenaden påverkade ytor återställs så att likvärdig bärighet och jämnhet som före arbetenas påbörjande uppnås. Skadad vegetation ersätts med likvärdigt material. PROVNING Provning av va-system För samtliga nya va-ledningar skall utföras inspektion, rengöring och täthetsprovning enligt Svenskt vattens publikationer. RELATIONSHANDLINGAR Underlag för relationshandlingar skall upprättas i enlighet med AF.
