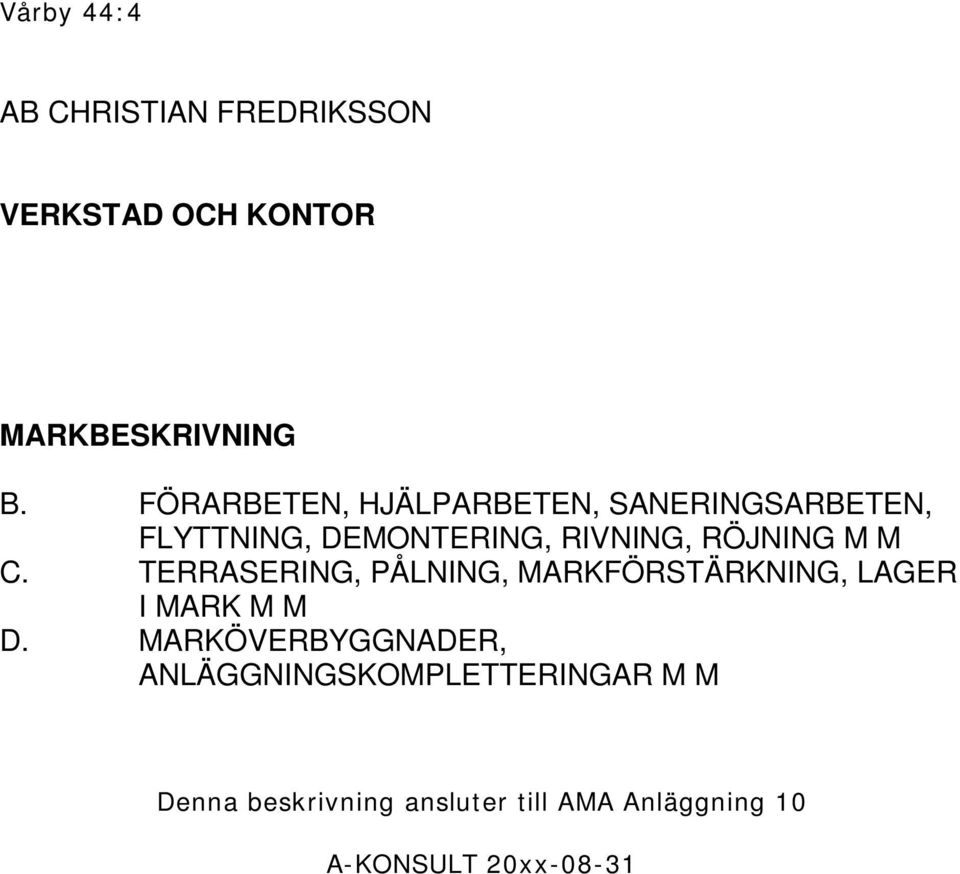

1 Vårby 44:4 AB CHRISTIAN FREDRIKSSON VERKSTAD OCH KONTOR MARKBESKRIVNING B. FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M C. TERRASERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M D. MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M Denna beskrivning ansluter till AMA Anläggning 10 A-KONSULT 20xx-08-31

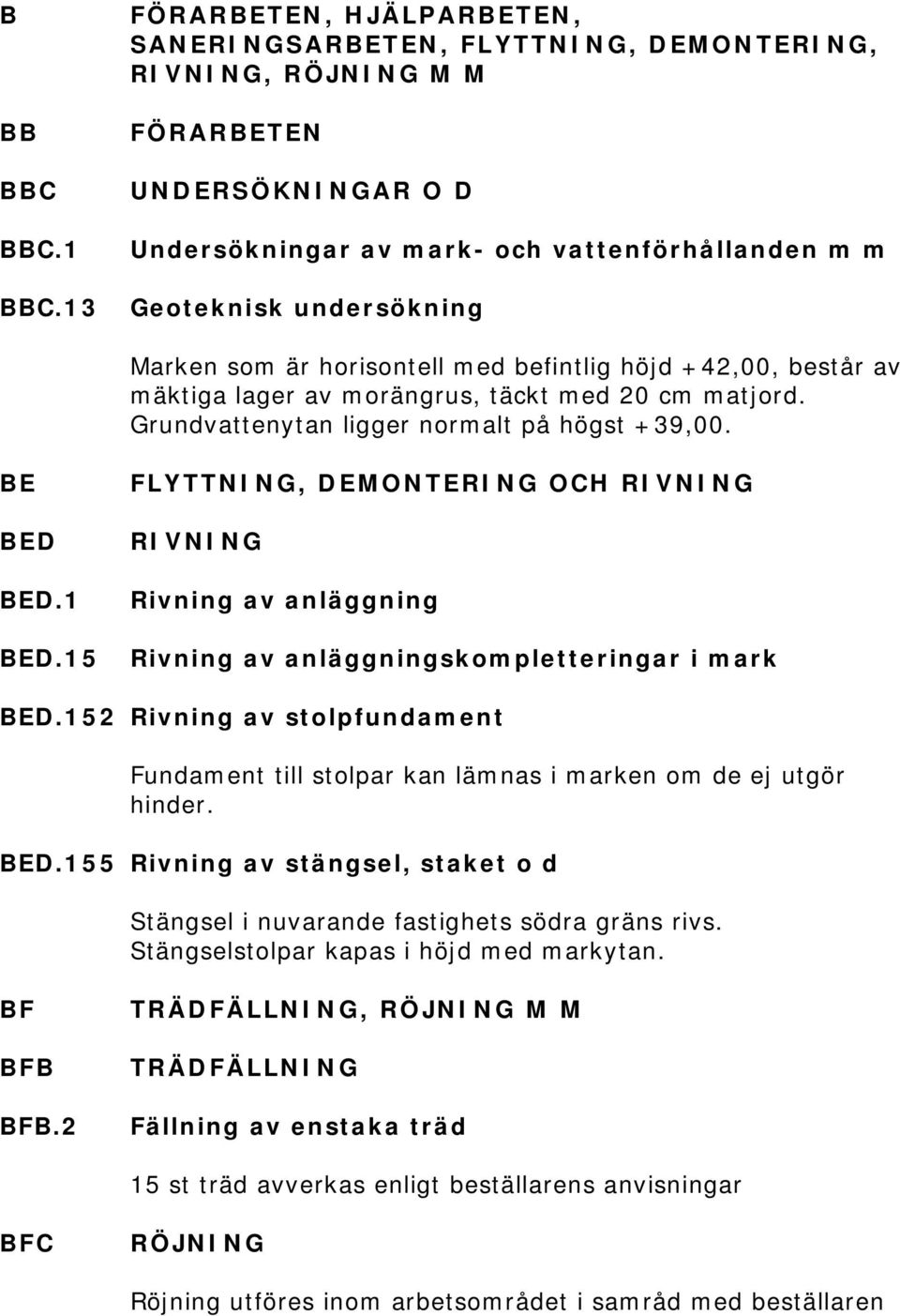

2 B BB BBC BBC.1 BBC.13 FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M FÖRARBETEN UNDERSÖKNINGAR O D Undersökningar av mark- och vattenförhållanden m m Geoteknisk undersökning Marken som är horisontell med befintlig höjd +42,00, består av mäktiga lager av morängrus, täckt med 20 cm matjord. Grundvattenytan ligger normalt på högst +39,00. BE BED BED.1 BED.15 FLYTTNING, DEMONTERING OCH RIVNING RIVNING Rivning av anläggning Rivning av anläggningskompletteringar i mark BED.152 Rivning av stolpfundament Fundament till stolpar kan lämnas i marken om de ej utgör hinder. BED.155 Rivning av stängsel, staket o d Stängsel i nuvarande fastighets södra gräns rivs. Stängselstolpar kapas i höjd med markytan. BF BFB BFB.2 TRÄDFÄLLNING, RÖJNING M M TRÄDFÄLLNING Fällning av enstaka träd 15 st träd avverkas enligt beställarens anvisningar BFC RÖJNING Röjning utföres inom arbetsområdet i samråd med beställaren

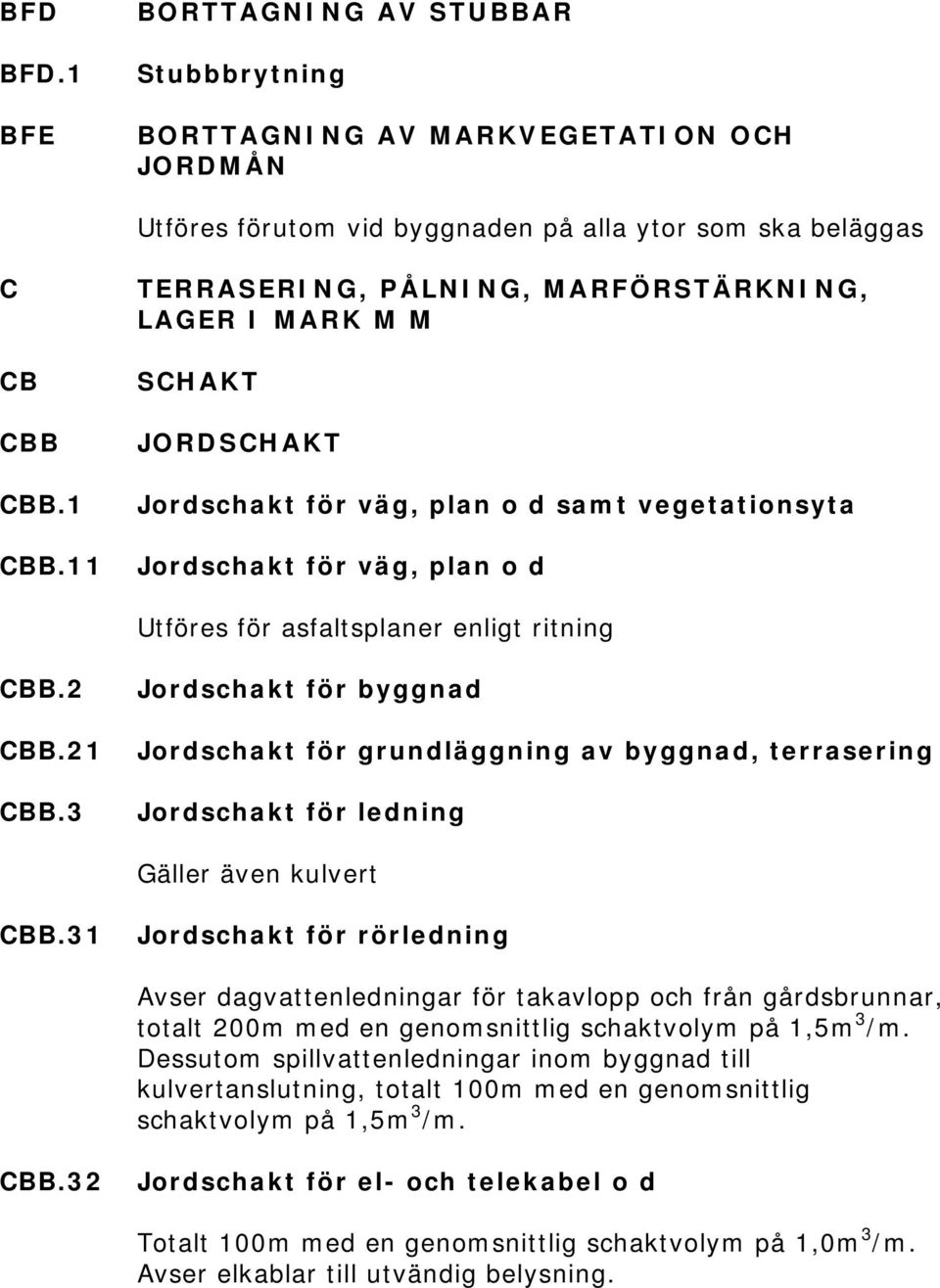

3 BFD BFD.1 BFE BORTTAGNING AV STUBBAR Stubbbrytning BORTTAGNING AV MARKVEGETATION OCH JORDMÅN Utföres förutom vid byggnaden på alla ytor som ska beläggas C CB CBB CBB.1 CBB.11 TERRASERING, PÅLNING, MARFÖRSTÄRKNING, LAGER I MARK M M SCHAKT JORDSCHAKT Jordschakt för väg, plan o d samt vegetationsyta Jordschakt för väg, plan o d Utföres för asfaltsplaner enligt ritning CBB.2 CBB.21 CBB.3 Jordschakt för byggnad Jordschakt för grundläggning av byggnad, terrasering Jordschakt för ledning Gäller även kulvert CBB.31 Jordschakt för rörledning Avser dagvattenledningar för takavlopp och från gårdsbrunnar, totalt 200m med en genomsnittlig schaktvolym på 1,5m 3 /m. Dessutom spillvattenledningar inom byggnad till kulvertanslutning, totalt 100m med en genomsnittlig schaktvolym på 1,5m 3 /m. CBB.32 Jordschakt för el- och telekabel o d Totalt 100m med en genomsnittlig schaktvolym på 1,0m 3 /m. Avser elkablar till utvändig belysning.

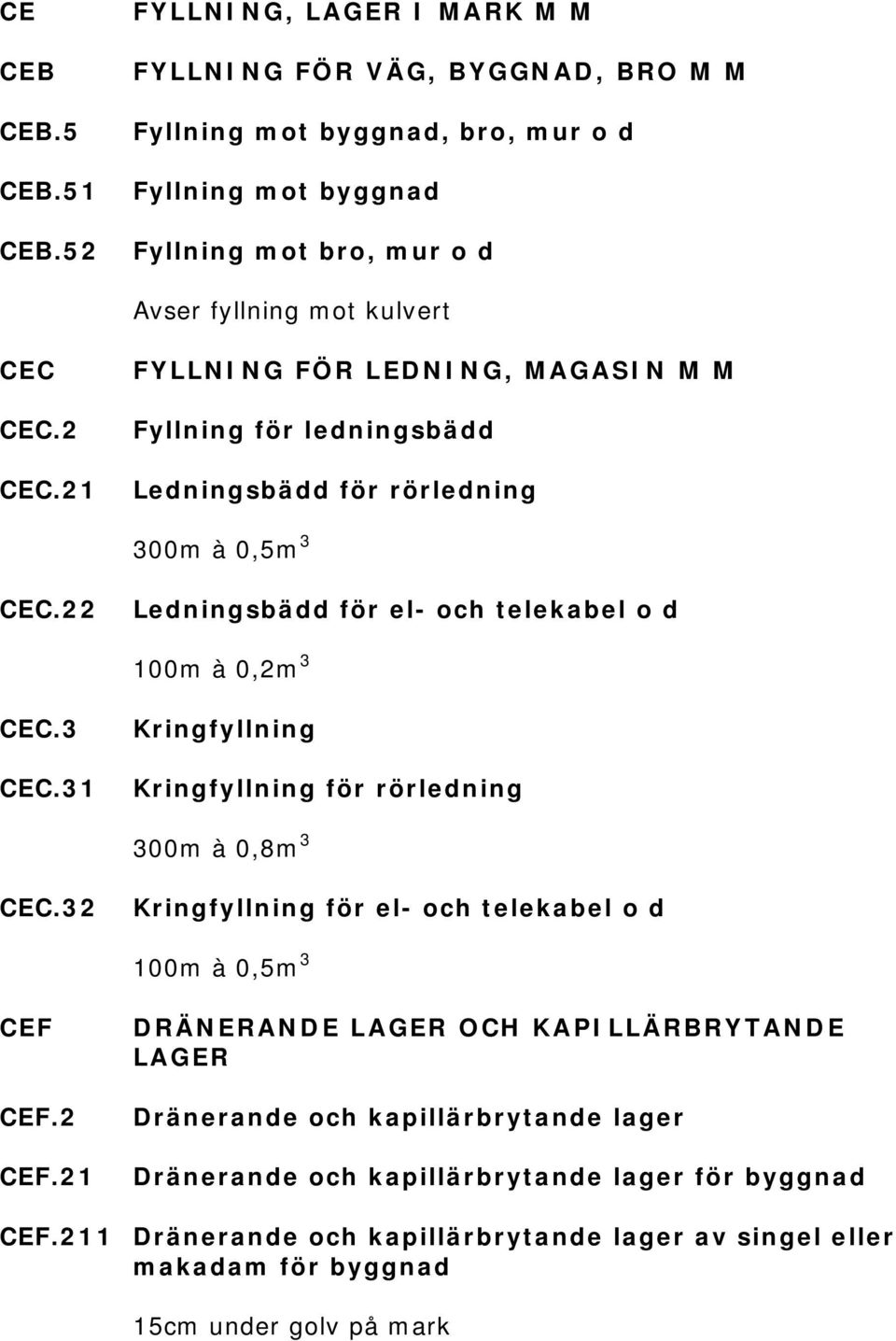

4 CE CEB CEB.5 CEB.51 CEB.52 FYLLNING, LAGER I MARK M M FYLLNING FÖR VÄG, BYGGNAD, BRO M M Fyllning mot byggnad, bro, mur o d Fyllning mot byggnad Fyllning mot bro, mur o d Avser fyllning mot kulvert CEC CEC.2 CEC.21 FYLLNING FÖR LEDNING, MAGASIN M M Fyllning för ledningsbädd Ledningsbädd för rörledning 300m à 0,5m 3 CEC.22 Ledningsbädd för el- och telekabel o d 100m à 0,2m 3 CEC.3 CEC.31 Kringfyllning Kringfyllning för rörledning 300m à 0,8m 3 CEC.32 Kringfyllning för el- och telekabel o d 100m à 0,5m 3 CEF CEF.2 CEF.21 DRÄNERANDE LAGER OCH KAPILLÄRBRYTANDE LAGER Dränerande och kapillärbrytande lager Dränerande och kapillärbrytande lager för byggnad CEF.211 Dränerande och kapillärbrytande lager av singel eller makadam för byggnad 15cm under golv på mark

5 D DC DCB DCB.3 MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M MARKÖVERBYGGNADER M M OBUNDNA ÖVERBYGGNADSLAGER FÖR VÄG, PLAN O D Obundet bärlager för väg, plan o d Asfaltsplaner enligt dim.tabell 3 utföres med 200mm bärlagergrus. Gångvägar enligt dim.tabell 1 utföres med 100mm bärlagergrus. DCC DCC.1 BITUMENBUNDNA ÖVERBYGGNADSLAGER FÖR VÄG, PLAN O D Bitumenbundna bärlager Asfaltsplaner enligt dim.tabell 3 utföres med 50mm bitumengrus. DCC.4 Bitumenbundna slitlager Slitlager för asfaltsplaner och gångväg utföres med 80 AB 12 t. DE DEC DEC.2 DEC.22 ANLÄGGNINGSKOMPLETTERINGAR KANTSTÖD Kantstöd av betong Kantstöd av betong, satta i grus med motstöd av asfaltsmassa 80m uppsättes mot gamla tomtgränsen DEE DEE.2 DEE.21 VÄG- OCH YTMARKERINGAR Väg och ytmarkeringar med färg Målning på trafikyta Parkeringsytor upplinjeras, totalt 200m

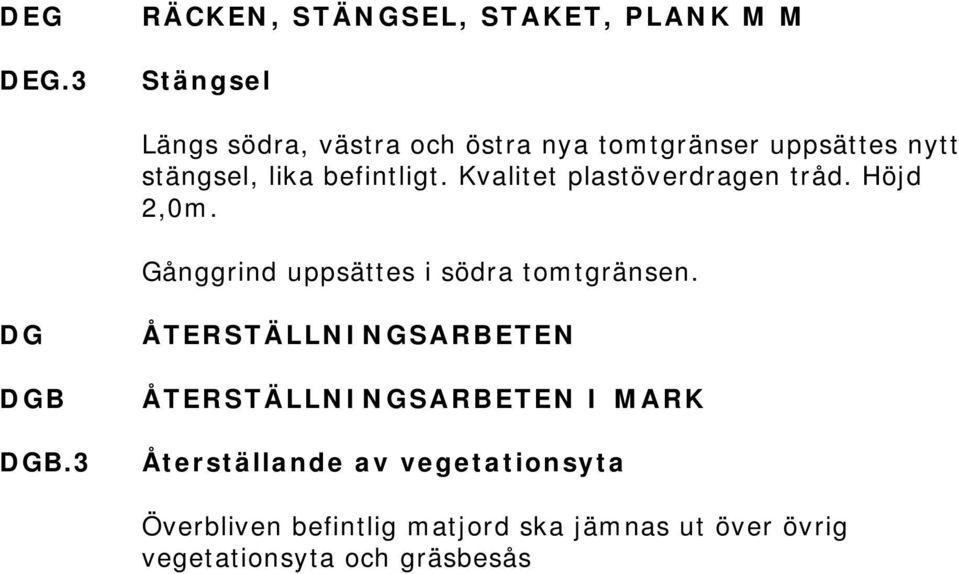

6 DEG DEG.3 RÄCKEN, STÄNGSEL, STAKET, PLANK M M Stängsel Längs södra, västra och östra nya tomtgränser uppsättes nytt stängsel, lika befintligt. Kvalitet plastöverdragen tråd. Höjd 2,0m. Gånggrind uppsättes i södra tomtgränsen. DG DGB DGB.3 ÅTERSTÄLLNINGSARBETEN ÅTERSTÄLLNINGSARBETEN I MARK Återställande av vegetationsyta Överbliven befintlig matjord ska jämnas ut över övrig vegetationsyta och gräsbesås
