1 VETAB Flishults avfallsanläggning Utbyggnad lakvattendammar ANBUDSFORMULÄR Denna mängdförteckning ansluter till Anläggnings AMA Linköping Weronica Andersson, Hifab AB, Envipro Tommy Vallmark, Ragn-Sells Miljökonsult AB

2 Utbyggnad lakvattendammar P 2 (9) BESTÄLLARE/ANBUDSMOTTAGARE: Vetlanda Energi & Teknik AB Avd. Miljö & Återvinning Box 154 (Upplandavägen 16) Vetlanda Vi erbjuder oss att utföra rubricerad entreprenad i enlighet med förfrågningsunderlag daterat mot en ersättning enligt följande anbudsformulär: BEB.114 BEB.14 Flyttning av stängsel, staket o d Inkluderar ned- och uppmontering av befintligt staket till ny sträckning längs med befintligt dike norr om ny utjämningsdamm, se ritning M R m 175 Flyttning av skibord Befintligt skibord flyttas, se ritning M Installation av skibord i dike ska utföras så att inget vatten rinner mellan skibord och dikesslänter. Eventuellt kan dikeslänter vid skibordets placering behövas justeras. R st 1 BFE.21 Borttagning av markvegetation och jordmån inom område för väg, plan o d, skogsmark Avser områden och sträckning för ny utjämningsdamm inkl ledningsdragning, dike, uppställningsplan och stängsel. Tjocklek 0,2 m Fall B R m BFG.3 Rensning av dammbotten Avser rensning av sedimentationsmaterial och dylikt av befintlig lakvattendamm. R m

3 Utbyggnad lakvattendammar P 3 (9) CBB.113 Jordschakt kategori C för väg, plan o d Avser schakt för uppställningsplan och tillfartsväg till uppställningsplan. Schaktdjup ca 420 mm. Packas med vibrerande vält med statisk linjelast minst 30 kn/m med minst 4 överfarter. R m CBB.3111 Jordschakt för va-ledning Avser schakt för lakvattenledningar. Gemensam schakt för lakvattenledningar LV-250 och LV-400 vid befintlig körväg mellan befintlig lakvattendamm och ny utjämningsdamm. Mått enligt principritning CBB.311:1 ska gälla. Fall A R m Massorna lämnas kvar i anslutning till området och i samråd med beställaren. I anbud räknas med ett transportavstånd på 200 m. CBB.61 Jordschakt för dike Avser schakt för v-format dike söder om ny utjämningsdamm. Dikesbotten i punkten A, vid befintligt utlopp från kulvert, vg ca +213,40. Dikesbotten ska luta ca 1,2 % mot sydväst och ansluta i befintligt dike, punkt B, med dikesbottennivån ca +211,55. Dessa nivåer kan ev behöva justeras efter erforderlig inmätning. Avser även schakt för bräddavloppsdike, v-format, ca 0,7 m djupt med släntlutning 1:2, se ritning M Diket ska dras upp mot utjämningsdammens vallkrön och anslutas mot dukens skålformation. Fall A R m Massorna lämnas kvar i anslutning till området och i samråd med beställaren. I anbud räknas med ett transportavstånd på 200 m.

4 Utbyggnad lakvattendammar P 4 (9) CBB.632 CEB.1122 CEC.2111 CEC.2111 Jordschakt för utjämningsmagasin mm Avser jordschakt för utjämningsdamm. Bottenyta 2870 m 2 med släntlutningar 1:2,5, bottennivå +212,30. OBS att grundvattenytan vid byggnadstillfället kan ligga över schaktbottennivån. Schaktbotten i utjämningsdamm ska göras plan och rensas från stenar som sticker upp mer än 5 cm. Fall A R m Massorna som inte används som fyllningsmaterial i dammvallar och som fyllningsmaterial i ledningsbank ska lämnas kvar i anslutning till området och i samråd med beställaren. I anbud räknas med ett transportavstånd på 200 m. Fyllning kategori C med jord- och krossmaterial för väg, plan o d Avser uppställningsplan 20x20 m, och tillfartsväg 4m bred, se ritning M.1-01 och detalj 3 för vägtrumma. Bärlager bestående av, nedifrån och upp: 300 mm kross mm, 80 mm kross 0-32 mm och 50 mm avjämningsskikt 0-18 mm. Packning enligt AMA mm Fall B R m mm Fall B R m mm Fall B R m Ledningsbädd för va-ledning Ska utföras med samkross 0-18 mm, 150 mm mäktighet. Ledningsbädd ska packas. Fall B R m 3 30 Ledningsbädd för vägtrumma Ska utföras med samkross 0-18 mm, 150 mm mäktighet. Ledningsbädd ska packas. Fall B R m 3 9

5 Utbyggnad lakvattendammar P 5 (9) CEC.3111 Kringfyllning för va-ledning Ska utföras med samkross 0-18 mm till 0,3 m över ledning. Fall B R m CEC.3121 Kringfyllning för vägtrumma Ska utföras med kross 0-32 mm upp till 0,3 m över ledning. Fall B R m 3 16 CEC.5 Fyllning för ledningsbank Avser fyllning med schaktmassor över lakvattenledning mellan befintlig lakvattendamm och ny utjämningsdamm samt mellan ny utjämningsdamm och befintlig pumpstation. Total fyllning över ledning ska vara minst 1,50 m. Fall A R m CEC.6 Fyllning för magasin, infiltrationsbäddar m m Mothållande massor På det installerade tätskiktet av geomembran och skyddsgeotextil läggs 0,10 m makadam med kornstorlek mm. Lagret packas inte. Täckningen ska påföras geosynteterna i direkt anslutning till installation av dessa. Inga maskiner får gå på konstruktionen. Arbetet ska utföras med stor försiktighet så att inga skador på utlagt membran uppkommer. Fall B R m 3 400

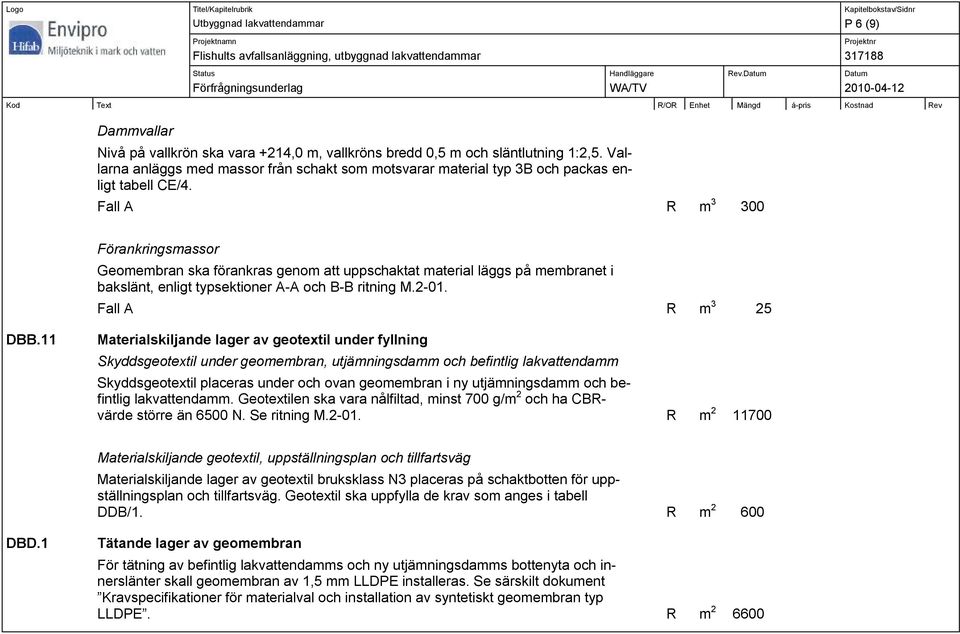

6 Utbyggnad lakvattendammar P 6 (9) Dammvallar Nivå på vallkrön ska vara +214,0 m, vallkröns bredd 0,5 m och släntlutning 1:2,5. Vallarna anläggs med massor från schakt som motsvarar material typ 3B och packas enligt tabell CE/4. Fall A R m Förankringsmassor Geomembran ska förankras genom att uppschaktat material läggs på membranet i bakslänt, enligt typsektioner A-A och B-B ritning M Fall A R m 3 25 DBB.11 Materialskiljande lager av geotextil under fyllning Skyddsgeotextil under geomembran, utjämningsdamm och befintlig lakvattendamm Skyddsgeotextil placeras under och ovan geomembran i ny utjämningsdamm och befintlig lakvattendamm. Geotextilen ska vara nålfiltad, minst 700 g/m 2 och ha CBRvärde större än 6500 N. Se ritning M R m Materialskiljande geotextil, uppställningsplan och tillfartsväg Materialskiljande lager av geotextil bruksklass N3 placeras på schaktbotten för uppställningsplan och tillfartsväg. Geotextil ska uppfylla de krav som anges i tabell DDB/1. R m DBD.1 Tätande lager av geomembran För tätning av befintlig lakvattendamms och ny utjämningsdamms bottenyta och innerslänter skall geomembran av 1,5 mm LLDPE installeras. Se särskilt dokument Kravspecifikationer för materialval och installation av syntetiskt geomembran typ LLDPE. R m

7 Utbyggnad lakvattendammar P 7 (9) Tätning med syntetiskt geomembran. Täta rörgenomföringar ska utföras för ingående ledning från dike till befintlig lakvattendamm (dim 400 mm), ingående ledning från deponi till befintlig lakvattendamm (dim 200 mm), utgående ledning från befintlig lakvattendamm (dim 400 mm), utgående ledning till befintlig pumpstation (dim 200 mm) samt för ingående (dim 400 mm) och utgående ledning (dim 250 mm) i ny utjämningsdamm. Exempel på rörgenomföring redovisas i detalj 1, ritning M Tätningsmetod ska redovisas för B för godkännande. R st 6 DBG.1121 DCK.21 PBB.5211 PBB.5215 Termisk isolering med isolerskivor av rörledning i mark Avser gemensam isolering för LV-400 och LV-250 vid befintlig körväg. Bredd ca 3 m, längd ca 10 m R m 2 30 Erosionsskydd av jord- och krossmaterial Utförs på nödavloppsdike, tjocklek 0,20 m, bredd ca 1,5 m mm Fall B R m 3 3 Ledning av PVC-rör, standardiserade markavloppsrör, i ledningsgrav Rörtyp släta (in- och utsidan) PVC markavloppsrör, SN 8 eller likvärdigt. Dim 250 mm R m 170 Dim 400 mm R m 45 Ledning av PP-rör, standardiserade markavloppsrör, i ledningsgrav Vägtrumma av PP typ Pipelife Infra VTR. Dim 500/573 mm R m 8

8 Utbyggnad lakvattendammar P 8 (9) PDB.12 PDB.22 PEC.2 PH Nedstigningsbrunn av plast Nedstigningsbrunn dim 1000 mm av PP, Pipelife Polar Pro 1000, typ C dim 400 avvinkling 90 grader eller likvärdig. R st 1 Nedstigningsbrunn dim 1000 mm av PP, Pipelife Polar Pro 1000, typ E dim 250 dubbelavgrenad 90 grader eller likvärdig. Placering efter ny utjämningsdamm. R st 1 Avvinkling mot sydväst ska proppas med ändpropp dim 250 mm R st 1 Tillsynsbrunn av plast Tillsynsbrunn dim 400 mm av PP, Pipelife Polar eller likvärdigt. R st 2 Avstängningsanordning på självfallsledning Kilslidsventil typ Danfoss S-2844, eller likvärdigt med teleskopsgarityr och beteckning. Dim 250 R st 2 Dim 200 R st 1 LUFTNINGSANORDNINGAR I ANLÄGGNING En luftare ska installeras i den befintliga lakvattendammen. Luftaren vara flytande i dammen och inför underhåll vara möjlig att dra in till dammens kant. El till luftare ska kopplas in och tas från den befintliga pumpstationen. I anbudet ska beskrivning av föreslagen luftare biläggas. Utöver pris för leverens och installation ska bedömd driftkostnad under 5 års tid redovisas (beräknat på 1 kr/kwh) baserat på anbudsgivarens referenser och erfarenheter. I anbudet ska luftaren dimensioneras efter följande förutsättningar: BOD-halt = 40 kg/dygn NH 4 = 15 kg/dygn Medelflöde=3 l/s R st 1

9 Utbyggnad lakvattendammar P 9 (9) Summa Oreglerbara och Reglerbara Kostnader = Anbudssumma Mervärdesskatt tillkommer med Personal och maskiner vid ÄTA arbete: Arbetsledning...kr/tim Arbetare.kr/tim Grävmaskin 1...kr/tim Grävmaskin 2 kr/tim Andra maskiner..kr/tim Andra maskiner kr/tim Arvode enligt ABT 06 kap 6 9 pkt 8a.% Entreprenörens ombud : Entreprenörens kvalitetsansvarige: Entreprenörens miljöansvarige : Reg.nr: Frågor besvaras av: Tel: E-post adress: Datum: Ort: Adress: Underskrift (firmatecknare): Namnförtydligande:
