11.1 Rambeskrivning. Utbyggnad VA-nät, Kvikkjokk Jokkmokks Kommun Uppdragsnr: Status: Förfrågningsunderlag

Transkript

1 11.1 Rambeskrivning, Ref.nr 2016: Rambeskrivning Utbyggnad VA-nät, Kvikkjokk Jokkmokks Kommun Uppdragsnr: Status: Förfrågningsunderlag

2 11.1 Rambeskrivning Utbyggnad VA-nät, Kvikkjokk Jokkmokks Kommun Beställare Jokkmokks Kommun Conny Öhman Konsult Vatten & Miljöbyrån i Sverige AB Bergvikskurvan 11C Luleå Organisationsnummer: Telefon: E-post: erik.hansson@vmbyran.se Hemsida: Uppdragsledare: Erik Hansson Handläggare: Henrik Jakobsson Granskare: Ulrika Larsson Sida 2 (9)

3 Innehåll 1 Inledning och bakgrund Beskrivning Område A Område B Ledningsläggning och dimensioner Provning RENGÖRING ÅTERSTÄLLNING Relationshandlingar Sida 3 (9)

4 1 INLEDNING OCH BAKGRUND Kvikkjokk har med sin närhet till fjällvärlden blivit en attraktiv ort som expanderar där fler vill bygga framförallt stugboenden. För att bereda möjlighet för bebyggelse kommer kommunen att bygga ut det kommunala VA-ledningsnätet innanför verksamhetsområdet. I etapp 1 som denna entreprenad avser, är det två områden som berörs, Område B är beläget i södra delen av byn och område A i norra delen. De två områdena är ungefär lika stora till såväl yta som antal avstyckade tomter, se figur 1. Det nya ledningsnätet skall bestå av vatten och avlopp och handlas upp som en utförandeentreprenad med utökad samverkan. Denna rambeskrivning utgör del av förfrågningsunderlag för upphandling av entreprenör och beskriver översiktligt de arbeten som skall utföras i entreprenaden. Jokkmokks kommun avser även att utföra kompletteringar av befintligt ledningsnät via optioner utmärkta etapp 2 och etapp 3 enligt Figur 1 nedan. Vid ej tilldelande medel eller ej fungerande samarbete utfaller inte optionerna. Utöver ledningsdragning ingår även inkopplingsarbeten och återställning. Områden framgår av figurer Sida 4 (9)

5 2 ÖVERSIKT Figur 1. Översikt område A och B Sida 5 (9)

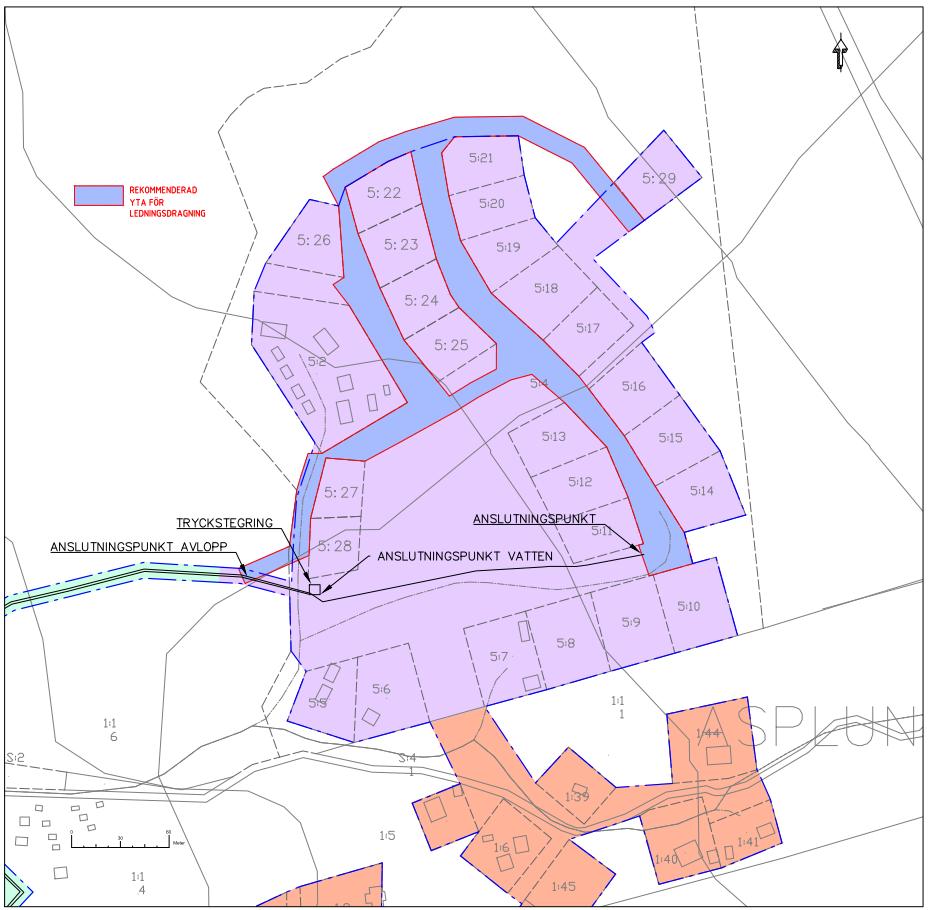

6 3 FÖRUTSÄTTNINGAR OCH BESKRIVNING 3.1 Område A Vatten och avlopp skall byggas för de två olika delområdena. För område A bör ledningsdragning ske inom markerad yta i figur 2. Figur 2. Område A. Något geoteknisk utlåtande finns ej för något av områdena. Kommunen har år 2014 genomfört ett projekt där vatten och avlopp har byggts i omedelbar närhet till område A. Utifrån platsbesök och dialog med de som utförde jobbet 2014 bedöms geotekniken för område A vara: Bergschakt med bergs överyta 0-1m över ledningsbädd 5% Bergschakt med bergs överyta 1-2m över ledningsbädd 10% Bergschakt med bergs överyta 2-2,4m över ledningsbädd 5% Sida 6 (9)

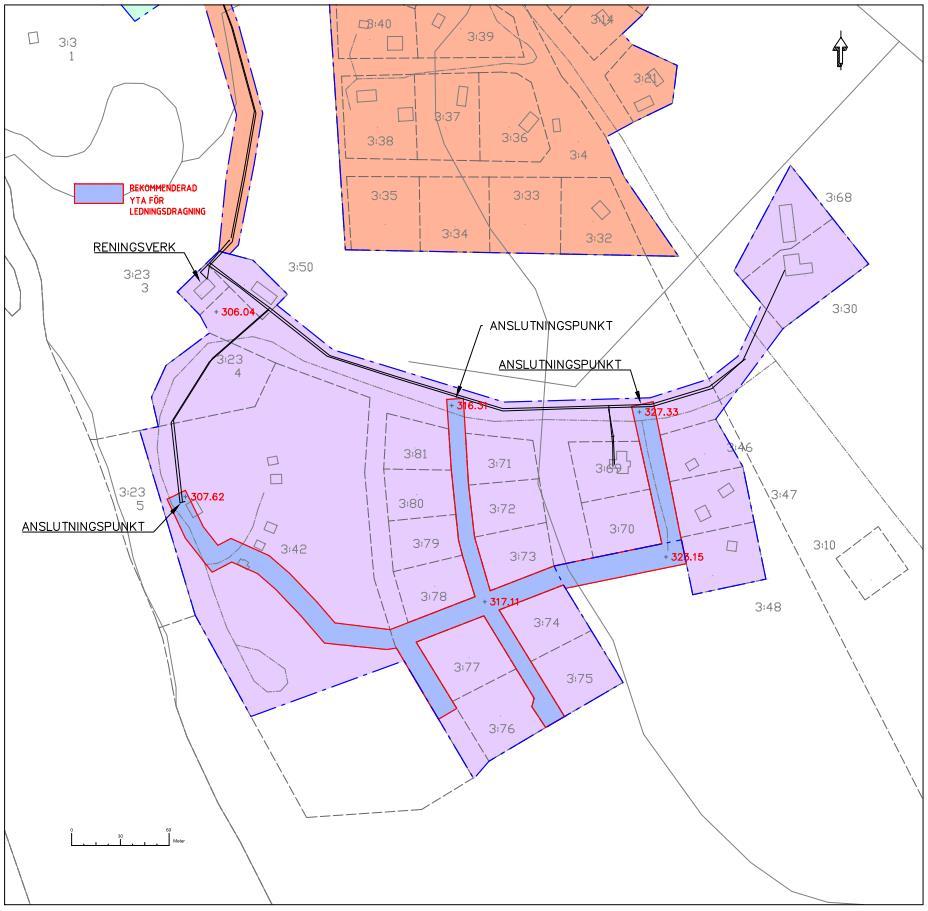

7 Morän med inslag av block 80% Vidare utredning kring geoteknik och grundvatten utförs under fas Område B För område B bör ledningsdragning ske inom markerad yta i figur 3. Figur 3. Område B. Utifrån platsbesök bedöms geotekniken okulärt för område B vara: Bergschakt med bergs överyta 0-1m över ledningsbädd 20% Bergschakt med bergs överyta 1-2m över ledningsbädd 20% Bergschakt med bergs överyta 2-2,4m över ledningsbädd 20% Morän med stort inslag av block 40% Sida 7 (9)
