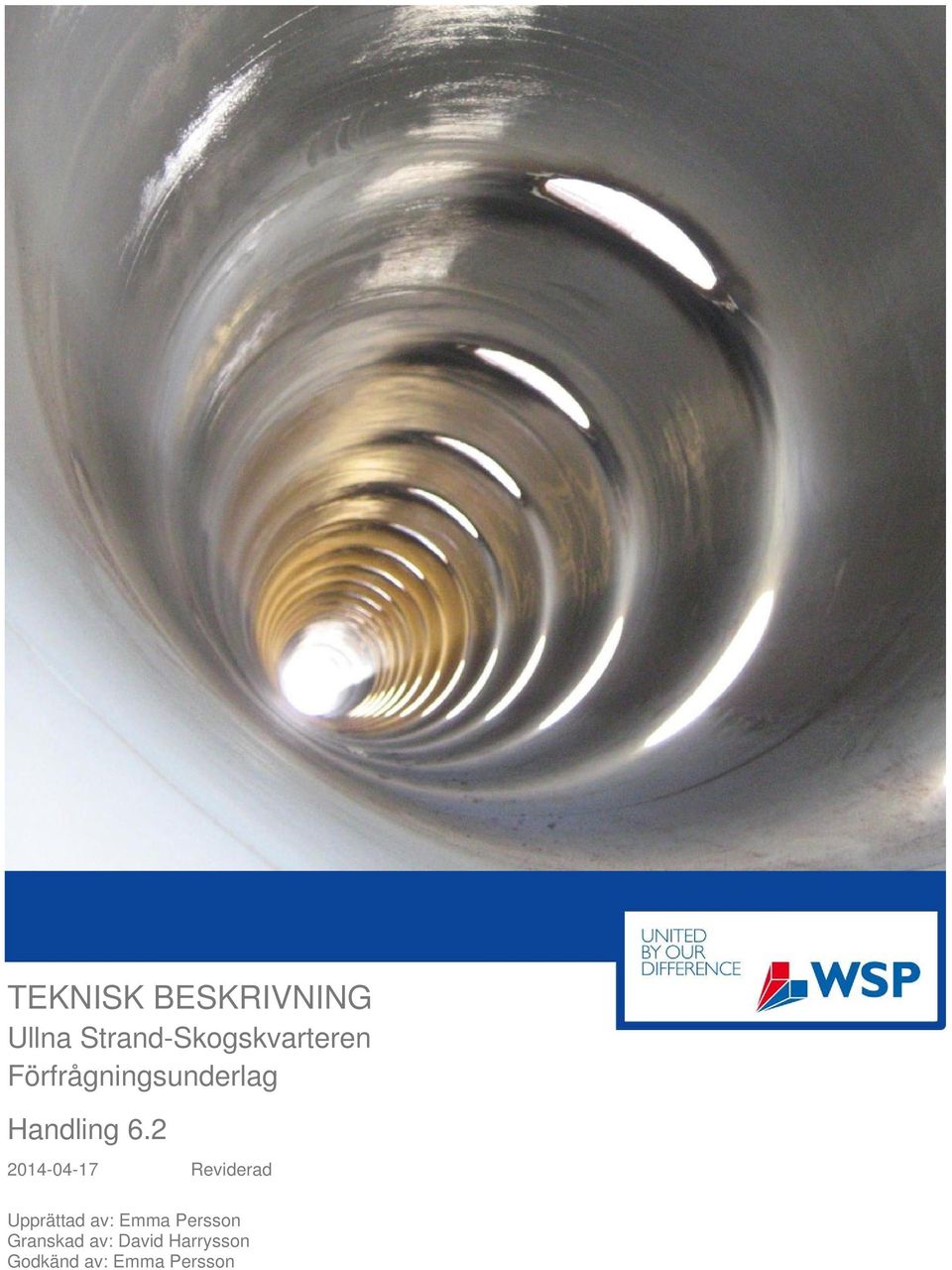

1 TEKNISK BESKRIVNING Ullna Strand-Skogskvarteren Förfrågningsunderlag Handling Reviderad Upprättad av: Emma Persson Granskad av: David Harrysson Godkänd av: Emma Persson

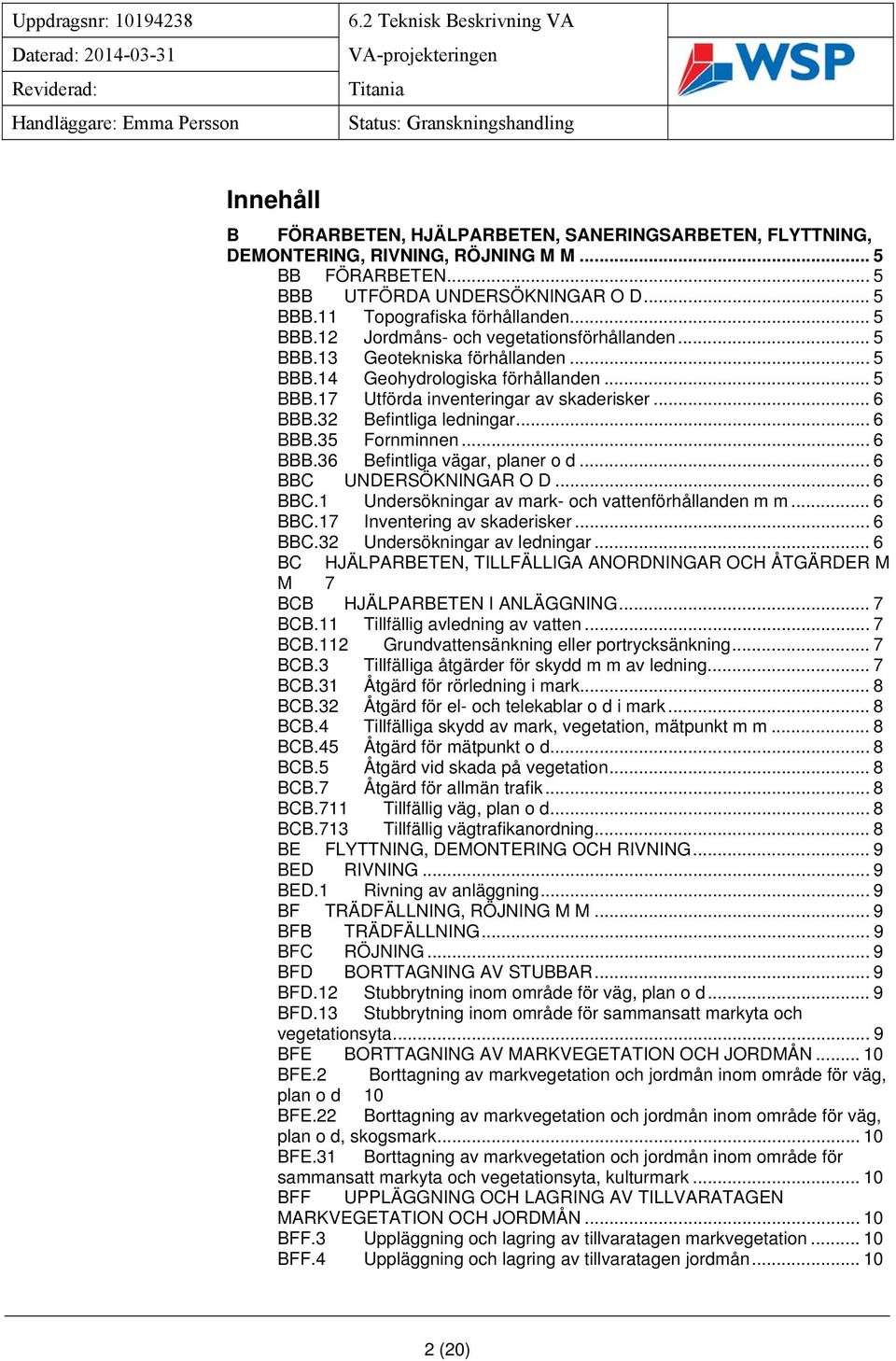

2 Innehåll B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M... 5 BB FÖRARBETEN... 5 BBB UTFÖRDA UNDERSÖKNINGAR O D... 5 BBB.11 Topografiska förhållanden... 5 BBB.12 Jordmåns- och vegetationsförhållanden... 5 BBB.13 Geotekniska förhållanden... 5 BBB.14 Geohydrologiska förhållanden... 5 BBB.17 Utförda inventeringar av skaderisker... 6 BBB.32 Befintliga ledningar... 6 BBB.35 Fornminnen... 6 BBB.36 Befintliga vägar, planer o d... 6 BBC UNDERSÖKNINGAR O D... 6 BBC.1 Undersökningar av mark- och vattenförhållanden m m... 6 BBC.17 Inventering av skaderisker... 6 BBC.32 Undersökningar av ledningar... 6 BC HJÄLPARBETEN, TILLFÄLLIGA ANORDNINGAR OCH ÅTGÄRDER M M 7 BCB HJÄLPARBETEN I ANLÄGGNING... 7 BCB.11 Tillfällig avledning av vatten... 7 BCB.112 Grundvattensänkning eller portrycksänkning... 7 BCB.3 Tillfälliga åtgärder för skydd m m av ledning... 7 BCB.31 Åtgärd för rörledning i mark... 8 BCB.32 Åtgärd för el- och telekablar o d i mark... 8 BCB.4 Tillfälliga skydd av mark, vegetation, mätpunkt m m... 8 BCB.45 Åtgärd för mätpunkt o d... 8 BCB.5 Åtgärd vid skada på vegetation... 8 BCB.7 Åtgärd för allmän trafik... 8 BCB.711 Tillfällig väg, plan o d... 8 BCB.713 Tillfällig vägtrafikanordning... 8 BE FLYTTNING, DEMONTERING OCH RIVNING... 9 BED RIVNING... 9 BED.1 Rivning av anläggning... 9 BF TRÄDFÄLLNING, RÖJNING M M... 9 BFB TRÄDFÄLLNING... 9 BFC RÖJNING... 9 BFD BORTTAGNING AV STUBBAR... 9 BFD.12 Stubbrytning inom område för väg, plan o d... 9 BFD.13 Stubbrytning inom område för sammansatt markyta och vegetationsyta... 9 BFE BORTTAGNING AV MARKVEGETATION OCH JORDMÅN BFE.2 Borttagning av markvegetation och jordmån inom område för väg, plan o d 10 BFE.22 Borttagning av markvegetation och jordmån inom område för väg, plan o d, skogsmark BFE.31 Borttagning av markvegetation och jordmån inom område för sammansatt markyta och vegetationsyta, kulturmark BFF UPPLÄGGNING OCH LAGRING AV TILLVARATAGEN MARKVEGETATION OCH JORDMÅN BFF.3 Uppläggning och lagring av tillvaratagen markvegetation BFF.4 Uppläggning och lagring av tillvaratagen jordmån (20)

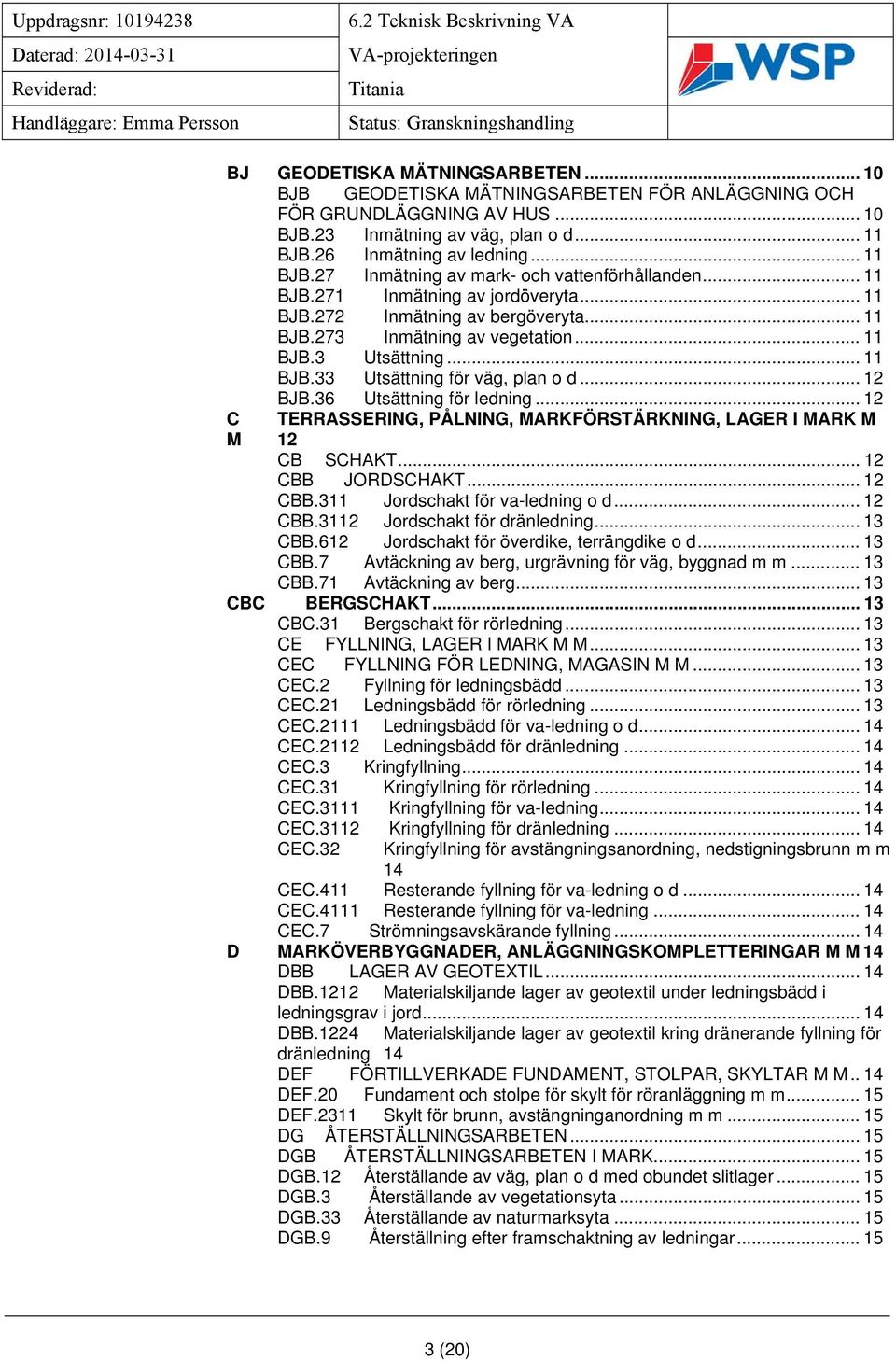

3 BJ GEODETISKA MÄTNINGSARBETEN BJB GEODETISKA MÄTNINGSARBETEN FÖR ANLÄGGNING OCH FÖR GRUNDLÄGGNING AV HUS BJB.23 Inmätning av väg, plan o d BJB.26 Inmätning av ledning BJB.27 Inmätning av mark- och vattenförhållanden BJB.271 Inmätning av jordöveryta BJB.272 Inmätning av bergöveryta BJB.273 Inmätning av vegetation BJB.3 Utsättning BJB.33 Utsättning för väg, plan o d BJB.36 Utsättning för ledning C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M 12 CB SCHAKT CBB JORDSCHAKT CBB.311 Jordschakt för va-ledning o d CBB.3112 Jordschakt för dränledning CBB.612 Jordschakt för överdike, terrängdike o d CBB.7 Avtäckning av berg, urgrävning för väg, byggnad m m CBB.71 Avtäckning av berg CBC BERGSCHAKT CBC.31 Bergschakt för rörledning CE FYLLNING, LAGER I MARK M M CEC FYLLNING FÖR LEDNING, MAGASIN M M CEC.2 Fyllning för ledningsbädd CEC.21 Ledningsbädd för rörledning CEC.2111 Ledningsbädd för va-ledning o d CEC.2112 Ledningsbädd för dränledning CEC.3 Kringfyllning CEC.31 Kringfyllning för rörledning CEC.3111 Kringfyllning för va-ledning CEC.3112 Kringfyllning för dränledning CEC.32 Kringfyllning för avstängningsanordning, nedstigningsbrunn m m 14 CEC.411 Resterande fyllning för va-ledning o d CEC.4111 Resterande fyllning för va-ledning CEC.7 Strömningsavskärande fyllning D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 14 DBB LAGER AV GEOTEXTIL DBB.1212 Materialskiljande lager av geotextil under ledningsbädd i ledningsgrav i jord DBB.1224 Materialskiljande lager av geotextil kring dränerande fyllning för dränledning 14 DEF FÖRTILLVERKADE FUNDAMENT, STOLPAR, SKYLTAR M M.. 14 DEF.20 Fundament och stolpe för skylt för röranläggning m m DEF.2311 Skylt för brunn, avstängninganordning m m DG ÅTERSTÄLLNINGSARBETEN DGB ÅTERSTÄLLNINGSARBETEN I MARK DGB.12 Återställande av väg, plan o d med obundet slitlager DGB.3 Återställande av vegetationsyta DGB.33 Återställande av naturmarksyta DGB.9 Återställning efter framschaktning av ledningar (20)

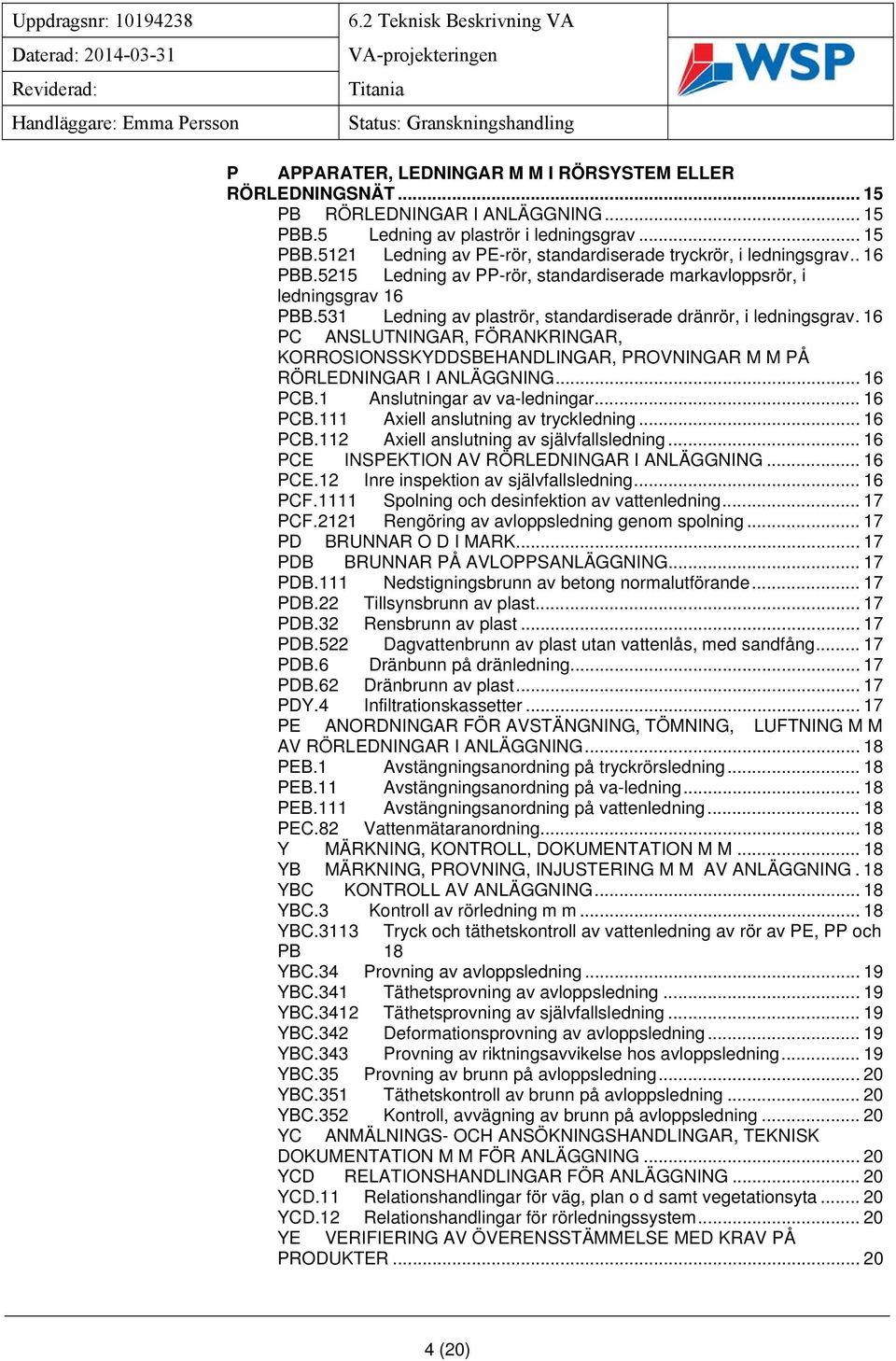

4 P APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT PB RÖRLEDNINGAR I ANLÄGGNING PBB.5 Ledning av plaströr i ledningsgrav PBB.5121 Ledning av PE-rör, standardiserade tryckrör, i ledningsgrav.. 16 PBB.5215 Ledning av PP-rör, standardiserade markavloppsrör, i ledningsgrav 16 PBB.531 Ledning av plaströr, standardiserade dränrör, i ledningsgrav. 16 PC ANSLUTNINGAR, FÖRANKRINGAR, KORROSIONSSKYDDSBEHANDLINGAR, PROVNINGAR M M PÅ RÖRLEDNINGAR I ANLÄGGNING PCB.1 Anslutningar av va-ledningar PCB.111 Axiell anslutning av tryckledning PCB.112 Axiell anslutning av självfallsledning PCE INSPEKTION AV RÖRLEDNINGAR I ANLÄGGNING PCE.12 Inre inspektion av självfallsledning PCF.1111 Spolning och desinfektion av vattenledning PCF.2121 Rengöring av avloppsledning genom spolning PD BRUNNAR O D I MARK PDB BRUNNAR PÅ AVLOPPSANLÄGGNING PDB.111 Nedstigningsbrunn av betong normalutförande PDB.22 Tillsynsbrunn av plast PDB.32 Rensbrunn av plast PDB.522 Dagvattenbrunn av plast utan vattenlås, med sandfång PDB.6 Dränbunn på dränledning PDB.62 Dränbrunn av plast PDY.4 Infiltrationskassetter PE ANORDNINGAR FÖR AVSTÄNGNING, TÖMNING, LUFTNING M M AV RÖRLEDNINGAR I ANLÄGGNING PEB.1 Avstängningsanordning på tryckrörsledning PEB.11 Avstängningsanordning på va-ledning PEB.111 Avstängningsanordning på vattenledning PEC.82 Vattenmätaranordning Y MÄRKNING, KONTROLL, DOKUMENTATION M M YB MÄRKNING, PROVNING, INJUSTERING M M AV ANLÄGGNING. 18 YBC KONTROLL AV ANLÄGGNING YBC.3 Kontroll av rörledning m m YBC.3113 Tryck och täthetskontroll av vattenledning av rör av PE, PP och PB 18 YBC.34 Provning av avloppsledning YBC.341 Täthetsprovning av avloppsledning YBC.3412 Täthetsprovning av självfallsledning YBC.342 Deformationsprovning av avloppsledning YBC.343 Provning av riktningsavvikelse hos avloppsledning YBC.35 Provning av brunn på avloppsledning YBC.351 Täthetskontroll av brunn på avloppsledning YBC.352 Kontroll, avvägning av brunn på avloppsledning YC ANMÄLNINGS- OCH ANSÖKNINGSHANDLINGAR, TEKNISK DOKUMENTATION M M FÖR ANLÄGGNING YCD RELATIONSHANDLINGAR FÖR ANLÄGGNING YCD.11 Relationshandlingar för väg, plan o d samt vegetationsyta YCD.12 Relationshandlingar för rörledningssystem YE VERIFIERING AV ÖVERENSSTÄMMELSE MED KRAV PÅ PRODUKTER (20)

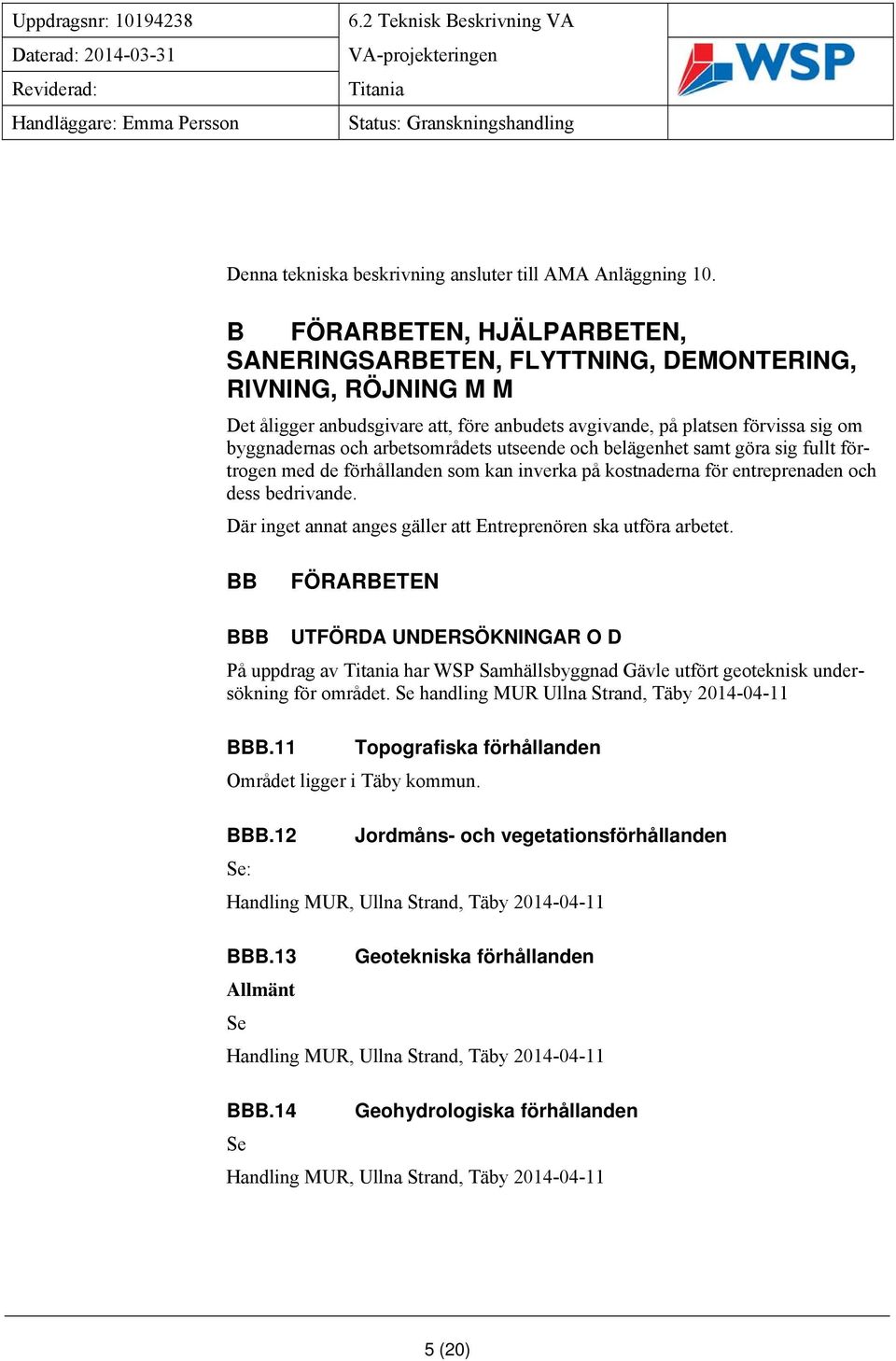

5 Denna tekniska beskrivning ansluter till AMA Anläggning 10. B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M Det åligger anbudsgivare att, före anbudets avgivande, på platsen förvissa sig om byggnadernas och arbetsområdets utseende och belägenhet samt göra sig fullt förtrogen med de förhållanden som kan inverka på kostnaderna för entreprenaden och dess bedrivande. Där inget annat anges gäller att Entreprenören ska utföra arbetet. BB FÖRARBETEN BBB UTFÖRDA UNDERSÖKNINGAR O D På uppdrag av har WSP Samhällsbyggnad Gävle utfört geoteknisk undersökning för området. Se handling MUR Ullna Strand, Täby BBB.11 Topografiska förhållanden Området ligger i Täby kommun. BBB.12 Jordmåns- och vegetationsförhållanden Se: Handling MUR, Ullna Strand, Täby BBB.13 Geotekniska förhållanden Allmänt Se Handling MUR, Ullna Strand, Täby BBB.14 Geohydrologiska förhållanden Se Handling MUR, Ullna Strand, Täby (20)

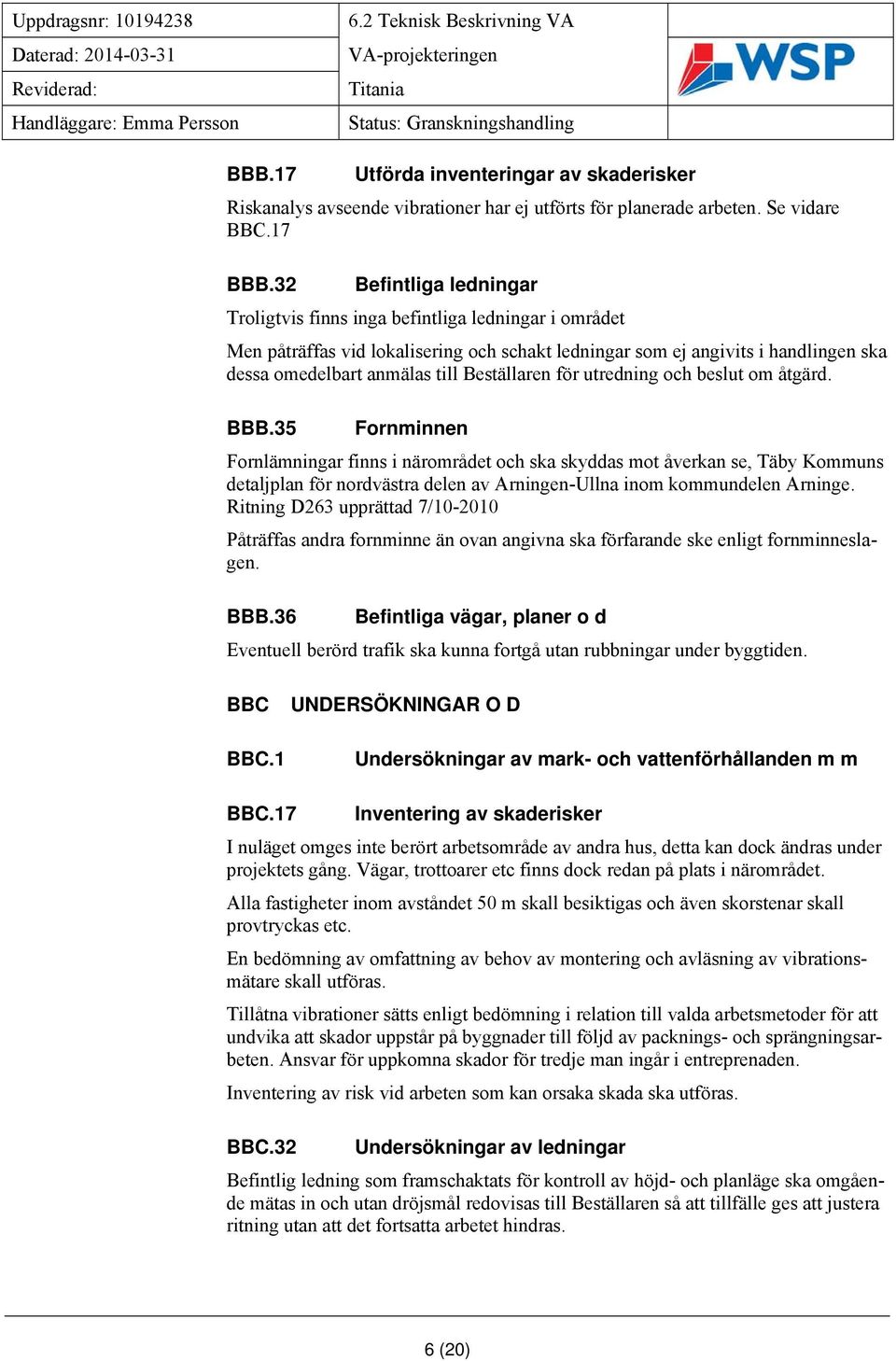

6 BBB.17 Utförda inventeringar av skaderisker Riskanalys avseende vibrationer har ej utförts för planerade arbeten. Se vidare BBC.17 BBB.32 Befintliga ledningar Troligtvis finns inga befintliga ledningar i området Men påträffas vid lokalisering och schakt ledningar som ej angivits i handlingen ska dessa omedelbart anmälas till Beställaren för utredning och beslut om åtgärd. BBB.35 Fornminnen Fornlämningar finns i närområdet och ska skyddas mot åverkan se, Täby Kommuns detaljplan för nordvästra delen av Arningen-Ullna inom kommundelen Arninge. Ritning D263 upprättad 7/ Påträffas andra fornminne än ovan angivna ska förfarande ske enligt fornminneslagen. BBB.36 Befintliga vägar, planer o d Eventuell berörd trafik ska kunna fortgå utan rubbningar under byggtiden. BBC BBC.1 UNDERSÖKNINGAR O D Undersökningar av mark- och vattenförhållanden m m BBC.17 Inventering av skaderisker I nuläget omges inte berört arbetsområde av andra hus, detta kan dock ändras under projektets gång. Vägar, trottoarer etc finns dock redan på plats i närområdet. Alla fastigheter inom avståndet 50 m skall besiktigas och även skorstenar skall provtryckas etc. En bedömning av omfattning av behov av montering och avläsning av vibrationsmätare skall utföras. Tillåtna vibrationer sätts enligt bedömning i relation till valda arbetsmetoder för att undvika att skador uppstår på byggnader till följd av packnings- och sprängningsarbeten. Ansvar för uppkomna skador för tredje man ingår i entreprenaden. Inventering av risk vid arbeten som kan orsaka skada ska utföras. BBC.32 Undersökningar av ledningar Befintlig ledning som framschaktats för kontroll av höjd- och planläge ska omgående mätas in och utan dröjsmål redovisas till Beställaren så att tillfälle ges att justera ritning utan att det fortsatta arbetet hindras. 6 (20)

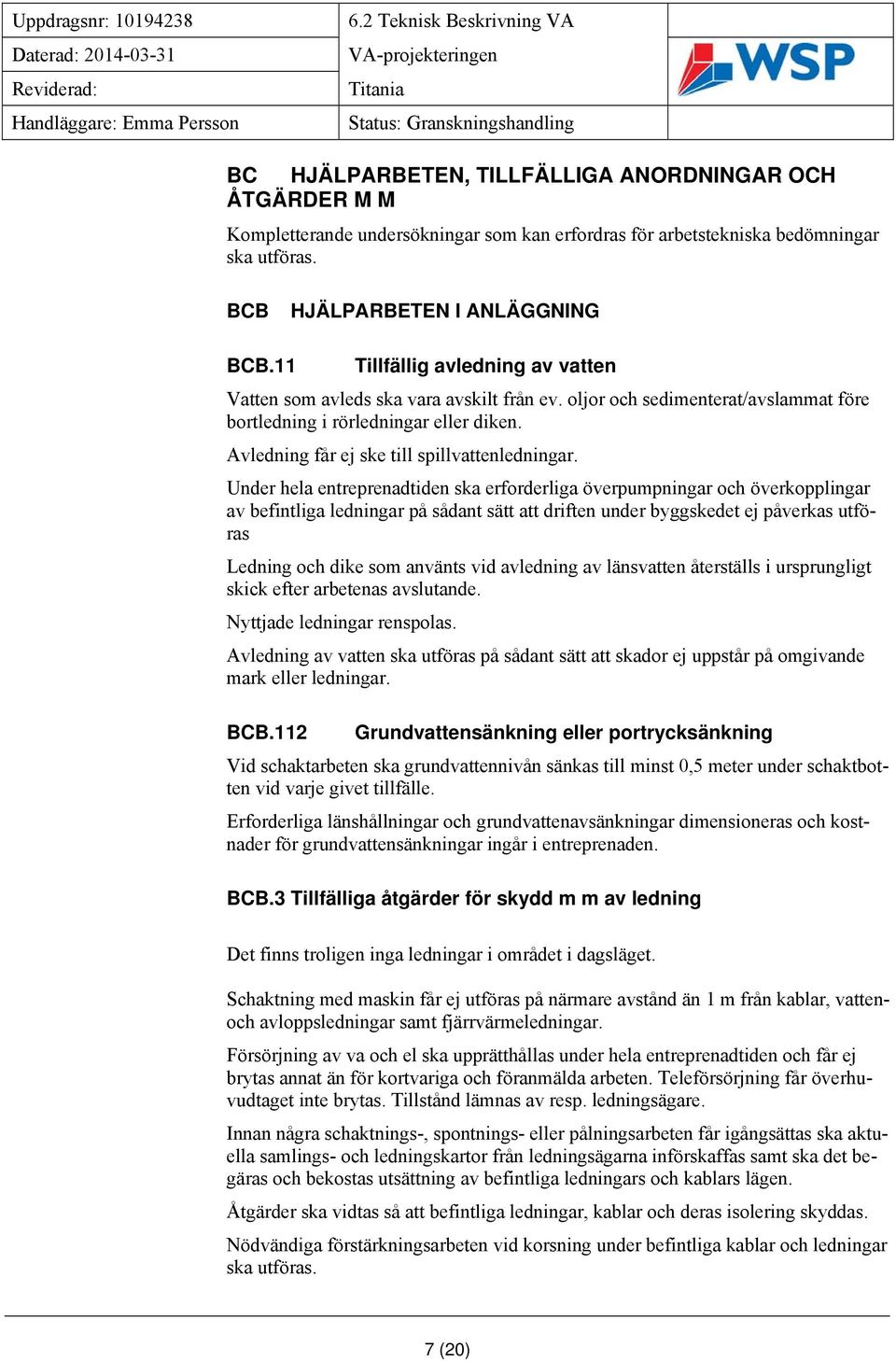

7 BC HJÄLPARBETEN, TILLFÄLLIGA ANORDNINGAR OCH ÅTGÄRDER M M Kompletterande undersökningar som kan erfordras för arbetstekniska bedömningar ska utföras. BCB HJÄLPARBETEN I ANLÄGGNING BCB.11 Tillfällig avledning av vatten Vatten som avleds ska vara avskilt från ev. oljor och sedimenterat/avslammat före bortledning i rörledningar eller diken. Avledning får ej ske till spillvattenledningar. Under hela entreprenadtiden ska erforderliga överpumpningar och överkopplingar av befintliga ledningar på sådant sätt att driften under byggskedet ej påverkas utföras Ledning och dike som använts vid avledning av länsvatten återställs i ursprungligt skick efter arbetenas avslutande. Nyttjade ledningar renspolas. Avledning av vatten ska utföras på sådant sätt att skador ej uppstår på omgivande mark eller ledningar. BCB.112 Grundvattensänkning eller portrycksänkning Vid schaktarbeten ska grundvattennivån sänkas till minst 0,5 meter under schaktbotten vid varje givet tillfälle. Erforderliga länshållningar och grundvattenavsänkningar dimensioneras och kostnader för grundvattensänkningar ingår i entreprenaden. BCB.3 Tillfälliga åtgärder för skydd m m av ledning Det finns troligen inga ledningar i området i dagsläget. Schaktning med maskin får ej utföras på närmare avstånd än 1 m från kablar, vattenoch avloppsledningar samt fjärrvärmeledningar. Försörjning av va och el ska upprätthållas under hela entreprenadtiden och får ej brytas annat än för kortvariga och föranmälda arbeten. Teleförsörjning får överhuvudtaget inte brytas. Tillstånd lämnas av resp. ledningsägare. Innan några schaktnings-, spontnings- eller pålningsarbeten får igångsättas ska aktuella samlings- och ledningskartor från ledningsägarna införskaffas samt ska det begäras och bekostas utsättning av befintliga ledningars och kablars lägen. Åtgärder ska vidtas så att befintliga ledningar, kablar och deras isolering skyddas. Nödvändiga förstärkningsarbeten vid korsning under befintliga kablar och ledningar ska utföras. 7 (20)

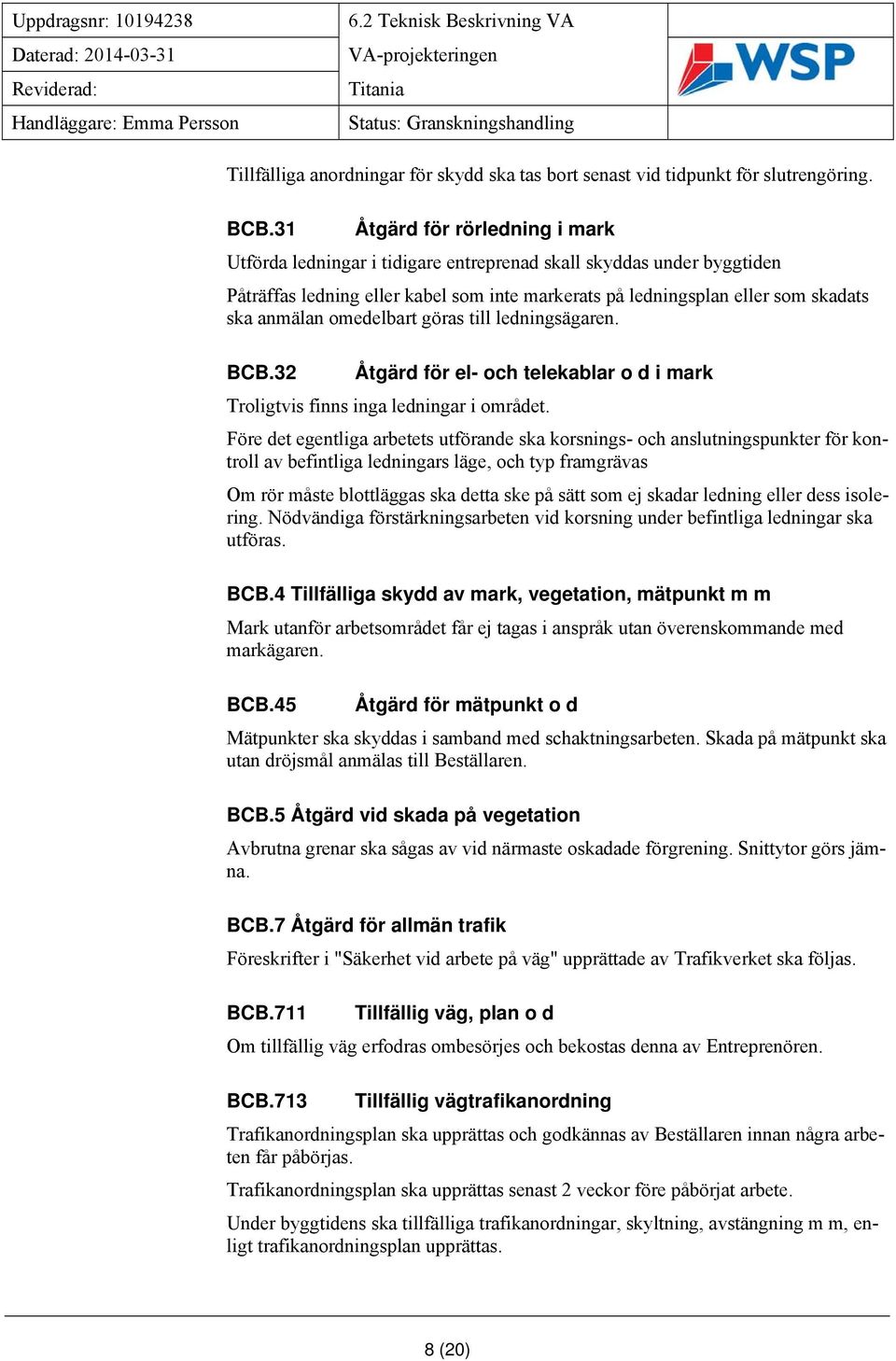

8 Tillfälliga anordningar för skydd ska tas bort senast vid tidpunkt för slutrengöring. BCB.31 Åtgärd för rörledning i mark Utförda ledningar i tidigare entreprenad skall skyddas under byggtiden Påträffas ledning eller kabel som inte markerats på ledningsplan eller som skadats ska anmälan omedelbart göras till ledningsägaren. BCB.32 Åtgärd för el- och telekablar o d i mark Troligtvis finns inga ledningar i området. Före det egentliga arbetets utförande ska korsnings- och anslutningspunkter för kontroll av befintliga ledningars läge, och typ framgrävas Om rör måste blottläggas ska detta ske på sätt som ej skadar ledning eller dess isolering. Nödvändiga förstärkningsarbeten vid korsning under befintliga ledningar ska utföras. BCB.4 Tillfälliga skydd av mark, vegetation, mätpunkt m m Mark utanför arbetsområdet får ej tagas i anspråk utan överenskommande med markägaren. BCB.45 Åtgärd för mätpunkt o d Mätpunkter ska skyddas i samband med schaktningsarbeten. Skada på mätpunkt ska utan dröjsmål anmälas till Beställaren. BCB.5 Åtgärd vid skada på vegetation Avbrutna grenar ska sågas av vid närmaste oskadade förgrening. Snittytor görs jämna. BCB.7 Åtgärd för allmän trafik Föreskrifter i "Säkerhet vid arbete på väg" upprättade av Trafikverket ska följas. BCB.711 Tillfällig väg, plan o d Om tillfällig väg erfodras ombesörjes och bekostas denna av Entreprenören. BCB.713 Tillfällig vägtrafikanordning Trafikanordningsplan ska upprättas och godkännas av Beställaren innan några arbeten får påbörjas. Trafikanordningsplan ska upprättas senast 2 veckor före påbörjat arbete. Under byggtidens ska tillfälliga trafikanordningar, skyltning, avstängning m m, enligt trafikanordningsplan upprättas. 8 (20)

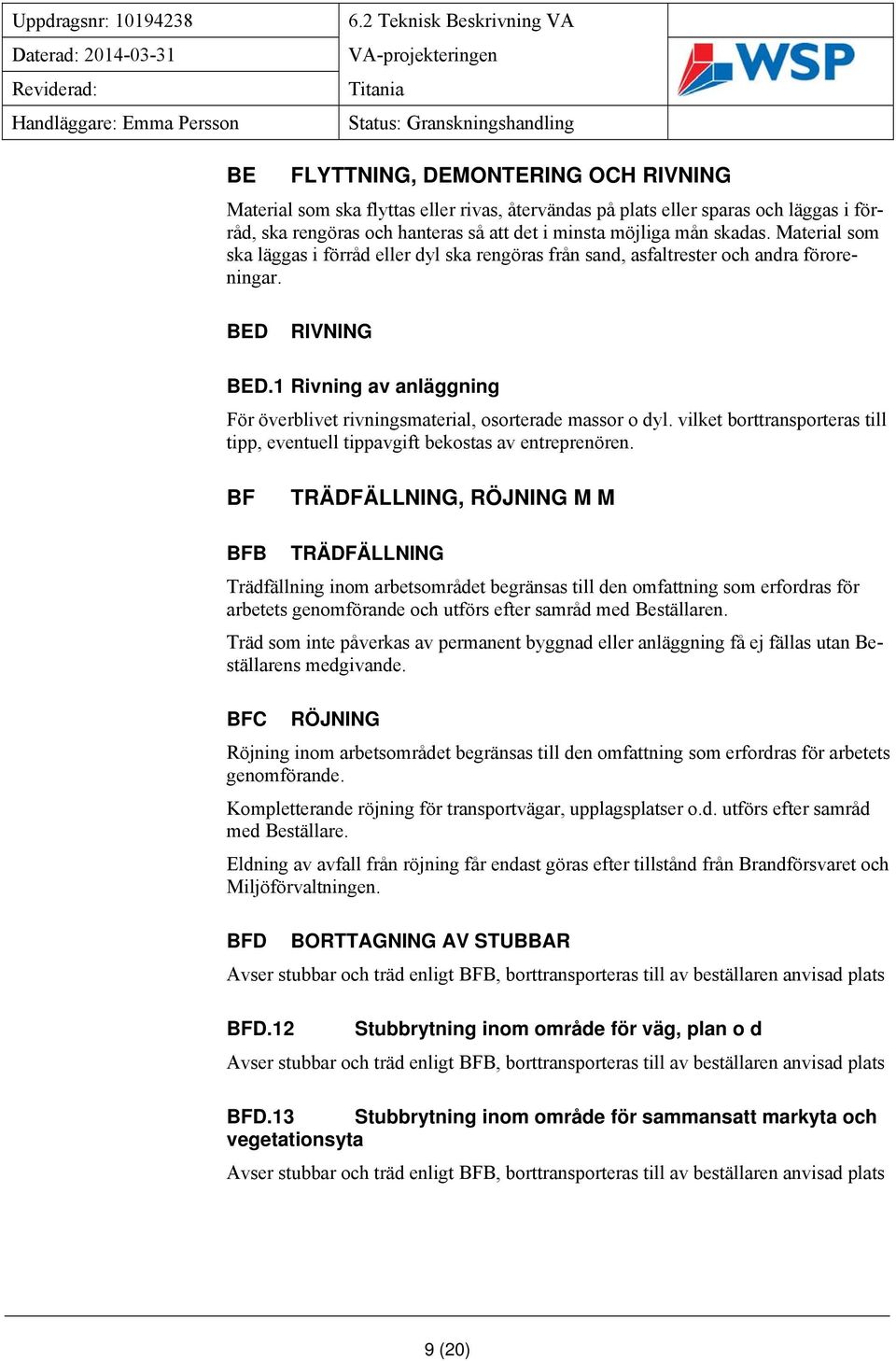

9 BE FLYTTNING, DEMONTERING OCH RIVNING Material som ska flyttas eller rivas, återvändas på plats eller sparas och läggas i förråd, ska rengöras och hanteras så att det i minsta möjliga mån skadas. Material som ska läggas i förråd eller dyl ska rengöras från sand, asfaltrester och andra föroreningar. BED RIVNING BED.1 Rivning av anläggning För överblivet rivningsmaterial, osorterade massor o dyl. vilket borttransporteras till tipp, eventuell tippavgift bekostas av entreprenören. BF TRÄDFÄLLNING, RÖJNING M M BFB TRÄDFÄLLNING Trädfällning inom arbetsområdet begränsas till den omfattning som erfordras för arbetets genomförande och utförs efter samråd med Beställaren. Träd som inte påverkas av permanent byggnad eller anläggning få ej fällas utan Beställarens medgivande. BFC RÖJNING Röjning inom arbetsområdet begränsas till den omfattning som erfordras för arbetets genomförande. Kompletterande röjning för transportvägar, upplagsplatser o.d. utförs efter samråd med Beställare. Eldning av avfall från röjning får endast göras efter tillstånd från Brandförsvaret och Miljöförvaltningen. BFD BORTTAGNING AV STUBBAR Avser stubbar och träd enligt BFB, borttransporteras till av beställaren anvisad plats BFD.12 Stubbrytning inom område för väg, plan o d Avser stubbar och träd enligt BFB, borttransporteras till av beställaren anvisad plats BFD.13 Stubbrytning inom område för sammansatt markyta och vegetationsyta Avser stubbar och träd enligt BFB, borttransporteras till av beställaren anvisad plats 9 (20)

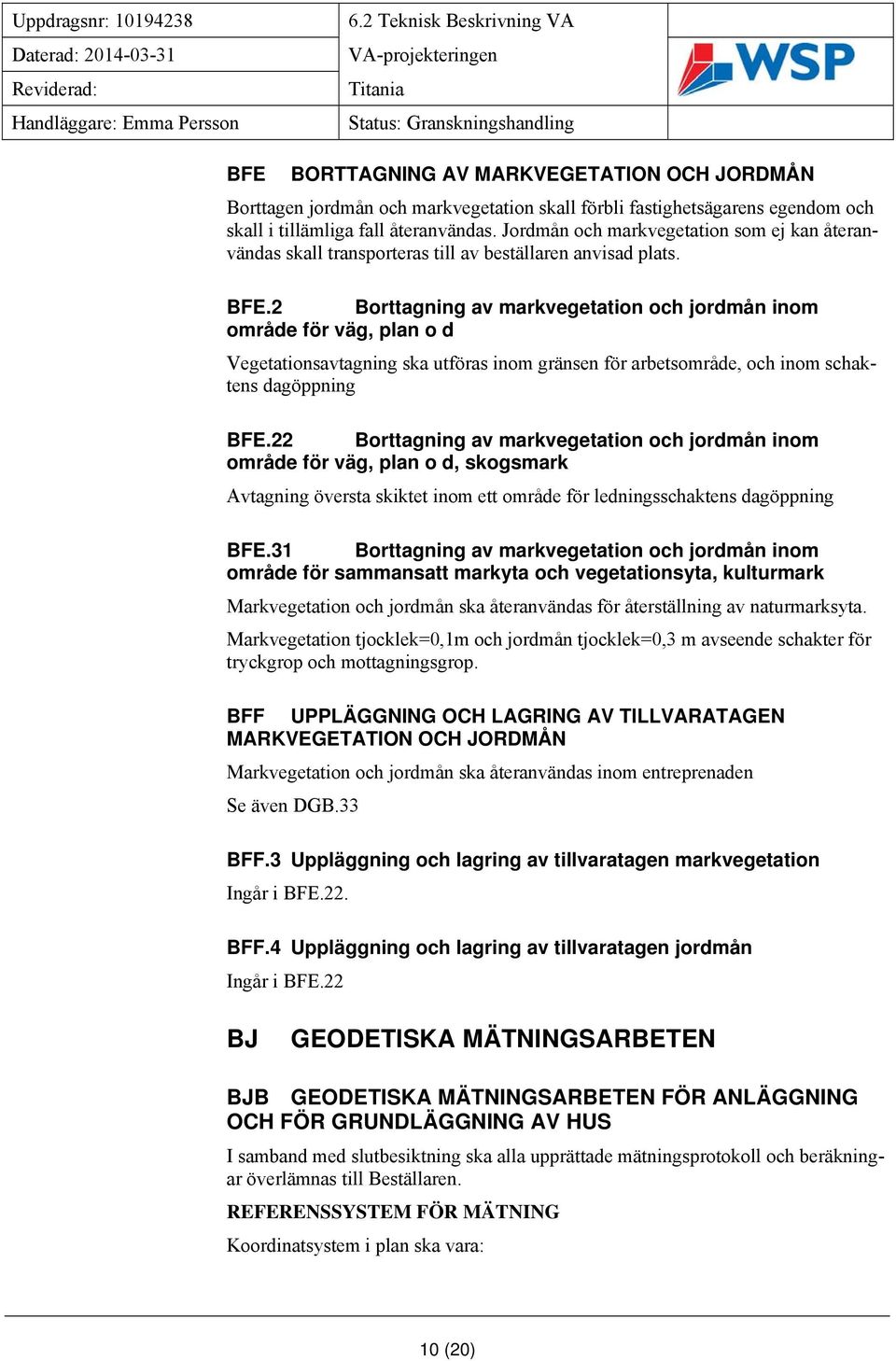

10 BFE BORTTAGNING AV MARKVEGETATION OCH JORDMÅN Borttagen jordmån och markvegetation skall förbli fastighetsägarens egendom och skall i tillämliga fall återanvändas. Jordmån och markvegetation som ej kan återanvändas skall transporteras till av beställaren anvisad plats. BFE.2 Borttagning av markvegetation och jordmån inom område för väg, plan o d Vegetationsavtagning ska utföras inom gränsen för arbetsområde, och inom schaktens dagöppning BFE.22 Borttagning av markvegetation och jordmån inom område för väg, plan o d, skogsmark Avtagning översta skiktet inom ett område för ledningsschaktens dagöppning BFE.31 Borttagning av markvegetation och jordmån inom område för sammansatt markyta och vegetationsyta, kulturmark Markvegetation och jordmån ska återanvändas för återställning av naturmarksyta. Markvegetation tjocklek=0,1m och jordmån tjocklek=0,3 m avseende schakter för tryckgrop och mottagningsgrop. BFF UPPLÄGGNING OCH LAGRING AV TILLVARATAGEN MARKVEGETATION OCH JORDMÅN Markvegetation och jordmån ska återanvändas inom entreprenaden Se även DGB.33 BFF.3 Uppläggning och lagring av tillvaratagen markvegetation Ingår i BFE.22. BFF.4 Uppläggning och lagring av tillvaratagen jordmån Ingår i BFE.22 BJ GEODETISKA MÄTNINGSARBETEN BJB GEODETISKA MÄTNINGSARBETEN FÖR ANLÄGGNING OCH FÖR GRUNDLÄGGNING AV HUS I samband med slutbesiktning ska alla upprättade mätningsprotokoll och beräkningar överlämnas till Beställaren. REFERENSSYSTEM FÖR MÄTNING Koordinatsystem i plan ska vara: 10 (20)

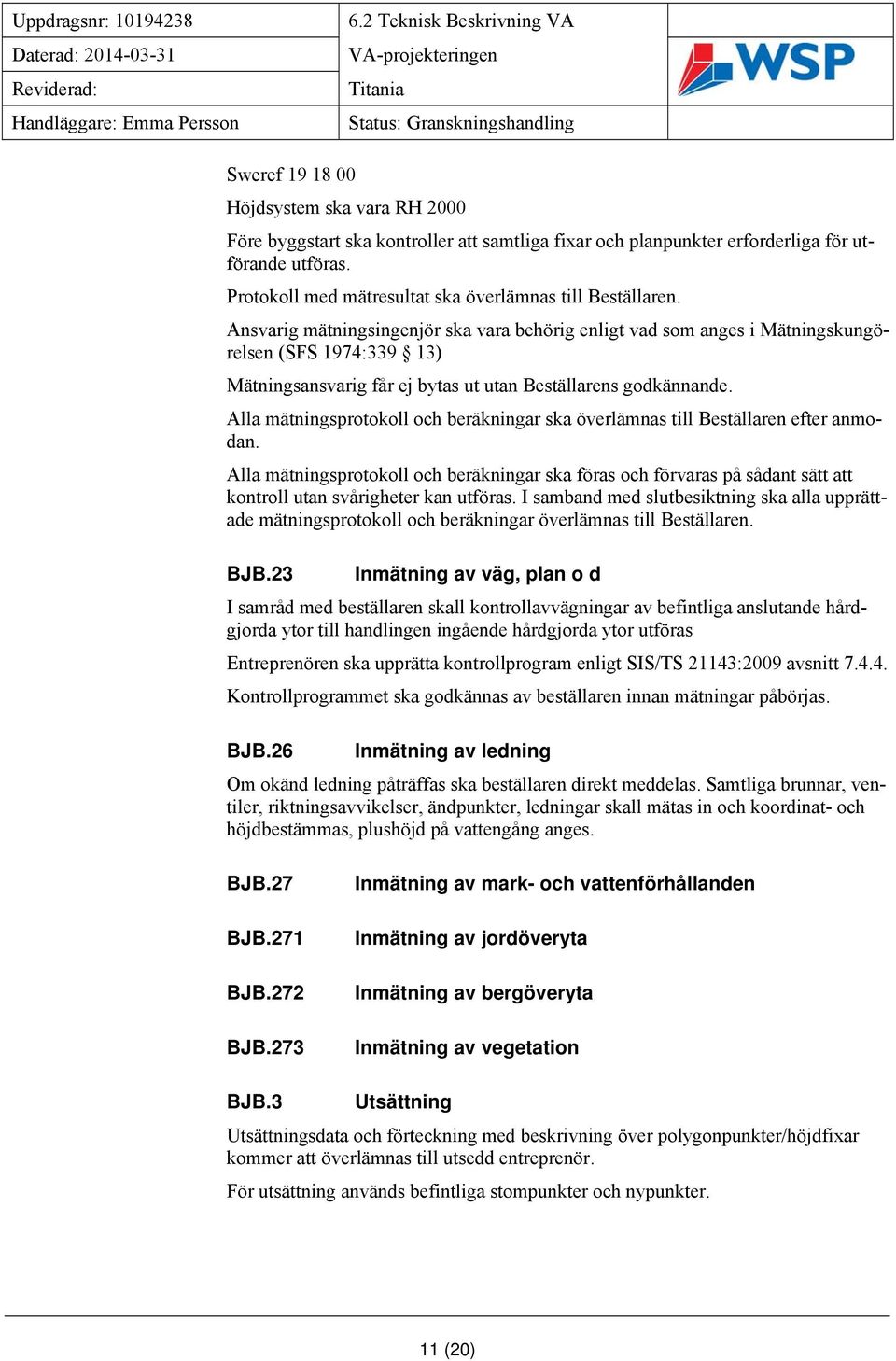

11 Sweref Höjdsystem ska vara RH 2000 Före byggstart ska kontroller att samtliga fixar och planpunkter erforderliga för utförande utföras. Protokoll med mätresultat ska överlämnas till Beställaren. Ansvarig mätningsingenjör ska vara behörig enligt vad som anges i Mätningskungörelsen (SFS 1974:339 13) Mätningsansvarig får ej bytas ut utan Beställarens godkännande. Alla mätningsprotokoll och beräkningar ska överlämnas till Beställaren efter anmodan. Alla mätningsprotokoll och beräkningar ska föras och förvaras på sådant sätt att kontroll utan svårigheter kan utföras. I samband med slutbesiktning ska alla upprättade mätningsprotokoll och beräkningar överlämnas till Beställaren. BJB.23 Inmätning av väg, plan o d I samråd med beställaren skall kontrollavvägningar av befintliga anslutande hårdgjorda ytor till handlingen ingående hårdgjorda ytor utföras Entreprenören ska upprätta kontrollprogram enligt SIS/TS 21143:2009 avsnitt Kontrollprogrammet ska godkännas av beställaren innan mätningar påbörjas. BJB.26 Inmätning av ledning Om okänd ledning påträffas ska beställaren direkt meddelas. Samtliga brunnar, ventiler, riktningsavvikelser, ändpunkter, ledningar skall mätas in och koordinat- och höjdbestämmas, plushöjd på vattengång anges. BJB.27 BJB.271 BJB.272 BJB.273 Inmätning av mark- och vattenförhållanden Inmätning av jordöveryta Inmätning av bergöveryta Inmätning av vegetation BJB.3 Utsättning Utsättningsdata och förteckning med beskrivning över polygonpunkter/höjdfixar kommer att överlämnas till utsedd entreprenör. För utsättning används befintliga stompunkter och nypunkter. 11 (20)

12 BJB.33 Utsättning för väg, plan o d Utsättning utförs enligt tillhandahållna utsättningsdata. BJB.36 Utsättning för ledning Utsättning utförs enligt tillhandahållna utsättningsdata. C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M CB SCHAKT CBB JORDSCHAKT Schaktarbeten ska utföras i enlighet med Arbetsmiljöverkets handbok Schakta säkert. Schaktning ska utföras på ett sådant sätt att skador och sättningar ej uppstår på befintliga konstruktioner. Schaktmassor ska uppläggas så att de kan användas för fyllning med packning. För schaktbarhetsklass och schaktbarheten i jorden, se BBB.13. Vid befintliga ledningar och kablar ska schaktning utföras för hand. Schaktbotten/terrass får ej frysa. Entreprenören skall anmäla till kontrollant när kontroll av schaktbotten eller ledningsbädd kan utföras. Innan schaktningsarbetena påbörjas ska resp. ledningsägare kontaktas för markering av läget på mark av befintliga kablar och ledningar. Ledningarnas och kablarnas ungefärliga läge redovisas på ritningarna. CBB.311 Jordschakt för va-ledning o d Schaktning med maskin får inte ske närmare än 1 m från befintlig ledning eller kabel förrän denna frilagts. Schakt invid befintlig ledning eller brunn ska utföras så att ensidigt jordtryck ej uppkommer Schaktmassor får inte läggas upp så att de orsakar skred i grop. Markyta närmast släntkrön ska hållas fri från alla slags massor. 12 (20)

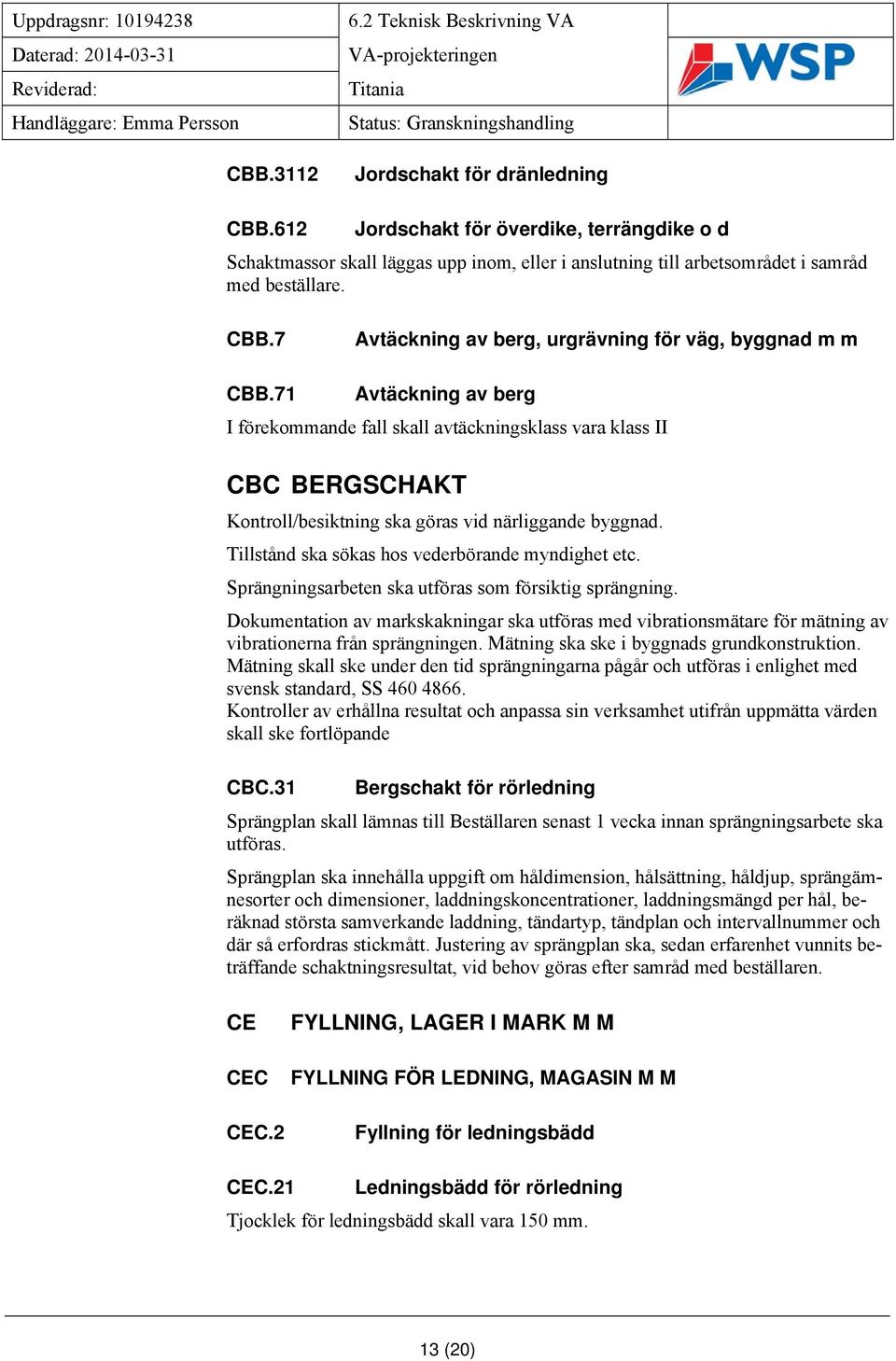

13 CBB.3112 Jordschakt för dränledning CBB.612 Jordschakt för överdike, terrängdike o d Schaktmassor skall läggas upp inom, eller i anslutning till arbetsområdet i samråd med beställare. CBB.7 Avtäckning av berg, urgrävning för väg, byggnad m m CBB.71 Avtäckning av berg I förekommande fall skall avtäckningsklass vara klass II CBC BERGSCHAKT Kontroll/besiktning ska göras vid närliggande byggnad. Tillstånd ska sökas hos vederbörande myndighet etc. Sprängningsarbeten ska utföras som försiktig sprängning. Dokumentation av markskakningar ska utföras med vibrationsmätare för mätning av vibrationerna från sprängningen. Mätning ska ske i byggnads grundkonstruktion. Mätning skall ske under den tid sprängningarna pågår och utföras i enlighet med svensk standard, SS Kontroller av erhållna resultat och anpassa sin verksamhet utifrån uppmätta värden skall ske fortlöpande CBC.31 Bergschakt för rörledning Sprängplan skall lämnas till Beställaren senast 1 vecka innan sprängningsarbete ska utföras. Sprängplan ska innehålla uppgift om håldimension, hålsättning, håldjup, sprängämnesorter och dimensioner, laddningskoncentrationer, laddningsmängd per hål, beräknad största samverkande laddning, tändartyp, tändplan och intervallnummer och där så erfordras stickmått. Justering av sprängplan ska, sedan erfarenhet vunnits beträffande schaktningsresultat, vid behov göras efter samråd med beställaren. CE CEC CEC.2 FYLLNING, LAGER I MARK M M FYLLNING FÖR LEDNING, MAGASIN M M Fyllning för ledningsbädd CEC.21 Ledningsbädd för rörledning Tjocklek för ledningsbädd skall vara 150 mm. 13 (20)

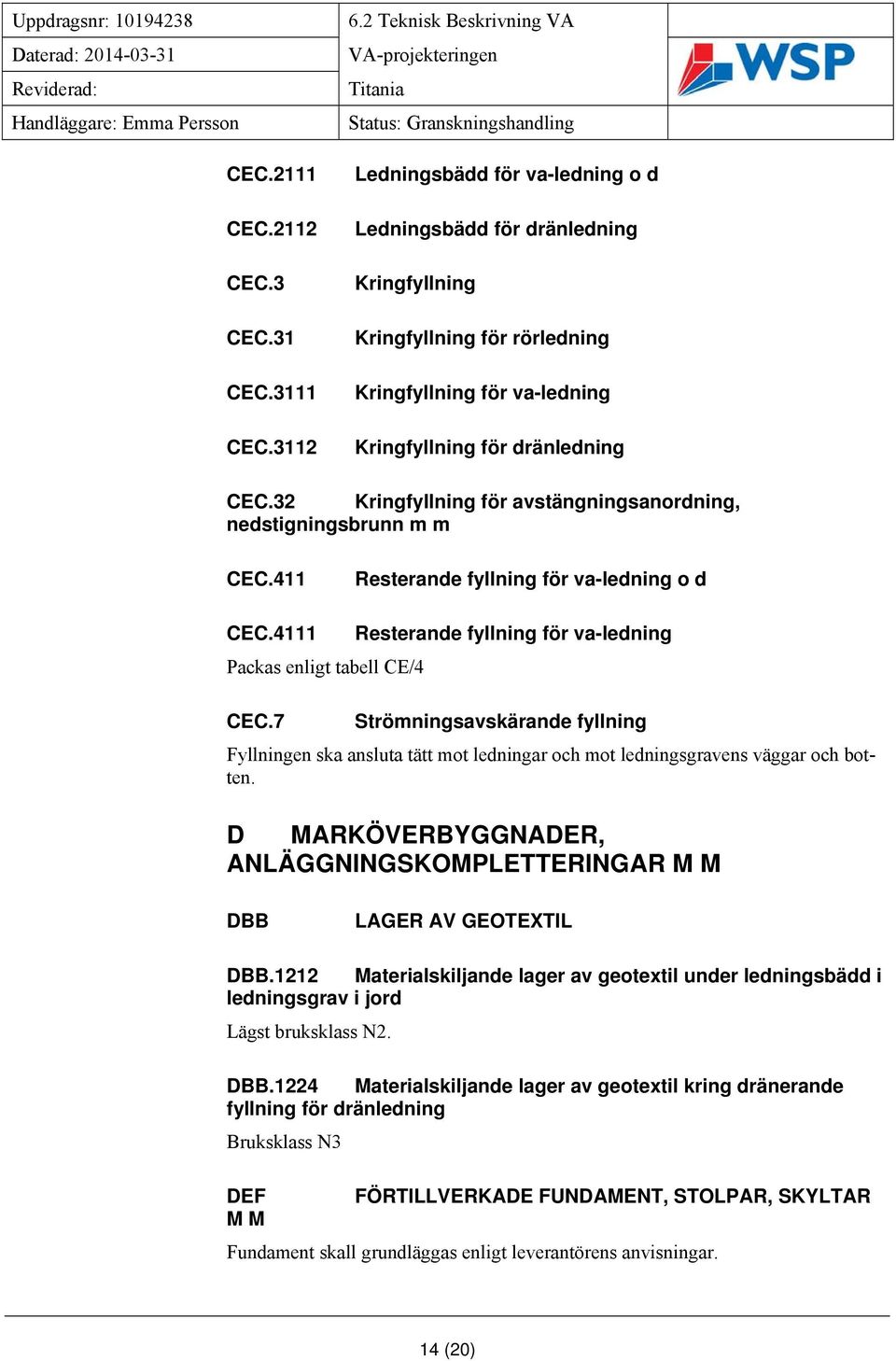

14 CEC.2111 CEC.2112 CEC.3 CEC.31 CEC.3111 CEC.3112 Ledningsbädd för va-ledning o d Ledningsbädd för dränledning Kringfyllning Kringfyllning för rörledning Kringfyllning för va-ledning Kringfyllning för dränledning CEC.32 Kringfyllning för avstängningsanordning, nedstigningsbrunn m m CEC.411 Resterande fyllning för va-ledning o d CEC.4111 Resterande fyllning för va-ledning Packas enligt tabell CE/4 CEC.7 Strömningsavskärande fyllning Fyllningen ska ansluta tätt mot ledningar och mot ledningsgravens väggar och botten. D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M DBB LAGER AV GEOTEXTIL DBB.1212 Materialskiljande lager av geotextil under ledningsbädd i ledningsgrav i jord Lägst bruksklass N2. DBB.1224 Materialskiljande lager av geotextil kring dränerande fyllning för dränledning Bruksklass N3 DEF FÖRTILLVERKADE FUNDAMENT, STOLPAR, SKYLTAR M M Fundament skall grundläggas enligt leverantörens anvisningar. 14 (20)

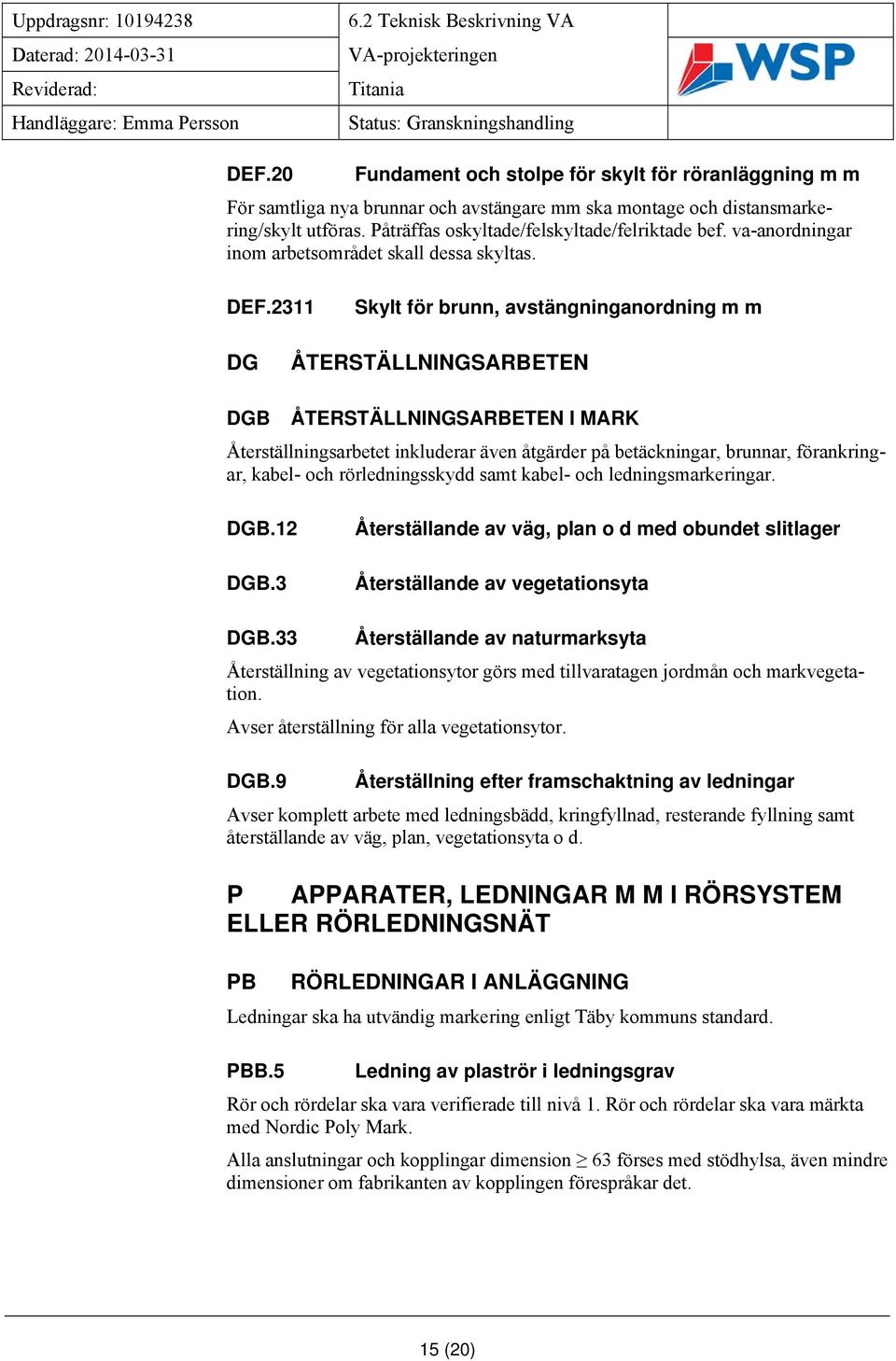

15 DEF.20 Fundament och stolpe för skylt för röranläggning m m För samtliga nya brunnar och avstängare mm ska montage och distansmarkering/skylt utföras. Påträffas oskyltade/felskyltade/felriktade bef. va-anordningar inom arbetsområdet skall dessa skyltas. DEF.2311 Skylt för brunn, avstängninganordning m m DG ÅTERSTÄLLNINGSARBETEN DGB ÅTERSTÄLLNINGSARBETEN I MARK Återställningsarbetet inkluderar även åtgärder på betäckningar, brunnar, förankringar, kabel- och rörledningsskydd samt kabel- och ledningsmarkeringar. DGB.12 DGB.3 Återställande av väg, plan o d med obundet slitlager Återställande av vegetationsyta DGB.33 Återställande av naturmarksyta Återställning av vegetationsytor görs med tillvaratagen jordmån och markvegetation. Avser återställning för alla vegetationsytor. DGB.9 Återställning efter framschaktning av ledningar Avser komplett arbete med ledningsbädd, kringfyllnad, resterande fyllning samt återställande av väg, plan, vegetationsyta o d. P APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT PB RÖRLEDNINGAR I ANLÄGGNING Ledningar ska ha utvändig markering enligt Täby kommuns standard. PBB.5 Ledning av plaströr i ledningsgrav Rör och rördelar ska vara verifierade till nivå 1. Rör och rördelar ska vara märkta med Nordic Poly Mark. Alla anslutningar och kopplingar dimension 63 förses med stödhylsa, även mindre dimensioner om fabrikanten av kopplingen förespråkar det. 15 (20)

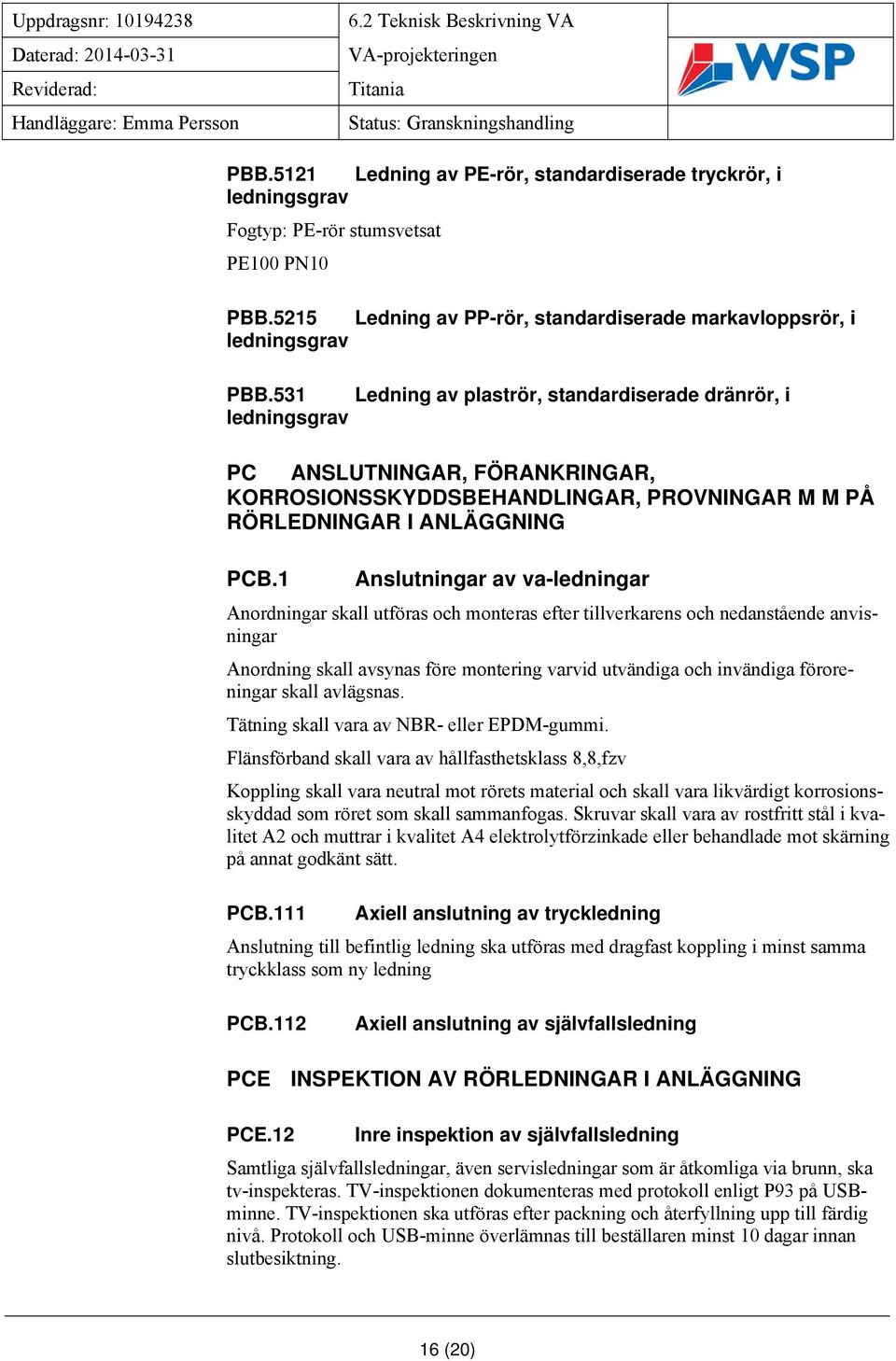

16 PBB.5121 Ledning av PE-rör, standardiserade tryckrör, i ledningsgrav Fogtyp: PE-rör stumsvetsat PE100 PN10 PBB.5215 Ledning av PP-rör, standardiserade markavloppsrör, i ledningsgrav PBB.531 Ledning av plaströr, standardiserade dränrör, i ledningsgrav PC ANSLUTNINGAR, FÖRANKRINGAR, KORROSIONSSKYDDSBEHANDLINGAR, PROVNINGAR M M PÅ RÖRLEDNINGAR I ANLÄGGNING PCB.1 Anslutningar av va-ledningar Anordningar skall utföras och monteras efter tillverkarens och nedanstående anvisningar Anordning skall avsynas före montering varvid utvändiga och invändiga föroreningar skall avlägsnas. Tätning skall vara av NBR- eller EPDM-gummi. Flänsförband skall vara av hållfasthetsklass 8,8,fzv Koppling skall vara neutral mot rörets material och skall vara likvärdigt korrosionsskyddad som röret som skall sammanfogas. Skruvar skall vara av rostfritt stål i kvalitet A2 och muttrar i kvalitet A4 elektrolytförzinkade eller behandlade mot skärning på annat godkänt sätt. PCB.111 Axiell anslutning av tryckledning Anslutning till befintlig ledning ska utföras med dragfast koppling i minst samma tryckklass som ny ledning PCB.112 Axiell anslutning av självfallsledning PCE INSPEKTION AV RÖRLEDNINGAR I ANLÄGGNING PCE.12 Inre inspektion av självfallsledning Samtliga självfallsledningar, även servisledningar som är åtkomliga via brunn, ska tv-inspekteras. TV-inspektionen dokumenteras med protokoll enligt P93 på USBminne. TV-inspektionen ska utföras efter packning och återfyllning upp till färdig nivå. Protokoll och USB-minne överlämnas till beställaren minst 10 dagar innan slutbesiktning. 16 (20)

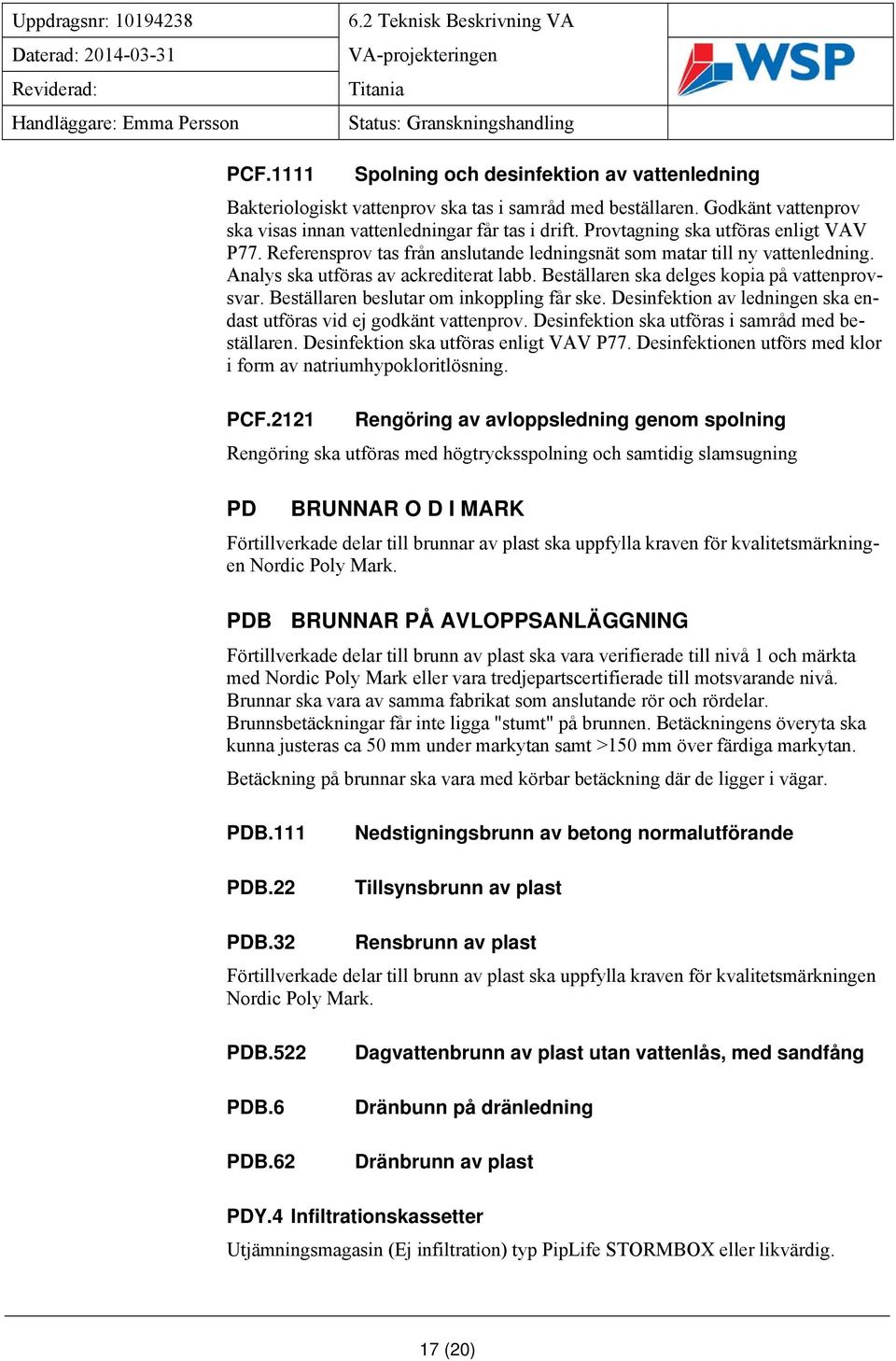

17 PCF.1111 Spolning och desinfektion av vattenledning Bakteriologiskt vattenprov ska tas i samråd med beställaren. Godkänt vattenprov ska visas innan vattenledningar får tas i drift. Provtagning ska utföras enligt VAV P77. Referensprov tas från anslutande ledningsnät som matar till ny vattenledning. Analys ska utföras av ackrediterat labb. Beställaren ska delges kopia på vattenprovsvar. Beställaren beslutar om inkoppling får ske. Desinfektion av ledningen ska endast utföras vid ej godkänt vattenprov. Desinfektion ska utföras i samråd med beställaren. Desinfektion ska utföras enligt VAV P77. Desinfektionen utförs med klor i form av natriumhypokloritlösning. PCF.2121 Rengöring av avloppsledning genom spolning Rengöring ska utföras med högtrycksspolning och samtidig slamsugning PD BRUNNAR O D I MARK Förtillverkade delar till brunnar av plast ska uppfylla kraven för kvalitetsmärkningen Nordic Poly Mark. PDB BRUNNAR PÅ AVLOPPSANLÄGGNING Förtillverkade delar till brunn av plast ska vara verifierade till nivå 1 och märkta med Nordic Poly Mark eller vara tredjepartscertifierade till motsvarande nivå. Brunnar ska vara av samma fabrikat som anslutande rör och rördelar. Brunnsbetäckningar får inte ligga "stumt" på brunnen. Betäckningens överyta ska kunna justeras ca 50 mm under markytan samt >150 mm över färdiga markytan. Betäckning på brunnar ska vara med körbar betäckning där de ligger i vägar. PDB.111 PDB.22 Nedstigningsbrunn av betong normalutförande Tillsynsbrunn av plast PDB.32 Rensbrunn av plast Förtillverkade delar till brunn av plast ska uppfylla kraven för kvalitetsmärkningen Nordic Poly Mark. PDB.522 PDB.6 PDB.62 Dagvattenbrunn av plast utan vattenlås, med sandfång Dränbunn på dränledning Dränbrunn av plast PDY.4 Infiltrationskassetter Utjämningsmagasin (Ej infiltration) typ PipLife STORMBOX eller likvärdig. 17 (20)

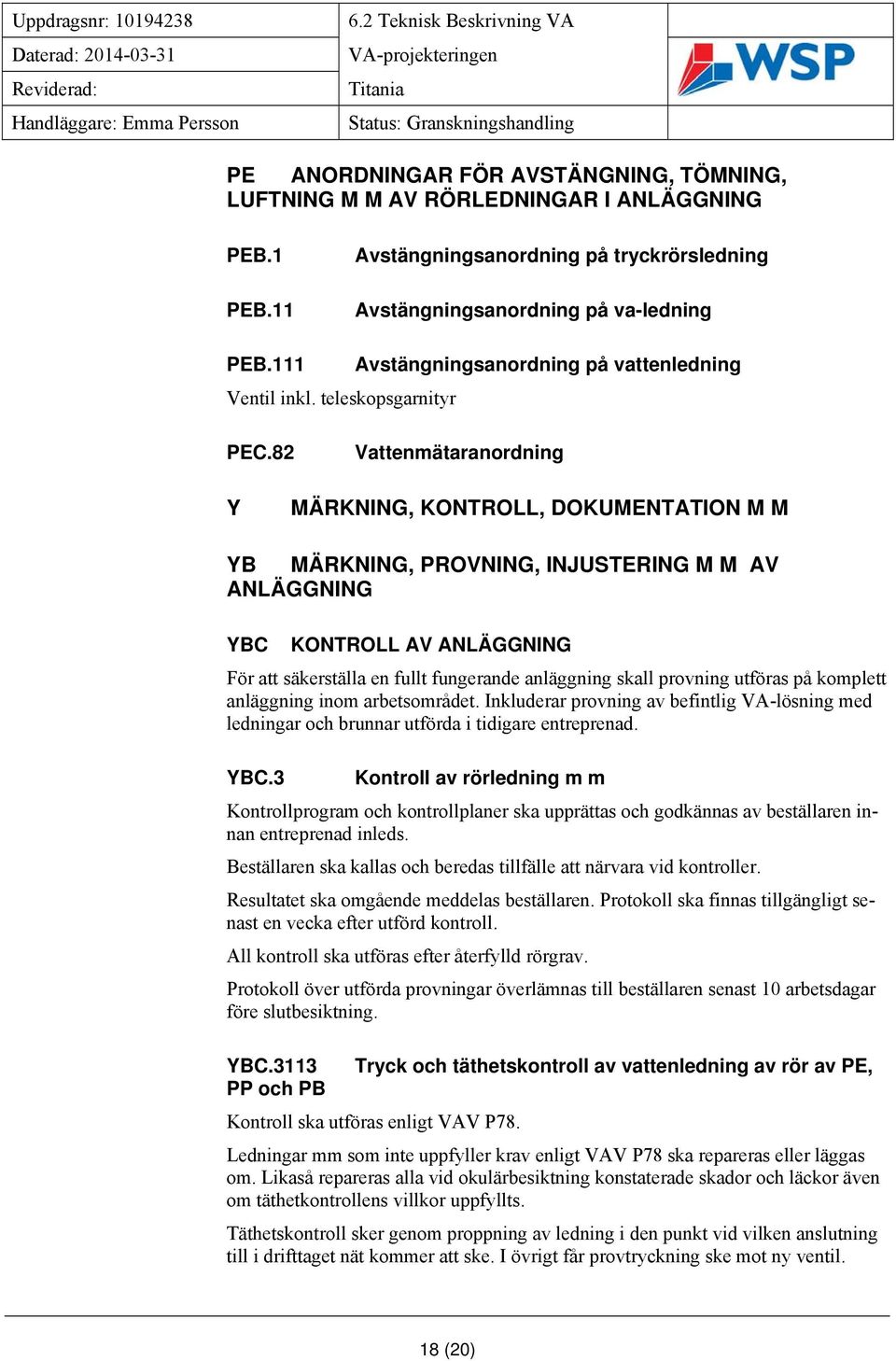

18 PE ANORDNINGAR FÖR AVSTÄNGNING, TÖMNING, LUFTNING M M AV RÖRLEDNINGAR I ANLÄGGNING PEB.1 PEB.11 Avstängningsanordning på tryckrörsledning Avstängningsanordning på va-ledning PEB.111 Avstängningsanordning på vattenledning Ventil inkl. teleskopsgarnityr PEC.82 Vattenmätaranordning Y MÄRKNING, KONTROLL, DOKUMENTATION M M YB MÄRKNING, PROVNING, INJUSTERING M M AV ANLÄGGNING YBC KONTROLL AV ANLÄGGNING För att säkerställa en fullt fungerande anläggning skall provning utföras på komplett anläggning inom arbetsområdet. Inkluderar provning av befintlig VA-lösning med ledningar och brunnar utförda i tidigare entreprenad. YBC.3 Kontroll av rörledning m m Kontrollprogram och kontrollplaner ska upprättas och godkännas av beställaren innan entreprenad inleds. Beställaren ska kallas och beredas tillfälle att närvara vid kontroller. Resultatet ska omgående meddelas beställaren. Protokoll ska finnas tillgängligt senast en vecka efter utförd kontroll. All kontroll ska utföras efter återfylld rörgrav. Protokoll över utförda provningar överlämnas till beställaren senast 10 arbetsdagar före slutbesiktning. YBC.3113 Tryck och täthetskontroll av vattenledning av rör av PE, PP och PB Kontroll ska utföras enligt VAV P78. Ledningar mm som inte uppfyller krav enligt VAV P78 ska repareras eller läggas om. Likaså repareras alla vid okulärbesiktning konstaterade skador och läckor även om täthetkontrollens villkor uppfyllts. Täthetskontroll sker genom proppning av ledning i den punkt vid vilken anslutning till i drifttaget nät kommer att ske. I övrigt får provtryckning ske mot ny ventil. 18 (20)

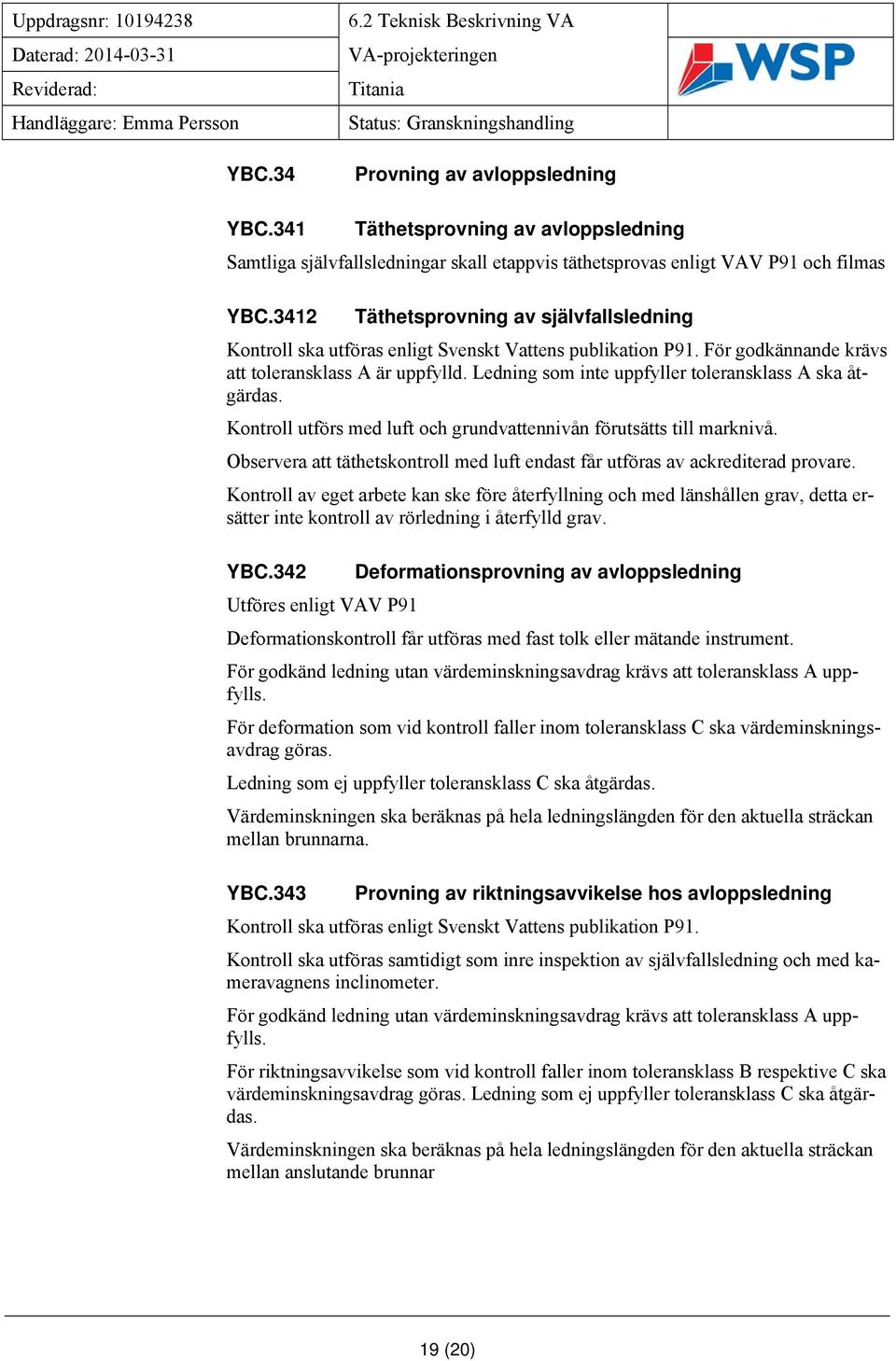

19 YBC.34 Provning av avloppsledning YBC.341 Täthetsprovning av avloppsledning Samtliga självfallsledningar skall etappvis täthetsprovas enligt VAV P91 och filmas YBC.3412 Täthetsprovning av självfallsledning Kontroll ska utföras enligt Svenskt Vattens publikation P91. För godkännande krävs att toleransklass A är uppfylld. Ledning som inte uppfyller toleransklass A ska åtgärdas. Kontroll utförs med luft och grundvattennivån förutsätts till marknivå. Observera att täthetskontroll med luft endast får utföras av ackrediterad provare. Kontroll av eget arbete kan ske före återfyllning och med länshållen grav, detta ersätter inte kontroll av rörledning i återfylld grav. YBC.342 Deformationsprovning av avloppsledning Utföres enligt VAV P91 Deformationskontroll får utföras med fast tolk eller mätande instrument. För godkänd ledning utan värdeminskningsavdrag krävs att toleransklass A uppfylls. För deformation som vid kontroll faller inom toleransklass C ska värdeminskningsavdrag göras. Ledning som ej uppfyller toleransklass C ska åtgärdas. Värdeminskningen ska beräknas på hela ledningslängden för den aktuella sträckan mellan brunnarna. YBC.343 Provning av riktningsavvikelse hos avloppsledning Kontroll ska utföras enligt Svenskt Vattens publikation P91. Kontroll ska utföras samtidigt som inre inspektion av självfallsledning och med kameravagnens inclinometer. För godkänd ledning utan värdeminskningsavdrag krävs att toleransklass A uppfylls. För riktningsavvikelse som vid kontroll faller inom toleransklass B respektive C ska värdeminskningsavdrag göras. Ledning som ej uppfyller toleransklass C ska åtgärdas. Värdeminskningen ska beräknas på hela ledningslängden för den aktuella sträckan mellan anslutande brunnar 19 (20)

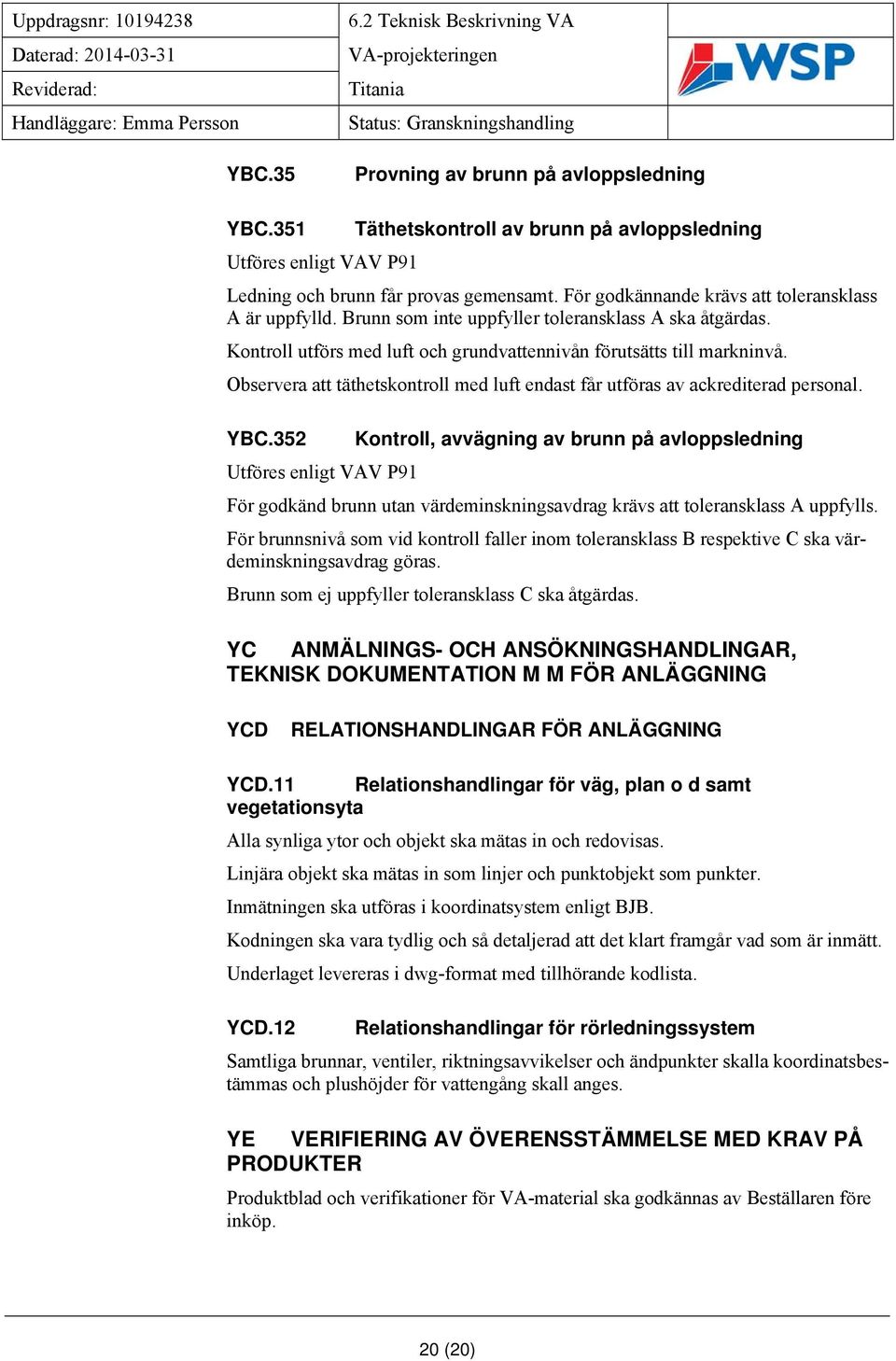

20 YBC.35 Provning av brunn på avloppsledning YBC.351 Täthetskontroll av brunn på avloppsledning Utföres enligt VAV P91 Ledning och brunn får provas gemensamt. För godkännande krävs att toleransklass A är uppfylld. Brunn som inte uppfyller toleransklass A ska åtgärdas. Kontroll utförs med luft och grundvattennivån förutsätts till markninvå. Observera att täthetskontroll med luft endast får utföras av ackrediterad personal. YBC.352 Kontroll, avvägning av brunn på avloppsledning Utföres enligt VAV P91 För godkänd brunn utan värdeminskningsavdrag krävs att toleransklass A uppfylls. För brunnsnivå som vid kontroll faller inom toleransklass B respektive C ska värdeminskningsavdrag göras. Brunn som ej uppfyller toleransklass C ska åtgärdas. YC ANMÄLNINGS- OCH ANSÖKNINGSHANDLINGAR, TEKNISK DOKUMENTATION M M FÖR ANLÄGGNING YCD RELATIONSHANDLINGAR FÖR ANLÄGGNING YCD.11 Relationshandlingar för väg, plan o d samt vegetationsyta Alla synliga ytor och objekt ska mätas in och redovisas. Linjära objekt ska mätas in som linjer och punktobjekt som punkter. Inmätningen ska utföras i koordinatsystem enligt BJB. Kodningen ska vara tydlig och så detaljerad att det klart framgår vad som är inmätt. Underlaget levereras i dwg-format med tillhörande kodlista. YCD.12 Relationshandlingar för rörledningssystem Samtliga brunnar, ventiler, riktningsavvikelser och ändpunkter skalla koordinatsbestämmas och plushöjder för vattengång skall anges. YE VERIFIERING AV ÖVERENSSTÄMMELSE MED KRAV PÅ PRODUKTER Produktblad och verifikationer för VA-material ska godkännas av Beställaren före inköp. 20 (20)
