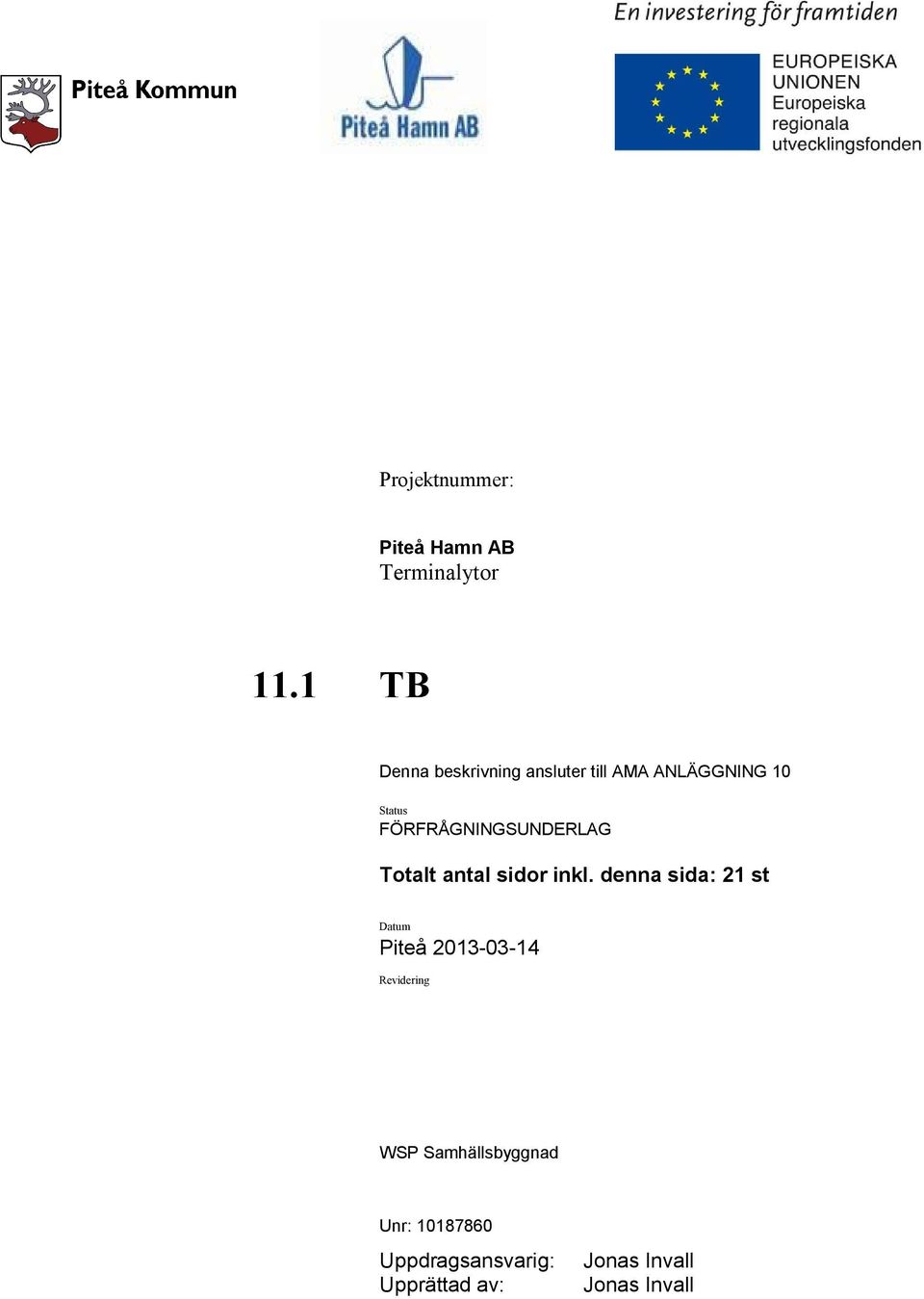

1 Projektnummer: AB 11.1 TB Denna beskrivning ansluter till AMA ANLÄGGNING 10 Status FÖRFRÅGNINGSUNDERLAG Totalt antal sidor inkl. denna sida: 21 st Piteå Revidering WSP Samhällsbyggnad Unr: Uppdragsansvarig: Jonas Invall Upprättad av: Jonas Invall

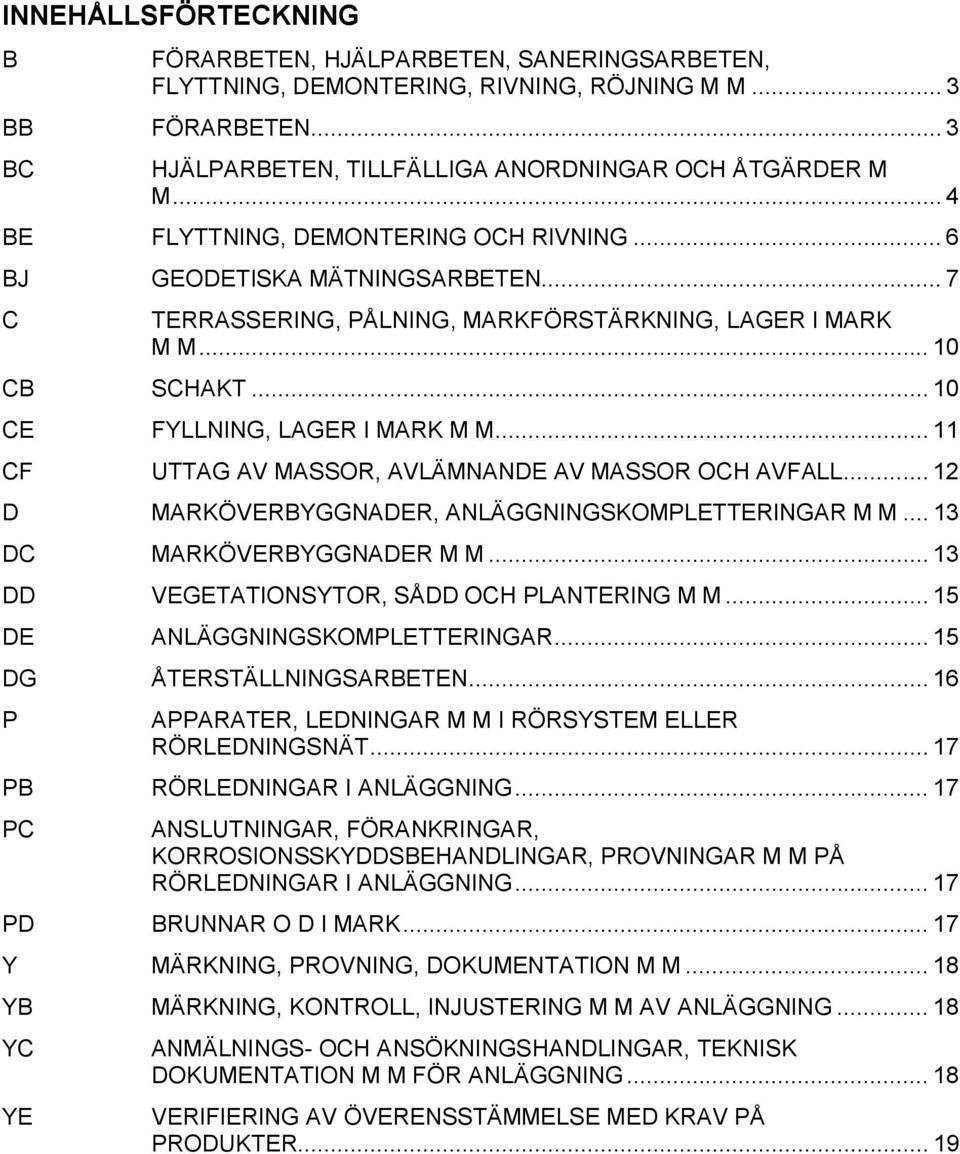

2 INNEHÅLLSFÖRTECKNING B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M... 3 BB FÖRARBETEN... 3 BC HJÄLPARBETEN, TILLFÄLLIGA ANORDNINGAR OCH ÅTGÄRDER M M... 4 BE FLYTTNING, DEMONTERING OCH RIVNING... 6 BJ GEODETISKA MÄTNINGSARBETEN... 7 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M CB SCHAKT CE FYLLNING, LAGER I MARK M M CF UTTAG AV MASSOR, AVLÄMNANDE AV MASSOR OCH AVFALL D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M DC MARKÖVERBYGGNADER M M DD VEGETATIONSYTOR, SÅDD OCH PLANTERING M M DE ANLÄGGNINGSKOMPLETTERINGAR DG ÅTERSTÄLLNINGSARBETEN P APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT PB RÖRLEDNINGAR I ANLÄGGNING PC ANSLUTNINGAR, FÖRANKRINGAR, KORROSIONSSKYDDSBEHANDLINGAR, PROVNINGAR M M PÅ RÖRLEDNINGAR I ANLÄGGNING PD BRUNNAR O D I MARK Y MÄRKNING, PROVNING, DOKUMENTATION M M YB MÄRKNING, KONTROLL, INJUSTERING M M AV ANLÄGGNING YC YE ANMÄLNINGS- OCH ANSÖKNINGSHANDLINGAR, TEKNISK DOKUMENTATION M M FÖR ANLÄGGNING VERIFIERING AV ÖVERENSSTÄMMELSE MED KRAV PÅ PRODUKTER... 19

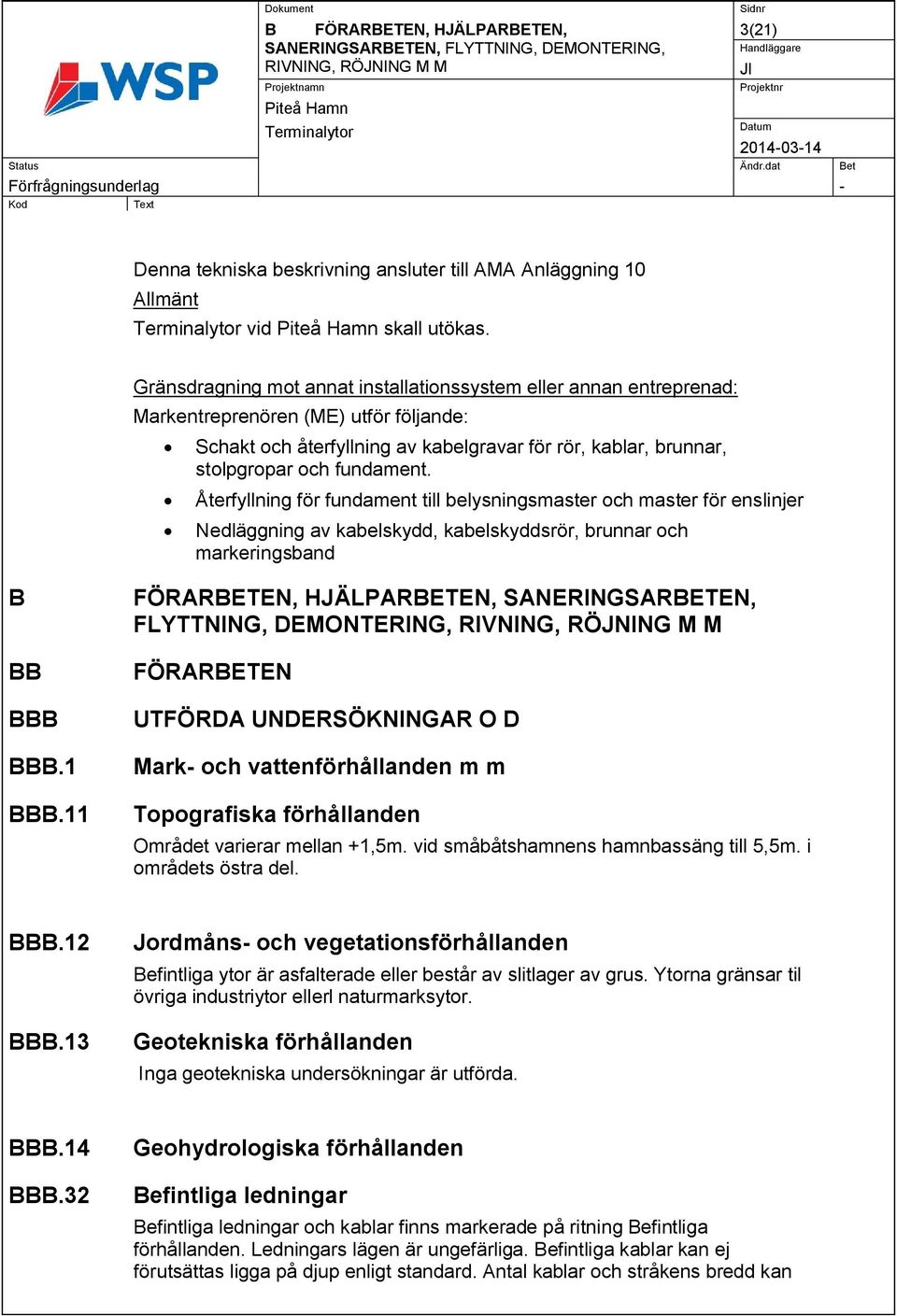

3 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 3(21) Denna tekniska beskrivning ansluter till AMA Anläggning 10 Allmänt vid skall utökas. Gränsdragning mot annat installationssystem eller annan entreprenad: Markentreprenören (ME) utför följande: Schakt och återfyllning av kabelgravar för rör, kablar, brunnar, stolpgropar och fundament. Återfyllning för fundament till belysningsmaster och master för enslinjer Nedläggning av kabelskydd, kabelskyddsrör, brunnar och markeringsband B BB BBB BBB.1 BBB.11 FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M FÖRARBETEN UTFÖRDA UNDERSÖKNINGAR O D Mark- och vattenförhållanden m m Topografiska förhållanden Området varierar mellan +1,5m. vid småbåtshamnens hamnbassäng till 5,5m. i områdets östra del. BBB.12 BBB.13 Jordmåns- och vegetationsförhållanden Befintliga ytor är asfalterade eller består av slitlager av grus. Ytorna gränsar til övriga industriytor ellerl naturmarksytor. Geotekniska förhållanden Inga geotekniska undersökningar är utförda. BBB.14 BBB.32 Geohydrologiska förhållanden Befintliga ledningar Befintliga ledningar och kablar finns markerade på ritning Befintliga förhållanden. Ledningars lägen är ungefärliga. Befintliga kablar kan ej förutsättas ligga på djup enligt standard. Antal kablar och stråkens bredd kan

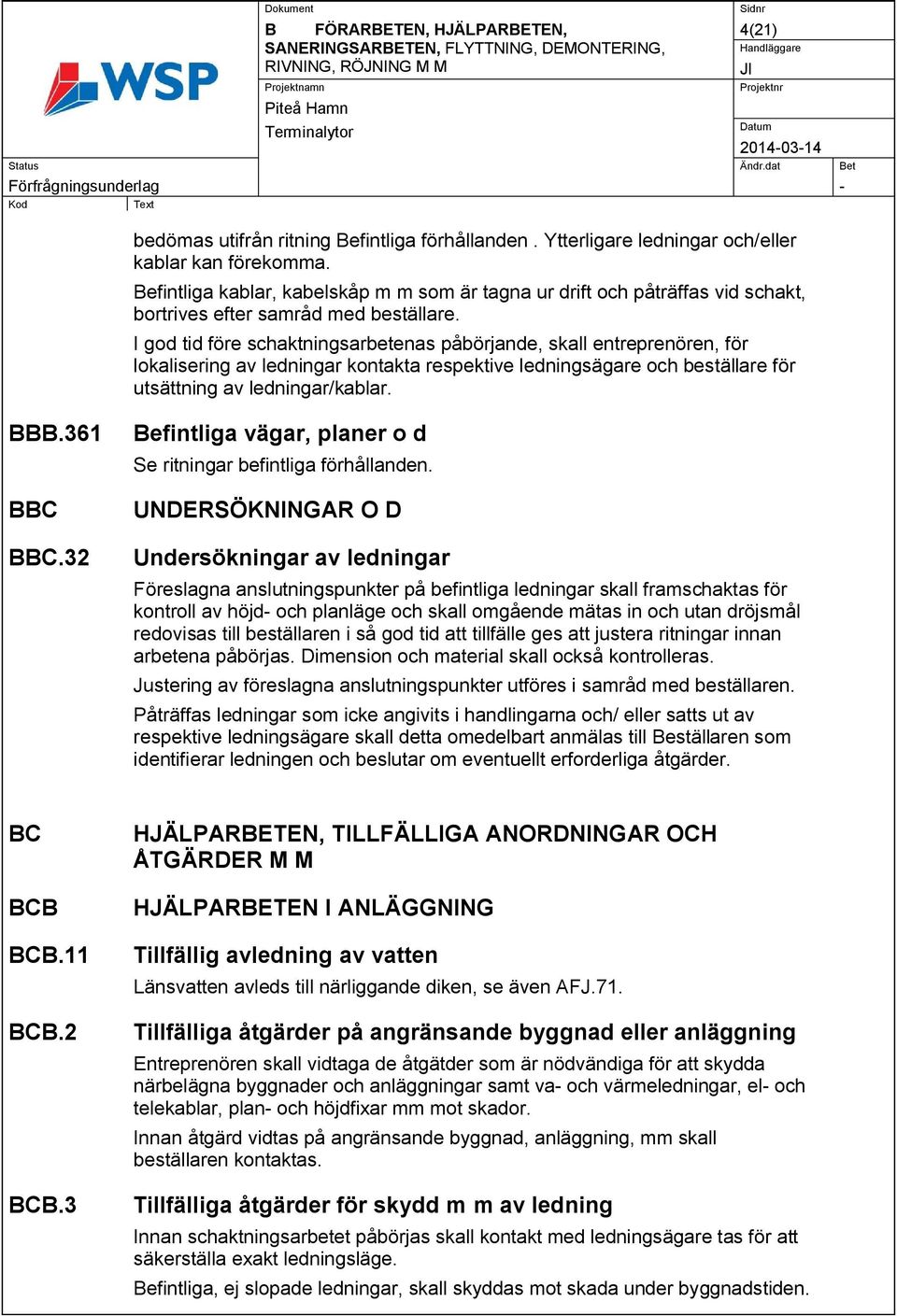

4 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 4(21) bedömas utifrån ritning Befintliga förhållanden. Ytterligare ledningar och/eller kablar kan förekomma. Befintliga kablar, kabelskåp m m som är tagna ur drift och påträffas vid schakt, bortrives efter samråd med beställare. I god tid före schaktningsarbetenas påbörjande, skall entreprenören, för lokalisering av ledningar kontakta respektive ledningsägare och beställare för utsättning av ledningar/kablar. BBB.361 BBC BBC.32 Befintliga vägar, planer o d Se ritningar befintliga förhållanden. UNDERSÖKNINGAR O D Undersökningar av ledningar Föreslagna anslutningspunkter på befintliga ledningar skall framschaktas för kontroll av höjd- och planläge och skall omgående mätas in och utan dröjsmål redovisas till beställaren i så god tid att tillfälle ges att justera ritningar innan arbetena påbörjas. Dimension och material skall också kontrolleras. Justering av föreslagna anslutningspunkter utföres i samråd med beställaren. Påträffas ledningar som icke angivits i handlingarna och/ eller satts ut av respektive ledningsägare skall detta omedelbart anmälas till Beställaren som identifierar ledningen och beslutar om eventuellt erforderliga åtgärder. BC BCB BCB.11 BCB.2 BCB.3 HJÄLPARBETEN, TILLFÄLLIGA ANORDNINGAR OCH ÅTGÄRDER M M HJÄLPARBETEN I ANLÄGGNING Tillfällig avledning av vatten Länsvatten avleds till närliggande diken, se även AFJ.71. Tillfälliga åtgärder på angränsande byggnad eller anläggning Entreprenören skall vidtaga de åtgätder som är nödvändiga för att skydda närbelägna byggnader och anläggningar samt va- och värmeledningar, el- och telekablar, plan- och höjdfixar mm mot skador. Innan åtgärd vidtas på angränsande byggnad, anläggning, mm skall beställaren kontaktas. Tillfälliga åtgärder för skydd m m av ledning Innan schaktningsarbetet påbörjas skall kontakt med ledningsägare tas för att säkerställa exakt ledningsläge. Befintliga, ej slopade ledningar, skall skyddas mot skada under byggnadstiden.

5 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 5(21) BCB.31 Åtgärd för rörledning i mark Befintliga ledningar skall skyddas mot skada under byggnadstiden. Lägen för va-ledningar, inklusive anordningar, redovisas på ritningar. Ytterligare ledningar kan finnas inom arbetsområdet. Det åligger därmed entreprenören att innan arbetets påbörjas söka kontakt med respektive ledningsägare för exakt lokalisering av ledningar etc. Kostnadsreglering görs endast för tillfälliga åtgärder som vidtas på ledningar som ej redovisats i förfrågningsunderlaget. Arbetet skall avse komplett arbete inklusive återställning. Hinder av ledning skall betraktas och ersättas som åtgärd. Skall ingå i arbete med jordschakt enligt CBB. BCB.32 Åtgärd för el- och telekablar o d i mark Med kablar avses: Signal-, opto-, el- och telekablar förlagda enskilt, i kabelstråk, kabelrör eller kanalisation. Innan schaktningsarbetet påbörjas skall utsättning begäras av respektive ledningsägare. Kostnadsreglering görs endast för tillfälliga åtgärder som vidtas på kabel som ej redovisats i förfrågningsunderlaget. Arbetet skall avse komplett arbete inklusive återställning. Beakta nätkartor, vissa stråk består av ett flertal kablar. Ingen ytterligare ersättning ges om antalet inte stämmer. Hinder av kabel skall betraktas och ersättas som åtgärd. Skall ingå i arbete med jordschakt enligt CBB. BCB.7 Åtgärd för allmän trafik Trafiken består huvudsakligen av lastbilstrafik och arbetsfordon inom hamnområdet Av entreprenören planerad åtgärd för allmän trafik ska redovisas på ritning. BCB.71 Åtgärd för vägtrafik BCB.7123 Tillfällig körbrygga Körbryggor skall vara av fartygsplåt

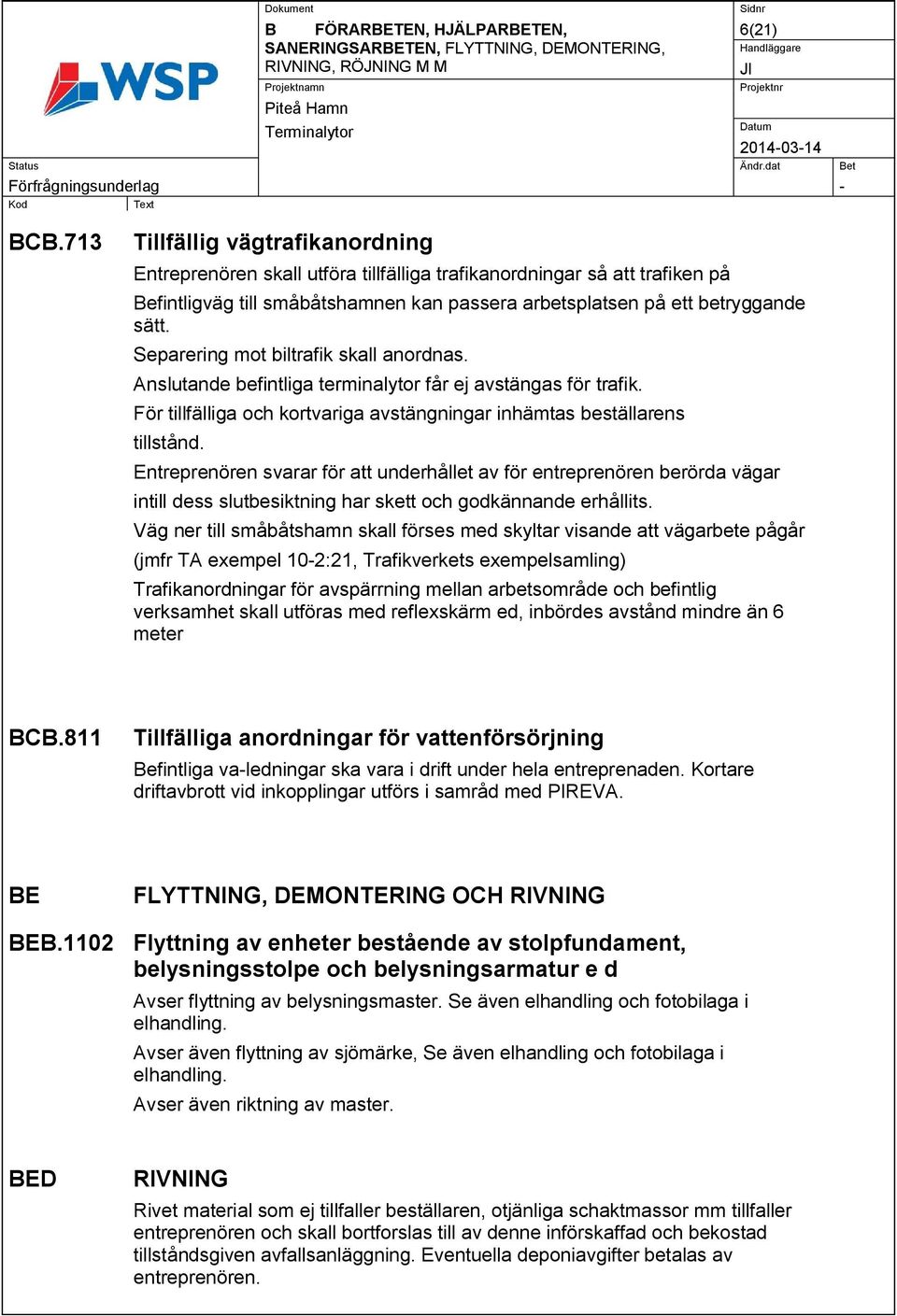

6 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 6(21) BCB.713 Tillfällig vägtrafikanordning Entreprenören skall utföra tillfälliga trafikanordningar så att trafiken på Befintligväg till småbåtshamnen kan passera arbetsplatsen på ett betryggande sätt. Separering mot biltrafik skall anordnas. Anslutande befintliga terminalytor får ej avstängas för trafik. För tillfälliga och kortvariga avstängningar inhämtas beställarens tillstånd. Entreprenören svarar för att underhållet av för entreprenören berörda vägar intill dess slutbesiktning har skett och godkännande erhållits. Väg ner till småbåtshamn skall förses med skyltar visande att vägarbete pågår (jmfr TA exempel 10-2:21, Trafikverkets exempelsamling) Trafikanordningar för avspärrning mellan arbetsområde och befintlig verksamhet skall utföras med reflexskärm ed, inbördes avstånd mindre än 6 meter BCB.811 Tillfälliga anordningar för vattenförsörjning Befintliga va-ledningar ska vara i drift under hela entreprenaden. Kortare driftavbrott vid inkopplingar utförs i samråd med PIREVA. BE FLYTTNING, DEMONTERING OCH RIVNING BEB.1102 Flyttning av enheter bestående av stolpfundament, belysningsstolpe och belysningsarmatur e d Avser flyttning av belysningsmaster. Se även elhandling och fotobilaga i elhandling. Avser även flyttning av sjömärke, Se även elhandling och fotobilaga i elhandling. Avser även riktning av master. BED RIVNING Rivet material som ej tillfaller beställaren, otjänliga schaktmassor mm tillfaller entreprenören och skall bortforslas till av denne införskaffad och bekostad tillståndsgiven avfallsanläggning. Eventuella deponiavgifter betalas av entreprenören.

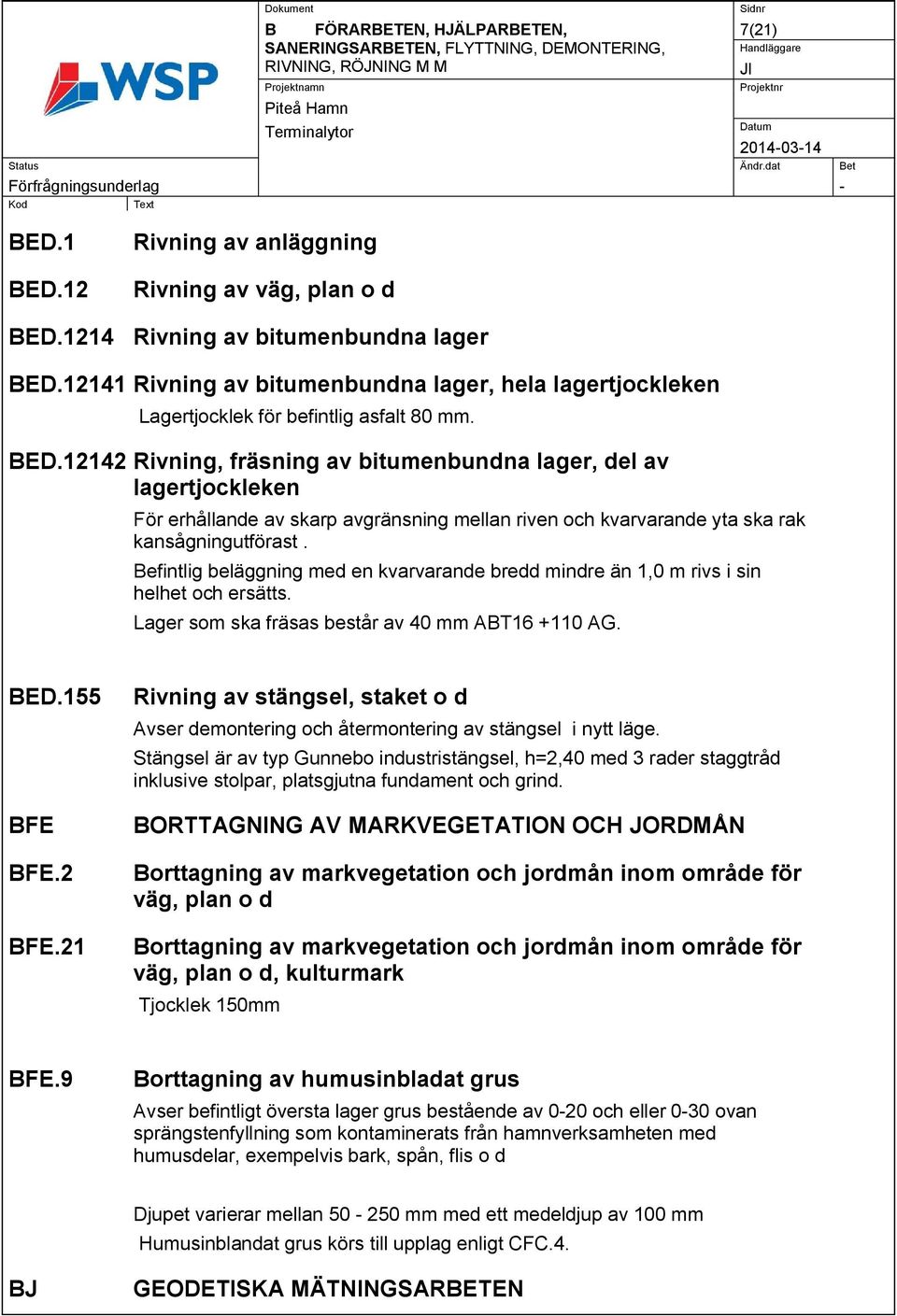

7 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 7(21) BED.1 BED.12 Rivning av anläggning Rivning av väg, plan o d BED.1214 Rivning av bitumenbundna lager BED Rivning av bitumenbundna lager, hela lagertjockleken Lagertjocklek för befintlig asfalt 80 mm. BED Rivning, fräsning av bitumenbundna lager, del av lagertjockleken För erhållande av skarp avgränsning mellan riven och kvarvarande yta ska rak kansågningutförast. Befintlig beläggning med en kvarvarande bredd mindre än 1,0 m rivs i sin helhet och ersätts. Lager som ska fräsas består av 40 mm ABT AG. BED.155 BFE BFE.2 BFE.21 Rivning av stängsel, staket o d Avser demontering och återmontering av stängsel i nytt läge. Stängsel är av typ Gunnebo industristängsel, h=2,40 med 3 rader staggtråd inklusive stolpar, platsgjutna fundament och grind. BORTTAGNING AV MARKVEGETATION OCH JORDMÅN Borttagning av markvegetation och jordmån inom område för väg, plan o d Borttagning av markvegetation och jordmån inom område för väg, plan o d, kulturmark Tjocklek 150mm BFE.9 Borttagning av humusinbladat grus Avser befintligt översta lager grus bestående av 0-20 och eller 0-30 ovan sprängstenfyllning som kontaminerats från hamnverksamheten med humusdelar, exempelvis bark, spån, flis o d Djupet varierar mellan mm med ett medeldjup av 100 mm Humusinblandat grus körs till upplag enligt CFC.4. BJ GEODETISKA MÄTNINGSARBETEN

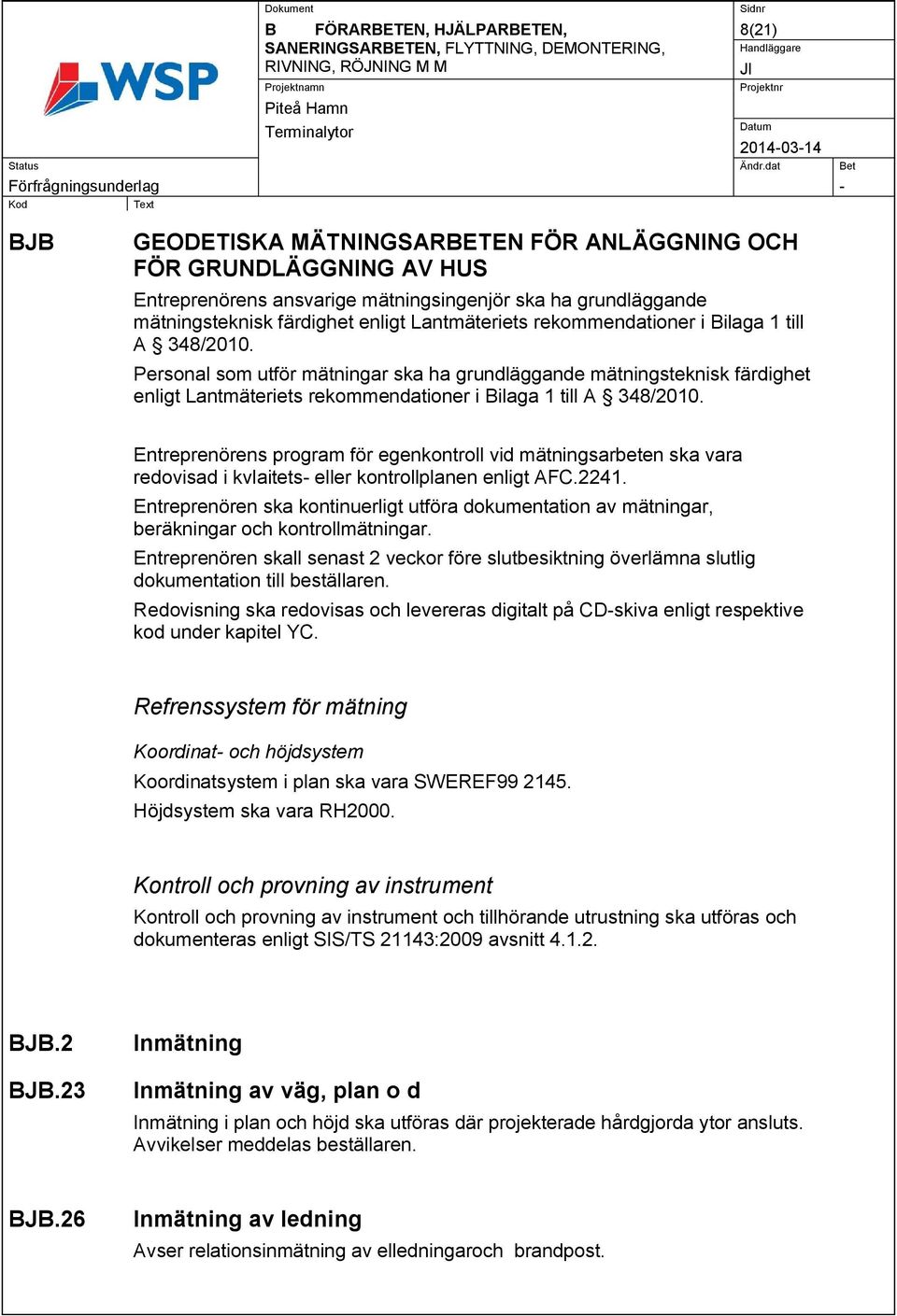

8 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 8(21) BJB GEODETISKA MÄTNINGSARBETEN FÖR ANLÄGGNING OCH FÖR GRUNDLÄGGNING AV HUS Entreprenörens ansvarige mätningsingenjör ska ha grundläggande mätningsteknisk färdighet enligt Lantmäteriets rekommendationer i Bilaga 1 till A 348/2010. Personal som utför mätningar ska ha grundläggande mätningsteknisk färdighet enligt Lantmäteriets rekommendationer i Bilaga 1 till A 348/2010. Entreprenörens program för egenkontroll vid mätningsarbeten ska vara redovisad i kvlaitets- eller kontrollplanen enligt AFC Entreprenören ska kontinuerligt utföra dokumentation av mätningar, beräkningar och kontrollmätningar. Entreprenören skall senast 2 veckor före slutbesiktning överlämna slutlig dokumentation till beställaren. Redovisning ska redovisas och levereras digitalt på CD-skiva enligt respektive kod under kapitel YC. Refrenssystem för mätning Koordinat- och höjdsystem Koordinatsystem i plan ska vara SWEREF Höjdsystem ska vara RH2000. Kontroll och provning av instrument Kontroll och provning av instrument och tillhörande utrustning ska utföras och dokumenteras enligt SIS/TS 21143:2009 avsnitt BJB.2 BJB.23 Inmätning Inmätning av väg, plan o d Inmätning i plan och höjd ska utföras där projekterade hårdgjorda ytor ansluts. Avvikelser meddelas beställaren. BJB.26 Inmätning av ledning Avser relationsinmätning av elledningaroch brandpost.

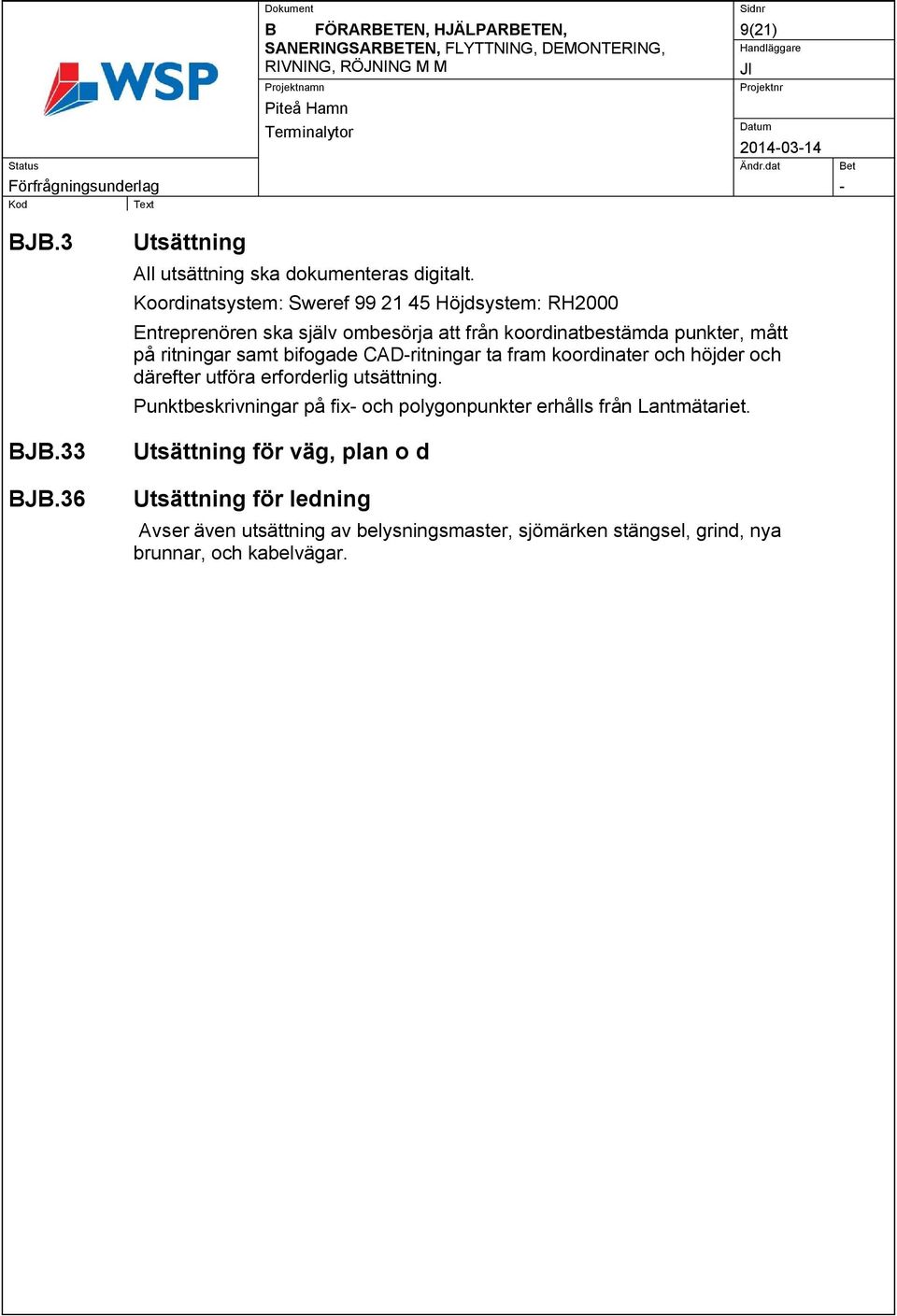

9 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 9(21) BJB.3 BJB.33 BJB.36 Utsättning All utsättning ska dokumenteras digitalt. Koordinatsystem: Sweref Höjdsystem: RH2000 Entreprenören ska själv ombesörja att från koordinatbestämda punkter, mått på ritningar samt bifogade CAD-ritningar ta fram koordinater och höjder och därefter utföra erforderlig utsättning. Punktbeskrivningar på fix- och polygonpunkter erhålls från Lantmätariet. Utsättning för väg, plan o d Utsättning för ledning Avser även utsättning av belysningsmaster, sjömärken stängsel, grind, nya brunnar, och kabelvägar.

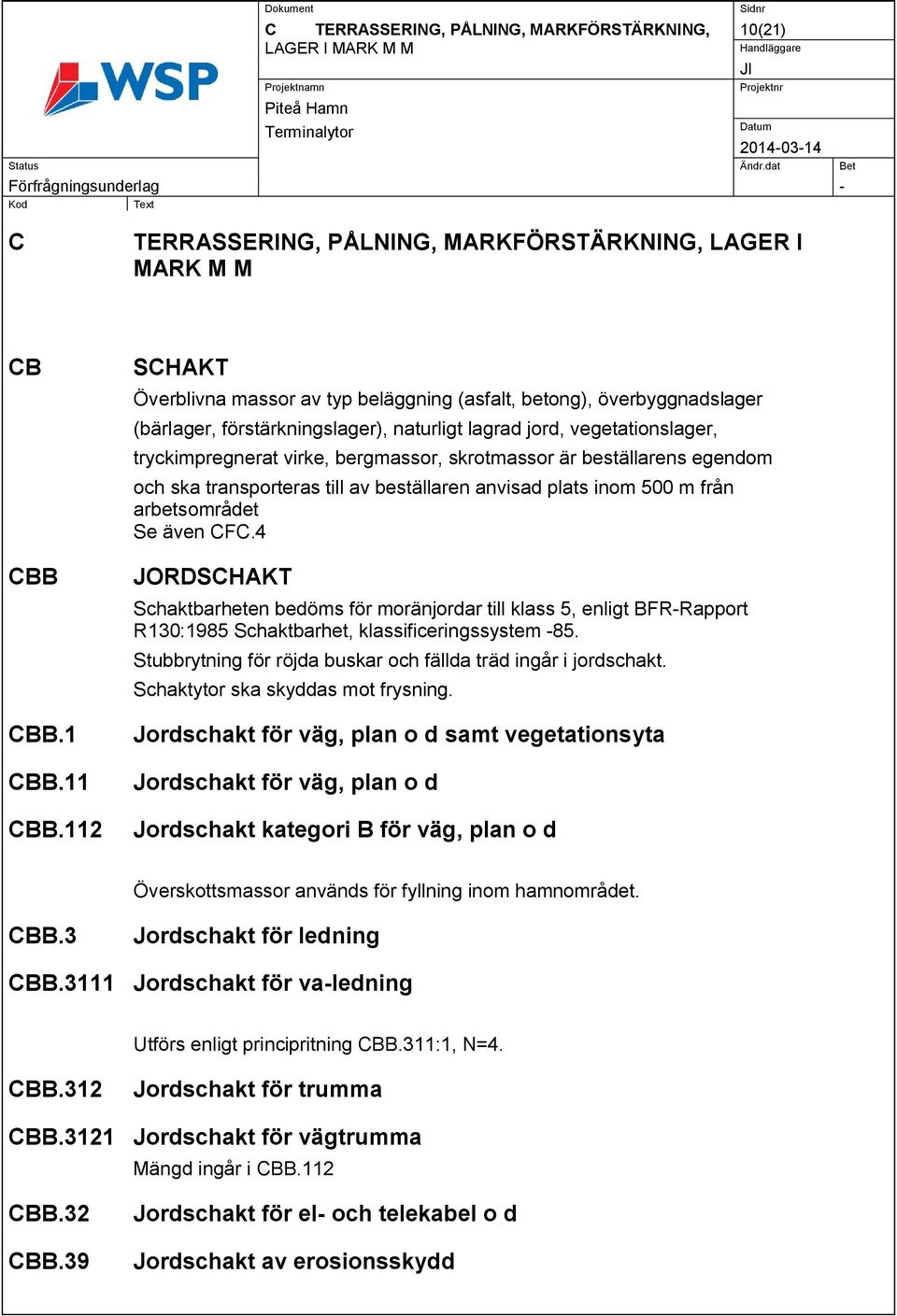

10 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M 10(21) C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M CB CBB CBB.1 CBB.11 CBB.112 SCHAKT Överblivna massor av typ beläggning (asfalt, betong), överbyggnadslager (bärlager, förstärkningslager), naturligt lagrad jord, vegetationslager, tryckimpregnerat virke, bergmassor, skrotmassor är beställarens egendom och ska transporteras till av beställaren anvisad plats inom 500 m från arbetsområdet Se även CFC.4 JORDSCHAKT Schaktbarheten bedöms för moränjordar till klass 5, enligt BFR-Rapport R130:1985 Schaktbarhet, klassificeringssystem -85. Stubbrytning för röjda buskar och fällda träd ingår i jordschakt. Schaktytor ska skyddas mot frysning. Jordschakt för väg, plan o d samt vegetationsyta Jordschakt för väg, plan o d Jordschakt kategori B för väg, plan o d Överskottsmassor används för fyllning inom hamnområdet. CBB.3 Jordschakt för ledning CBB.3111 Jordschakt för va-ledning Utförs enligt principritning CBB.311:1, N=4. CBB.312 Jordschakt för trumma CBB.3121 Jordschakt för vägtrumma Mängd ingår i CBB.112 CBB.32 CBB.39 Jordschakt för el- och telekabel o d Jordschakt av erosionsskydd

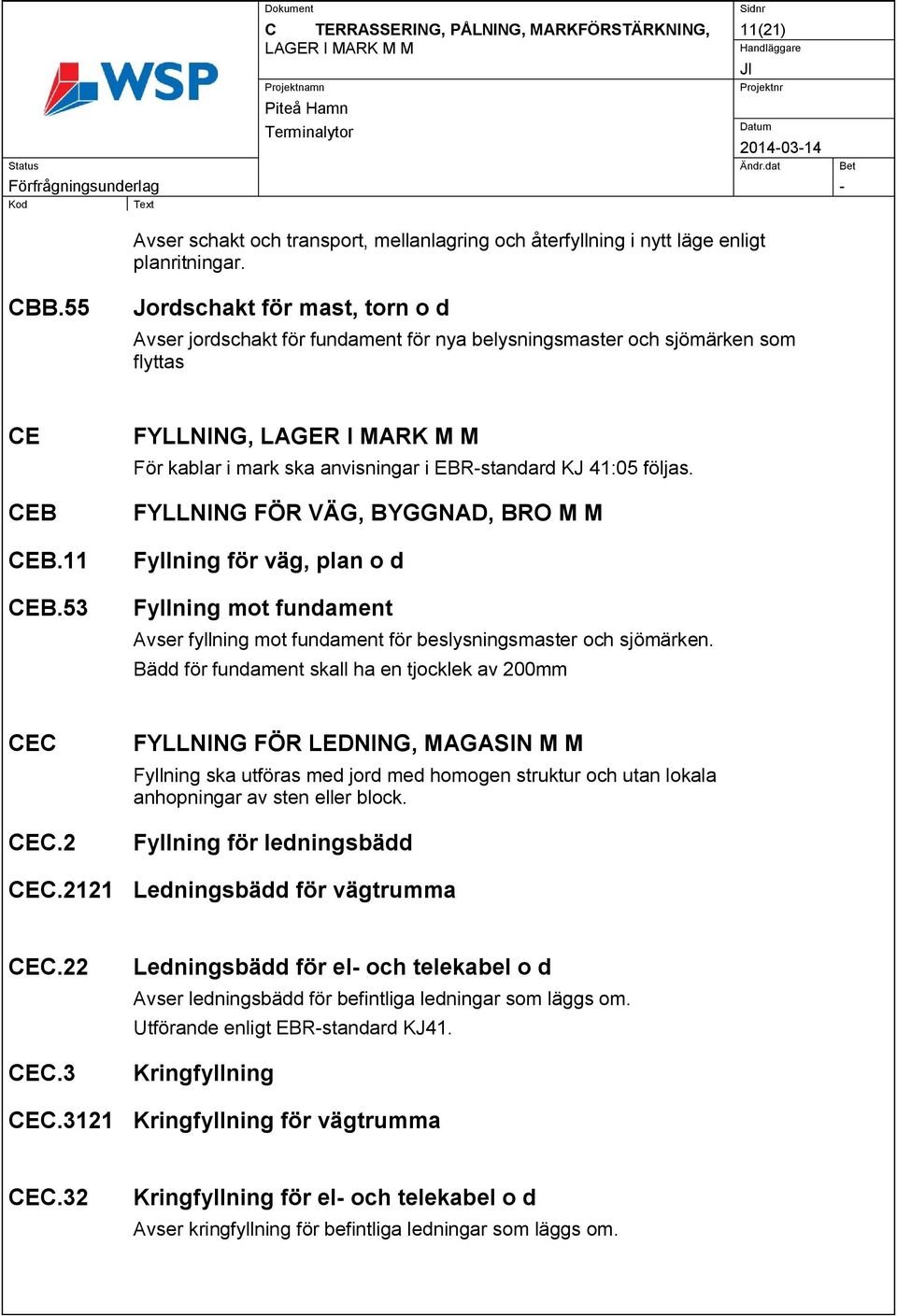

11 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M 11(21) Avser schakt och transport, mellanlagring och återfyllning i nytt läge enligt planritningar. CBB.55 Jordschakt för mast, torn o d Avser jordschakt för fundament för nya belysningsmaster och sjömärken som flyttas CE CEB CEB.11 CEB.53 FYLLNING, LAGER I MARK M M För kablar i mark ska anvisningar i EBR-standard KJ 41:05 följas. FYLLNING FÖR VÄG, BYGGNAD, BRO M M Fyllning för väg, plan o d Fyllning mot fundament Avser fyllning mot fundament för beslysningsmaster och sjömärken. Bädd för fundament skall ha en tjocklek av 200mm CEC CEC.2 FYLLNING FÖR LEDNING, MAGASIN M M Fyllning ska utföras med jord med homogen struktur och utan lokala anhopningar av sten eller block. Fyllning för ledningsbädd CEC.2121 Ledningsbädd för vägtrumma CEC.22 CEC.3 Ledningsbädd för el- och telekabel o d Avser ledningsbädd för befintliga ledningar som läggs om. Utförande enligt EBR-standard KJ41. Kringfyllning CEC.3121 Kringfyllning för vägtrumma CEC.32 Kringfyllning för el- och telekabel o d Avser kringfyllning för befintliga ledningar som läggs om.

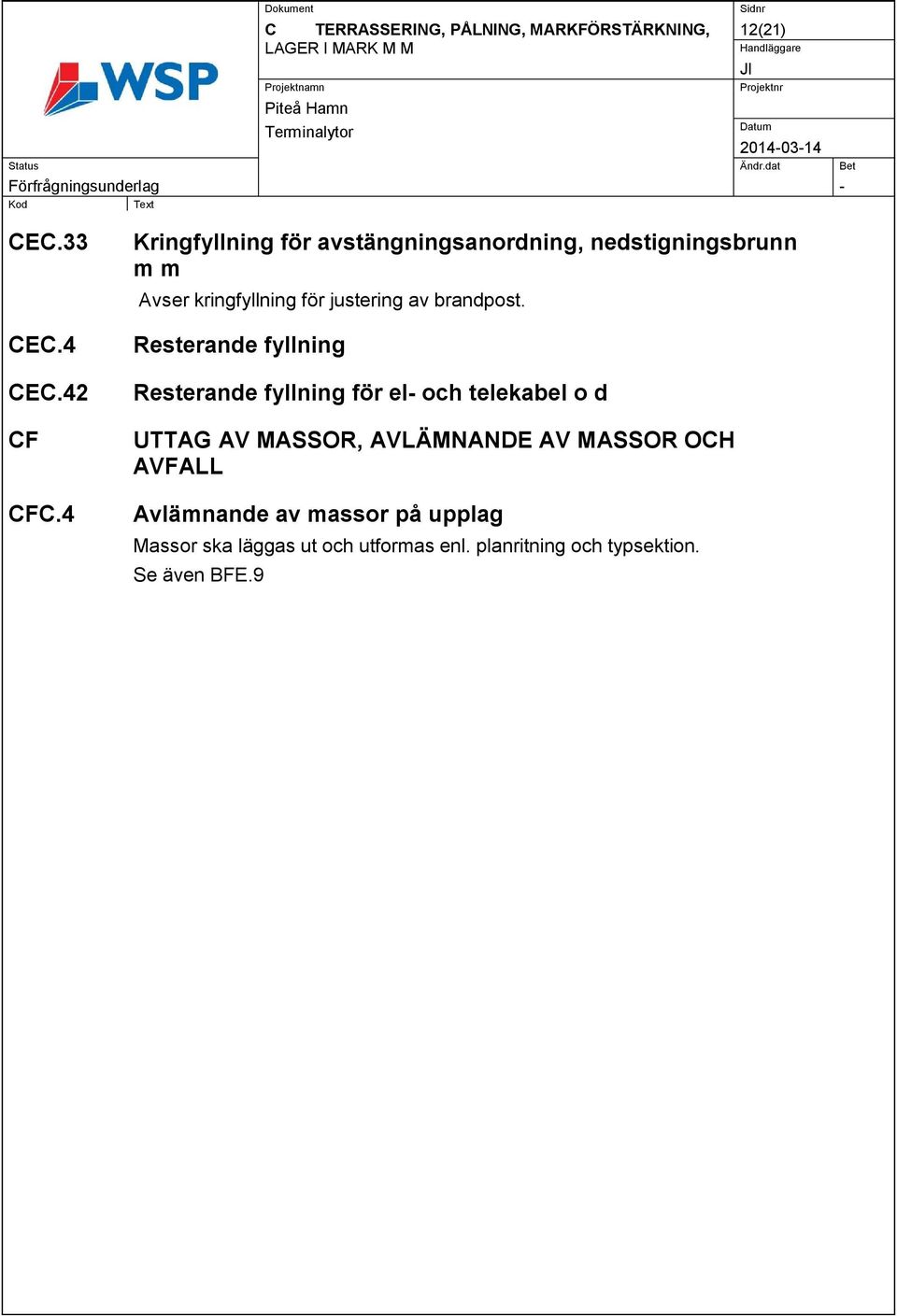

12 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M 12(21) CEC.33 CEC.4 CEC.42 CF CFC.4 Kringfyllning för avstängningsanordning, nedstigningsbrunn m m Avser kringfyllning för justering av brandpost. Resterande fyllning Resterande fyllning för el- och telekabel o d UTTAG AV MASSOR, AVLÄMNANDE AV MASSOR OCH AVFALL Avlämnande av massor på upplag Massor ska läggas ut och utformas enl. planritning och typsektion. Se även BFE.9

13 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 13(21) D DC DCB DCB.12 DCB.2 DCB.212 DCB.3 DCB.312 MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M MARKÖVERBYGGNADER M M OBUNDNA ÖVERBYGGNADSLAGER FÖR VÄG, PLAN O D Undre förstärkningslager kategori B Tjocklek, se ritningar. Förstärkningslager för väg, plan o d Förstärkningslager kategori B till överbyggnad med flexibel konstruktion och med bitumenbundet slitlager, betongmarkplattor m m Tjocklek: Se ritningar Obundet bärlager för väg, plan o d MATERIAL- OCH VARUKRAV Övre kornstorleksgräns D enligt SS-EN får uppgå till högst halva lagertjockleken. Obundet bärlager kategori B till belagda ytor DCB.55 DCB.552 DCB.622 DCC DCC.24 Justeringslager av obundet bärlagermaterial till belagda ytor Justeringslager av obundet bärlagermaterial kategori B till belagda ytor Avser justering av plan på ritning M Stödremsa av obundet slitlagermaterial kategori B och C till belagda ytor BITUMENBUNDNA ÖVERBYGGNADSLAGER FÖR VÄG, PLAN O D Bitumenbundna slitlager kategori B DCC Slitlager kategori B av tät asfaltbetong vid nybyggnad MATERIAL- OCH VARUKRAV Litt: A1 och A2

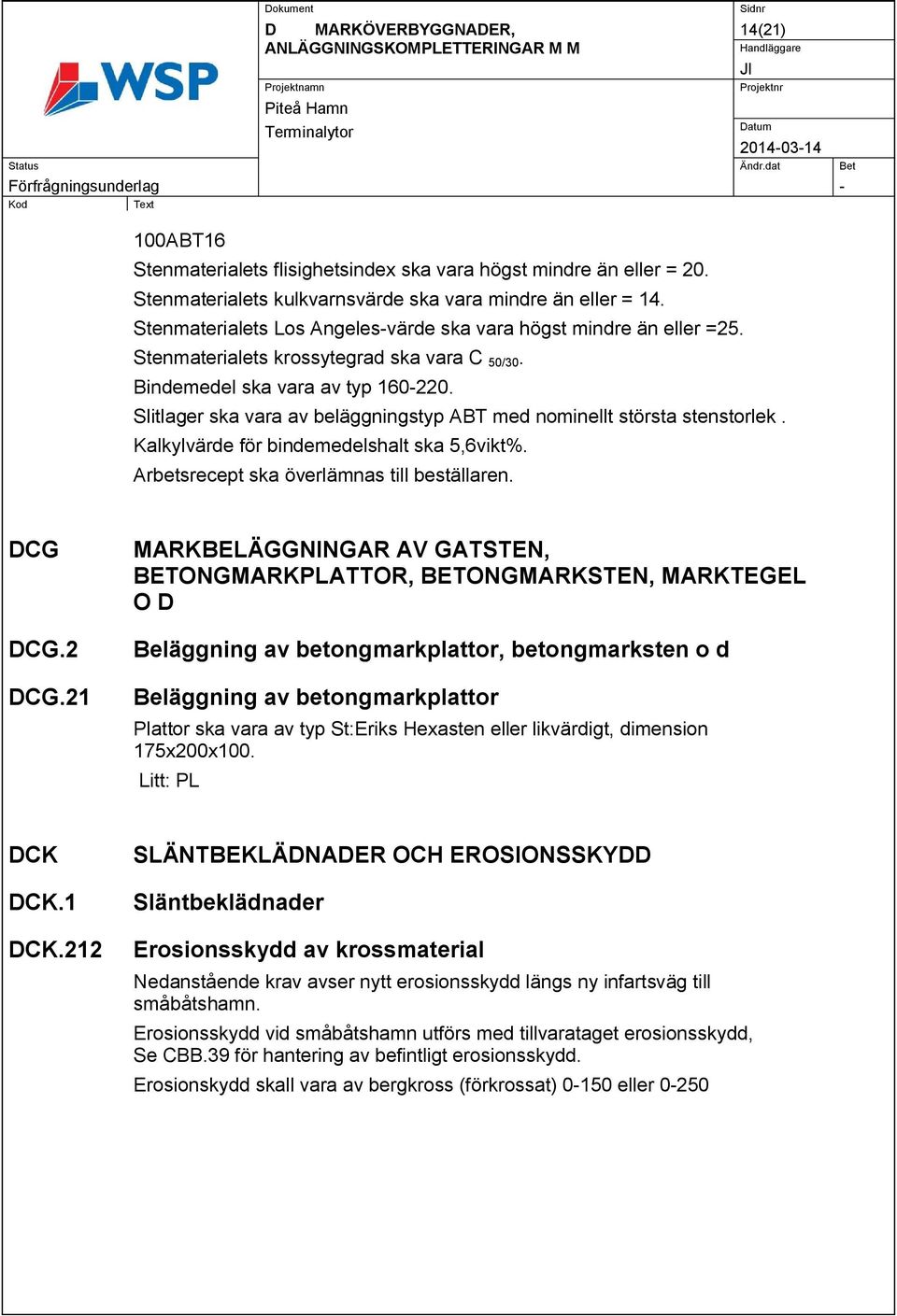

14 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 14(21) 100ABT16 Stenmaterialets flisighetsindex ska vara högst mindre än eller = 20. Stenmaterialets kulkvarnsvärde ska vara mindre än eller = 14. Stenmaterialets Los Angeles-värde ska vara högst mindre än eller =25. Stenmaterialets krossytegrad ska vara C 50/30. Bindemedel ska vara av typ Slitlager ska vara av beläggningstyp ABT med nominellt största stenstorlek. Kalkylvärde för bindemedelshalt ska 5,6vikt%. Arbetsrecept ska överlämnas till beställaren. DCG DCG.2 DCG.21 MARKBELÄGGNINGAR AV GATSTEN, BETONGMARKPLATTOR, BETONGMARKSTEN, MARKTEGEL O D Beläggning av betongmarkplattor, betongmarksten o d Beläggning av betongmarkplattor Plattor ska vara av typ St:Eriks Hexasten eller likvärdigt, dimension 175x200x100. Litt: PL DCK DCK.1 SLÄNTBEKLÄDNADER OCH EROSIONSSKYDD Släntbeklädnader DCK.212 Erosionsskydd av krossmaterial Nedanstående krav avser nytt erosionsskydd längs ny infartsväg till småbåtshamn. Erosionsskydd vid småbåtshamn utförs med tillvarataget erosionsskydd, Se CBB.39 för hantering av befintligt erosionsskydd. Erosionskydd skall vara av bergkross (förkrossat) eller 0-250

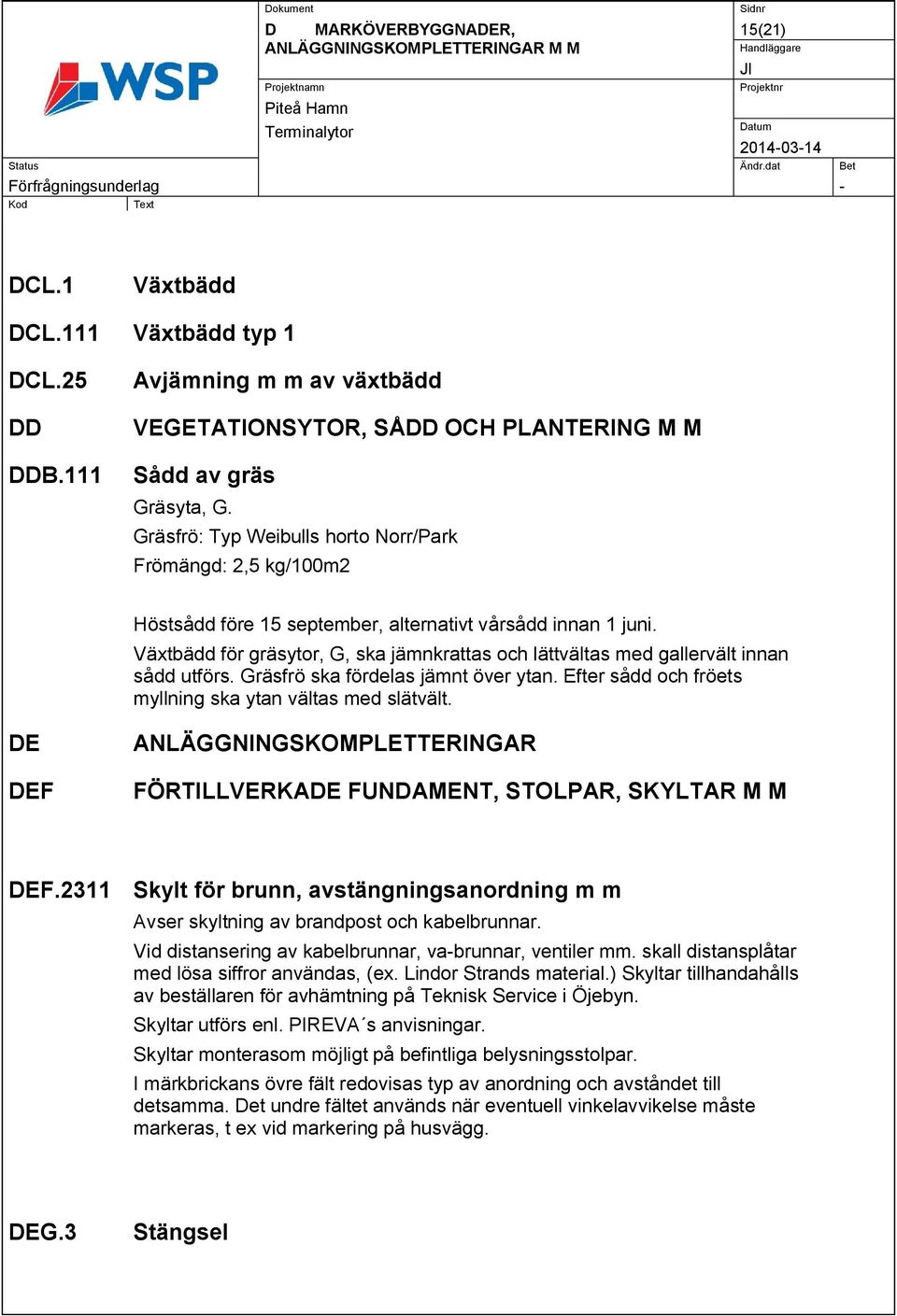

15 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 15(21) DCL.1 Växtbädd DCL.111 Växtbädd typ 1 DCL.25 DD Avjämning m m av växtbädd VEGETATIONSYTOR, SÅDD OCH PLANTERING M M DDB.111 Sådd av gräs Gräsyta, G. Gräsfrö: Typ Weibulls horto Norr/Park Frömängd: 2,5 kg/100m2 Höstsådd före 15 september, alternativt vårsådd innan 1 juni. Växtbädd för gräsytor, G, ska jämnkrattas och lättvältas med gallervält innan sådd utförs. Gräsfrö ska fördelas jämnt över ytan. Efter sådd och fröets myllning ska ytan vältas med slätvält. DE DEF ANLÄGGNINGSKOMPLETTERINGAR FÖRTILLVERKADE FUNDAMENT, STOLPAR, SKYLTAR M M DEF.2311 Skylt för brunn, avstängningsanordning m m Avser skyltning av brandpost och kabelbrunnar. Vid distansering av kabelbrunnar, va-brunnar, ventiler mm. skall distansplåtar med lösa siffror användas, (ex. Lindor Strands material.) Skyltar tillhandahålls av beställaren för avhämtning på Teknisk Service i Öjebyn. Skyltar utförs enl. PIREVA s anvisningar. Skyltar monterasom möjligt på befintliga belysningsstolpar. I märkbrickans övre fält redovisas typ av anordning och avståndet till detsamma. Det undre fältet används när eventuell vinkelavvikelse måste markeras, t ex vid markering på husvägg. DEG.3 Stängsel

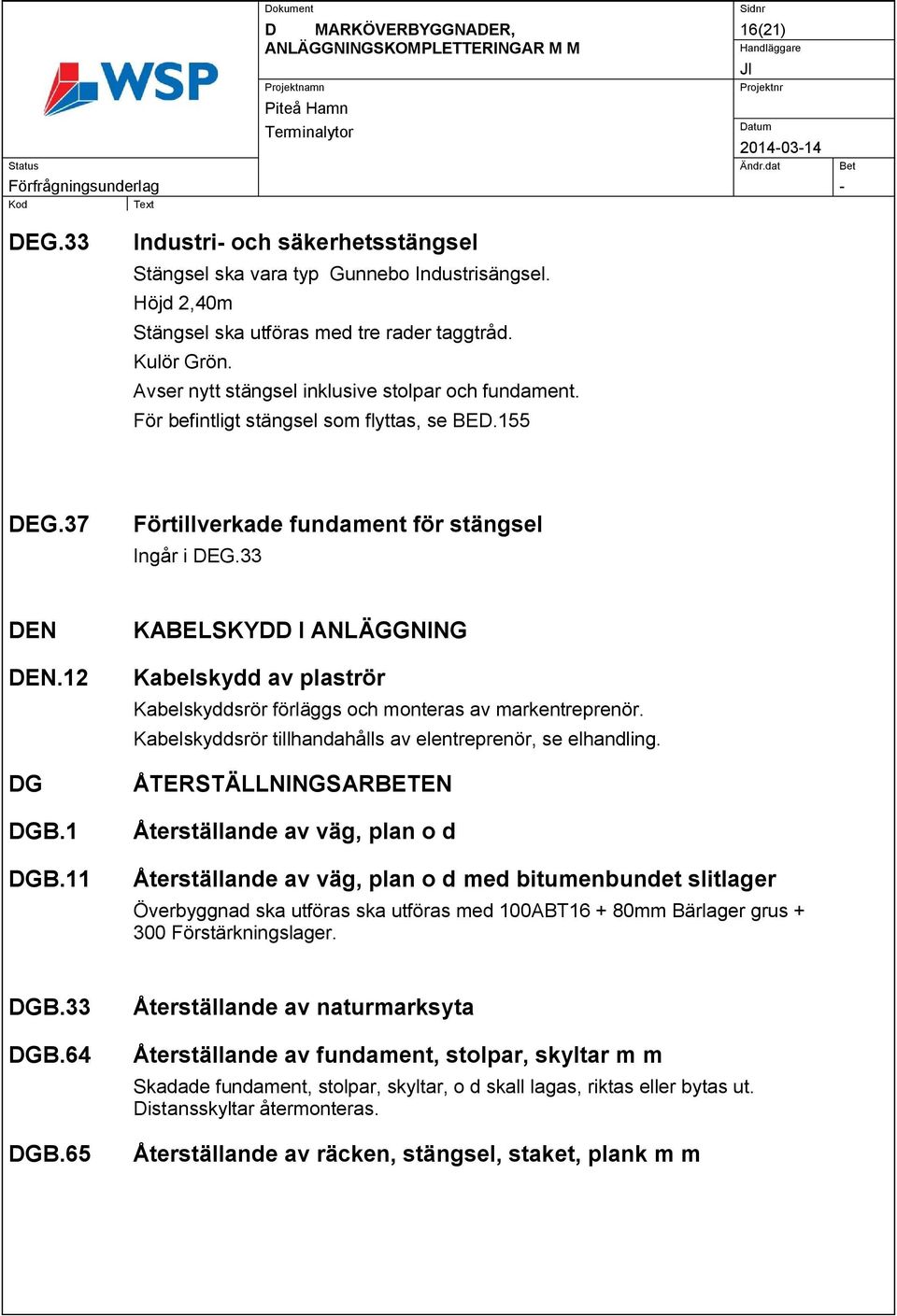

16 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M M 16(21) DEG.33 Industri- och säkerhetsstängsel Stängsel ska vara typ Gunnebo Industrisängsel. Höjd 2,40m Stängsel ska utföras med tre rader taggtråd. Kulör Grön. Avser nytt stängsel inklusive stolpar och fundament. För befintligt stängsel som flyttas, se BED.155 DEG.37 Förtillverkade fundament för stängsel Ingår i DEG.33 DEN DEN.12 DG DGB.1 DGB.11 KABELSKYDD I ANLÄGGNING Kabelskydd av plaströr Kabelskyddsrör förläggs och monteras av markentreprenör. Kabelskyddsrör tillhandahålls av elentreprenör, se elhandling. ÅTERSTÄLLNINGSARBETEN Återställande av väg, plan o d Återställande av väg, plan o d med bitumenbundet slitlager Överbyggnad ska utföras ska utföras med 100ABT mm Bärlager grus Förstärkningslager. DGB.33 DGB.64 DGB.65 Återställande av naturmarksyta Återställande av fundament, stolpar, skyltar m m Skadade fundament, stolpar, skyltar, o d skall lagas, riktas eller bytas ut. Distansskyltar återmonteras. Återställande av räcken, stängsel, staket, plank m m

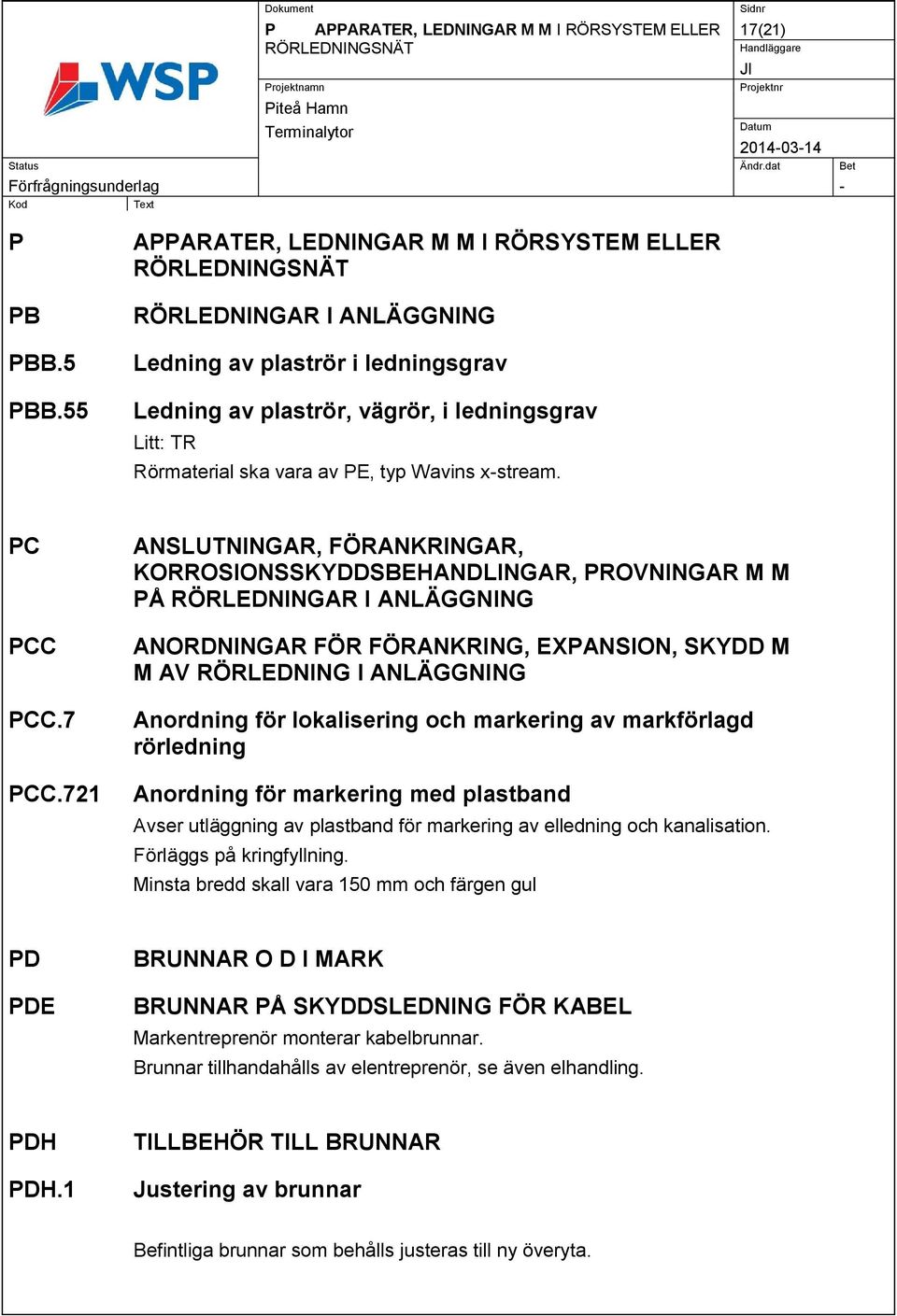

17 P APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT 17(21) P PB PBB.5 PBB.55 APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT RÖRLEDNINGAR I ANLÄGGNING Ledning av plaströr i ledningsgrav Ledning av plaströr, vägrör, i ledningsgrav Litt: TR Rörmaterial ska vara av PE, typ Wavins x-stream. PC PCC PCC.7 PCC.721 ANSLUTNINGAR, FÖRANKRINGAR, KORROSIONSSKYDDSBEHANDLINGAR, PROVNINGAR M M PÅ RÖRLEDNINGAR I ANLÄGGNING ANORDNINGAR FÖR FÖRANKRING, EXPANSION, SKYDD M M AV RÖRLEDNING I ANLÄGGNING Anordning för lokalisering och markering av markförlagd rörledning Anordning för markering med plastband Avser utläggning av plastband för markering av elledning och kanalisation. Förläggs på kringfyllning. Minsta bredd skall vara 150 mm och färgen gul PD PDE BRUNNAR O D I MARK BRUNNAR PÅ SKYDDSLEDNING FÖR KABEL Markentreprenör monterar kabelbrunnar. Brunnar tillhandahålls av elentreprenör, se även elhandling. PDH PDH.1 TILLBEHÖR TILL BRUNNAR Justering av brunnar Befintliga brunnar som behålls justeras till ny överyta.

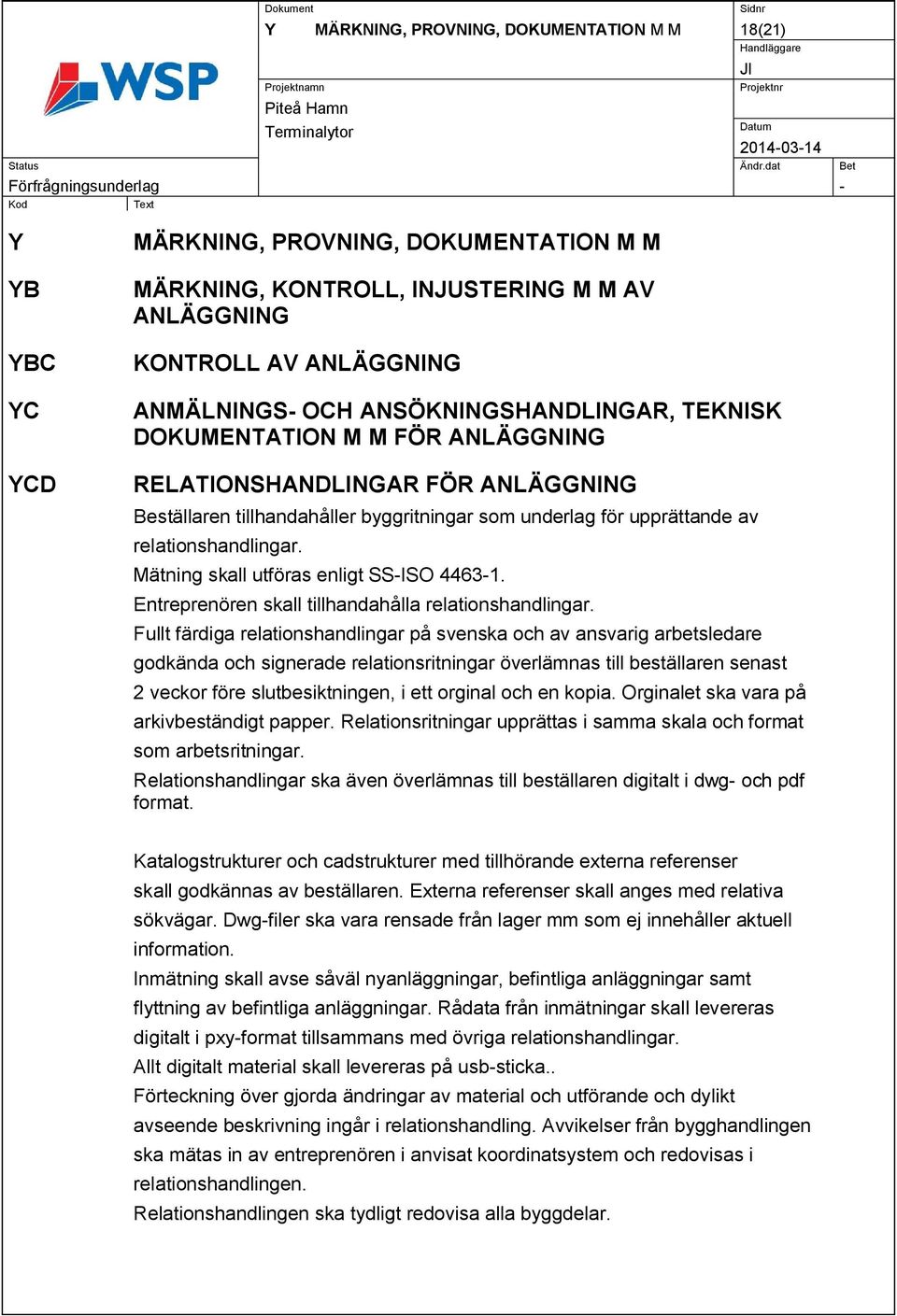

18 Y MÄRKNING, PROVNING, DOKUMENTATION M M 18(21) Y YB YBC YC YCD MÄRKNING, PROVNING, DOKUMENTATION M M MÄRKNING, KONTROLL, INJUSTERING M M AV ANLÄGGNING KONTROLL AV ANLÄGGNING ANMÄLNINGS- OCH ANSÖKNINGSHANDLINGAR, TEKNISK DOKUMENTATION M M FÖR ANLÄGGNING RELATIONSHANDLINGAR FÖR ANLÄGGNING Beställaren tillhandahåller byggritningar som underlag för upprättande av relationshandlingar. Mätning skall utföras enligt SS-ISO Entreprenören skall tillhandahålla relationshandlingar. Fullt färdiga relationshandlingar på svenska och av ansvarig arbetsledare godkända och signerade relationsritningar överlämnas till beställaren senast 2 veckor före slutbesiktningen, i ett orginal och en kopia. Orginalet ska vara på arkivbeständigt papper. Relationsritningar upprättas i samma skala och format som arbetsritningar. Relationshandlingar ska även överlämnas till beställaren digitalt i dwg- och pdf format. Katalogstrukturer och cadstrukturer med tillhörande externa referenser skall godkännas av beställaren. Externa referenser skall anges med relativa sökvägar. Dwg-filer ska vara rensade från lager mm som ej innehåller aktuell information. Inmätning skall avse såväl nyanläggningar, befintliga anläggningar samt flyttning av befintliga anläggningar. Rådata från inmätningar skall levereras digitalt i pxy-format tillsammans med övriga relationshandlingar. Allt digitalt material skall levereras på usb-sticka.. Förteckning över gjorda ändringar av material och utförande och dylikt avseende beskrivning ingår i relationshandling. Avvikelser från bygghandlingen ska mätas in av entreprenören i anvisat koordinatsystem och redovisas i relationshandlingen. Relationshandlingen ska tydligt redovisa alla byggdelar.

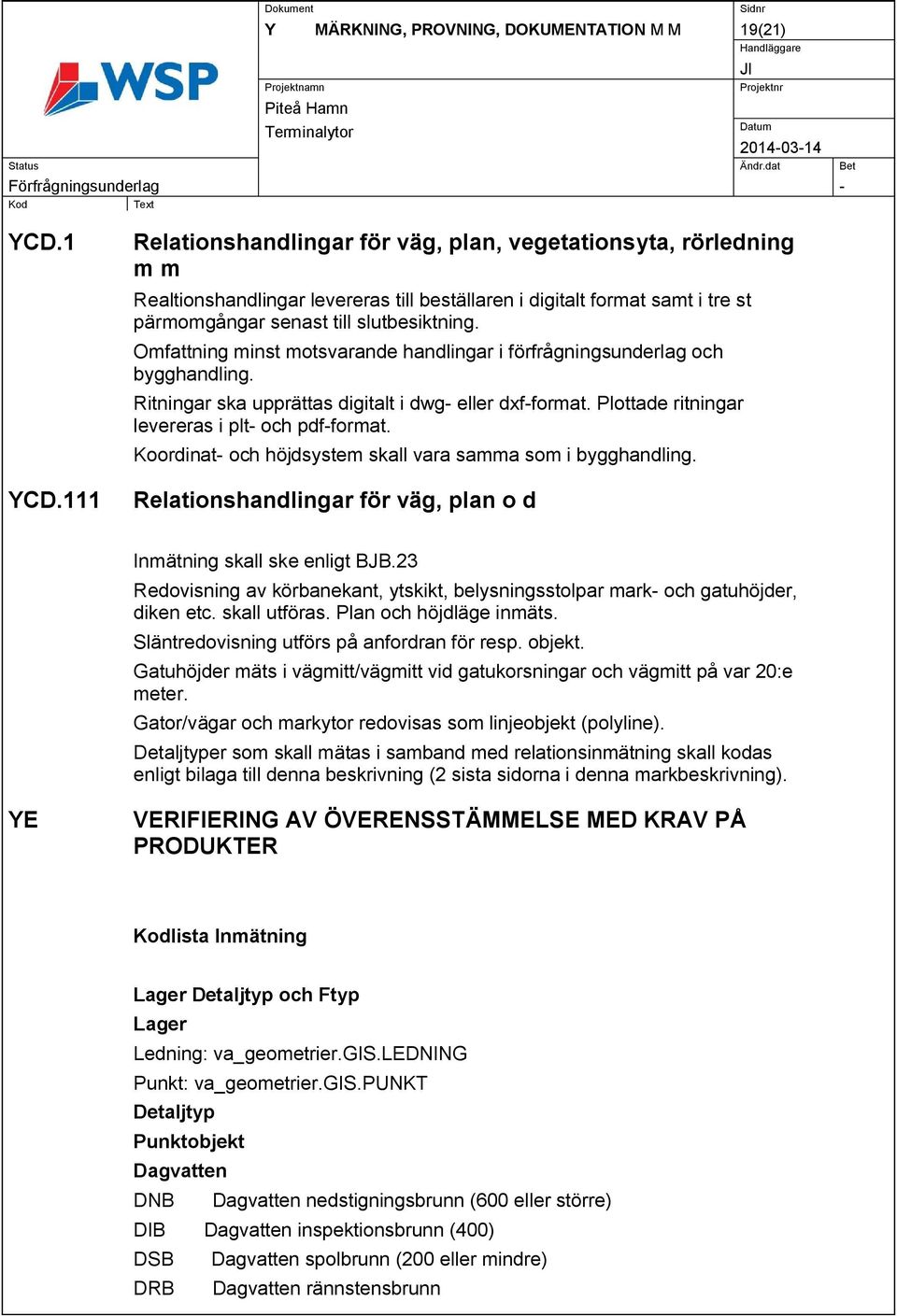

19 Y MÄRKNING, PROVNING, DOKUMENTATION M M 19(21) YCD.1 YCD.111 Relationshandlingar för väg, plan, vegetationsyta, rörledning m m Realtionshandlingar levereras till beställaren i digitalt format samt i tre st pärmomgångar senast till slutbesiktning. Omfattning minst motsvarande handlingar i förfrågningsunderlag och bygghandling. Ritningar ska upprättas digitalt i dwg- eller dxf-format. Plottade ritningar levereras i plt- och pdf-format. Koordinat- och höjdsystem skall vara samma som i bygghandling. Relationshandlingar för väg, plan o d Inmätning skall ske enligt BJB.23 Redovisning av körbanekant, ytskikt, belysningsstolpar mark- och gatuhöjder, diken etc. skall utföras. Plan och höjdläge inmäts. Släntredovisning utförs på anfordran för resp. objekt. Gatuhöjder mäts i vägmitt/vägmitt vid gatukorsningar och vägmitt på var 20:e meter. Gator/vägar och markytor redovisas som linjeobjekt (polyline). Detaljtyper som skall mätas i samband med relationsinmätning skall kodas enligt bilaga till denna beskrivning (2 sista sidorna i denna markbeskrivning). YE VERIFIERING AV ÖVERENSSTÄMMELSE MED KRAV PÅ PRODUKTER lista Inmätning Lager Detaljtyp och Ftyp Lager Ledning: va_geometrier.gis.ledning Punkt: va_geometrier.gis.punkt Detaljtyp Punktobjekt Dagvatten DNB Dagvatten nedstigningsbrunn (600 eller större) DIB Dagvatten inspektionsbrunn (400) DSB Dagvatten spolbrunn (200 eller mindre) DRB Dagvatten rännstensbrunn

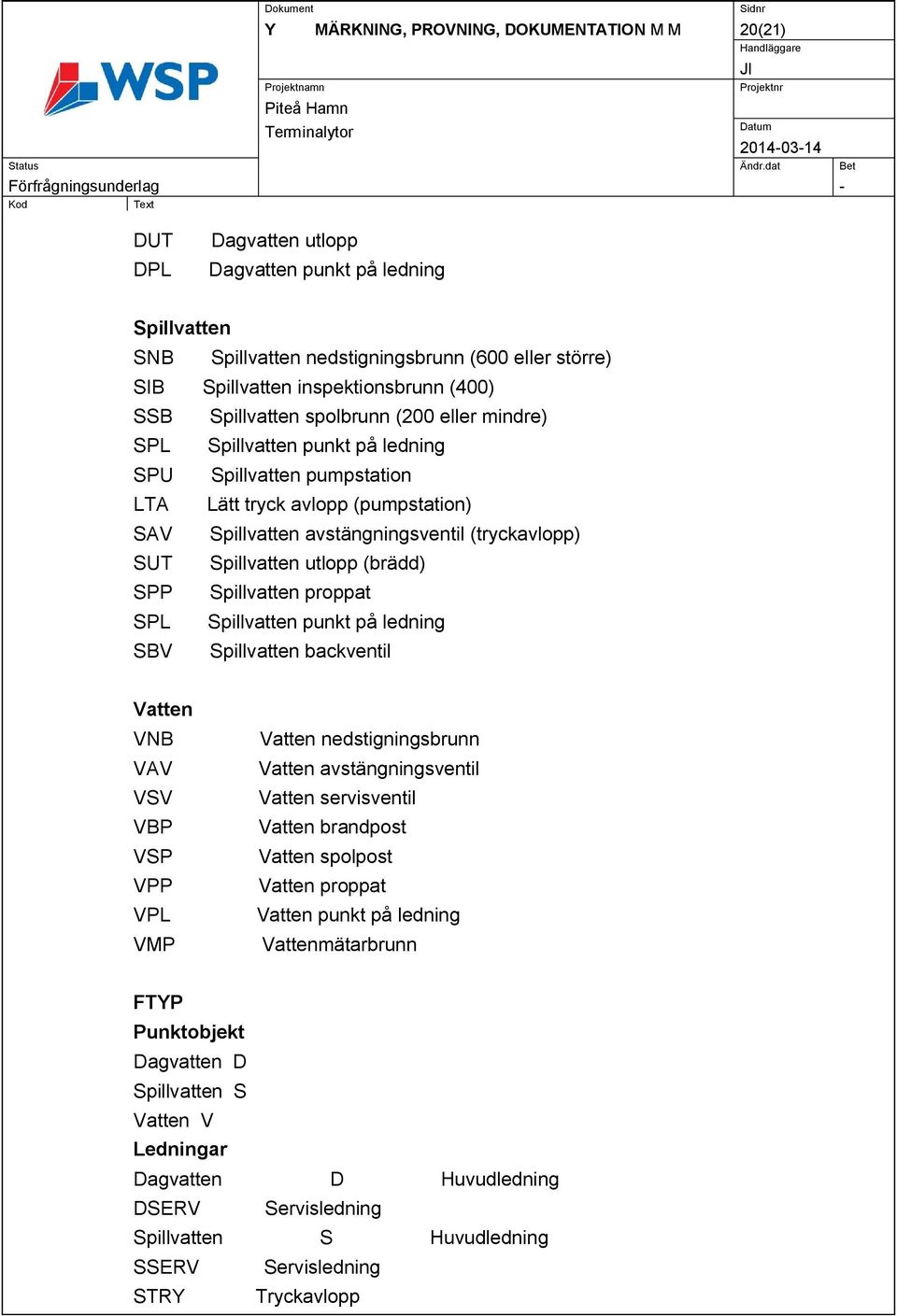

20 Y MÄRKNING, PROVNING, DOKUMENTATION M M 20(21) DUT DPL Dagvatten utlopp Dagvatten punkt på ledning Spillvatten SNB Spillvatten nedstigningsbrunn (600 eller större) SIB Spillvatten inspektionsbrunn (400) SSB Spillvatten spolbrunn (200 eller mindre) SPL Spillvatten punkt på ledning SPU Spillvatten pumpstation LTA Lätt tryck avlopp (pumpstation) SAV Spillvatten avstängningsventil (tryckavlopp) SUT Spillvatten utlopp (brädd) SPP Spillvatten proppat SPL Spillvatten punkt på ledning SBV Spillvatten backventil Vatten VNB VAV VSV VBP VSP VPP VPL VMP Vatten nedstigningsbrunn Vatten avstängningsventil Vatten servisventil Vatten brandpost Vatten spolpost Vatten proppat Vatten punkt på ledning Vattenmätarbrunn FTYP Punktobjekt Dagvatten D Spillvatten S Vatten V Ledningar Dagvatten D Huvudledning DSERV Servisledning Spillvatten S Huvudledning SSERV Servisledning STRY Tryckavlopp

21 Y MÄRKNING, PROVNING, DOKUMENTATION M M 21(21) Vatten V Huvudledning VSERV Servisledning Detaljtyper vid inmätning för relationshandlingar av vägar inom Piteå Kommuns Primärkarteområden. PRIMÄRKARTAN (detaljtyper) VÄGAR LINJER ALLMVÄG.K Polygon Allmän väg kantlinje ALLMVÄG.M Polygon Allmän väg mittlinje KANTST.OS Polygon Kantsten osäkert läge KÖRBANA.K Polygon Körbana kant (ej kantsten) KÖRBANA.M Polygon Körbana mittlinje, DPL för förrättningskarta KÖRBAN.OS Polygon Körbana mittlinje, DPL för förrättningskarta KÖRBKST.K Polygon Körbana kant (kantsten) KÖRBKTO.K Polygon Körbana kant (kantsten) på tomt KÖRBTO.K Polygon Körbana kant (ej kantsten) på tomt VÄG.M Polygon Vägmitt VÄGOMR.K Polygon Vägområde kant VÄGOMRGCB.K Polygon Vägområde gång och cykelbana kant VÄGOMRKST.K Polygon Vägområde kantsten kant VÄGOMRST Polygon Vägområde staket VÄGRÄCK.K Polygon Vägräcke kant VÄGTRUM.K Polygon Vägtrumma kant VÄGTRUM.M Polygon Vägtrumma mitt ÖVÄGTRA.K Polygon Övrig traktorväg kant GRUS.K Polygon Gruskant
