OBJEKTSSPECIFIK TEKNISK BESKRIVNING, BROUNDERHÅLL (OTBBU) för bro över Silletorpsån SV Rosenholm i Karlskrona på väg 679

Transkript

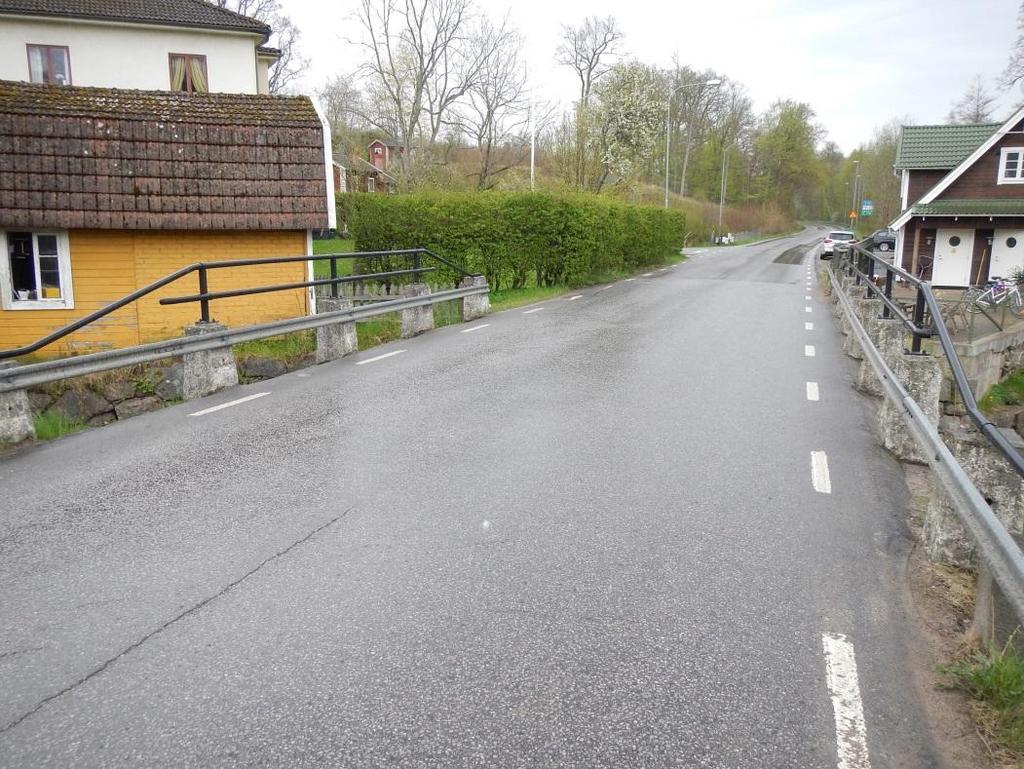

1 OBJEKTSSPECIFIK TEKNISK BESKRIVNING, BROUNDERHÅLL (OTBBU) för bro över Silletorpsån SV Rosenholm i Karlskrona på väg 679 A Relationshandling J.A Rev Avser Sign TRV diarienr TRV datum JE J.Eriksson Göteborg Konstruerad av Granskad Godkänd Ort WSP Sverige AB Box Göteborg

2 INNEHÅLLSFÖRTECKNING BD:21 BÄRVERK / STÖDMUR - JUSTERING / STÖDMUR - UTBYTE... 5 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M... 6 BB FÖRARBETEN... 6 BBB UTFÖRDA UNDERSÖKNINGAR O D... 6 BBC UNDERSÖKNINGAR O D... 7 BC HJÄLPARBETEN, TILLFÄLLIGA ANORDNINGAR OCH ÅTGÄRDER M M... 7 BCB HJÄLPARBETEN I ANLÄGGNING... 7 BE FLYTTNING, DEMONTERING OCH RIVNING... 8 BEC DEMONTERING... 8 BED RIVNING... 9 BEE HÅLTAGNING... 9 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M CB SCHAKT CBB JORDSCHAKT CE FYLLNING, LAGER I MARK M M CEB FYLLNING FÖR VÄG, BYGGNAD, BRO M M DG ÅTERSTÄLLNINGSARBETEN DGB ÅTERSTÄLLNINGSARBETEN I MARK E PLATSGJUTNA KONSTRUKTIONER EB PLATSGJUTNA KONSTRUKTIONER I ANLÄGGNING EBB FORMAR, FORMSTÄLLNINGAR M M FÖR BETONGGJUTNING I ANLÄGGNING EBC ARMERING, INGJUTNINGSGODS, FOGBAND M M I ANLÄGGNING EBE BETONGGJUTNINGAR I ANLÄGGNING F MURVERK FB MURVERK O D AV NATURSTEN I ANLÄGGNING FBB MURAR AV NATURSTEN... 17

3 P APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT PB RÖRLEDNINGAR I ANLÄGGNING PBB RÖRLEDNINGAR I LEDNINGSGRAV Y MÄRKNING, KONTROLL, DOKUMENTATION M M YC ANMÄLNINGS- OCH ANSÖKNINGSHANDLINGAR, TEKNISK DOKUMENTATION M M FÖR ANLÄGGNING YCE UNDERLAG FÖR AR FÖR ANLÄGGNING YE VERIFIERING AV ÖVERENSSTÄMMELSE MED KRAV PÅ PRODUKTER... 19

4 BD:21 bärverk 4(19) Aktiviteterna i MF omfattar olika produktionsresultat. För en sammanställning av vilka produktionsresultat som ingår i respektive aktivitet se nedan: BD:21 BÄRVERK 21/ Stödmur - Justering Kallmurad stödmur ska monteras ner och återmonteras. BBC.37 BEC.143 CBB.88 CEB.523 FBB.2 PBB.521 Foto: Kallmurad stödmur i huggen sten. Undersökningar av broar, bryggor, kajer, tunnlar, kammare, master, murar o d Demontering av mur, trappa o d Diverse förschakt Fyllning med grus eller krossmaterial av grus mot bro, mur o d Bruksmur av natursten Ledning av plaströr, markavloppsrör, i ledningsgrav

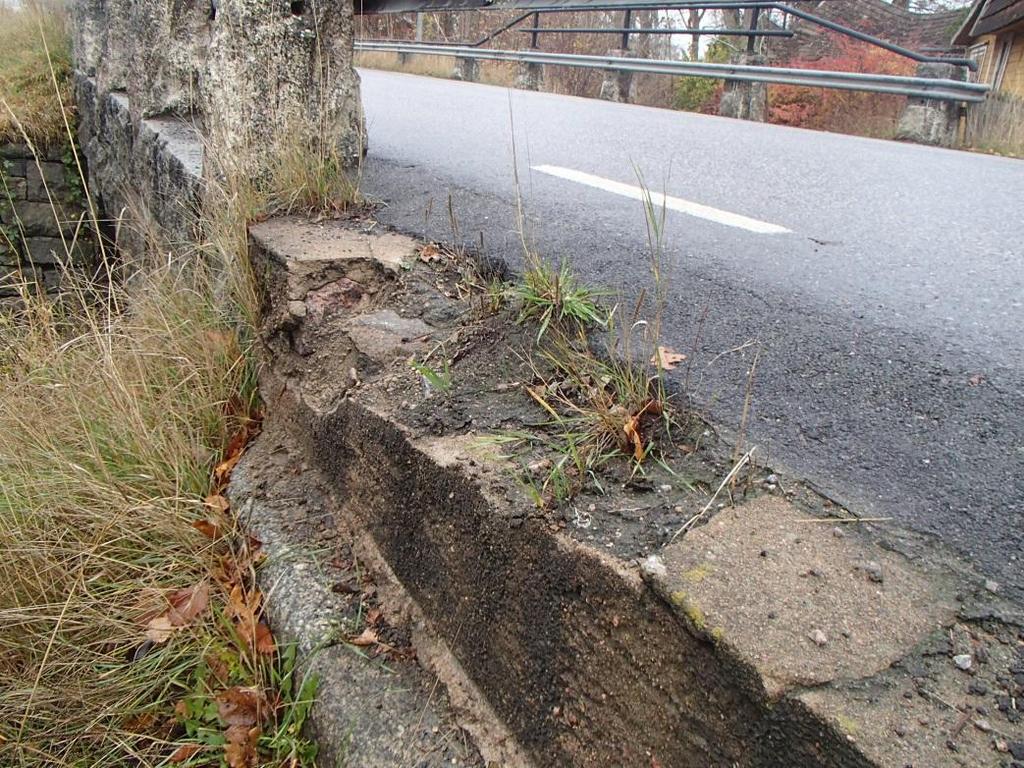

5 BD:21 bärverk 5(19) 21/ Stödmur - Utbyte Kantlist i betong ska bytas ut. Foto: Stödmur i betong. BBC.361 Undersökningar av vägar, planer o d BEC.141 Demontering av bro BED Rivning av bitumenbundna lager, hela lagertjockleken BED Rivning av kantbalk BEE.221 Håltagning i befintliga anläggningsdelar i bro, brygga, kaj o d CBB.84 Förschakt för rivning CEB.523 Fyllning med grus eller krossmaterial av grus mot bro, mur o d DGB.11 Återställande av väg, plan o d med bitumenbundet slitlager DGB.63 Återställande av väg- och ytmarkeringar DGB.65 Återställande av räcken, stängsel, staket, plank m m EBB.132 Form av råhyvlade bräder EBC Ospänd armering vid förbättring och reparation av bro EBC Dubbning vid förbättring och reparation av bro EBE.1171 Undergjutning och igjutning kategori A EBE.1212 Betonggjutning kategori A vid reparation av bro

6 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 6(19) Denna tekniska beskrivning ansluter till AMA Anläggning 13 med texter inarbetade från Trafikverkets ändringar och tillägg till AMA Anläggning 13 (TDOK 2014:0245). Då det under en kod och rubrik för ett produktionsresultat finns en okodad underrubrik avseende en viss aktivitet gäller för denna aktivitet krav för produktionsresultatet tillsammans med krav under den okodade underrubriken. För övriga aktiviteter gäller krav för produktionsresultatet, men inte krav under den okodade underrubriken. B BB BBB BBB.37 FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M FÖRARBETEN UTFÖRDA UNDERSÖKNINGAR O D Befintliga broar, bryggor, kajer, tunnlar, kammare, master, murar o d Bro är en stenvalsbro i huggen sten med 5,9 m spännvidd och 6,0 m fri brobredd. Bron är byggd Befintlig anläggning framgår av befintliga ritningar: a Sammanställning, detaljer b Sammanställning Karta: Bro

7 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 7(19) BBB.32 BBC BBC.32 BBC.361 BBC.37 BC BCB BCB.3 BCB.7 Befintliga ledningar Vid stensatt stödmur finns ett plaströr med avvattning från angränsande fastighet. UNDERSÖKNINGAR O D Undersökningar av ledningar Det åligger Entreprenören att försäkra sig om att inga ledningar skadas i samband med arbetet. Ledningsägande verk och myndigheter måste därför kontaktas innan arbetet påbörjas. Ledningar ska undersökas avseende läge i plan och profil innan arbetet påbörjas. Undersökningar av vägar, planer o d Vägmarkeringar vid betongstödmur bro ska undersökas för att kunna återställas likt befintligt efter avslutad broreparation. Undersökningar av broar, bryggor, kajer, tunnlar, kammare, master, murar o d På stenstödmuren i SV ska varje sten märkas upp med nummer för att kunna återmonteras. Numrering fotograferas. HJÄLPARBETEN, TILLFÄLLIGA ANORDNINGAR OCH ÅTGÄRDER M M HJÄLPARBETEN I ANLÄGGNING Tillfälliga åtgärder för skydd m m av ledning Begäran om utsättning av befintliga ledningar ska ske före arbetets påbörjande. Inga schaktarbeten får påbörjas förrän lägen för eventuella valedningar, el- och telekablar etc. kontrollerats. Schaktning inom 2 m från befintlig ledning eller kabel ska utföras för hand eller enligt ledningsägarens anvisningar. Ledningsägare underrättas om skada på ledningar uppkommer. Skada på ledning repareras utan dröjesmål av entreprenören. Påträffas ledning som inte markerats på ledningsplan ska anmälan härom omedelbart göras till ledningsägaren. Åtgärd för allmän trafik Entreprenören svarar för underhållet av i entreprenaden ingående vägar till dess att slutbesiktning har skett och godkännande erhållits. Skador som uppstår på grund av arbeten eller transporter skall repareras omedelbart.

8 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 8(19) Arbete vid etablering och avetablering klassas som intermittent arbete. För oskyddade trafikanter gäller TRVK Apv 8.1. BCB.713 Tillfällig vägtrafikanordning "Tillfälliga trafikanordningar...och funktionsdugliga." Den ersätts med: Tillfälliga trafikanordningar ska utföras enligt krav i TRVK Apv avsnitt 6 med underliggande avsnitt och med nedan angivna ändringar och tillägg: Hastighetsnedsättning eller andra inskränkningar får tillämpas med vägmärken på det sätt som framgår av gällande föreskrifter eller det beslut som ligger till grund för föreskrift. Hastighetsnedsättningen får dock endast tillämpas när den behövs för vägarbetenas eller trafikanternas säkerhet, samt vid tekniska behov, exempelvis gjutningsarbeten. Vägmarkeringar ska utföras enligt krav i TRVK Apv avsnitt 7.2 med underliggande avsnitt och med nedan angivna ändringar och tillägg: Vid överledning, omledning eller trafikomläggning i mer än 5 arbetsdagar på samma sträcka ska trafiken ledas förbi arbetsplatsen med hjälp av tillfällig vägmarkering. Tillfällig vägmarkering ska utföras enligt TRVK Apv Vid utmärkning av intermittent arbete i vägmitt på väg som inte är mötesseparerad ska utöver krav på skyddsfordon även finnas förvarningsfordon i båda riktningarna. Vid intermittent arbete ska X5 Gul ljuspil eller ljuspilar användas på det fordon som trafikanterna först kommer ifatt i varje körfält. Gällande krav framgår av TRVK Apv avsnitt 7.4. BCB.716 Tillfällig tillsyn av väg m m Kontroll och dokumentation av trafik- och skyddsanordningar ska utföras enligt krav i TRVK Apv avsnitt 5.1. BCB.717 Tillfällig skyddsanordning Skyddsanordningar ska utformas enligt krav i TRVK Apv avsnitt 8.4 med underordade avsnitt och med nedan angivna ändringar och tillägg. Arbetet vid etablering och avetablering klassas som intermittent arbete och ska skyddas med TMA. TMA ska utformas enligt TRVK Apv avsnitt 8.4 med underordnade avsnitt. Krav på säkerhetszon enligt TRVK Vägars och gators utformning, TRV publ 2015:086, kapitel , ska tillämpas tillsammans med TRVK Apv BE BEC BEC.141 FLYTTNING, DEMONTERING OCH RIVNING DEMONTERING Demontering av bro Navföljare ovan kantstöd demonteras för att göra plats för arbetet.

9 B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M M 9(19) BEC.143 BED Demontering av mur, trappa o d Stödmur av kallmurad sten på södra sidan nedströms ska demonteras. Innan demontering ska stenarna märkas upp och märkning ska dokumenteras. RIVNING BED Rivning av bitumenbundna lager, hela lagertjockleken Beläggning vid stödmur ska rivas för att ge utrymme för arbetet. Lager som ska rivas utgörs av asfaltsbeläggning. Tjocklek på lager som ska rivas är ca 100 mm. För erhållande av skarp avgränsning mellan riven och kvarvarande yta ska sågsnitt utföras. BED Rivning av kantbalk Kanlist i betong på stödmur vid södra sidan nedströms ska rivas. Mått 2000x400x400 mm. Rivningsarbetena ska utföras med försiktighet så att stenvalvets sidomurar inte skadas. Mot stenvalvet görs ett genomgående sågsnitt. BEE BEE.221 HÅLTAGNING Håltagning i befintliga anläggningsdelar i bro, brygga, kaj o d Avser håltagning i stenstödmur för ingjutning av armeringsjärn för kantlist, se EBC Håltagning ska utgöras till ett djup av minst 1,5 stenskift.

10 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M 10(19) C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M Arbete ska bedrivas så att skada inte uppstår på befintliga byggnader, anläggningar, utrustningar och på i efterhand färdigställda byggnads- och anläggningsdelar, till exempel nygjutna konstruktioner. Underlag för arbetsberedning för utförande av markarbeten Följande text i AMA utgår: Underlag för arbetsberedning inklusive erforderliga ritningar och skisser. CB CBB CBB.84 CBB.88 CE CEB CEB.52 CEB.523 SCHAKT Den i AMA åberopade Trafikverkspublikationen VVMB 612 har ersatts av Provtagning och provberedning för bestämning av bergtyp, TDOK 2014:0143. JORDSCHAKT Förschakt för rivning Massor bakom betongkantlist ska avlägsnas för att ge utrymme för rivning. Diverse förschakt Massor bakom och på stenstödmur ska avlägsnas. FYLLNING, LAGER I MARK M M Den i AMA åberopade Trafikverkspublikationen VVMB 612 har ersatts av Provtagning och provberedning för bestämning av bergtyp, TDOK 2014:0143. FYLLNING FÖR VÄG, BYGGNAD, BRO M M Fyllning mot bro, mur o d Den i tabell AMA CEB.52/1 åberopade Trafikverkspublikationen VVMB 606 har ersatts av Bestämning av bärighetsegenskaper med statisk plattbelastning, TDOK 2014:0141. Fyllning med grus eller krossmaterial av grus mot bro, mur o d Avser fyllning bakom betongstödmur och på och bakom stenstödmur. Fyllning ska utföras med grus eller gruskrossmaterial av typ 2, tabell CE/1, med kornstorleksfördelning enligt tabell CEB/10. Kornstorlek får vara högst 2/3 av lagertjockleken efter packning. Organisk halt får vara högst 2 viktprocent.

11 C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK M M 11(19) DG DGB DGB.11 DGB.63 DGB.65 ÅTERSTÄLLNINGSARBETEN ÅTERSTÄLLNINGSARBETEN I MARK Återställande av väg, plan o d med bitumenbundet slitlager Bind- och slitlager återställs likt befintligt. Återställande av väg- och ytmarkeringar Vägmarkeringar ska återställas likt befintligt. Återställande av räcken, stängsel, staket, plank m m Demonterad navföljare återmonteras.

12 E PLATSGJUTNA KONSTRUKTIONER 12(19) E EB EBB EBB.132 EBC PLATSGJUTNA KONSTRUKTIONER PLATSGJUTNA KONSTRUKTIONER I ANLÄGGNING FORMAR, FORMSTÄLLNINGAR M M FÖR BETONGGJUTNING I ANLÄGGNING Form av råhyvlade bräder Form för kantlist i betong. ARMERING, INGJUTNINGSGODS, FOGBAND M M I ANLÄGGNING EBC.1112 Ospänd armering och dubbning vid förbättring och reparation av bro i AMA gäller med följande tillägg: MATERIAL- OCH VARUKRAV Kemankare Produkter för infästning ska deklareras med ETA enligt TR 029. Expanderdon Produkter för infästning ska deklareras med ETA enligt ETAG 001, Annex C. Kemiska injekteringsmassor Produkt för efterinjektering av armering med kemiska massor ska deklareras med ETA enligt TR 023. Produkt för dubbning ska deklareras med ETA enligt TR 029. UTFÖRANDEKRAV Kemiska injekteringsmassor Montaget ska utföras enligt tillverkarens anvisningar. EBC Ospänd armering vid förbättring och reparation av bro Armeringskvalitet K500C-T. Förankringslängd i betong: f16 = 600 mm Rosenholm

13 E PLATSGJUTNA KONSTRUKTIONER 13(19) N DETALJ 1 Figur: Från ritning: b

14 E PLATSGJUTNA KONSTRUKTIONER 14(19) EBC Dubbning vid förbättring och reparation av bro Armeringskvalitet K500C-T. Armering gjuts fast i underliggande stenskifte, se EBC EBE BETONGGJUTNINGAR I ANLÄGGNING MATERIAL- OCH VARUKRAV Betong Följande texter utgår i AMA: Betong ska uppfylla kraven i SS-EN och SS :2008. Självkompakterande betong ska i SS-EN 206-9:2010 och SS :2008. De ersätts av: Betong ska uppfylla kraven i SS-EN 206:2013 och SS :2015. Självkompakterande betong ska uppfylla kraven i SS-EN 206:2013 och SS :2015. KONTROLL Följande text i AMA utgår: Betongtillverkning ska kontrolleras enligt SS-EN och SS :2008. Den ersätts med: Betongtillverkning ska kontrolleras enligt SS-EN 206:2013 och SS :2015. EBE.1 Betonggjutning kategori A

15 E PLATSGJUTNA KONSTRUKTIONER 15(19) MATERIAL- OCH VARUKRAV Betong Följande text i AMA utgår: Bekräftelse av överensstämmelse för betong ska ske enligt kapitel 10 inklusive bilaga C i SS-EN Den ersätts med: Bekräftelse av överensstämmelse för betong ska ske enligt kapitel 10 inklusive Annex C i SS-EN 206:2013. UTFÖRANDEKRAV i AMA gäller med följande tillägg: Betongytor ska uppfylla kraven i SIS , tabell 2, klass 2A. Med ändring av vad som står i standarden ska mindre än eller lika med 5 mm tillämpas för a = 0-5 mm samt a = (5)-15 mm EBE.1171 Undergjutning och igjutning kategori A Avser fastgjutning av dubb enligt EBC EBE.121 Betonggjutning kategori A vid förbättring och reparation av bro I AMA under MATERIAL- OCH VARUKRAV, Delmaterial till betong och Cement utgår all text. Den ersätts med: Cement ska uppfylla kraven enligt Alternativ 1 eller Alternativ 2. Alternativ 1 CEM I-SR3 i SS-EN 197-1:2011 som även uppfyller kraven i SS :2006 och SS :2014. Alternativ 2 CEM II/A-V i SS-EN 197-1:2011 som även uppfyller kraven i SS :2006, SS :2014 och SS :2014. Egenskapskrav enligt SS :2006, SS :2014 och SS :2014 ska vara verifierade till nivå 1. I AMA under KONTROLL utgår första meningen i fjärde strecksatsen: "för betong för exponeringsklass XF3 används metod A i SS :2005 och för exponeringsklass XF2 metod B." Den ersätts med: för betong för exponeringsklass XF2 används metod A i SS :2005 och för exponeringsklass XF3 metod B. Följande text i AMA utgår:

16 E PLATSGJUTNA KONSTRUKTIONER 16(19) Kontroll av hållfasthet och frostbeständighet.får utföras som alternativ till provning av borrkärnor. Den ersätts med: Kontroll av hållfasthet och frostbeständighet genom att kuber gjuts och provas enligt SS-EN 206-1:2013 och SS :2015 får utföras som alternativ till provning av borrkärnor. EBE.1212 Betonggjutning kategori A vid reparation av bro Täckande betongskikt 45 mm Hållfasthetsklass C35/45 VCTekv 0,40 exponeringsklass XD3/XF4 livslängdsklass L50

17 F MURVERK 17(19) F FB FBB FBB.2 MURVERK MURVERK O D AV NATURSTEN I ANLÄGGNING MURAR AV NATURSTEN Bruksmur av natursten Stödmur i huggen sten ska återmonteras. Stenarnas ordning ska vara likt befintligt. Lutning på muren ska vara minst 1 % mot brons sidomur.

18 18(19) P PB PBB PBB.521 APPARATER, LEDNINGAR M M I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT RÖRLEDNINGAR I ANLÄGGNING RÖRLEDNINGAR I LEDNINGSGRAV Ledning av plaströr, markavloppsrör, i ledningsgrav Befintligt plaströr ska förlängas och utkast ska placeras utanför stödmurens utsida. Plaströret ska kompletteras med krök och rördel i PVC. För kalkyl ska 1,5 m nytt rör förutsättas. Diameter på befintligt rör mäts av entreprenören. Foto: Röd pil markerar befintligt utkast på vattenrör. Orange markering visar nya förlängningens dragning.

19 Y MÄRKNING, KONTROLL, DOKUMENTATION M M 19(19) Y YC YCE YCE.21 YE MÄRKNING, KONTROLL, DOKUMENTATION M M ANMÄLNINGS- OCH ANSÖKNINGSHANDLINGAR, TEKNISK DOKUMENTATION M M FÖR ANLÄGGNING UNDERLAG FÖR AR FÖR ANLÄGGNING Underlag för relationshandlingar för bro VERIFIERING AV ÖVERENSSTÄMMELSE MED KRAV PÅ PRODUKTER
