1 Kv. Gymnasiet 2, Åbyskolan, Klippans kommun. Om- och tillbyggnad av kök och matsal Ombyggnad av anslutande utemiljö 11.1 MARKBYGGNADSBESKRIVNING AMA 98 FÖRFRÅGNINGSUNDERLAG Arbetsnummer Helsingborg KUNGSGATAN HELSINGBORG

2 INNEHÅLLSFÖRTECKNING SID B FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN B/1-B/4 FLYTTNING, DEMONTERING, RIVNING, RÖJNING MM C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, C/1-C/3 LAGER I MARK MM D MARKÖVERBYGGNADER, ANLÄGGNINGS- D/1-D/7 KOMPLETTERINGAR MM F MURVERK F/1 GB KONSTRUKTIONER AV MONTERINGSFÄRDIGA ELEMENT I GB/1 ANLÄGGNINGEN L PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR MM L/1 NB KOMPLETTERINGAR AV SAKVAROR MM I ANLÄGGNING NB/1 Y MÄRKNING, PROVNING, DOKUMENTATION MM Y/1

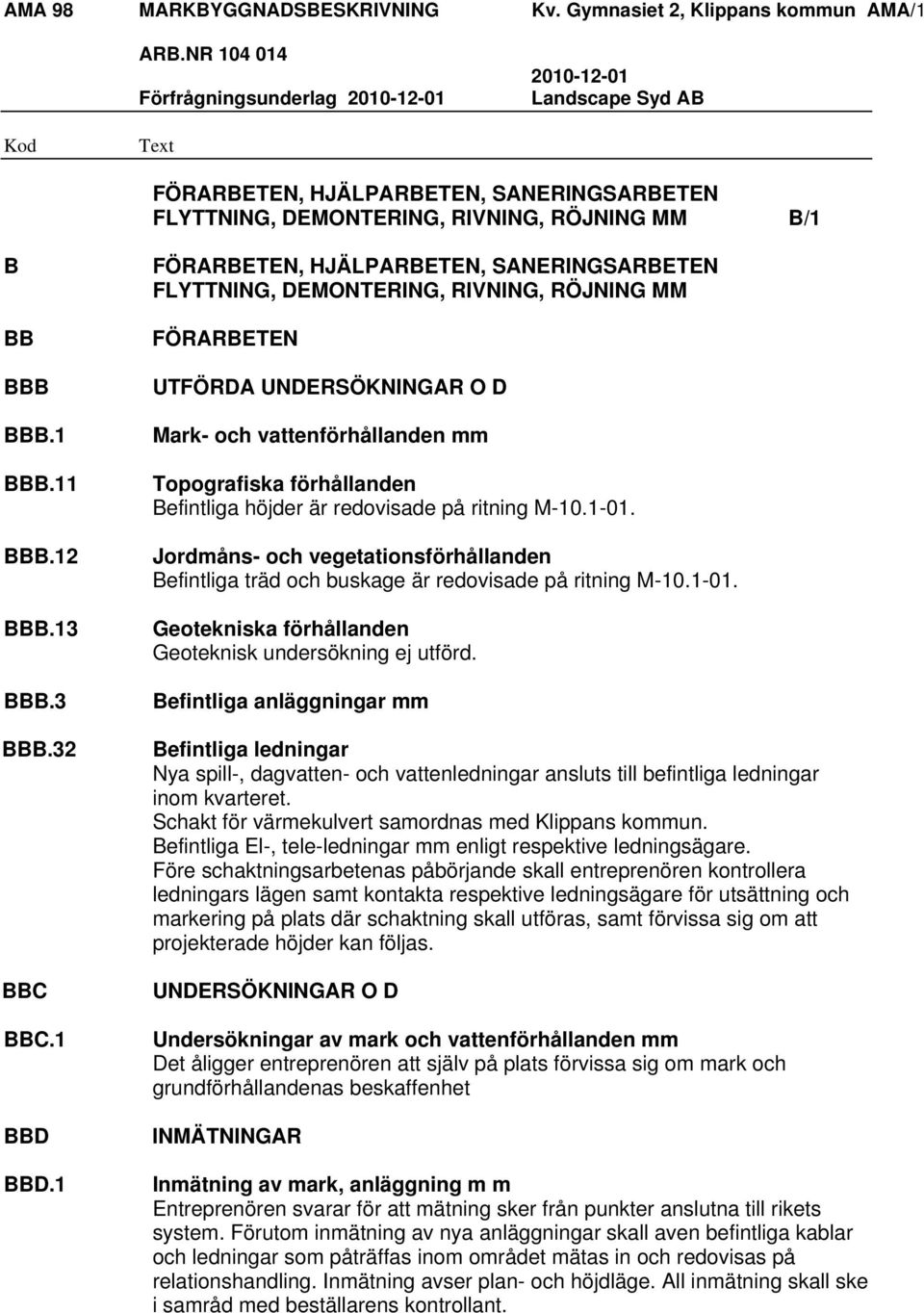

3 AMA 98 MARKBYGGNADSBESKRIVNING Kv. Gymnasiet 2, Klippans kommun AMA/1 Förfrågningsunderlag FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN FLYTTNING, DEMONTERING, RIVNING, RÖJNING MM B/1 B BB BBB BBB.1 BBB.11 BBB.12 BBB.13 BBB.3 BBB.32 BBC BBC.1 BBD BBD.1 FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN FLYTTNING, DEMONTERING, RIVNING, RÖJNING MM FÖRARBETEN UTFÖRDA UNDERSÖKNINGAR O D Mark- och vattenförhållanden mm Topografiska förhållanden Befintliga höjder är redovisade på ritning M Jordmåns- och vegetationsförhållanden Befintliga träd och buskage är redovisade på ritning M Geotekniska förhållanden Geoteknisk undersökning ej utförd. Befintliga anläggningar mm Befintliga ledningar Nya spill-, dagvatten- och vattenledningar ansluts till befintliga ledningar inom kvarteret. Schakt för värmekulvert samordnas med Klippans kommun. Befintliga El-, tele-ledningar mm enligt respektive ledningsägare. Före schaktningsarbetenas påbörjande skall entreprenören kontrollera ledningars lägen samt kontakta respektive ledningsägare för utsättning och markering på plats där schaktning skall utföras, samt förvissa sig om att projekterade höjder kan följas. UNDERSÖKNINGAR O D Undersökningar av mark och vattenförhållanden mm Det åligger entreprenören att själv på plats förvissa sig om mark och grundförhållandenas beskaffenhet INMÄTNINGAR Inmätning av mark, anläggning m m Entreprenören svarar för att mätning sker från punkter anslutna till rikets system. Förutom inmätning av nya anläggningar skall aven befintliga kablar och ledningar som påträffas inom området mätas in och redovisas på relationshandling. Inmätning avser plan- och höjdläge. All inmätning skall ske i samråd med beställarens kontrollant.

4 AMA 98 MARKBYGGNADSBESKRIVNING Kv. Gymnasiet 2, Klippans kommun AMA/2 Förfrågningsunderlag FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN FLYTTNING, DEMONTERING, RIVNING, RÖJNING MM B/2 BC BCB BCB.11 BCB.3 BCB.32 BCB.4 BCB.413 BCB.42 BCB.45 HJÄLPARBETEN, TILLFÄLLIGA ANORDNINGAR OCH ÅTGÄRDER MM HJÄLPARBETEN I ANLÄGGNINGEN Tillfällig avledning av vatten Samtliga schakter skyddas mot vatten. Entreprenör utför och bekostar all erforderlig länshållning mm. Vatten får ledas till dagvattensystem efter slamavskiljning. Tillfälliga åtgärder för skydd m m av ledning Entreprenören skall hos respektive ledningsägare göra sig underrättad om och begära markering av ledningar inom arbetsområdet. Befintliga ledningar skyddas enligt ledningsägarens föreskrifter. Ledningsägare underrättas om skada. Skada på ledning i mark skall repareras utan dröjsmål. Entreprenören utför de skydd och provisoriska upphängningar som erfordras beroende på hur schaktningsarbetena bedrivs. Schaktningsarbeten får ej påbörjas före utsättning har gjorts. Åtgärd för el- och telekablar o d i mark Tillfälliga skydd av mark, vegetation, mätpunkt m m Entreprenören skyddar vegetation, mätpunkter mm som avses bevaras inom arbetsområdet, samt avgör själv med hänsyn till sitt ansvar på vilket sätt skydd skall anordnas. Befintlig kringliggande vägar samt vegetation utmed desamma, som avses användas som transportvägar till arbetsområdet, skall skyddas av entreprenören under hela byggnadstiden Gemensam syn kommer att förrättas före och efter entreprenadtiden. Entreprenören svarar för samtliga erforderliga åtgärder som krävs för att skador ej uppstår. Skyddsinhägnad av vegetationsytor Befintliga träd innanför entreprenadgräns inplankas upp till första förgreningen. Förutom trädet i gräsyta vid befintlig handikapparkering som skall bevaras, vilken skyddas genom stängsel 1.8 meter högt med radie 2 meter runt trädet, området får ej användas för etablering, upplag etc. Avspärrning av markyta Avspärrningar placeras så att trafik eller upplag inom avspärrat område omöjliggörs. Åtgärd för mätpunkt o d Mätpunkter inom arbetsområdet skall skyddas. Om polygonpunkter berörs av arbetena skall Stadsingenjörskontoret kontaktas för beslut om ev. åtgärd.

5 AMA 98 MARKBYGGNADSBESKRIVNING Kv. Gymnasiet 2, Klippans kommun AMA/3 Förfrågningsunderlag FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN B/3 FLYTTNING, DEMONTERING, RIVNING, RÖJNING MM BCB.5 BE BEB BEB.11 BEB.18 BED BED.121 BED.15 BF BFB BFB.2 BFC Åtgärd vid skada på vegetation Skada som under entreprenadtiden uppkommer på träd och vegetation som skall bevaras, anmäls omgående till beställaren för beslut om vilka åtgärder som skall vidtas, samt om tidpunkt för utförande. Vid schakt i rotzon för träd eller buskar skall rötter sågas eller klippas av. Sårställen behandlas med Lac Balsam. Rotvattning utförs i samband med schaktningsarbeten. Öppna schakter med frilagda rötter skall täckas inom ett dygn. FLYTTNING, DEMONTERING OCH RIVNING Anbudsgivare studerar på plats omfattningen av flyttning, demontering, rivning mm som erfordras för entreprenadens genomförande. Rivning skall utföras miljöanpassat. Vad som ska demonteras, och läggas på av beställaren angiven, plats för framtida bruk, ska ske i samråd mellan entreprenören och beställaren. Entreprenören anskaffar och bekostar av berörda myndigheter godkänd deponi. FLYTTNING Flyttning av stolpe, staket, skylt m m Flaggstänger och staty flyttas enligt ritning L st befintliga skyltar vid handikapparkeringar flyttas enligt ritning L Flyttning av brunn m m Avser erfoderlig flyttning av 2 st befintliga regnvattenbrunnar. RIVNING Rivning av beläggning mm på väg, plan o d Utförs i erforderlig omfattning. Rivning av anläggningskompletteringar i mark Utförs i erforderlig omfattning. TRÄDFÄLLNING, RÖJNING MM TRÄDFÄLLNING Fällning av enstaka träd Gäller alla befintliga träd som ej skall vara kvar, där ny utemiljö anläggs. RÖJNING All markvegetationen röjs som inte skall bevaras.

6 AMA 98 MARKBYGGNADSBESKRIVNING Kv. Gymnasiet 2, Klippans kommun AMA/4 Förfrågningsunderlag FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN B/4 FLYTTNING, DEMONTERING, RIVNING, RÖJNING MM BFD BFD.1 BFD.13 BFE BFE.1 BFE.2 BFE.3 BFF BFF.1 BORTTAGNING AV STUBBAR Stubbrytning Stubbrytning inom område för sammansatt markyta och vegetationsyta Gäller röjd vegetation samt befintliga stubbar. BORTTAGNING AV MARKVEGETATION OCH JORDMÅN Borttagning av markvegetation och jordmån inom område för grundläggning och för järnväg Borttagning av markvegetation och jordmån inom område för Väg, plan o d Borttagning av markvegetation och jordmån inom område för sammansatt markyta och vegetationsyta UPPLÄGGNING OCH LAGRING AV TILLVARATAGEN MARKVEGETATION OCH JORDMÅN Uppläggning och lagring av tillvaratagen markvegetation och jordmån för vegetationsetablering Befintlig jordmån får återanvändas till gräsyta, under förutsättning att den uppfyller kraven för växtbädd typ 1 och 2.

7 AMA 98 MARKBYGGNADSBESKRIVNING Kv. Gymnasiet 2, Klippans kommun AMA/5 Förfrågningsunderlag TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK MM C/1 C CB CBB CBB.1 CBB.11 CBB.112 CBB.13 CBB.14 CBB.2 CBB.21 CBB.22 CBB.3 CBB.311 CBB.3111 CBB.32 CBB.54 TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK MM SCHAKT JORDSCHAKT Jordschakt för väg, plan o d samt vegetationsyta Jordschakt för väg, plan o d Jordschakt kategori B för väg, plan o d Överbyggnad skall vara kategori B. Sten- och blockrensning i terrass för väg, plan o d Jordschakt för vegetationsyta Överbyggnad framgår av ritning L Jordschakt för byggnad Jordschakt för grundläggning av byggnad, terrassering Jordschakt för grundläggning av byggnad, detaljschaktning Jordschakt för ledning Jordschakt för va-ledning o d All organisk jord skall grävas ur. Jordschakt för va-ledning Ledningar under husgrund, i mark fram till fettavskiljare, samt för fettavskiljare Se VA-handling nr V och V Jordschakt för el- och telekabel Elledningar från fasad till fettavskiljare och ut till entreprenadgräns EL-handling nr E Jordschakt för mur, trappa o d Mur schaktas till frostfritt djup, 1.0 meter.

8 AMA 98 MARKBYGGNADSBESKRIVNING Kv. Gymnasiet 2, Klippans kommun AMA/6 Förfrågningsunderlag TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK MM C/2 CE CEB CEB.1 CEB.11 CEB.112 CEB.1122 CEB.12 CEB.2 CEB.21 CEB.212 CEB.4 CEB.42 CEC FYLLNING, LAGER I MARK M M Entreprenören tillhandahåller erforderliga sidotagsmassor. Befintliga massor får användas under förutsättning att kraven enligt åberopade koder uppfylls. Sortering utförs och bekostas av entreprenören. Innan fyllning får ske skall beställarens godkännande av fyllnadsmassornas lämplighet ha inhämtats. All fyllning skall utföras i torrhet. Vid packning skall omgivningens vibrationskänslighet beaktas. FYLLNING FÖR VÄG, BYGGNAD, BRO MM Fyllning för väg, plan o d samt vegetationsyta Fyllning för väg, plan o d Fyllning med jord- krossmaterial för väg, plan o d Fyllning kategori B med jord- krossmaterial för väg, plan o d Fyllning för vegetationsyta Fyllning för byggnad, golv o d Fyllning för grundläggning av byggnad Fyllning med grus eller gruskrossmaterial för grundläggning av byggnad Se K-handling K Fyllning för grundläggning av bro, mur, brygga,kaj, kassun, mm Fyllning för grundläggning av mur, trappa mm FYLLNING FÖR LEDNING, MAGASIN M M Innan ledning är betryggande överfylld eller förankrad får vatten ej tillåtas stiga så högt i ledningsgrav att uppflytning av ledning riskeras. Vid fyllnads- eller packningsarbete tillses att ledningar, brunnar mm ej skadas eller rubbas. Ledningsbädd och kringfyllning för PP-rör 0-8 grus. Omfattning enligt Se VA-handling nr V och V och EL-handling nr E

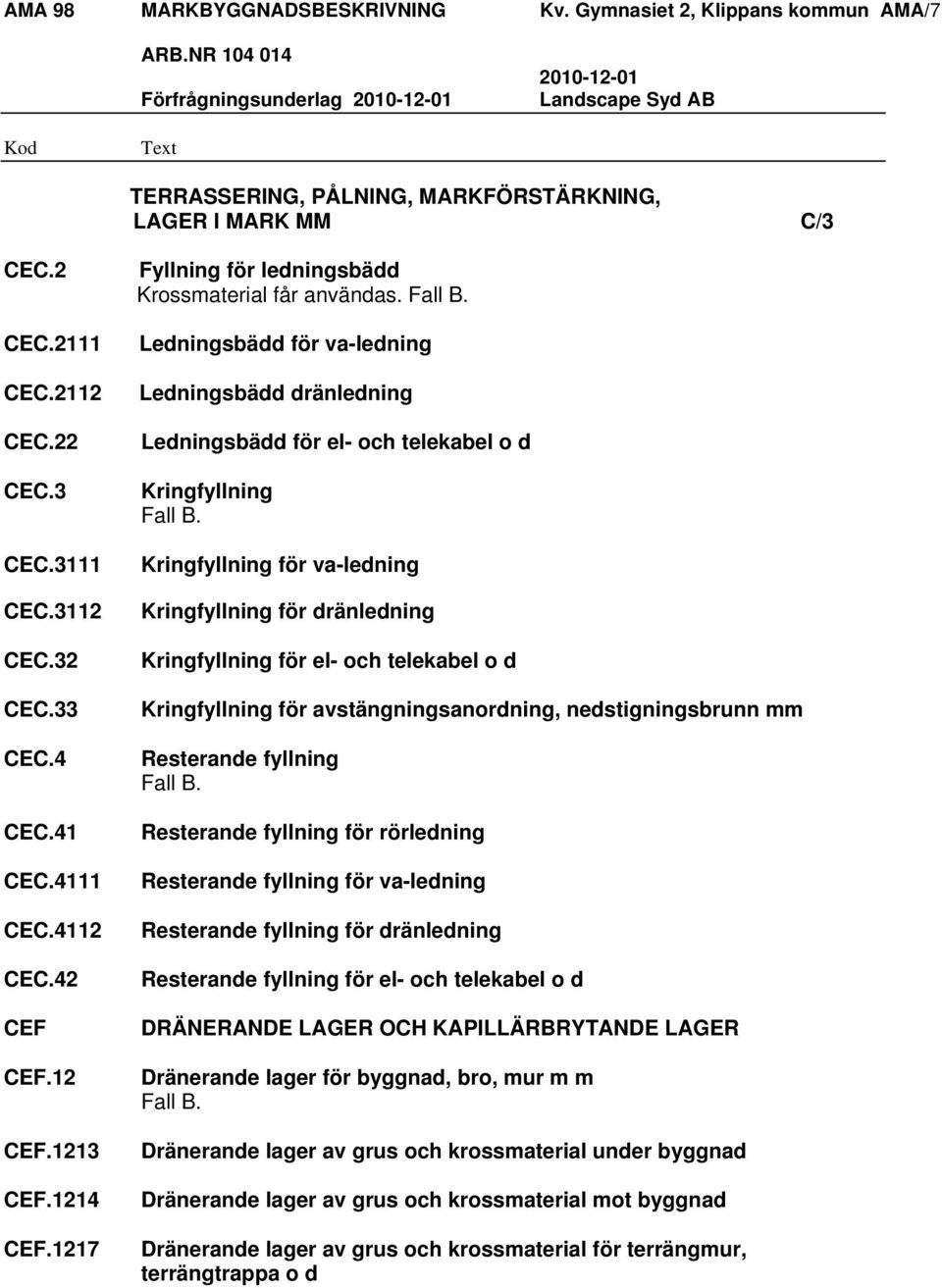

9 AMA 98 MARKBYGGNADSBESKRIVNING Kv. Gymnasiet 2, Klippans kommun AMA/7 Förfrågningsunderlag TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK MM C/3 CEC.2 CEC.2111 CEC.2112 CEC.22 CEC.3 CEC.3111 CEC.3112 CEC.32 CEC.33 CEC.4 CEC.41 CEC.4111 CEC.4112 CEC.42 CEF CEF.12 CEF.1213 CEF.1214 CEF.1217 Fyllning för ledningsbädd Krossmaterial får användas. Ledningsbädd för va-ledning Ledningsbädd dränledning Ledningsbädd för el- och telekabel o d Kringfyllning Kringfyllning för va-ledning Kringfyllning för dränledning Kringfyllning för el- och telekabel o d Kringfyllning för avstängningsanordning, nedstigningsbrunn mm Resterande fyllning Resterande fyllning för rörledning Resterande fyllning för va-ledning Resterande fyllning för dränledning Resterande fyllning för el- och telekabel o d DRÄNERANDE LAGER OCH KAPILLÄRBRYTANDE LAGER Dränerande lager för byggnad, bro, mur m m Dränerande lager av grus och krossmaterial under byggnad Dränerande lager av grus och krossmaterial mot byggnad Dränerande lager av grus och krossmaterial för terrängmur, terrängtrappa o d

10 AMA 98 MARKBYGGNADSBESKRIVNING Kv. Gymnasiet 2, Klippans kommun AMA/8 Förfrågningsunderlag MARKÖVERBYGGNADER, ANLÄGGNINGS- KOMPLETTERINGAR MM D/1 D DB DBB.1 DBB.111 DBB.116 DBB.1213 DC DCB DCB.2 DCB.21 DCB.212 DCB.3 DCB.31 DCB.312 DCC DCC.2 DCC.24 DCC.241 DCC.2411 MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR MM LAGER AV GEOTEXTIL, CELLPLAST M M Bruksklass N2. Materialskiljande lager av geotextil Materialskiljande lager av geotextil under fyllning för väg, plan o d Materialskiljande lager av geotextil under fyllning för byggnad Materialskiljande lager av geotextil kring ledningsbädd och kringfyllning i ledningsgrav i jord MARKÖVERBYGGNADER OBUNDNA ÖVERBYGGNADER FÖR VÄG, PLAN O D Förstärkningslager för väg, plan o d Förstärkningslager till överbyggnad med flexibel konstruktion och med bitumenbundet slitlager, betongmarkplattor mm Förstärkningslager kategori B till överbyggnad med flexibel konstruktion och med bitumenbundet slitlager, betongmarkplattor mm Obundet bärlager för väg, plan o d Obundet bärlager till belagda ytor Obundet bärlager kategori B till belagda ytor BITUMENBUNDNA ÖVERBYGGNADSLAGER KATEGORI FÖR VÄG, PLAN O D Bitumenbundna överbyggnadslager kategori B för väg,plan o d Bitumenbundna slitlager Slitlager av asfaltsmassa Slitlager av tät asfaltbetong (ABT) Yta makerad Asfalt, beläggs med 40 mm ABT 11 B 180

11 AMA 98 MARKBYGGNADSBESKRIVNING Kv. Gymnasiet 2, Klippans kommun AMA/9 Förfrågningsunderlag MARKÖVERBYGGNADER, ANLÄGGNINGS- KOMPLETTERINGAR MM D/2 DCG DCG.2 DCG.21 DCL DCL.1 DCL.11 MARKBELÄGGNINGAR AV GATSTEN, BETONGMARKPLATTOR, BETONGMARKSTEN, MARKTEGEL O D Beläggning av betongmarkplattor, betongmarksten o d Alla passbitar skall maskinkapas. Beläggning av betongmarkplattor PL1 Typ Siena 233 x 78 x 80 mm,, färg carbone. I halvstensförband. Fabrikat Starka eller likv. PL2 Typ Siena 350 x 117 x 100 mm,, färg carbone. I halvstensförband. Fabrikat Starka eller likv. PL3 Typ Siena 350 x 117 x 100 mm, färg carbone. I halvstensförband. Fabrikat Starka eller likv. PL4 Typ Siena sinusplatta 350 x 350 x 60 mm färg ljusgrå. En rad/ledstråk. Fabrikat Starka eller likv. PL5 Typ Siena kupolplatta 350 x 350 x 50 mm, färg ljusgrå. Fabrikat Starka eller likv. PL6 Typ Siena 233 x 78 x 80 mm, färg ljusgrå. En rad som kontrastmarkering vid ramp, Fabrikat Starka eller likv. PL7 Typ Siena 350 x 350 x 50 mm färg ljusgrå. En rad vid fasad. Fabrikat Starka eller likv. ÖVERBYGGNADER FÖR VEGETATIONSYTOR Växtbädd Växtbädd typ 1 och 2, påförd jord Terrassytan skall luckras till minst 200 mm djup. Provtagning av jord skall ske enligt AL-metoden. Resultat skall överlämnas till och godkännas av beställaren innan växtbädd får läggas ut. Jordens ph-värde skall vara 6,5. Hasselfors E jord. Planhetstolerans 20 mm. DCL.112 Växtbädd typ 2 Växtbädd vid jordterrass utförs med följande tjocklekar; 200 mm för gräsyta. 500 mm för buskage och perenner. Trädgrop 1000 mm x 1000 mm, schaktdjup 1000 mm.trädgrop skall förses med dräneringsledning diam för bevattning. Dränledning läggs i slinga runt trädklump och dragés upp till överyta och proppas med dexel. Plantolerans 20 mm. DCL.2 DCL.22 Förberedelser för sådd, plantering mm Kalkning Enl. punk DCL.11 skall PH värdet vara 6.5 om så inte är fallet använder dolomit kalk för att uppnå rätt PH värde

12 AMA 98 MARKBYGGNADSBESKRIVNING Kv. Gymnasiet 2, Klippans kommun AMA/10 Förfrågningsunderlag MARKÖVERBYGGNADER, ANLÄGGNINGS- KOMPLETTERINGAR MM D/3 STÖD OCH SKYDD FÖR VÄXTER DCL.23 DCL.25 DD DDB DDB.1 DDB.111 DDB.2 DDC DDC.11 DDC.212 DDC.213 ritn. M3 DDD DDD.1 DDD.11 DDD.14 Gödsling Gödsling för gräs- och planteringsytor skall utföras med 10 kg fullgödselmedel per 100 m² som nedbrukas. Avjämning mm av växtbädd Avser samtliga växtbäddar. VEGETATIONSYTOR, SÅDD OCH PLANTERING MM SÅDD, PLANTERING MM Sådd och torvläggning Sådd av gräs Gräsfrö skall vara Weibulls Bas 4.0 kg/ 100 m2. Efter sådd myllas frö ned, sådd yta vältas med 100 kg gallervält. Plantering av plantskoleväxter Specifikation och växtkvalitet framgår av ritning M4. Entreprenören skall anmäla till beställaren i god tid före leverans så att kontroll av växtmaterial kan utföras vid avlastning. STÖD OCH SKYDD FÖR VÄXTER Stöd för stamträd Föreslaget träd som ej står i hårdgjord yta skall bindas upp enligt principritning DDC Trädet och stöden binds ihop med elastisk uppbindning. Markgaller Typ Arbottura kvadratisk, varmförzinkad stål. Fabrikat Smekab eller likvärdigt. Stamskydd Typ Arbottura (a), varmförzinkad stål. Fabrikat Smekab eller likvärdigt. Enligt FÄRDIGSTÄLLANDESKÖTSEL Färdigställandeskötsel av träd, buskar mm Luckring, mekanisk ogräsbekämpning kring träd, buskar mm Vattning av träd, buskar mm Bevattning skall utföras om risk för bestående torkskador föreligger. Bevattning skall utföras i sådan omfattning att jorden genomfuktas ner till rådande torkfront med giver om minst 18 mm per vecka.

13 AMA 98 MARKBYGGNADSBESKRIVNING Kv. Gymnasiet 2, Klippans kommun AMA/11 Förfrågningsunderlag MARKÖVERBYGGNADER, ANLÄGGNINGS- KOMPLETTERINGAR MM D/4 DDD.2 DDD.21 DDD.24 DDD.25 DE DEC DEC.1 DEC.11 DEC.2 DEC.21 DEE DEE.1 DEE.11 DEE.111 DEF DEF.3 DEF.33 Färdigställandeskötsel av gräsyta Gräsklippning, slåtter av gräsyta Gräsklippning skall utföras så att gräsets medelhöjd hålls på nivå 5-7 cm under hela säsongen. Vattning av gräsyta Se DDD.14 Kanthuggning av gräsyta Runt plattyta som angränsar till gräsyta utförs kanthuggning 2 ggr per växtsäsong. ANLÄGGNINGSKOMPLETTERINGAR KANTSTÖD Kantstöd av granit Kantstöd av granit, satta i grus med motstöd av grus Råkantsten utan fas, RV6, fabrikat Bohus gatsten och kantsten eller likvärdig. Kantstöd av betong Kantstöd av betong satta i grus med motstöd av grus Typ gatkantsten rak och i radier Fabrikat Nordform eller likvärdig. VÄG- OCH YTMARKERINGAR Väg- och ytmarkeringar med markeringsmassa Extruderad markeringsmassa Extruderad markeringsmassa på trafikyta Linjerna målas med vit trafiklinjemassa typ thermoplast bredd 100 mm. FÖRTILLVERKADE FUNDAMENT, STOLPAR, SKYLTAR MM Fundament för elstolpe mm Fundament för elstolpe e.d för ljusarmatur Fundament för belysning skall monteras och riktas Omfattning enligt M ritning

14 AMA 98 MARKBYGGNADSBESKRIVNING Kv. Gymnasiet 2, Klippans kommun AMA/12 Förfrågningsunderlag MARKÖVERBYGGNADER, ANLÄGGNINGS- KOMPLETTERINGAR MM D/5 DEK DEK.1 DEK.12 DEK.4 DEK.5 DEK.6 DEN DEN.11 DEN.12 DG DGB FASTA UTRUSTNINGAR OCH UTSMYCKNINGAR I MARK Parkmöbler Bänkar Enligt ritning L Pergola, spaljé m m Enligt ritning L Papperskorgar, askkoppar m m Enligt ritning L Cykelställ e d Enligt ritning L KABELSKYDD I ANLÄGGNING Markentreprenören tillhandahåller märkband och kabelskydd samt svarar för schakt, förläggning av skydd och märkband samt återfyllning. Omfattning enligt EL-handling nr E Kabelskydd av plastprofiler Fundament för belysning skall monteras och riktas Kabelskydd av plaströr Kabelrör SNR 50 mm, E ÅTERSTÄLLNINGSARBETEN ÅTERSTÄLLNINGSARBETEN I MARK All, av arbetena berörd mark skall där ej annat utförande anges återställas. Till så nära ursprungligt skick som praktiskt är möjligt. Överblivna massor forslas bort, till av E anskaffad tipp. Provisoriska vägar och planer tas bort. Efterjustering som erfordras på grund av sättningar m m utförs. Samtliga anläggningsdelar som skadas återställs. DGB.1 Återställande av väg, plan o d. DGB.6 DGB.11 DGB.15 DGB.3 Återställande av anläggningskompletteringar. Återställande av väg, plan o d med bitumenbundet slitlager. Återställande av väg, plan o d med beläggning av betongmarkplattor, betongmarksten od. Återställande av vegetationsyta.

15 AMA 98 MARKBYGGNADSBESKRIVNING Kv. Gymnasiet 2, Klippans kommun AMA/13 Förfrågningsunderlag MARKÖVERBYGGNADER, ANLÄGGNINGS- KOMPLETTERINGAR MM D/6 DGB.61 DGB.7 DH DHB DHB.3 Återställande av kantstöd. Avslutande av täkt, sidotag och tipp. SKÖTSEL AV MARKANLÄGGNING SKÖTSEL AV MARKANLÄGGNING UNDER GARANTITIDEN Skötsel av vegetationsytor mm under garantitiden Entreprenören skall utföra underhåll av anläggningen under garantitiden, 2 år efter godkänd slutbesiktning enligt AF. Kontrollplan med avrapporteringssystem skall upprättas. Anläggningen skall uppvisa ett vårdat intryck under garantitiden. Kemiska bekämpningsmedel får ej användas. -Städning skall utföras 2 gång per säsong (vår- och höststädning). Gräsytor skall räfsas varvid löv, döda växtdelar, sten och främmande föremål skall tas bort. På planteringsyta skall utföras krattning över hela ytan. Ojämnheter i ytan jämnas i samband med krattningen. Städad yta skall vara fri från papper och främmande föremål. -Gödsling skall utföras 3 gånger per säsong. Gräs- och planteringsyta skall gödslas med10 kg fullgödselmedel / 100 m² fördelat på tre givor. -Gräsklippning skall utföras så ofta att gräsets medelhöjd hålles på nivå 5-7 cm under hela säsongen. -Mekanisk ogräsbehandling skall utföras 5 gånger från maj sep / säsong. Planteringsyta skall skyfflas till minst 50 mm djup. Hela ytan skall vara fri från ogräs och främmande föremål. Kring rot och växtdelar skall utföras handrensning. Kantskärning av planteringsytor runt träd skall utföras. -Bevattning skall utföras om risk för bestående torkskador föreligger. Bevattning skall utföras i sådan omfattning att jorden genomfuktas ner till rådande torkfront med givor om minst 18 mm per vecka. Större vattenmängd än att vattnet efter hand hinner sjunka eller om erosionsskador uppstår, får inte tillföras. Bevattningsdosen rättas efter markens vattenkapacitet. Som regel gäller att vattentillgången (nederbörd eller bevattning) under vegetationsperiod och vecka skall vara 18 mm. Bevattning skall inte ske under dagtid med starkt solsken. Spridare och slangar skall placeras på ett sådant sätt att hinder och skador inte uppstår eller att icke avsedda ytor och byggnader begjuts med vatten. Entreprenören skall bekosta all utrustning för bevattning. Byggherre tillhandahåller vatten. I de fall där växtmaterialet har dött, skall dessa bytas ut, görs på hösten eller våren.

16 AMA 98 MARKBYGGNADSBESKRIVNING Kv. Gymnasiet 2, Klippans kommun AMA/14 Förfrågningsunderlag MARKÖVERBYGGNADER, ANLÄGGNINGS- KOMPLETTERINGAR MM D/7 DHB.312 DHB.313 DHB.314 Skötsel av träd under garantitiden Fackmässig uppbyggnadsbeskärning utförs, renskärs från döda och Brutna grenar, störar kontrolleras varvid skadade delar ersätts med nytt. Utförs en gång per år. I de fall där växtmaterialet har dött, skall dessa bytas ut, görs på hösten eller våren. Trädbindning och trädstöd kontrolleras kontinuerligt och justeras eller bytes ut vid behov. Skötsel av buskar under garantitiden Endast beskärning av brutna/intorkade skott eller grenar skall utföras. Skötsel av klippt häck under garantitiden Häckarna klipps 2 ggr/år i juni och september. Sluthöjd 120 cm. OBS! häckplantorna får ej klippas på höjden innan sluthöjden är uppnådd.

17 AMA 98 MARKBYGGNADSBESKRIVNING Kv. Gymnasiet 2, Klippans kommun AMA/15 Förfrågningsunderlag MURVERK F/1 F FC FCF MURVERK MURVERK AV MURSTEN OCH MURBLOCK I ANLÄGGNING MURVERK AV LÄTTKLINKERBETONG I ANLÄGGNING Enligt detalj ritning L

18 AMA 98 MARKBYGGNADSBESKRIVNING Kv. Gymnasiet 2, Klippans kommun AMA/16 Förfrågningsunderlag KONSTRUKTIONER AV MONTERINGSFÄRDIGA ELEMENT I ANLÄGGNINGEN GB/1 GB GBC KONSTRUKTIONER AV MONTERINGSFÄRDIGA ELEMENT I ANLÄGGNINGEN KONSTRUKTIONER AV BETONGELEMENT I ANLÄGGNINGEN GBC.2572 Trappa av blocksteg av betong Enligt detalj, Trappa och Ramp, ritning L

19 AMA 98 MARKBYGGNADSBESKRIVNING Kv. Gymnasiet 2, Klippans kommun AMA/17 Förfrågningsunderlag PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, L/1 SKYDDSIMPREGNERINGAR MM L LB LC PUTS, MÅLNING, SKYDDSBELÄGGNINGAR, SKYDDSIMPREGNERINGAR MM PUTS MÅLNING M M

20 AMA 98 MARKBYGGNADSBESKRIVNING Kv. Gymnasiet 2, Klippans kommun AMA/18 Förfrågningsunderlag KOMPLETTERINGAR AV SAKVAROR MM I ANLÄGGNING NB/1 NB NBD KOMPLETTERINGAR AV SAKVAROR MM I ANLÄGGNING GRINDAR, BOMMAR OD I ANLÄGGNING Enligt detalj, Princip Mur och Grind, ritning L

21 AMA 98 MARKBYGGNADSBESKRIVNING Kv. Gymnasiet 2, Klippans kommun AMA/19 Förfrågningsunderlag MÄRKNING, PROVNING, DOKUMENTATION MM Y/1 Y YC YCD YCD.1 YCD.12 MÄRKNING, PROVNING, DOKUMENTATION M M ANMÄLNINGS- OCH ANSÖKNINGSHANDLINGAR, TEKNISK DOKUMENTATION M M FÖR ANLÄGGNING RELATIONSHANDLING FÖR ANLÄGGNING Relationshandling för väg, plan, vegetationsyta, rörledning m m Relationshandling för rörledningssystem YCE YCE.11 YCE.12 UNDERLAG FÖR RELATIONSHANDLINGAR FÖR ANLÄGGNING Underlag överlämnas till beställaren för upprättande av slutliga relationshandlingar senast 1 vecka före slutbesiktning. Underlag för relationshandlingar för väg, plan od samt vegetationsyta Underlag för relationshandlingar för rörledningssystem
