Haparanda stad Ombyggnad Östra Kyrkogatan Förfrågningsunderlag

Transkript

1 Haparanda stad Ombyggnad Östra Kyrkogatan Förfrågningsunderlag Innehållsförteckning Kompletterings-PM nr 1, dat , Formulär till anbud Förfrågningsunderlag, dat rev Ritningar JBC AB L1, -V1, -V2, -B1 3 sid 1 sid 41 sid Kalix JBC AB / Jan Björkman Jan Björkman Consulting AB

2 2 KOMPLETTERINGS PM NR 1 till förfrågningsunderlag dat , rev , för att på totalentreprenad utföra ombyggnad av Östra Kyrkogatan i Haparanda. Administrativa föreskrifter ändras enligt följande: AFA.121 AFA.122 AFB.32 AFB.52 Beställarens ombud under anbudstiden Förfrågningar om entreprenaden under anbudstiden skall ställas till Robert Ekholm, tel, robert.ekholm@haparanda.se Beställarens kontaktman för visning av arbetsområdet Se AFA.121. Anbudstidens utgång Anbud skall vara beställaren tillhanda senast Värderingsgrunder vid prövning av anbud Vid utvärdering av anbud kommer beställaren att tillämpa en värdering som relateras till summan av de tre värdefaktorerna x för varje värdefaktor åsatt betyg Värdefaktorernas relativa betydelse Vikt 1 Pris och övriga affärsvillkor 70% 2 Företagets erfarenhet och referenser 10% 3 Styrsystem för miljö och kvalitetsfrågor 20% Bedömningsgrunder under resp värdefaktor: 1 Kort beskrivning av ert företag, dess relevanta erfarenheter under de senaste fem åren, referenslista. 2 Styrsystem för miljö och kvalitetsfrågor som kan vara företagspolicy. Inarbetade system för utvärdering av erfarenhetsmässigt besvärliga delar av projektet, dokumenterade miljö och/eller kvalitetssystem. Bl a kan era tillämpade rutiner för successiv avrapportering till beställaren liksom rutiner för kunskapsöverföring vid överlämnandet vara värdefulla att beskriva. 3 Förutom anbudspriset kan diverse tillämpade affärsvillkor beskrivas. Betyg Beställaren har för detta projekt valt en betygskala enl följande. Betygskala Bästa möjliga Över genomsnittet Genomsnittet Under genomsnittet Acceptabelt 5 p 4p 3p 2p 1p

3 3 AFD.26 Varor Överblivna jord- och bergmassor tillfaller beställaren och transporteras till och tippas på av beställaren anvisad sidotipp inom 10 km, se CFC.1 Tillvarataget material som demonterade belysningsstolpar med fundament tillfaller beställaren och transporteras till kommunens förråd och upplägges på anvisad plats. Övrigt tillvarataget och överblivet material tillfaller entreprenören. Tippningar skall ske till av beställaren anvisade mått och höjder. Handhavande, borttransport och tippning av tillvarataget material och överblivna massor utföres på entreprenörens bekostnad. AFD.42 Igångsättningstid Arbetena skall kunna påbörjas senast v 32, AFD.43 Deltider Samtliga arbeten förutom asfaltbeläggningar och gräsytor skall vara klara för ibruktagande senast Vinterväghållning efter utföres genom kommunens försorg. AFD.44 Färdigställandetider Kontraktsarbetena skall vara klara och tillgängliga för slutbesiktning senast Mängdförteckning, reglerbara mängder ändras enligt följande: Kod Arbetsslag Enhet Mängd DEN.12 Kabelskydd av plaströr För Optokabel, inkl signalkabel, markeringsband märkt Optokabel m 480 Brunn för Optokabel st 2 Byggnadsbeskrivning ändras enligt följande: BED.1 DCB.212 Rivning av anläggning Sista stycket ändras enligt följande: Armatur transporteras ej till kommunens förråd, utan flyttas från bef stolpe till ny stolpe. Förstärkningslager kategori B till överbyggnad med flexibel konstruktion och med bitumenbundet slitlager, betongmarkplattor mm Utföres av OKTO-granulat, hyttsand 0-8 mm, och får ej innehålla främmande material tex tegel, lera, koksslagg etc. Finkornshalten 0,074/16 ska vara mindre än 16%.

4 4 DEN.12 Kabelskydd av plaströr Utf för elledning i hårdgjorda ytor. Typ Uponor E , d=50 gul Utf för optokakel, typ Uponor E , d= 50, grön. Ovan rör för optokabel förlägges signalkabel längs hela sträckan. 2 st kopplingsbrunnar, typ Uponor E , utf i vardera ände av kanalisationen. Kanalisationen förlägges på terrass för förstärkningslager närmast gräsyta Omf enligt reglerbara mängder, planläge enligt anvisningar vid byggandet. YCD.12 Relationshandlingar för rörledningssystem Texten kompletteras med: Relationshandlingar utföres även för kabelskyddsrör, optokabel. ELANLÄGGNING I anbudet skall kostnader för projektering och utförande av komplett elanläggning för yttre belysning enl nedanstående ingå. Belysningsstolpars placering och antal enl planritning. C-avstånd= ca 35 m. Belysningsstolpe E , galvaniserad, h= 7 m, armlängd = 1 m. 19 st. Fundament E Ny kabel längs hela sträckan, ALU kabel, SE-NIXE-AR, E Armatur flyttas från bef stolpe till ny stolpe. Dokumentation över ledningars planläge skall upprättas. I markbeskrivning åberopade punkter CBB.32, CBB.55, CEB.53, CEC.22, CEC.32, DEF.33 och DEN.12 skall beaktas. Till anbudet skall bifogas beskrivning över elanläggningen. Kalix / JBC AB/ Jan Björkman

5 5 Formulär till anbud ändras enligt följande: HAPARANDA STAD HAPARANDA ANBUD AVSEENDE OMBYGGNAD AV ÖSTRA KYRKOGATAN I HAPARANDA. Härmed erbjuder vi oss att för Haparanda Stad i full överensstämmelse med tillhandahållet förfrågningsunderlag, daterat , rev , och kompletterings -PM.nr 1. utföra rubricerade för en kostnad vid Totalentreprenad av sammanlagt (...)kronor. Anbudssumman fördelar sig enligt följande: Va-ledningar. Kronor Gata Kronor. Yttre belysning... Kronor Anläggning för optokabel.. Kronor. Beloppen avser fast pris utan indexreglering och innefattar inte lagstadgad mervärdesskatt. Som underentreprenör för...avser vi anlita... Till anbud bifogas: Uppgifter enl AFB.52. Beskrivning över erbjuden elanläggning. Till kvalitets- och miljösamordnare för entreprenaden kommer att utses.. Då tilllägg och avdrag vid ändringar skall beräknas enl AB 92 kap 6 paragraf 7 skall följande procentsatser för entreprenörarvodet gälla: 12 % för kap % för kap % för kap Förslag till a -prislista, tidsplan och företagsuppgift insändes inom tre dagar efter begäran. Vi erbjuder erföljande säkerhet:.... Detta anbud är från vår sida bindande t o m...(sex månader efter anbudstidens utgång). Förfrågningar beträffande anbudet besvaras av...tel

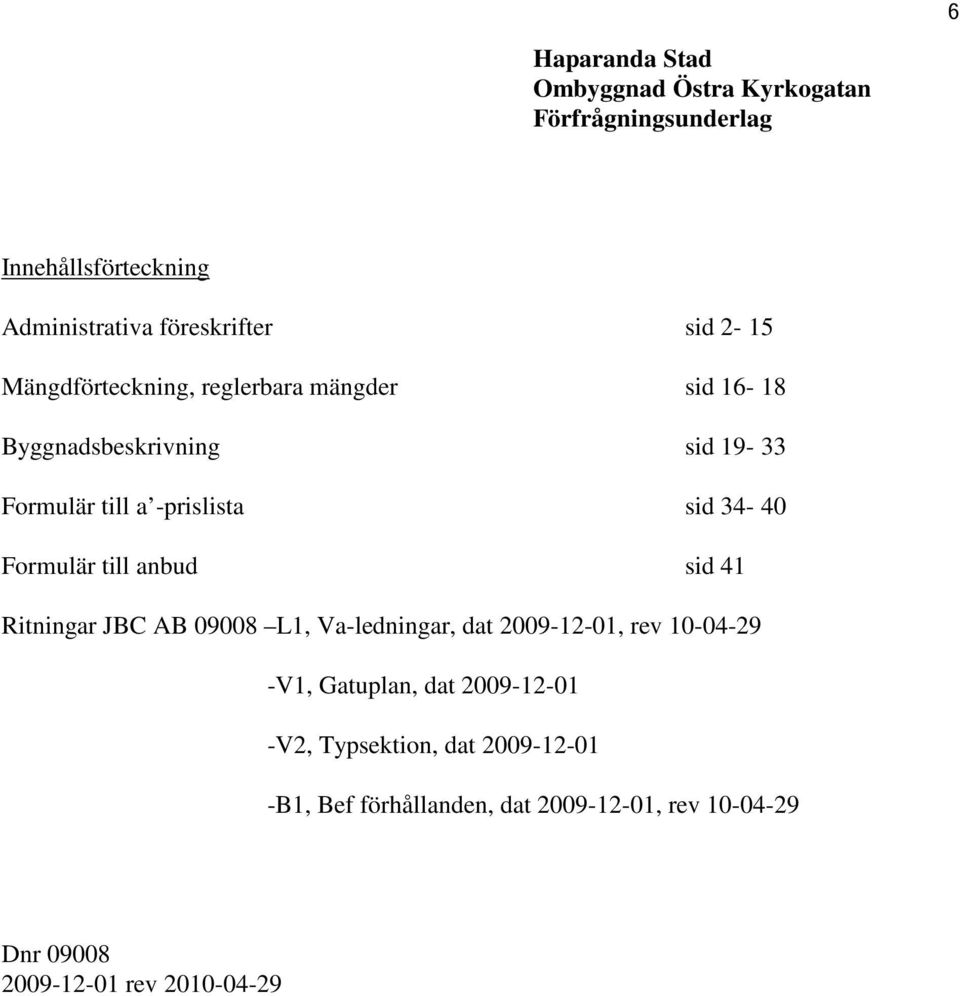

6 6 Haparanda Stad Ombyggnad Östra Kyrkogatan Förfrågningsunderlag Innehållsförteckning Administrativa föreskrifter sid 2-15 Mängdförteckning, reglerbara mängder sid Byggnadsbeskrivning sid Formulär till a -prislista sid Formulär till anbud sid 41 Ritningar JBC AB L1, Va-ledningar, dat , rev V1, Gatuplan, dat V2, Typsektion, dat B1, Bef förhållanden, dat , rev Dnr rev

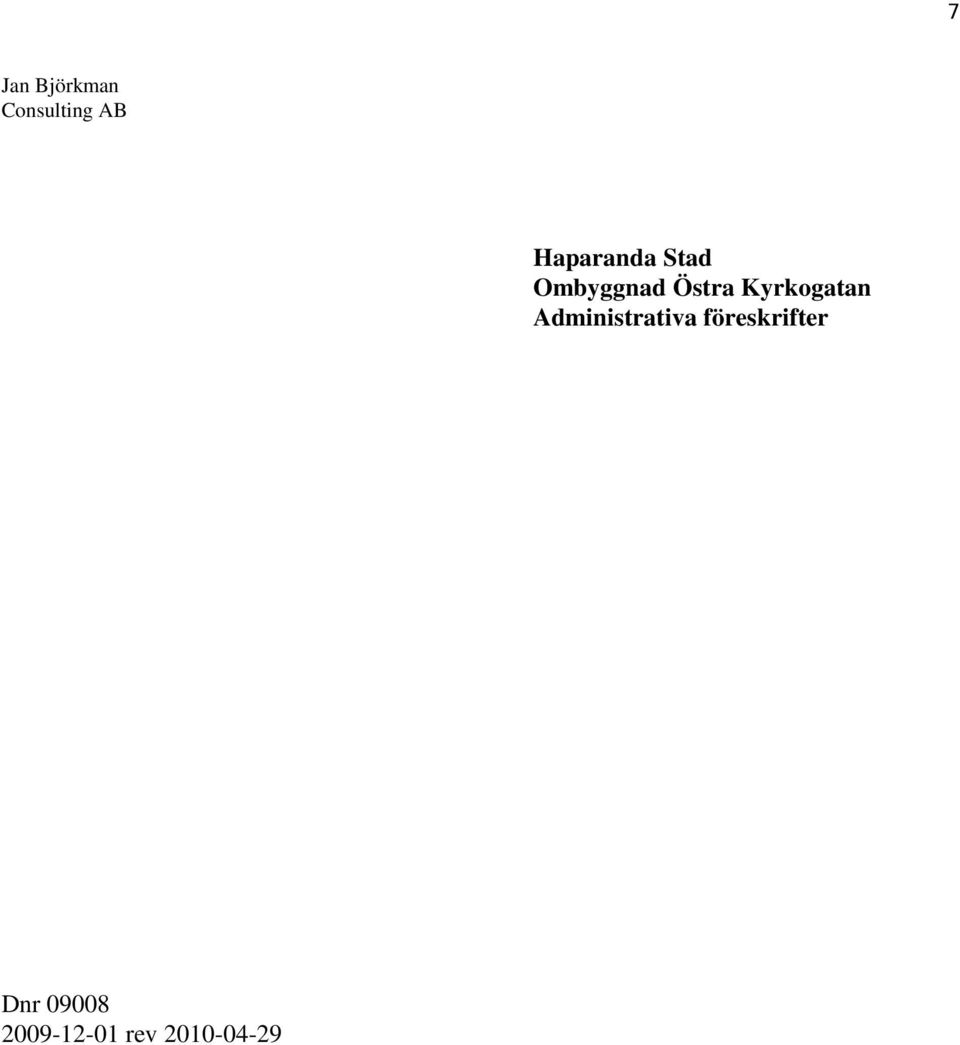

7 7 Jan Björkman Consulting AB Haparanda Stad Ombyggnad Östra Kyrkogatan Administrativa föreskrifter Dnr rev

8 8 AF ADMINISTRATIVA FÖRESKRIFTER Dessa föreskrifter ansluter till AF AMA 98. Föreskrivna ändringar av AB 92 har förtecknats under AFD.11. Dessa ändringar kommer även att införas i kontraktet. AFA AFA.1 ALLMÄN ORIENTERING Personuppgifter AFA.12 Beställare Beställare är Haparanda Stad, Haparanda. AFA.121 Beställarens ombud under anbudstiden Förfrågningar om entreprenaden under anbudstiden skall ställas till: Martin Danell, tel AFA.122 Beställarens kontaktman för visning av arbetsområdet AFA.13 Projektör Martin Danell, tel Jan Björkman Consulting AB, Kalix, tel AFA.151 Nätägare - va Haparanda Stad, gatukontoret, AFA.152 Nätägare- värme Haparanda Värmeverk AB, AFA.155 Nätägare- el Vattenfall. AFA.156 Nätägare- tele Telia AFA.2 Orientering om objektet AFA.21 Översiktlig information om objektet Arbetet omfattar utförande av ombyggnad av Östra Kyrkogatan inom på ritning angivet arbetsområde.

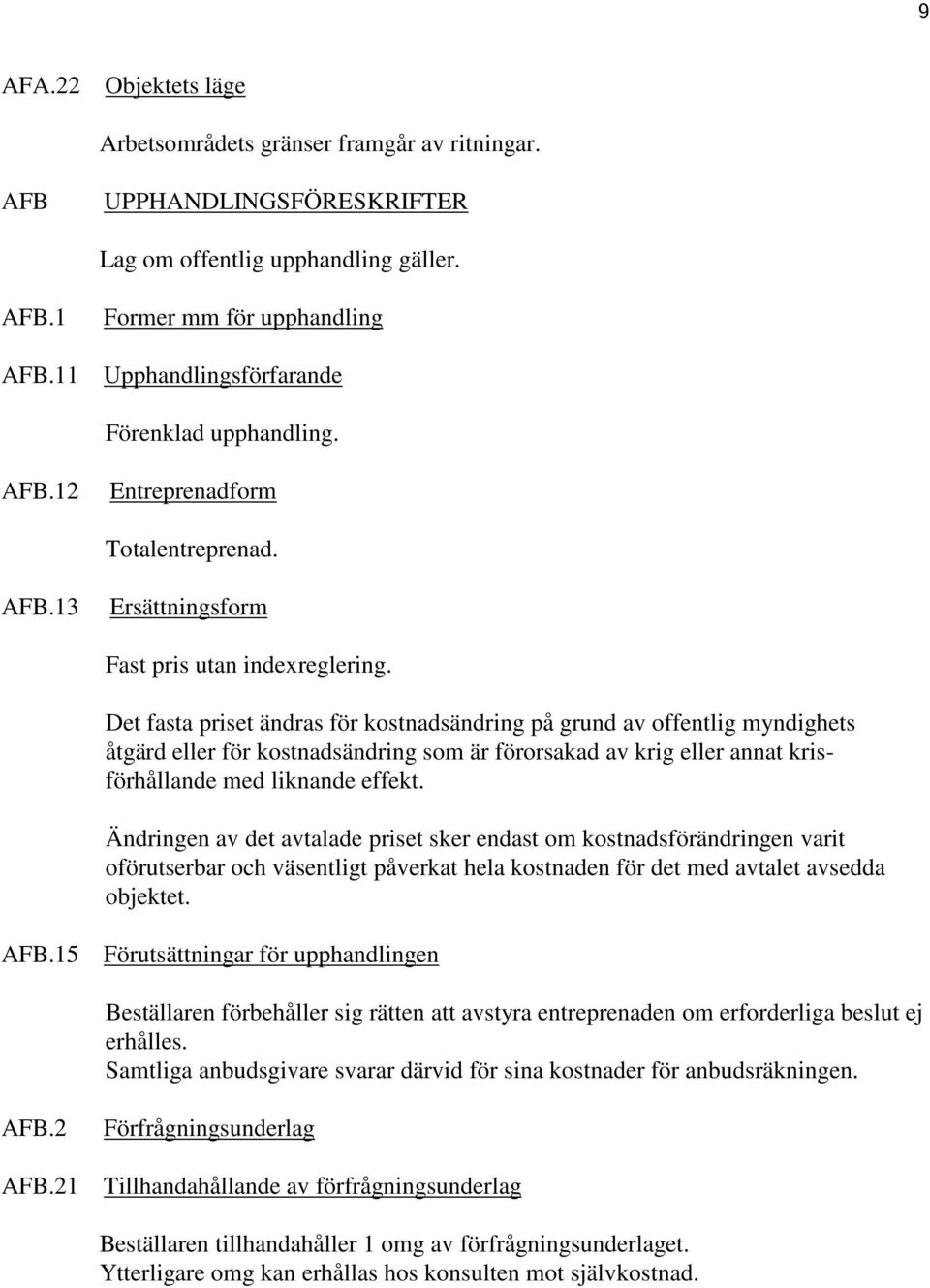

9 9 AFA.22 Objektets läge Arbetsområdets gränser framgår av ritningar. AFB UPPHANDLINGSFÖRESKRIFTER Lag om offentlig upphandling gäller. AFB.1 AFB.11 Former mm för upphandling Upphandlingsförfarande Förenklad upphandling. AFB.12 Entreprenadform Totalentreprenad. AFB.13 Ersättningsform Fast pris utan indexreglering. Det fasta priset ändras för kostnadsändring på grund av offentlig myndighets åtgärd eller för kostnadsändring som är förorsakad av krig eller annat krisförhållande med liknande effekt. Ändringen av det avtalade priset sker endast om kostnadsförändringen varit oförutserbar och väsentligt påverkat hela kostnaden för det med avtalet avsedda objektet. AFB.15 Förutsättningar för upphandlingen Beställaren förbehåller sig rätten att avstyra entreprenaden om erforderliga beslut ej erhålles. Samtliga anbudsgivare svarar därvid för sina kostnader för anbudsräkningen. AFB.2 AFB.21 Förfrågningsunderlag Tillhandahållande av förfrågningsunderlag Beställaren tillhandahåller 1 omg av förfrågningsunderlaget. Ytterligare omg kan erhållas hos konsulten mot självkostnad.

10 10 AFB.22 Förteckning över förfrågningsunderlag Förfrågningsunderlaget består av följande handlingar: 01 KONTRAKT.1 Kontrakt kommer att utgöras av blivande beställningsskrivelse enl AFD ALLMÄNNA BESTÄMMELSER.1 ABT 94, bifogas ej..2 AB 92, bifogas ej. 05 SÄRSKILDA ERSÄTTNINGS OCH MÄTNINGSBESTÄMMELSER.1 Ändringar av MER 2002 Anläggning, Mät- och ersättningsregleranläggningsarbeten. Redovisas under AFD.11. Dessa ändringar gäller före MER 2002 Anläggning, vilket kommer att införas i kontraktet..2 MER 2002 Anläggning, Mät- och ersättningsregler- anläggningsarbeten, bifogas ej. 08 ADMINISTRATIVA FÖRESKRIFTER.1 Administrativa föreskrifter upprättade av JBC AB, dat MÄNGDFÖRTECKNINGAR.1 Förteckning över reglerbara mängder upprättade av JBC AB, dat BESKRIVNINGAR.1 Byggnadsbeskrivning upprättad av JBC AB, dat rev RITNINGAR.1 Ritn JBC AB L1, -V1, -V2, -B1, dat Ritn -L1 och B1 rev ÖVRIGA HANDLINGAR.1 Formulär till a -prislista..2 Formulär till anbud. AFB.23 Kompletterande förfrågningsunderlag Finner anbudsräknare att förfrågningsunderlaget i något avseende är oklart, skall härav föranledd förfrågan framställas till beställarens ombud under anbudstiden, se AFA.121, senast 4 dagar före anbudstidens utgång. Endast skriftligt kompletterande uppgift lämnad av beställarens ombud är bindande för både beställaren och anbudsgivaren. AFB.24 Återställande av förfrågningsunderlag Expeditionsavgift återbetalas ej.

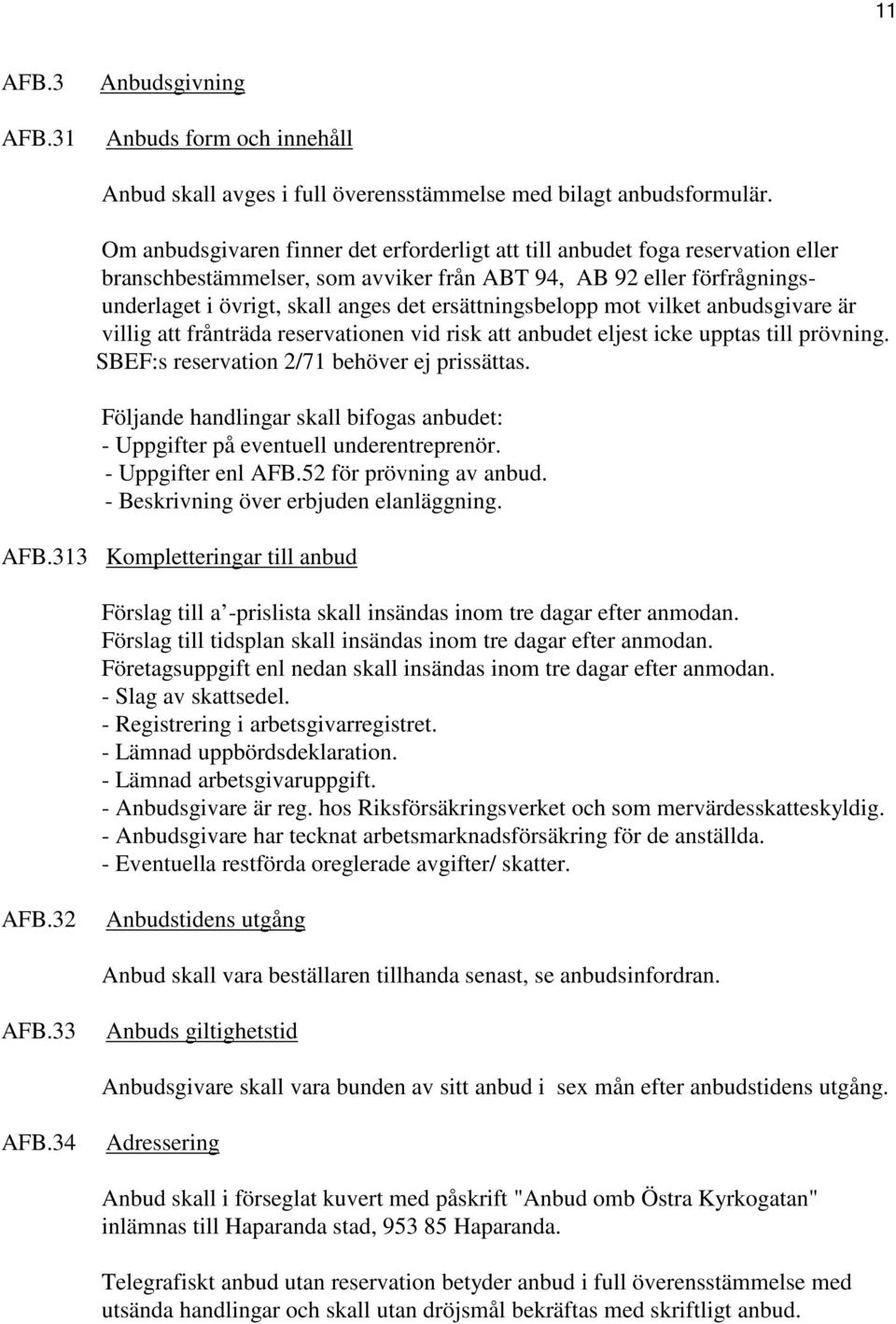

11 11 AFB.3 AFB.31 Anbudsgivning Anbuds form och innehåll Anbud skall avges i full överensstämmelse med bilagt anbudsformulär. Om anbudsgivaren finner det erforderligt att till anbudet foga reservation eller branschbestämmelser, som avviker från ABT 94, AB 92 eller förfrågningsunderlaget i övrigt, skall anges det ersättningsbelopp mot vilket anbudsgivare är villig att frånträda reservationen vid risk att anbudet eljest icke upptas till prövning. SBEF:s reservation 2/71 behöver ej prissättas. Följande handlingar skall bifogas anbudet: - Uppgifter på eventuell underentreprenör. - Uppgifter enl AFB.52 för prövning av anbud. - Beskrivning över erbjuden elanläggning. AFB.313 Kompletteringar till anbud Förslag till a -prislista skall insändas inom tre dagar efter anmodan. Förslag till tidsplan skall insändas inom tre dagar efter anmodan. Företagsuppgift enl nedan skall insändas inom tre dagar efter anmodan. - Slag av skattsedel. - Registrering i arbetsgivarregistret. - Lämnad uppbördsdeklaration. - Lämnad arbetsgivaruppgift. - Anbudsgivare är reg. hos Riksförsäkringsverket och som mervärdesskatteskyldig. - Anbudsgivare har tecknat arbetsmarknadsförsäkring för de anställda. - Eventuella restförda oreglerade avgifter/ skatter. AFB.32 Anbudstidens utgång Anbud skall vara beställaren tillhanda senast, se anbudsinfordran. AFB.33 Anbuds giltighetstid Anbudsgivare skall vara bunden av sitt anbud i sex mån efter anbudstidens utgång. AFB.34 Adressering Anbud skall i förseglat kuvert med påskrift "Anbud omb Östra Kyrkogatan" inlämnas till Haparanda stad, Haparanda. Telegrafiskt anbud utan reservation betyder anbud i full överensstämmelse med utsända handlingar och skall utan dröjsmål bekräftas med skriftligt anbud.

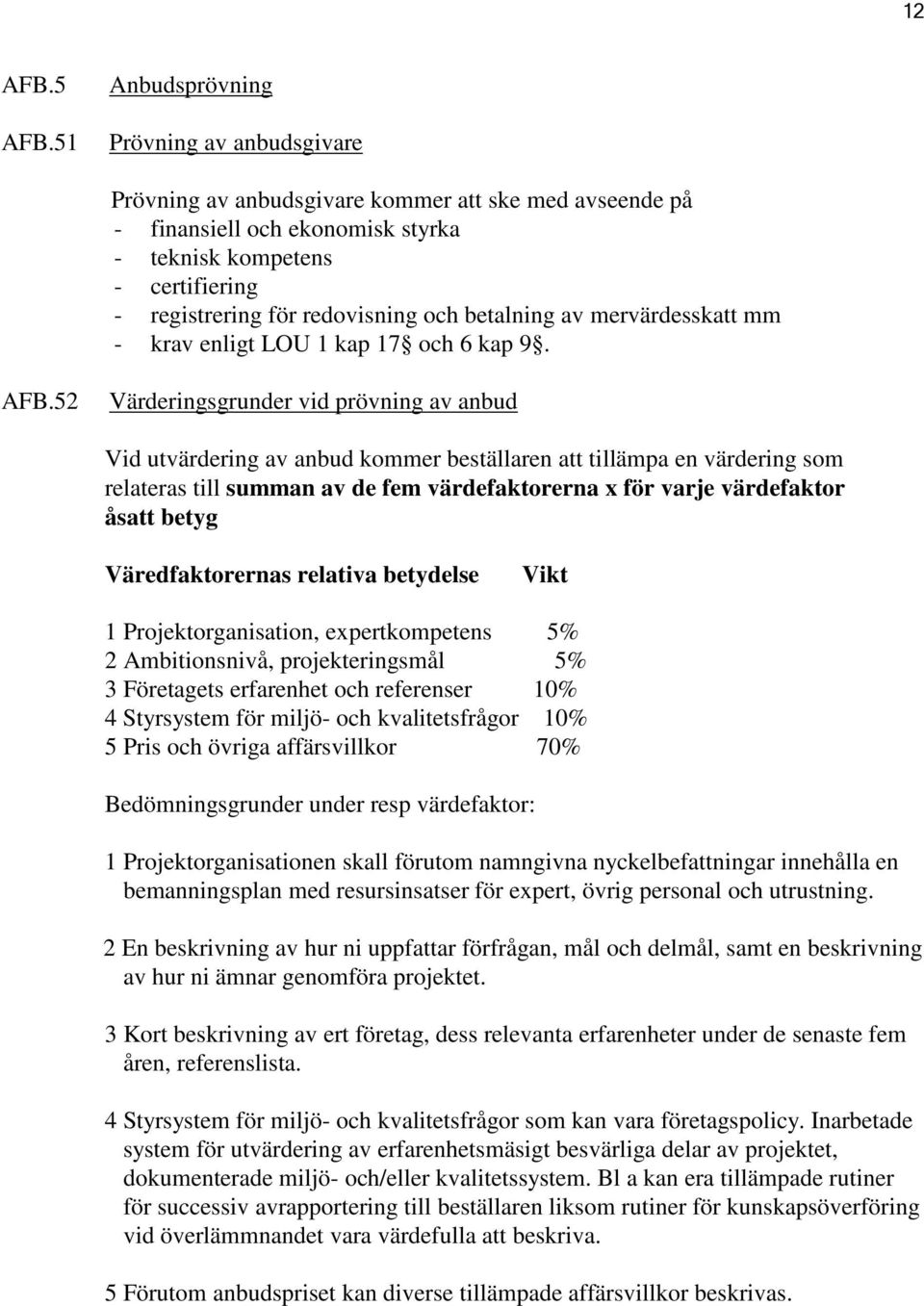

12 12 AFB.5 AFB.51 Anbudsprövning Prövning av anbudsgivare Prövning av anbudsgivare kommer att ske med avseende på - finansiell och ekonomisk styrka - teknisk kompetens - certifiering - registrering för redovisning och betalning av mervärdesskatt mm - krav enligt LOU 1 kap 17 och 6 kap 9. AFB.52 Värderingsgrunder vid prövning av anbud Vid utvärdering av anbud kommer beställaren att tillämpa en värdering som relateras till summan av de fem värdefaktorerna x för varje värdefaktor åsatt betyg Väredfaktorernas relativa betydelse Vikt 1 Projektorganisation, expertkompetens 5% 2 Ambitionsnivå, projekteringsmål 5% 3 Företagets erfarenhet och referenser 10% 4 Styrsystem för miljö- och kvalitetsfrågor 10% 5 Pris och övriga affärsvillkor 70% Bedömningsgrunder under resp värdefaktor: 1 Projektorganisationen skall förutom namngivna nyckelbefattningar innehålla en bemanningsplan med resursinsatser för expert, övrig personal och utrustning. 2 En beskrivning av hur ni uppfattar förfrågan, mål och delmål, samt en beskrivning av hur ni ämnar genomföra projektet. 3 Kort beskrivning av ert företag, dess relevanta erfarenheter under de senaste fem åren, referenslista. 4 Styrsystem för miljö- och kvalitetsfrågor som kan vara företagspolicy. Inarbetade system för utvärdering av erfarenhetsmäsigt besvärliga delar av projektet, dokumenterade miljö- och/eller kvalitetssystem. Bl a kan era tillämpade rutiner för successiv avrapportering till beställaren liksom rutiner för kunskapsöverföring vid överlämmnandet vara värdefulla att beskriva. 5 Förutom anbudspriset kan diverse tillämpade affärsvillkor beskrivas.

13 13 Betyg Beställaren har för detta projekt valt en betygsskala enl följande. Betygsskala Bästa möjliga 5p Över genomsnittet 4p Genomsnittet 3p Under genomsnittet 2p Acceptabelt 1p AFB.53 Meddelande om beslut vid prövning av anbud Samtliga anbudsgivare kommer efter avslutad anbudsprövning att erhålla meddelande om utgången av anbudsprövningen. AFD AFD.1 ENTREPRENADFÖRESKRIFTER VID TOTALENTREPRENAD Omfattning Entreprenaden omfattar ombyggnad av Östra Kyrkogatan i Haparanda, såväl gata som delar av va-ledningar samt utförande av ny yttre belysning inom på ritning angivna arbetsområde. Omfattningen i detalj framgår av angivna handlingar under AFB.22. Entreprenaden utgöres av en huvuddel. AFD.11 Kontraktshandlingar Avtalets omfattning och innebörd skall regleras av beställningsskrivelse med däri åberopade handlingar som efter den blivande entreprenörens godkännande kommer att gälla som kontrakt. Avvikelser från AB 92 - Föreskrift i AFD.612 om a'-pris på reglerbar mängd är en ändring av AB 92 kap Föreskrift i AFD.8 om beställarens rätt att häva avtalet kompletterar AB 92 kap Föreskrift i AFD.9 om tvist är en ändring av AB 92 kap 9 1.

14 Avvikelser Mät- och ersättningsregler- anläggningsarbeten, MER 2002 Anläggning. - Som komplettering gäller att tillägg för tjälad jord inte utgår utan skall vara medräknad i anbudssumman. - Spont regleras ej utan skall vara medräknad i anbudssumman. - Tillägg utgår inte för berg som inte ligger i anslutning till på ritn angivet berg. Ovanstående bestämmelser kommer att införas i kontraktet. 14 AFD.12 Arbetsområde AFD.121 Arbetsområdets gränser Framgår av ritningar. AFD.122 Syn före påbörjande av arbete Syn skall förrättas betr. anläggningar (el, tele,data,fjv, va, vägar) inom arbetsområdet. Syneförrättare skall utses av parterna gemensamt. Kan parterna inte utan dröjsmål enas om en gemensam syneförrättare skall syn förrättas genom nämnd. Sådan nämnd skall utses på sätt som anges i AB 92 kap 7 9 och 10. Entreprenör skall underrätta beställaren om lämplig tid för syn. Beställaren kallar till syn. Ersättning till syneförrättare betalas av beställaren. Förrättas syn genom nämnd skall parterna svara till lika delar och solidariskt för ersättningen. AFD.13 Förutsättningar AFD.134 Förutsättningar med hänsyn till befintliga byggnader Va-, fjärrvärme, el- och teleförsörjning skall vara i drift hela byggnadstiden. AFD.135 Förutsättningar med hänsyn till vägtrafik Arbeten i anslutning till gator skall ske i samråd med gatukontoret, Allmän trafik skall upprätthållaspå samtliga gator och tomtinfarter. Entreprenör utför och bekostar erforderliga tillfälliga förbifarter/ broar. Fastighet får ej avstängas från biltrafik annat än kortare tider under dagtid. Gångtrafik skall alltid kunna ske till resp fastighet. Återställningsarbeten för gator skall utföras fortlöpande till ö.k. bärlager. Va-försörjning skall vara i drift till samtliga fastigheter under hela byggnadstiden, förutom vid inkopplingar. Fastighetsägare kontaktas i god tid före inkopplingar. Anbudsgivare skall i anbudet räkna med de störningar som det ovan beskrivna innebär.

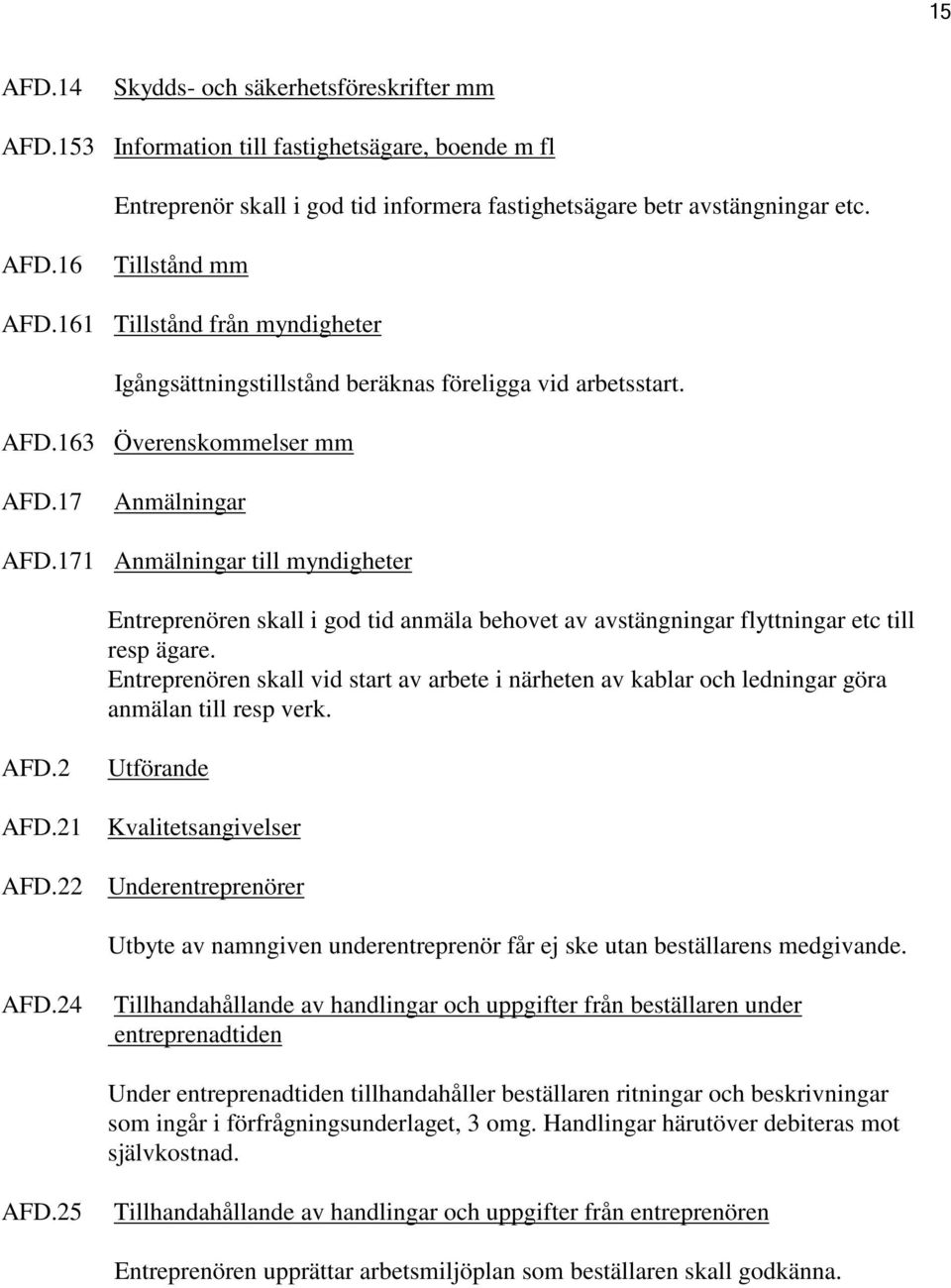

15 15 AFD.14 Skydds- och säkerhetsföreskrifter mm AFD.153 Information till fastighetsägare, boende m fl Entreprenör skall i god tid informera fastighetsägare betr avstängningar etc. AFD.16 Tillstånd mm AFD.161 Tillstånd från myndigheter Igångsättningstillstånd beräknas föreligga vid arbetsstart. AFD.163 Överenskommelser mm AFD.17 Anmälningar AFD.171 Anmälningar till myndigheter Entreprenören skall i god tid anmäla behovet av avstängningar flyttningar etc till resp ägare. Entreprenören skall vid start av arbete i närheten av kablar och ledningar göra anmälan till resp verk. AFD.2 Utförande AFD.21 Kvalitetsangivelser AFD.22 Underentreprenörer Utbyte av namngiven underentreprenör får ej ske utan beställarens medgivande. AFD.24 Tillhandahållande av handlingar och uppgifter från beställaren under entreprenadtiden Under entreprenadtiden tillhandahåller beställaren ritningar och beskrivningar som ingår i förfrågningsunderlaget, 3 omg. Handlingar härutöver debiteras mot självkostnad. AFD.25 Tillhandahållande av handlingar och uppgifter från entreprenören Entreprenören upprättar arbetsmiljöplan som beställaren skall godkänna.

16 16 AFD.26 Varor mm Överblivna jord- och bergmassor tillfaller beställaren och transporteras till och tippas på av beställaren anvisad sidotipp inom 5 km, se CFC.1. Tillvarataget material som demonterade belysningsstolpar tillfaller beställaren och transporteras till kommunens förråd och upplägges på anvisad plats. Övrigt tillvarataget och överblivet material tillfaller entreprenören. Tippningar skall ske till av beställaren anvisade mått och höjder. Handhavande, borttransport och tippning av tillvarataget material och överblivna massor utföres på entreprenörens bekostnad. AFD.3 Organisation AFD.332 Arbetsledning Entreprenören skall tillhandahålla ansvarig arbetsledare enligt plan- och bygglagen. AFD.35 Kvalitetssäkring AFD.3522 Entreprenörens kvalitetsplan AFD.353 Kvalitetsrevision AFD.356 Provning AFD.36 Samordning AFD.364 Samordning av arbetarskydd AFD.37 Dagbok AFD.372 Gemensamt förd dagbok AFD.382 Byggmöten AFD.4 Tider AFD.41 Tidplan Entreprenör svarar för upprättande av detaljerad tidplan i samråd med beställaren. AFD.42 Igångsättningstid Arbetena skall kunna påbörjas senast, se anbudsinfordran.

17 17 AFD.43 Deltider Arbetena betr va-ledningar, gata och yttre belysning förutom asfaltbeläggningar och gräsytor, skall vara klara för ibruktagande senast, se anbudsinfordran. Vinterväghållning efter datum i anbudsinfordran utföres genom kommunens försorg. AFD.44 Färdigställandetider Kontraktsarbetena skall vara klara och tillgängliga för slutbesiktning senast, se anbudsinfordran. AFD.461 Garantitid för entreprenaden Garantitiden skall vara två år. AFD.5 AFD.51 Ansvar Vite Vid försening är beställaren berättigad att av entreprenören erhålla vite med ett belopp motsvarande en halv (1/2) procent av kontraktsumman för varje påbörjad vecka varmed färdigställandet överskrider kontraktstiden. Vid försening enl AFD.43 eller skada på bef träd och häckar avsedda att bibehållas är beställaren berättigad erhålla särskilt vite med ett belopp av 10000:-/ vecka/ träd och 5000:-/ meter häck. AFD.531 Syn inom närliggande område Syn skall förrättas beträffande byggnader i närheten av arbetsområdet. Betr syneförättare se AFD.122. AFD.54 Försäkring Bevis på tecknade försäkringar tillställes beställaren. Försäkring skall minst motsvara Försäkringsbranschens beskrivning av minimiomfattning för allriskförsäkring och ansvarsförsäkring för entreprenadverksamhet, se bilaga 1 i AF AMA 98. AFD.6 AFD.61 Ekonomi Ersättning

18 18 AFD.611 Ersättning för ändringar och tilläggsarbeten Beställaren avgör om anbud skall lämnas på ändringar och tilläggsarbeten eller om a -prislista skall tillämpas. Endast i det fall att någon av dessa ersättningsformer inte kan tillämpas skall löpande räkning komma i fråga. Anbud på ändringar och tilläggsarbeten redovisas med kalkyl som byggs upp med hjälp av de regler som gäller för löpande räkning eller med hjälp av a -priser där sådana finns. Av entreprenören prissatt a -prislista skall avse fullt färdiga arbeten och innefatta entreprenörens samtliga kostnader jämte vinst. För arbeten som enl överenskommelse skall utföras på grundval av självkostnader enl ABT 94 kap 6, skall procentsatsen för entreprenörarvode enl 7.8 resp 7.9 vara 12%. På underentreprenader äger generalentreprenören endast rätt att räkna entreprenörarvode på 7.5. Något ytterligare påslag såsom för bodar och arbetsledning får inte göras. Detta arvode skall vara 8%. AFD.612 Ersättning för reglerbara mängder I anbudet skall kostnader för samtliga arbeten och leveranser beräknade på grundval av förfrågningsunderlaget vara inkluderade, dock skall i förteckning över reglerbara mängder upptagna arbeten endast ingå med angiven mängd. För i mängdförteckning upptagna reglerbara mängder skall reglering ske efter utfört arbete och enl i förteckning angivna a'-priser och mätningsbestämmelser samt enl "MER 2002 Anläggning, Mät- och ersättningsregler- anläggningsarbeten". Uppmätning sker gemensamt av beställare och entreprenör. Entreprenör kallar. A'-pris för reglerbar mängd skall gälla utan begränsning. Denna ändring av AB 92 kap 6 4 kommer att införas i kontraktet. AFD.613 Ersättning för rese- och traktamentskostnader Samtliga rese- och restidsersättningar samt traktamentskostnader skall ingå i anbudet. AFD.614 Ersättning för kostnadsändring (indexreglering) Indexreglering skall ej ske. Se AFB.13. AFD.615 Sutavräkning Slutfakturering får ej ske förrän efter godkänd slutbesiktning.

19 19 AFD.62 Betalning AFD.622 Betalningsplan AFD.623 Förskott Entreprenören upprättar inom 2 veckor efter erhållen beställning förslag till betalningsplan som skall godkännas av beställaren. AB 92 kap 6 10 beaktas. Fakturering och betalning sker månadsvis och på basis av gemensam uppmätning av utfört arbete. Förskott lämnas ej. AFD.624 Fakturering Kontraktssumman faktureras i mån av utfört arbete d delbelopp me enl betalninsplan, utgörande 90% av värdet på utförda kontraktsarbeten. Lyftfaktura får således inte utställas innan arbetet utförts. Fakturor ställs i två ex till adress enl kontraktet. AFD.631 Säkerhet till beställaren Säkerhet enl ABT 94 kap 6 17 skall utgöras av bankmässig karaktär, uppgift om säkerhet skall lämnas i anbudet. AFD.8 Hävande Entreprenören som skall vara bunden av kollektivavtal för ifrågavarande arbete, äger icke vidtaga åtgärd som kan antas medföra åsidosättande av lag eller av kollektivavtal för arbetet eller annars strida mot vad som är allmänt godtaget inom entreprenörens kollektivavtalsområde. Han skall avkräva samma utfästelse av den han eventuellt ämnar anlita på grund av de i anbudet angivna uppgifterna. Åsidosätter entreprenören sina skyldigheter härutinnan äger beställaren rätt att häva avtalet. Detta tillägg till ABT 94 kap 8 1 kommer att införas i kontraktet. AFD.9 Tvist Med ändring av ABT 94 kap 9 1 föreskrivs att: Tvist på grund av avtalet skall avgöras av allmän domstol. Denna ändring kommer att införas i kontraktet. AFH AFH.1 ALLMÄNNA HJÄLPMEDEL Placering av allmänna hjälpmedel Placering skall godkännas av beställaren.

20 20 AFH.4 Tillfällig el och va-försörjning Entreprenören skall i anbudet räkna med alla kostnader för tillfällig el och va-försörjning AFH.5 AFH.51 AFH.52 AFH.53 AFH.62 AFH.81 AFH.91 AFJ AFJ.4 Skydd av arbete och egendom mm Skydd av arbete Skydd av ledning, mätpunkt mm Skydd av vegetation Arbetarskyddsanordningar Mätutrustning Skyltställning och orienteringstavla Entreprenör söker och bekostar byggnadslov. ALLMÄNNA ARBETEN Skyddsåtgärder Entreprenören svarar för underhållet av ledningar, inkl sättningar i ledningsgravar samt anskaffande och utläggning av dammbindningsmedel på gator, under hela entreprenadtiden. AFJ.71 AFJ.72 Länshållning Alla kostnader för länshållning skall ingå i anbudet. Renhållning AFJ.752 Slutrengöring AFJ.76 AFJ.8 Återställande av mark Utsättning Kalix rev Jan Björkman Consulting AB Jan Björkman

21 21 Jan Björkman Consulting AB Haparanda Stad Ombyggnad Östra Kyrkogatan Mängdförteckning, Reglerbara mängder Dnr

22 22 FÖRTECKNING ÖVER REGLERBARA MÄNGDER I anbudet skall kostnader för samtliga arbeten och leveranser beräknade på grundval av förfrågningsunderlaget vara inkluderade dock att i nedanstående förteckning upptagna arbeten endast till därtill angivna kvantiteter skall ingå i anbudet. Således skall poster och mängder som inte redovisas i denna förteckning beräknas av anbudsgivare samt kostnaden inkluderas i anbudssumman. Postens text är en kortfattad marerialbeskrivning. Arbetets utförande framgår dock ej i regel, utan detta framgår av övriga handlingar. Angivna kvantiteter avser fast mått om ej annat anges. Där hänvisning gjorts till typritning avses typritning enligt AMA 98. Tillhör anbud daterat... Inlämnat av...

23 23 Kod Arbetsslag Enhet Mängd BCB HJÄLPARBETEN BCB.32 Åtgärd för el- och telekablar o d i mark A= 1,0 m, D= 1,0 m, bxh= 1,0 m x 0,5 m. Korsning v 30-90, Va-arbeten st 10, Terrasseringsarbeten st 60, El- och telearbeten st 20 Korsning v < 30, Va-arbeten m 30, Terrasseringsarbeten m 1750, El-och telearbeten m 650 CBB JORDSCHAKT CBB.811 Jordschakt av jord- och ytblock 1,0-3,0 m3. Tillägg till ersättning enl CBB.3 st 10 CBB.812 Jordschakt av jord- och ytblock > 3,0-5,0 m3 Tillägg till ersättning enl CBB.1, CBB.3, CBB.6 st 20 CBC BERGSCHAKT CBC.75 Bergschakt av jord-,yt-,botten- och sidoblock. Fall B m3 10 Höjdjustering betäckningar till Telia/ Skanovas skarvlådor st 4 Utföres i samråd med Telia/ Skanova. Kalix JBC AB Jan Björkman

24 24 Jan Björkman Consulting AB Haparanda Stad Ombyggnad Östra Kyrkogatan Byggnadsbeskrivning Dnr rev

25 25 DENNA BESKRIVNING ANSLUTER TILL AMA 98. Allmänt Denna beskrivning tillsammans med övriga handlingar enligt innehållsförteckning bildar underlag för att på totalentreprenad utföra ombyggnad av Östra Kyrkogatan i Haparanda. Omf av va-arbeten framgår av ritn. L1. För brunnar som ersätter gamla som rivs skall det ingå erforderliga anslutningsoch övergångsrör till bef btg- rör. Tomtmark skall där den i dag avvattnas mot gatan även fortsättningsvis avvattnas mot gatan. Avvattning av tomtmark skall säkerställas till min samma standard som före ombyggnationen. Gatan ombygges enl bilagda ritningar inom hela arbetsområdet. Min lutning i längdled 0,5%. Ny gatubelysning (fundament, stolpar, armaturer, elkabel) utföres inom hela arbetsområdet. Föreslagna åtgärder betr höjder i förhållande till befintligheter skall före kontraktsskrivning redovisas med höjdsättningsritning och sektioner, samt godkännas av beställaren. Projekteringskostnaden skall ingå i anbudssumman. Bilagda ritningar skall följas om ej annat framgår. B BBB BBB.1 FÖRARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING MM UTFÖRDA UNDERSÖKNINGAR O D Mark- och vattenförhållanden BBB.11 Topografiska förhållanden Marknivåer framgår delvis av ritningar. Anbudsgivare utför nödvändiga undersökningar.

26 26 BBB.13 Geotekniska förhållanden Ytskikt inom området framgår av ritningar. Jordarten inom området urgöres av varierande grusöverbyggnadstjocklekar eller växtbädd som underlagras av sandig siltmorän på berg som ställvis kan innehålla vattenförande sandskikt. BBB.3 Befintliga anläggningar mm Se ritningar. BBB.32 Befintliga ledningar Omfattning enl ritningar och reglerbara mängder. BBC BBC.11 UNDERSÖKNINGAR O D Avvägning, pejling mm Före kontraktsskrivning skall gata och sidoområdena till gatuområdet avvägas, och höjdsättningsritning upprättas så att gatans höjdläge blir anpassat till sidoområdena. Se allmänt ovan. BBC.32 Undersökningar av ledningar Före ledningsbyggandet påbörjas skall befintliga ledningar framschaktas och avvägas, för kontroll av läge, där risk för kollision föreligger och vid anslutningspunkter. Eventuella avvikelser från redovisade uppgifter meddelas omgående till beställaren. BBD BBD.1 BBE BBE.1 INMÄTNINGAR Inmätning av mark, anläggning mm UTSÄTTNINGAR Utsättningar för anläggningar och för grundläggning av hus Beställaren utför utsättning av gatumarksområdet. Entreprenören utför all övrig utsättning.

27 27 BC BCB BCB.1 HJÄLPARBETEN, TILLFÄLLIGA ANORDNINGAR OCH ÅTGÄRDER MM HJÄLPARBETEN I ANLÄGGNING Hantering av vatten BCB.111 Avledning av vatten med dränerande lager BCB.2 Tillfälliga åtgärder på angränsande byggnad eller anläggning Entreprenören skall vidtaga de åtgärder som är nödvändiga för att skydda anläggningar inom eller i anslutning till arbetsområdet. BCB.3 Tillfälliga åtgärder för skydd mm av ledning Innan schaktningsarbetena påbörjas skall berörda ledningsägare (Vattenfall, Telia, Värmeverk, Gatukontor) kontaktas för fastställande av bef ledningars exakta läge. Bef ledningar berörs av aktuell utbyggnad enl ritningar. Tillfällig upphängning av befintliga el- och teleledningar/pv-rör samt fjv-rör utföres. Samtliga ledningar skall vara i drift under hela byggnadstiden. BCB.4 BCB.42 BCB.5 BCB.7 Tillfälliga skydd av mark, vegetation, mätpunkt mm Avspärrning av markyta Åtgärd vid skada på vegetation Åtgärd för allmän trafik Trafikanordningsplan upprättas. Allmän trafik skall upprätthållas på samtliga gator. Fastighet får ej avstängas från biltrafik annat än kortare tider under dagtid. Gångtrafik skall alltid kunna ske till resp fastighets entre er. BCB.7113 Tillfällig utspetsning mot betäckning o d BCB.713 Tillfällig vägtrafikanordning BCB.714 Tillfällig trafikdirigering

28 28 BE BED BED.1 FLYTTNING, DEMONTERING OCH RIVNING RIVNING Rivning av anläggning Bef anläggning rivs i omfattning så att ny anläggning kan utföras. Samtliga belysningsstolpar med fundament demonteras. Elledning rives till 0,5 m under mark, omf enl elbeskrivning. Staket vid Gränsskolan rivs, ersättes med nytt stängsel i tomtgräns. Kantstenar, brunnar, va-betäckningar rivs i omf enl ritn. Skylt för va-anläggning som flyttas rivs och ersättes med ny. Belysningsstolpar med fundament och armatur förblir beställarens egendom och skall transporteras till kommunens förråd och uppläggas på anvisad plats. BED.1214 Rivning av bitumenbundna lager Vid rivning av beläggning utföres rak kantsågning. Bef beläggning består i huvudsak av ABT, t= mm. Asfalt är miljöfarligt avfall och omhändertages av blivande entreprenör på entreprenörens bekostnad. BF BFB TRÄDFÄLLNING, RÖJNING MM TRÄDFÄLLNING Träd, buskar och häckar skyddas mot skada. BFE BFE.2 BORTTAGNING AV MARKVEGETATION OCH JORDMÅN Borttagning av markvegetation och jordmån inom område för väg, plan o d Bef växtbädd får ej återanvändas vid nyanläggning.

29 29 BG BGB SPONT TILLFÄLLIG SPONT Kostnaden för spont skall ingå i anbudet. Anbudsgivare har själva att bedöma omfattningen av spontningsarbetena. C CB CBB TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK SCHAKT JORDSCHAKT Anbudsgivare bedömer själva erforderliga släntlutningar utifrån angivna geotekniska förhållanden. Tilläggsersättning för schakt av rasmassor utgår ej annat än om schaktslänt måste utföras flackare än 3:1 i morän och flackare än 2:1 i silt och siltig lera. Schaktmassor sorteras med hänsyn till fyllning, vilket innebär att bef överbyggnad schaktas för sig eftersom dessa skall tippas på särskild plats. CBB.1 Jordschakt för väg, plan, o d samt vegetationsyta CBB.112 Jordschakt kategori B för väg, plan o d Om inget annat anges på ritn utföres schakt för överbyggnad till 0,5 m utanför belagd yta och därifrån utåt i släntlutn 1:1. CBB.12 Jordschakt för utskiftning, utspetsning och utjämning för väg, plan o d Utjämning av nivåskillnad i terrass utföres enl figur CBB/5. CBB.3 Jordschakt för ledning Bef. ledningar, till vilka anslutning skall ske, framschaktas för kontroll av höjdoch planläge så att eventuella avvikelser kan korrigeras. Maskinschakt intill bef el-, tele- och rör-ledningar får ej, utan särskilt tillstånd från resp ledningsägare, utföras närmare uppgivet läge än 1 m utan att ledning eller kabel frilagts. CBB.311 Jordschakt för va-ledning o d Utföres enl principritn CBB.311:1. Se även CBB. Schakt för brunnar utföres till min 2.4 m under färdig mark (dock till min 0.15 m under u.k. brunn) och till min 0.3 m utanför brunn samt därifrån med lutning 3:1 upp till u.k. överbyggnad. Bottenbredd för plastledn i lös silt, lös lera, dy eller torv utföres enligt VAV M15.

30 30 CBB.32 Jordschakt för el- telekabel o d Utföres enl EBR-standard, kabelförläggning KJ 41:84, baserad på SS CBB.55 Jordschakt för mast, torn o d Utföres för fundament till min 1,3 m under färdig mark (dock min 0,15 m under u.k. fundament) och till min 0,3 m utanför fundament etc samt släntlutning 2:1. CE CEB FYLLNING, LAGER I MARK MM FYLLNING FÖR VÄG, BYGGNAD, BRO MM CEB.113 Fyllning med sprängsten, grovkorning jord och krossmaterial efter schakt för utskiftning, utspetsning och utjämning för väg, plan o d Utföres med förstärkningslager. CEB.53 CEC Fyllning mot fundament FYLLNING FÖR LEDNING MAGASIN MM Beställaren skall beredas tillfälle att kontrollera ledningar och andra anordningar innan fyllning utföres. CEC.2 Fyllning för ledningsbädd Utföres med sidotagsmassor av sand. CEC.211 Ledningsbädd för va-ledning CEC.22 CEC.3 Ledningsbädd för el- och telekabel o d Kringfyllning Utföres med sidotagsmassor av sand. CEC.311 Kringfyllning för va-ledning o d CEC.32 CEC.33 Kringfyllning för el- och telekabel o d Kringfyllning för avstängningsanordning, nedstigningsbrunn mm Kringfyllning för brunnar utföres från min 2.4 m under färdig mark (dock från min 0.15 m under u.k. brunn) och från min 0.3 m utanför brunn samt därifrån i lutning 3:1 upp till underkant överbyggnad. CEC.4 Resterande fyllning

31 31 CF CFC CFC.1 UTTAG AV MASSOR, AVLÄMNANDE AV MASSOR OCH AVFALL AVLÄMNANDE AV MASSOR OCH AVFALL Avlämnande av massor på tipp Bef överbyggnadsmassor och övriga massor skall tippas inom skilda områden. Tippning utföres på anvisad plats till angivna nivåer. Transportväg och utsättning utföres av entreprenören. D DBG DBG.11 MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR MM LAGER AV SKIVOR ELLER BLOCK AV CELLPLAST Termoisolrande lager av skivor av cellplast för väg, ledning mm DBG.1121 Horisontal termisk isolering med isolerskivor av rörledning i mark Utföres av typ Ecoprim , t= 2x 30 mm, med en yta av 1,8 X 1,8 m. Isolering placeras 10 cm ovan vattenledning där dagvattenbrunn blir placerad ovan vattenledning. DC DCB MARKÖVERBYGGNADER MM OBUNDNA ÖVERBYGGNADSLAGER FÖR VÄG, PLAN O D DCB.2 För stär kningslager för väg, plan o d DCB.212 Förstärkningslager kategori B till överbyggnad med flexibel konstruktion och med bitumenbundet slitlager, betongmarkplattor m m Utföres av krossgrus. Omf enl ritn. DCB.3 Obundet bärlager för väg, plan o d DCB.312 Obundet bärlager kategori B till belagda ytor Bärlagerprov, 2 st, tas av entreprenören i närvaro av beställaren. Utlåtande tillställes beställaren.

32 32 DCB.42 Slitlager av stenmjöl Utföres på stödremsor enl typsektion. DCC DCC.2 BITUMENBUNDNA ÖVERBYGGNADSLAGER FÖR VÄG, PLAN O D Bitumenbundna överbyggnadslager kategori B för väg, plan o d Provning av ytor skall utföras enl tab DCC/20. Hålrumshalt beläggning och bitumenfyllt hålrum enl ÅDT<1000. DCC.2411 Slitlager av tät asfaltbetong (ABT) DCG MARKBELÄGGNINGAR AV GATSTEN, BETONGMARKPLATTOR, BETONGMARKSTEN, MARKTEGEL O D Höjdtolerans mm. DCG.1 Beläggning av gatsten, naturstensplattor o d DCG.111 Beläggning av smågatsten Utföres i omf enligt ritning. DCG.2 DCG.21 Beläggning av betongmarkplattor, betongmarksten o d Beläggning av betongmarkplattor Utföres i omf enl ritning, trafikklass 3. DCL ÖVERBYGGNADER FÖR VEGETATIONSYTOR Höjdtolerans mm. DCL.11 Växtbädd typ 1 och 2, påförd jord Bef växtbädd användes ej. Prov för jordanalys tas i närvaro av beställaren och skall godkännas innan utläggning sker. DCL.2 DCL.21 Förberedelser för sådd, planteringar mm Jordförbättring av växtbädd Utföres enl rekommendationer från analys. DCL.22 Kalkning Utföres enl rekomendationer från analys.

33 33 DCL.23 Gödsling Utföres enl rekomendationer från analys. DCL.25 DD DDB Avjämning mm av växtbädd VEGETATIONSYTOR, SÅDD OCH PLANTERING MM SÅDD, PLANTERINGAR MM DDB.111 Sådd av gräs Sidoområden insås med Weibulls parkblandning 2,5 kg/ 100 m2. Fröet myllas ned och vältas med gallervält. DE DEC DEC.13 ANLÄGGNINGSKOMPLETTERINGAR KANTSTÖD Kantstöd av granit, satta i grus med motstöd av betong Utföres i omf enligt ritning. DEF FÖRTILLVERKADE FUNDAMENT, STOLPAR, SKYLTAR MM Ö.k. fundament skall vara 5 cm ovan färdig mark. Tolerans +- 2 cm. DEF.1 DEF.10 Anordningar för vägmärken, gatunamnsskyltar mm Fundament och stolpe för vägmärke, gatunamnsskylt mm Fundament Meag 60 p eller likv. med stolpe, vfz. DEF.13 Skylt för vägmärke, gatunamn mm Omf enl ritn. Skyltar skall vara högreflekterande och uppsättes i samråd med beställaren. DEF.2 Anordningar för skyltar för röranläggningar mm DEF.2311 Skylt för brunn, avstängningsanordning mm Brunnar och ventiler distanseras från byggnad eller stolpe i samråd med beställaren. Största distanseringsavstånd= 15 m. H= 1-1,5 m. Skylt av lättmetall med instansade siffror fästes på stolpe med bandjärn och på vägg med skruv,vfz. Kulör på skylt enl beställarens standard.

34 34 DEF.3 DEF.33 Fundament för elstolpe mm Fundament för stolpe e d för ljusarmaturer Omf enl ritningar. Se beskr elanläggnning. DEG DEG.3 RÄCKEN, STÄNGSEL, STAKET, PLANK MM Stängsel Mot Gränsskolan uppsättes villastängsel, h= 1100, olivgrönt, förzinkat plastbelagt med maskstorlek 50 mm, stolpar 40/40/2, överliggare d= 44 mm. Nedgjutes. DEN KABELSKYDD I ANLÄGGNING Markering av elledning i mark utföres med markeringsband märkt Kraftkabel DEN.12 Kabelskydd av plaströr Utföres för elledning i hårdgjorda ytor. Typ Uponor E , d=50, gul. DG DGB.1 ÅTERSTÄLLNINGSARBETEN Återställande av väg, plan o d Asfaltytor 60 cm förstärkningslager enl DCB cm bärlager enl DCB ABT16 enl DCC DGB.31 DGB.32 Återställande av planteringsyta Återställande av gräsyta Utföres med 10 cm växtbädd enl DCL.11. Sådd utföres enl DDB.111 med Weibulls parkblandning 2,5 kg/ 100 m2. DGB.64 Återställande av fundament stolpar, skyltar mm

35 35 P PBB APPARATER, LEDNINGAR MM I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT RÖRLEDNINGAR I LEDNINGSGRAV Placering av ledningar enl principritning CBB.311:1. Betäckningar till va-, tele- och fjv- anläggning höjdjusteras. PBB.5121 Ledning av PE-rör, standardiserade tryckrör Tryckklass PN 10. D= 40x3,7 mm på servisledning. Koppling enl kommunens standard. PBB.5211 Ledning av PVC-rör, standardiserade markavloppsrör Servisledningar och ledningar till dagvattenbrunnar, d= 160. Ledning sträcka 1-2 utföres i d= 200 mm. Klass T8. Anslutningsledningar till tillsynsbrunnar, d= 200 resp d=315 och övergångsrör mot betong. PC PCE PCE.12 ANSLUTNINGAR,FÖRANKRINGAR, KORROSIONSSKYDDSBEHANDLINGAR, PROVNINGAR MM PÅ RÖRLEDNINGAR I ANLÄGGNING INSPEKTION AV RÖRLEDNING I ANLÄGGNING Inre inspektion av självfallsledning Utföres för självfallsledning dels före ibruktagandet och dels i ansl till garantitidens utgång. Filmningen (i färg) inspelas på digitalt media (DVD) och protkoll upprättas. DVD och protokoll överlämnas till beställaren före slut- resp garantibesiktning. Filmningen skall ske sedan överbyggnaden påförts. PCF RENGÖRING AV RÖRLEDNING I ANLÄGGNING PCF.1111 Spolning och desinfektion av vattenledning Utföres enl VAV P77. PCF.2 Rengöring av självfallsledning Utföres före slutbesiktning samt före ibruktagande och TV-filmning.

36 36 PD BRUNNAR O D I MARK Bef brunnar höjdjusteras, h= 0-0,5 m. PDB BRUNNAR PÅ AVLOPPSLEDNING PDB.111 Nedstigningsbrunn av betong, normalutförande Betäckning typ AHLCLIFF teleskop nr eller likv. PDB.2 PDB.22 Tillsynsbrunn på avloppsledning Tillsynsbrunn av plast Utföres av PEM eller PVC (helgjutna anslutningar) i teleskoputförande, Uponal eller likv, d= 400 mm. Betäckning L-65-A. PDB.4 Spolbrunn på avloppsledning Utföres av PEM eller PVC på servisledning i tomtgräns. Körbar betäckning av gjutjärn. PDB.5 Dagvattenbrunn på avloppsledning PDB.522 Dagvattenbrunn av plast utan vattenlås, med sandfång Brunn av PEM eller PVC (helgjutna anslutningar) i teleskoputförande, Uponal eller likv, d= 400 mm. Brunn förses med luftlås. Btäckning L-61D med låsring. PE ANORDNINGAR FÖR AVSTÄNGNING, TÖMNING, LUFTNING MM AV RÖRLEDNING I ANLÄGGNING Bef betäckningar till ventiler etc höjdjusteras, h= 0-0,5 m. PEB PEB.1 AVSTÄNGNINGSANORDNINGAR MM I MARK Avstängningsanordning på tryckrörsledning Teleskopbetäckningar sätts i samtliga ytor. PEB.1111 Avstängningsanordning med kilslidventil på vattenledning Typ enl kommunens standard. Teleskopiska spindelstänger och skyddsrör. Teleskopbetäckning typ AHLCLIFF.

37 37 Y YBC MÄRKNING, PROVNING, DOKUMENTATION MM PROVNING AV ANLÄGGNING YBC.3113 Täthetsprovning av vattenledning av rör av PE,PP och PB YC YCD YCD.12 ANMÄLNINGS- OCH ANSÖKNINGSHANDLINGAR, TEKNISK DOKUMENTATION MM FÖR ANLÄGGNING RELATIONSHANDLINGAR FÖR ANLÄGGNING Relationshandlingar för rörledningssystem Ledningsdokumentation skall utföras på databas. Detta skall omfatta inmätning och höjdbestämmning av va-ledningar. Datablad skall ha följande beteckningar: S NB IB SG SF D DNB DIB RB DG DF V AV BP SP SV VG VF VS = Spillavloppsledning = Nedstigningsbrunn = Inspektions-/tillsyns-/rensbrunn = Spillavlopp- förgreningspunkt = Spillavlopp- förbindelsepunkt = Dagavloppsledning = Nedstigningsbrunn = Inspektions-/tillsyns-/rensbrunn = Rännstensbrunn = Dagavlopp- förgreningspunkt = Dagavlopp- förbindelsepunkt = Vattenledning = Avstängningsventil = Brandpost = Spolpost = Servisventil = Vattenledning- förgreningspunkt = Vattenledning- förbindelsepunkt = Vinkeländring Inmätning utföres betr : * Lednings brytpunkt i plan * Brunnar, centrum på brunn (ej centrum på lock) * Armatur * Krokrör, grenrör, T-röt, vårtrör och proppade avsättningar Höjdbestämmning utföres betr : * Samtliga ledningars änd- och brytpunkter * In- och utgående ledningar i brunnar * Överkant brunnar *Servislednings förbindelsepunkt i tomtgräns

38 38 ELANLÄGGNING I anbudet skall kostnader för projektering och utförande av komplett elanläggning för yttre belysning enl nedanstående ingå. Belysningsstolpars placering och antal enl planritning. Belysningsstolpar E , förstärkt korrosionsskydd. H= 7 m, armlängd= 1,5m. C-avstånd ca 35 m. 19 st. Fundament till belysningsstolpar= Cetong E H= 1300 mm. Håldiam= 108 mm. Armatur= Nordic Light AB, C035314F COBRA. Totaleffekt= 44W, Lampa= 35W. Ny elkabel längs hela gatusträckan enl entreprenörens val och dimensionering. Dokumentation över ledningars planläge skall upprättas. I markbeskrivning åberopade punkter CBB.32, CBB.55, CEB.45, CEC.22, CEC.32, DEF.33 och DEN.12 skall beaktas. Till anbudet skall bifogas beskrivning över erbjuden anläggning. KALIX rev JBC AB Jan Björkman

39 39 Jan Björkman Consulting AB Haparanda Stad Ombyggnad Östra Kyrkogatan Formulär till a -prislista Dnr

40 40 A -prislista för markarbeten Nedanstående a -priser avser fullt färdiga arbeten och innefattar entreprenörens samtliga kostnader jämte vinst. (Mervärdesskatt ingår ej.) Angivna kvantiteter avser fast mått om ej annat anges. Där hänvisning gjorts till typritning avses typritning i AMA 98. Tillhör anbud daterat för.. inlämnat av.... Kod Text Enhet A -pris BCB BCB.32 HJÄLPARBETEN I ANLÄGGNING Åtgärd för el- och telekablar o d i mark A= 1,0 m, D= 1,0 m, bxh= 1,0 m x 0,5 m. Korsning v Korsning v < 30 st m BED BED.1 RIVNING Rivning av anläggning Inkl borttransport, se AFC.26. Demontering av belysningsstolpe med fundament st Rivning av NB st DB st AV/ SV st BED.1213 Rivning av betongplattor BED.1214 Rivning av bitumenbundna lager Hel lagertjocklek, t= 0-80 mm, Sågning/ kantskärning, t= 0-80 mm, m2 m2 m BED.1511 Rivning av kantstöd med motstöd av grus Lx300x150 mm m BF TRÄDFÄLLNING, RÖJNING MM BFB.2 Fällning av enstaka träd st BFC RÖJNING m2 BFD.1 Stubbrytning st

41 41 BFE.2 CBB Borttagning av markvegetation och jordmån inom område för väg, plan od JORDSCHAKT m3 CBB.112 Jordschakt kategori B för väg, plan o d Fall A Fall B m3 m3 CBB.14 Jordschakt för vegetationsyta Fall A Fall B m3 m3 CBB.311 Jordschakt för va-ledning o d Area > 1,0 m2, Fall A m3, Fall B m3 Area<- 1,0 m2 m CBB.32 Jordschakt för el- telekabel o d Area > 1,0 m2, Fall A m3, Fall B m3 Area<- 1,0 m2 m CBB.71 Avtäckning av berg Avtäckningsklass 2 CBB.811 Jordschakt av jord- och ytblock 1,0-3,0 m3 Tillägg till ersättning enl CBB.3 och CBB.6 CBB.812 Jordschakt av jord- och ytblock >3,0-5,0 m3 Tillägg till ersättning enl CBB.1, CBB.3, CBB.6 m2 st st CBC CBC.75 CE CEC BERGSCHAKT Bergschakt av jord- yt-, botten- och sidoblock Fall A Fall B FYLLNING, LAGER I MARK MM FYLLNING FÖR LEDNING MAGASIN MM m3 m3 CEC.211 Ledningsbädd för va-ledning Fall A Fall B, sand m3 m3

42 42 CEC.22 Ledningsbädd för el- och telekabel o d Fall A Fall B, sand m3 m3 CEC.3111 Kringfyllning för va-ledning Fall A Fall B, sand m3 m3 CEC.32 CEC.33 CEC.4 D DB Kringfyllning för el- och telekabel o d Fall A Fall B, sand Kringfyllning för avstängningsanordning, nedstigningsbrunn mm Fall A Fall B, sand Resterande fyllning Fall A Fall B MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR LAGER AV GEOTEXTIL, CELLPLAST m3 m3 m3 m3 m3 m3 DBB.131 Materialskiljande lager av geotextil, under överbyggnad för väg, plan o d Bruksklass 3 m2 DC DCB MARKÖVERBYGGNADER MM OBUNDNA ÖVERBYGGNADSLAGER FÖR VÄG, PLAN O D DCB.212 Förstärkningslager kategori B till överbyggnad med flexibel konstruktion med bitumenbundet slitlager, betongmarkplattor mm Hyttsand, fall B Krossgrus, fall B m3 m3 DCB.312 Obundet bärlager kategori B till belagda ytor T= 15 cm m2 T= 20 cm m2

43 43 DCB.4 DCB.42 DCC DCC.2 Slitlager av grus och stenmjöl för väg, plan o d Slitlager av stenmjöl T= 5 cm m2 BITUMENBUNDNA ÖVERBYGGNADS- LAGER FÖR VÄG, PLAN O D Bitumenbundna överbyggnadslager kategori B för väg, plan o d DCC.2411 Slitlager av tät asfaltbetong (ABT) ABT på grusbärlager inkl kantklistring och finjustering. Maskinläggning. 80 ABT 11, 80 ABT 16 B 180 m2 100 ABT 16 B 180 m2 DCG MARKBELÄGGNINGAR AV GATSTEN, BETONGMARKPLATTOR, BETONGMARKSTEN, MARKTEGEL O D DCG.13 Beläggning av kullersten m2 DCL.11 DDB Växtbädd typ 1 och 2, påförd jord Gräsyta, t= 5 cm Gräsyta, t= 10 cm SÅDD, PLANTERINGAR MM m2 m2 DDB.111 Sådd av gräs Weibulls parkblandning v 212 Färdig gräsmatta på rulle Weibulls Extra Green m2 m2 DE DEC DEC.11 DEC.13 ANLÄGGNINGSKOMPLETTERINGAR KANTSTÖD Kantstöd av granit, satta i grus med motstöd av grus Lx300x150 mm Kantstöd av granit satta i grus med motstöd av betong Lx 300x150 mm m m

44 44 P PB PBB APPARATER, LEDNINGAR MM I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT RÖRLEDNINGAR I ANLÄGGNING RÖRLEDNINGAR I LEDNINGSGRAV PBB.5121 Ledning av PE-rör, Standardiserade tryckrör D= 32 mm, klass PN 10 m D= 40 mm, klass PN 10 m PBB.5211 Ledning av PVC-rör, standardiserade markavloppsrör Klass T8, d= 160 mm m, d= 200 mm m, d= 250 mm m PD BRUNNAR O D I MARK Justering av NB, TB, DB, h= 0-0,5 m, Inkl justeringsmatterial st PDB PDB.22 BRUNNAR PÅ AVLOPPSLEDNING Tilsynsbrunn av plast Brunn av PEM eller PVC (helgjutna anslutningar) i teleskoputförande, Uponal eller likv, d= 400 mm. Betäckning L-65-A. st PDB.522 Dagvattenbrunn av plast utan vattenlås, med sandfång Brunn av PEM eller PVC (helgjutna anslutningar) i teleskoputförande, Uponal eller likv, d= 400 mm. Btäckning L-61D med låsring. st

45 45 PE ANORDNINGAR FÖR AVSTÄNGNING, TÖMNING, LUFTNING MM AV RÖRLEDNINGAR I ANLÄGGNING Höjdjustering av AV och SV- betäcknningar, inkl justeringsmaterial, h= 0-0,5 m. st PEB AVSTÄNGNINGSANORDNINGAR MM I MARK PEB.1111 Avstängningsanordning med kilslidventil på vattenledning D= 32 mm st D= 40 mm st Timlöner I nedanstående a -priser ingår arbetsledning och entreprenörarvode. I maskinpriser ingår förare. Yrkes- och specialarbetare tim Grovarbetare tim Grävmaskin, hjulburen, typ.. tim Hjullastare typ L50 och L70 tim Lastbil, tvåaxlad tim, boggie tim

46 46 HAPARANDA STAD HAPARANDA ANBUD AVSEENDE OMBYGGNAD AV ÖSTRA KYRKOGATAN I HAPARANDA. Härmed erbjuder vi oss att för Haparanda Stad i full överensstämmelse med tillhandahållet förfrågningsunderlag, daterat , och kompletterings -PM... utföra rubricerade för en kostnad vid Totalentreprenad av sammanlagt (...)kronor. Anbudssumman fördelar sig enligt följande: Va-ledningar och gata kronor. Yttre belysning kronor. Beloppen avser fast pris utan indexreglering och innefattar inte lagstadgad mervärdesskatt. Som underentreprenör för...avser vi anlita... Till anbud bifogas: Uppgifter enl AFB.52. Beskrivning över erbjuden elanläggning. Till kvalitets- och miljösamordnare för entreprenaden kommer att utses.. Då tilllägg och avdrag vid ändringar skall beräknas enl AB 92 kap 6 paragraf 7 skall följande procentsatser för entreprenörarvodet gälla: 12 % för kap % för kap % för kap Förslag till a -prislista, tidsplan och företagsuppgift insändes inom tre dagar efter begäran. Vi erbjuder erföljande säkerhet:.... Detta anbud är från vår sida bindande t o m...(två månader efter anbudstidens utgång). Förfrågningar beträffande anbudet besvaras av...tel
