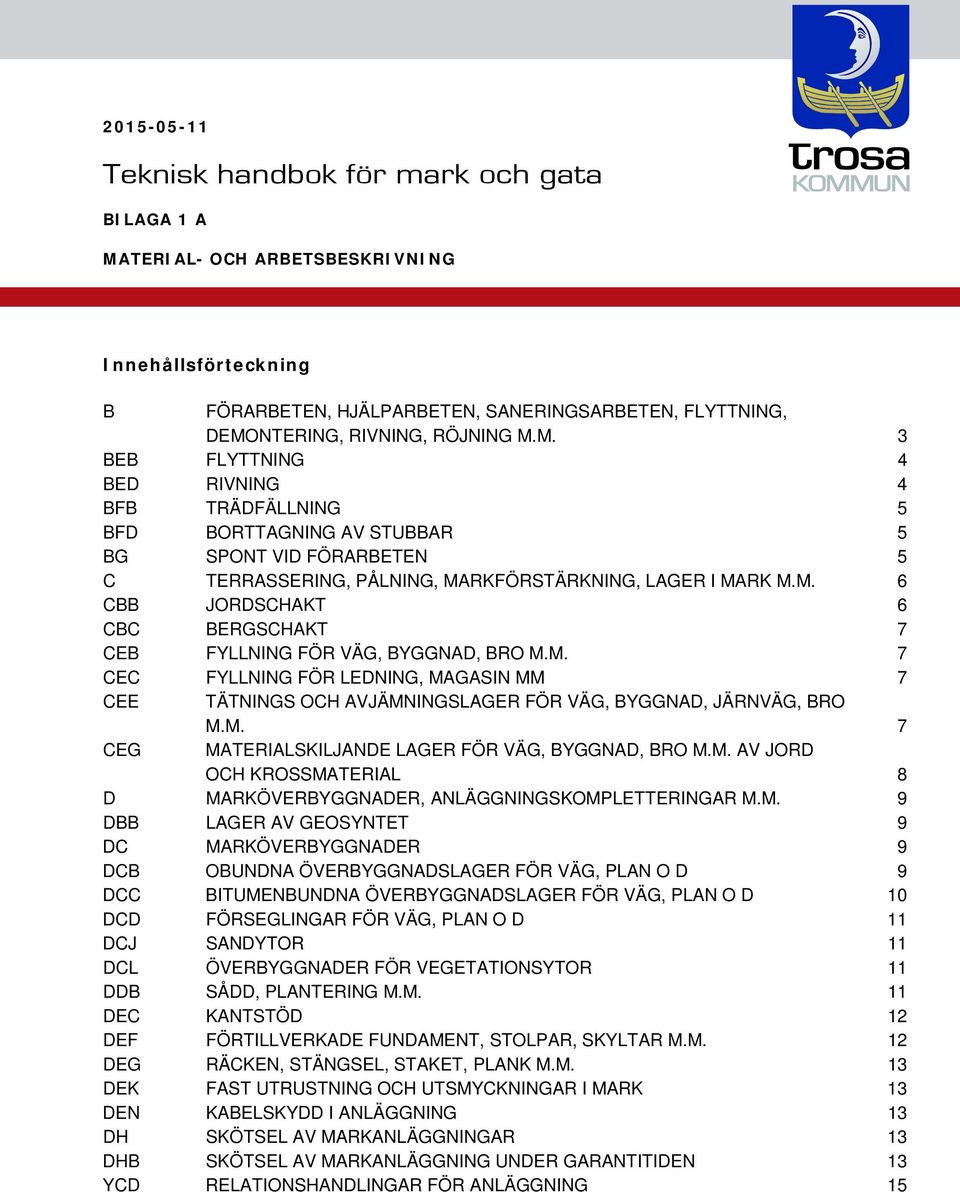

1 Teknisk handbok för mark och gata BILAGA 1 A MATERIAL- OCH ARBETSBESKRIVNING Innehållsförteckning B RARBETEN, HJÄLPARBETEN, SANERINGSARBETEN, FLYTTNING, DEMONTERING, RIVNING, RÖJNING M.M. 3 BEB FLYTTNING 4 BED RIVNING 4 BFB TRÄDFÄLLNING 5 BFD BORTTAGNING AV STUBBAR 5 BG SPONT VID RARBETEN 5 C TERRASSERING, PÅLNING, MARKRSTÄRKNING, LAGER I MARK M.M. 6 CBB JORDSCHAKT 6 CBC BERGSCHAKT 7 CEB FYLLNING R VÄG, BYGGNAD, BRO M.M. 7 CEC FYLLNING R LEDNING, MAGASIN MM 7 CEE TÄTNINGS OCH AVJÄMNINGSLAGER R VÄG, BYGGNAD, JÄRNVÄG, BRO M.M. 7 CEG MATERIALSKILJANDE LAGER R VÄG, BYGGNAD, BRO M.M. AV JORD OCH KROSSMATERIAL 8 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M.M. 9 DBB LAGER AV GEOSYNTET 9 DC MARKÖVERBYGGNADER 9 DCB OBUNDNA ÖVERBYGGNADSLAGER R VÄG, PLAN O D 9 DCC BITUMENBUNDNA ÖVERBYGGNADSLAGER R VÄG, PLAN O D 10 DCD RSEGLINGAR R VÄG, PLAN O D 11 DCJ SANDYTOR 11 DCL ÖVERBYGGNADER R VEGETATIONSYTOR 11 DDB SÅDD, PLANTERING M.M. 11 DEC KANTSTÖD 12 DEF RTILLVERKADE FUNDAMENT, STOLPAR, SKYLTAR M.M. 12 DEG RÄCKEN, STÄNGSEL, STAKET, PLANK M.M. 13 DEK FAST UTRUSTNING OCH UTSMYCKNINGAR I MARK 13 DEN KABELSKYDD I ANLÄGGNING 13 DH SKÖTSEL AV MARKANLÄGGNINGAR 13 DHB SKÖTSEL AV MARKANLÄGGNING UNDER GARANTITIDEN 13 YCD RELATIONSHANDLINGAR R ANLÄGGNING 15

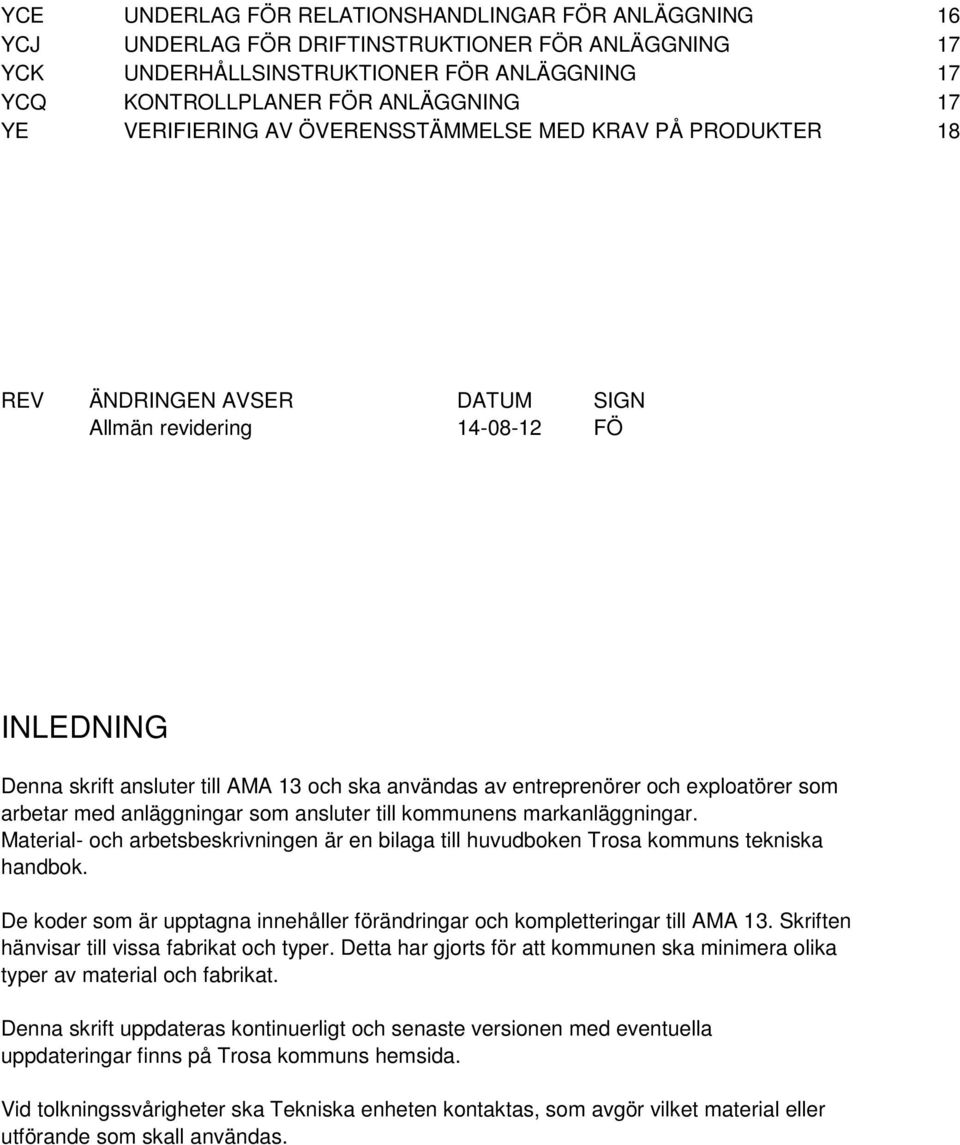

2 YCE UNDERLAG R RELATIONSHANDLINGAR R ANLÄGGNING 16 YCJ UNDERLAG R DRIFTINSTRUKTIONER R ANLÄGGNING 17 YCK UNDERHÅLLSINSTRUKTIONER R ANLÄGGNING 17 YCQ KONTROLLPLANER R ANLÄGGNING 17 YE VERIFIERING AV ÖVERENSSTÄMMELSE MED KRAV PÅ PRODUKTER 18 REV ÄNDRINGEN AVSER DATUM SIGN Allmän revidering INLEDNING Denna skrift ansluter till AMA 13 och ska användas av entreprenörer och exploatörer som arbetar med anläggningar som ansluter till kommunens markanläggningar. Material- och arbetsbeskrivningen är en bilaga till huvudboken s tekniska handbok. De koder som är upptagna innehåller förändringar och kompletteringar till AMA 13. Skriften hänvisar till vissa fabrikat och typer. Detta har gjorts för att kommunen ska minimera olika typer av material och fabrikat. Denna skrift uppdateras kontinuerligt och senaste versionen med eventuella uppdateringar finns på s hemsida. Vid tolkningssvårigheter ska Tekniska enheten kontaktas, som avgör vilket material eller utförande som skall användas.

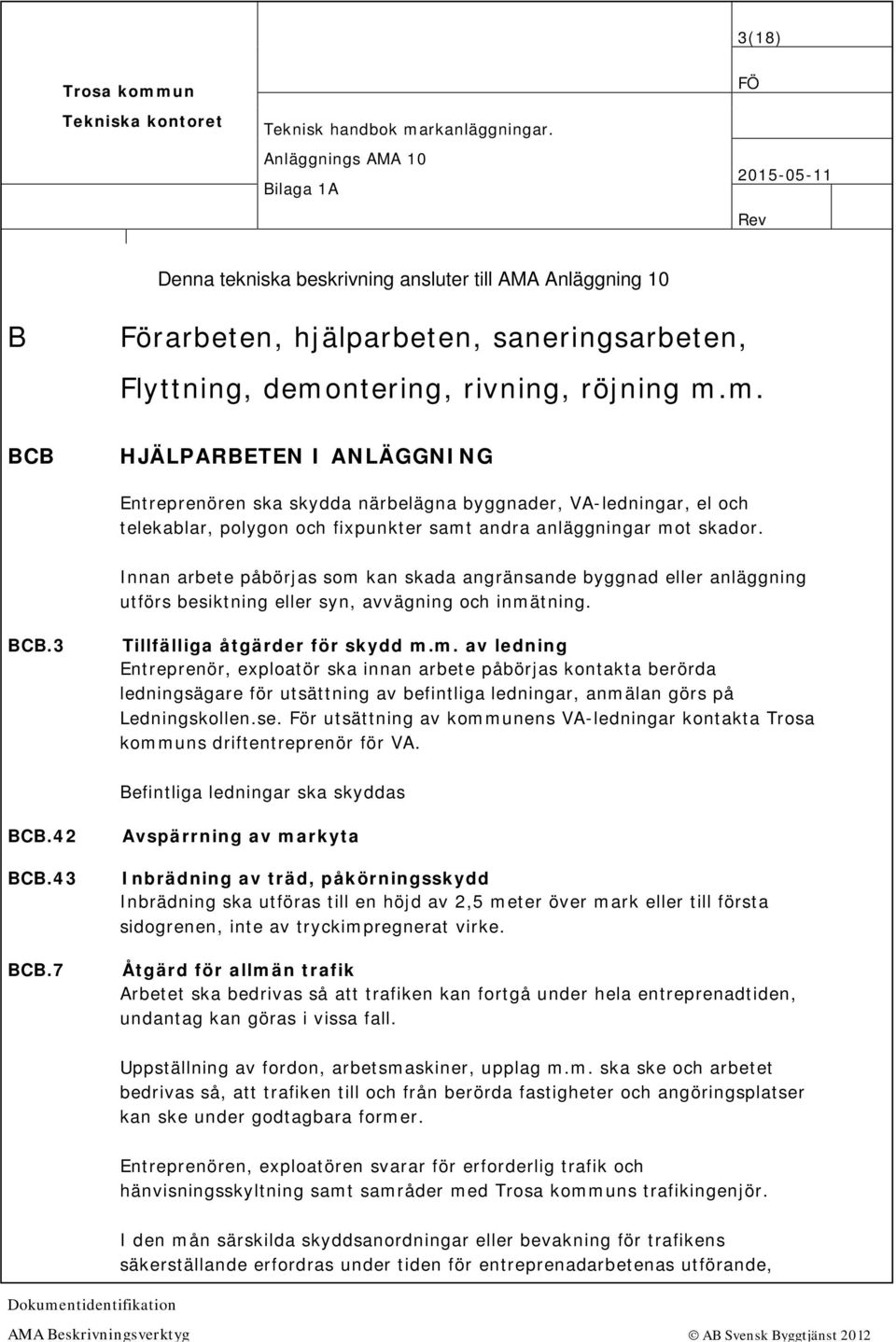

3 3(18). Rev Denna tekniska beskrivning ansluter till AMA Anläggning 10 B Förarbeten, hjälparbeten, saneringsarbeten, Flyttning, demontering, rivning, röjning m.m. BCB HJÄLPARBETEN I ANLÄGGNING Entreprenören ska skydda närbelägna byggnader, VA-ledningar, el och telekablar, polygon och fixpunkter samt andra anläggningar mot skador. Innan arbete påbörjas som kan skada angränsande byggnad eller anläggning utförs besiktning eller syn, avvägning och inmätning. BCB.3 Tillfälliga åtgärder för skydd m.m. av ledning Entreprenör, exploatör ska innan arbete påbörjas kontakta berörda ledningsägare för utsättning av befintliga ledningar, anmälan görs på Ledningskollen.se. För utsättning av kommunens VA-ledningar kontakta Trosa kommuns driftentreprenör för VA. Befintliga ledningar ska skyddas BCB.42 BCB.43 BCB.7 Avspärrning av markyta Inbrädning av träd, påkörningsskydd Inbrädning ska utföras till en höjd av 2,5 meter över mark eller till första sidogrenen, inte av tryckimpregnerat virke. Åtgärd för allmän trafik Arbetet ska bedrivas så att trafiken kan fortgå under hela entreprenadtiden, undantag kan göras i vissa fall. Uppställning av fordon, arbetsmaskiner, upplag m.m. ska ske och arbetet bedrivas så, att trafiken till och från berörda fastigheter och angöringsplatser kan ske under godtagbara former. Entreprenören, exploatören svarar för erforderlig trafik och hänvisningsskyltning samt samråder med s trafikingenjör. Dokumentidentifikation I den mån särskilda skyddsanordningar eller bevakning för trafikens säkerställande erfordras under tiden för entreprenadarbetenas utförande, AMA Beskrivningsverktyg AB Svensk Byggtjänst 2012

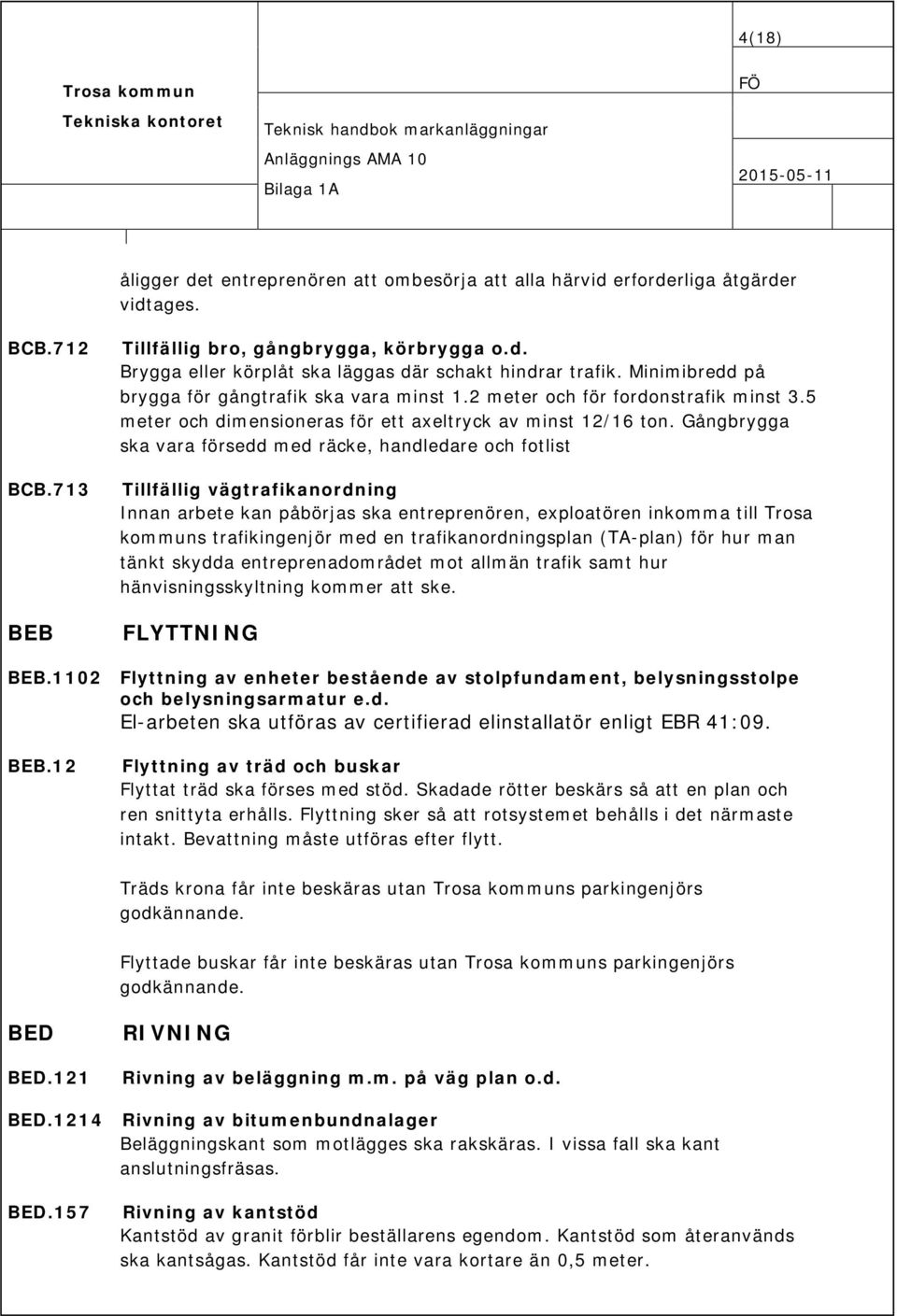

4 4(18) åligger det entreprenören att ombesörja att alla härvid erforderliga åtgärder vidtages. BCB.712 BCB.713 BEB Tillfällig bro, gångbrygga, körbrygga o.d. Brygga eller körplåt ska läggas där schakt hindrar trafik. Minimibredd på brygga för gångtrafik ska vara minst 1.2 meter och för fordonstrafik minst 3.5 meter och dimensioneras för ett axeltryck av minst 12/16 ton. Gångbrygga ska vara försedd med räcke, handledare och fotlist Tillfällig vägtrafikanordning Innan arbete kan påbörjas ska entreprenören, exploatören inkomma till Trosa kommuns trafikingenjör med en trafikanordningsplan (TA-plan) för hur man tänkt skydda entreprenadområdet mot allmän trafik samt hur hänvisningsskyltning kommer att ske. FLYTTNING BEB.1102 Flyttning av enheter bestående av stolpfundament, belysningsstolpe och belysningsarmatur e.d. El-arbeten ska utföras av certifierad elinstallatör enligt EBR 41:09. BEB.12 Flyttning av träd och buskar Flyttat träd ska förses med stöd. Skadade rötter beskärs så att en plan och ren snittyta erhålls. Flyttning sker så att rotsystemet behålls i det närmaste intakt. Bevattning måste utföras efter flytt. Träds krona får inte beskäras utan s parkingenjörs godkännande. Flyttade buskar får inte beskäras utan s parkingenjörs godkännande. BED BED.121 RIVNING Rivning av beläggning m.m. på väg plan o.d. BED.1214 Rivning av bitumenbundnalager Beläggningskant som motlägges ska rakskäras. I vissa fall ska kant anslutningsfräsas. BED.157 Rivning av kantstöd Kantstöd av granit förblir beställarens egendom. Kantstöd som återanvänds ska kantsågas. Kantstöd får inte vara kortare än 0,5 meter.

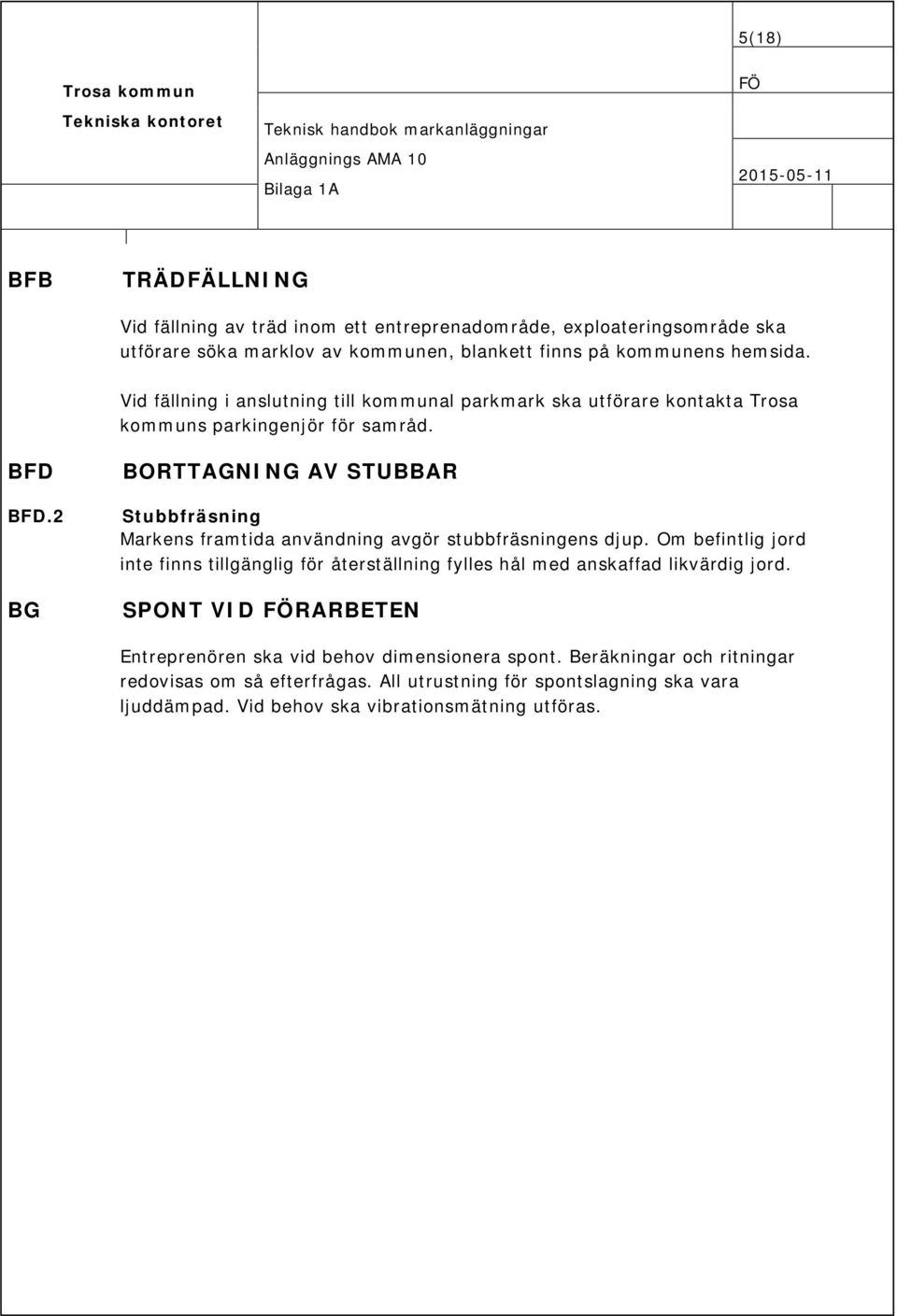

5 5(18) BFB TRÄDFÄLLNING Vid fällning av träd inom ett entreprenadområde, exploateringsområde ska utförare söka marklov av kommunen, blankett finns på kommunens hemsida. Vid fällning i anslutning till kommunal parkmark ska utförare kontakta Trosa kommuns parkingenjör för samråd. BFD BFD.2 BG BORTTAGNING AV STUBBAR Stubbfräsning Markens framtida användning avgör stubbfräsningens djup. Om befintlig jord inte finns tillgänglig för återställning fylles hål med anskaffad likvärdig jord. SPONT VID RARBETEN Entreprenören ska vid behov dimensionera spont. Beräkningar och ritningar redovisas om så efterfrågas. All utrustning för spontslagning ska vara ljuddämpad. Vid behov ska vibrationsmätning utföras.

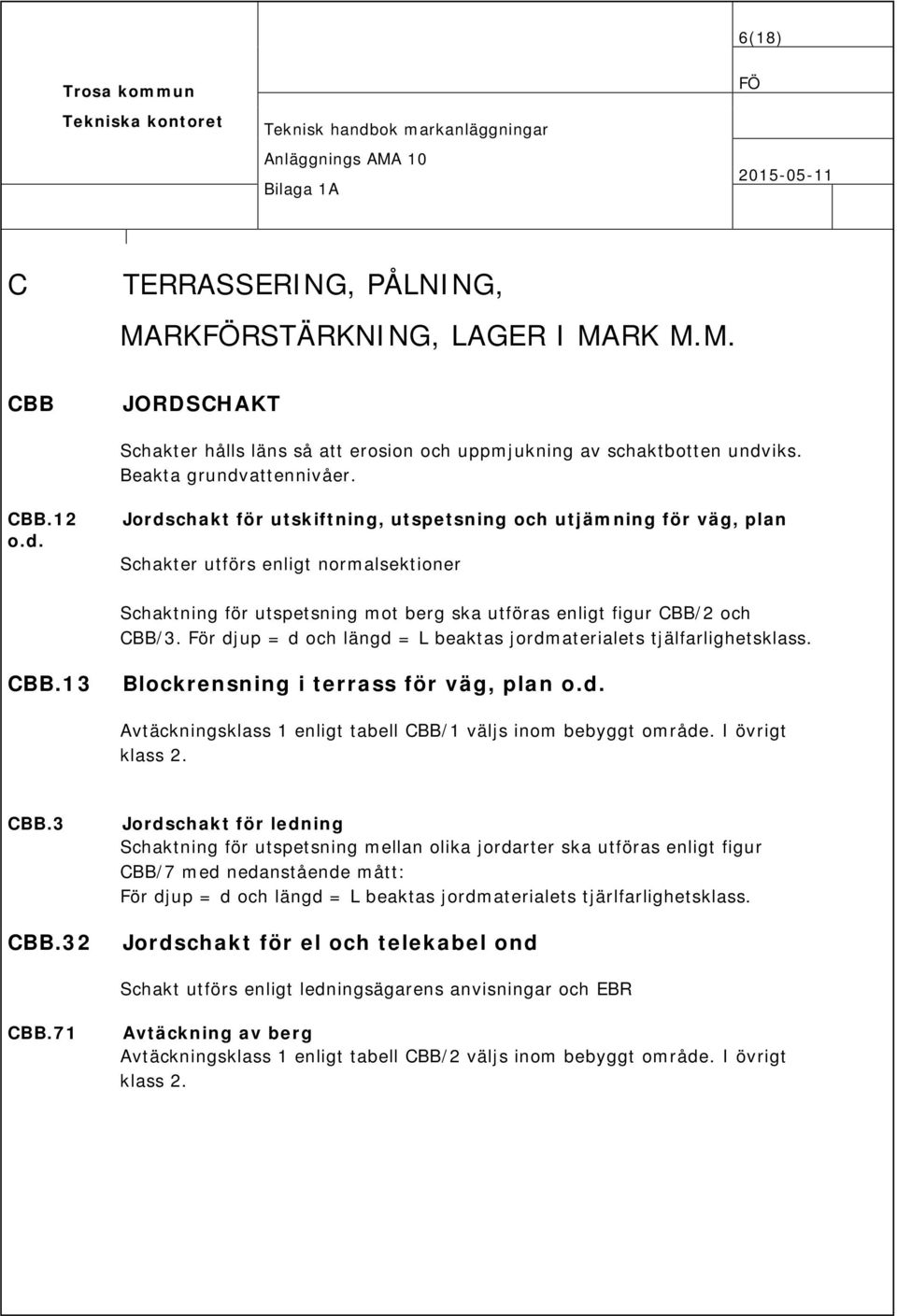

6 6(18) C TERRASSERING, PÅLNING, MARKRSTÄRKNING, LAGER I MARK M.M. CBB JORDSCHAKT Schakter hålls läns så att erosion och uppmjukning av schaktbotten undviks. Beakta grundvattennivåer. CBB.12 o.d. Jordschakt för utskiftning, utspetsning och utjämning för väg, plan Schakter utförs enligt normalsektioner Schaktning för utspetsning mot berg ska utföras enligt figur CBB/2 och CBB/3. För djup = d och längd = L beaktas jordmaterialets tjälfarlighetsklass. CBB.13 Blockrensning i terrass för väg, plan o.d. Avtäckningsklass 1 enligt tabell CBB/1 väljs inom bebyggt område. I övrigt klass 2. CBB.3 CBB.32 Jordschakt för ledning Schaktning för utspetsning mellan olika jordarter ska utföras enligt figur CBB/7 med nedanstående mått: För djup = d och längd = L beaktas jordmaterialets tjärlfarlighetsklass. Jordschakt för el och telekabel ond Schakt utförs enligt ledningsägarens anvisningar och EBR CBB.71 Avtäckning av berg Avtäckningsklass 1 enligt tabell CBB/2 väljs inom bebyggt område. I övrigt klass 2.

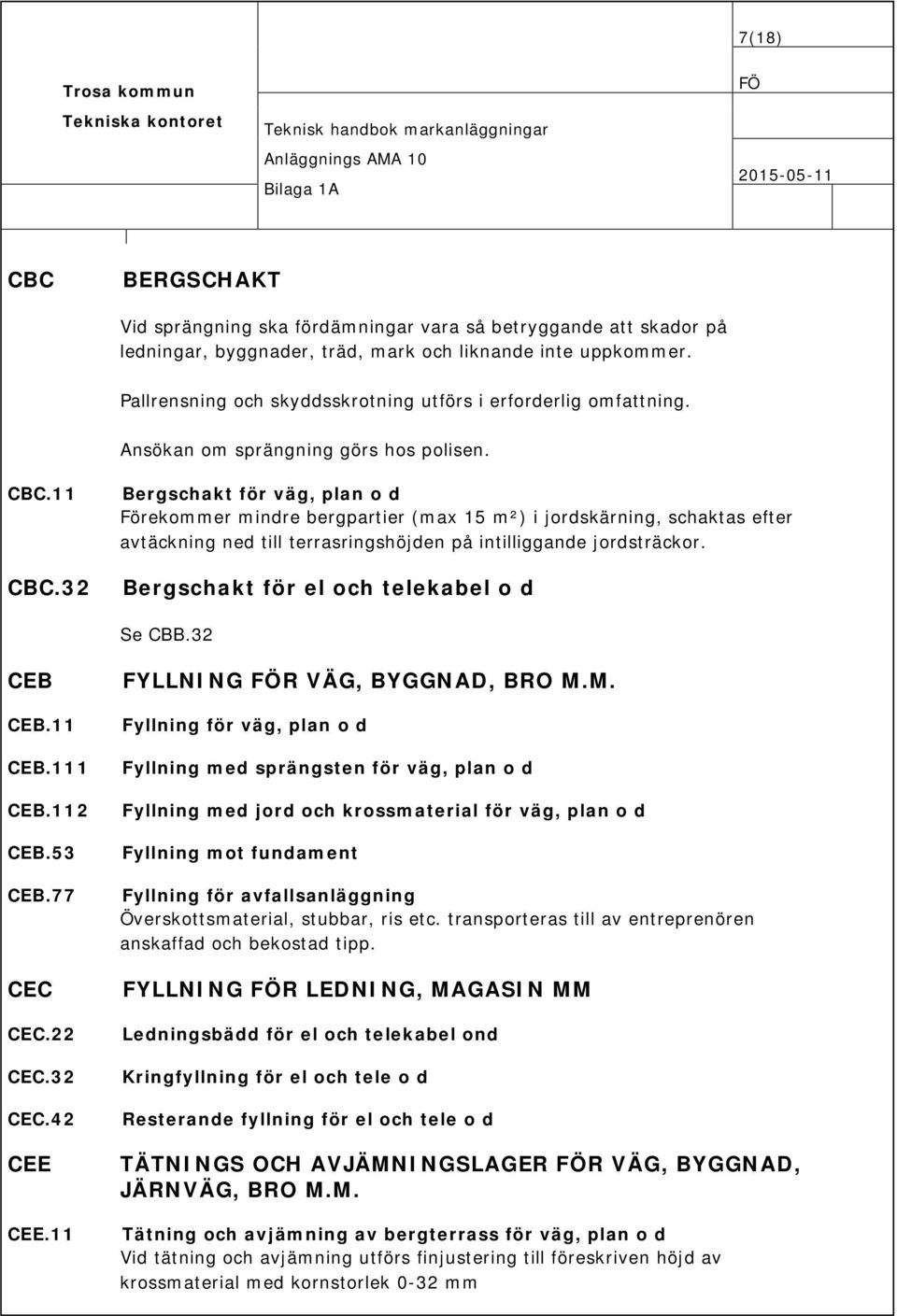

7 7(18) CBC BERGSCHAKT Vid sprängning ska fördämningar vara så betryggande att skador på ledningar, byggnader, träd, mark och liknande inte uppkommer. Pallrensning och skyddsskrotning utförs i erforderlig omfattning. Ansökan om sprängning görs hos polisen. CBC.11 CBC.32 Bergschakt för väg, plan o d Förekommer mindre bergpartier (max 15 m²) i jordskärning, schaktas efter avtäckning ned till terrasringshöjden på intilliggande jordsträckor. Bergschakt för el och telekabel o d Se CBB.32 CEB CEB.11 CEB.111 CEB.112 CEB.53 CEB.77 CEC CEC.22 CEC.32 CEC.42 CEE CEE.11 FYLLNING R VÄG, BYGGNAD, BRO M.M. Fyllning för väg, plan o d Fyllning med sprängsten för väg, plan o d Fyllning med jord och krossmaterial för väg, plan o d Fyllning mot fundament Fyllning för avfallsanläggning Överskottsmaterial, stubbar, ris etc. transporteras till av entreprenören anskaffad och bekostad tipp. FYLLNING R LEDNING, MAGASIN MM Ledningsbädd för el och telekabel ond Kringfyllning för el och tele o d Resterande fyllning för el och tele o d TÄTNINGS OCH AVJÄMNINGSLAGER R VÄG, BYGGNAD, JÄRNVÄG, BRO M.M. Tätning och avjämning av bergterrass för väg, plan o d Vid tätning och avjämning utförs finjustering till föreskriven höjd av krossmaterial med kornstorlek 0-32 mm

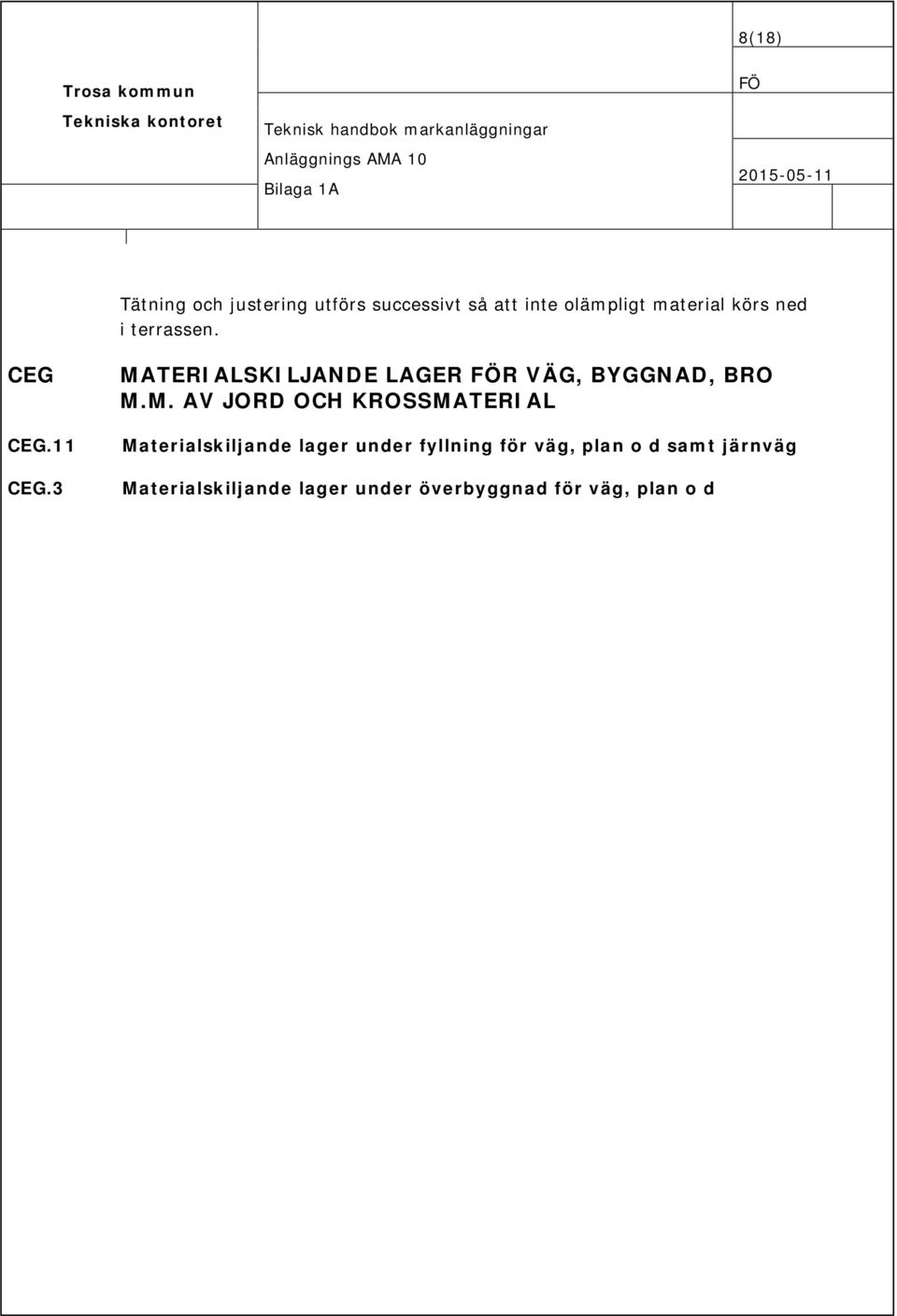

8 8(18) Tätning och justering utförs successivt så att inte olämpligt material körs ned i terrassen. CEG CEG.11 CEG.3 MATERIALSKILJANDE LAGER R VÄG, BYGGNAD, BRO M.M. AV JORD OCH KROSSMATERIAL Materialskiljande lager under fyllning för väg, plan o d samt järnväg Materialskiljande lager under överbyggnad för väg, plan o d

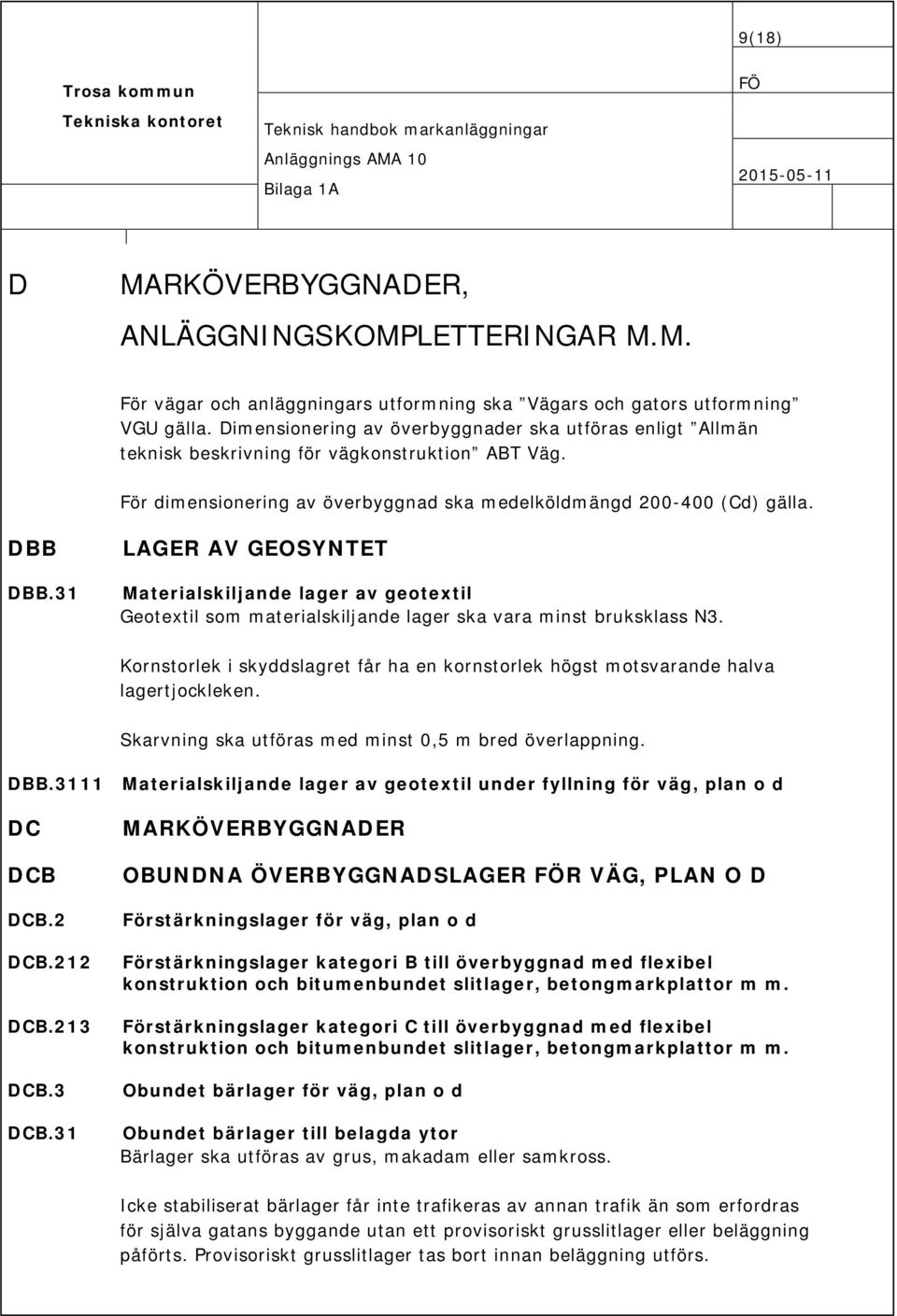

9 9(18) D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR M.M. För vägar och anläggningars utformning ska Vägars och gators utformning VGU gälla. Dimensionering av överbyggnader ska utföras enligt Allmän teknisk beskrivning för vägkonstruktion ABT Väg. För dimensionering av överbyggnad ska medelköldmängd (Cd) gälla. DBB DBB.31 LAGER AV GEOSYNTET Materialskiljande lager av geotextil Geotextil som materialskiljande lager ska vara minst bruksklass N3. Kornstorlek i skyddslagret får ha en kornstorlek högst motsvarande halva lagertjockleken. Skarvning ska utföras med minst 0,5 m bred överlappning. DBB.3111 Materialskiljande lager av geotextil under fyllning för väg, plan o d DC DCB DCB.2 DCB.212 DCB.213 DCB.3 DCB.31 MARKÖVERBYGGNADER OBUNDNA ÖVERBYGGNADSLAGER R VÄG, PLAN O D Förstärkningslager för väg, plan o d Förstärkningslager kategori B till överbyggnad med flexibel konstruktion och bitumenbundet slitlager, betongmarkplattor m m. Förstärkningslager kategori C till överbyggnad med flexibel konstruktion och bitumenbundet slitlager, betongmarkplattor m m. Obundet bärlager för väg, plan o d Obundet bärlager till belagda ytor Bärlager ska utföras av grus, makadam eller samkross. Icke stabiliserat bärlager får inte trafikeras av annan trafik än som erfordras för själva gatans byggande utan ett provisoriskt grusslitlager eller beläggning påförts. Provisoriskt grusslitlager tas bort innan beläggning utförs.

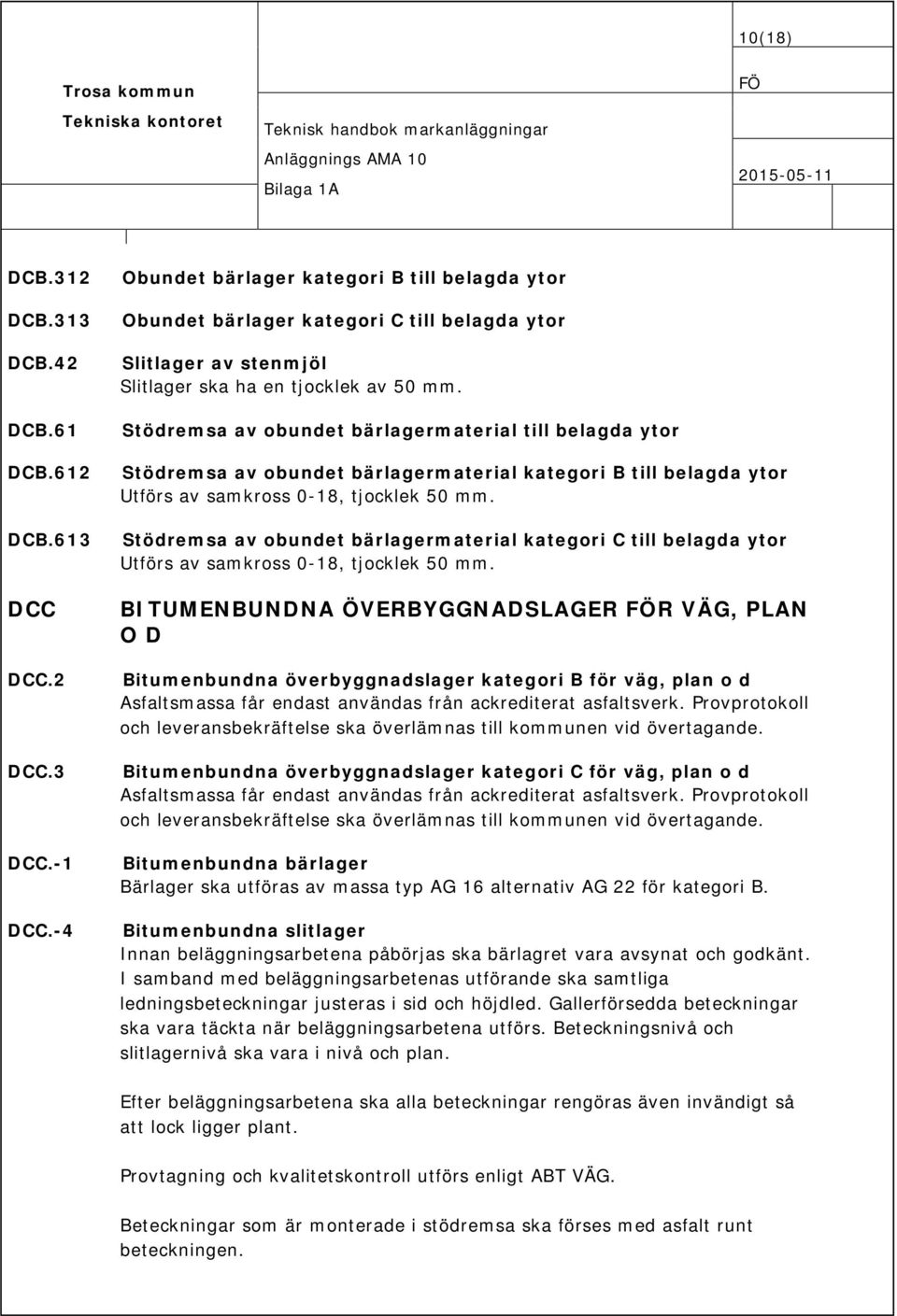

10 10(18) DCB.312 DCB.313 DCB.42 DCB.61 DCB.612 DCB.613 DCC DCC.2 DCC.3 DCC.-1 DCC.-4 Obundet bärlager kategori B till belagda ytor Obundet bärlager kategori C till belagda ytor Slitlager av stenmjöl Slitlager ska ha en tjocklek av 50 mm. Stödremsa av obundet bärlagermaterial till belagda ytor Stödremsa av obundet bärlagermaterial kategori B till belagda ytor Utförs av samkross 0-18, tjocklek 50 mm. Stödremsa av obundet bärlagermaterial kategori C till belagda ytor Utförs av samkross 0-18, tjocklek 50 mm. BITUMENBUNDNA ÖVERBYGGNADSLAGER R VÄG, PLAN O D Bitumenbundna överbyggnadslager kategori B för väg, plan o d Asfaltsmassa får endast användas från ackrediterat asfaltsverk. Provprotokoll och leveransbekräftelse ska överlämnas till kommunen vid övertagande. Bitumenbundna överbyggnadslager kategori C för väg, plan o d Asfaltsmassa får endast användas från ackrediterat asfaltsverk. Provprotokoll och leveransbekräftelse ska överlämnas till kommunen vid övertagande. Bitumenbundna bärlager Bärlager ska utföras av massa typ AG 16 alternativ AG 22 för kategori B. Bitumenbundna slitlager Innan beläggningsarbetena påbörjas ska bärlagret vara avsynat och godkänt. I samband med beläggningsarbetenas utförande ska samtliga ledningsbeteckningar justeras i sid och höjdled. Gallerförsedda beteckningar ska vara täckta när beläggningsarbetena utförs. Beteckningsnivå och slitlagernivå ska vara i nivå och plan. Efter beläggningsarbetena ska alla beteckningar rengöras även invändigt så att lock ligger plant. Provtagning och kvalitetskontroll utförs enligt ABT VÄG. Beteckningar som är monterade i stödremsa ska förses med asfalt runt beteckningen.

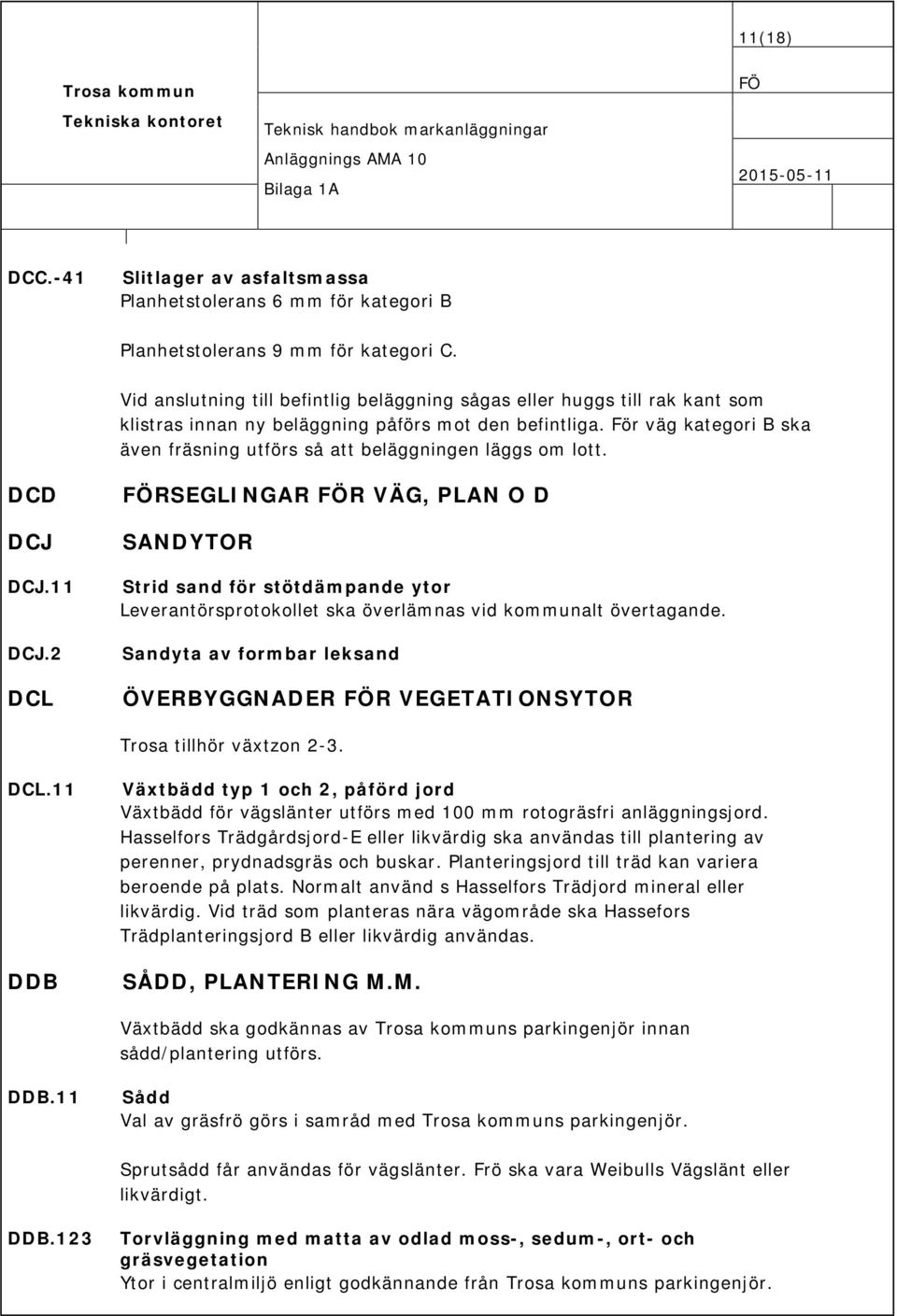

11 11(18) DCC.-41 Slitlager av asfaltsmassa Planhetstolerans 6 mm för kategori B Planhetstolerans 9 mm för kategori C. Vid anslutning till befintlig beläggning sågas eller huggs till rak kant som klistras innan ny beläggning påförs mot den befintliga. För väg kategori B ska även fräsning utförs så att beläggningen läggs om lott. DCD DCJ DCJ.11 DCJ.2 DCL RSEGLINGAR R VÄG, PLAN O D SANDYTOR Strid sand för stötdämpande ytor Leverantörsprotokollet ska överlämnas vid kommunalt övertagande. Sandyta av formbar leksand ÖVERBYGGNADER R VEGETATIONSYTOR Trosa tillhör växtzon 2-3. DCL.11 DDB Växtbädd typ 1 och 2, påförd jord Växtbädd för vägslänter utförs med 100 mm rotogräsfri anläggningsjord. Hasselfors Trädgårdsjord-E eller likvärdig ska användas till plantering av perenner, prydnadsgräs och buskar. Planteringsjord till träd kan variera beroende på plats. Normalt använd s Hasselfors Trädjord mineral eller likvärdig. Vid träd som planteras nära vägområde ska Hassefors Trädplanteringsjord B eller likvärdig användas. SÅDD, PLANTERING M.M. Växtbädd ska godkännas av s parkingenjör innan sådd/plantering utförs. DDB.11 Sådd Val av gräsfrö görs i samråd med s parkingenjör. Sprutsådd får användas för vägslänter. Frö ska vara Weibulls Vägslänt eller likvärdigt. DDB.123 Torvläggning med matta av odlad moss-, sedum-, ort- och gräsvegetation Ytor i centralmiljö enligt godkännande från s parkingenjör.

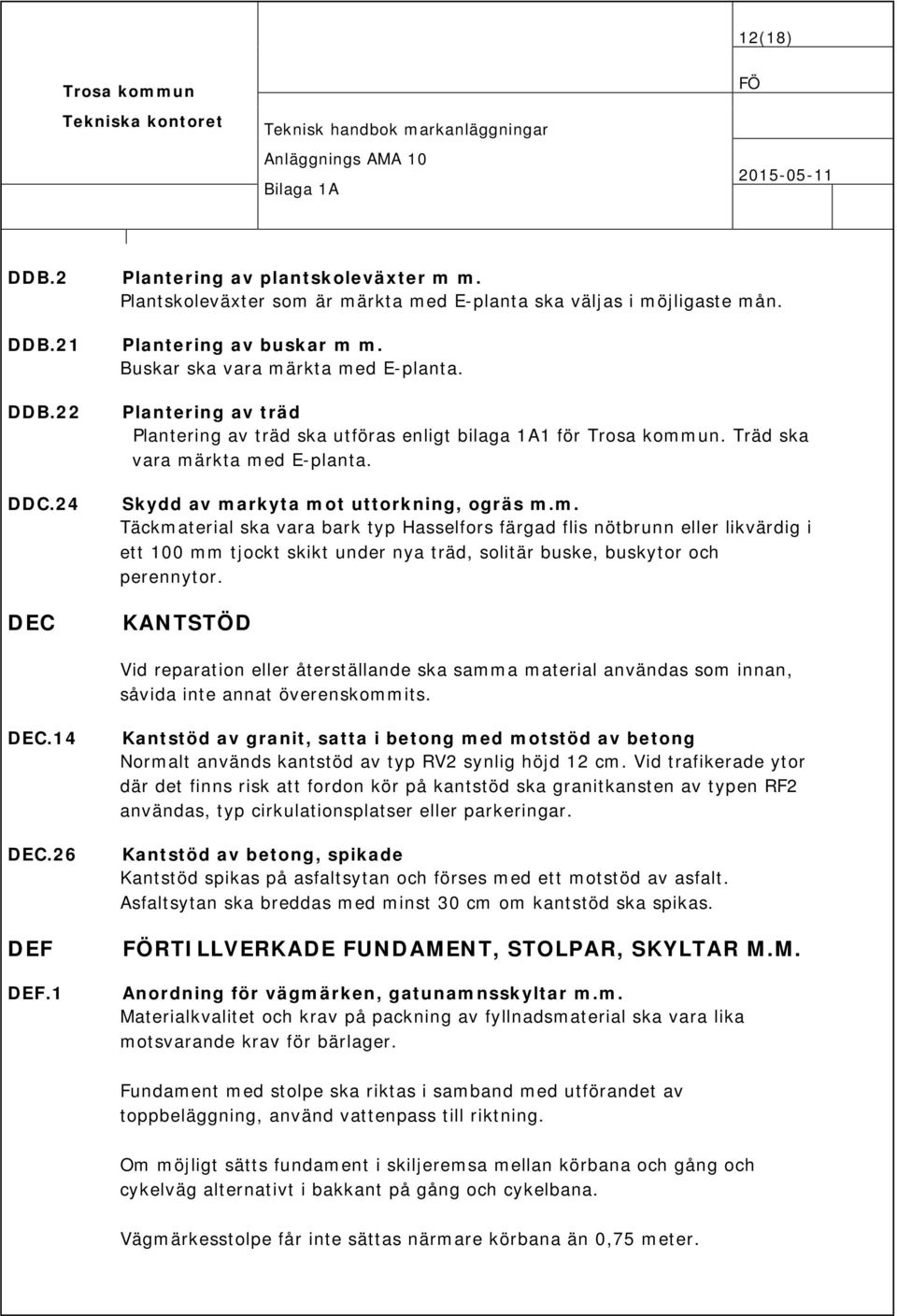

12 12(18) DDB.2 Plantering av plantskoleväxter m m. Plantskoleväxter som är märkta med E-planta ska väljas i möjligaste mån. DDB.21 Plantering av buskar m m. Buskar ska vara märkta med E-planta. DDB.22 DDC.24 DEC Plantering av träd Plantering av träd ska utföras enligt bilaga 1A1 för. Träd ska vara märkta med E-planta. Skydd av markyta mot uttorkning, ogräs m.m. Täckmaterial ska vara bark typ Hasselfors färgad flis nötbrunn eller likvärdig i ett 100 mm tjockt skikt under nya träd, solitär buske, buskytor och perennytor. KANTSTÖD Vid reparation eller återställande ska samma material användas som innan, såvida inte annat överenskommits. DEC.14 DEC.26 DEF DEF.1 Kantstöd av granit, satta i betong med motstöd av betong Normalt används kantstöd av typ RV2 synlig höjd 12 cm. Vid trafikerade ytor där det finns risk att fordon kör på kantstöd ska granitkansten av typen RF2 användas, typ cirkulationsplatser eller parkeringar. Kantstöd av betong, spikade Kantstöd spikas på asfaltsytan och förses med ett motstöd av asfalt. Asfaltsytan ska breddas med minst 30 cm om kantstöd ska spikas. RTILLVERKADE FUNDAMENT, STOLPAR, SKYLTAR M.M. Anordning för vägmärken, gatunamnsskyltar m.m. Materialkvalitet och krav på packning av fyllnadsmaterial ska vara lika motsvarande krav för bärlager. Fundament med stolpe ska riktas i samband med utförandet av toppbeläggning, använd vattenpass till riktning. Om möjligt sätts fundament i skiljeremsa mellan körbana och gång och cykelväg alternativt i bakkant på gång och cykelbana. Vägmärkesstolpe får inte sättas närmare körbana än 0,75 meter.

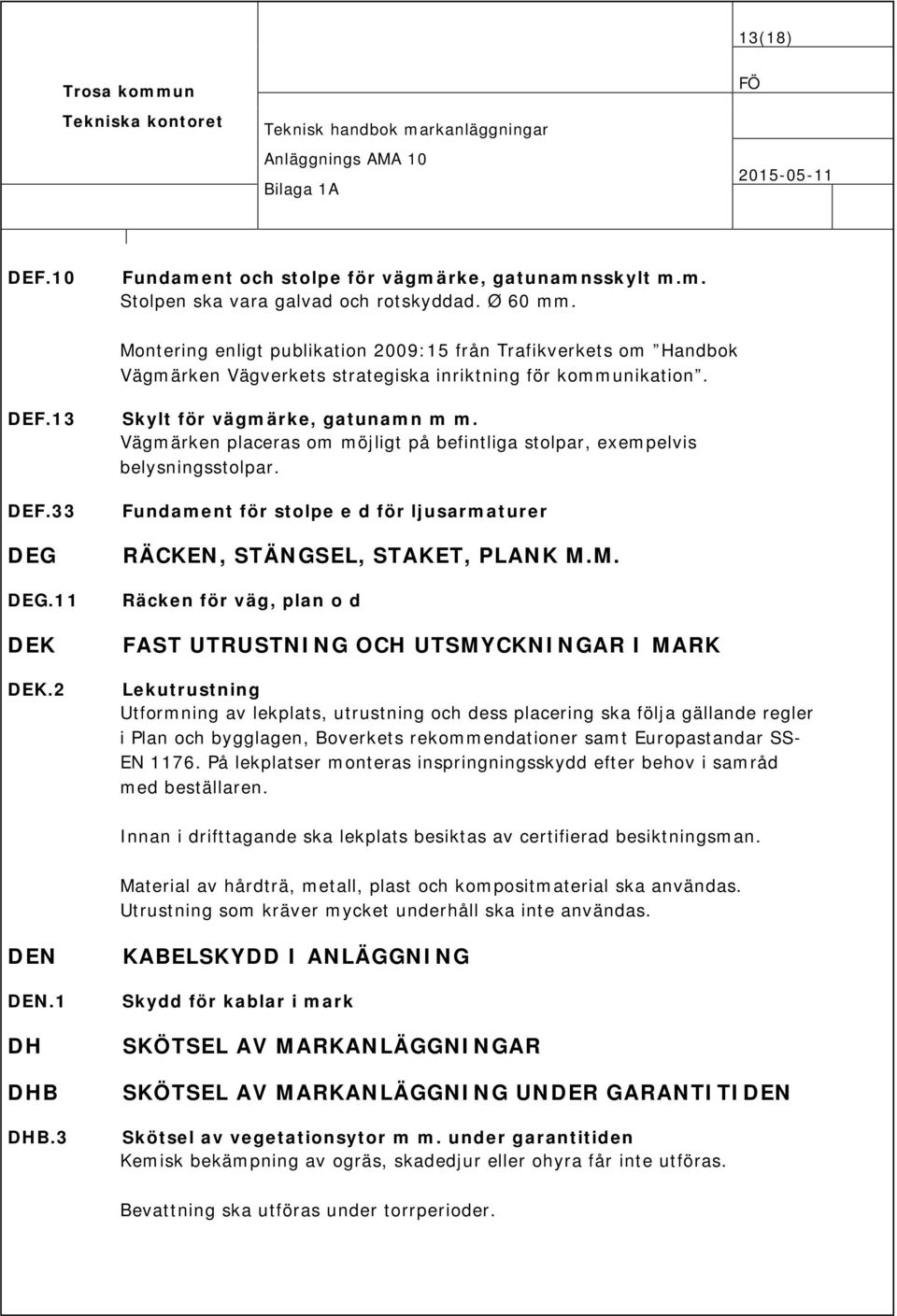

13 13(18) DEF.10 Fundament och stolpe för vägmärke, gatunamnsskylt m.m. Stolpen ska vara galvad och rotskyddad. Ø 60 mm. Montering enligt publikation 2009:15 från Trafikverkets om Handbok Vägmärken Vägverkets strategiska inriktning för kommunikation. DEF.13 Skylt för vägmärke, gatunamn m m. Vägmärken placeras om möjligt på befintliga stolpar, exempelvis belysningsstolpar. DEF.33 DEG DEG.11 DEK DEK.2 Fundament för stolpe e d för ljusarmaturer RÄCKEN, STÄNGSEL, STAKET, PLANK M.M. Räcken för väg, plan o d FAST UTRUSTNING OCH UTSMYCKNINGAR I MARK Lekutrustning Utformning av lekplats, utrustning och dess placering ska följa gällande regler i Plan och bygglagen, Boverkets rekommendationer samt Europastandar SS- EN På lekplatser monteras inspringningsskydd efter behov i samråd med beställaren. Innan i drifttagande ska lekplats besiktas av certifierad besiktningsman. Material av hårdträ, metall, plast och kompositmaterial ska användas. Utrustning som kräver mycket underhåll ska inte användas. DEN DEN.1 DH DHB DHB.3 KABELSKYDD I ANLÄGGNING Skydd för kablar i mark SKÖTSEL AV MARKANLÄGGNINGAR SKÖTSEL AV MARKANLÄGGNING UNDER GARANTITIDEN Skötsel av vegetationsytor m m. under garantitiden Kemisk bekämpning av ogräs, skadedjur eller ohyra får inte utföras. Bevattning ska utföras under torrperioder.

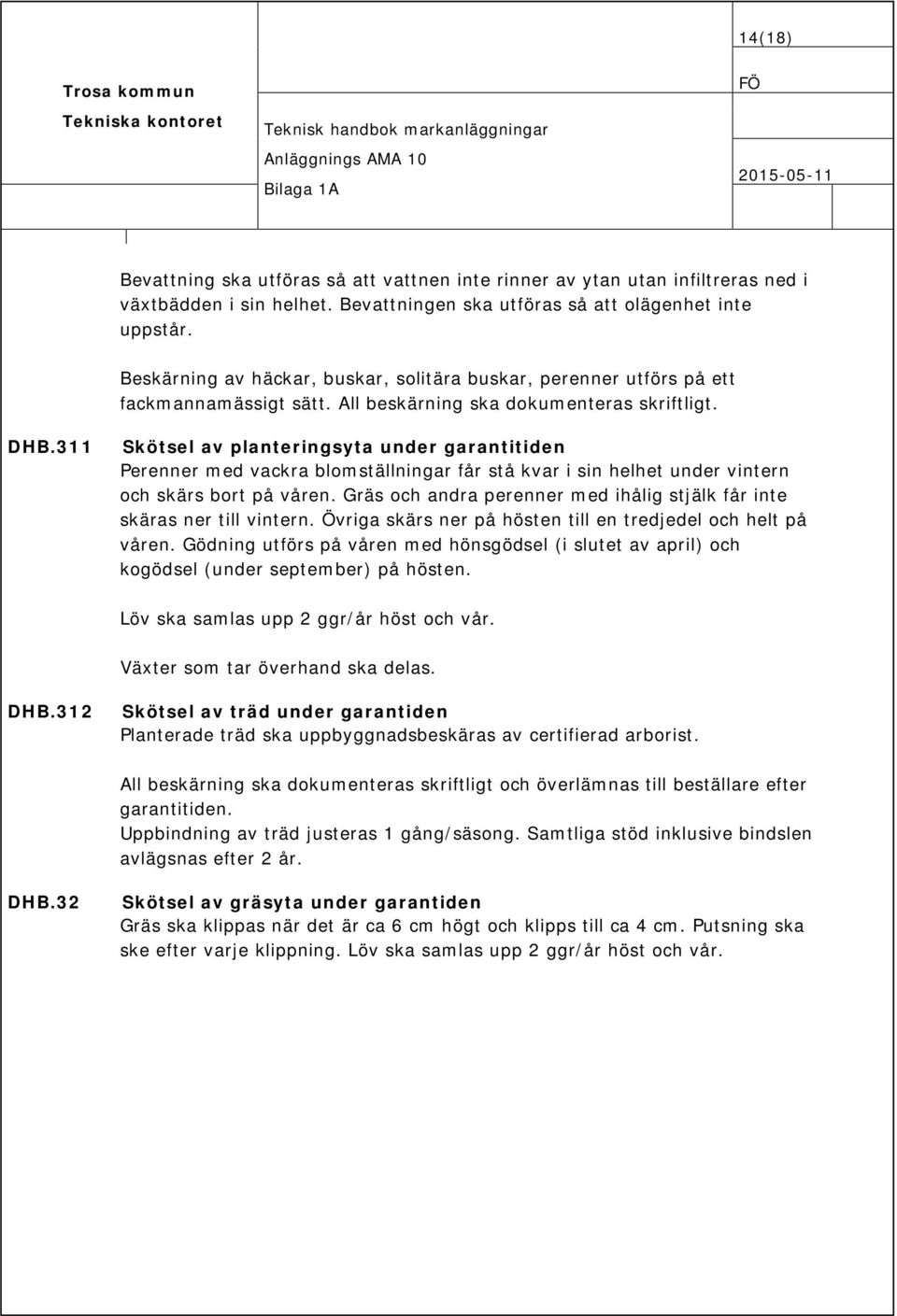

14 14(18) Bevattning ska utföras så att vattnen inte rinner av ytan utan infiltreras ned i växtbädden i sin helhet. Bevattningen ska utföras så att olägenhet inte uppstår. Beskärning av häckar, buskar, solitära buskar, perenner utförs på ett fackmannamässigt sätt. All beskärning ska dokumenteras skriftligt. DHB.311 Skötsel av planteringsyta under garantitiden Perenner med vackra blomställningar får stå kvar i sin helhet under vintern och skärs bort på våren. Gräs och andra perenner med ihålig stjälk får inte skäras ner till vintern. Övriga skärs ner på hösten till en tredjedel och helt på våren. Gödning utförs på våren med hönsgödsel (i slutet av april) och kogödsel (under september) på hösten. Löv ska samlas upp 2 ggr/år höst och vår. Växter som tar överhand ska delas. DHB.312 Skötsel av träd under garantiden Planterade träd ska uppbyggnadsbeskäras av certifierad arborist. All beskärning ska dokumenteras skriftligt och överlämnas till beställare efter garantitiden. Uppbindning av träd justeras 1 gång/säsong. Samtliga stöd inklusive bindslen avlägsnas efter 2 år. DHB.32 Skötsel av gräsyta under garantiden Gräs ska klippas när det är ca 6 cm högt och klipps till ca 4 cm. Putsning ska ske efter varje klippning. Löv ska samlas upp 2 ggr/år höst och vår.

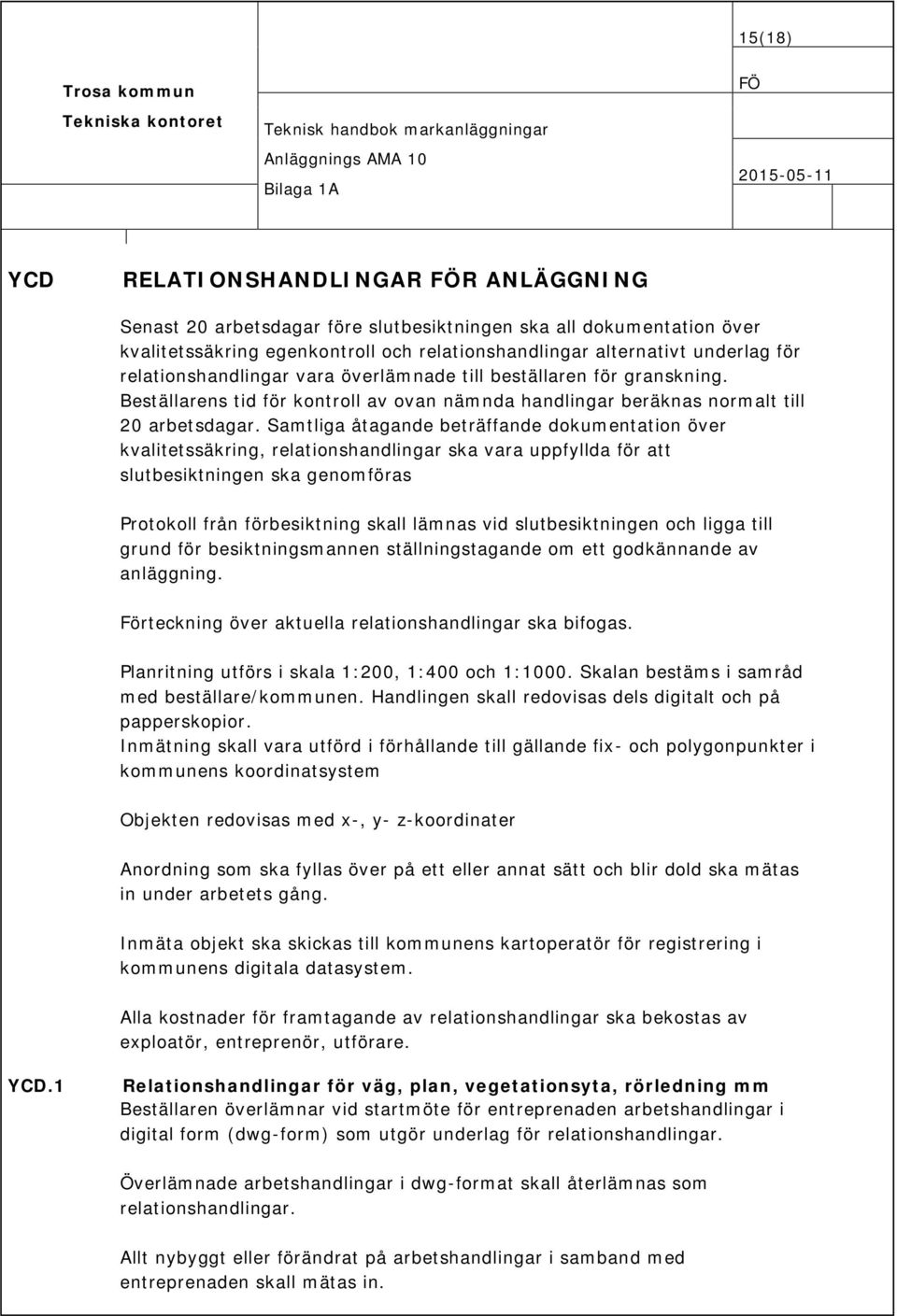

15 15(18) YCD RELATIONSHANDLINGAR R ANLÄGGNING Senast 20 arbetsdagar före slutbesiktningen ska all dokumentation över kvalitetssäkring egenkontroll och relationshandlingar alternativt underlag för relationshandlingar vara överlämnade till beställaren för granskning. Beställarens tid för kontroll av ovan nämnda handlingar beräknas normalt till 20 arbetsdagar. Samtliga åtagande beträffande dokumentation över kvalitetssäkring, relationshandlingar ska vara uppfyllda för att slutbesiktningen ska genomföras Protokoll från förbesiktning skall lämnas vid slutbesiktningen och ligga till grund för besiktningsmannen ställningstagande om ett godkännande av anläggning. Förteckning över aktuella relationshandlingar ska bifogas. Planritning utförs i skala 1:200, 1:400 och 1:1000. Skalan bestäms i samråd med beställare/kommunen. Handlingen skall redovisas dels digitalt och på papperskopior. Inmätning skall vara utförd i förhållande till gällande fix- och polygonpunkter i kommunens koordinatsystem Objekten redovisas med x-, y- z-koordinater Anordning som ska fyllas över på ett eller annat sätt och blir dold ska mätas in under arbetets gång. Inmäta objekt ska skickas till kommunens kartoperatör för registrering i kommunens digitala datasystem. Alla kostnader för framtagande av relationshandlingar ska bekostas av exploatör, entreprenör, utförare. YCD.1 Relationshandlingar för väg, plan, vegetationsyta, rörledning mm Beställaren överlämnar vid startmöte för entreprenaden arbetshandlingar i digital form (dwg-form) som utgör underlag för relationshandlingar. Överlämnade arbetshandlingar i dwg-format skall återlämnas som relationshandlingar. Allt nybyggt eller förändrat på arbetshandlingar i samband med entreprenaden skall mätas in.

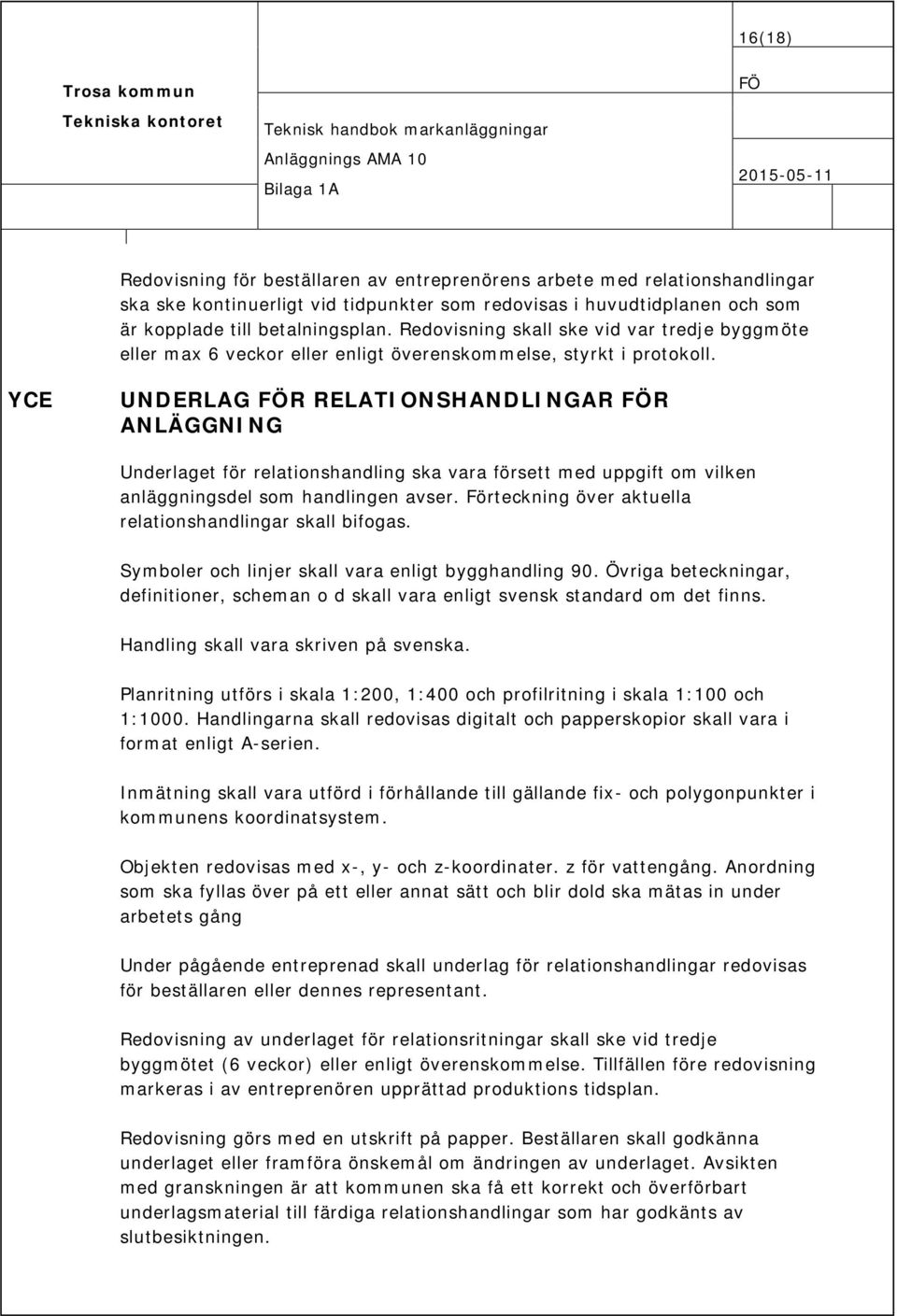

16 16(18) Redovisning för beställaren av entreprenörens arbete med relationshandlingar ska ske kontinuerligt vid tidpunkter som redovisas i huvudtidplanen och som är kopplade till betalningsplan. Redovisning skall ske vid var tredje byggmöte eller max 6 veckor eller enligt överenskommelse, styrkt i protokoll. YCE UNDERLAG R RELATIONSHANDLINGAR R ANLÄGGNING Underlaget för relationshandling ska vara försett med uppgift om vilken anläggningsdel som handlingen avser. Förteckning över aktuella relationshandlingar skall bifogas. Symboler och linjer skall vara enligt bygghandling 90. Övriga beteckningar, definitioner, scheman o d skall vara enligt svensk standard om det finns. Handling skall vara skriven på svenska. Planritning utförs i skala 1:200, 1:400 och profilritning i skala 1:100 och 1:1000. Handlingarna skall redovisas digitalt och papperskopior skall vara i format enligt A-serien. Inmätning skall vara utförd i förhållande till gällande fix- och polygonpunkter i kommunens koordinatsystem. Objekten redovisas med x-, y- och z-koordinater. z för vattengång. Anordning som ska fyllas över på ett eller annat sätt och blir dold ska mätas in under arbetets gång Under pågående entreprenad skall underlag för relationshandlingar redovisas för beställaren eller dennes representant. Redovisning av underlaget för relationsritningar skall ske vid tredje byggmötet (6 veckor) eller enligt överenskommelse. Tillfällen före redovisning markeras i av entreprenören upprättad produktions tidsplan. Redovisning görs med en utskrift på papper. Beställaren skall godkänna underlaget eller framföra önskemål om ändringen av underlaget. Avsikten med granskningen är att kommunen ska få ett korrekt och överförbart underlagsmaterial till färdiga relationshandlingar som har godkänts av slutbesiktningen.

17 17(18) YCE.1 Underlag för relationshandlingar för väg, plan, vegetationsyta, rörledning m m. Beställaren tillhandhåller arbetshandlingarna i digital form (dwg-format) som underlag för relationshandling innan arbetena påbörjas i samband med startmöte för entreprenaden Allt som är nybyggt eller förändrat i samband med entreprenaden skall mätas in. Koordinatfil skall levereras som vanlig textfil i excel-format samt på papper Varje kategori ledningsslag, brunn ventil o d skall vara separat redovisad på ett eget lager. Inmätningen skall vara utförd i förhållande till gällande fix- och polygonpunkter i kommunens koordinatsystem. Förändringar och utbyte av material under entreprenadtiden skall redovisas. I förekommande fall skall produktspecifikation redovisas. Vilka produkter som skall redovisas avgörs i samråd med beställaren. Det slutliga eller återstående underlaget överlämnas minst 20 arbetsdagar före slutbesiktning till beställaren. Handlingarna skall vara signerade och godkända av ansvarig person hos entreprenören. YCJ UNDERLAG R DRIFTINSTRUKTIONER R ANLÄGGNING Driftinstruktionerna, 3 exemplar, ska vara på svenska. Driftinstruktionerna ska överlämnas till beställare/kommunen senast i samband med anmälan till slutbesiktning. YCK UNDERHÅLLSINSTRUKTIONER R ANLÄGGNING Underhållsinstruktionerna i 3 exemplar skall vara på svenska. Underhållsinstruktionerna ska överlämnas till beställare/kommunen senast i samband med anmälan till slutbesiktning. YCQ KONTROLLPLANER R ANLÄGGNING

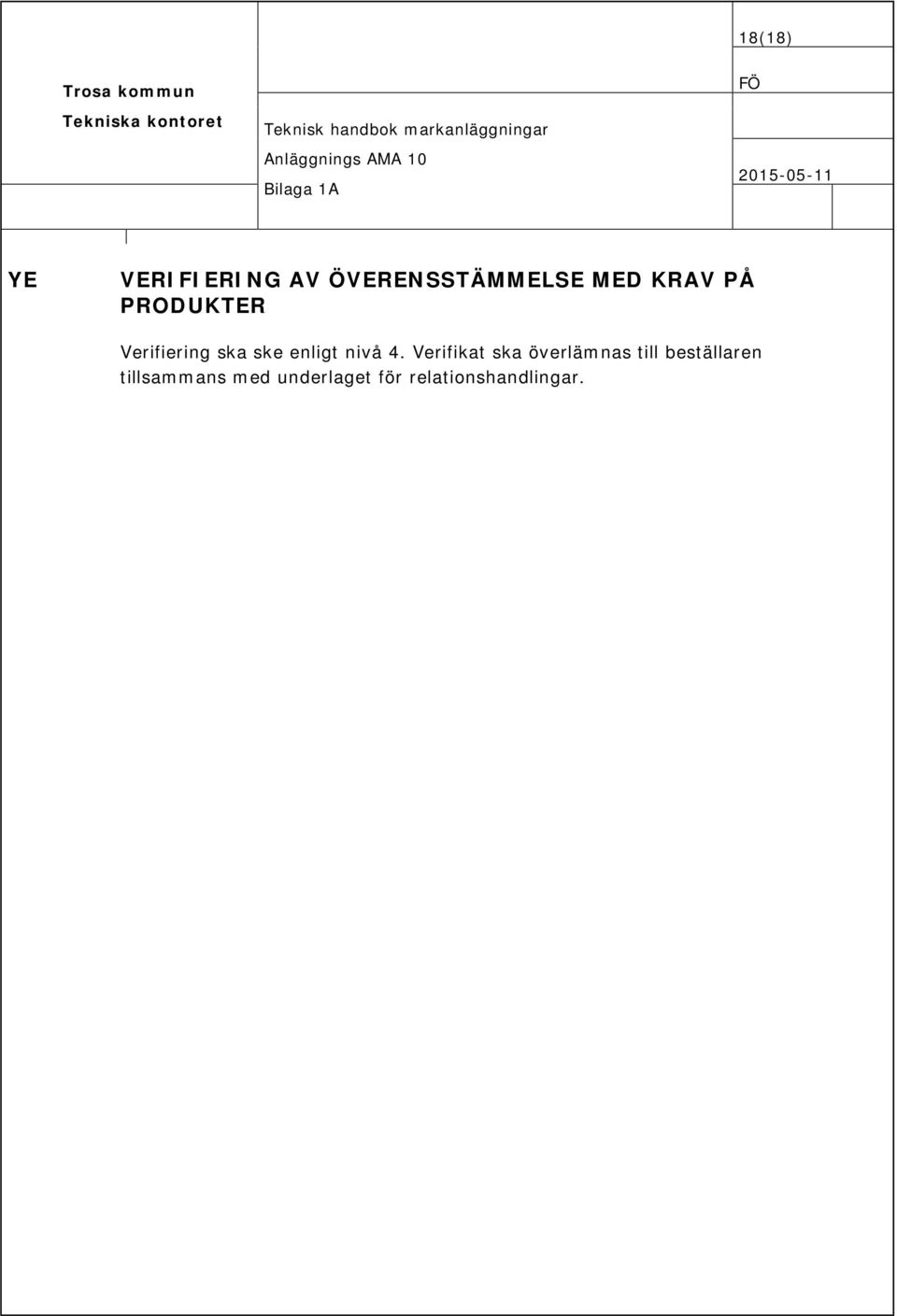

18 18(18) YE VERIFIERING AV ÖVERENSSTÄMMELSE MED KRAV PÅ PRODUKTER Verifiering ska ske enligt nivå 4. Verifikat ska överlämnas till beställaren tillsammans med underlaget för relationshandlingar.
