1 Hur hanterar vi CEmärkta produkter Lahja Rydberg Forssbeck

2 Disposition Byggproduktförordningen Boverkets föreskrifter och Trafikverkets föreskrifter Vårt sätt att kravställa produktkrav i AMA-världen Produktstandard CE-märkning Verifiering

3 Byggproduktförordningen CE-märkning av byggprodukter utgör en del av fortsatt EU- harmonisering under byggproduktdirektivet. Sedan 2011 är direktivet en förordning. Avsikt att underlätta handel med byggprodukter på den europeiska marknaden. Nationella system för kontroll och deklaration av byggprodukter fasas ut successivt Övergång sker successivt till förordningen och ska vara fullt genomförd 1 juli

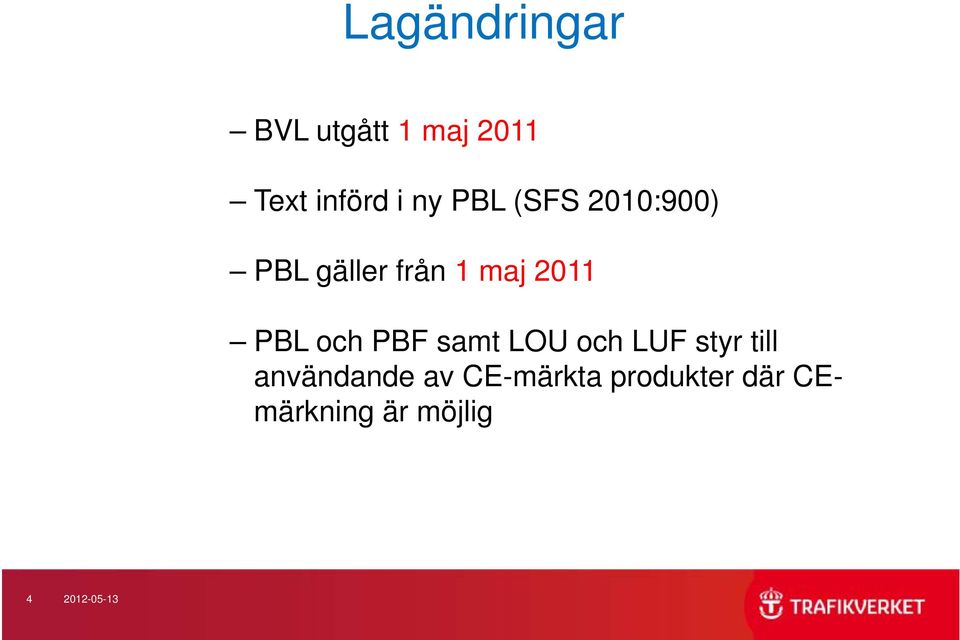

4 Lagändringar BVL utgått 1 maj 2011 Text införd i ny PBL (SFS 2010:900) PBL gäller från 1 maj 2011 PBL och PBF samt LOU och LUF styr till användande av CE-märkta produkter där CEmärkning är möjlig

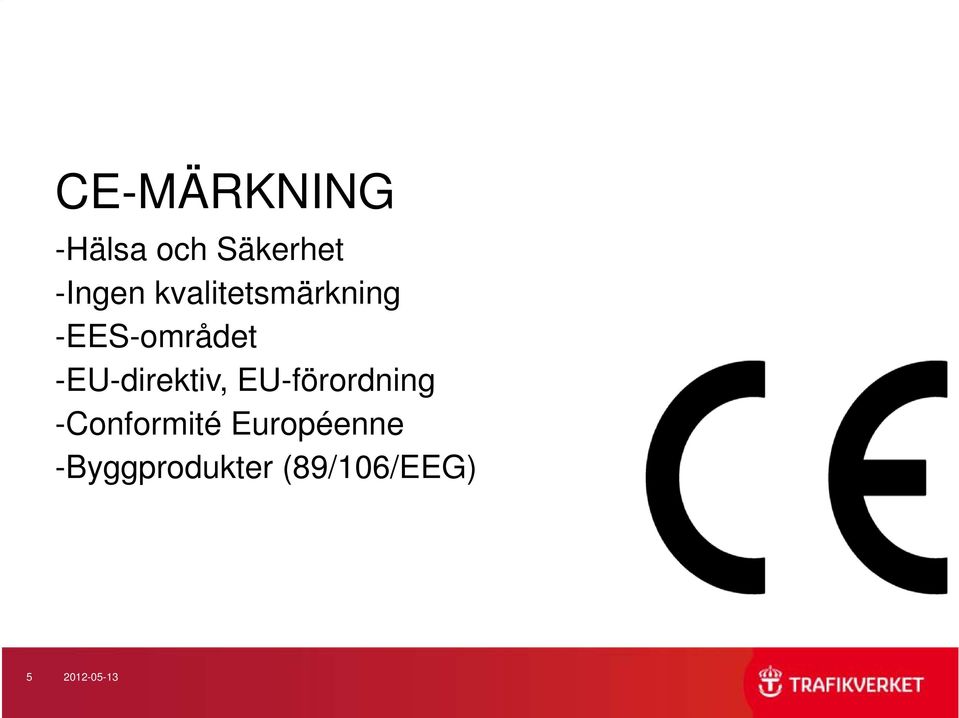

5 CE-MÄRKNING -Hälsa och Säkerhet -Ingen kvalitetsmärkning -EES-området -EU-direktiv, EU-förordning -Conformité Européenne -Byggprodukter (89/106/EEG)

6 CE-MÄRKNING -Aktuell standard -Provningsresultat -No Performance Determined, ed, NPD

7 Kan alla byggprodukter CE-märkas? Nej bara byggprodukter som enligt EU:s beslut kan CE-märkas, d.v.s. som antingen omfattas av en harmoniserad standard omfattas av en ETAG (Europeiskt vägledningsdokument för ETA) eller för vilken ett separat beslut om ETA fattats av Kommissionen. En harmoniserad standard känns igen på att den har en ZA-bilaga. (Med ett undantag armeringsstandarden som har bilaga men ändå inte är harmoniserad) I den nya Byggproduktförordningen ersätts ETA av Bedömningsdokument

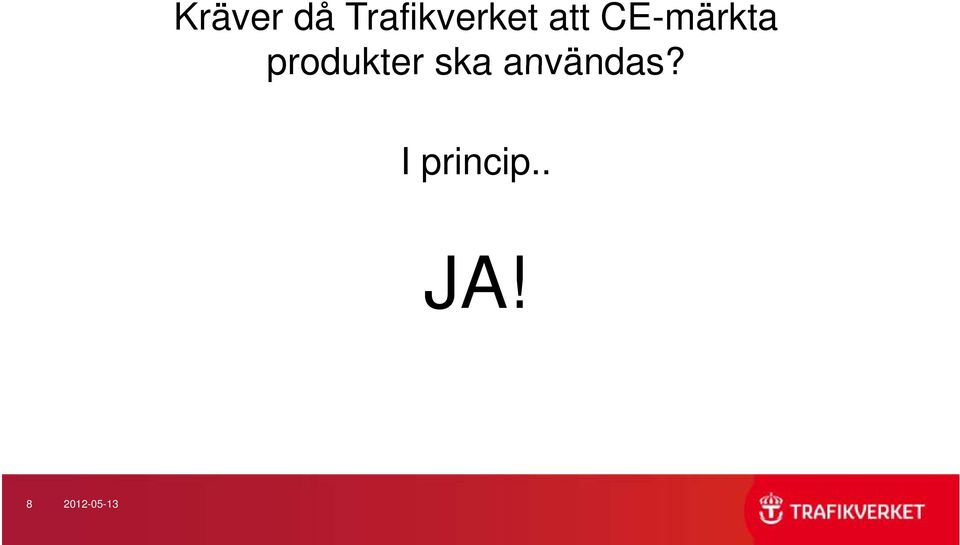

8 Kräver då Trafikverket att CE-märkta produkter ska användas? I princip.. JA!

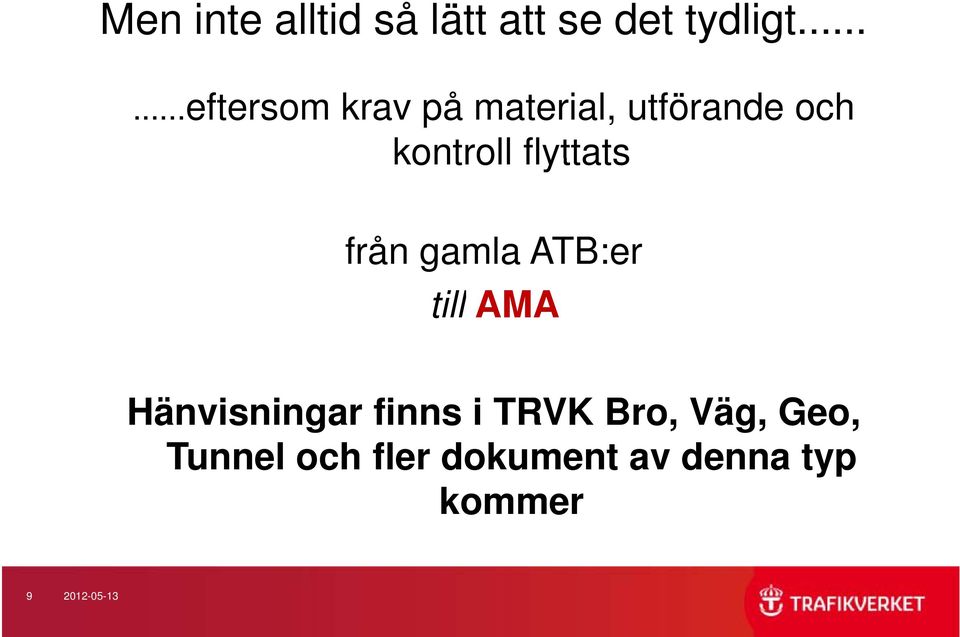

9 Men inte alltid så lätt att se det tydligt......eftersom krav på material, utförande och kontroll flyttats få från gamla ATB:er till AMA Hänvisningar finns i TRVK Bro, Väg, Geo, Tunnel och fler dokument av denna typ kommer

10 Exempel ur TRVK Bro För utförandeentreprenad i A & A.1.5.4: Krav på material, kontroll och utförande enligt AMA ska vara uppfyllda för samtliga i konstruktionen ingående produktionsresultat. I förekommande fall ska koder och rubriker i AMA för bro respektive kategori A åberopas

11 ... och för totalentreprenad i A.1.5.5: Ett förslag till teknisk lösning ska upprättas och bl.a. omfatta en beskrivning av material. Vald lösning ska sedan verifieras och dokumenteras I relationshandlingarna en beskrivning upprättad BSAB-kodad

12 Hur hanteras detta i AMA? Vanligtvis under rubriken Material och varukrav: Produkten X ska uppfylla krav enligt SS-EN XXXXX Bekräftelse av överensstämmelse ska ske enligt SS-EN XXXXX i de fall där SS-EN XXXXX är en harmoniserad standard CE-märkning!!!! Ingen skillnad mellan AMA 07 och AMA

13 CE-MÄRKNING Exempel: Vattenavvisande impregneringsmedel ska uppfylla kraven i SS-EN (1) tabell 3, varvid klass I ska tillämpas för uttorkningskoefficienten k i t och minst klass I för inträngningsdjup. Bekräftelseprocedur 2+ i annex ZA i ovannämnda standard d ska tillämpas

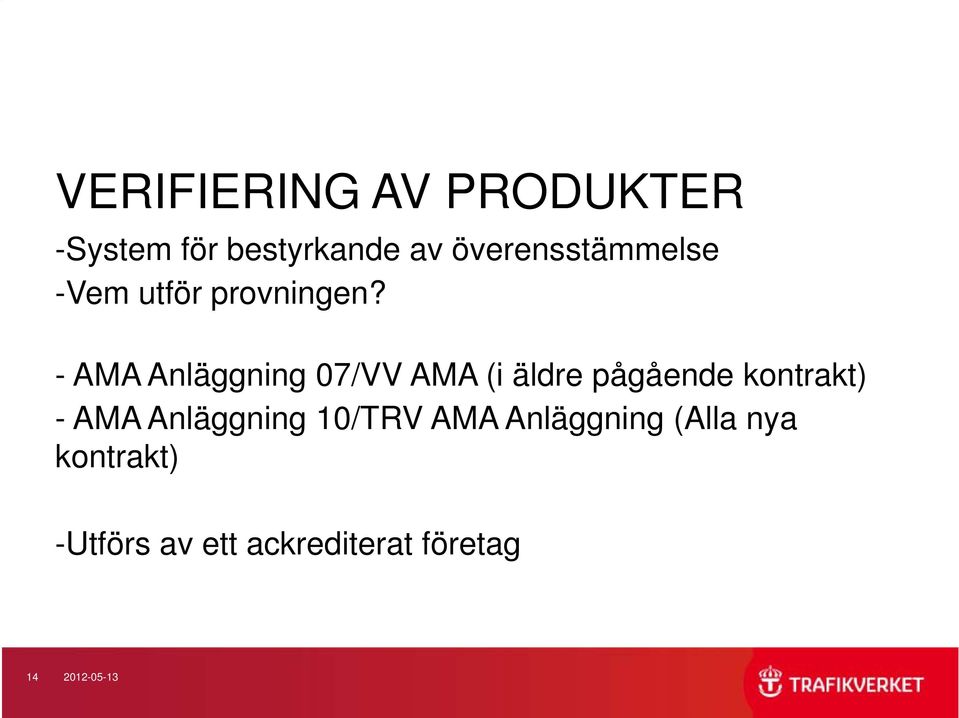

14 VERIFIERING AV PRODUKTER -System för bestyrkande av överensstämmelse -Vem utför provningen? - AMA Anläggning 07/VV AMA (i äldre pågående kontrakt) - AMA Anläggning 10/TRV AMA Anläggning (Alla nya kontrakt) -Utförs av ett ackrediterat företag

15 VERIFIERING AV PRODUKTER Ej CE-märkta produkter -Nivåer i AMA Anläggning g - YE Verifiering av överensstämmelse med krav på produkter - Nivå 1 certifierad produkt - Nivå 2-4 tillverkarförsäkran -Tillverkare = tillverkare, entreprenör, importör eller leverantör

16 VERIFIERING AV PRODUKTER -AMA Anläggning - Nivå 1 - Certifierade produkter - Nivå 2 - Tillverkarförsäkran i kombination med certifierat t kvalitetssystem t t - Nivå 3 Tillverkarförsäkran i kombination med provning vid ackrediterat t organ - Nivå 4 Tillverkarförsäkran i kombination med egenkontroll

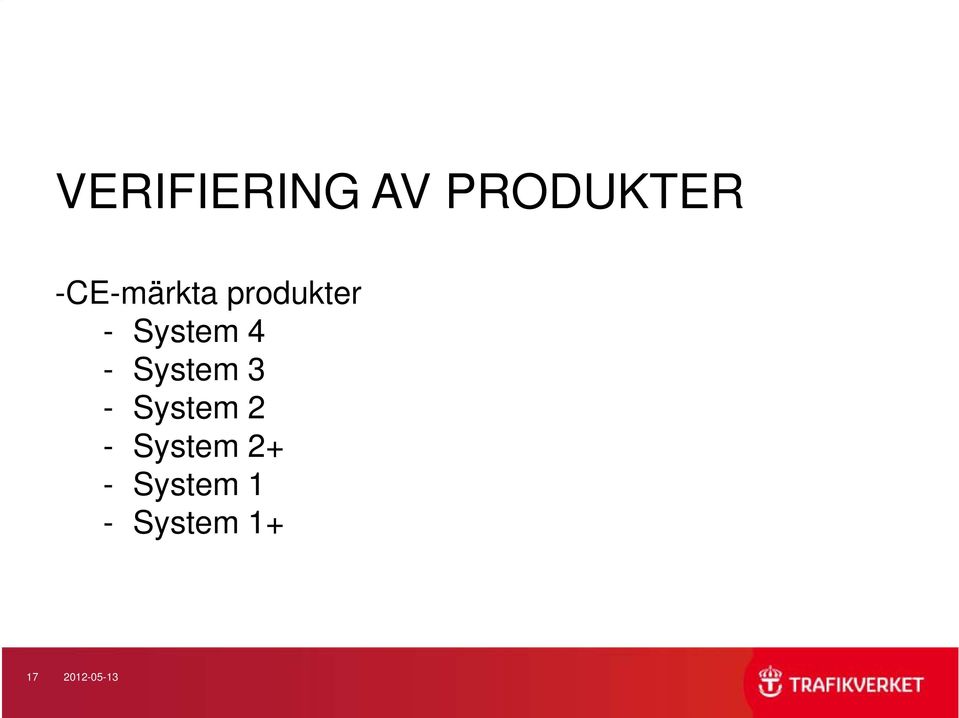

17 VERIFIERING AV PRODUKTER -CE-märkta produkter - System 4 - System 3 - System 2 - System 2+ - System 1 - System

18 Produktcertifiering genomförd av ett godkänt organ. Försäkran om produktens överensstämmelse utställd av tillverkaren. Certifiering av fabrikens egen tillverkningskontroll av ett godkänt organ. Försäkran om produktens överensstämmelse utställd av tillverkaren. SYSTEM Uppgifter för tillverkaren FPC, Fabrikens tillverkningskontroll X X X X X X Ytterligare stickprov som tagits i fabriken av tillverkaren X X X (X) enligt fastställd kontrollplan Första typprovning av produkten X X X Uppgifter för det godkända organet Första typprovning av produkten X X X X X X X Första besiktning av fabriken och av fabrikens egen tillverkningskontroll Kontinuerlig övervakning, bedömning och godkännande X X X av fabrikens egen tillverkningskontroll Ev revisionsprovning av stickprov som tagits i fabriken, på den öppna marknaden eller vid byggplatsen X

19 VERIFIERING AV PRODUKTER

20 ÖVERGÅNGSREGLER -Europeiska unionens officiella i tidning, i EUT -Slutdatum för övergångstid = samma datum som motstridande nationella tekniska specifikationer måste vara återkallade -Egna produktgodtaganden, gäller tills övergångstidens slut

21 En lista på harmoniserade standarder för byggprodukter finns på EU-kommissionens hemsida: eu/enterprise/policies/europeanstandards/documents/harmonised-standardslegislation/list-references/construction- products/index_en.htm Listor på ETAG och ETA utan vägledningsdokument hittas lättast på EOTA:s hemsida

22 Exempel på byggprodukter som kan CEmärkas: Cement, tillsatsmaterial, tillsatsmedel, ballast för betong Stål- och aluminiumkonstruktioner Olika stålprodukter (rör, balkar, plåt, rostfritt mm) Skyddsanordningar på vägar, vägutrusningar g Brolager Betongreparationsprodukter Förtillverkade pålar, balkar, pelare, broelement av betong Värmeisoleringsprodukter Geotextilier Makadamballast för järnväg

23 Alla dessa och många fler omfattas av harmoniserade EN-standarder. Exempel på ett par produkter som kan CE-märkas mot ETAG: Spännarmeringssystem för efterspänning Metallankare

24 Vad ska redovisas då CE-märkta produkter används? Tillverkarförsäkran Certifikat Den tekniska dokumentation som framgår av standarden i fråga Objektsanpassad redovisning visande överensstämmelse mellan deklarerade egenskaper/funktioner objektspecifika kraven på aktuell produkt Objektspecifik redovisning av att Trafikverkets eventuella tilläggskrav (såsom t.ex. rostskydd svetskontroller) Dift Drift- och underhållsintruktioner

25 Vilka ritningar ska redovisas? Om produkten är en sammansatt konstruktionsdel som inte enkelt kan beskrivas ska objektsspecifika ritningar av produkten i fråga alltid ingå. (Räcken, pålen, brolagret, spännsystemet, stålkonstruktionen etc. ) Dessa kan vara tillverkarens standardritningar som kompletterats med objektsspecifika data

26 För produkter där bärförmågan bestäms genom beräkningar kan tre olika CE-märkningsmetoder tillämpas för denna parameter: 1) Ingen bärförmåga anges. Produkten beskrivs så väl att bärförmågan kan beräknas. (Materialegenskaper och geometri) 2) Fullständig deklaration, inkl. bärförmåga beräknad enligt eurokoderna med angivande av alla nationella val. 3) Deklaration av att produkten överensstämmer med en given teknisk specifikation. (Beräkningen har gjorts av någon annan än tillverkaren eller av tillverkaren men utanför CE-märkningen.)

27 Vilka beräkningar som ska redovisas beror på vilken av de 3 deklarationsmetoderna som valts. Om metod 1 eller 3 valts så ingår inte beräkningarna i CE-märkningen och hdess kontrollsystem. t Då ska beräkningarna av produkten/konstruktionen redovisas som vilken annan konstruktionsberäkning som helst och den hanteras enligt våra övriga interna granskningsrutiner

28 Om däremot metod 2 valts......så ingår ju beräkningen och kontrollen av den i CEmärkningsförfarandet Dock bygger de oftast på antagna parametrar I konstruktionsredovisningen ska en handling som verifierar att de antagna förutsättningarna stämmer överens med vad som gäller i det aktuella fallet ingå. Denna betraktas som en beräkning och hanteras enligt våra kontrollrutiner

29 Allt detta gäller den konstruktiva bärförmågan. Den geotekniska bärförmågan för t.ex. pålar ingår dock inte i CE-märkningen. Den ska alltid kontrolleras av Trafikverket k för varje projekt
