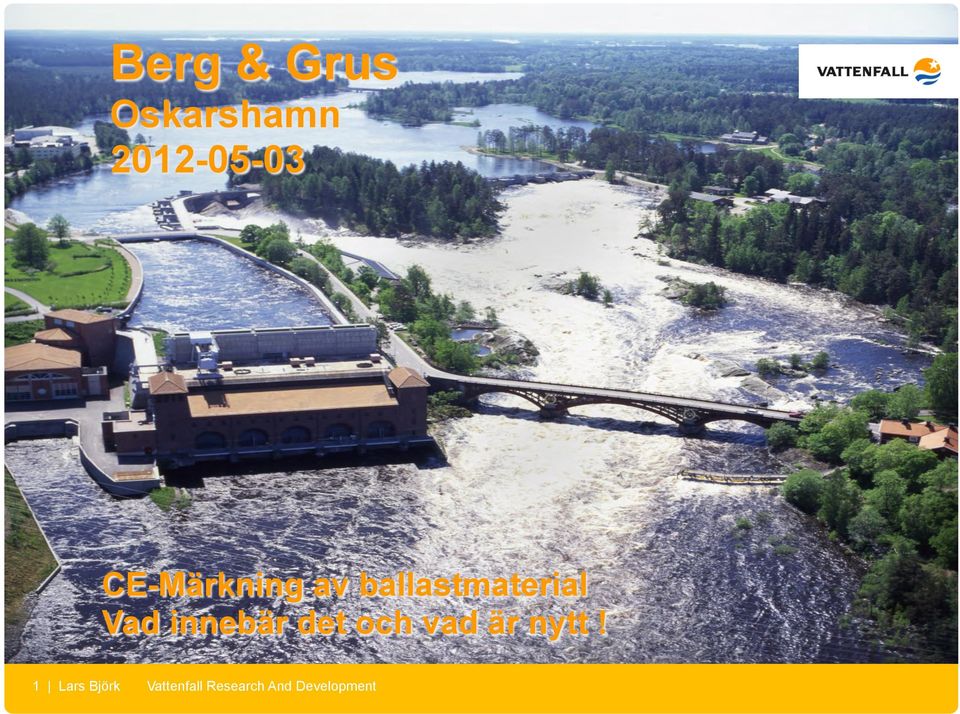

1 Berg & Grus Oskarshamn CE-Märkning av ballastmaterial Vad innebär det och vad är nytt! 1 Lars Björk Vattenfall Research And Development

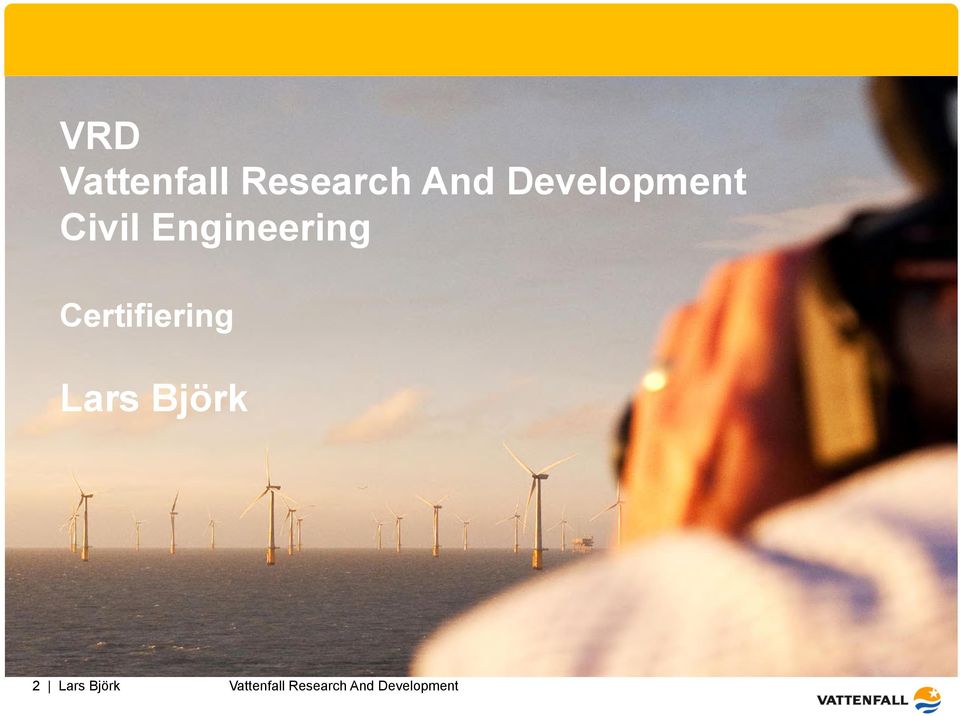

2 VRD Vattenfall Research And Development Civil Engineering Certifiering Lars Björk 2 Lars Björk Vattenfall Research And Development

3 Vattenfall Research And Development Civil Engineering Vattenfallkoncernens forskning och utvecklingsbolag där kompetenser inom vindkraft, vattenkraft, kärnkraft, material och mekanik samlats. VRD utför tillståndbedömningar, stöd vid ut/nybyggnationer samt forskning och utveckling. VRD har labb och personal för provning och tester. VRD utför konsulttjänster inom bygg, geologi samt bergteknik. VRD utför certifieringtjänster 3 Lars Björk Vattenfall Research And Development

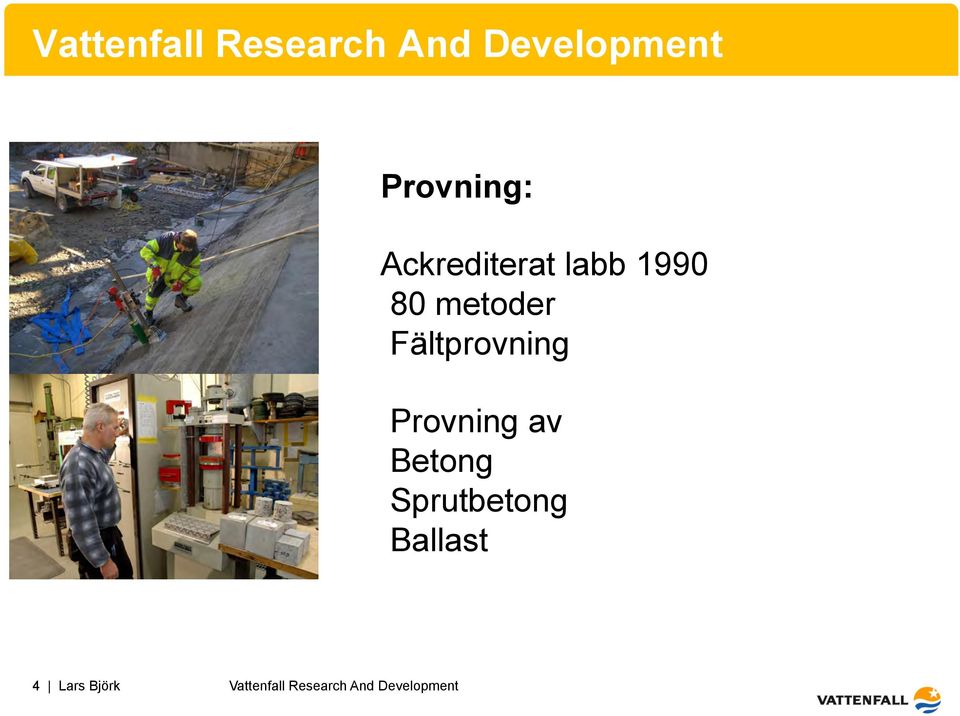

4 Vattenfall Research And Development Provning: Ackrediterat labb metoder Fältprovning Provning av Betong Sprutbetong Ballast 4 Lars Björk Vattenfall Research And Development

5 Vattenfall Research And Development Certifiering: Vi är ackrediterade som: Certifieringsorgan för produkter -Bruk, tillsatsmedel, fogband mm Anmält organ (Notified body) -Ballast, prefab, tillsatsmedel Processcertifiering -Fabriksbetong - Stationära, mobila, truckmixing Personcertifiering Ackrediterad av Swedac sedan Lars Björk Vattenfall Research And Development

6 Varför har vi CE-märkning? PBL, Plan och Bygg lagen 2010:900 samt PBF, Plan och ByggFörordningen 2011:338 ersätter bl.a. den gamla BVL en (Lag om tekniska egenskapskrav på byggnadsverk),m.m. -Lagen ställer bl.a. krav på att: Ett byggnadsverk ska ha de tekniska egenskaper som är väsentliga i fråga om: 1. bärförmåga, stadga och beständighet, 2. säkerhet i händelse av brand, 3. osv. 6 Lars Björk Vattenfall Research And Development

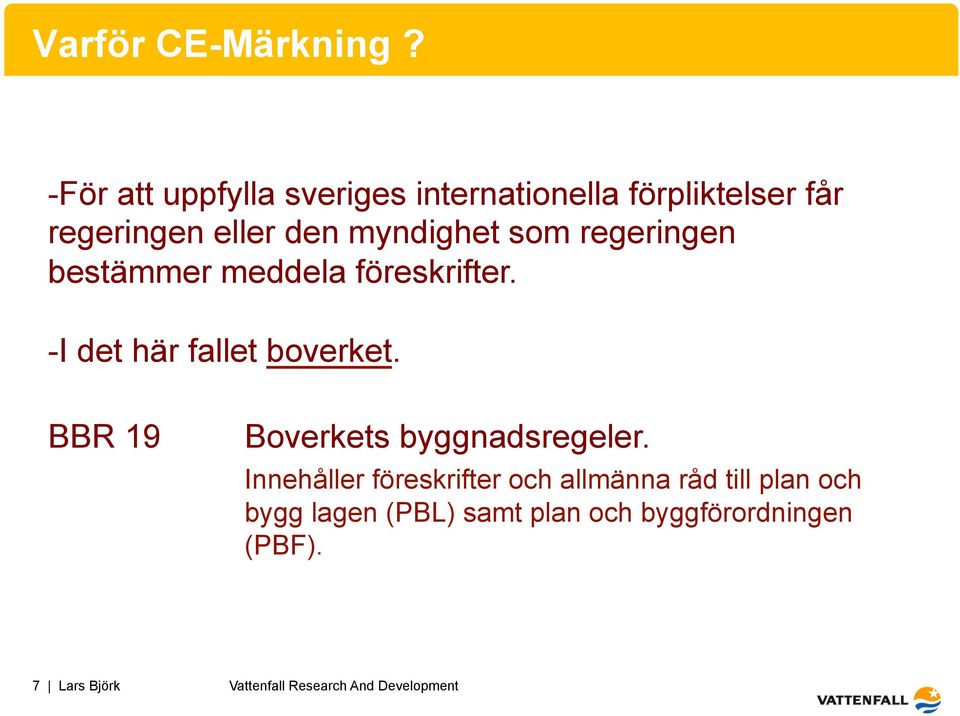

7 Varför CE-Märkning? -För att uppfylla sveriges internationella förpliktelser får regeringen eller den myndighet som regeringen bestämmer meddela föreskrifter. -I det här fallet boverket. BBR 19 Boverkets byggnadsregeler. Innehåller föreskrifter och allmänna råd till plan och bygg lagen (PBL) samt plan och byggförordningen (PBF). 7 Lars Björk Vattenfall Research And Development

8 BBR 19 Kap. 1.4: Med byggprodukter med bestyrkta egenskaper avses i denna författning produkter som tillverkats för att permanent ingå i byggnadsverk och som antingen är: a. Är CE-märkta (första hand) b. är typgodkända (avskaffas, förslag) c. Är produktcert d. Har en certifierad produktions kontroll (FPC) 8 Lars Björk Vattenfall Research And Development

9 CE-Märkning -Är ett sätt att erhålla bestyrkta egenskaper. -Är ett likartat sätt att tekniskt deklarera egenskaperna för en produkt I europa. -Är ett standardiserat sätt till teknisk beskrivning för att underlätta fri handel I europa. 9 Lars Björk Vattenfall Research And Development

10 CE-Märkning Har olika bestyrkandeprocedurer: 1+, 1, 2+, (2), 3 och 4 För ballast tillämpas system 2+ och 4. 2+: Produktionskontroll (FPC) Första typprovning (ITT) Föreskriven frekvens på egenkontrollen Besiktning och övervakning av produktionskontrollen 4: Produktionskontroll (FPC) Första typprovning (ITT) Föreskriven frekvens på egenkontrollen 10 Lars Björk Vattenfall Research And Development

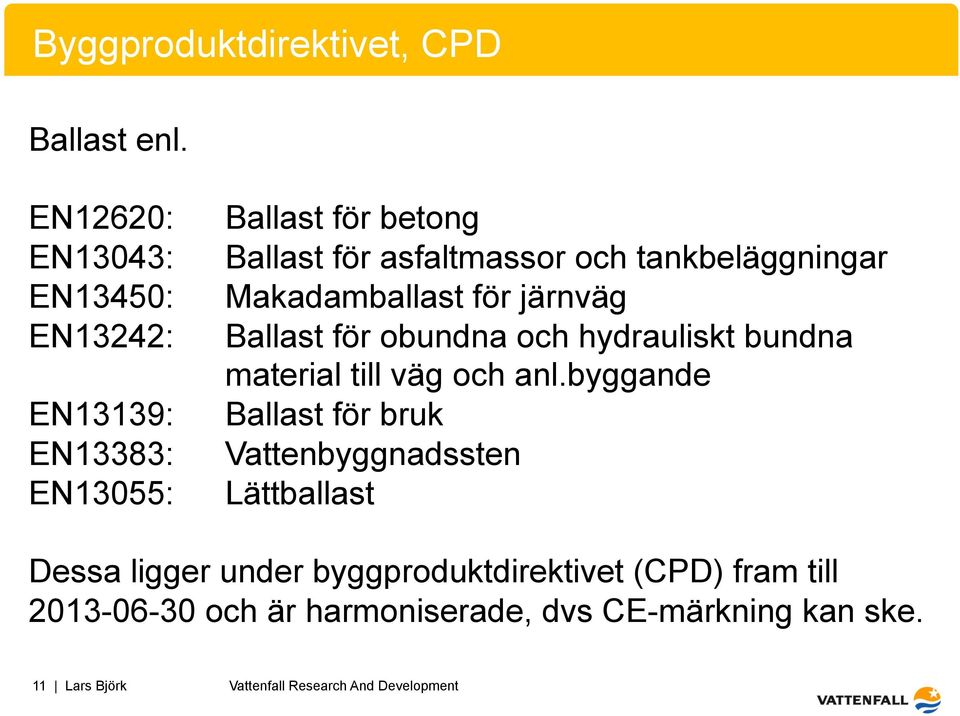

11 Byggproduktdirektivet, CPD Ballast enl. EN12620: Ballast för betong EN13043: Ballast för asfaltmassor och tankbeläggningar EN13450: Makadamballast för järnväg EN13242: Ballast för obundna och hydrauliskt bundna material till väg och anl.byggande EN13139: Ballast för bruk EN13383: Vattenbyggnadssten EN13055: Lättballast Dessa ligger under byggproduktdirektivet (CPD) fram till och är harmoniserade, dvs CE-märkning kan ske. 11 Lars Björk Vattenfall Research And Development

12 Vad är en bra ballast? Beroende på vad materialet skall användas till ställs olika krav på samma sortering. Råmaterialet har avgörande betydelse för slutproduktens kvalitet. CE-märkning är ett standardiserat sätt att teknisk beskriva ett materials egenskaper. 12 Lars Björk Vattenfall Research And Development

13 Övergång från CPD till CPR (byggproduktförordningen) Byggproduktförordningen ( ) CPR-Construction Product Regulation) träder i kraft i sin helhet den 1:a Juli 2013 och är ett tvingande regelverk. Dvs krav på CE-märkning blir obligatoriskt vid offentliga upphandlingar. CE-märkning görs av den som sätter produkten på marknaden. 13 Lars Björk Vattenfall Research And Development

14 CPD till CPR? Alla anmälda organ (notified body), dvs certfieringsorgan som är ackrediterade och certifierar enl. CPD och skall gå över till att certifiera enl. CPR måste få sin ackreditering godkänd för att certifiera mot CPR. Den nya ackrediteringen utfärdas av Swedac (Swedish board for technical ackreditation). När anmält organ (t.ex VUC) är godkänd av Swedac då kan vi börja certifiera och utfärda överensstämmelseintyg som visar att det finns en certifierad produktionskontroll (FPC- Fabric Production Control) hos företaget i fråga. Målet är att alla är certifierade enl. CPR senast , då CPD dras tillbaka. 14 Lars Björk Vattenfall Research And Development

15 EU-förordningen, vad innebär detta? Gäller direkt i alla EU-länder. Nationell rätt måste anpassas så att den inte strider mot EUförordningen. Motstridiga (svenska) regler gäller inte April juli 2013 samexistens forts 15 Lars Björk Vattenfall Research And Development

16 EU-förordningen, vad innebär detta? Enhetliga provning och bedömningsmetoder 1 Juli 2013 träder byggproduktförordningen i kraft i sin helhet. Detta skall bidra till att handel med byggprodukter skall fungera lättare och bättre på den inre marknaden. 16 Lars Björk Vattenfall Research And Development

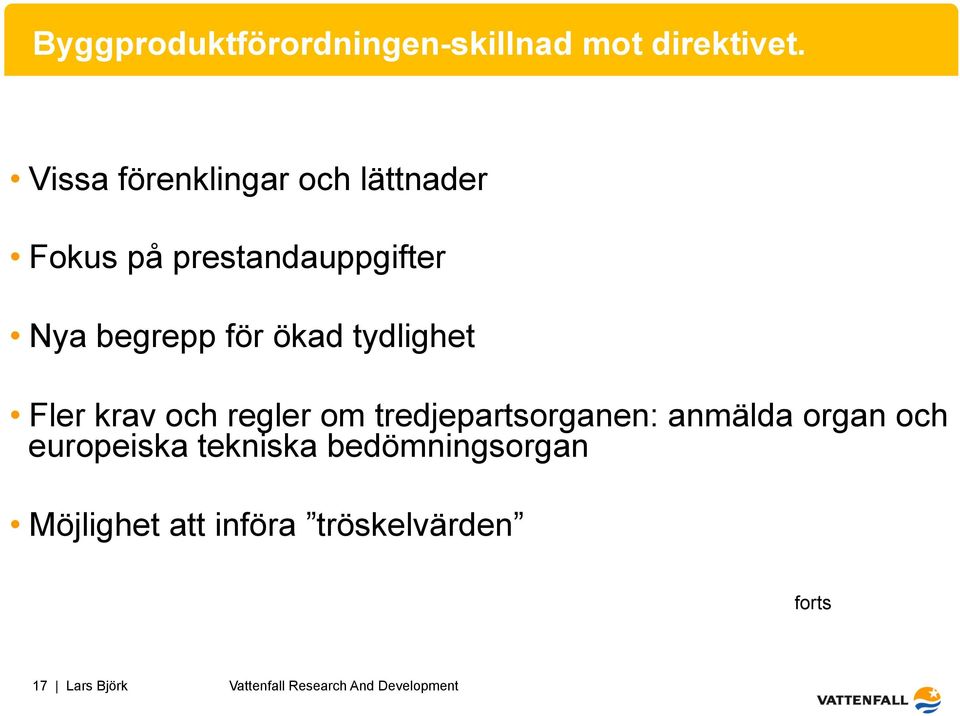

17 Byggproduktförordningen-skillnad mot direktivet. Vissa förenklingar och lättnader Fokus på prestandauppgifter Nya begrepp för ökad tydlighet Fler krav och regler om tredjepartsorganen: anmälda organ och europeiska tekniska bedömningsorgan Möjlighet att införa tröskelvärden forts 17 Lars Björk Vattenfall Research And Development

18 Byggproduktförordningen-skillnad mot direktivet. Ökat miljö och livscykeltänkande. Fler och tydligare krav på ekonomiska aktörer vid tillhandahållande av produkter: tillverkning, import och distribution (dok, arkivering, märkning, bruksanv. Och föreskr. Obligatoriskt med CE-märkning Kontaktpunkter i varje land 18 Lars Björk Vattenfall Research And Development

19 Tekniska specifikationer! Harmoniserad standard: är obligatorisk och tas fram på uppdrag, mandat, av kommissionen. Ligger till grund för CE-märkning av byggprodukter. (official journal) (Notified body) Europeisk teknisk bedömning (European Assessment Document, EAD): är frivillig, en alternativ väg till CE-märkning när harmoniserad standard inte finns (Tekniska bedömn.org.) 19 Lars Björk Vattenfall Research And Development

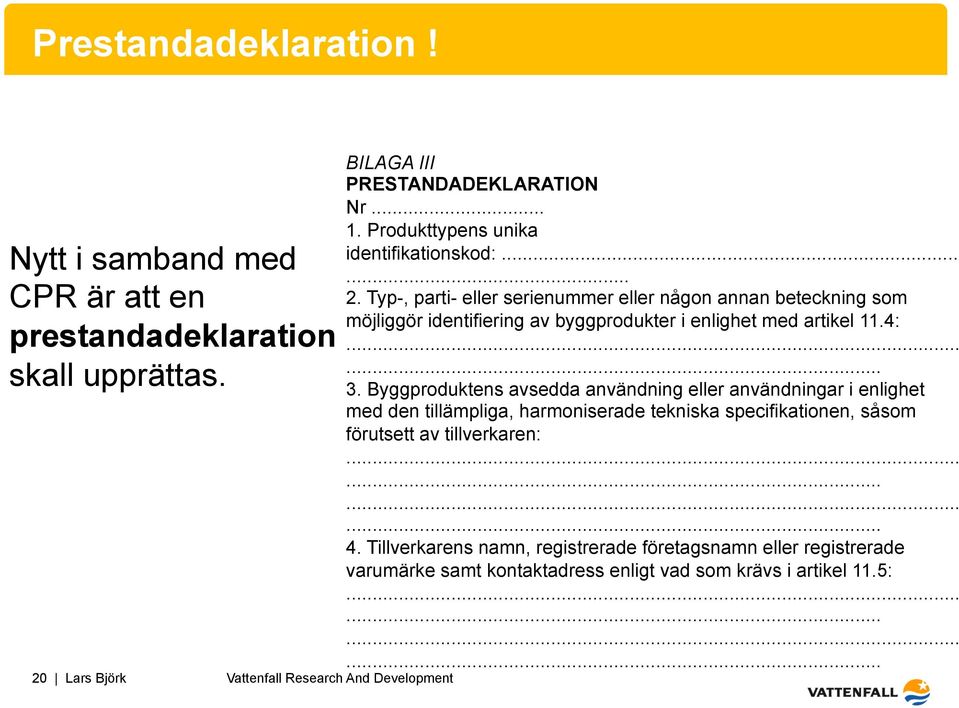

20 Prestandadeklaration! Nytt i samband med CPR är att en prestandadeklaration skall upprättas. 20 Lars Björk Vattenfall Research And Development BILAGA III PRESTANDADEKLARATION Nr Produkttypens unika identifikationskod: Typ-, parti- eller serienummer eller någon annan beteckning som möjliggör identifiering av byggprodukter i enlighet med artikel 11.4: Byggproduktens avsedda användning eller användningar i enlighet med den tillämpliga, harmoniserade tekniska specifikationen, såsom förutsett av tillverkaren: Tillverkarens namn, registrerade företagsnamn eller registrerade varumärke samt kontaktadress enligt vad som krävs i artikel 11.5:

21 Prestandadeklaration skall innehålla (CE): Produkttyp : ( 24 ballast) System för bedömning: (2+, 4) Typ, parti eller serienummer Företagsnamn och kontaktadress Certifieringsorganets namn och ID nummer Väsentliga egenskaper, deklarerade prestanda och harm.std Intygande att prestanda överensstämmer med deklarerade, signatur 21 Lars Björk Vattenfall Research And Development

22 CE-märkning enl. CPR innebär att: Företaget har en certifierad produktionkontroll, dvs -Företaget har ett kvalitetssystem som styr deras egenkontroll. -Produkterna är typprovade (ITT-Initial Type Testing). -Produktionsjournaler finns upprättade. -Provningsfrekvenser bedöms -Provresultat bedöms, skall stämma mot CE-deklaration. forts 22 Lars Björk Vattenfall Research And Development

23 CE-märkning enl. CPR innebär att: forts. -Prestandadeklaration för produkten skall finnas. -CE-märkning av produkten. -Upplag kontrolleras (sammanblandn., märkning, separering) -Rutiner för hur och vilka UE används I produktionen. Att företagets egenkontroll följs enl. ovan kontrolleras av ett ackrediterat certifieringsorgan 1ggr/år. 23 Lars Björk Vattenfall Research And Development

24 Hur vet man att ett företag är certifierat? Det finns 4 st ackrediterade certifieringsorgan i Sverige som certifierar ballast: Vattenfall, DNV, SP och Nordcert. På respektive cert.organs hemsida skall en förteckning finnas där certifierade företag är uppräknade och mot vilken/ vilka standarder de är certifierade. Företaget som är certifierad skall inneha ett certifikat (överensstämmelseintyg-cpr)som är utfärdat av de ackrediterade certifieringsorganet, detta certifikat skall visa mot vilka standarder de är certifierade mot och av vem samt enl. vilken bestyrkandeprocedur. En kopia kan begäras in vid upphandling för att se att de har en CE-märkning 24 Lars Björk Vattenfall Research And Development

25 Tack för uppmärksamheten! Lars Björk Vattenfall R&D Civil Engineering Certifiering Lars Björk Vattenfall Research And Development

26 Prestandadeklaration forts. 5. I tillämpliga fall namn och kontaktadress för tillverkarens representant vars mandat omfattar de uppgifter som anges i artikel 12.2: Systemet eller systemen för bedömning och fortlöpande kontroll av byggproduktens prestanda enligt bilaga V: Lars Björk Vattenfall Research And Development

27 Prestandadeklaration forts För det fall att prestandadeklarationen avser en byggprodukt som omfattas av en harmoniserad standard: (det anmälda organets namn och identifikationsnummer, i förekommande fall) - har utfört... enligt system... - (beskrivning av de uppgifter för tredje part som anges i bilaga V) - och har utfärdat (intyg om kontinuitet för produktens prestanda, intyg om överensstämmelse efter tillverkningskontroll i fabrik, provnings-/beräkningsrapporter i förekommande fall) - 8. För det fall att prestandadeklarationen avser en byggprodukt för vilken en europeisk teknisk bedömning har utfärdats: (det tekniska bedömningsorganets namn och identifikationsnummer, i förekommande fall) - har utfärdat (referensnummer för den europeiska tekniska bedömningen) - på grundval av......, - (referensnummer för det europeiska tekniska bedömningsdokumentet) 27 Lars Björk Vattenfall Research And Development

28 Prestandadeklaration forts Angiven prestanda - Noter till tabellen: - 1. Kolumn 1 ska innehålla en förteckning över väsentliga egenskaper i enlighet med de harmoniserade tekniska specifikationerna för avsedd användning eller avsedda användningar som anges i punkt 3 ovan För varje väsentlig egenskap som anges i kolumn 1 och i överensstämmelse med kraven i artikel 6 ska kolumn 2 innehålla den angivna prestandan uttryckt i värde, eller klass eller i en beskrivning, i förhållande till motsvarande väsentliga egenskaper. NPD (No Performance Determined, ingen prestanda fastställd) ska anges när ingen prestanda har angivits För varje väsentlig egenskap som anges i kolumn 1 ska kolumn 3 innehålla - a) en daterad referens till motsvarande harmoniserade tekniska standard och, i förekommande fall, referensnumret för den specifika eller lämpliga dokumentation som används, 28 Lars Björk Vattenfall Research And Development

29 Prestandadeklaration forts. - eller - b) en daterad referens till motsvarande europeiska bedömningsdokument, i förekommande fall, och referensnummer för den europeiska tekniska bedömning som används. - Väsentliga egenskaper (se not 1) Prestanda (se not 2) Harmoniserad teknisk specifikation se not 3 - När den specifika tekniska dokumentationen har använts enligt artikel 37 eller 38, de krav med vilka produkten överensstämmer: Lars Björk Vattenfall Research And Development

30 Prestandadeklaration forts Prestandan för den produkt som anges i punkterna 1 och 2 överensstämmer med den prestanda som anges i punkt 9. - Denna prestandadeklaration utfärdas på eget ansvar av den tillverkare som anges under punkt 4. - Undertecknat för tillverkaren av: (namn och befattning) (plats och dag för utfärdande) (namnteckning) 30 Lars Björk Vattenfall Research And Development
