1 Relationsinmätning va-ledning 2014:1 Anvisningar från tekniska förvaltningen

2

3 LULEÅ KOMMUN PM Dnr 1 (4) Utgåva 2014:1 Anvisningar för inmätning och leverans av relationsinmätning VA-ledningar Allmänt Alla handlingar som tas fram inom ramen för avtalade konsultuppdrag och entreprenaduppdrag ska inlämnas till kommunen. Äganderätten till alla inom uppdraget upprättade handlingar tillhör kommunen. Uppdrag kan inte anses vara slutfört innan kompletta handlingar levererats till och godkänts av beställaren. Alla handlingar ska levereras i gällande koordinatsystem i plan och höjd, SWEREF respektive RH2000, och i för kommunen anpassade format. Mätningsuppdrag åt Luleå kommun Innan mätningsuppdrag får utföras, ska samtliga mätningstekniker som ska arbeta med uppdraget ha fått information om bland annat dessa anvisningar och kommunens kodlista. Mätningar ska utföras och levereras så att mätdata kan hanteras i kommunens befintliga system. s egen mätpersonal arbetar för närvarande med TopoCad, AutoCad och Novapoint samt mätutrustning från Trimble. VA-databasen lagras i Tekis Vabas. För projektering används AutoCad Civil 3D och AutoCad Map. För närvarande används AutoCad Map 2011 för VA-databasen. Kodning av mätningar ska göras enligt Luleå kommuns kodlista. Mätningarna ska utföras med den kvalitet som beställaren önskar, t ex ska totalstation användas om beställaren så önskar. Beställaren kan också kräva användning av Nätverks-RTK. Instrument som används vid mätningarna ska vara av nyare modell, för att möjliggöra effektiv fältmätning. Mätningar ska även i övrigt utföras enligt beställarens specifikation och i för kommunen anpassade format. De digitala leveranserna ska kompletteras med utplottade ritningar. Stomnät Inmätning i plan ska normalt ske polärt från piképunkter inmätta med nätverks-rtk eller befintliga polygonpunkter. Vid inmätning av piképunkter förordas att två mätningar á 180 epoker, där en epok är lika med en sekund, görs på varje punkt och att ett medelvärde sedan beräknas utifrån dessa mätningar. Anslutning mot höjdfixar skall göras antingen genom avvägning med avvägningsinstrument eller genom trigonometrisk höjdmätning med totalstation. Det är rekommenderat att ansluta mot minst två höjdfixar för att

4 LULEÅ KOMMUN Dnr 2 (4) få ett bättre underlag för höjdbestämning av piképunkter. Entreprenören ska innan arbetet påbörjas ta kontakt med mätningstekniker på, för kompletterande information om krav på mätmetod. För att få tillgång till uppgifter om polygonpunkter, fixar m.m. ska entreprenören vända sig till Stadsbyggnadskontoret, GIS & Kartor. Relationsinmätning Inmätning ska ske under arbetets gång innan schakten återfylls och avse såväl nyanläggning som omläggning. Inmätning i öppen ledningsgrav Ledningar och anordningar som ej är åtkomliga för inmätning sedan återfyllning skett skall mätas in i öppen grav. Exempel på sådana ledningar och anordningar är: brytpunkter i plan och profil på tryckledningar förgreningar på tryckledningar avsättningar till serviser, brandposter, ventiler avsättningar till framtida ledningar skyddsrör, skyddskulvert, kammare etc Övrig inmätning betäckningar till brunnar, brandposter, ventiler m m. Avvägning Höjdbestämning av vattengångar skall ske: i brunnar av inkommande och utgående ledningar av brytpunkter i plan och profil på tryckledningar av rörändar på vatten, spill- och dagvattenledningar vid avsättning för serviser och framtida ledningar Befintliga ledningar Befintliga ledningar, vartill anslutning skall ske av nya ledningar, skall mätas in. Även andra befintliga va-ledningar, som påträffas i ledningsgraven skall mätas in och redovisas med uppgift om dimension och material. Redovisning av relationsinmätningar Ritningar upprättas och levereras digitalt i dwg- eller dxf-format. Ritningarna ska kompletteras av en kopia av bygghandling, med handskrivna noteringar om ändringar. Dessutom ska en mätfil i pxy-format överlämnas. Pxy-filen ska innehålla med punktnr, kod, x- och y-koordinater, z-höjd och vattengångs-höjd samt anteckning. Anteckning ska innehålla en beskrivning av den inmätta punkten, t ex D160 pvc vg. För ledningar anges

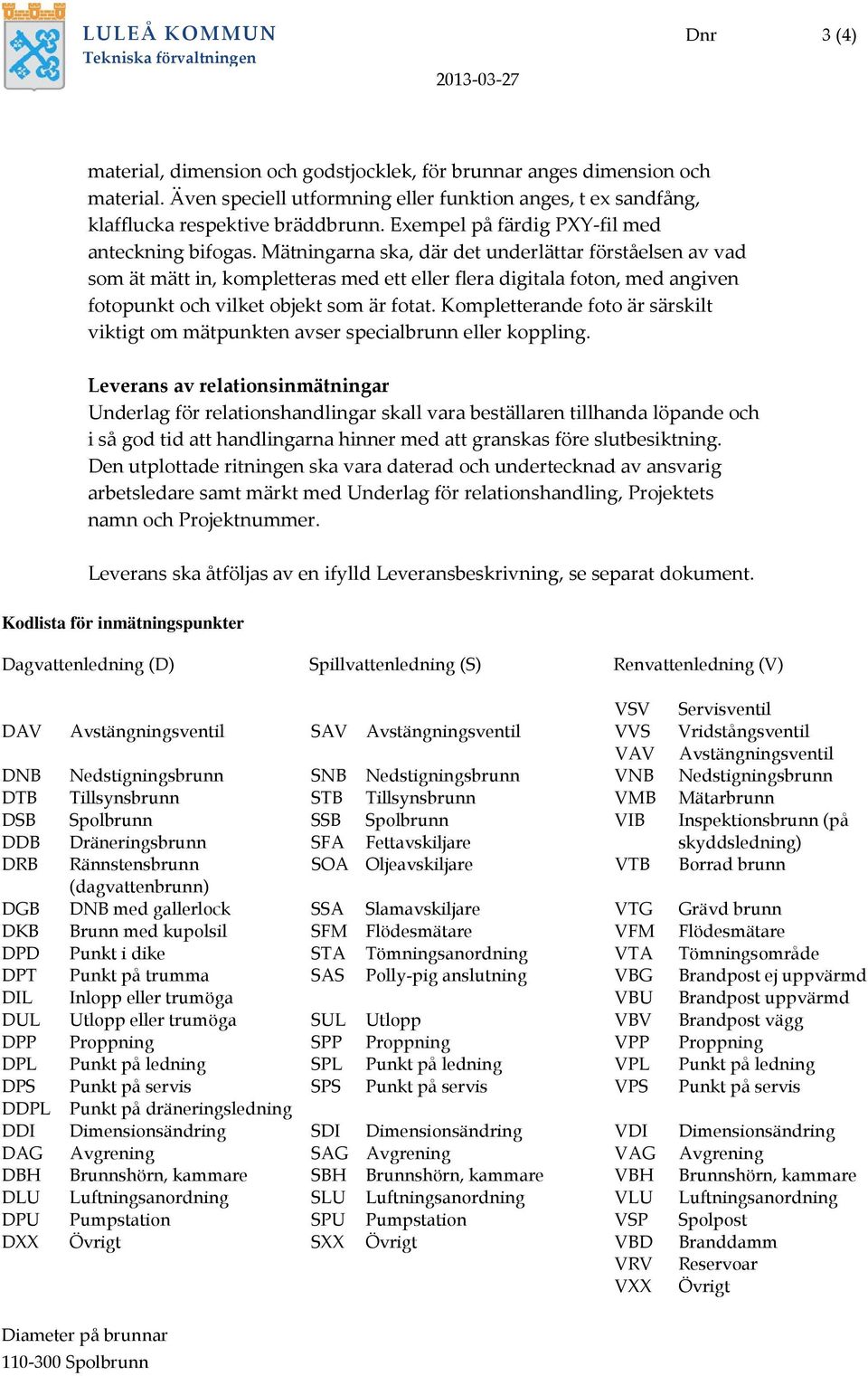

5 LULEÅ KOMMUN Dnr 3 (4) material, dimension och godstjocklek, för brunnar anges dimension och material. Även speciell utformning eller funktion anges, t ex sandfång, klafflucka respektive bräddbrunn. Exempel på färdig PXY-fil med anteckning bifogas. Mätningarna ska, där det underlättar förståelsen av vad som ät mätt in, kompletteras med ett eller flera digitala foton, med angiven fotopunkt och vilket objekt som är fotat. Kompletterande foto är särskilt viktigt om mätpunkten avser specialbrunn eller koppling. Leverans av relationsinmätningar Underlag för relationshandlingar skall vara beställaren tillhanda löpande och i så god tid att handlingarna hinner med att granskas före slutbesiktning. Den utplottade ritningen ska vara daterad och undertecknad av ansvarig arbetsledare samt märkt med Underlag för relationshandling, Projektets namn och Projektnummer. Leverans ska åtföljas av en ifylld Leveransbeskrivning, se separat dokument. Kodlista för inmätningspunkter Dagvattenledning (D) Spillvattenledning (S) Renvattenledning (V) VSV Servisventil DAV Avstängningsventil SAV Avstängningsventil VVS VAV Vridstångsventil Avstängningsventil DNB Nedstigningsbrunn SNB Nedstigningsbrunn VNB Nedstigningsbrunn DTB Tillsynsbrunn STB Tillsynsbrunn VMB Mätarbrunn DSB Spolbrunn SSB Spolbrunn VIB Inspektionsbrunn (på DDB Dräneringsbrunn SFA Fettavskiljare skyddsledning) DRB Rännstensbrunn SOA Oljeavskiljare VTB Borrad brunn (dagvattenbrunn) DGB DNB med gallerlock SSA Slamavskiljare VTG Grävd brunn DKB Brunn med kupolsil SFM Flödesmätare VFM Flödesmätare DPD Punkt i dike STA Tömningsanordning VTA Tömningsområde DPT Punkt på trumma SAS Polly-pig anslutning VBG Brandpost ej uppvärmd DIL Inlopp eller trumöga VBU Brandpost uppvärmd DUL Utlopp eller trumöga SUL Utlopp VBV Brandpost vägg DPP Proppning SPP Proppning VPP Proppning DPL Punkt på ledning SPL Punkt på ledning VPL Punkt på ledning DPS Punkt på servis SPS Punkt på servis VPS Punkt på servis DDPL Punkt på dräneringsledning DDI Dimensionsändring SDI Dimensionsändring VDI Dimensionsändring DAG Avgrening SAG Avgrening VAG Avgrening DBH Brunnshörn, kammare SBH Brunnshörn, kammare VBH Brunnshörn, kammare DLU Luftningsanordning SLU Luftningsanordning VLU Luftningsanordning DPU Pumpstation SPU Pumpstation VSP Spolpost DXX Övrigt SXX Övrigt VBD Branddamm VRV Reservoar VXX Övrigt Diameter på brunnar Spolbrunn

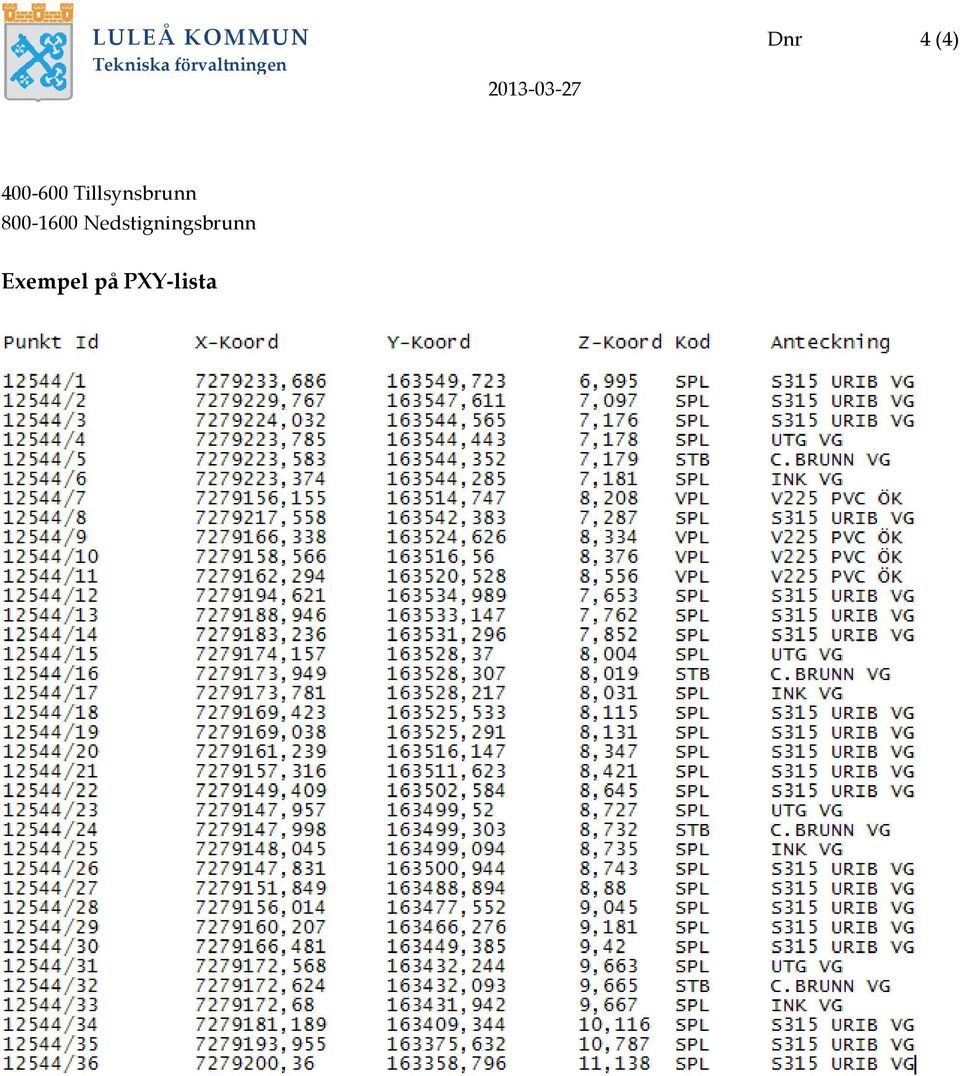

6 LULEÅ KOMMUN Dnr 4 (4) Tillsynsbrunn Nedstigningsbrunn Exempel på PXY-lista

7

8 LULEÅ KOMMUN PM Dnr 1 (1) Utgåva 1.0 Leveransbeskrivning Datum för leverans: Leverans från Företag: Ansvarig kontaktperson för leveransen: Namn, telefon: Leverans till Projektledare: Projekt: Ev referensnummer: Leveransen avser Relationsinmätning gata och/eller park: Relationsinmätning VA ledningar: Övrigt mätdata: Geotekniska undersökningar: Geografiskt område: Datum för inmätning/undersökning: Mätning/undersökning utförd av: Allmän beskrivning av leveransen: Kommentarer: Allmänt Alla handlingar som tas fram inom ramen för avtalade konsultuppdrag och entreprenaduppdrag åt Luleå kommun ska inlämnas till kommunen. Äganderätten till alla inom uppdraget upprättade handlingar tillhör kommunen. Alla handlingar ska levereras i gällande koordinatsystem i plan och höjd, Sweref respektive RH2000, och i för kommunen anpassade format. Uppdrag kan inte anses vara slutfört innan kompletta handlingar levererats till och godkänts av beställaren.
