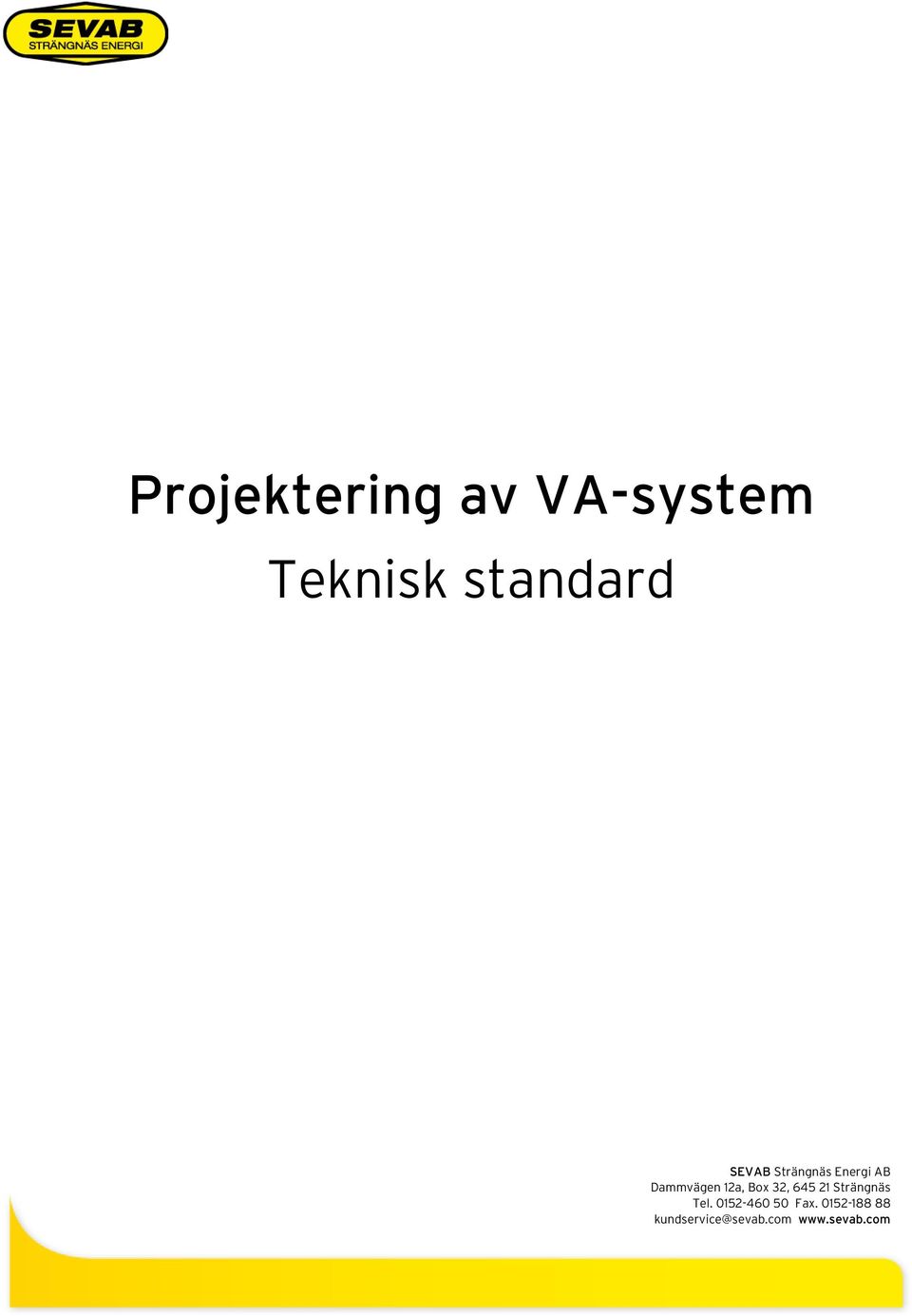

1 Projektering av VA-system Teknisk standard SEVAB Strängnäs Energi AB Dammvägen 12a, Box 32, Strängnäs Tel Fax

2 Innehållsförteckning Ändringar...3 Inledning... 4 Inledande förutsättningar... 5 Anläggningsavgifter... 5 Dag- och dränvatten... 5 Ingrepp på befintligt VA-system... 5 Pumpstationer... 5 Förläggning av ledningar... 5 Serviser...7 Tryckledningar...7 Huvudventiler... 8 Servisventiler... 8 Brand- och spolposter... 8 Självfallsledningar... 8 Brunnar... 8 Betäckningar... 8 Distansmarkeringar... 8 Övrigt... 9 Inför besiktning... 9 Kontroll av tryckledning... 9 Kontroll av självfallsledning... 9 Spolning och desinfektion av vattenledning... 9 Relationshandlingar... 9 Detaljtyplista för vatten och avlopp Ordlista (12)

3 3 (12) Ändringar Rev nr Revidering Datum Signatur Granskn.

4 4 (12) Inledning SEVAB Strängnäs Energi har tagit fram en teknisk standard som underlag för projektering av VA-system. Den tekniska standarden är framtagen för exploatörer som bygger VAanläggningar som avses övertas av SEVAB. Det är ett levande dokument och ändringar kommer att göras kontinuerligt. Den senaste versionen av dokumentet hittar du på

5 5 (12) Inledande förutsättningar För att ansluta ett VA-system måste kapaciteten i det befintliga nätet räcka till. Det är därför viktigt att föra en dialog med SEVAB i ett tidigt skede av projekteringen. Där text hänvisar till ett materialval som följs av texten eller likvärdig avgör SEVAB vad som anses som likvärdigt. Anläggningsavgifter Innan SEVAB tar över anordningar för renvattenförsörjning och avledning av avlopp ska anläggningsavgiften för området vara betald. Anläggningsavgift ska erläggas enligt vid varje anslutningstillfälle gällande taxa. Dag- och dränvatten Dag- och dränvatten får aldrig anslutas till det kommunala spillvattennätet. I detaljplanen ska det framgå hur dagvattenhanteringen ska lösas. Är det ett LOD-område måste fastighetsägare ta hand om sitt avrinnande regn- och markvatten lokalt. Ibland kan typ av dagvattenhantering framgå av ett exploateringsavtal. Hur dag- och dränvattenhanteringen har ordnats lokalt ska redovisas innan övriga VAsystem (vatten och spillvatten) ansluts till det kommunala VA-systemet. Ingrepp på befintligt VA-system Det är endast SEVABs egen personal som får utföra anslutningar på det kommunala VAsystemet. Ingrepp på SEVABs VA-system kan ha stora konsekvenser på den dagliga driften därför kan ett relativt mindre ingrepp bli väldigt omfattande. Det ligger i entreprenörens intresse att beställa anslutningsarbete av SEVAB i så god tid som möjligt. Pumpstationer Eftersom pumpstationer är en knutpunkt för avlopp från flera fastigheter är det naturligt att det kommer lukta avlopp runt pumpstationen. Vid projektering ska därför alltid kommunala pumpstationer planeras minst 50 meter ifrån närmsta fastighet. Projektering av pumpstationer ska ske i samråd med SEVAB. Förläggning av ledningar Ledningsarbete ska utföras så att slam och föroreningar inte kan tillföras ledningarna. Vid uppehåll i förläggningen ska ledningar tillslutas med propp eller skyddshuv. Självfallsledning ska förläggas så att självrensning uppnås. Ändledningar med små maxflöden, mindre än 2 liter/sekund ska ges en minsta lutning om 6 och allmän del av servisledning 10. Övrigt ska lutningen minst erhålla lutning enligt tabellen på nästa sida.

6 6 (12) Dimension mm Minsta lutning Flöde l/s 160 5,0 2, ,5 2, , , , , ,0 60 >800 1,0 - VA-ledningar ska i största möjliga mån vara förlagda i vägmarksområde eller allmän mark. Förläggningsdjupet är beroende av det lägst liggande källargolvet. Ledningar ska alltid förläggas frostfritt, se typsektionen nedan. Vid parallell förläggning av ledningar får inte el-tele-fjärrvärme etc placeras över VAledningar. VA-ledningarnas avstånd i sidled till övriga rörledningar ska följa typsektionen nedan. Illustration 1. Typsektion samförläggning Illustration 2. Typsektion VA-ledningar

7 7 (12) Serviser Tryckledningar ska vara försedda med avstängningsventil 0,5 m utanför tomtgräns. Självfallsledningar ska vara anlagda med rensbrunn 0,5 m utanför tomtgräns om inte servisledning ansluts direkt till nedstigningsbrunn eller tillsynsbrunn Standarddimensioner för enfamiljs- fastigheter: Spilledning självfall 110 mm Dagvattenledning 110 mm Dricksvattenledning 32 mm Tryckledningar Tryckledningar ska vara av PE 100. Rör och rördelar för dricksvatten ska uppfylla krav enligt SS-EN och vara märkta med Nordic Poly Mark. Rör och rördelar för tryckavloppslednings ska uppfylla krav enligt SS-EN eller SS-EN och vara märkta med Nordic Poly Mark. Vattenledningar ska vara blåstripade och spillvattenledningar röd- eller brunstripade. Rördelar ska vara i lägst samma trycklass som ledning. Rör och rördelar sammanfogas genom svetsning. Svetsarbete ska utföras av licenssvetsare. Allt svetsarbete utförs enligt tillverkarens anvisningar. Tryckledningar ska hålla trycklass enligt tabellen nedan. Dimension Utv. diameter/mm Trycklass 32 PN PN PN PN PN PN PN PN PN PN PN PN PN PN 16

8 8 (12) Huvudventiler Dimension 110 och 160 mm Typ Esco Aquosus PE 100 PN 16 SDR 11 eller likvärdig med tillhörande teleskopgarnityr och betäckning. Dimension 125 mm Typ Esco PE-ändar PE 100 PN 16 SDR 11 eller likvärdig med tillhörande teleskopgarnityr och betäckning. Dimension 180, 200, 225, 250, 280, 315 mm Typ Esco PE-ändar PE 100 PN 10 SDR 17 eller likvärdig med tillhörande teleskopgarnityr och betäckning. Servisventiler Dimension 32 till 63 mm Typ Hawle Belos plastventil med PE-ändar, PN 10 eller likvärdig med tillhörande teleskopgarnityr och betäckning. Brand- och spolposter Brand- och spolposter ska vara självdränerande samt erhålla minst samma trycklass som ledningen. Utloppskoppling typ A. Självfallsledningar Ska vara av PP eller PVC. Ledning av PP rör inklusive rördelar ska uppfylla krav enligt SS-EN och vara märkta med Nordic Poly Mark. Rör ska vara av styvhetsklass minst SN8. Rördelar ska vara av samma styvhetsklass som rören. Ledning av PVC rör inklusive rördelar ska uppfylla krav enligt SS-EN och vara märkta med Nordic Poly Mark. Rör ska vara av styvhetsklass minst SN8. Rördelar ska vara av samma styvhetsklass som rören. Fogning ska ske med gummiring som är godkänd av rörtillverkaren och anpassad för den levererade rörtypen. Gummiring ska uppfylla krav enligt SS-EN Brunnar PP Pipelife, PP Uponor eller Wavin Tegra 600 och Betäckningar Betäckningar till ventiler, brunnar och övriga VA-anordningar ska förses med teleskopiskbetäckning avsedd för produkten. Distansmarkeringar Samtliga VA-anordningar ska markeras med distansmarkering. Distansmarkering ska placeras väl synlig på stolpe. Blå för vatten Brun för avlopp Grön för dagvatten

9 9 (12) Övrigt Drift- och skötselinstruktioner för systemets samtliga anläggningsobjekt ska finnas och vara författat på svenska. Andra handlingar som produkt- och leveransförteckningar med tillhörande produktblad och garantier ska kunna redovisas. Inför besiktning Entreprenören ska översända samtliga dokument för kontroll, provning och inmätning digitalt till SEVAB senast två veckor innan slutbesiktning. När SEVAB har fått samtliga dokument utför SEVABs personal granskning av materialet samt utför en kontroll av VAanordningar inom arbetsområdet innan slutbesiktningen. Fram till och med det att godkänd slutbesiktning utförts är entreprenören ansvarig för drift och underhåll inom arbetsområdet. Kontroll av tryckledning Tryck- och täthetskontroll ska utföras enligt VAV P78. Kontroll av självfallsledning Täthetskontroll samt kontroll av riktnings avvikelser och deformationer ska utföras enligt Svenskt Vatten P91. TV-filmning ska göras efter överfyllning på självfallsledningar enligt Svenskt Vatten P93. Protokoll på papper och digitaltmaterial överlämnas till SEVAB. TV-filmningar ska vara i filformat TV3. Spolning och desinfektion av vattenledning Spolning av ledning ska ske före det att vattenprov tas. Om vattenprov ej är godkänt ska desinfektion ske. Spolning och desinfektion av vattenledning utförs enligt VAV P77. Utlåtande ska göras av godkänt och ackrediterat laboratorium. Relationshandlingar På planritningar ska redovisas: Rörledningar med brunnar, anslutningar, avstängningsanordningar o d. Brytpunkter och ändpunkter på rörledning Ledningsdimension, rörtyp, rörmaterial och fogningsmetod Del av rörledning, elkabel, fundament o d som korsats eller på annat sätt berörts av arbetet Byggnader och anordningar som rörledning ansluter till På profilritningar redovisas: Vattengång för rörledningars ändpunkter och brytpunkter samt för avloppsledningars inlopp och utlopp i brunnar Rörledningar i tomtgräns Korsande rörledningar, elkablar, telekablar o d Katodiska installationer Överkant på anordning för lastutbredning Överkant på gravitationsfundament Överkantsnivå för strömningsavskärande anordning och strömningsavskärande fyllning Kapningsnivå för spont som lämnas kvar

10 10 (12) Ledningsbädd, förstärkt ledningsbädd och jordförstärkningar Lättfyllning Termisk isolering Marknivå där denna inte överstämmer med nivå gällande profilritning. Bergnivå i ledningslinjen. Jordlagrens beskaffenhet noteras Handlingarna ska överlämnas digitalt i dwg- eller i dxf-format. Koordinatsystem i plan: RT90 Koordinatsystem i höjd: RH70 De olika ledningarna ska följa de färger och linjetyper som illustrationen nedan beskriver. Handlingarna ska följa detaljtyplistan på nästa sida.

11 11 (12) Detaljtyplista för vatten och avlopp DAGVATTEN VATTEN D Dagvattenledn. V Vattenledn DS Dagvatten servisledn. VS Vatten servisledn. DR Dagvatten dräneringsledn. VUR Vatten ledn. ur drift DUR Dagvatten ledn. ur drift VAG Vatten avgrening DAG Dagvatten avgrening VAS Vatten anslutning DAS Dagvatten anslutning VAV Vatten avstängningsventil DAV Dagvatten avstängningsventil VBP Vatten brandpost DDB Dagvatten dräneringsbrunn VKR Vatten vanlig kran DDR Dagvatten dräneringsbrunn VLV Vatten luftningsventil DIL Dagvatten inlopp VMB Vatten mätarbrunn DUL Dagvatten utlopp VNB Vatten nedstigningsbrunn DLV Dagvatten luftningsventil VPL Vatten punkt på ledning DNB Dagvatten nedstigningsbrunn VPO Vatten spolpost DPP Dagvatten ändpropp VPP Vatten ändpropp DPU Dagvatten pumpstation VSKY Vatten skyddsrörledn DRB Dagvatten rensbrunn VSV Vatten servisventil DTB Dagvatten tillsynsbrunn VTV Vatten tömningsventil DSKY Dagvatten skyddsrörledn VTXT Vatten text DTRY Dagvatten tryckledn. VVB Vatten ventilbrunn DUM Dagvatten utjämningsmagasin DTXT Dagvatten text INDUSTRIVATTEN DVGTXT Dagvatten vattengång text I Industrivattenledn. IPL Industrivatten punkt på ledning SPILLVATTEN IAG Industrivatten avgrening S Spillvattenledn. SS Spillvatten servisledn. ÖVRIGT SUR Spillvatten ledn. ur drift BH Borrhål, Geoteknisk undersökning SAG Spillvatten avgrening HOPP Höjdpunkt SAS Spillvatten anslutningspunkt OBSRÖR Provtagningsrör grundvatten SAV Spillvatten avstängningsventil SBRA Spillvatten bräddavloppsledn. SLV Spillvatten luftningsventil SNB Spilvatten nedstigningsbrunn SPL Spillvatten punkt på ledn. SPP Spillvatten ändpropp SPT Spillvatten punkt på tryckledn. SPU Spillvatten pumpstation SRB Spillvatten rensbrunn STB Spillvatten tillsynsbrunn SSKY Spillvatten skyddsrörledning STRY Spillvatten tryckledning STXT Spillvatten text SVGTXT Spillvatten vattengång text

12 12 (12) Ordlista Anläggningsavgift är en engångsavgift som en ny kund betalar i samband med anslutning till det kommunala VA-systemet. Dagvatten är tillfälligt förekommande regn- och smältvatten. Dränvatten är dagvatten som kommer främst från fastigheters dräneringssystem. LOD-område är ett område där det råder lokalt omhändertagande av dagvatten. Det vill säga att dagvatten hanteras på den egna tomten istället för att ledas ned i avloppssystem. Serviser är de avgreningar från det kommunala VA-systemet som leder till fastigheter. Spillvatten indelas oftast i svartvatten, som är det spolas ut från toaletter och gråvatten (eller BDT-vatten) som är smutsigt vatten från bad, duschar, diskning och tvätt. PE är en förkortning för Polyeten. Polyeten är ett plastmaterial som är vanligt inom trycksatta VA-system. PP är en förkortning av Polypropen vilket är ett plastmaterial som är vanligt inom självfallsledningar. Promille betyder tusendel. I ett VA-system med självfall används promille som ett mått på lutningen. Där t.ex. 5 betyder att en ledning har en lutning med 5 millimeter per meter. Pumpstation i detta sammanhang är en samlingspunkt dit avloppsvatten samlas för att sedan med pumpar föras vidare mot reningsverket. PVC är en förkortning av Polyvinylklorid vilket är ett plastmaterial som är vanligt inom självfallsledningar. VA står för vatten och avlopp. I avlopp ingår spillvatten och dagvatten. VA-system är rör, ventiler, brunnar, pumpar mm som tillsammans bildar ett system.
