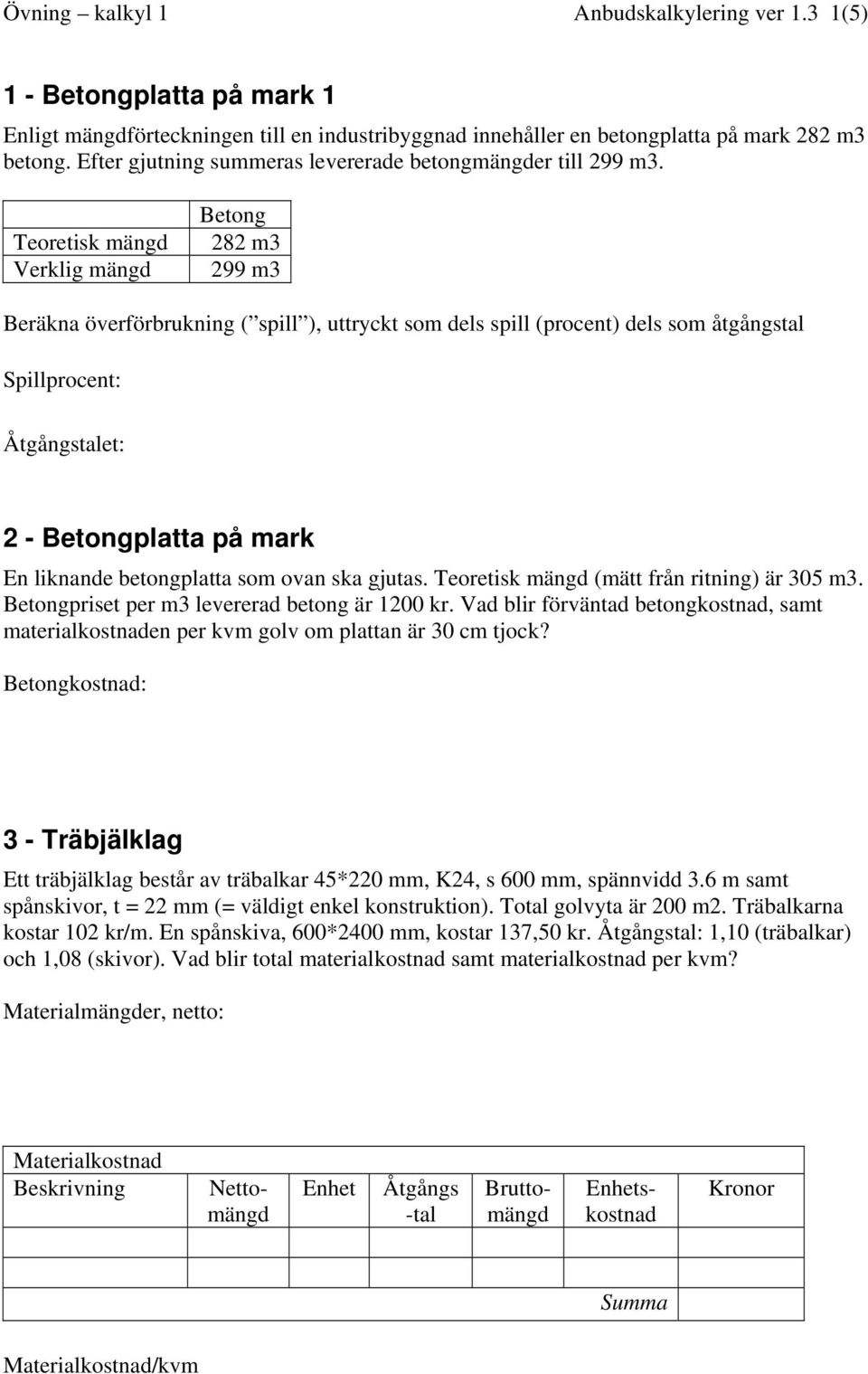

1 Övning kalkyl 1 Anbudskalkylering ver 1.3 1(5) 1 - Betongplatta på mark 1 Enligt mängdförteckningen till en industribyggnad innehåller en betongplatta på mark 282 m3 betong. Efter gjutning summeras levererade betongmängder till 299 m3. Teoretisk mängd Verklig mängd Betong 282 m3 299 m3 Beräkna överförbrukning ( spill ), uttryckt som dels spill (procent) dels som åtgångstal Spillprocent: (( )/282)*100 = 6%, Åtgångstalet: = 299/282 = 1, Betongplatta på mark En liknande betongplatta som ovan ska gjutas. Teoretisk mängd (mätt från ritning) är 305 m3. Betongpriset per m3 levererad betong är 1200 kr. Vad blir förväntad betongkostnad, samt materialkostnaden per kvm golv om plattan är 30 cm tjock? Betongkostnad: 305*1,06*1200 = kr, genom att använda åtgångstalet enligt uppgift 1. Materialkostnad/kvm: 1200*1,06*0,30 = 382 kr/m2 3 - Träbjälklag Ett träbjälklag består av träbalkar 45*220 mm, K24, s 600 mm, spännvidd 3.6 m samt spånskivor, t = 22 mm (= väldigt enkel konstruktion). Total golvyta är 200 m2. Träbalkarna kostar 102 kr/m. En spånskiva, 600*2400 mm, kostar 137,50 kr. Åtgångstal: 1,10 (träbalkar) och 1,08 (skivor). Vad blir total materialkostnad samt materialkostnad per kvm? Materialmängder, netto: träbalkar, ((200/(3,6*0,6)))*3.6 = 200/0,6 = 333 m, (200/3,6/0,6=92,6 94st *3,6 = 338,4 m!!) spånskiva, 200/(0,6*2,4) = 140 st (0,6*2,4*140 = 201 m2) Materialkostnad Beskrivning Nettomängd Enhet Åtgångs Brutto- -tal mängd kostnad Träbalkar, 3.6 m 338,4 m 1,10 372, Spånskivor 140 st 1,08 151,2 137, Summa Materialkostnad/kvm = 58768/200 = 294 kr/m2

2 Övning kalkyl 1 Anbudskalkylering ver 1.3 2(5) 4 - Betongplatta på mark En betongplatta på mark har golvytan 300 m2 och tjockleken 20 cm. Aktuellt betongpris är 1200 kr/m3 och överförbrukningen 12%. Gör en materialkostnadsberäkning. Materialberäkning: 300*0.2 = 60 m3 Beskrivning Nettomängtamängkostnad Enhet Åtgångs- Brutto- Betong 60 m Summa Beräkna dessutom verklig överförbrukning (procent och åtgångstal) samt verklig betongkostnad per m3 om 65 m3 levererades till en kostnad av kr. Överförbrukning: ((65-60)/60)*100 = 8%, åtgångstalet = 65/60 = 1.08, verklig betongkostnad/m3: 82120/65 = 1263 kr/m3 5 - Betongplatta på mark 4 Indata: Form Armering Betong Mängd 72 m 3780 kg 58 m3 Materialkostnad 25 kr/m 6700 kr/ton 1200 kr/m3 Överförbrukning - 8% 10% Enhetstid 0.29 h/m 18 h/ton 0.50 h/m3 Varje persontimme kostar 310 kr Gör en kalkyl och beräkna materialkostnader, arbetstid, arbetskostnad samt direkt byggkostnad Kalkylblankett: Arbetstid Material AMAkomängtitamängkostnad Beskrivning Netto- Enh. ptim Åtgångs- Brutto- Formsättning 72 m 0,29 20,9 1, Armering 3.78 ton , Betong 58 m3 0, , Summa Arbetskostnad: 117,9*310 = kr Direkt byggkostnad: = kr

3 Övning kalkyl 1 Anbudskalkylering ver 1.3 3(5) 6 - Kalkylering och planering, rörläggning Bakgrund, figur, och indata: Resterande fyllning Lutning 4:1 1,3 m 0,3 m Kringfyllning 0,4 m Ledningsbädd av sand 0,3 m a 0,35 0,4 m 0,35 m a Ej skalenlig bild! Arbetet innebär att lägga en dagvattenledning av betongrör D=400 mm Sträckan är 326 m inom ett område på åkermark där man skall lägga diverse ledningar och bygga gator. Längs sträckan finns 6 st nerstigningsbrunnar D=900 med gjutjärnsdäxel. Ledningen följer markens lutning som är 1:100 och schakten har samma djup hela sträckan. På ett anläggningsjobb som detta beräknas kostnaden med hjälp av kapaciteter eller framdrift per skift och inte enhetstider som på hus. Materialkostnader Beskrivning Enhetskostnad Enhet Åtgångstal Sand till ledningsbädd 120 m3 1,3 Fyllnadssand 90 m3 1,25 Betongrör d400 mm längd 2m 350 st 1,1 Brunn m däxel d900 mm 5500 st 1,05 Lämpligt arbetslag Beskrivning Kr/enh Enhet Grävmaskin 600l 900 tim Hjullastare 700 tim Lastbil 650 tim Lag om 2Rörläggare/anläggningsarb. 310 ptim Arbetsmetod Hjullastaren tar av matjorden och lägger den i en sträng 5-7 m från schakten. Betongrörsleverantören placerar rören längs ledningen (ingår i materialpriset/leveransen). Grävmaskinen schaktar och lägger massorna bredvid schakten. Hjullastaren lägger ner sand till ledningsbädd. Grävmaskinen lägger ner rören. Rörläggarna justerar gropen, tar emot och packar sand, tar emot och fogar samman rören Hjullastaren fyller tillbaka med upplagda massor (fall A) och återställer ytan med matjord.

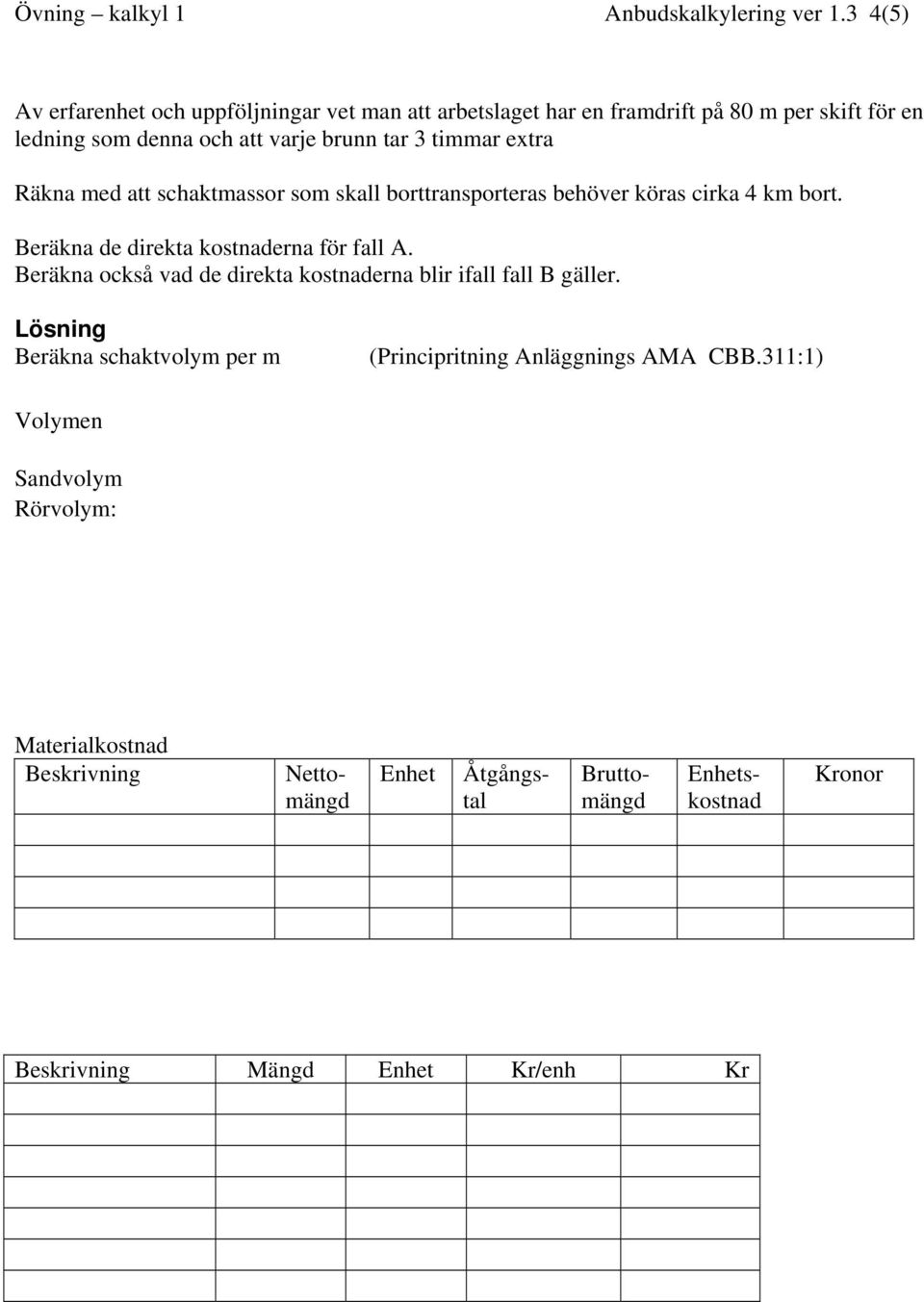

4 Övning kalkyl 1 Anbudskalkylering ver 1.3 4(5) Av erfarenhet och uppföljningar vet man att arbetslaget har en framdrift på 80 m per skift för en ledning som denna och att varje brunn tar 3 timmar extra Räkna med att schaktmassor som skall borttransporteras behöver köras cirka 4 km bort. Beräkna de direkta kostnaderna för fall A. Beräkna också vad de direkta kostnaderna blir ifall fall B gäller. Lösning Beräkna schaktvolym per m (Principritning Anläggnings AMA CBB.311:1) Med djupet 2,0 m och släntlutningen 4:1 blir a= 0,5 m Volymen = 2,0*(1,1+2*0,5/2)=3,2 m3/m Sandvolym 1,1*0,3= 0,33/m *326= 108 m3 Rörvolym: 0,2*0,2*3,14 =0,13/m *326= 42 m3 150 m3 Denna volym måste transporteras bort Då tillkommer borttransport av massor med lastbil, antag 4 km En bil kör 2 lass = 12 m3 per timme Lastbilen behövs i 150/12=12.5 tim Materialkostnad Beskrivning Netto- Enhet Åtgångs- Brutto- mängd tal mängd kostnad Sand till ledningbädd 108 m3 1,3 140, Betongrör d400 mm 325 m , Brunn med däxel 6 st 1,05 6, Summa Arbetare och maskiner 326/80= 4,1 skift à 8 tim = 33 tim plus 6 brunnar à 3 tim = 18 tim Sammanlagd lagtid 33+18=51 tim Beskrivning Mängd Enhet Kr/enh Kr Grävmaskin 600l 51 tim Hjullastare 51 tim Lastbil 13 tim Summa maskiner Rörläggare 102 tim Summa arbetare Direkt kostnad: Material + maskiner + arbete = =

5 Övning kalkyl 1 Anbudskalkylering ver 1.3 5(5) Om de befintliga massorna inte kan läggas upp och användas till kringfyllning och resterande fyllning inträffar fall B. Man måste köpa fyllnadssand av godkänd kvalitet, CEC.31 Då tillkommer borttransport av massor med lastbil, antag 4 km En lastbil kör 2,5 lass = 15 m3 per timme Grävmaskinen schaktar 3,2*80 m3 per 8 tim dvs 32 m3 per tim Alltså behövs 2 lastbilar under hela tiden utöver den vi räknat tidigare. Beskrivning Mängd enh Kr/enh Kr Lastbil 2 st * 51 tim Beskrivning Mängd Åtg tal Bruttomängd Kr/enh Kr Fyllnadssand 326*(3,2-0,46)= 893 1, Då blir den direkta kostnaden: = kr
