1 Produktion 1 Provmoment: Tenta Ladokkod: 41I16B Tentamen ges för: Namn: (Ifylles av student) Personnummer: (Ifylles av student) Bygg2, AffBy2, TeknBygg1 7,5 högskolepoäng Tentamensdatum: Torsdagen den 15/1 Tid: Hjälpmedel: Miniräknare i övrigt inga hjälpmedel Totalt antal poäng på tentamen: För att få respektive betyg krävs: - 17 U poäng Allmänna anvisningar: Skriv i förstahand svaret direkt i frågeformuläret. Skriv tydligt, redovisa uträkningarna. Nästkommande tentamenstillfälle: Vecka Rättningstiden är i normalfall tre veckor, annars är det detta datum som gäller: 6/2-15 Viktigt! Glöm inte att skriva namn på alla blad du lämnar in. Lycka till! Ansvarig lärare: Börje Hellqvist Telefonnummer:

2 1. Vad betyder följande förkortningar för en byggare (1,5 p) PBF PBL BBR 2. Beskriv och rita hur organisation, ansvar och arbetsuppgifter ser ut och fördelas vid respektive entreprenadform: (5 p) A: Utförandeentreprenad B: Totalentreprenad

3 3. Till vad används följande begrepp: (2,5 p) Enhetstid Kapacitet Nettomängd Bruttomängd Åtgångstal 4. Bygghandlingar har olika status exempelvis bygglovshandling eller förfrågningsunderlag, men hur måste handlingarna vara markerade för att man skall kunna börja utföra själva byggnadsarbetena? (1 p) 5. Vad står förkortningen ÄTA för och när användes den? (1 p)

4 6. För att kunna ha bra ordning på arbetsplatsen och kunna styra var exempelvis kranar och bodar skall stå tar man fram en plan, vad kallas den och vilken mer information kan man vanligen få fram av den: (2 p) 7. Vilka betalningsformer finns för byggentreprenader ange minst två. (1 p) 8. Vilka kostnadsposter ingår i ett anbud för en totalentreprenad.(2 p) 9. Förklara begreppen BAS-U, BAS-P, AMP, SO. (2 p)

5 10. AF-AMA är en av de viktigare handlingarna i en byggentreprenad, vad står förkortningen för?(1 p) 11. Vad står ABT respektive AB för? (1 p) 12. Att driva ett byggprojekt är en komplicerad process och kräver god framförhållning och planering. Det är ett flertal olika planer som måste tas fram för att produktionen skall flytta och resultat blir det förskrivna. Nämn minst 3 olika planeras som måste tas fram: (2 p)

6 13. Du skall göra taken till 5 likadana villor, takytan är 12 x 14 m med pulpettak. Du tar över när takstolarna är resta, ditt arbete blir, råspont, fotplåt (papp, läktning, 2-kupiga tegelpannor. Du skall också montera dubbla vindskivor. Du har 4 man till förfogande, hur lång tid tar jobbet. (6 p) Rita gärna upp hur konstruktionen ser ut vid gavlar och takfot. 14. Fortsättning från fråga ovan. Dag 3 blir en av snickarna sjukskriven, / d.v.s. han jobbar två dagar) du får samtidigt uppdrag att montera takfotskräcke. samt att montera hängrännor. Hur många arbetsdagar tar jobbet nu totalt? (4 p)

7 15. Vad kostar bottenplattan per kvm. Plattan är 9 x 15 m kvm. Plattan är 120 mm, Kantbalken som löper runt om är 400 mm breda och 300 mm djupa (utöver plattan). Betongpumpen kostar 80 kr/kbm kr i uppställning. Armering i kantbalken 50 kg per kbm betong. Armeringsnät över hela plattan. (Ange också kostnaden för respektive material samt åtgångstal där det är relevant). (5 p) 16. Hur många timmar går åt för själva gjutningen. Kantbalken tar 0,67 ptim/kbm, plattan tar 0,28 ptim/kbm + 0,10 ptim/kvm för sloda och slipning. Räkna med faktor 0,7 då vi i detta fallet gjuter med betongpump. (3p)

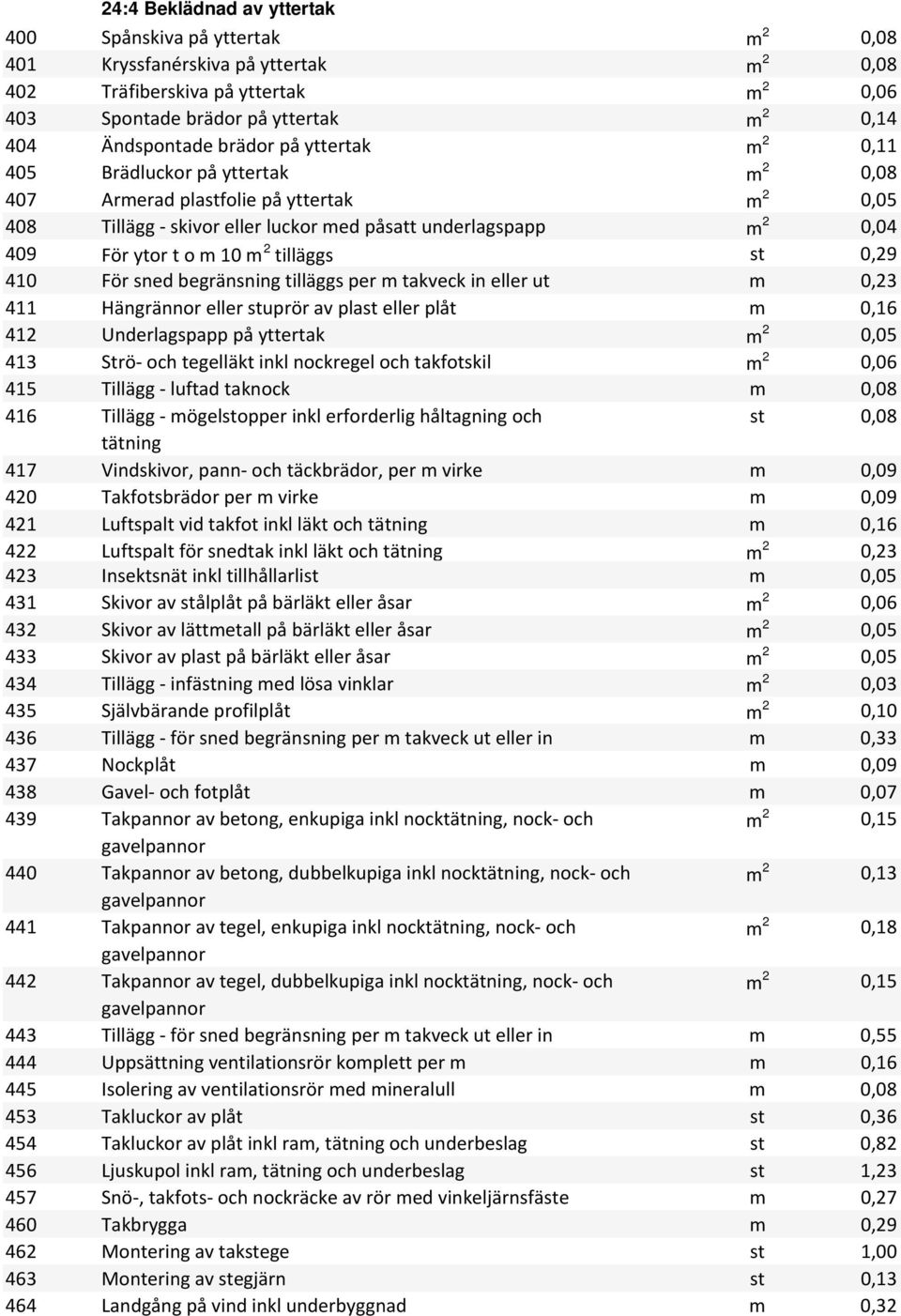

8 24:4 Beklädnad av yttertak 400 Spånskiva på yttertak m 2 0, Kryssfanérskiva på yttertak m 2 0, Träfiberskiva på yttertak m 2 0, Spontade brädor på yttertak m 2 0, Ändspontade brädor på yttertak m 2 0, Brädluckor på yttertak m 2 0, Armerad plastfolie på yttertak m 2 0, Tillägg skivor eller luckor med påsatt underlagspapp m 2 0, För ytor t o m 10 m 2 tilläggs st 0, För sned begränsning tilläggs per m takveck in eller ut m 0, Hängrännor eller stuprör av plast eller plåt m 0, Underlagspapp på yttertak m 2 0, Strö och tegelläkt inkl nockregel och takfotskil m 2 0, Tillägg luftad taknock m 0, Tillägg mögelstopper inkl erforderlig håltagning och st 0,08 tätning 417 Vindskivor, pann och täckbrädor, per m virke m 0, Takfotsbrädor per m virke m 0, Luftspalt vid takfot inkl läkt och tätning m 0, Luftspalt för snedtak inkl läkt och tätning m 2 0, Insektsnät inkl tillhållarlist m 0, Skivor av stålplåt på bärläkt eller åsar m 2 0, Skivor av lättmetall på bärläkt eller åsar m 2 0, Skivor av plast på bärläkt eller åsar m 2 0, Tillägg infästning med lösa vinklar m 2 0, Självbärande profilplåt m 2 0, Tillägg för sned begränsning per m takveck ut eller in m 0, Nockplåt m 0, Gavel och fotplåt m 0, Takpannor av betong, enkupiga inkl nocktätning, nock och m 2 0,15 gavelpannor 440 Takpannor av betong, dubbelkupiga inkl nocktätning, nock och m 2 0,13 gavelpannor 441 Takpannor av tegel, enkupiga inkl nocktätning, nock och m 2 0,18 gavelpannor 442 Takpannor av tegel, dubbelkupiga inkl nocktätning, nock och m 2 0,15 gavelpannor 443 Tillägg för sned begränsning per m takveck ut eller in m 0, Uppsättning ventilationsrör komplett per m m 0, Isolering av ventilationsrör med mineralull m 0, Takluckor av plåt st 0, Takluckor av plåt inkl ram, tätning och underbeslag st 0, Ljuskupol inkl ram, tätning och underbeslag st 1, Snö, takfots och nockräcke av rör med vinkeljärnsfäste m 0, Takbrygga m 0, Montering av takstege st 1, Montering av stegjärn st 0, Landgång på vind inkl underbyggnad m 0,32
