Underlagstak DET EKONOMISKA ALTERNATIVET
|
|
- David Jansson
- för 8 år sedan
- Visningar:
Transkript

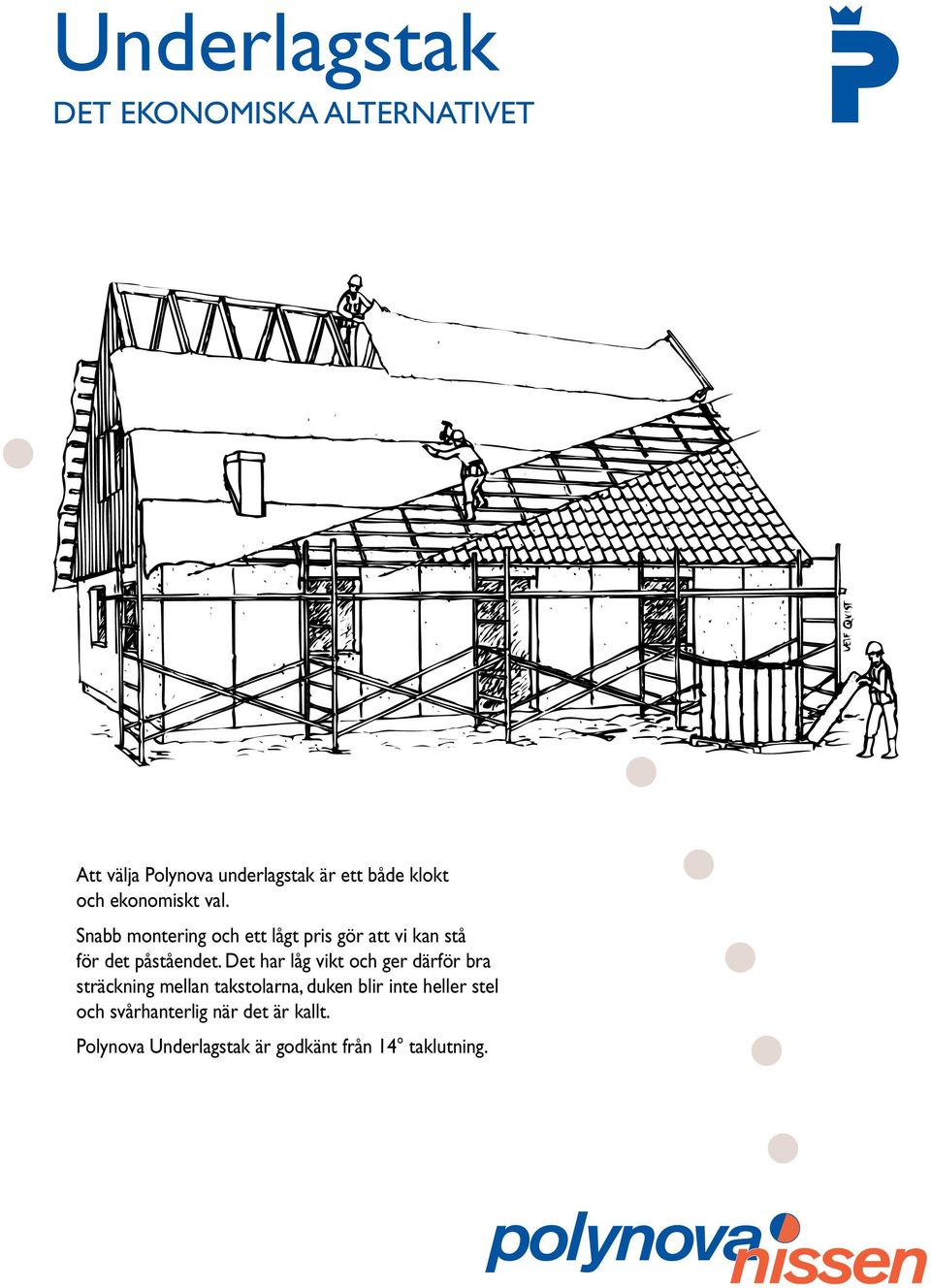

1 Underlagstak DET EKONOMISKA ALTERNATIVET Att välja Polynova underlagstak är ett både klokt och ekonomiskt val. Snabb montering och ett lågt pris gör att vi kan stå för det påståendet. Det har låg vikt och ger därför bra sträckning mellan takstolarna, duken blir inte heller stel och svårhanterlig när det är kallt. Polynova Underlagstak är godkänt från 14 taklutning.

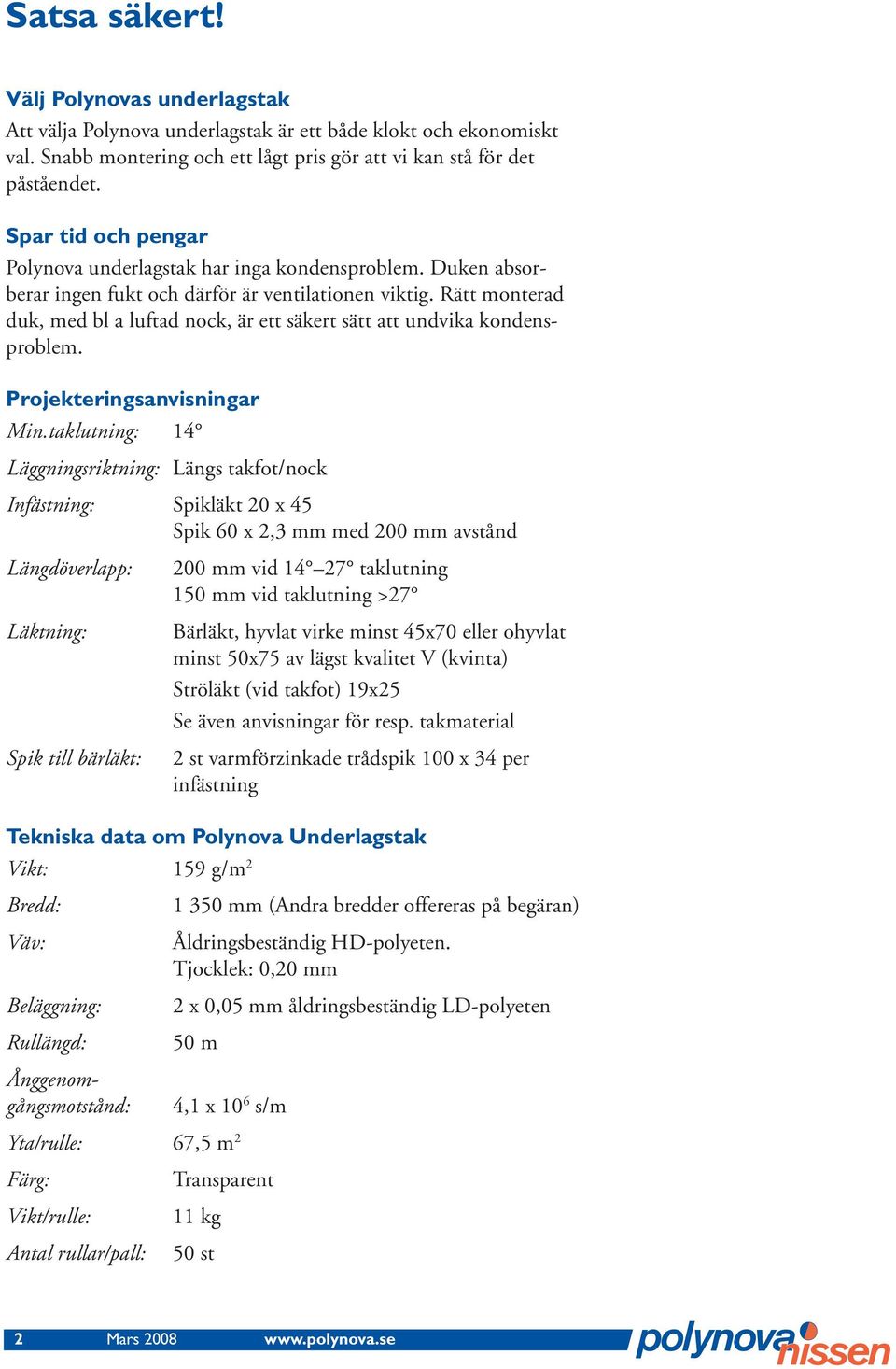

2 Satsa säkert! Välj Polynovas underlagstak Att välja Polynova underlagstak är ett både klokt och ekonomiskt val. Snabb montering och ett lågt pris gör att vi kan stå för det påståendet. Spar tid och pengar Polynova underlagstak har inga kondensproblem. Duken absorberar ingen fukt och därför är ventilationen viktig. Rätt monterad duk, med bl a luftad nock, är ett säkert sätt att undvika kondensproblem. Projekteringsanvisningar Min.taklutning: 14 Läggningsriktning: Längs takfot/nock Infästning: Spikläkt 20 x 45 Spik 60 x 2,3 mm med 200 mm avstånd Längdöverlapp: Läktning: Spik till bärläkt: 200 mm vid taklutning 150 mm vid taklutning >27 Bärläkt, hyvlat virke minst 45x70 eller ohyvlat minst 50x75 av lägst kvalitet V (kvinta) Ströläkt (vid takfot) 19x25 Se även anvisningar för resp. takmaterial 2 st varmförzinkade trådspik 100 x 34 per infästning Tekniska data om Polynova Underlagstak Vikt: 159 g/m 2 Bredd: Väv: Beläggning: Rullängd: Ånggenomgångsmotstånd: mm (Andra bredder offereras på begäran) Åldringsbeständig HD-polyeten. Tjocklek: 0,20 mm 2 x 0,05 mm åldringsbeständig LD-polyeten 50 m 4,1 x 10 6 s/m Yta/rulle: 67,5 m 2 Färg: Vikt/rulle: Antal rullar/pall: Transparent 11 kg 50 st

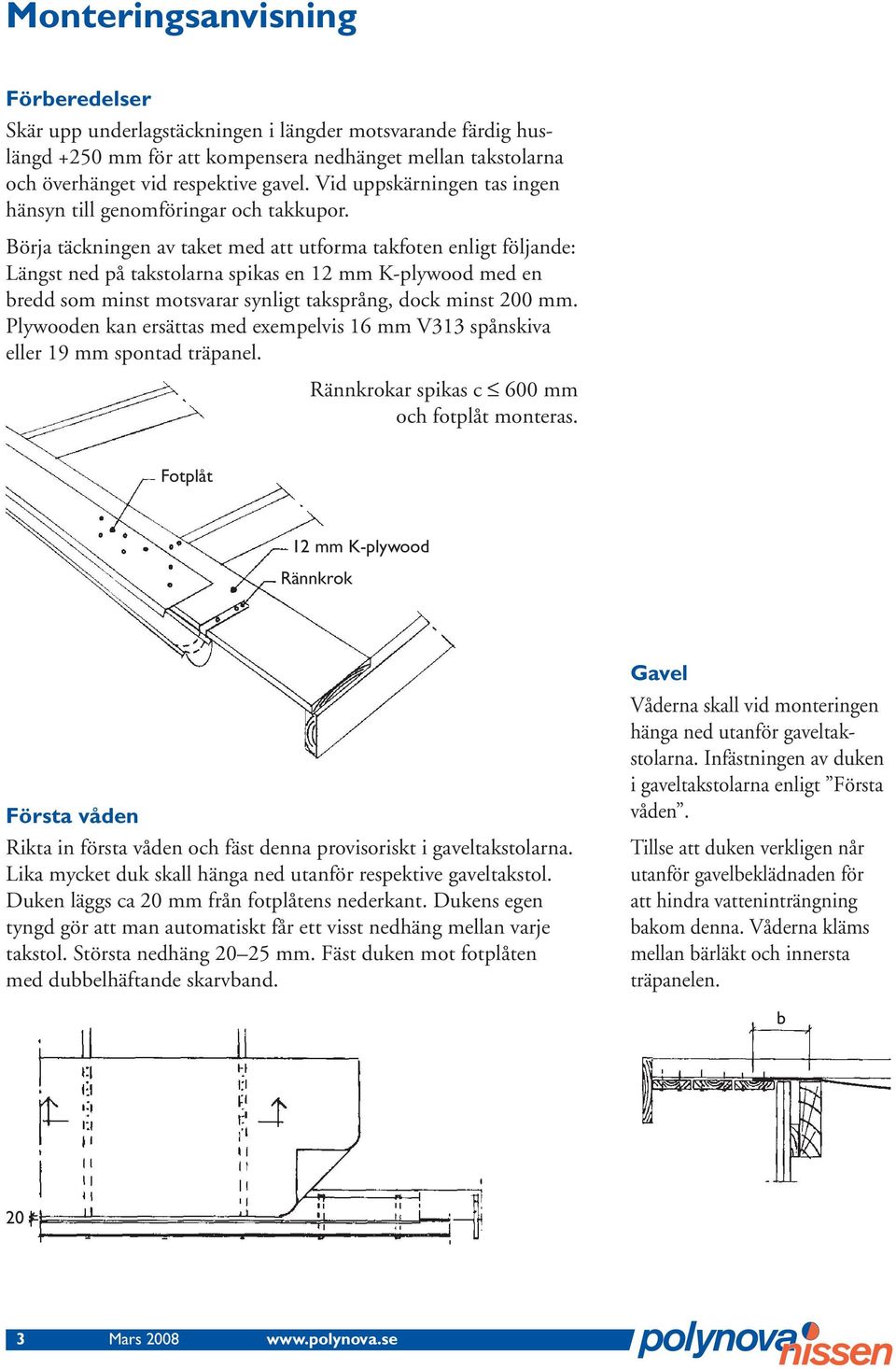

3 Monteringsanvisning Förberedelser Skär upp underlagstäckningen i längder motsvarande färdig huslängd +250 mm för att kompensera nedhänget mellan takstolarna och överhänget vid respektive gavel. Vid uppskärningen tas ingen hänsyn till genomföringar och takkupor. Börja täckningen av taket med att utforma takfoten enligt följande: Längst ned på takstolarna spikas en 12 mm K-plywood med en bredd som minst motsvarar synligt taksprång, dock minst 200 mm. Plywooden kan ersättas med exempelvis 16 mm V313 spånskiva eller 19 mm spontad träpanel. Rännkrokar spikas c 600 mm och fotplåt monteras. Fotplåt 12 mm K-plywood Rännkrok Första våden Rikta in första våden och fäst denna provisoriskt i gaveltakstolarna. Lika mycket duk skall hänga ned utanför respektive gaveltakstol. Duken läggs ca 20 mm från fotplåtens nederkant. Dukens egen tyngd gör att man automatiskt får ett visst nedhäng mellan varje takstol. Största nedhäng mm. Fäst duken mot fotplåten med dubbelhäftande skarvband. Gavel Våderna skall vid monteringen hänga ned utanför gaveltakstolarna. Infästningen av duken i gaveltakstolarna enligt Första våden. Tillse att duken verkligen når utanför gavelbeklädnaden för att hindra vatteninträngning bakom denna. Våderna kläms mellan bärläkt och innersta träpanelen. b 20

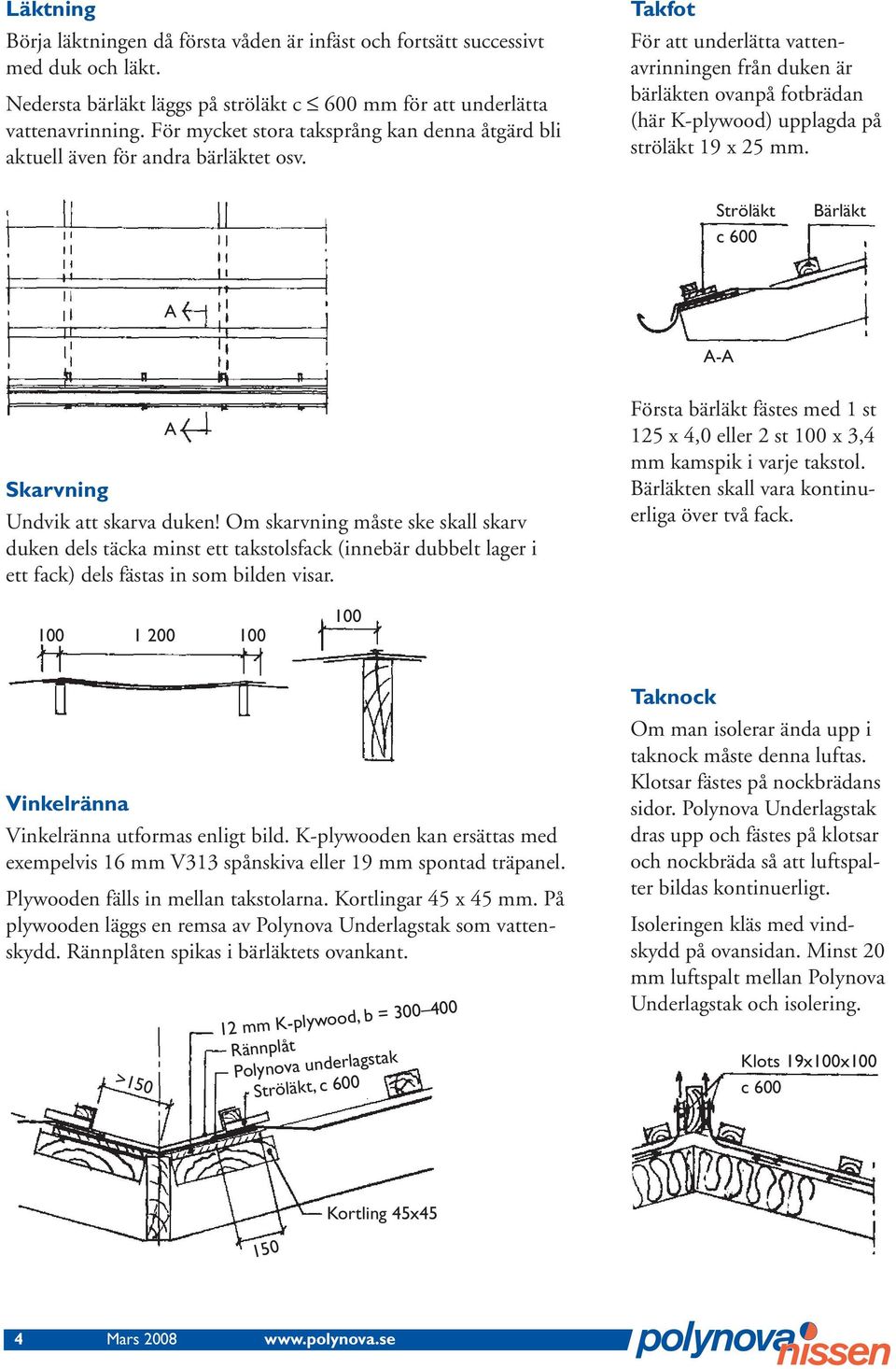

4 Läktning Börja läktningen då första våden är infäst och fortsätt successivt med duk och läkt. Nedersta bärläkt läggs på ströläkt c 600 mm för att underlätta vattenavrinning. För mycket stora taksprång kan denna åtgärd bli aktuell även för andra bärläktet osv. Takfot För att underlätta vattenavrinningen från duken är bärläkten ovanpå fotbrädan (här K-plywood) upplagda på ströläkt 19 x 25 mm. Ströläkt c 600 Bärläkt A A-A A Skarvning Undvik att skarva duken! Om skarvning måste ske skall skarv duken dels täcka minst ett takstolsfack (innebär dubbelt lager i ett fack) dels fästas in som bilden visar. Första bärläkt fästes med 1 st 125 x 4,0 eller 2 st 100 x 3,4 mm kamspik i varje takstol. Bärläkten skall vara kontinuerliga över två fack Vinkelränna Vinkelränna utformas enligt bild. K-plywooden kan ersättas med exempelvis 16 mm V313 spånskiva eller 19 mm spontad träpanel. Plywooden fälls in mellan takstolarna. Kortlingar 45 x 45 mm. På plywooden läggs en remsa av Polynova Underlagstak som vattenskydd. Rännplåten spikas i bärläktets ovankant. > mm K-plywood, b = Rännplåt Polynova underlagstak Ströläkt, c 600 Taknock Om man isolerar ända upp i taknock måste denna luftas. Klotsar fästes på nockbrädans sidor. Polynova Underlagstak dras upp och fästes på klotsar och nockbräda så att luftspalter bildas kontinuerligt. Isoleringen kläs med vindskydd på ovansidan. Minst 20 mm luftspalt mellan Polynova Underlagstak och isolering. Klots 19x100x100 c Kortling 45x45

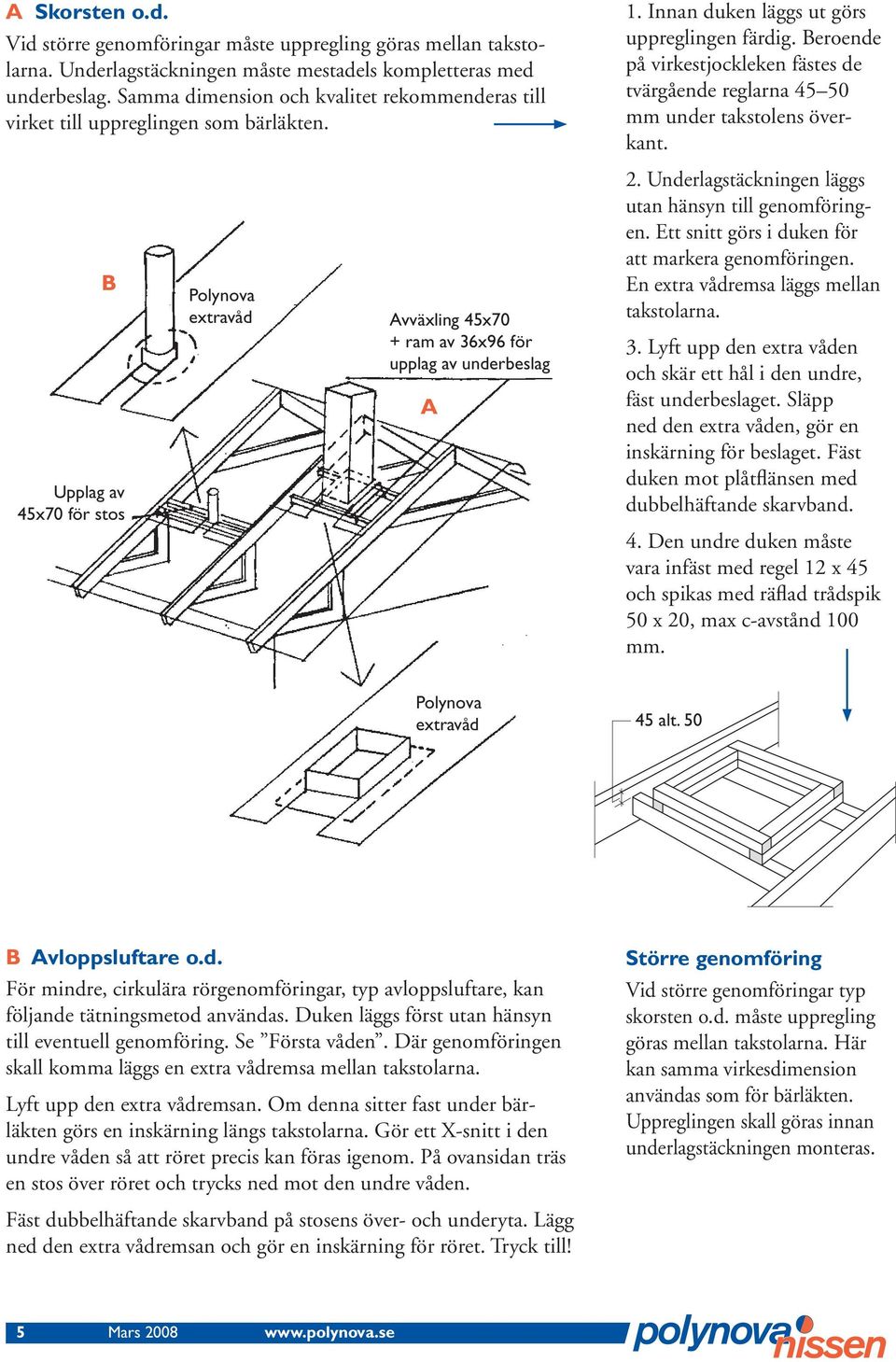

5 A Skorsten o.d. Vid större genomföringar måste uppregling göras mellan takstolarna. Underlagstäckningen måste mestadels kompletteras med underbeslag. Samma dimension och kvalitet rekommenderas till virket till uppreglingen som bärläkten. B Upplag av 45x70 för stos Polynova extravåd Avväxling 45x70 + ram av 36x96 för upplag av underbeslag A 1. Innan duken läggs ut görs uppreglingen färdig. Beroende på virkestjockleken fästes de tvärgående reglarna mm under takstolens överkant. 2. Underlagstäckningen läggs utan hänsyn till genomföringen. Ett snitt görs i duken för att markera genomföringen. En extra vådremsa läggs mellan takstolarna. 3. Lyft upp den extra våden och skär ett hål i den undre, fäst underbeslaget. Släpp ned den extra våden, gör en inskärning för beslaget. Fäst duken mot plåtflänsen med dubbelhäftande skarvband. 4. Den undre duken måste vara infäst med regel 12 x 45 och spikas med räflad trådspik 50 x 20, max c-avstånd 100 mm. Polynova extravåd 45 alt. 50 B Avloppsluftare o.d. För mindre, cirkulära rörgenomföringar, typ avloppsluftare, kan följande tätningsmetod användas. Duken läggs först utan hänsyn till eventuell genomföring. Se Första våden. Där genomföringen skall komma läggs en extra vådremsa mellan takstolarna. Lyft upp den extra vådremsan. Om denna sitter fast under bärläkten görs en inskärning längs takstolarna. Gör ett X-snitt i den undre våden så att röret precis kan föras igenom. På ovansidan träs en stos över röret och trycks ned mot den undre våden. Fäst dubbelhäftande skarvband på stosens över- och underyta. Lägg ned den extra vådremsan och gör en inskärning för röret. Tryck till! Större genomföring Vid större genomföringar typ skorsten o.d. måste uppregling göras mellan takstolarna. Här kan samma virkesdimension användas som för bärläkten. Uppreglingen skall göras innan underlagstäckningen monteras.

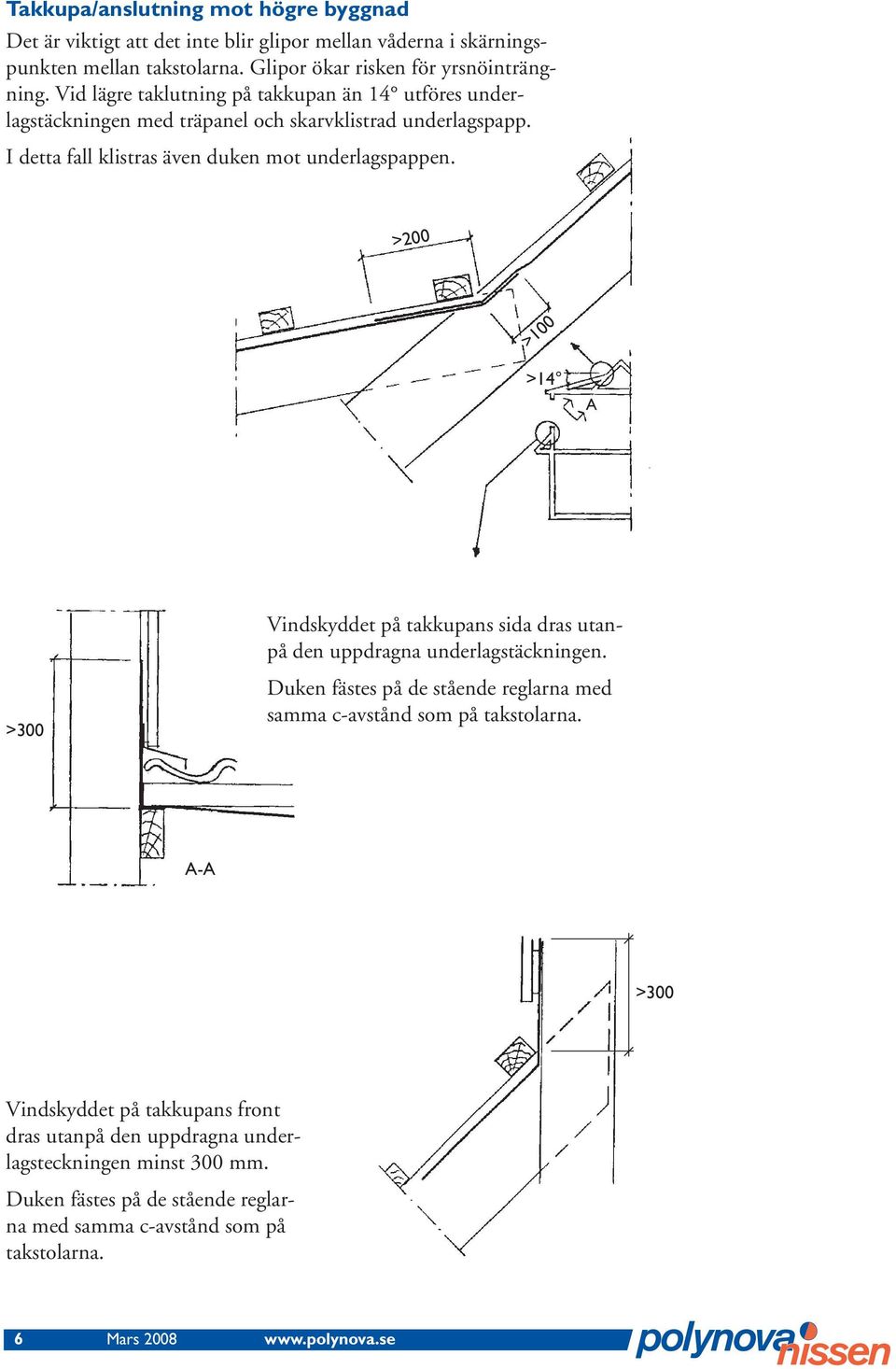

6 Takkupa/anslutning mot högre byggnad Det är viktigt att det inte blir glipor mellan våderna i skärningspunkten mellan takstolarna. Glipor ökar risken för yrsnöinträngning. Vid lägre taklutning på takkupan än 14 utföres underlagstäckningen med träpanel och skarvklistrad underlagspapp. I detta fall klistras även duken mot underlagspappen. >200 >100 >14 A >300 Vindskyddet på takkupans sida dras utanpå den uppdragna underlagstäckningen. Duken fästes på de stående reglarna med samma c-avstånd som på takstolarna. A-A >300 Vindskyddet på takkupans front dras utanpå den uppdragna underlagsteckningen minst 300 mm. Duken fästes på de stående reglarna med samma c-avstånd som på takstolarna.

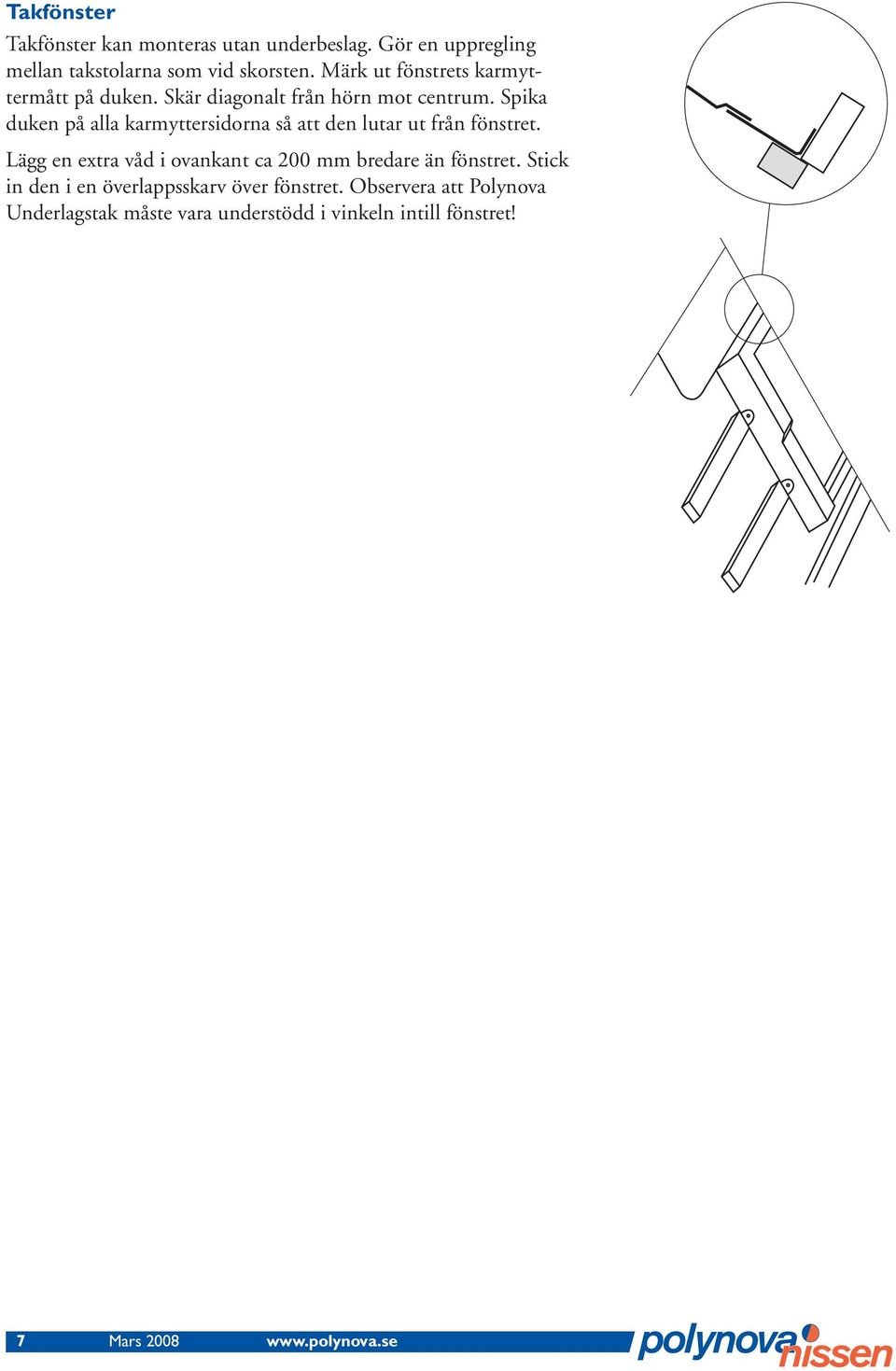

7 Takfönster Takfönster kan monteras utan underbeslag. Gör en uppregling mellan takstolarna som vid skorsten. Märk ut fönstrets karmyttermått på duken. Skär diagonalt från hörn mot centrum. Spika duken på alla karm yttersidorna så att den lutar ut från fönstret. Lägg en extra våd i ovankant ca 200 mm bredare än fönstret. Stick in den i en överlappsskarv över fönstret. Observera att Polynova Underlagstak måste vara understödd i vinkeln intill fönstret!

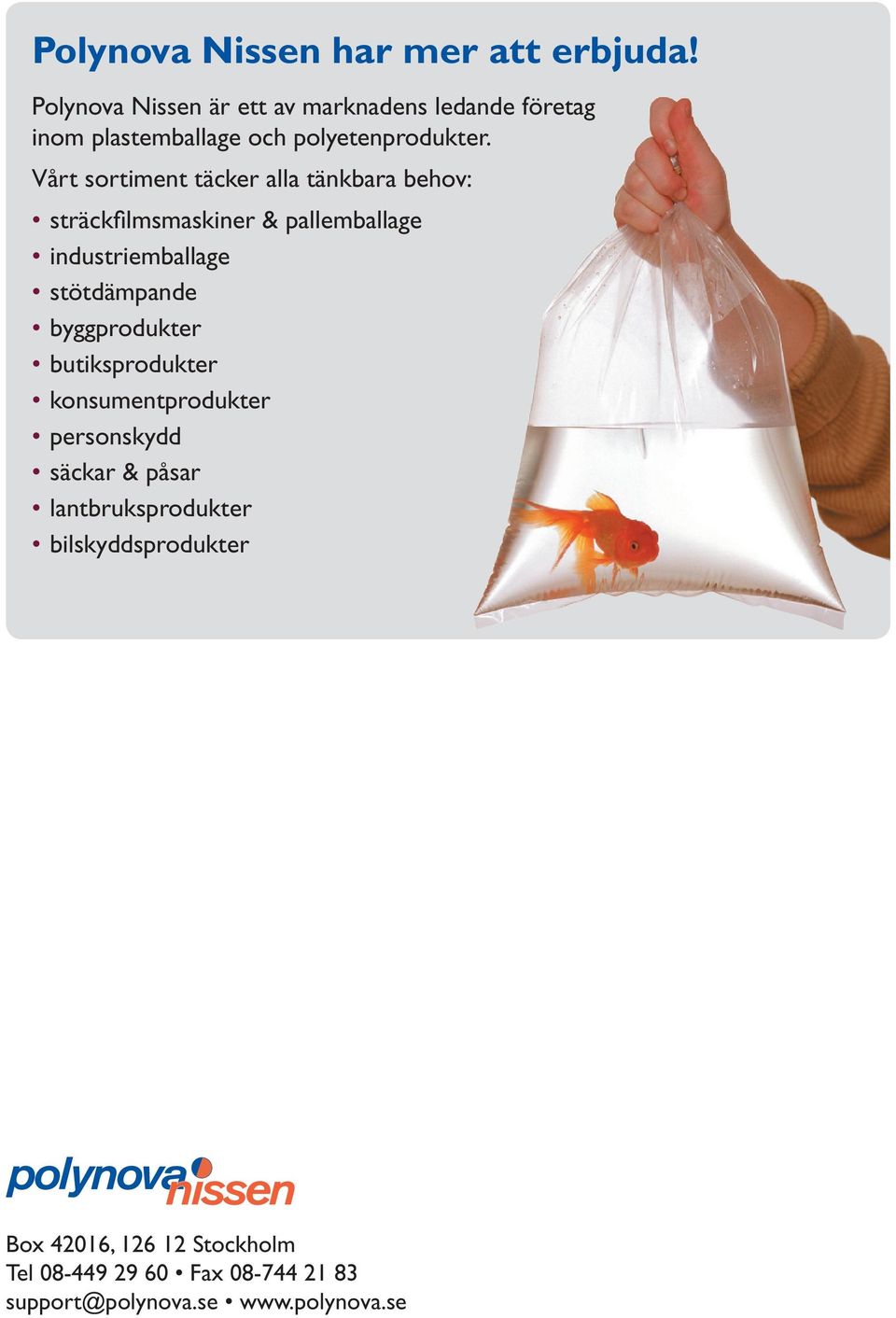

8 Polynova Nissen har mer att erbjuda! Polynova Nissen är ett av marknadens ledande företag inom plastemballage och polyetenprodukter. Vårt sortiment täcker alla tänkbara behov: sträckfilmsmaskiner & pallemballage industriemballage stötdämpande byggprodukter butiksprodukter konsumentprodukter personskydd säckar & påsar lantbruksprodukter bilskyddsprodukter Box 42016, Stockholm Tel Fax
